Water Starlet - насос OASE - Безкоштовний посібник користувача

Тип продукту	Фонтанний насос
Бренд	OASE
Модель	Water Starlet
Рекомендоване використання	Водні об'єкти, ставки з рибою або без
Електроживлення	Мережевий трансформатор
Необхідний електричний захист	Диференційний вимикач 30 мА
Безпечна відстань трансформатора	Не менше 2 м від води
Тип насоса	Занурювальний
Основні функції	Попередньо запрограмовані водні ігри та світлодіодне освітлення
Режим роботи	Плаваючий або встановлений на дні (стояча вода)
Максимальна температура навколишнього середовища (трансформатор)	40 °C
Обслуговування	Регулярне очищення крильчатки, фільтра та насадок
Інструкція з безпеки	Не дивіться безпосередньо на джерело світла
Інструкція з безпеки	Не працюйте в сухому режимі
Ремонтопридатність	Трансформатор не підлягає ремонту, замініть
Запасні частини	Доступні на www.oase.com
Утилізація	Не викидайте з побутовими відходами
Комплект поставки	1 Water Starlet готовий до використання, 1 трансформатор
Матеріал корпусу	Пластик
Кількість насадок	Кілька рухомих насадок

Часті запитання - Water Starlet OASE

Як підключити Water Starlet?

Підключіть трансформатор до насоса за допомогою двополюсного штекера (6) і закрутіть з'єднувальну гайку (7). Потім увімкніть мережевий штекер трансформатора в розетку. Пристрій негайно запуститься.

Чи можна використовувати пристрій без води?

Ні, насос не повинен працювати вхолосту. Використовуйте його лише зануреним, інакше він може бути пошкоджений.

Як почистити насос?

Відкрутіть чотири гвинти під пристроєм, зніміть фільтрувальний чохол, вийміть насос, потім зсуньте кришку насоса, щоб вийняти крильчатку. Промийте всі деталі проточною водою.

Що робити, якщо потік недостатній?

Перевірте, чи крильчатка не заблокована або забруднена, очистіть її за необхідності. Переконайтеся також, що насадки не забиті і фільтрувальний чохол чистий.

Як регулювати напрямок водяного струменя?

Відрегулюйте окремі рухомі насадки (8), щоб спрямувати водяний струмінь на свій смак.

Чи плаває пристрій?

Так, Water Starlet можна використовувати в плаваючому положенні. Він утримується якірними тросами, прикріпленими до утримуючих вушок під пристроєм.

Де розмістити трансформатор?

Трансформатор повинен бути встановлений на відстані не менше 2 м від берега, у сухому місці, захищеному від бризок та сонця (максимальна температура 40 °C).

Що робити при замерзанні?

Вийміть пристрій з води, ретельно очистіть його та зберігайте зануреним у воду або заповненим водою, захищеним від морозу. Вилка не повинна бути під водою.

Чи можна змінювати водні ігри?

Ні, водні ігри запрограмовані і не можуть бути змінені. Ви можете лише регулювати напрямок струменів за допомогою насадок.

Як отримати запасні частини?

Оригінальні запасні частини OASE доступні на сайті www.oase.com/parts. Завжди використовуйте оригінальні деталі для забезпечення надійності та безпеки.

ПОСІБНИК КОРИСТУВАЧА Water Starlet OASE

UA Посібник з експлуатації

Переклад оригінального посібника з експлуатації

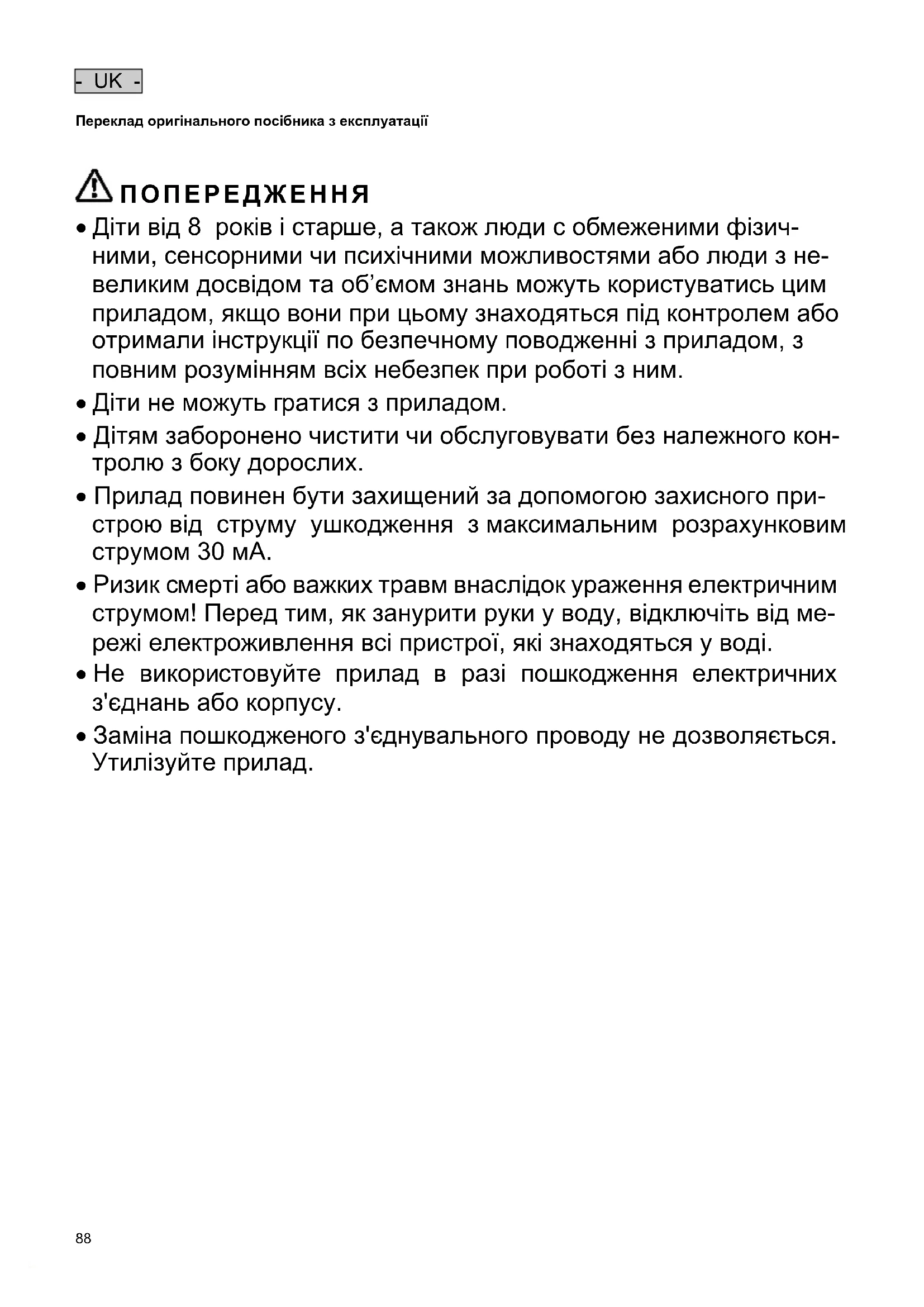

ПОПЕРЕДЖЕННЯ

• Діти від 8 років і старше, а також люди с обмеженими фізичними, сенсорними чи психічними можливостями або люди з невеликим досвідом та об'ємом знань можуть користуватись цим приладом, якщо вони при цьому знаходяться під контролем або отримали інструкції по безпечному поводженні з приладом, з повним розумінням всіх небезпек при роботі з ним.
  • Діти не можуть гратися з приладом.
• Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.
• Прилад повинен бути захищений за допомогою захисного пристрою від струму ушкодження з максимальним розрахунковим струмом 30 мА.
• Ризик смерті або важких травм внаслідок ураження електричним струмом! Перед тим, як занурити руки у воду, відключіть від мережі електроживлення всі пристрої, які знаходяться у воді.
• Не використовуйте прилад в разі пошкодження електричних з'єднань або корпусу.
• Заміна пошкодженого з'єднувального проводу не дозволяється. Утилізуйте прилад.

Вказівки до цієї інструкції з експлуатації

Придбавши дану продукцію Water Starlet, Ви зробили гарний вибір.

Перед першим використанням пристрою ретельно прочитайте інструкцію з експлуатації і ознайомтеся з пристроєм. Всі роботи з даним приладом та на ньому дозволяється проводити тільки при дотриманні умов цієї інструкції по експлуатації.

Обов'язково дотримуйтеся правил техніки безпеки для правильного та безпечного використання пристрою.

Ретельно зберігайте цю інструкцію з експлуатації. У випадку зміни власника передайте йому інструкцію з експлуатації.

Попередження, що використовуються у цій інструкції з експлуатації

Попереджувальні сигнали в цій інструкції класифікуються за допомогою сигнальних слів, які позначають розмір загрози.

УВАГА!

Вказує на можливу небезпечну ситуацію, яка може призвести до смерті або серйозних травм, якщо її не уникнути.

ПРИМІТКА

Вказує на можливу небезпечну ситуацію, яка може призвести до пошкодження майна або нанести шкоду навколишньому середовищу, якщо її не уникнути.

ПОРАДА

Корисна порада.

Примітки, що використовуються у цій інструкції з експлуатації

☐ А Посилання на малюнок, наприклад малюнок А.

→ Посилання на іншу главу.

Інструкція з техніки безпеки

Електричний монтаж згідно з правилами

• Електромонтаж повинен відповідати національним будівельним інструкціям і виконуватися тільки кваліфікова- ними електриками.
• Особа вважається кваліфікованим електриком, тільки якщо вона на підставі професійного навчання, знання й досвіду підходить для виконання й оцінки доручених робіт. Спеціаліст також повинен вміти визначати можливі небезпеки, дотримуватися чинних регіональних і національних норм, приписів і положень.
• Під'єднуйте пристрій лише в тому випадку, якщо електричні характеристики приладу збігаються з характеристиками джерела струму.
• Підключайте прилад тільки до розетки, встановленої згідно з інструкцією.
• У разі виникнення питань і проблем звертайтеся до фахівця-електрика.
• Кабелі слід прокладати так, щоб захистити їх від ушкоджень і не створювати небезпеку падіння для людей.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Штепсельні роз'єми необхідно захистити від впливу вологи.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Установіть трансформатор на безпечній відстані, мінімум 2 м до води.

- UK -

Безпечна робота

• Заборонено дивитися безпосередньо на джерело випромінювання!
• Забороняється використовувати пристрій у випадку пошкодження корпусу!
• При пошкодженні електричного кабелю експлуатувати пристрій заборонено.
• Забороняється тягнути або нести пристрій за електричні кабелі.
• Штепсельні роз'єми необхідно захистити від впливу вологи.
• Забороняється змінювати конструкцію пристрою.
• Проводьте на пристрої тільки ті роботи, які описані в цій інструкції. Якщо проблеми не вдається усунути, зверніться до авторизованого сервісного центру або, в разі сумнівів, до виробника.
• Для пристрою можна використовувати тільки оригінальні запасні частини й оригінальне оснащення.

Об'єм поставок

1 «Water Starlet» (змонтований в готовому вигляді), 1 трансформатор

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

- Для створення водяних фонтанів у водоймах та великих ставках з рибою, або без неї.

- Для експлуатації з чистою водою.

• Тільки для особистого використання.

- Експлуатация з дотриманням технічних характеристик.

На прилад поширються наступні обмеження:

- Ніколи не перекачуйте іншу рідину, крім води.

- Ніколи не експлуатувати без подачі води.

- Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами

- Не підключати до водопроводу в будинку.

Установка, під'єднання і регулювання

УВАГА!

Електрична напруга здатна спричинити смерть або тяжкі травми.

• При використанні трансформатор необхідно встановити на безпечній відстані мінімум 2 м від берега (А).
• Встановіть трансформатор насухо, не допускаючи потрапляння водних бризок. Додатково захистіть трансформатор від попадання сонячних променів (макс. 40 °C).

Варіанти установки (В)

Прилад можна встановити у плавучому або стоячому положенні у воді.

• При використанні у плавучому стані положення приладу фіксується за допомогою натяжних канатів, прикріплених на утримуючих петлях (1) внизу приладу.
• При використанні у стоячому положенні прилад встановлюється у воді по можливості горизонтально (3) на міцну основу (4), наприклад, підбиту каменями. При цьому необхідно звертати увагу на те, щоб прилад знаходився у воді на глибині прибл. 80 мм. Якщо прилад знаходиться занадто глибоко у воді, то через витіснення безпечність не гарантиється.

Вказівки:

• Слідкуйте за тим, щоб не блокувався доступ води до нижньої частини приладу!
• Для безпечного стану приладу можете демонтувати поплавки.

Під'єднання (С)

З'єднайте прилад і трансформатор через двополюсний штекер (6). Пригвинтіть штекер за допомогою накидної гайки (7).

Регулювання (D)

Для регулювання водного струменю налаштуйте єдині рухомі регулювальні форсунки (8).

Уведення в експлуатацію

ПРИМІТКА

Не допускати роботу насоса в сухому стані. Інакше насос руйнується.

- Експлуатувати насос тільки в зануреному стані.

Увімкнення приладу: Мережеву вилку трансформатора увімкнути в розетку. Агрегат не вмикається відразу.

Вимкнення приладу: Від'єднати мережний штекер трансформатора.

ПОРАДА

Зображення каскаду «Water Starlet» запрограмовані. Програма незмінна.

Усунення несправності

Несправність	Причина	Усунення
Насос не вмикається	Відсутня напруга в мережі	Перевірити напругу в мережіПеревірити кабелі живлення
Недостатня висота фонтана	Робоче колесо заблоковане або забруднене	Почистити крильчатку
	Забруднені насадки	Очистити насадки
Пристрій спливає	Засмітилася фільтрувальна оболонка	Очистити фільтрувальну оболонку

Чистка і догляд

Чистка приладу (E-H)

• Щоб відкрити слід відтвинтити чотири гвинти (10) на нижній стороні приладу та припідняти корпус (11) фільтра.
  • Витягнути насос (12) вверх.
• Кришку насоса (13) зняти набік і вийняти (14) ходове колесо.
• Всі деталі почистити под протічною водою.
• Для чистки форсунки витягнути корпус форсунки (15) легким обертальним рухом з кришки.

Збирання приладу

• Прилад зібрати у зворотній послідовності (Е-Н).
• Корпус форсунки (15) закрутити в кришку і насос вставити (12) у форсунку.

Вказівки: При використанні корпусів форсунок (15) та насосів (12) звертайте увагу додатково на правильну послідовність нумерації (16) в кришці. Інша послідовність призведе до зміни гри води і світла.

• Звертайте увагу на правильну посадку насосів (12), інакше корпус фільтра (11) не закриється.
• Укладіть проводи (17) таким чином, щоб вони не здавлювалися. Проведіть з'єднувальний провід (18) через кабельний ввід (19) кришки.

Збереження пристрою, в т. ч. взимку

При зниженні температури нижче нуля пристрій необхідно демонтувати. Проведіть ретельну очистку і перевірте пристрій на наявність ушкоджень.

Зберігайте прилад зануреним у воду або наповненим водою при температурі вище нуля. Не допускайте потрапляння штекера у воду!

- UK -

Ремонт

У разі пошкодження кабелів або корпуса трансформатор не підлягає ремонту і його необхідно замінити.

Деталі, що швидко зношуються

- Турбіна

Запасні частини

Завдяки оригінальним частинам OASE пристрій знаходиться у безпечному стані та, крім того, працює надійно.

Зображення запасних частин та самі запасні частини можна знайти на нашому інтернет-сайті.

Цей пристрій заборонено утилізувати разом із побутовими відходами.

- Треба, відрізавши кабель, зробити пристрій непрацездатним і утилізувати через передбачену систему повторного використання.
