GEBRUIKSAANWIJZING Pondovac Classic OASE

Motor- kop Filterschuim Zuigslang Afvoerslang Verlengbuis Mondstuk- ken Opvangzak Papierfilter

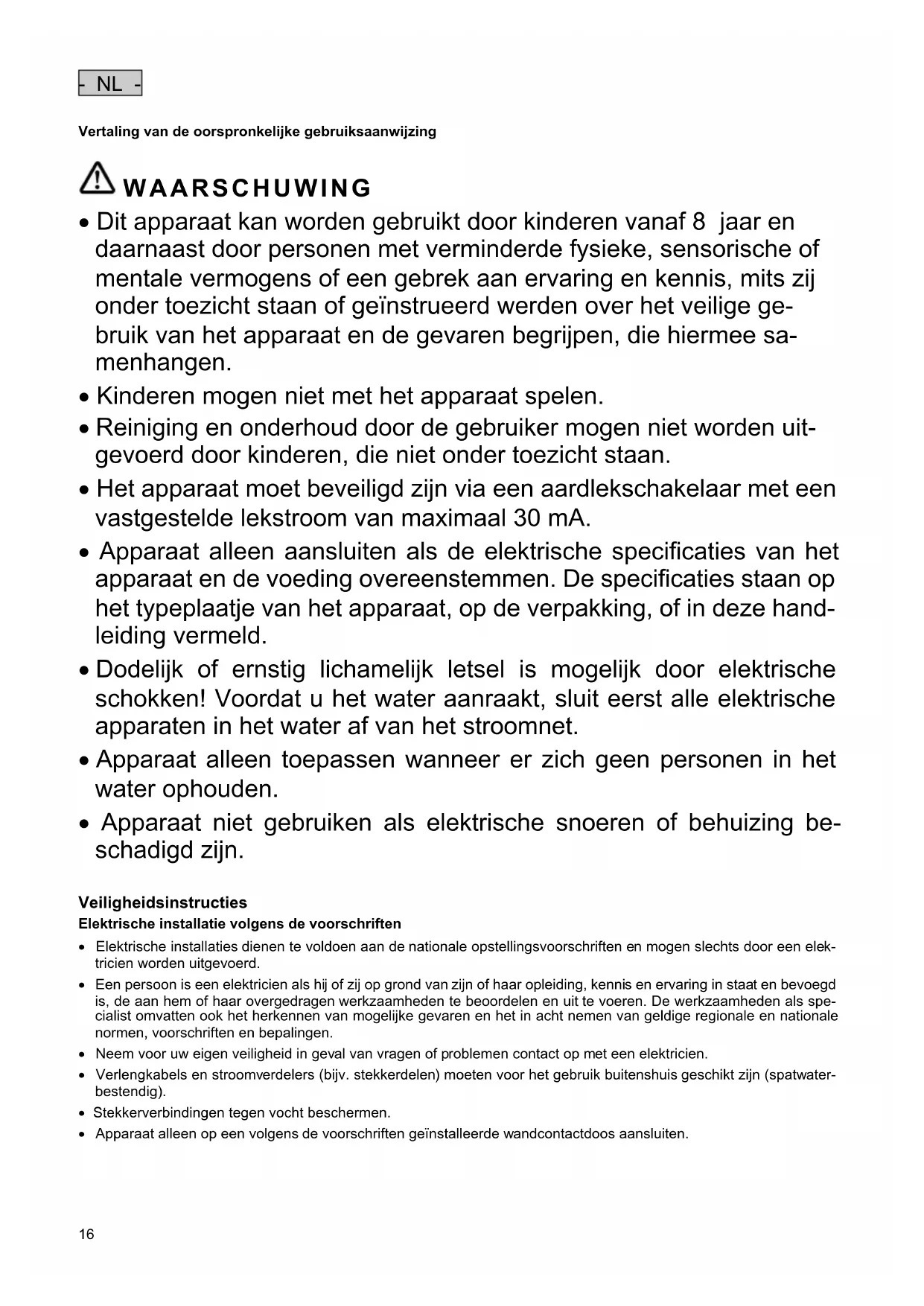

Vertaling van de oorspronkelijke gebruiksaanwijzing

WAARSCHUWING Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige ge- bruik van het apparaat en de gevaren begrijpen, die hiermee sa- menhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet worden uit- gevoerd door kinderen, die niet onder toezicht staan. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA. Apparaat alleen aansluiten als de elektrische specificaties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze hand- leiding vermeld. Dodelijk of ernstig lichamelijk letsel is mogelijk door elektrische schokken! Voordat u het water aanraakt, sluit eerst alle elektrische apparaten in het water af van het stroomnet. Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden. Apparaat niet gebruiken als elektrische snoeren of behuizing be- schadigd zijn.

Veiligheidsinstructies Elektrische installatie volgens de voorschriften Elektrische installaties dienen te voldoen aan de nationale opstellingsvoorschriften en mogen slechts door een elek- tricien worden uitgevoerd. Een persoon is een elektricien als hij of zij op grond van zijn of haar opleiding, kennis en ervaring in staat en bevoegd is, de aan hem of haar overgedragen werkzaamheden te beoordelen en uit te voeren. De werkzaamheden als spe- cialist omvatten ook het herkennen van mogelijke gevaren en het in acht nemen van geldige regionale en nationale normen, voorschriften en bepalingen. Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien. Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwater- bestendig). Stekkerverbindingen tegen vocht beschermen. Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcontactdoos aansluiten.- NL -

Veilig gebruik De veiligheidsafstand tussen het apparaat en het water moet minstens 2 m bedragen.

Snoeren beschermd tegen beschadigingen aanleggen en erop letten dat niemand erover kan struikelen.

Apparaat niet aan het elektrische snoer dragen of trekken. Het apparaat nooit aan technische modificaties onderwerpen. Alleen werkzaamheden aan het apparaat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant. Alleen originele onderdelen en toebehoren voor het apparaat toepassen.

Instructies betreft deze gebruiksaanwijzing Welkom bij OASE Living Water. Met de aanschaf van het product PondoVac Classic heeft u een goede keuze ge- maakt. Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het appa- raat vertrouwd te maken. Alle werkzaamheden aan en met dit apparaat mogen uitsluitend verricht worden als ze con- form de onderhavige handleiding zijn. Houdt u zich voor een juist en veilig gebruik stipt aan de veiligheidsvoorschriften. Bewaar deze gebruiksaanwijzing zorgvuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het appa- raat van eigenaar verwisselt.

Waarschuwingen in deze handleiding De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven.

WAARSCHUWING Betekent een mogelijk gevaarlijke situatie. Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn.

VOORZICHTIG Betekent een mogelijk gevaarlijke situatie. Bij niet aanhouden van de instructie kan licht lichamelijk letsel het gevolg zijn.

OPMERKING Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld.

Verwijzingen in deze handleiding A Verwijst naar een afbeelding, bijvoorbeeld afbeelding A. Verwijst naar een ander hoofdstuk.- NL -

Beoogd gebruik PondoVac Classic, verder "apparaat" genoemd, mag alleen als volgt worden gebruikt: Voor het wegzuigen van vijverslib. Voor gebruik als droogzuiger. Gebruik onder naleving van de technische gegevens. De volgende inperkingen gelden voor het apparaat: Het apparaat in geen geval gebruiken voor het opzuigen van ontvlambare of giftige stoffen (bijv. benzine, asbest, asbeststof, toner voor kopieermachines), vluchtige substanties, zuren, hete of gloeiende as, stof, zand of dergelijke afvalstoffen.

Plaatsen Plaats het apparaat op dezelfde hoogte als het wateroppervlak minstens 2 m van de vijver vandaan. Zorg er voor dat het apparaat op een stevige ondergrond staat. Opvangbakontgrendeling (A1) losmaken en motorbehuizing (A2) afne- men. Neem alle losse onderdelen uit de opvangbak (A3). Breng de motorbehuizing (A2) opnieuw aan en vergrendel ze. Steek het slanguiteinde in de opening (A4) van de opvangbak. Breng de verlengbuizen aan. Steek één van de meegeleverde mondstukken op het apparaat of stel het verstelbare bodemmondstuk in op de omstandigheden van uw vijverbodem: – Mondstuk helemaal open (10 mm): Vijverfolie, geen kiezelsteentjes op de bodem, dikke sliblaag – Mondstuk gesloten (2 mm): Vijverfolie, kiezelsteentjes als bodembedekking, dikke sliblaag Steek het open uiteinde van de afvoerslang in de afvoeropening op de achterzijde (A5) van de opvangbak. Leg de af- voerslang als het kan met een verval op de bodem. Op die manier kan het slibwater bij het automatisch leegmaken optimaal wegstromen. Bevestig indien nodig de slibopvangzak aan het uiteinde van de afvoerslang.

Gebruik als slibzuiger Let op! Gebruik het apparaat nooit zonder filterschuim! Sluit het apparaat aan op het voedingsnet en schakel het apparaat in met de schakelaar (A6). Houd het bodemmond- stuk op de bodem. Zuig het slib weg door langzame en gelijkmatige bewegingen te maken. Voor een optimale afzui- ging in vijverkuipen en van dunne sliblagen moet u het bodemmondstuk 180° draaien. Wanneer de opvangbak zijn maximale vloeistofpeil heeft bereikt, wordt de zuigwerking uitgeschakeld door een vlotter (B1). De afsluitkap op de af- voeropening kan opengaan en het slibwater loopt weg uit de opvangbak. Na 25 seconden wordt de zuigwerking auto- matische opnieuw ingeschakeld. Schakel het apparaat na gebruik uit met de schakelaar (A6).

Gebruik als stofzuiger Let op! Het apparaat mag uitsluitend met de bijgeleverde filterzak als stofzuiger worden gebruikt! Zorg er voor dat het apparaat op een stevige ondergrond staat. Zet het apparaat uit met de schakelaar en trek de stek- ker uit het stopcontact. Opvangbakontgrendeling (A1) losmaken en motorbehuizing (A2) afnemen. Schuif de bijgele- verde filterzak (C1) over de aanzuigopening (C2) binnenin de opvangbak (A3). Breng de motorbehuizing opnieuw aan en vergrendel ze. Sluit het apparaat aan op het voedingsnet en schakel het apparaat in met de schakelaar. Kies het juiste mondstuk. Schakel het apparaat na gebruik uit met de schakelaar.

Onderhoud en reiniging Zet het apparaat uit met de schakelaar en trek de stekker uit het stopcontact. Verwijder alle slangen en de motorbehui- zing. Spoel de opvangbak schoon totdat er geen vuildeeltjes meer in zitten. Demonteer het filterschuim (D1) en spoel dit schoon met zuiver water. Controleer het filterschuim en vervang dit onderdeel door origineel OASE-filterschuim als het beschadigd is. Controleer dichtringen op beschadigingen en kijk of ze volledig zijn. Vervang de rubberen dichting in het afvoerventiel. Gebruik uitsluitend originele OASE-filterzakken.- NL -

Storingen Storing Oorzaak Oplossing Het apparaat zuigt niet De afvoerslang is verkeerd gemonteerd De afsluitklep moet aan het vrije uiteinde van de afvoerslang zitten Het hoogteverschil tussen het wateroppervlak en het apparaat is te groot Het apparaat moet op gelijke hoogte met het wateroppervlak geplaatst worden Het apparaat verliest vermogen In het filterschuim, in de zuigbuis of in de zuig- slang is vuil aangekoekt Verontreiniging verwijderen In de buurt van de afsluitklep op de afvoerslang is vuil aangekoekt, zodat de klep niet goed kan afsluiten Verontreiniging verwijderen De opvangbak loopt niet leeg en het apparaat schakelt zichzelf na de ledigingspauze meteen weer uit De opvangbak kan zichzelf niet ledigen Leg de afvoerslang zodanig, dat ze nergens knikken vertoont. Leg de afvoerslang naar mo- gelijkheid op een licht verval. In de opvangbak mag na het leeglopen vrijwel geen water blijven staan Opvangbak en afvoerslang verontreinigd Verontreiniging verwijderen Gering zuigvermogen Hoe meer buizen u gebruikt, des te hoger is de wrijvingsweerstand in de buizen. Het zuigver- mogen wordt minder. Om het zuigvermogen te verbeteren: De zuigleiding zo vlak mogelijk houden

Slijtagedelen Filtersponzen Ventielrubbers Vuilopvangzak

Reserveonderdelen Met originele onderdelen van OASE blijft het apparaat vei- lig en werkt het weer betrouwbaar. Onderdelentekeningen en reserveonderdelen vindt u op onze website.

Opslag Reservoir legen en het apparaat reinigen. Buiten bereik van kinderen bewaren in een droge, vorstvrije ruimte.

Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren! Apparaat door afknippen van de netvoedingskabel onbruikbar maken en via het daarvoor bedoelde inname- systeem afvoeren.- ES -

Afmetingen Gewicht Dimensioneringsspanning Stroomverbruik Zuigslang Afvoerslang Kabellengte Watertemperatuur

Beveiliging tegen het binnendringen van spatwater Niet bij het normale huisvuil doen! Let op! Lees de gebruiksaanwijzing
