BRUKSANVISNING Pondovac Classic OASE

Ovandel Filtersvamp Sugslang Utloppsslang Förlängnings- rör Munstycken Upptagningspåse Pappersfilter

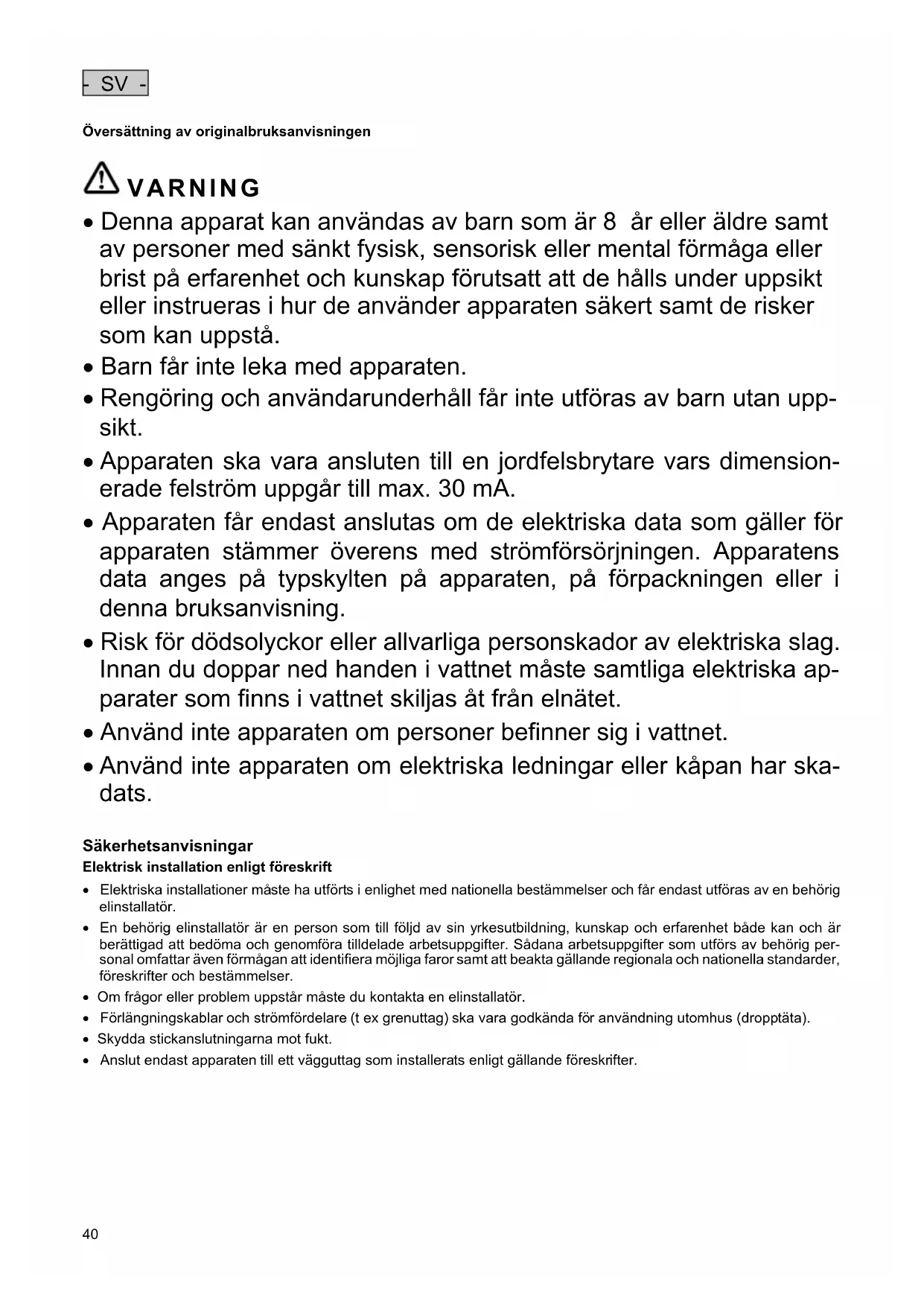

Översättning av originalbruksanvisningen

VARNING Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan upp- sikt. Apparaten ska vara ansluten till en jordfelsbrytare vars dimension- erade felström uppgår till max. 30 mA. Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen. Apparatens data anges på typskylten på apparaten, på förpackningen eller i denna bruksanvisning. Risk för dödsolyckor eller allvarliga personskador av elektriska slag. Innan du doppar ned handen i vattnet måste samtliga elektriska ap- parater som finns i vattnet skiljas åt från elnätet. Använd inte apparaten om personer befinner sig i vattnet. Använd inte apparaten om elektriska ledningar eller kåpan har ska- dats.

Säkerhetsanvisningar Elektrisk installation enligt föreskrift Elektriska installationer måste ha utförts i enlighet med nationella bestämmelser och får endast utföras av en behörig elinstallatör. En behörig elinstallatör är en person som till följd av sin yrkesutbildning, kunskap och erfarenhet både kan och är berättigad att bedöma och genomföra tilldelade arbetsuppgifter. Sådana arbetsuppgifter som utförs av behörig per- sonal omfattar även förmågan att identifiera möjliga faror samt att beakta gällande regionala och nationella standarder, föreskrifter och bestämmelser. Om frågor eller problem uppstår måste du kontakta en elinstallatör. Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta). Skydda stickanslutningarna mot fukt. Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.- SV -

Säker drift Säkerhetsavståndet från apparaten till vattnet måste uppgå till minst 2 m.

Dra kablarna så att de är skyddade och inte kan skadas, och se till att ingen kan snava över dem.

Bär inte och dra inte apparaten i elkabeln. Gör aldrig några tekniska ändringar på apparaten. Genomför endast sådana arbeten på apparaten som beskrivs i denna bruksanvisning. Kontakta en behörig kund- tjänstverkstad, eller ev. tillverkaren, om problem inte kan åtgärdas. Använd endast originalreservdelar och -tillbehör till apparaten.

Information om denna bruksanvisning Välkommen till OASE Living Water. Med din nya produkt PondoVac Classic har du gjort ett bra val. Läs igenom bruksanvisningen noggrant före första användningstillfället och ta reda på hur apparaten fungerar. Alla slags arbeten som utförs på denna apparat får endast genomföras enligt föreliggande instruktioner. Beakta noga säkerhetsanvisningarna, de är en förutsättning för korrekt och säker användning. Förvara denna bruksanvisning på ett säkert ställe. Om apparaten byter ägare måste även bruksanvisningen följa med.

Varningsanvisningar i denna bruksanvisning Varningsanvisningarna i denna bruksanvisning är indelade med signalord som visar omfattningen av faran.

VARNING Beskriver en möjligtvis farlig situation. Om detta inte beaktas kan detta leda till dödsolyckor eller allvarliga personskador.

OBS! Beskriver en möjligtvis farlig situation. Om detta inte beaktas finns det risk för lätta eller mindre personskador.

ANVISNING Information som ska ge bättre förståelse eller förebygga ev. sak- eller miljöskador.

Referenser i denna bruksanvisning A Referens till en bild, t ex bild A. Referens till ett annat kapitel.- SV -

Ändamålsenlig användning PondoVac Classic, som här betecknas som apparat, får endast användas på följande sätt: Avsedd för uppsugning av slam i dammar. För användning som torrsugare. Drift under iakttagande av tekniska data. För apparaten gäller följande begränsningar: Apparaten får aldrig användas till att suga upp brandfarliga eller giftiga ämnen (t ex bensin, asbest, asbestdamm, kopieringstoner) flyktiga substanser syror het eller glödande aska damm, sand eller liknande smuts

Installation Ställ apparaten på samma höjd som vattenytan minst 2 m från dammen. Se till att apparaten står stadigt. Lossa på behållarens spärr (A1) och ta av motorhuset (A2). Ta ut alla lösa delar ur uppsamlingsbehållaren (A3). Sätt på motor- huset (A2) på nytt och spärra det därefter. Sätt in slangens ändstycke i öppningen (A4) i uppsamlingsbehållaren. Mon- tera förlängningsrören. Sätt på ett av de medföljande munstyckena eller ställ in det justerbara bottenmunstycket med hänsyn till dammens botten: – Munstycke helt öppet (10 mm): Dammfolie, inga små kiselstenar på botten, tjock slamlager – Munstycke stängt (2 mm): Dammfolie, små kiselstenar på botten, tjockt slamlager Sätt in den öppna änden av utloppsslangen i utloppsöppningen (A5) på baksidan av uppsamlingsbehållaren. Lägg ut- loppsslangen om möjligt med lutning ned mot marken så att smutsvattnet kan rinna av optimalt vid automatisk tömning. Fäst slam-upptagningspåsen vid slutet av utloppsslangen vid behov.

Användning som slamsugare Varning! Använd aldrig apparaten utan filtersvamp! Anslut apparaten till elnätet och slå på apparaten med strömbrytaren (A6). För bottenmunstycket längs med dammens botten. Sug upp slammet medan munstycket förs fram och tillbaka med långsamma och jämna rörelser. För optimal uppsugning i plastdammar och vid tunnare slamlager kan bottenmunstycket vridas med 180°. När behållaren har nått sin maximala nivå kommer en flottörbrytare (B1) att koppla ifrån insugningsdriften. Backventilen vid utloppsöppningen kan öppnas och slamvattnet rinner ut ur behållaren. Efter 25 sekunder slås insugningsdriften på automatiskt igen. Slå ifrån apparaten med strömbrytaren (A6) efter att arbetet har avslutats.

Drift som torrsugare Varning! Apparaten får endast användas som torrsugare med bifogat påsfilter! Se till att apparaten står stadigt. Slå ifrån apparaten med strömbrytaren och dra ut stickkontakten. Lossa på behålla- rens spärr (A1) och ta av motorhuset (A2). Vik över det bifogade påsfiltret (C1) över sugstosen (C2) som finns inuti behållaren (A3). Sätt på motorhuset på nytt och spärra det därefter. Anslut apparaten till elnätet och slå på apparaten med strömbrytaren. Välj ett passande munstycke. Slå ifrån apparaten med strömbrytaren efter att arbetet har avslutats.

Underhåll och rengöring Slå ifrån apparaten med strömbrytaren och dra ut stickkontakten. Ta bort alla slangar samt motorkåpan. Spola ur upp- samlingsbehållaren helt så att den är helt fri från smutspartiklar. Demontera filtersvampen (D1) och tvätta ur den med klart vatten. Kontrollera filtersvampen och byt ut den mot en original-filtersvamp från importören om den har skadats. Kontrollera att tätningsringarna är kompletta och att de inte har skadats. Byt ut gummitätningen i utloppsventilen vid behov. Använd endast original-påsfilter från importören.- SV -

Störningar Störning Orsak

tgärd Apparaten suger inte längre Utloppsslangen har monterats felaktigt Backventilen måste befinna sig vid ut- loppsslangens fria ände Höjdskillnaden mellan vattenytan och appara- ten är för stor Apparaten ska ställas på samma höjd som vat- tenytan Apparaten förlorar prestanda Smuts har fastnat i filtersvampen, i sugröret el- ler i sugslangen Ta bort smuts Smuts har fastnat vid backventilen vid ut- loppsslangen så att den inte längre kan stängas tätt Ta bort smuts Uppsamlingsbehållaren töms inte och appara- ten slås genast ifrån efter tömningspausen. Uppsamlingsbehållaren kan inte tömmas Lägg utloppsslangen så att den inte viks. Lägg utloppsslangen om möjligt med en svag lut- ning. Inga större mängder vatten får finnas kvar i behållaren efter tömningen Uppsamlingsbehållaren och utloppsslangen är smutsiga Ta bort smuts Låg sugprestanda Ju fler rör som används, desto högre blir den totala friktionen i rören. Sugprestandan sjunker. Gör på följande sätt för att förbättra sugpre- standan: Håll sugledningen så långt ned som möjligt

pparaten arbetar säkert med originaldelar från OASE. Reservdelsritningar och reservdelar finns på vår intenet- sida.

Förvaring Töm behållaren och rengör apparaten. Förvaras oåtkomligt för barn i ett torrt och frostfritt utrymme.

Avfallshantering ANVISNING Den här apparaten får inte kastas i hushållssoporna! Gör apparaten obrukbar genom att klippa av kablarna och lämna därefter in den till en återvinningscentral.- FI -

Mått Vikt övre märkspänning Effekt Sugslang Utloppsslang Kabellängd Vattentemperatur

Skydd mot inträngande stänkvatten Får inte kastas i hushållssoporna! Varning! Läs igenom bruksanvisningen
