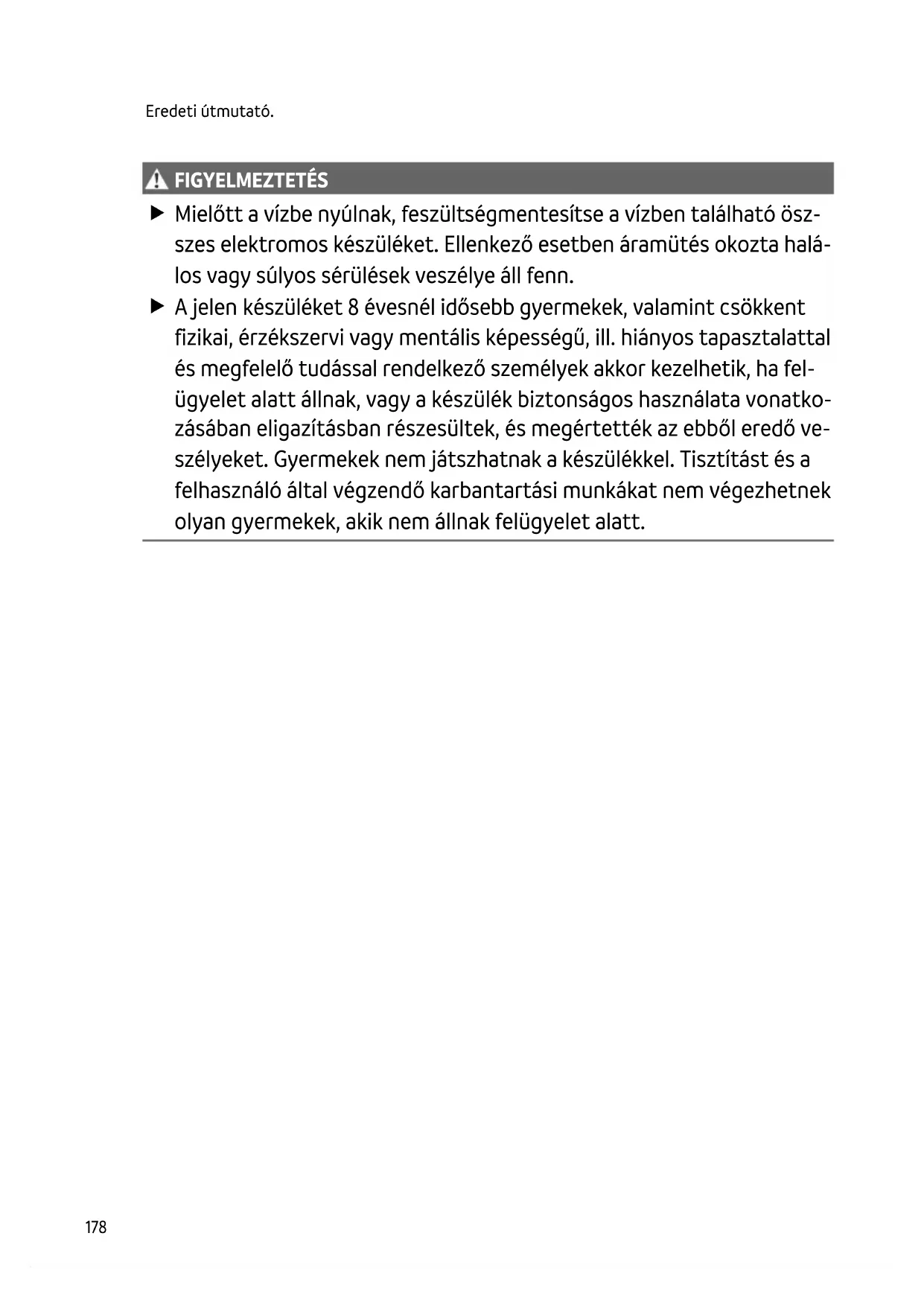

FIGYELMEZTETÉS Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz- szes elektromos készüléket. Ellenkező esetben áramütés okozta halá- los vagy súlyos sérülések veszélye áll fenn. A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha fel- ügyelet alatt állnak, vagy a készülék biztonságos használata vonatko- zásában eligazításban részesültek, és megértették az ebből eredő ve- szélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.HU

Biztonsági útmutatások Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere- lést csak villamossági szakember végezheti. – A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előíráso- kat és rendelkezéseket. – Kérdések és problémák esetén forduljon villamossági szakemberhez.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.

• A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel (RCD) kell ellátni.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).

• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől. Biztonságos működés

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.

• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóve- zetéket nem lehet kicserélni.

• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.

• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!

• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.

• Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.180 Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrend- szerekhez.

• A műszaki adatok betartása mellett. (→ Műszaki adatok)

• A vízre vonatkozó értékek betartása mellett. (→ Megengedett értékek a vízre vonatkozóan) A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.

• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.

• Soha nem szabad vízátfolyás nélkül működtetni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.

• Ne csatlakoztassa a házi vízellátásra.

• Nem szabad kisipari- vagy ipari célokra használni.

• Az EMC (elektromágneses összeférhetőségre vonatkozó) irányelv alapján a készülék A osztá- lyú. A készülék lakókörnyezetben rádióhullámok interferenciáját okozhatja. A felhasználó köte- lessége megtenni a megfelelő intézkedéseket.HU

Termékleírás Áttekintés

1. bemenet (szívóoldal)

bemenet (szívóoldal)

A tóból származó áramlás csatlakoztatása száraz telepítéshez.

• Száraz felállításhoz a szivattyút szűrőház nélkül kell beállítani.

Kimenet (nyomóoldal)

• A tóba visszatérő ágat bekötése (pl. egy patakon keresztül).

Lépcsőzetes gömbcsuklóval a tömlővéghez.

Lépcsőzetes tömlővég a 2. bementhez (száraz felállítás).

Tömlőbilincsek a tömlők tömlővégekre való rögzítéséhez.

Hálózati kábel csatlakozódugasszal

A készülék szimbólumai

A készülék porálló, és 4 méterig vízálló.

A készülék veszélyes lehet szívritmus -szabályozóval rendelkező személyekre.

Óvja a készüléket a közvetlen napfénytől.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.182 Telepítési változatok

• (a) jelű változat: A szivattyú felállítása vízbe merítve – A szivattyú a tóban, ill. a medencében van elhelyezve. – Vízszállítás a szűrőkosáron keresztül.

• (b) jelű változat: A szivattyú felállítása szárazon – A szivattyú a szűrőkosár nélkül a tavon, ill. a medencén kívül, de a vízszint alatt van elhe- lyezve. – A készülék különálló szűrőn vagy szkimmeren keresztül szállítja a vizet.HU

Felállítás és csatlakoztatás A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető.

FIGYELMEZTETÉS Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetése- kor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül. A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben. VIGYÁZAT Forgó alkatrészek a szívócsatlakozó és a nyomócsatlakozó területén. Sérülésveszély a csatlako- zócsonkba benyúlás esetén. Különösen vegye figyelembe a következőket: A túlterhelés miatt leállított készülék váratlanul elindulhat! Ne nyúljon be a szívócsatlakozó vagy a nyomócsatlakozó nyílásába, ha a hálózati csatlakozó- dugasz be van dugva. Ha a csatlakozócsonkok működés közben szabadon hozzáférhetők, pl. ha nincsenek tömlők csatlakoztatva, akkor biztosítsa a csonkokat érintésvédelemmel. Az érintés elleni védelem tar- tozékként kapható. A készülékek semmilyen komponensét nem szabad hosszabb ideig közvetlen napsugárzás- nak kitenni, mivel ez károsodáshoz vezethet. Szükség esetén használjon védőburkolatot.184 A készülék felállítása vízbe merítve Csatlakoztatás

• Minél nagyobb a tömlőátmérő, annál kisebbek a súrlódási veszteségek a vezetékekben, és an- nál nagyobb az átfolyási mennyiség.

• A tömlőátmérőt tömlővéggel nem szabad szükségtelenül leszűkíteni. Adott esetben vágja le a tömlővéget a tömlőátmérőnek megfelelően.

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba! Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.

• Gondoskodjon a szivattyú stabil helyzetéről.

• Azt javasoljuk, hogy eliszaposodott, ill. elszennyeződött víz esetén a szivattyút, ill. a szívóolda- lon csatlakoztatott egységeket (szkimmert, különálló szűrőt, padlólefolyót stb.) magasabban állítsa fel a talaj felett. Ezáltal lecsökken a részecskék felszívása, ami megnöveli a járóegység élettartamát.

• Csak akkor üzemeltesse a szivattyút, ha legalább 10 cm víz fedi. Ellenkező esetben levegő szív- hat be.

A szivattyút a húzózsinór segítségével egyszerűen kihúzhatja a vízből. − Húzza át a húzózsinórt a szűrő alsó részén található kerek nyílásokon keresztül, és cso- mózza meg.HU

A készülék száraz felállítása Száraz felállításhoz a szivattyút szűrőház nélkül kell beállítani. Átszerelés

• A bemenetre (IN) és a kimenetre (OUT) tömlőket vagy csöveket lehet csatlakoztatni. – A tömlőkhöz való csatlakozókat a csomag tartalmazza. Ezek felszerelése a következőkben van ismertetve.

• A szívóoldali tömlő (IN) átmérőben nem lehet kisebb a nyomóoldali tömlőnél (OUT).

• Minél nagyobb a tömlőátmérő, annál kisebbek a súrlódási veszteségek a vezetékekben, és an- nál nagyobb az átfolyási mennyiség.

• A tömlőátmérőt tömlővéggel nem szabad szükségtelenül leszűkíteni. Adott esetben vágja le a tömlővéget a tömlőátmérőnek megfelelően.

• A szivattyú legfeljebb 8 mm-es részecskéket képes átvezetni. Nagyobb részecskék esetén a szivattyú megakad. Azt javasoljuk, hogy szívóoldalon szereljen fel szkimmert vagy különálló szűrőt.

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!186 Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.

• Gondoskodjon a szivattyú stabil helyzetéről.

• A szivattyút nem szabad közvetlen napfénynek kitenni.

• A felállítási helynek kellő mértékű szellőzéssel kell rendelkeznie, hogy a szivattyú ne hevüljön túl.

Üzembe helyezés TUDNIVALÓ: A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartal- maz. Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni. TUDNIVALÓ: A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú. Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

• Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba. – A készülék csak rövid indítási fázist követően kapcsol be.

• Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból. Environmental Function Control (EFC) A szivattyú üzembe helyezéskor, majd üzemelés közben 20 ... 40 percentként előre beprogramo- zott öntesztet (Environmental Function Control (EFC)) hajt végre. Ekkor a szivattyú észleli, hogy szárazon fut vagy blokkolódott-e, illetve hogy vízbe van-e merítve. Szárazon futás/blokkolódás esetén a szivattyú kb. 60 – 120 másodperc elteltével automatikusan kikapcsol. Üzemzavar esetén szakítsa meg az áramellátást, „árassza el a szivattyút”, illetve távolítsa el az akadályt. Ezután új- ból üzembe helyezheti a készüléket.188 Tisztítás és karbantartás VIGYÁZAT Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készülé- ket automatikusan kikapcsolni és újra bekapcsolni. A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt. TUDNIVALÓ: Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a há- zat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növé- nyeknek és a környezetnek. A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék szétszerelése

• Húzza ki a hálózati csatlakozódugaszt és távolítsa el az összes csatlakozót.

• Szerelje szét a készüléket az ábrán látható módon.

• Szerelje össze a készüléket fordított sorrendben.

• Összeszereléskor ellenőrizze, hogy – a szivattyú rögzítve van a tartóban. – a hálózati kábel a házon lévő hornyon keresztül van kivezetve, és nincs nagyon megtörve, illetve nem csípődött be. A készülék tisztítása A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. − A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

• Ajánlott tisztítószerek makacs vízkövesedés esetén: – OASE PumpClean szivattyútisztító. – Ecet- és klórmentes háztartási tisztító.

• A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.HU

A járóegység cseréje TUDNIVALÓ: A járóegységet a motorblokkban csapágy vezeti meg. Ez a csapágy kopóalkatrész, és a járóegy- séggel együtt kell cserélni. A csapágy cseréjéhez speciális ismeretek és szerszámok szükségesek. Cseréltesse ki a csap- ágyat OASE-szakkereskedőjével, vagy küldje el a szivattyút az OASE-nak. TUDNIVALÓ: A járóegység erős mágnest tartalmaz, amely vonzza a mágneses részecskéket (pl. vasforgácsot). A járóegységen maradó részecskék helyrehozhatatlan károkat okozhatnak a járóegységen és a motorblokkon. A járóegység beszerelése előtt gondosan szabadítsa meg a rátapadt részecskéktől.

• Szerelje szét a motorblokkot az ábrán látható módon.

• Tiszta víz alatt tisztítsa meg az alkatrészeket kefével.

• Ellenőrizze az összes alkatrész sérülését. Cserélje ki a sérült vagy kopott alkatrészeket.

• Fordított sorrendben szerelje össze a motorblokkot.

AMX0176190 Tárolás/Telelés Helyezze üzemen kívül a készüléket +4 °C alatti vízhőmérsékletnél vagy legkésőbb akkor, ha fagy várható.

• Alaposan tisztítsa meg a készüléket.

• Ellenőrizze a készüléket a sérülések szempontjából, és szükség esetén cserélje ki a sérült alkat- részeket.

• Tárolja a szivattyút víz alá merítve vagy vízzel töltve fagymentes környezetben. Ennek során a hálózati csatlakozót nem szabad a vízbe meríteni! Hibaelhárítás Üzemzavar

Megoldás A szivattyú nem indul el. Hiányzik a hálózati feszültség. Ellenőrizze a hálózati feszültséget. A betápláló vezetékek megtör- tek. Fektesse törésmentesen a betápláló veze- tékeket. El van tömődve a betápláló ve- zeték. Ellenőrizze/ tisztítsa meg a betápláló ve- zetékeket. A járóegység blokkolva van. Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár-e. A szivattyú nem szállít. A szállított mennyiség nem ele- gendő.

A szűrőház eldugult. Tisztítsa ki a szűrőtokokat. Túl nagy veszteség a betápláló- vezetékekben.

Vegye a tömlő hosszát a szükséges mini- mumra, távolítsa el a szükségtelen össze- kötő elemeket, használjon nagyobb töm- lőátmérőket. A járóegység nehezen forog.

Ellenőrizze, hogy a jár óegység könnyen jár-e. A szivattyú rövid működés után lekapcsol.

A víz nagyon elszennyeződött.

Tisztítsa ki a szivattyút.

A járóegység blokkolva van.

Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár -e. A szivattyú kiszáradt. Ellenőrizze/tisztítsa meg a betápláló veze- tékeket, növelje a bemerítési mélységet (legalább 10 cm -rel a vízfelszín alatt). A víz hőmérséklete túl magas.

Tartsa be a maximálisan megengedett víz- hőmérsékletet. (→  Műszaki adatok)HU

Műszaki adatok Készülékadatok AquaMax Eco Classic

Csatlakoztatási feszültség

V AC 220 … 240 Hálózati frekvencia

Max. teljesítményfelvétel

Max. szállítási teljesítmény l/ó

Max. szállítási magasság

IP68 IP68 IP68 IP68 Max. merülési mélység

25, 32, 38 25, 32, 38 25, 32, 38 25, 32, 38 Max. szemcseméret, durva szennyeződés

Szűrő beömlési felület cm²

Vízhőmérséklet (felállítás a víz alá merítve)

Környezeti hőmérséklet (száraz felállítás)

Üzem közben és konvekció esetén

Üzem közben és kényszerhűtés esetén

Csatlakozó kábel hossza

Csatlakoztatási feszültség V AC 220 … 240 Hálózati frekvencia

Max. teljesítményfelvétel

Max. szállítási teljesítmény l/ó

Max. szállítási magasság

Max. merülési mélység

G1½ G1½ G1½ Tömlőcsatlakozó

Max. szemcseméret, durva szennyeződés

Szűrő beömlési felület

Vízhőmérséklet (felállí- tás a víz alá merítve)

+4 ... +35 +4 ... +35 +4 ... +35 Környezeti hőmérséklet (száraz felállítás)

Üzem közben és konvekció esetén

+4 ... +30 +4 ... +30 +4 ... +30 Üzem közben és kényszerhűtés esetén

Csatlakozó kábel hossza

Megengedett értékek a vízre vonatkozóan

Keménység °dH 8 … 15 Szabad klór mg/l <0,3 Klorid tartalom mg/l <250 Sótartalom

<0,4 Teljes visszamaradó szárazanyag

• Járóegység Megsemmisítés TUDNIVALÓ: A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra. Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról. A kábel levágásával tegye használhatatlanná a készüléket.194 Oryginalna instrukcja.
