HASZNÁLATI ÚTMUTATÓ AquaMax Eco Expert 21000 OASE

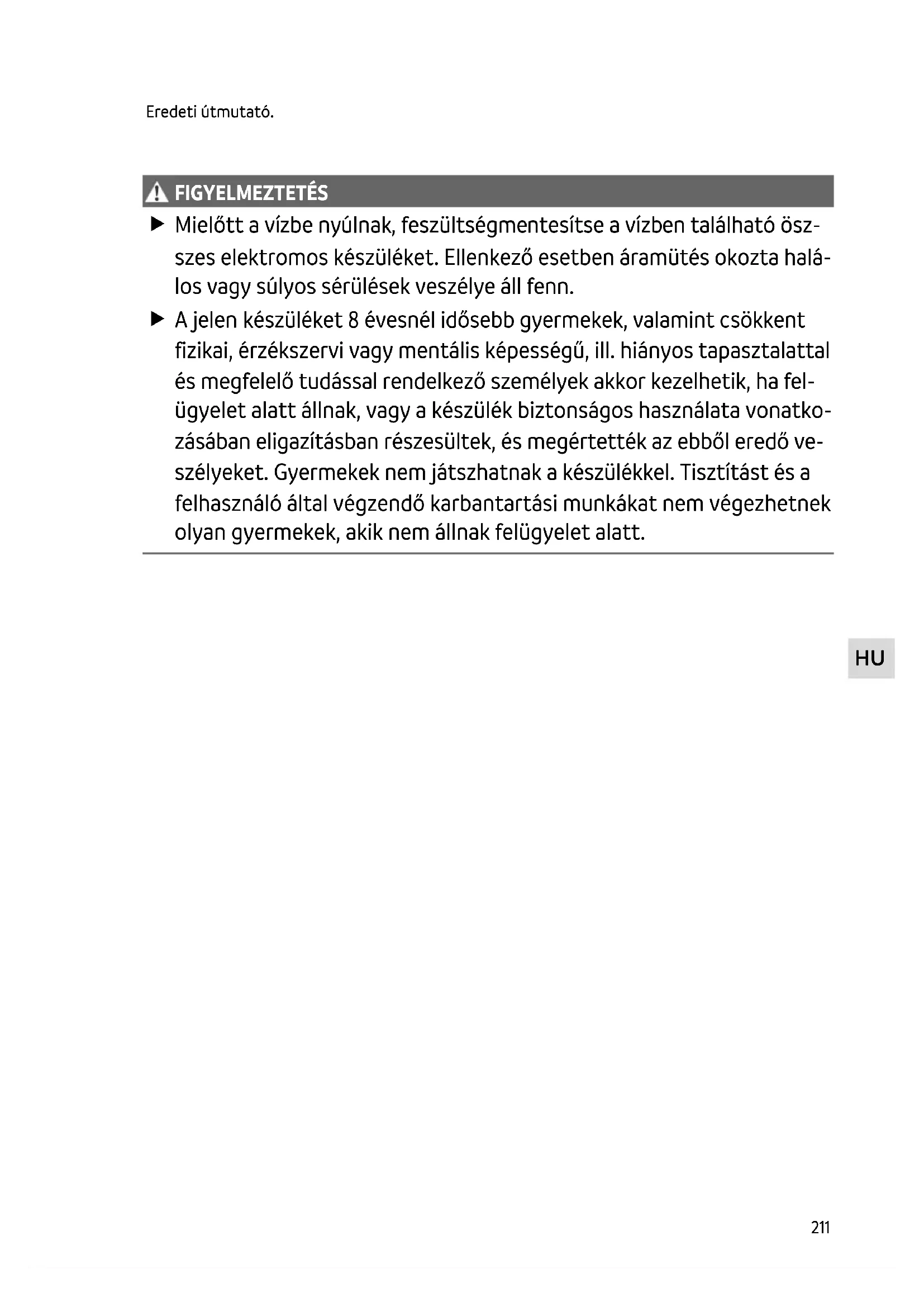

FIGYELMEZTETÉS Mielőtt a vízbe nyúlnak, feszültségmentesítse a vízben található ösz- szes elektromos készüléket. Ellenkező esetben áramütés okozta halá- los vagy súlyos sérülések veszélye áll fenn. A jelen készüléket 8 évesnél idősebb gyermekek, valamint csökkent fizikai, érzékszervi vagy mentális képességű, ill. hiányos tapasztalattal és megfelelő tudással rendelkező személyek akkor kezelhetik, ha fel- ügyelet alatt állnak, vagy a készülék biztonságos használata vonatko- zásában eligazításban részesültek, és megértették az ebből eredő ve- szélyeket. Gyermekek nem játszhatnak a készülékkel. Tisztítást és a felhasználó által végzendő karbantartási munkákat nem végezhetnek olyan gyermekek, akik nem állnak felügyelet alatt.212 Biztonsági útmutatások Elektromos csatlakoztatás

• A kültéren történő villamossági szerelésre speciális előírások érvényesek. A villamossági szere- lést csak villamossági szakember végezheti. – A villamossági szakember szakmai végzettsége, ismeretei és tapasztalatai alapján megfelelő szakképzettséggel rendelkezik, és végezhet kültéren villamossági szerelést. Képes felismerni a lehetséges veszélyeket és figyelembe veszi a regionális és nemzeti szabványokat, előíráso- kat és rendelkezéseket. – Kérdések és problémák esetén forduljon villamossági szakemberhez.

• Csak akkor csatlakoztassa a készüléket, ha a készülék és az áramellátás elektromos adatai megegyeznek.

• A készüléket csak előírásszerűen telepített dugaszolóaljzatról működtesse.

• A készüléket 30 mA névleges áramerősségű hibaáram-védelemmel (RCD) kell ellátni.

• A hosszabbító vezetékeknek és elosztóknak (pl. elosztósáv) alkalmasnak kell lenniük szabadban történő használatra (fröccsenő víz elleni védelem).

• A nyitott csatlakozódugót és a csatlakozóaljzatot óvni kell a nedvességtől. Biztonságos működés

• Ne használja a készüléket, sérült elektromos vezetékek vagy a burkolat sérülése esetén.

• A készüléket selejtezze le, ha megsérül a hálózati csatlakozóvezetéke. A hálózati csatlakozóve- zetéket nem lehet kicserélni.

• A készülékben lévő járóegység erős mágneses mezővel rendelkező mágnessel van felszerelve, amely befolyásolhatja a szívritmus-szabályozókat vagy implantált defibrillátorokat (ICD). Az implantátum és a mágnes között legalább 0,2 m távolságot kell tartani.

• Ne hordozza vagy húzza a készüléket az elektromos csatlakozóvezetéknél fogva!

• A vezetékeket sérülésveszélytől védetten fektesse le úgy, hogy senki ne eshessen el bennük.

• Soha ne végezzen műszaki változtatásokat a készüléken.

• Csak azokat a munkálatokat végezze el a készüléken, amelyek a jelen útmutatóban ismertetve vannak.

• Kizárólag eredeti pótalkatrészeket és tartozékokat használjon.

• Probléma esetén forduljon szakkereskedőjéhez vagy az OASE vállalathoz.HU

Rendeltetésszerű használat A jelen útmutatóban leírt terméket kizárólag a következők szerint használja:

• Normál tóvíz szivattyúzására szűrőrendszerekhez, vízesés rendszerekhez és kerti patakrend- szerekhez.

• A műszaki adatok betartása mellett. (→ Műszaki adatok)

• A vízre vonatkozó értékek betartása mellett. (→ Megengedett értékek a vízre vonatkozóan) A készülékre a következő korlátozások érvényesek:

• Fürdésre használt tavakban használni tilos.

• A készüléket soha nem szabad vízen kívül más folyadékkal üzemeltetni.

• Soha nem szabad vízátfolyás nélkül működtetni.

• Nem szabad vegyszerekkel, élelmiszerekkel, gyúlékony vagy robbanékony anyagokkal együtt alkalmazni.

• Ne csatlakoztassa a házi vízellátásra.

• Nem szabad kisipari- vagy ipari célokra használni.

• Az EMC (elektromágneses összeférhetőségre vonatkozó) irányelv alapján a készülék A osztá- lyú. A készülék lakókörnyezetben rádióhullámok interferenciáját okozhatja. A felhasználó köte- lessége megtenni a megfelelő intézkedéseket.214 Termékleírás Áttekintés

Bemenet (szívóoldal)

Szűrőkosárral (3) víz alá merített felállítás esetén.

• Tömlővéggel (8) száraz felállítás esetén.

Kimenet (nyomóoldal)

A tóba visszatérő ágat bekötése (pl. egy patakon keresztül).

A kimenet egy átalakítással felfelé irányítható.

Szerelőfuratokkal a padlóra történő állandó felszereléshez, ha szükséges.

A szivattyú áramellátása

Seasonal Flow Control (SFC) be-/kikapcsolása.

Az SFC funkció a vízhőmérséklet függvényében optimalizálja a szivattyú fordulatszámát, és ezál- tal a vízmennyiséget és a szállítómagasságot.

Vezérlés csatlakozója

Vezérlővel szabályozható a szivattyú teljesítménye.

Vezérlő nélkül a bekapcsolt szivattyú folyamatosan maximális teljesítménnyel üzemel.

Alternatív megoldás az AquaMax Eco Expert 21000 és 26000 kivezetéséhez.

Tömlőbilincsek a tömlők tömlővégekre való rögzítéséhez.HU

A készülék szimbólumai

A készülék porálló, és 4 méterig vízálló.

A készülék veszélyes lehet szívritmus -szabályozóval rendelkező személyekre.

Óvja a készüléket a közvetlen napfénytől.

A készüléket ne dobja ki a háztartási hulladékok közé.

Olvassa el a használati útmutatót.

Telepítési változatok

• (a) jelű változat: A szivattyú felállítása vízbe merítve – A szivattyú a tóban, ill. a medencében van elhelyezve. – Vízszállítás a szűrőkosáron keresztül.

• (b) jelű változat: A szivattyú felállítása szárazon – A szivattyú a szűrőkosár nélkül a tavon, ill. a medencén kívül, de a vízszint alatt van elhe- lyezve. – A készülék különálló szűrőn vagy szkimmeren keresztül szállítja a vizet.216 Seasonal Flow Control (SFC) Az SFC funkció a vízhőmérséklet alapján intelligens módon szabályozza a vízmennyiséget, ill. a szállítási magasságot. Ezáltal a szivattyú teljesítménye egész évben alkalmazkodik a tó minden- kori ökológiájához, és a hőmérséklettől függő vízkeringetéssel támogatja a tó biológiáját (téli, átmeneti és nyári üzemmód).

• Aktivált SFC funkció esetén a szivattyú dönt a következő üzemmódok között ... – téli üzemmód (a víz hőmérséklete alacsonyabb +10 °C-nál) – átmeneti üzemmód (a víz hőmérséklete +10 ... +17 °C) – nyári üzemmód (a víz hőmérséklete magasabb +17 °C-nál) A mindenkori jelleggörbék a www.oase.com címen a "Tószivattyúk” termékrészen találhatók.

• Az SFC funkciót csak vízbe merített felállítás esetén szabad aktiválni!

• Szkimmer vagy különálló szűrő alkalmazása esetén a berendezéstől függően ajánlatos lehet kikapcsolni az SFC funkciót.

• Kiszállításkor az SFC funkció ki van kapcsolva. Bekapcsolás / kikapcsolás

Felállítás és csatlakoztatás A szivattyú víz alá (vízbe) vagy szárazon (vízen kívül) is telepíthető. A szivattyú használata csak a vízre vonatkozó értékek betartása mellett megengedett. (→ Megengedett értékek a vízre vonatkozóan)

• A medencevíz vagy a sós víz károsíthatja a készülék optikáját. A garancia nem vonatkozik ezekre a károkra.

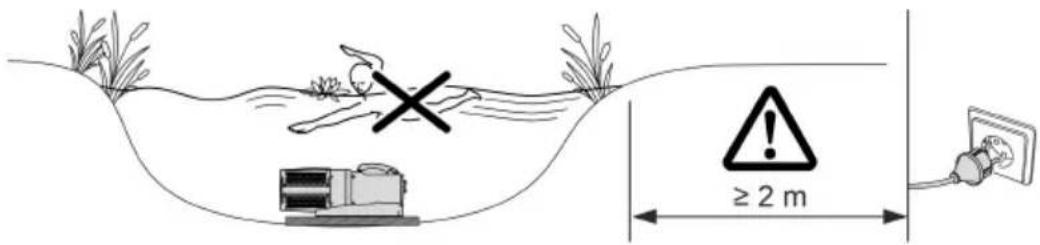

FIGYELMEZTETÉS Halál vagy súlyos sérülések veszélye a készülék úszásra használt tavakban történő üzemeltetése- kor. A készülék hibás elektromos alkatrészei miatt a víz veszélyes elektromos feszültség alá kerül. A készüléket csak akkor szabad használni, ha nem tartózkodnak személyek a vízben. VIGYÁZAT Forgó alkatrészek a szívócsatlakozó és a nyomócsatlakozó területén. Sérülésveszély a csatlako- zócsonkba benyúlás esetén. Különösen vegye figyelembe a következőket: A túlterhelés miatt leállított készülék váratlanul elindulhat! Ne nyúljon be a szívócsatlakozó vagy a nyomócsatlakozó nyílásába, ha a hálózati csatlakozó- dugasz be van dugva. Ha a csatlakozócsonkok működés közben szabadon hozzáférhetők, pl. ha nincsenek tömlők csatlakoztatva, akkor biztosítsa a csonkokat érintésvédelemmel. Az érintés elleni védelem tar- tozékként kapható. A készülékek semmilyen komponensét nem szabad hosszabb ideig közvetlen napsugárzás- nak kitenni, mivel ez károsodáshoz vezethet. Szükség esetén használjon védőburkolatot.218 A szivattyúház elforgatása A szivattyú kimeneti nyílása a következőképpen állítható be:

• vízszintes, jobbra mutató (standard).

• függőleges, felfelé mutató (átalakítás szükséges).

A vezérlés csatlakoztatása A szivattyú vezérlővel és anélkül is üzemeltethető.

• A vezérlővel szabályozható a szivattyú teljesítménye.

• A vezérlő nélkül a bekapcsolt szivattyú folyamatosan maximális teljesítménnyel üzemel. Kompatibilis vezérlők (tartozék):

• Eco Control Intelligens vezérlő egy szivattyúhoz.

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud Legfeljebb 10 OASE Control-képes készülék (szivattyúk, szűrők, lámpák) vezérelhetők az "OASE Control" alkalmazáson keresztül. Erre vonatkozó információk z www.oase.com címen érhetők el az „Intelligens kerti vezérlő és világítás” rész alatt.

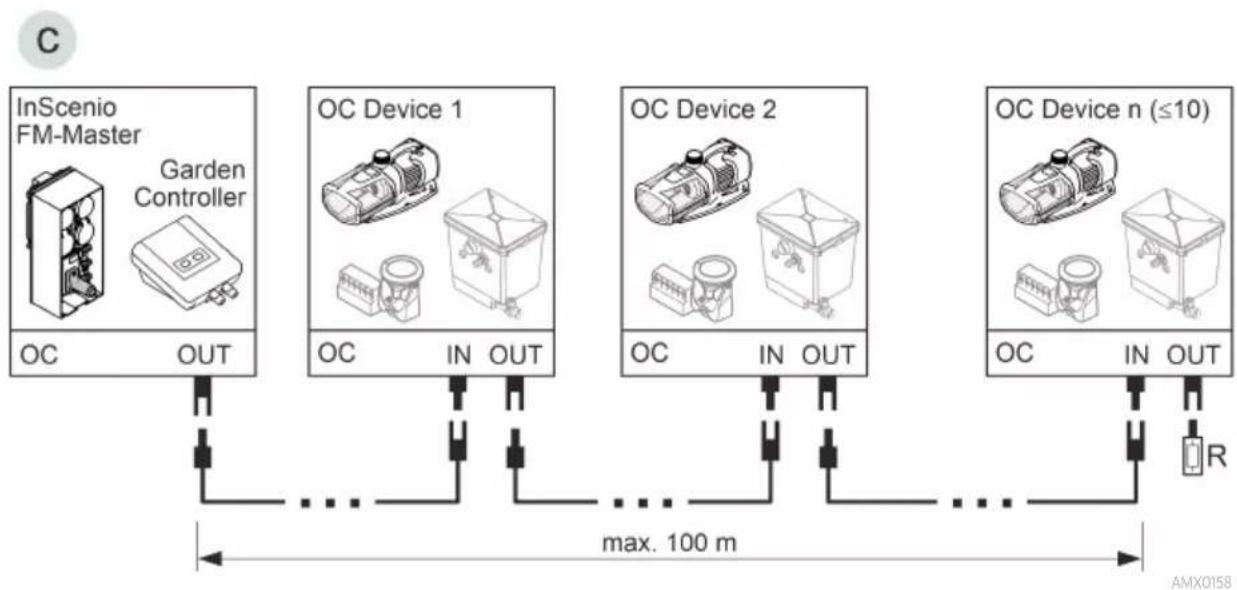

• Az OASE Control hálózatot (b, c változat) az R lezáró ellenállással kell lezárni. Ezt az InSenio FM- Master vagy a Garden Controller szállítási terjedelme tartalmazza.220

TUDNIVALÓ: A készülék tönkremegy, ha víz jut be a dugós csatlakozókba. Csatlakoztassa a dugaszolható csatlakozót vagy helyezze fel a védősapkát. A gumitömítésnek tisztának kell lennie és pontosan kell illeszkednie. A sérült gumitömítést ki kell cserélni. Ha a dugaszolható csatlakozót oldják, akkor a gumitömí- tést ki kell cserélni, ha régebbi (több mint 2 éves). Mindig mindkét csavarral biztosítsa a dugaszolható csatlakozót vagy a védősapkát.HU

A készülék felállítása vízbe merítve Csatlakoztatás

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba! Elhelyezés

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.

• Gondoskodjon a szivattyú stabil helyzetéről.

• Azt javasoljuk, hogy eliszaposodott, ill. elszennyeződött víz esetén a szivattyút, ill. a szívóolda- lon csatlakoztatott egységeket (szkimmert, különálló szűrőt, padlólefolyót stb.) magasabban állítsa fel a talaj felett. Ezáltal lecsökken a részecskék felszívása, ami megnöveli a járóegység élettartamát.

• Csak akkor üzemeltesse a szivattyút, ha legalább 10 cm víz fedi. Ellenkező esetben levegő szív- hat be.

A szivattyút a húzózsinór segítségével egyszerűen kihúzhatja a vízből. − Húzza át a húzózsinórt a szűrő alsó részén található kerek nyílásokon keresztül, és cso- mózza meg.222 A készülék száraz felállítása Csatlakoztatás

• A bemenetre (IN) és a kimenetre (OUT) tömlőket vagy csöveket lehet csatlakoztatni. – A tömlőkhöz való csatlakozókat a csomag tartalmazza. Ezek felszerelése a következőkben van ismertetve.

• A szivattyú legfeljebb 11 mm-es részecskéket képes átvezetni. Nagyobb részecskék esetén a szivattyú megakad. Azt javasoljuk, hogy szívóoldalon szereljen fel szkimmert vagy különálló szűrőt.

Még ne illessze a hálózati csatlakozót a dugaszolóaljzatba!HU

• Állítsa fel a szivattyút vízszintesen, szilárd aljzatra.

• Gondoskodjon a szivattyú stabil helyzetéről.

• A szivattyút nem szabad közvetlen napfénynek kitenni.

• A felállítási helynek kellő mértékű szellőzéssel kell rendelkeznie, hogy a szivattyú ne hevüljön túl.

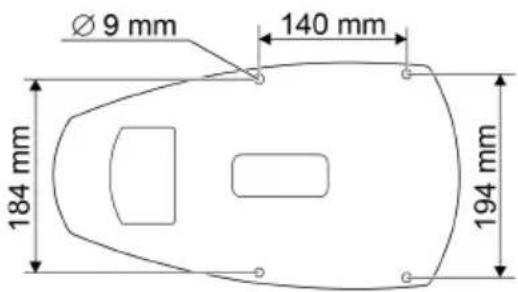

A stabil álláshoz a készüléket egy megfelelő talapzathoz csavarozhatja.

AMX0162224 Üzembe helyezés TUDNIVALÓ: A készülék tönkremegy, ha szabályozóval üzemeltetik. Érzékeny elektromos alkatrészeket tartal- maz. Tilos a készüléket fokozatmentesen állítható áramforrásra kapcsolni. TUDNIVALÓ: A szivattyút nem szabad szárazon járatni. Ellenkező esetben tönkremehet a szivattyú. Csak akkor üzemeltesse a szivattyút, ha az teljesen a víz alá van merítve és a víz elárasztotta.

Bekapcsolás / kikapcsolás

• Bekapcsolás: Dugja be a csatlakozódugót a hálózati dugaszoló aljzatba. – A készülék csak rövid indítási fázist követően kapcsol be.

• Kikapcsolás: Húzza ki a csatlakozódugót a dugaszoló aljzatból. Environmental Function Control (EFC) A szivattyú üzembe helyezéskor, majd üzemelés közben 20 ... 40 percentként előre beprogramo- zott öntesztet (Environmental Function Control (EFC)) hajt végre. Ekkor a szivattyú észleli, hogy szárazon fut vagy blokkolódott-e, illetve hogy vízbe van-e merítve. Szárazon futás/blokkolódás esetén a szivattyú kb. 60 – 120 másodperc elteltével automatikusan kikapcsol. Üzemzavar esetén szakítsa meg az áramellátást, „árassza el a szivattyút”, illetve távolítsa el az akadályt. Ezután új- ból üzembe helyezheti a készüléket.HU

Tisztítás és karbantartás VIGYÁZAT Sérülésveszély a készülék váratlan elindulása által. A belső felügyeleti funkciók képesek a készülé- ket automatikusan kikapcsolni és újra bekapcsolni. A készüléken való munkavégzés előtt húzza ki a hálózati csatlakozódugaszt. TUDNIVALÓ: Ne használjon agresszív tisztítószereket vagy kémiai oldatokat. Ezek a szerek károsíthatják a há- zat, hátrányosan befolyásolhatják a készülék működését, valamint ártanak az állatoknak, növé- nyeknek és a környezetnek. A készüléket lehetőleg tiszta vízzel és puha kefével vagy szivaccsal; makacs szennyeződések esetén az ajánlott tisztítószerek alkalmazásával tisztítsa.

A készülék szétszerelése

• Húzza ki a hálózati csatlakozódugaszt és távolítsa el az összes csatlakozót.

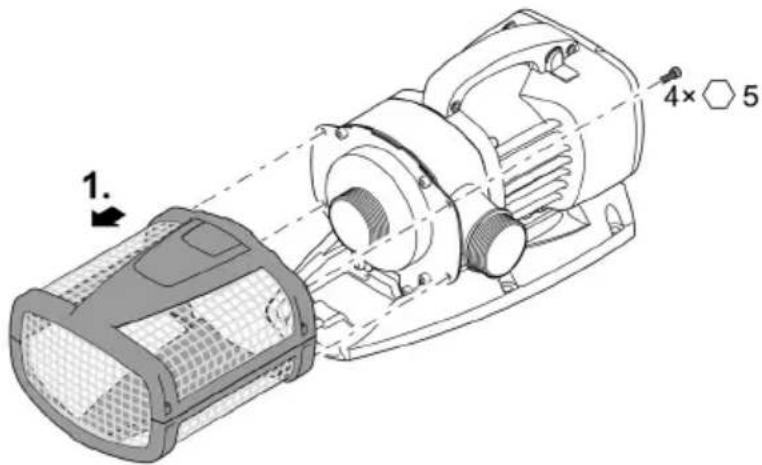

• Szerelje szét a készüléket az ábrán látható módon.

A készülék tisztítása A készüléket szükség szerint, de legalább évente 2-szer tisztítsa meg. − A szivattyún különösen a járóegységet és a szivattyúházat tisztítsa meg.

• Ajánlott tisztítószerek makacs vízkövesedés esetén: – OASE PumpClean szivattyútisztító. – Ecet- és klórmentes háztartási tisztító.

• A tisztítás után tiszta vízzel alaposan tisztítsa meg az összes alkatrészt.226 A járóegység tisztítása/cseréje TUDNIVALÓ: A járóegységet a motorblokkban csapágy vezeti meg. Ez a csapágy kopóalkatrész, és a járóegy- séggel együtt kell cserélni. A csapágy cseréjéhez speciális ismeretek és szerszámok szükségesek. Cseréltesse ki a csap- ágyat OASE-szakkereskedőjével, vagy küldje el a szivattyút az OASE-nak. TUDNIVALÓ: A járóegység erős mágnest tartalmaz, amely vonzza a mágneses részecskéket (pl. vasforgácsot). A járóegységen maradó részecskék helyrehozhatatlan károkat okozhatnak a járóegységen és a motorblokkon. A járóegység beszerelése előtt gondosan szabadítsa meg a rátapadt részecskéktől.

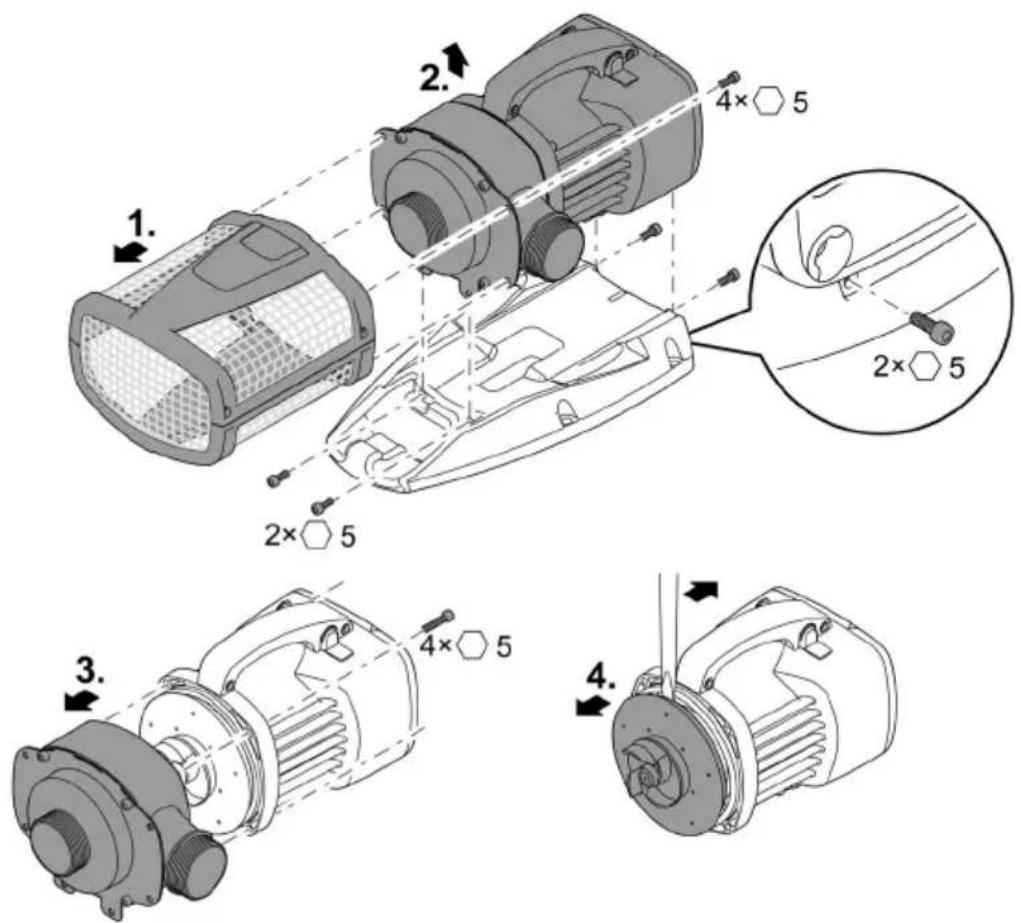

• Szerelje szét a motorblokkot az ábrán látható módon.

• Tiszta víz alatt tisztítsa meg az alkatrészeket kefével.

• Ellenőrizze az összes alkatrész sérülését. Cserélje ki a sérült vagy kopott alkatrészeket.

• Fordított sorrendben szerelje össze a motorblokkot.

Tárolás/Telelés A készülék mínusz 20 °C-ig fagyálló. Ha a készüléket a tavon kívül tárolja, akkor tisztítsa meg ala- posan puha kefével és vízzel, ellenőrizze, hogy nem sérült-e, és tárolja azt vízbe merítve vagy víz- zel megtöltve. A hálózati csatlakozót nem szabad a vízbe meríteni! Hibaelhárítás Üzemzavar

Megoldás A szivattyú nem indul el. Hiányzik a hálózati feszültség. Ellenőrizze a hálózati feszültséget. Hiányzik a vezérlőfeszültség (csak opcionális külső vezérlő esetében).

Ellenőrizze a kapcsolatot az OASE Eco Control vezérlő vagy az OASE Control há- lózat felé; adott esetben kapcsolja be a szivattyút ezen keresztül.

A betápláló vezetékek megtör- tek.

Fektesse törésmentesen a betápláló veze- tékeket.

El van tömődve a betápláló ve- zeték.

Ellenőrizze/ tisztítsa meg a betápláló ve- zetékeket.

A járóegység blokkolva van.

Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár -e. A szivattyú nem szállít.

A szállított mennyiség nem ele- gendő.

A szűrőház eldugult. Tisztítsa ki a szűrőtokokat. Túl nagy veszteség a betápláló- vezetékekben.

Vegye a tömlő hosszát a szükséges mini- mumra, távolítsa el a szükségtelen össze- kötő elemeket, használjon nagyobb töm- lőátmérőket.

A járóegység nehezen forog.

Ellenőrizze, hogy a járóegység könnyen jár -e. A szivattyú rövid működés után lekapcsol.

A víz nagyon elszennyeződött.

Tisztítsa ki a szivattyút.

A járóegység blokkolva van.

Szüntesse meg a blokkolódást, ellenőrizze, hogy a járóegység könnyen jár-e. A szivattyú kiszáradt.

Ellenőrizze/tisztítsa meg a betápláló veze- tékeket, növelje a bemerítési mélységet (legalább 10 cm-rel a vízfelszín alatt). A víz hőmérséklete túl magas.

Tartsa be a maximálisan megengedett víz- hőmérsékletet. (→  Műszaki adatok)228 Műszaki adatok Készülékadatok Leírás

Csatlakoztatási feszültség

V AC 220 … 240 Hálózati frekvencia

Max. teljesítményfelvétel

Max. szállítási teljesítmény

Max. szállítási magasság

8,0 8,5 9,0 9,5 Védettségi fokozat

IP68 IP68 IP68 IP68 Max. merülési mélység

G2½ G2½ Tömlőcsatlakozó

Max. szemcseméret, durva szennyeződés

Szűrő beömlési felület cm²

Vízhőmérséklet (felál- lítás a víz alá merítve)

(→ Megengedett értékek a vízre vonatkozóan) Üzemen kívül

20 ... +35 Környezeti hőmérsék- let (száraz felállítás)

Üzem közben és konvekció esetén

20 ... +30 Üzem közben és kényszerhűtés ese- tén

Csatlakozó kábel hossza

Megengedett értékek a vízre vonatkozóan Típus

Friss víz Medencevíz Sós víz ph-érték

6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Keménység

Teljes visszamaradó száraz- anyag

• Csapágy a motorblokkban Megsemmisítés TUDNIVALÓ: A készüléket nem szabad háztartási hulladékként ártalmatlanítani. A készüléket az erre szolgáló visszavételi rendszeren keresztül adja le ártalmatlanításra. Ha bármilyen kérdése van, forduljon a helyi hulladékkezelő vállalathoz. Ott tájékoztatást kap a készülék megfelelő ártalmatlanításáról. A kábel levágásával tegye használhatatlanná a készüléket.230 Oryginalna instrukcja.
