ПОСІБНИК КОРИСТУВАЧА AquaMax Eco Expert 21000 OASE

Посібник з експлуатації

Оригінальний посібник з експлуатації.

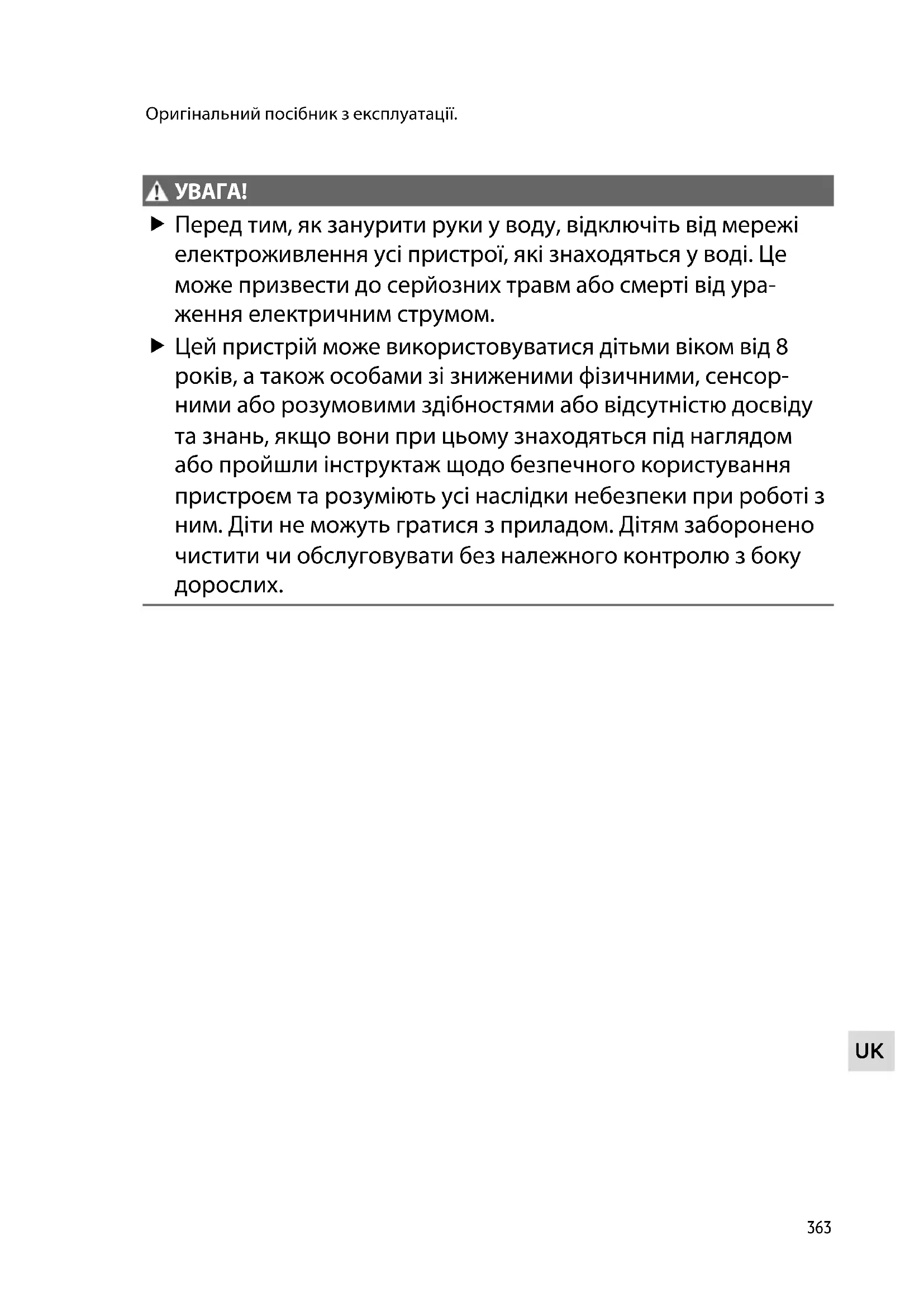

Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ура- ження електричним струмом. Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсор- ними або розумовими здібностями або відсутністю досвіду та знань, якщо вони при цьому знаходяться під наглядом або пройшли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Дітям заборонено чистити чи обслуговувати без належного контролю з боку дорослих.364 Інструкція з техніки безпеки Електричне приєднання

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні пра- вила. Електромонтажні роботи може виконувати лише кваліфікований електрик. – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати мо- жливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм. – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.

• Під’єднуйте пристрій лише у випадку, якщо його електричні характеристики збіга- ються з даними джерела живлення.

• Підключайте пристрій тільки до правильно встановленої розетки.

• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.

• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).

• Захистіть відкриті штекери та роз’єми від вологи. Безпечна експлуатація

• Не використовуйте пристрій у разі пошкодження електричних з'єднань або кор-

• Утилізуйте пристрій, якщо мережевий з’єднувальний кабель пошкоджено. Мере- жевий з’єднувальний кабель замінити неможливо.

• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібриля- тора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.

• Не переносьте і не тягніть пристрій за електричний кабель.

• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати не- безпеку падіння для людей.

• Не здійснюйте технічних змін у пристрої.

• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.

• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.

• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.UK

Використання пристрою за призначенням Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних

• Відповідно до технічних характеристик. (→ Технічні характеристики)

• З дотриманням дозволених параметрів якості води. (→ Допустимі характерис-

На прилад поширюються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.

• Ніколи не перекачуйте іншу рідину, крім води.

• Ніколи не експлуатувати без подачі води.

• Не допускати контакту з хімікатами, харчовими продуктами, легкозаймистими та вибуховими матеріалами

• Не підключати до водопроводу в будинку.

• Не для комерційного або промислового використання.

• Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У жи- тлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.366 Опис виробу

Вхід (сторона всмоктування)

З фільтрувальним кошиком (3) у разі встановлення із зануренням.

• Зі штуцером для шланга (8) в разі сухого встановлення.

Вихід (сторона нагнітання)

Патрубок зливного шлангу у ставок (напр., через течію струмка).

• Вихідний отвір може бути спрямований угору шляхом переналагодження.

Фільтрувальний кошик

• З монтажними отворами для стаціонарного монтажу у разі необхідності на землі.

• Електроживлення насоса

Вмикання/вимикання Seasonal Flow Control (SFC).

Функція SFC оптимізує оберти насоса й тим самим кількість та об'єм води залежно від температури води.

Роз'єм системи керування

За допомогою системи керування можна регулювати потужність насоса.

• Без системи керування ввімкнений насос постійно працює на повній потужності.

• Альтернативний варіант для виходу AquaMax Eco Expert 21000 та 26000.

Шлангові хомути для фіксації шлангів на наконечниках для шлангів.UK

Пристрій водонепроникний до 4 м і має захист від пилу.

Небезпечно для осіб з кардіостимулятором.

Захистіть пристрій від попадання прямих сонячних променів.

Заборонено утилізувати пристрій із звичайним побутовим сміттям.

Прочитайте інструкцію з експлуатації.

Варіанти встановлення

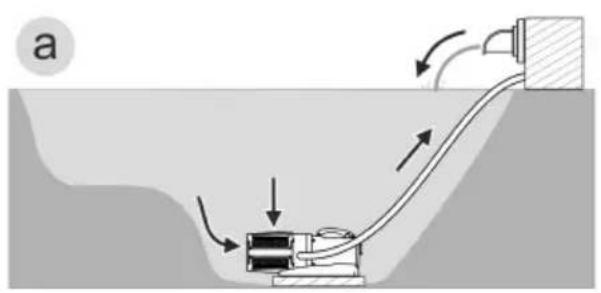

• Варіант (a): Встановлення насосу в зануреному положенні – Насос розташований у ставку та/або водоймі. – Подача води через фільтрувальний кошик.

• Варіант (b): Встановлення насосу в сухому місці – Насос встановлюється поза межами ставка та/або водойми нижче рівня повер- хні води без фільтрувального кошика. – Подача води через супутниковий фільтр або скиммер.368 Seasonal Flow Control (SFC) Функція SFC здійснює інтелектуальне регулювання витрати води або висоти подачі на підставі температури води. Таким чином потужність насоса прилаштовується до відповідного екологічного стану ставка й підтримує біологічну систему ставка за ра- хунок циркуляції води, яка залежить від температури (зимовий, міжсезонний і літній режими), упродовж усього року.

• За активованої функції SFC насос може розрізняти... – зимовий режим (температура води менше +10 °C) – міжсезонний режим (температура води від +10 °C до +17 °C) – літній режим (температура води вище +17 °C) Відповідні характеристики можна знайти на www.oase.com у розділі «Ставкові на-

• Функцію SFC можна активувати лише за умови зануреного монтажу.

• У разі використання скімера або супутнього фільтра може бути доцільним вими- кати функцію SFC через особливості установки.

• На момент відвантаження функцію SFC деактивовано. Вмикання та вимикання

Встановлення та підключення Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою). Експлуатація насоса дозволена тільки з дотриманням вказаного об’єму води. (→ Допустимі характеристики води)

• Вода для басейну й солона вода може здійснювати шкідливий вплив на оптику пристрою. Цей вплив виключає дію гарантії.

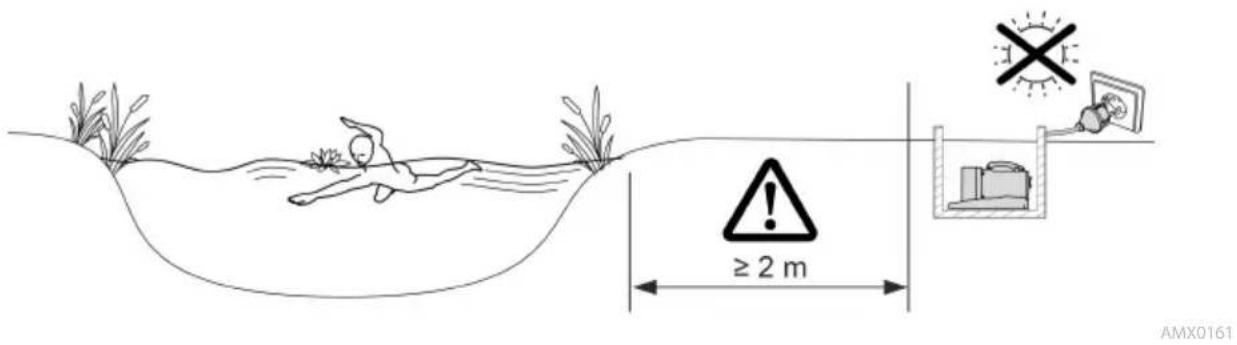

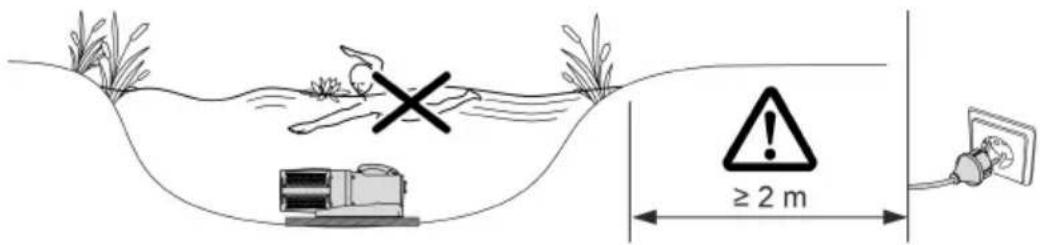

Пристрій може стати причиною серйозних травм або смерті, якщо він використову- ється в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою. Використовуйте прилад тільки якщо в воді немає людей.

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Мо- жливе отримання травм, якщо братись руками за патрубки. Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може ра- птово запуститися! Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли ме- режевий штекер вставлений в розетку. Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби за- хисту від пропонуються як додаткове обладнання. Не дозволяється піддавати компоненти пристрою впливу прямих сонячних променів протягом тривалого часу, оскільки це може призвести до їхнього по- шкодження. За потреби використовуйте захисне покриття.370 Поверніть корпус насоса Вихідний отвір насосу може бути спрямований наступним чином:

• горизонтально вправо (стандартно).

• Вертикально вгору (необхідне переналагодження).

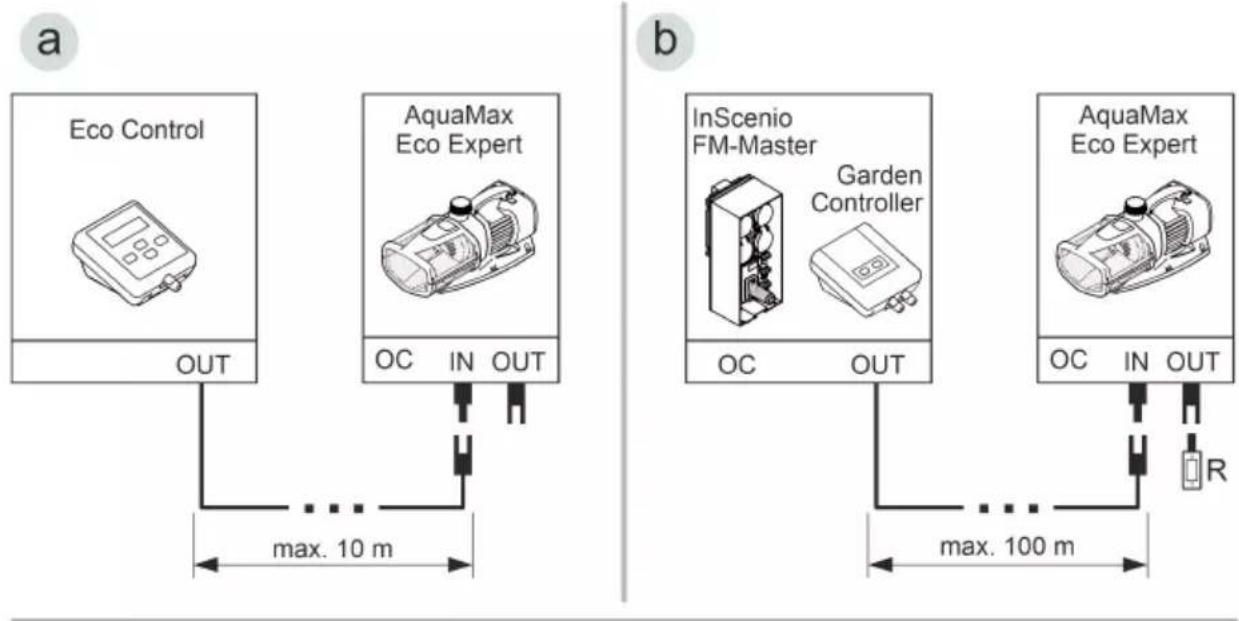

Підключення системи керування Насос можна експлуатувати із системою керування або без неї.

• За допомогою системи керування можна регулювати потужність насоса.

• Без системи керування ввімкнений насос постійно працює на повній потужності. Сумісні системи керування (приладдя):

• Eco Control Інтелектуальна система керування для насоса.

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud У застосунку «OASE Control» можна керувати макс. 10 пристроями з підтримкою OASE Control (насоси, фільтри, світильники). Інформацію про це можна знайти на www.oase.com у розділі «Розумні садові сис- теми керування й освітлення».

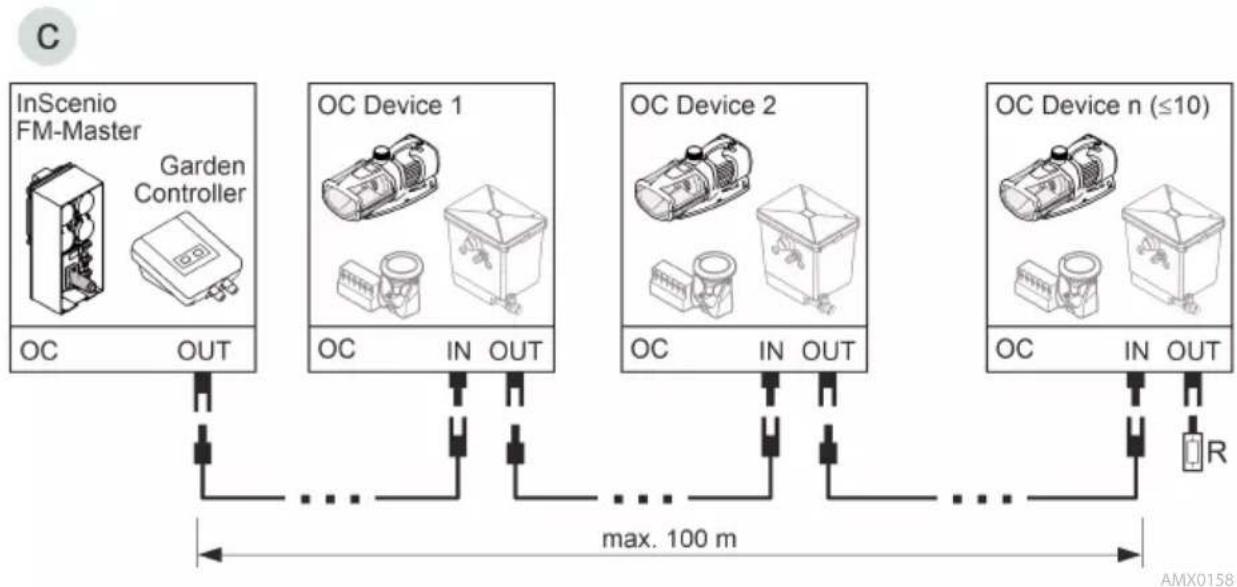

• Мережева структура OASE Control(варіант b,c) повинна закінчуватися кінцевим резистором R. Він входить до комплекту поставки InSenio FM-Master або Garden Controller.372

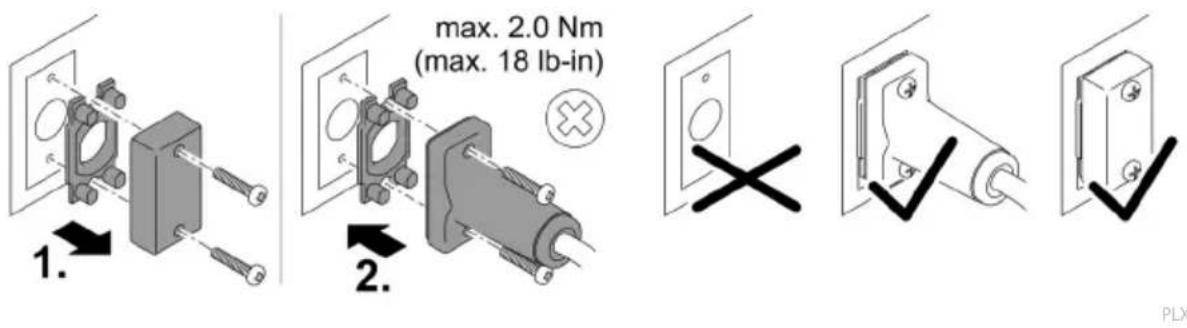

Коли вода потрапляє на штекерне з'єднання, пристрій пошкоджується. Закривайте штекерний з’єднувач або надягайте захисний ковпачок. Гумове ущільнення має бути чистим і щільно прилягати. Пошкоджену гумову прокладку слід замінити. Якщо штекерний з’єднувач буде від’єднано, старе гумове ущільнення слід замінити (> 2 роки). Завжди фіксуйте штекерний з’єднувач або захисний ковпачок обома гвинтами.UK

Занурення пристрою Підключення

Поки не вставляйте мережевий штекер в розетку! Встановлення

• Покладіть насос горизонтально на тверду поверхню.

• Переконайтесь, що насос знаходиться в безпечному положенні.

• У разі брудної або замуленої води ми рекомендуємо встановлювати насос або його компоненти, під’єднані на стороні всмоктування (скіммер, супутній фільтр, злив у днищі тощо), вище рівня дна. Це перешкоджає засмоктуванню частинок і підвищує строк служби робочого колеса.

• Експлуатуйте насос, тільки коли він занурений у воду щонайменше на 10 см. Ін- акше він може засмоктувати повітря.

За допомогою тросу при потребі можна легко витягнути насос із води. − Протягніть трос через круглі отвори на нижній оболонці фільтру та зав'яжіть на ньому вузол.374 Установка пристрою в сухому місті Підключення

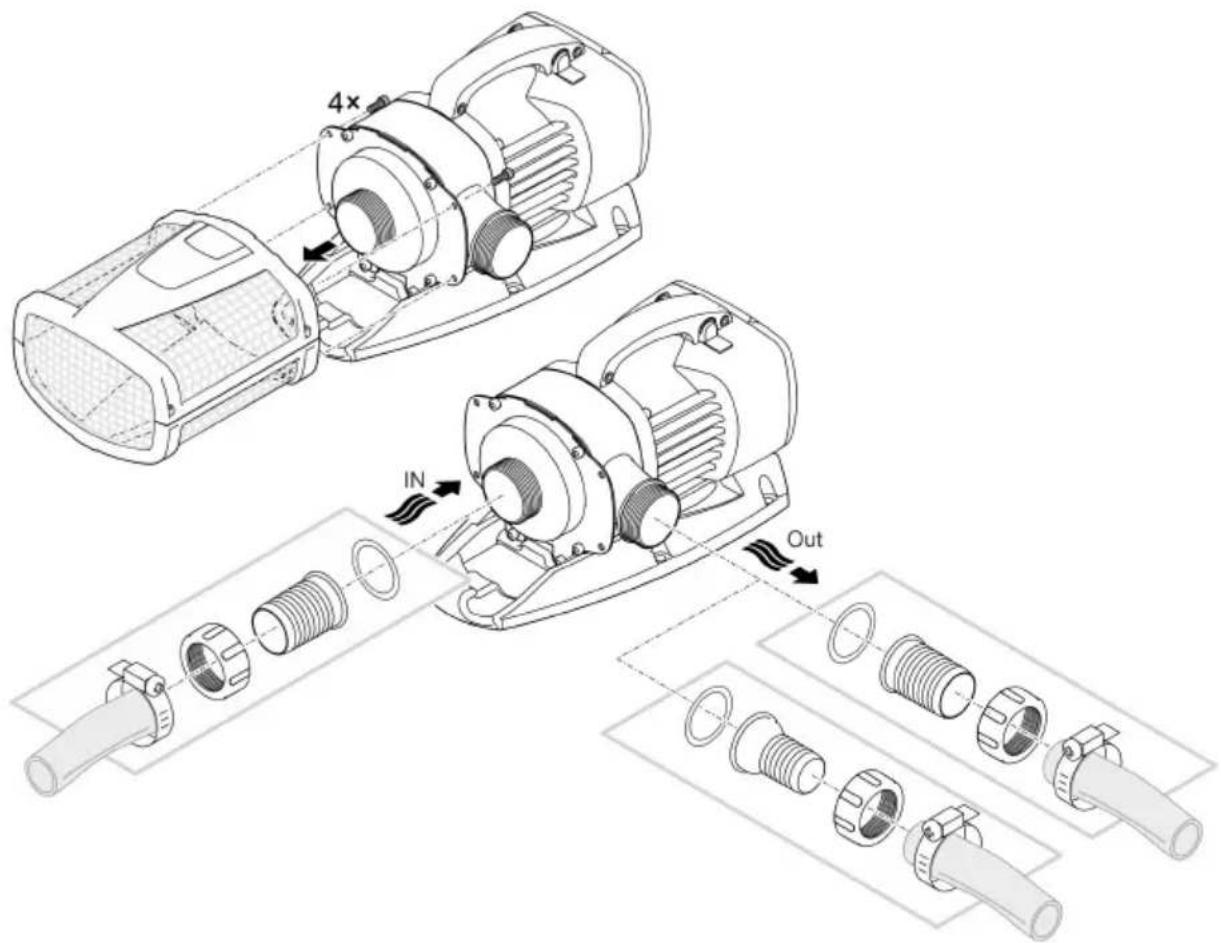

• На вході (IN) та виході (OUT) можна під’єднувати шланги або труби. – Патрубки для шлангів входять до комплекту поставки. Їхній монтаж буде опи- сано нижче.

• Насос може пропускати частинки розмірами до 11 мм. Якщо частинки більшого розміру, насос блокується. Ми радимо встановлювати на стороні всмоктування фільтр або скіммер.

• Покладіть насос горизонтально на тверду поверхню.

• Переконайтесь, що насос знаходиться в безпечному положенні.

• Захищайте насос від впливу прямих сонячних променів.

• Місце встановлення має добре вентилюватися, щоб насос не перегрівався.

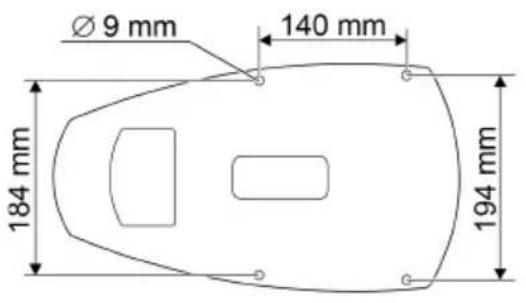

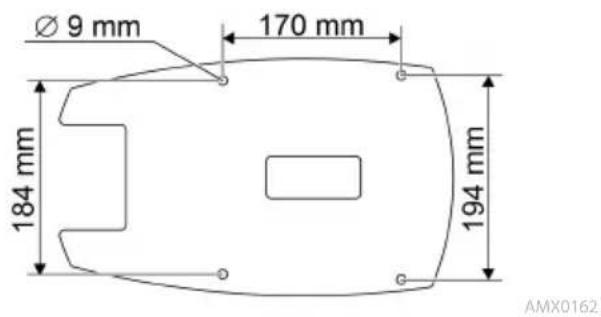

Для стійкого положення пристрій можна прикрутити гвинтами до придатної ос-

AMX0162376 Введення в експлуатацію

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чут- ливі електричні елементи. Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкоди-

Експлуатувати насос, тільки коли він занурений чи вкритий водою.

• Увімкнення: Вставте штекер в розетку. – Пристрій увімкнеться після короткої стартової фази.

• Вимкнення: Витягніть штекер із розетки. Environmental Function Control (EFC) Під час уведення в експлуатацію, а потім під час експлуатації кожні 20– 40 хвилин насос автоматично виконує попередньо запрограмовану самодіагностику (Environmental Function Control (EFC)). Насос визначає, в якому стані він знахо- диться: сухий хід/блокування або в зануреному стані. У випадку роботи на суху/бло- кування насос автоматично вимикається через 60 - 120 секунд. У разі виникнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть пе- решкоду. Після цього пристроєм знову можна користуватися.UK

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього кон- тролю пристрою можуть вимикати пристрій і автоматично вмикати знову. Перед проведенням робіт на пристрої витягнути вилку з розетки.

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди твари- нам, рослинам та навколишньому середовищу. По можливості очищайте пристрій чистою водою та м’якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

• Витягніть штекер та від'єднайте усі підключення.

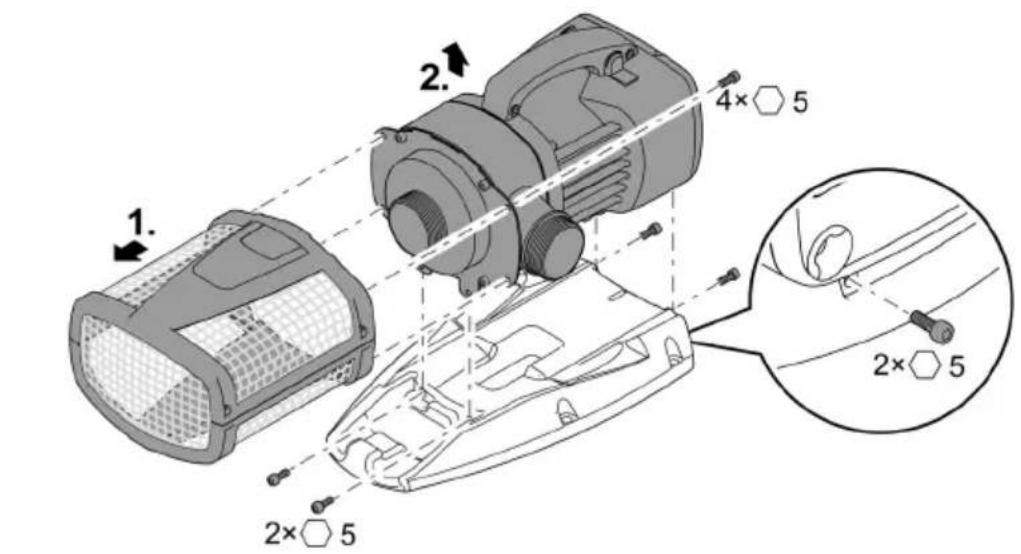

• Розберіть пристрій, як показано на малюнку.

Очищення пристрою Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. − Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні: – Фільтр насоса PumpClean від OASE. – Побутові засоби для чищення на основі оцтової кислоти та хлору.

• Ретельно промити всі деталі чистою водою після чистки.378 Очищення/заміна турбіни

Робоче колесо запускається підшипником у блоці двигуна. Цей підшипник є швид- козношуваною деталлю й замінюється разом із робочим колесом. Заміна підшипника вимагає спеціальних навичок та інструментів. Для заміни під- шипника передайте пристрій дилеру OASE, або надішліть насос до OASE.

У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну стружку). Частинки, що прилипли, можуть пошкодити робоче колесо та блок

Перш ніж встановлювати робоче колесо, обережно видаліть усі частинки.

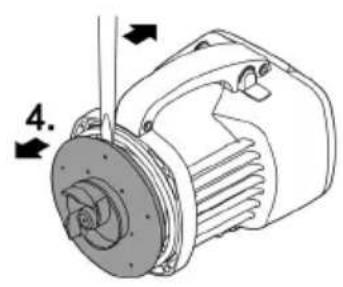

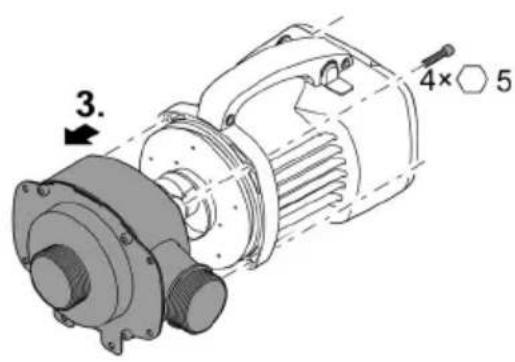

• Розберіть блок двигуна, як показано на малюнку.

• Очистьте компоненти щіткою під чистою водою.

• Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зно- шені деталі.

• Зберіть блок двигуна у зворотній послідовності.

Зберігання пристрою, в т. ч. взимку Пристрій здатен витримувати морози до -20°C. У випадку зберігання за межами ста- вка пристрій слід ретельно почистити водою та м'якою щіткою, перевірити на наяв- ність пошкоджень і зберігати у зануреному або заповненому стані. Ніколи не зану- рюйте штекер для підключення до електромережі у воду! Усунення несправностей Несправність

Насос не запускається

Немає напруги в електрич-

Перевірити напругу в мережі

Немає керувальної напруги (лише за наявності опціо- нальної зовнішньої сис- теми керування)

Перевірте з’єднання з мережевою

OASE Eco Control або OASE Control ; за потреби ввімкніть через нього насос

Лінії підведення перегнуто

Прокласти лінії підведення без пере-

Лінії підведення засмічені Перевірити/прочистити лінії підве-

Усунути блокування, перевірити вільне обертання турбіни Насос не працює Недостатня потужність

Корпус фільтра заблокова-

Почистити частини фільтра Надто великі втрати в тру-

Укоротіть шланги до необхідної міні- мальної довжини, видаліть непотрі- бні з’єднувальні деталі, викорис- тайте шланги більшого діаметру

Тугий хід робочого колеса

Перевірте легкість ходу робочого ву-

Через короткий проміжок часу насос вимикається

Вода дуже забруднена Очистити насос Турбіна заблокована

Усунути блокування, перевірити вільне обертання турбіни Насос працював без води

Перевірте/прочистьте лінії підве-

збільште глибину занурення (щонайменше 10 см від поверхні

Дотримуйтеся максимально допус- тимої температури води. (→ Технічні характеристики)380 Технічні характеристики Технічні данні пристрою

Напруга мережі живлення

50/60 50/60 50/60 50/60 Макс. споживана потужність

Макс. потужність подачі

8,0 8,5 9,0 9,5 Ступінь захисту

IP68 IP68 IP68 IP68 Макс. глибина занурення

G2½ G2½ З’єднання шла-

Макс. розмір частинок бруду

Підвідна площа фільтра

(→ Допустимі характеристики води) Поза експлуата-

Температура на- вколишнього сере-

При експлуатації та конвекції

При експлуатації та примусовому охолодженні

Довжина з'єднувального кабелю

Допустимі характеристики води

Солона вода Значення pH

8 … 15 8 … 15 20 … 30 Вільний хлор

Загальний сухий залишок

Деталі, що швидко зношуються

• Підшипник у блоці двигуна

Цей пристрій заборонено утилізувати разом із побутовими відходами. Утилізуйте пристрій тільки через передбачену для цього систему повернення від- ходів для переробки. У разі виникнення питань звертайтеся до місцевого підприємства з утилізації від- ходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу. Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непри- датним для використання.382 Оригинал руководства по эксплуатации.
