РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AquaMax Eco Expert 21000 OASE

Руководство по эксплуатации

6,8 … 8,5 7,2 … 8,3 7,5 … 8,5 Tvrdosť

8 … 15 8 … 15 20 … 30 Voľný chlór

Описание на продукта

• Вертикално, сочейки нагоре (необходима е модификация).

Пускане в експлоатация

Наконечник для шланга ∅50 мм

Наконечник для шланга ∅38 мм

Температура води (у зануреному по-

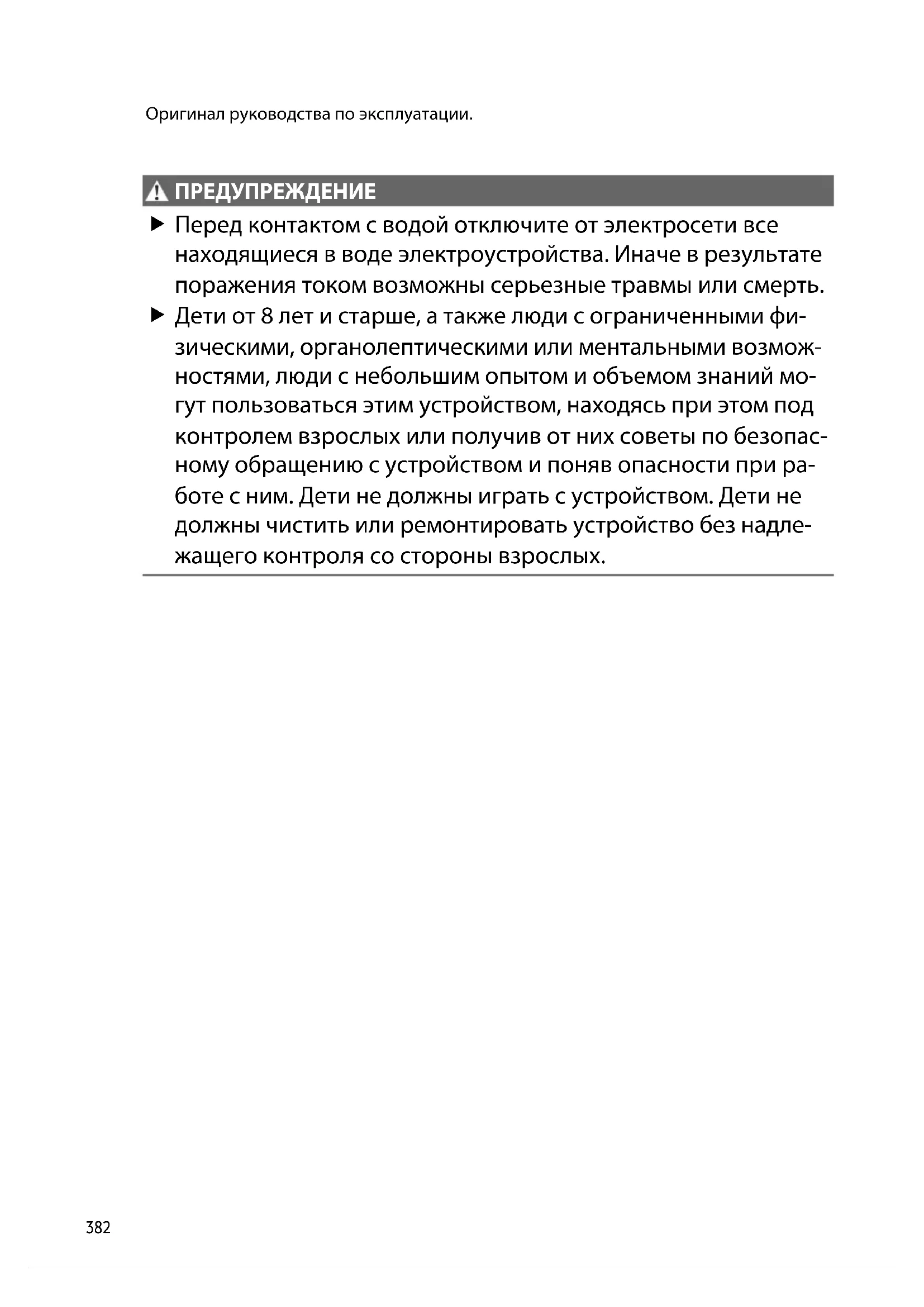

ПРЕДУП РЕ ЖДЕНИ Е ПРЕДУПРЕЖДЕНИЕ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть. Дети от 8 лет и старше, а также люди с ограниченными фи- зическими, органолептическими или ментальными возмож- ностями, люди с небольшим опытом и объемом знаний мо- гут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопас- ному обращению с устройством и поняв опасности при ра- боте с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надле- жащего контроля со стороны взрослых.RU

Указания по технике безопасности Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный элек-

– Квалифицированный электрик должен иметь специальное образование, обла- дать знаниями и опытом и должен иметь право выполнять работы по электро- подключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления. – При возникновении вопросов и проблем обращайтесь к специалисту-элек-

• Подключайте устройство к сети только в том случае, когда электрические харак- теристики устройства соответствуют данным сетевого электропитания.

• Подключайте устройство только к розетке, установленной по инструкции.

• Устройство должно быть защищено автоматическим выключателем (УДТ) с макси- мальным расчетным током утечки 30 мА.

• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).

• Защищайте от влаги открытые штекеры и гнезда розеток. Безопасный режим работы

• Нельзя пользоваться устройством, если его корпус или электрические кабели по-

• Данное устройство нужно утилизировать, если его сетевой кабель окажется по- врежденным. Сетевой кабель замене не подлежит.

• Рабочий узел содержит магнит с сильным магнитным полем, которое может по- влиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.

• Не переносите и не тяните устройство, держа его за электрический кабель!

• Укладывайте электрокабели так, чтобы они были защищены от возможных повре- ждений и чтобы люди не могли через них споткнуться.

• Запрещается вносить изменения в конструкцию устройства.

• В устройстве разрешается выполнять только те работы, которые описаны в дан- ном руководстве по эксплуатации.

• Используйте только оригинальные запчасти и принадлежности.

• Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.384 Использование прибора по назначению Описанное в данном руководстве по эксплуатации изделие разрешается использо- вать только следующим образом:

• Для перекачивания обычной прудовой воды в фильтровальные системы, в си- стемы искусственных водопадов и ручьев.

• При соблюдении технических параметров. (→ Технические параметры)

• При соблюдении допустимых технических параметрах воды. (→ Допустимые по- казатели качество воды) На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.

• Работать с другой жидкостью, кроме воды, запрещается.

• Никогда не эксплуатируйте без протока воды.

• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспла- меняющимися или взрывчатыми материалами.

• Не подключайте к домашнему водоснабжению.

• Не разрешается использование ни для производственного, ни для промышлен- ного назначения.

• Согласно EMV (электромагнитная совместимость) данное устройство относится к классу A. В жилой среде устройство может вызвать помехи радиоприему. В обя- занности пользователя входит принятие соответствующих мер.RU

Вход (сторона всасывания)

С фильтровальной корзинкой (3) в погруженном состоянии.

• Со шланговым наконечником (8) при размещении в сухом месте.

Выход (напорная сторона)

Штуцер для подключения обратного слива в водоем (напр. вместе с ручьем).

• При переналадке выход можно расположить вверх.

С монтажными отверстиями для неподвижного размещения на дне при необходи-

Seasonal Flow Control (SFC) включить / выключить.

Функция SFC оптимизирует число оборотов насоса и таким образом количество и высоту перекачиваемой воды в зависимости от температуры воды.

Подключение системы управления

Производительность насоса может регулироваться контролером.

Без наличия контроллера включенный насос постоянно работает на полной мощ-

Шланговый наконечник ∅ 50 мм

Шланговый наконечник ∅ 38 мм

• Альтернатива для выхода для моделей AquaMax Eco Expert 21000 или 26000.

Шланговые зажимы для закрепления шлангов на шланговых наконечниках.386 Символы на приборе

Устройство пыле- и водонепроницаемое до глубины погружения 4 м.

Представляет опасность для людей с кардиостимулятором.

Защищайте устройство от воздействия прямых солнечных лучей.

Данное устройство нельзя утилизировать вместе с обычными домаш- ними отходами.

Прочитайте руководство по эксплуатации!

Варианты подключения

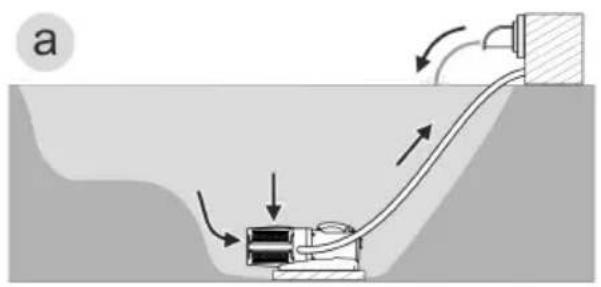

• Вариант (a): Насос расположен в погруженном состоянии – Насос устанавливают в пруду или бассейне. – Подача воды выполняется через фильтровальную корзинку.

• Вариант (b): Насос расположен в сухом месте – Насос устанавливается без фильтровальной корзинки вне пруда или бассейна, но ниже уровня воды в нем. – Подача воды выполняется без фильтровальной корзинки только через вспомо- гательный фильтр или скиммер.RU

Seasonal Flow Control (SFC) Функция системы сезонного регулирования потока SFC интеллектуально регули- рует количество воды или напор в зависимости от температуры воды. Таким обра- зом производительность насоса круглый год настраивается на экологию пруда и поддерживает биологию пруда благодаря циркуляции воды в зависимости от тем- пературы (зимний период, переходный период и летний период).

• Когда функция SFC активна, насос различает между ... – зимним периодом работы (температура воды составляет менее +10 °C) – переходным периодом работы (температура воды составляет +10 °C ... +17 °C) – летним периодом работы (температура воды составляет более +17 °C) Соответствующие графики можно найти на сайте по ссылке: www.oase.com в ка- тегории товаров "Насосы для прудов".

• Функцию SFC можно активировать исключительно при установке в погруженном

• При использовании скиммера, сателлитного фильтра мы рекомендуем, в зависи- мости от установки, отключать функцию SFC.

• При поставке функция SFC деактивирована. Включение/Выключение

AMX0024388 Установка и подсоединение Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды). Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Допустимые показатели качество воды)

• Вода в бассейне или соленая вода может оказывать вредное воздействие на оп- тику прибора. Гарантия на эти повреждения не распространяется.

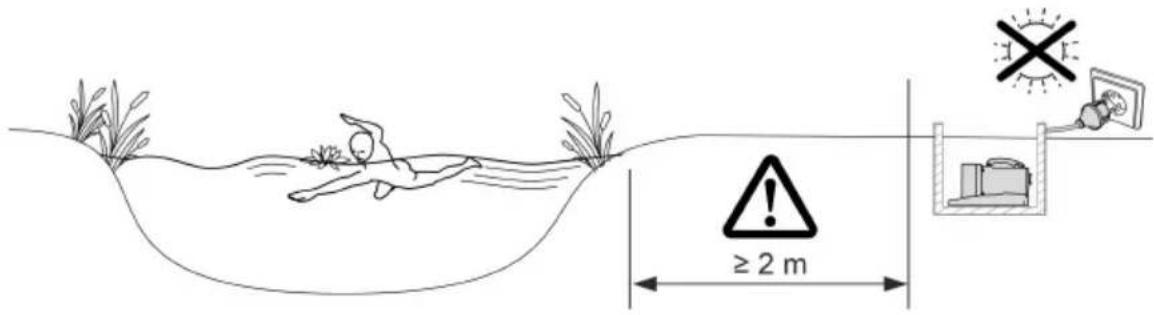

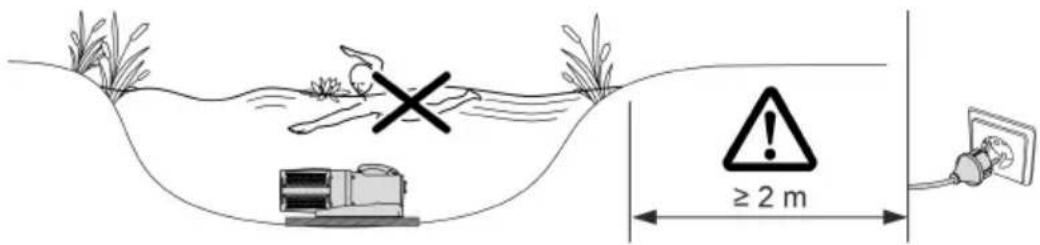

ПРЕДУПРЕЖДЕНИЕ Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для ку- пания. Дефектные части электрооборудования могут привести к возникновению опасного электрического напряжения в воде. Устройство можно эксплуатировать только тогда, когда в воде не находятся

Вращающиеся части на участке всасывающего и напорного штуцеров. Возможны травмы, если пальцы попадут в штуцеры. Обратите особое внимание: Остановившееся по причине перегрузки устройство может неожиданно самостоятельно включиться! Не держите пальцы в отверстиях всасывающего или напорного штуцера когда штепсельная вилка вставлена в розетку. Если во время работы к штуцерам имеется свободный доступ, напр. когда к ним не подключены шланги, то установите на этих отверстиях подходящие огражде- ния для защиты от контакта. Защиту от контакта можно приобрести как комплек- тующий компонент. Все компоненты устройства не должны подвергаться длительному воздей- ствию прямых солнечных лучей, поскольку такое воздействие может привести к их повреждению. При необходимости используйте защитное покрытие.RU

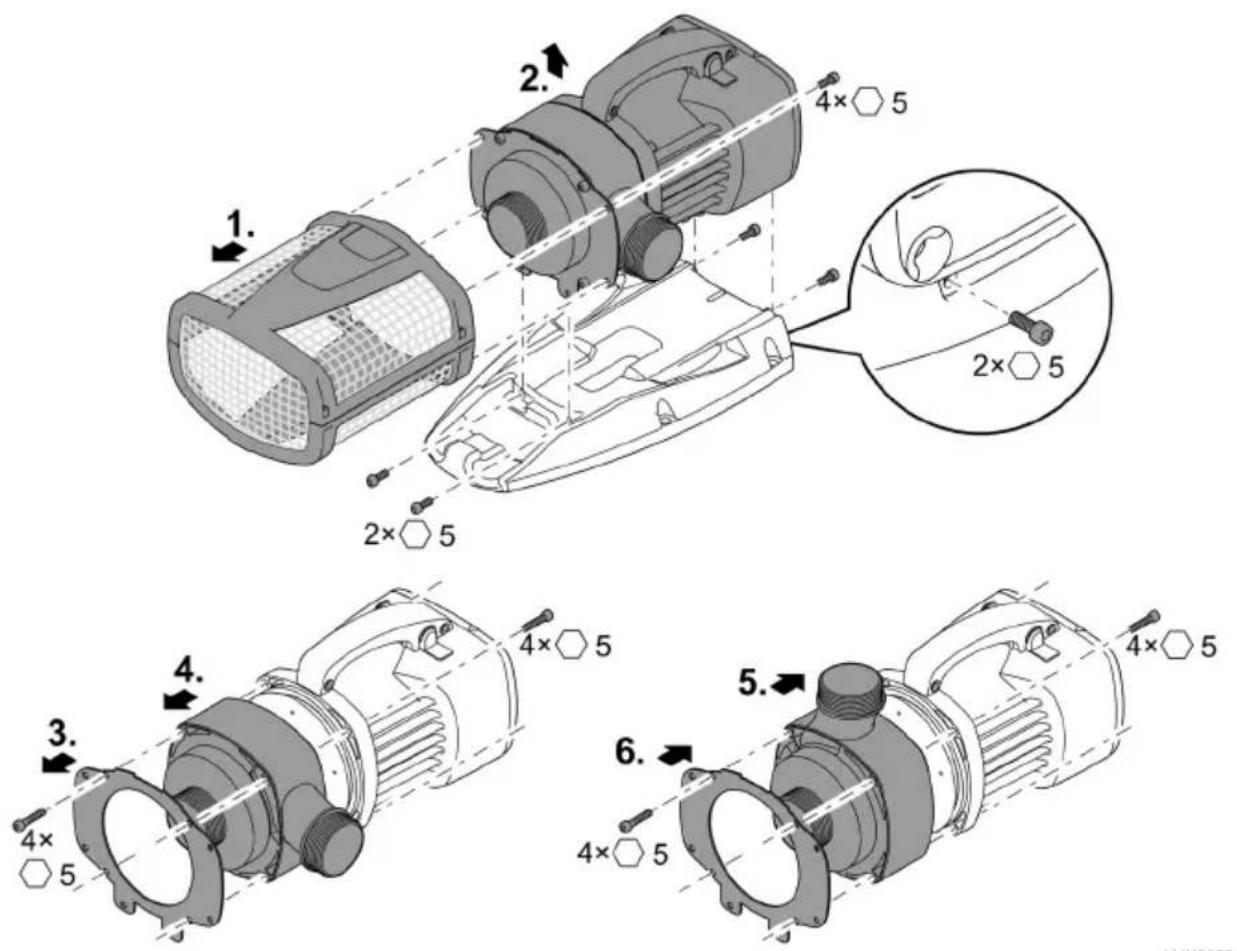

Повернуть корпус насоса Выход из насоса можно расположить следующим образом:

• Горизонтально, направлен вправо (стандарт).

• Вертикально, направлен вверх (необходима переналадка).

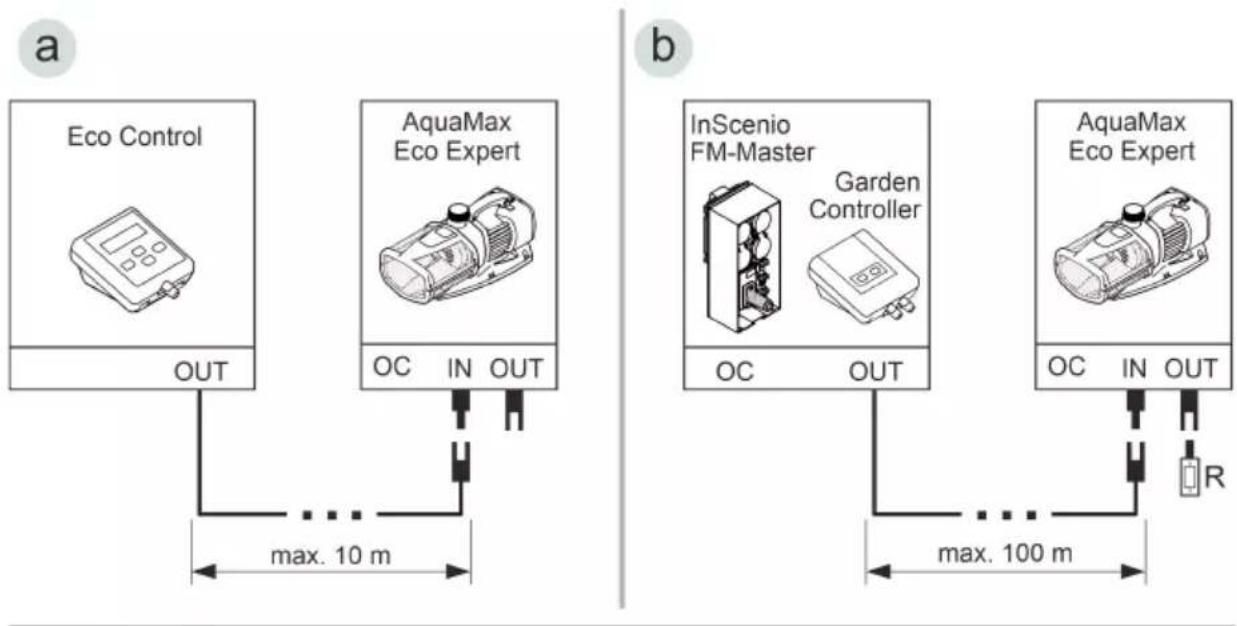

AMX0023390 Подключение блока управления Насос может работать как с контроллером, так и без него.

• Производительность насоса может регулироваться контролером.

• Без наличия контроллера включенный насос постоянно работает на полной мощ-

Компактные контроллеры (аксессуары):

• Eco Control Интеллигентный контроллер для насоса:

• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud До 10 OASE-устройств с портативными пультами управления (насосы, фильтры, светильники) можно контролировать через приложение "OASE Control". Информацию об этом можно найти на сайте по ссылке: www.oase.com в разделе "Умное управление садом и освещением".

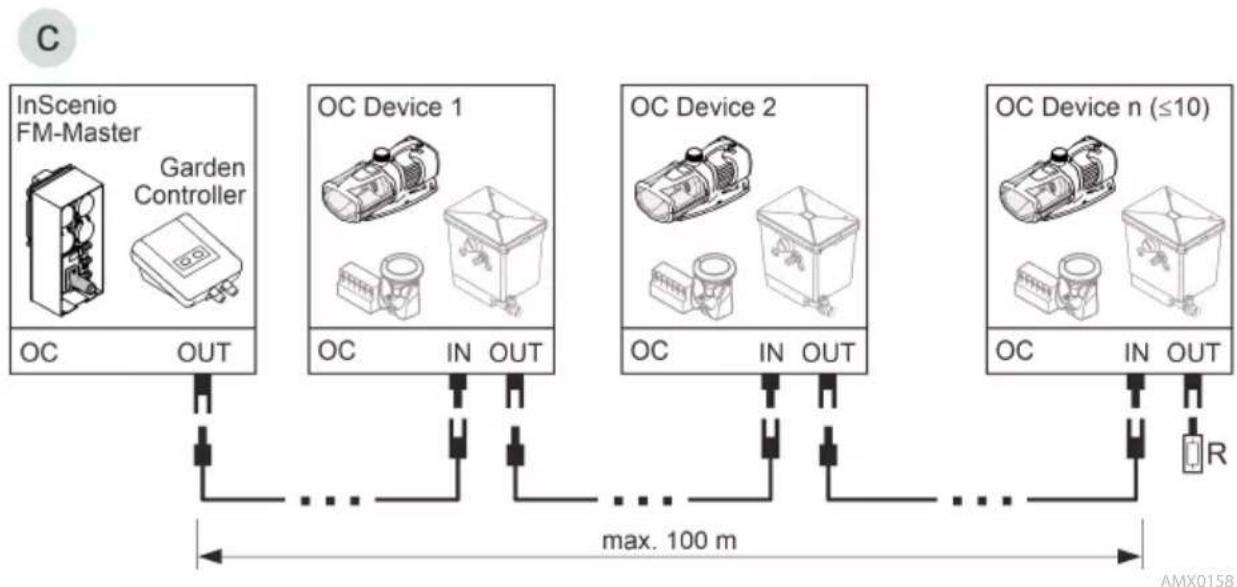

• Сеть для OASE Control (вариант в, c) должна быть оконцована согласующим рези- стором R. Что и входит в объем поставки InSenio FM-Master или Garden Controller.RU

Устройство выйдет из строя, если вода попадет в штекерное соединение. Загрузите штекерное соединение или насадите на штекерное соединение защит- ный колпак. Резиновый уплотнитель должен быть чистым и точно подогнанным по размеру. Поврежденное резиновое уплотнение нужно заменить. Если штекерное соедине- ние ослаблено, необходимо заменить старое резиновое уплотнение (более 2 лет). Всегда фиксируйте штекерное соединение или закрывайте защитным колпаком двумя винтами.392 Установка устройства в погруженном положении Подсоединение

Сетевой штекер пока не вставляйте в розетку!

• Размещайте насос горизонтально на прочном основании.

• Обеспечьте устойчивое положение устройства.

• Наша рекомендация: устанавливать насос или его компоненты, подключенные к стороне всасывания (скиммер, сателлитный фильтр, сливной трап и т. д.), выше уровня земли, если вода мутная или грязная. Это позволит уменьшить всасыва- ние частиц, что увеличит срок службы ходового узла.

• Включайте насос в работу только тогда, когда он покрыт водой не менее чем на 10 см. В противном случае он может набрать воздуха.

С помощью троса насос можно при необходимости просто вытянуть из воды. − Протяните трос через круглые отверстия на нижней фильтровальной чаше и завяжите на нем узел.RU

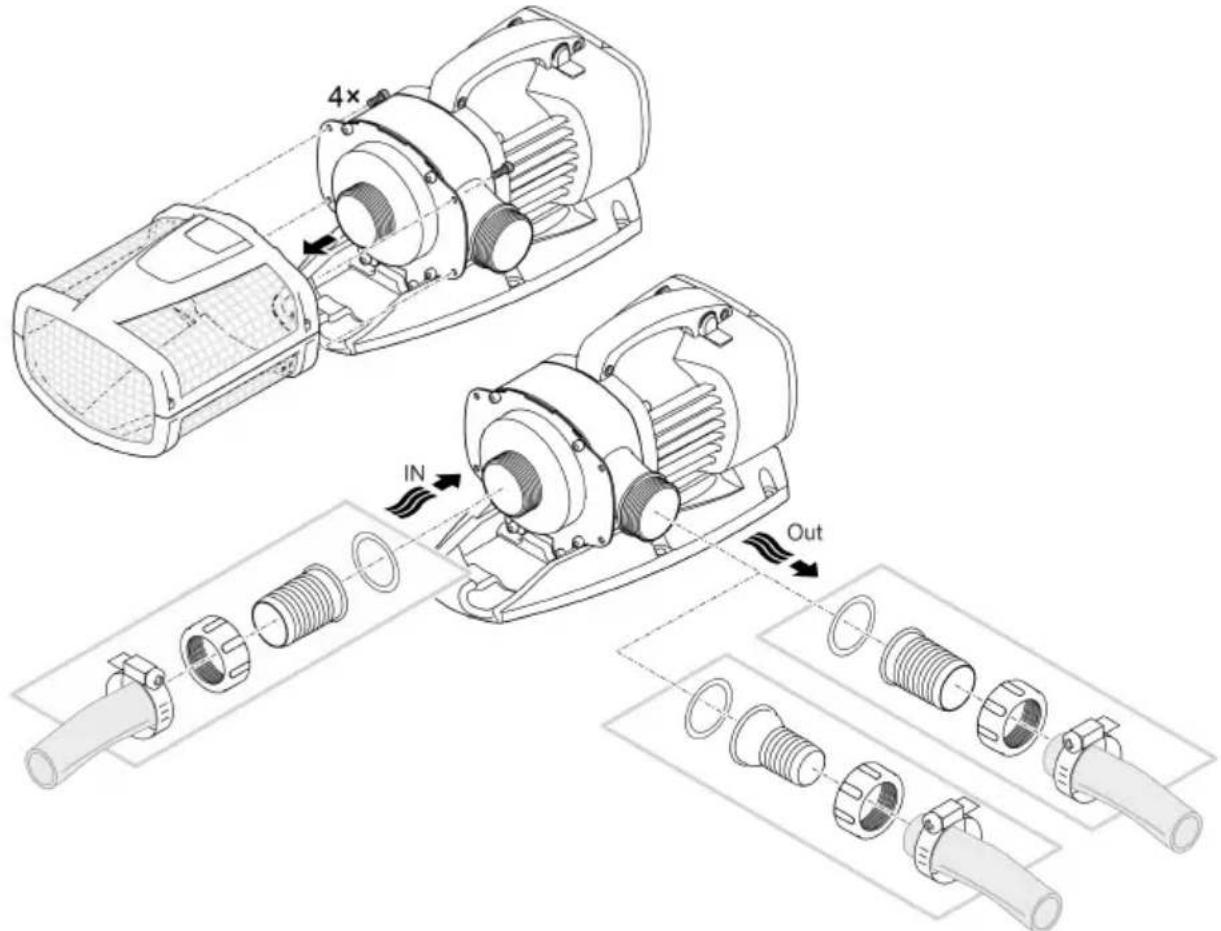

Установка прибора в сухом месте Подсоединение

• К выходу (IN) и входу (OUT) можно подключать шланги или трубы. – Штуцеры для шлангов входят в комплект поставки. Ниже описана их установка.

• Насос может через себя пропускать частицы размером до 11 мм. С более круп- ными частицами происходит блокировка самого насоса. Наша рекомендация: установить фильтр или скиммер на стороне всасывания.

Сетевой штекер пока не вставляйте в розетку!394

• Размещайте насос горизонтально на прочном основании.

• Обеспечьте устойчивое положение устройства.

• Насос не должен подвергаться воздействию прямого солнечного света.

• Место установки должно хорошо проветриваться для предотвращения пере- грева самого насоса.

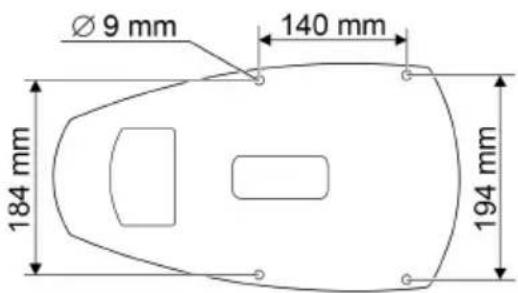

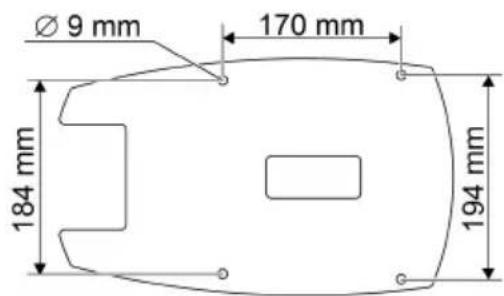

Для стабильного положения устройства его можно соединить винтами с подхо- дящим основанием.

Устройство выйдет из строя, если его эксплуатировать вместе с регулятором ярко- сти. В устройстве используются чувствительные электрические компоненты. Не подключайте устройство к источнику питания с регулированием яркости.

Насос не должен работать всухую. Это может вызвать поломку самого насоса. Включайте насос в работу только тогда, когда он полностью погружен в воду или залит водой.

Включение/выключение

• Включить: Вставьте штекер в розетку. – Устройство включается после короткой стартовой фазы.

• Выключить: Выньте штекер из розетки. Environmental Function Control (EFC) Насос автоматически выполняет предварительно запрограммированное самоте- стирование при запуске, а затем каждые 20... 40 минут во время работы (Environmental Function Control (EFC)). Насос самостоятельно определяет свое ра- бочее состояние - или он находится на холостом ходу/блокировка или находится в погруженном состоянии. В случае нахождения на холостом ходу/блокировке насос отключается автоматически прим. через 60 - 120 секунд. В случае сбоя в работе от- ключите подачу напряжения и "затопите насос водой" или устраните мешающее этому препятствие. После этого Вы снова можете эксплуатировать устройство.396 Очистка и уход

Опасность получить травму от непреднамеренного включения. Внутренние кон- трольные функции могут устройство отключать и снова его автоматически вклю-

Перед началом работ с прибором необходимо вынуть сетевой штекер из ро-

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабо- чие функции и нанести ущерб животным, растениям и окружающей среде. Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие

• Выньте штепсельную вилку и отсоедините все подключения.

• Разберите устройство как это показано на рисунке.

Почистить устройство Чистите устройство по мере необходимости, но не реже 2-х раз в год. − В насосе нужно чистить прежде всего рабочий узел и корпус.

• Рекомендуемое чистящее средство при стойких отложениях извести: – Очиститель насоса PumpClean OASE. – Бытовое моющее средство без содержания хлора и уксуса.

• После очистки тщательно промыть все детали чистой водой.RU

Очистка/замена рабочего узла

Рабочий узел в моторном блоке вращается на подшипниковой опоре. Эта подшип- никовая опора является изнашивающейся частью и должна заменяться одновре- менно с рабочим узлом. Замена блока требует особых знаний и инструментов. Поручите дилеру фирмы OASE заменить подшипник или отправьте насос на фирму OASE.

Рабочий узел содержит сильный магнит, который притягивает намагниченные ча- стицы (напр., железную стружку). Оставшиеся частицы могут причинить рабочему узлу и блоку электромотора непоправимый вред. Перед монтажом рабочего узла очистите его от прилипших частиц.

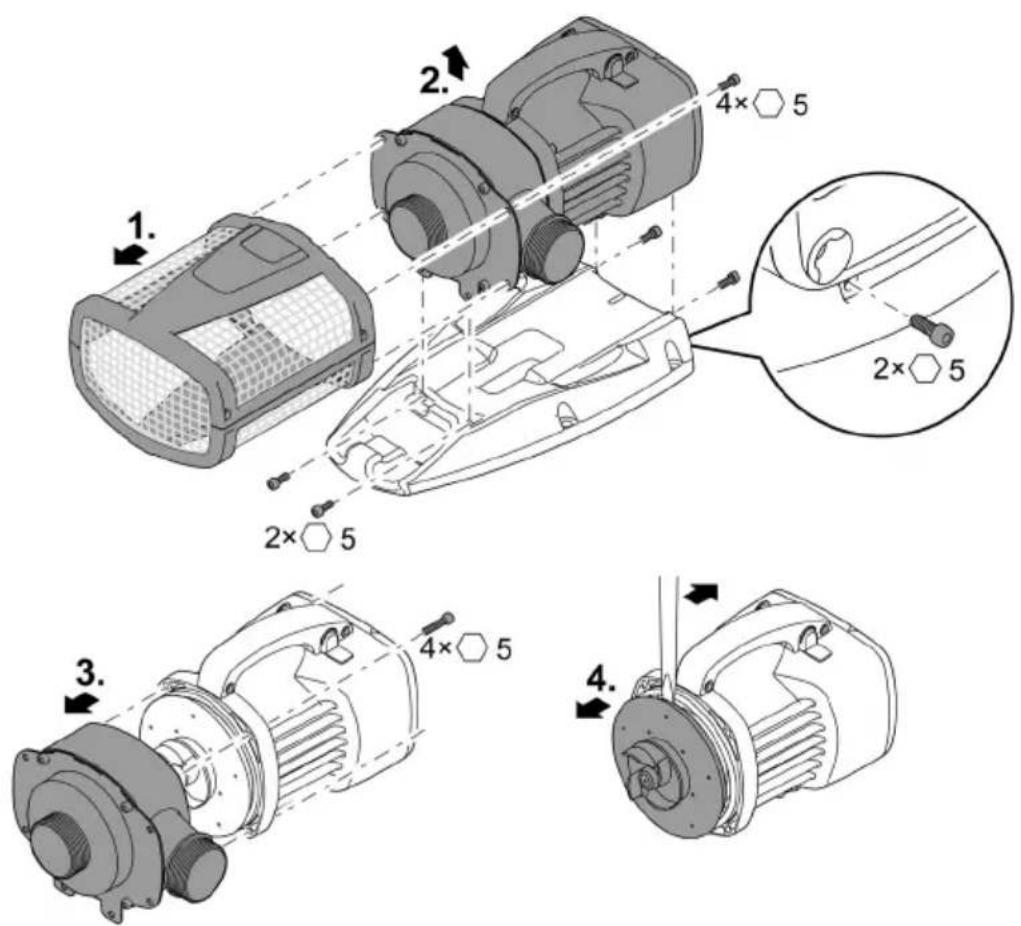

• Разберите блок цилиндров двигателя как это показано на рисунке.

• Почистите все компоненты щеткой в чистой воде.

• Проверьте все части на наличие повреждений. Замените поврежденные или из- ношенные части.

• Сборку блока цилиндров двигателя выполните в обратной последовательности.

AMX0026398 Хранение на складе/хранение в зимнее время Прибор морозоустойчив до минус 20 °C. Если Вы будете хранить прибор вне водо- ема, тщательно вычистите его мягкой щеткой и водой, проверьте, нет ли поврежде- ний, и храните его в погруженном или заправленном водой состоянии. Штекер не должен находиться в воде! Устранение неисправности Неисправность

Устранение неисправности Насос не запускается

Нет сетевого напряжения Проверьте сетевое напряжение. Напряжение в цепи управ- ления отсутствует (только с опциональным внешним управлением) Проверьте подключение к OASE Eco Control или к сети OASE Control; при необходимости включите насос

Подводящие линии со-

Проложите подводящие линии без

Подводящие линии засори-

Проверьте/прочистите подводящие

Рабочий узел заблокиро-

Устраните причину блокировки, проверьте легкость хода рабочего

Насос не перекачивает

Недостаточная производи- тельность насоса

Корпус фильтра засорился Почистите корпус фильтра Слишком высокие потери в подводящих линиях

Укоротите шланги до необходимого минимума, удалите ненужные соеди- нительные детали; используйте шланги большего диаметра Тяжелый ход рабочего узла

Проверьте легкость хода рабочего

После непродолжительной работы насос отключается

Очень грязная вода Почистите насос Рабочий узел заблокиро-

Устраните причину блокировки, проверьте легкость хода рабочего

Насос работал всухую

Проверьте/очистите токоподводя- щее линии, увеличьте глубину по- гружения (не менее 10 см ниже по- верхности воды) Слишком высокая темпера-

Учитывайте максимально допусти- мую температуру воды. (→ Технические параметры)RU

Технические параметры Технические характеристики устройства

50/60 50/60 50/60 50/60 Макс. потребляемая мощность

IP68 IP68 IP68 IP68 Макс. глубина погружения

Макс. размер частиц грязи

Площадь фильтра на стороне подачи

Температура воды (размещение в по- груженном состоя-

(→ Допустимые показатели качество

-20 ... +35 -20 ... +35 -20 ... +35 -20 ... +35 Температура окру- жающей среды (размещение в су-

В работе при естественной циркуляции воз-

В работе при принудительном

Длина соединительного кабеля

12,0 12,0 14,9 14,9400 Допустимые показатели качество воды

Чистая вода Вода в бассейне Соленая вода Значение pН

8 … 15 8 … 15 20 … 30 Свободный хлор

<0,3 <0,6 <0,3 Содержание хлоридов

Изнашивающиеся детали

• Подшипник в моторном блоке

Данное устройство нельзя утилизировать вместе с домашними отходами! Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров. При возникновении вопросов и проблем обращайтесь в местную фирму утилиза- ции. Там вы получите информацию о правильной утилизации устройства. Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.ZH
