РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AquaMax Eco Premium 20000 OASE

Руководство по эксплуатации

Пускане в експлоатация

• На помпата почиствайте особено работния елемент и корпуса.

Температура води (у зануреному по-

Температура води (у зануреному по-

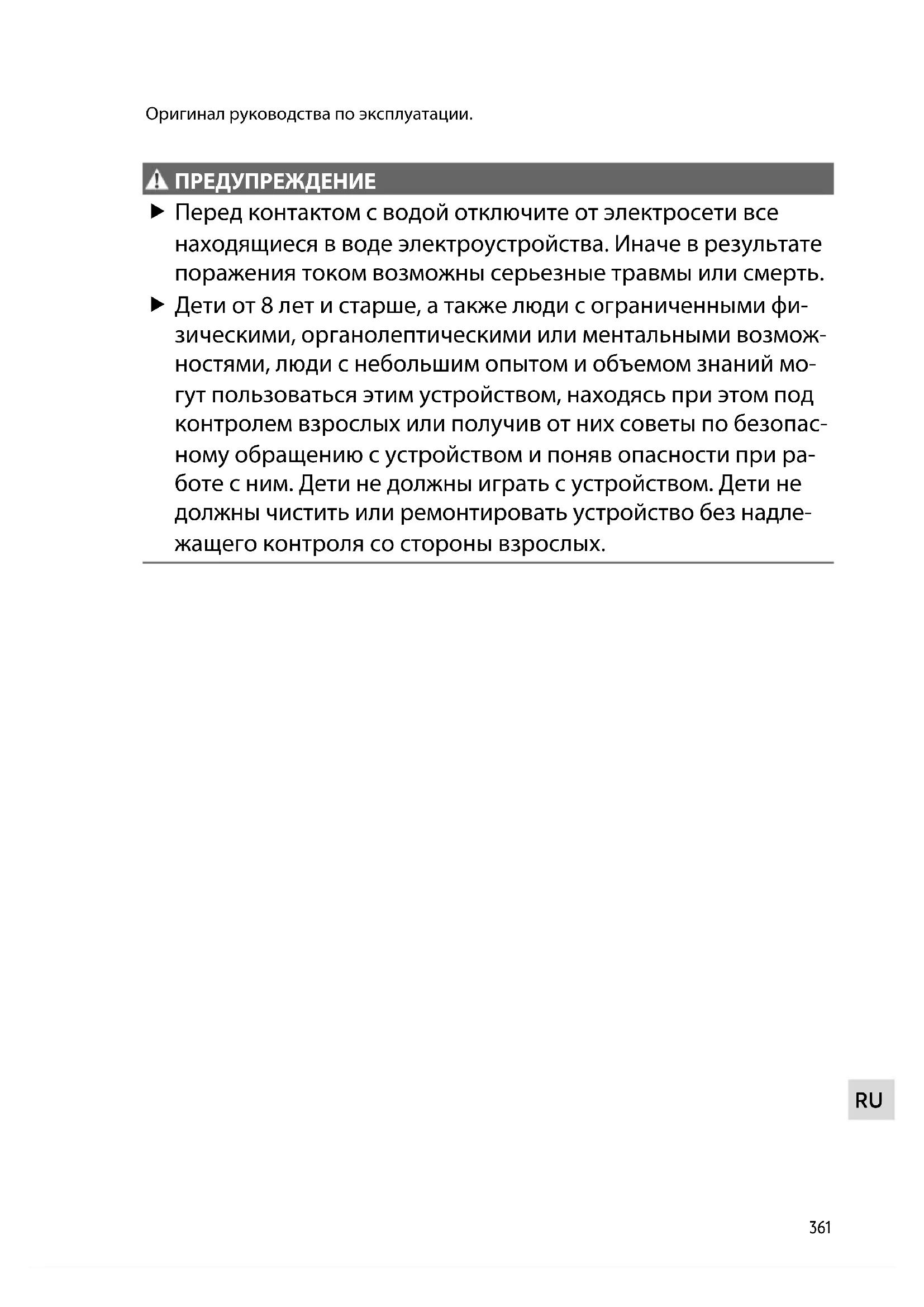

Оригинал руководства по эксплуатации.

ПРЕДУП РЕ ЖДЕНИ Е ПРЕДУПРЕЖДЕНИЕ Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть. Дети от 8 лет и старше, а также люди с ограниченными фи- зическими, органолептическими или ментальными возмож- ностями, люди с небольшим опытом и объемом знаний мо- гут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопас- ному обращению с устройством и поняв опасности при ра- боте с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надле- жащего контроля со стороны взрослых.362 Указания по технике безопасности Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный элек-

– Квалифицированный электрик должен иметь специальное образование, обла- дать знаниями и опытом и должен иметь право выполнять работы по электро- подключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления. – При возникновении вопросов и проблем обращайтесь к специалисту-элек-

• Подключайте устройство к сети только в том случае, когда электрические харак- теристики устройства соответствуют данным сетевого электропитания.

• Подключайте устройство только к розетке, установленной по инструкции. Устройство должно быть защищено автоматическим выключателем с максималь- ным расчетным током утечки 30 мА.

• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).

• Защищайте от влаги открытые штекеры и гнезда розеток. Безопасный режим работы

• Нельзя пользоваться устройством, если его корпус или электрические кабели по-

• Данное устройство нужно утилизировать, если его сетевой кабель окажется по- врежденным. Сетевой кабель замене не подлежит.

• Рабочий узел содержит магнит с сильным магнитным полем, которое может по- влиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.

• Не переносите и не тяните устройство, держа его за электрический кабель!

• Укладывайте электрокабели так, чтобы они были защищены от возможных повре- ждений и чтобы люди не могли через них споткнуться.

• Запрещается вносить изменения в конструкцию устройства.

• В устройстве разрешается выполнять только те работы, которые описаны в дан- ном руководстве по эксплуатации.

• Используйте только оригинальные запчасти и принадлежности.

• Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.RU

Использование прибора по назначению Описанное в данном руководстве по эксплуатации изделие разрешается использо- вать только следующим образом:

• Для перекачивания обычной прудовой воды в фильтровальные системы, в си- стемы искусственных водопадов и ручьев.

• При соблюдении технических параметров. (→ Технические параметры)

• При соблюдении допустимых технических параметрах воды. (→ Допустимые по- казатели качество воды) На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.

• Работать с другой жидкостью, кроме воды, запрещается.

• Никогда не эксплуатируйте без протока воды.

• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспла- меняющимися или взрывчатыми материалами.

• Не подключайте к домашнему водоснабжению.

• Не разрешается использование ни для производственного, ни для промышлен- ного назначения.

• Согласно EMV (электромагнитная совместимость) данное устройство относится к классу A. В жилой среде устройство может вызвать помехи радиоприему. В обя- занности пользователя входит принятие соответствующих мер.364 Описание изделия

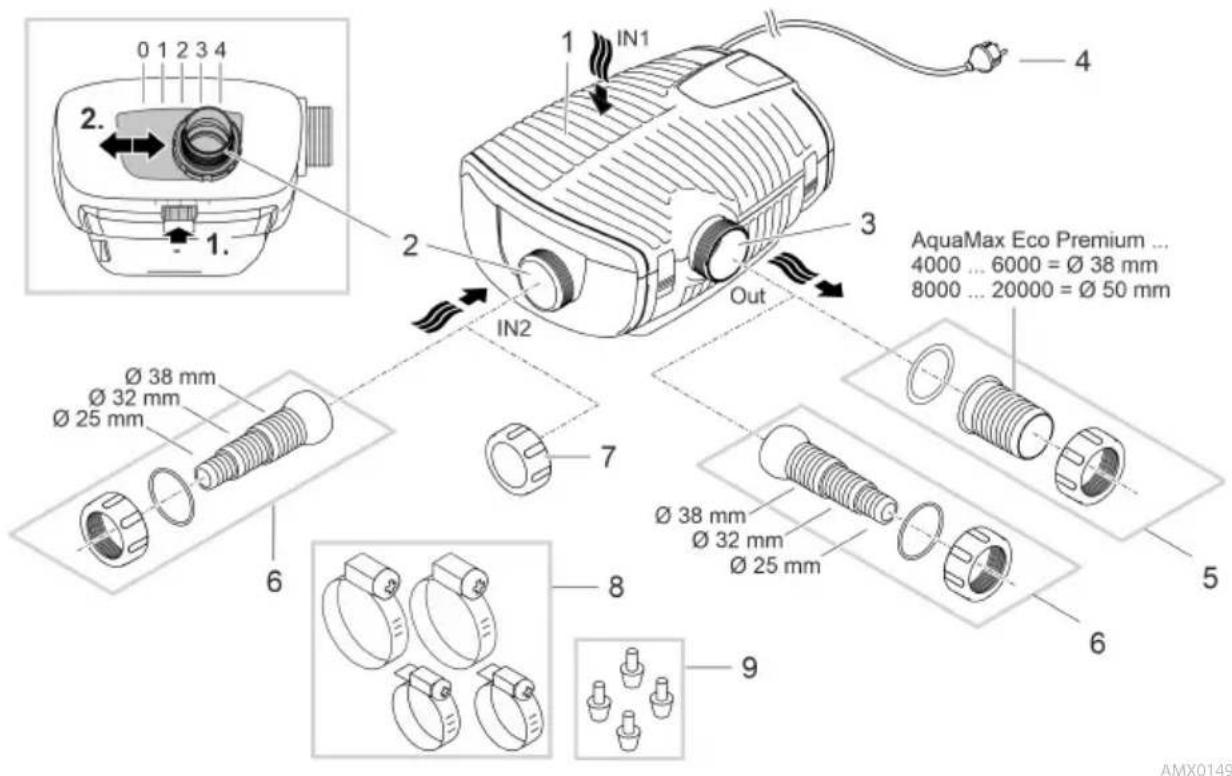

Вход 1 (сторона всасывания)

Вход 2 (сторона всасывания)

Подключение к вспомогательному фильтру или скиммеру.

Объем потока, проходящий через вход 2 и определяющий тем самым соотношение всасываемых потоков на входе 1 и 2, можно регулировать. Разблокируйте фиксатор и передвиньте штуцер для подсоединения в одну из следующих позиций: − Позиция 0: Вход 2 закрыт; перекачка воды выполняется только через вход 1. − Позиция 1/2/3: Вход 2 открыт прим. на 25/50/75 %; это означает, что перекачка воды через вход 1 и 2 выполняется в указанном соотношении. − Позиция 4: Вход 1 закрыт; перекачка воды выполняется только через вход 2.

Выход (напорная сторона)

• Штуцер для подключения обратного слива в водоем (напр. вместе с ручьем).

Шланговый наконечник для выхода (рекомендуется).

Шланговый наконечник-елочка для входа 2 и выхода (альтернативный вариант).

Заглушка чтобы закрыть вход 2, если он не используется.

Шланговые зажимы для закрепления шлангов на шланговых наконечниках.

Резиновые опоры для держателя наноса, когда его устанавливают в сухом месте.RU

Устройство пыле- и водонепроницаемое до глубины погружения 4 м.

Представляет опасность для людей с кардиостимулятором.

Защищайте устройство от воздействия прямых солнечных лучей.

Данное устройство нельзя утилизировать вместе с обычными домаш- ними отходами.

Прочитайте руководство по эксплуатации!

Варианты подключения

• Вариант (a): Перекачка воды выполняется только через корпус фильтра (вход 1). – Поставьте вход 2 в позицию "0". – Закройте вход 2 заглушкой.

• Вариант (b): Перекачка воды выполняется через корпус фильтра (вход 1) и дополнительно через вспомогательный фильтр или скиммер на входе 2. – Поставьте вход 2 в позицию "1", "2" или "3", в зависимости от нужного соотно- шения объемов потока (25/50/75 %).

• Вариант (c): Перекачка воды выполняется только через вспомогательный фильтр или скиммер на входе 2. – Поставьте вход 2 в позицию "4".

• Вариант (d): Насос расположен в сухом месте – Для этого варианта насос нужно устанавливать без корпуса фильтра. – Насос устанавливается за пределами водоема, но ниже уровня воды в нем.366 Seasonal Flow Control (SFC) Nur AquaMax Eco Premium 12000, 16000 und 20000.

При включенной функции SFC насос сам оптимизирует количество воды и высоту подачи. При этом количество воды и высота подачи сокращается до 50 %. При по- мощи системы сезонного регулирования потока (SFC) прибор круглый год настраи- вается на экологию пруда и поддерживает биологию пруда благодаря циркуляции воды в зависимости от температуры (зимний период, переходный период и летний

Функция SFC включается и выключается на насосе. С помощью функции SFC снижа- ется потребляемая мощность насоса, без функции SFC насос постоянно работает с максимальным числом оборотов. Функция SFC не работает при сухой установке насос. При использовании шлакоотделителя, вспомогательного фильтра или регу- лирующего прибора InScenio (принадлежности OASE) может быть рекомендовано, в зависимости от установки, отключение системы SFC.RU

Установка и подсоединение Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды). Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Допустимые показатели качество воды)

ПРЕДУПРЕЖДЕНИЕ Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для ку- пания. Дефектные части электрооборудования могут привести к возникновению опасного электрического напряжения в воде. Устройство можно эксплуатировать только тогда, когда в воде не находятся

Вращающиеся части на участке всасывающего и напорного штуцеров. Возможны травмы, если пальцы попадут в штуцеры. Обратите особое внимание: Остановившееся по причине перегрузки устройство может неожиданно самостоятельно включиться! Не держите пальцы в отверстиях всасывающего или напорного штуцера когда штепсельная вилка вставлена в розетку. Если во время работы к штуцерам имеется свободный доступ, напр. когда к ним не подключены шланги, то установите на этих отверстиях подходящие огражде- ния для защиты от контакта. Защиту от контакта можно приобрести как комплек- тующий компонент.

При подаче сильно заиленной воды износ ходового блока насоса может произойти быстрее, в таком случае его необходимо своевременно заменить. Перед подключением насоса нужно тщательно почистить пруд или водоем. Размещать насос нужно выше дна водоема. Таким образом можно уменьшить всасывание заиленной воды.

Избегайте воздействия прямых солнечных лучей на непогруженные компо- ненты, иначе устройство сильно нагреется. При необходимости используйте защитное покрытие.368 Установка устройства в погруженном положении Подсоединение Подключите насос согласно выбранному варианту. (→ Варианты подключения)

Сетевой штекер пока не вставляйте в розетку!

• Размещать насос нужно горизонтально на прочном и свободном от ила основа-

• Обеспечьте устойчивое положение устройства.

• Включайте насос в работу только тогда, когда он полностью погружен в воду. С помощью троса насос можно при необходимости просто вытянуть из воды. − Протяните трос через круглые отверстия на нижней фильтровальной чаше и завяжите на нем узел.RU

Установка прибора в сухом месте Для размещения в сухом месте насос нужно устанавливать без корпуса фильтра. Переналадка

AMX0144370 Подсоединение

Сетевой штекер пока не вставляйте в розетку!

• Размещать насос нужно горизонтально на прочном и свободном от ила основа-

• Обеспечьте устойчивое положение устройства.RU

Насос не должен работать всухую. В противном случае возможно повреждение

Включайте насос в работу только тогда, когда он полностью погружен в воду или залит водой.

Включение/выключение

• Включить: Вставьте штекер в розетку. – Устройство включается немедленно.

• Выключить: Выньте штекер из розетки. Environmental Function Control (EFC) При пуске в эксплуатацию насос автоматически выполняет запрограммированное самотестирование (Environmental Function Control (EFC)). Насос самостоятельно определяет свое рабочее состояние - или он находится на холостом ходу/блоки- ровка или находится в погруженном состоянии. В случае нахождения на холостом ходу/блокировке насос отключается автоматически прим. через 60 - 120 секунд. В случае сбоя в работе отключите подачу напряжения и "затопите насос водой" или устраните мешающее этому препятствие. После этого Вы снова можете эксплуати- ровать устройство.372 Очистка и уход

Опасность получить травму от непреднамеренного включения. Внутренние кон- трольные функции могут устройство отключать и снова его автоматически вклю-

Перед началом работ с прибором необходимо вынуть сетевой штекер из ро-

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабо- чие функции и нанести ущерб животным, растениям и окружающей среде. Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие

Почистить устройство Чистите устройство по мере необходимости, но не реже 2-х раз в год.

• В насосе нужно чистить прежде всего рабочий узел и корпус.

• Рекомендуемое чистящее средство при стойких отложениях извести: – Очиститель насоса PumpClean OASE. – Бытовое моющее средство без содержания хлора и уксуса.

• После очистки тщательно промыть все детали чистой водой.RU

• Выньте штепсельную вилку и отсоедините все подключения.

• Разберите устройство как это показано на рисунке.

• Сборку устройства выполняйте в обратной последовательности.

• Во время сборки проверьте, чтобы – надежно защелкнулись зажимы, удерживающие насос в держателе. – соединительный кабель проходил по канавке на корпусе и чтобы он был не сильно согнут или зажат.

AMX0146374 Очистка/замена рабочего узла

• Разберите насос как это указано на рисунке.

• Почистите все компоненты щеткой в чистой воде.

• Проверьте все части на наличие повреждений. Замените поврежденные или из- ношенные части.

• Соберите насос в обратной последовательности. При извлечении рабочего узла может открепиться радиальный подшипник в корпусе электромотора. Во время сборки проверьте, чтобы он был правильно вставлен. Если потребуется, то вдавите широкие пазы радиального подшип- ника на его место в корпусе электромотора.

Хранение на складе/хранение в зимнее время Прибор морозоустойчив до минус 20 °C. Если Вы будете хранить прибор вне водо- ема, тщательно вычистите его мягкой щеткой и водой, проверьте, нет ли поврежде- ний, и храните его в погруженном или заправленном водой состоянии. Штекер не должен находиться в воде! Устранение неисправности Неисправность

Устранение неисправности Насос не запускается

Нет сетевого напряжения

Проверьте сетевое напряжение. Подводящие линии со-

Проложите подводящие линии без

Подводящие линии засори-

Проверьте/прочистите подводящие

Рабочий узел заблокиро-

Устраните причину блокировки, проверьте легкость хода рабочего

Насос не перекачивает

Недостаточная производи- тельность насоса

Корпус фильтра засорился Почистите корпус фильтра Слишком высокие потери в подводящих линиях

Укоротите шланги до необходимой минимальной длины, уберите не- нужные соединительные элементы Тяжелый ход рабочего узла

Проверьте легкость хода рабочего

После непродолжительной работы насос отключается

Очень грязная вода Почистите насос Рабочий узел заблокиро-

Устраните причину блокировки, проверьте легкость хода рабочего

Насос работал всухую

Проверьте/прочистите подводящие

Высокая температура воды

Учитывайте максимально допусти- мую температуру воды. (→ Технические параметры)376 Технические параметры Технические характеристики устройства AquaMax Eco Premium

220 … 240 Частота тока в сети

50/60 50/60 50/60 50/60 Макс. потребляемая мощность

IP68 IP68 IP68 IP68 Макс. глубина погружения

25, 32, 38, 50 Макс. размер частиц грязи

Площадь фильтра на стороне подачи

Температура воды (размещение в по- груженном состоя-

(→ Допустимые показатели качество воды) В нерабочем со-

-20 ... +35 -20 ... +35 -20 ... +35 -20 ... +35 Температура окру- жающей среды (размещение в су-

В работе при естественной циркуляции воз-

+4 ... +30 В работе при принудительном

Длина соединительного кабеля

Напряжение на входе V пер.

220 … 240 220 … 240 220 … 240 Частота тока в сети

50/60 Макс. потребляемая мощность

IP68 Макс. глубина погружения

25, 32, 38 Напорная сторона

Площадь фильтра на стороне подачи

Температура воды (размещение в по- груженном состоя-

(→ Допустимые показатели качество воды) В нерабочем со-

-20 ... +35 Температура окру- жающей среды (размещение в су-

В работе при есте- ственной циркуля- ции воздуха

+4 ... +30 В работе при при- нудительном охла-

Длина соединительного кабеля

5,4 5,4 6,1378 Допустимые показатели качество воды

Чистая вода, прудовая вода Значение pН

6,8 … 8,5 Жесткость воды °dH 8 … 15 Свободный хлор

<0,3 Содержание хлоридов

<250 Содержание солей

<0,4 Общий сухой остаток

Изнашивающиеся детали

• Подшипник в моторном блоке

Данное устройство нельзя утилизировать вместе с домашними отходами! Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров. При возникновении вопросов и проблем обращайтесь в местную фирму утилиза- ции. Там вы получите информацию о правильной утилизации устройства. Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.CN
