Tekniska egenskaper	Detaljer
Maximal flöde	20000 L/h
Maximal lyfthöjd	5,5 m
Elförbrukning	220 W
Motortyp	Växelströmsmotor
Mått	40 x 30 x 25 cm
Vikt	6,5 kg
Rekommenderad användning	Pooler, fontäner, dammar
Underhåll	Regelbunden rengöring av filtret, kontroll av tätningar
Säkerhet	Skydd mot torrkörning, skyddsklass IP68
Garanti	2 år
Inkluderade tillbehör	Kontakter, adaptrar

Vanliga frågor - AquaMax Eco Premium 20000 OASE

Hur installerar man OASE AquaMax Eco Premium 20000-pumpen?

Se till att platsen är stabil och att pumpen är nedsänkt i vatten. Anslut utloppsslangarna och kontrollera tätningarna innan du ansluter pumpen till elnätet.

Pumpen startar inte, vad ska jag göra?

Kontrollera att pumpen är korrekt ansluten till strömkällan. Se också till att säkringen inte har löst ut och att de elektriska anslutningarna är i gott skick.

Hur rengör man pumpen?

Koppla ur pumpen och ta bort den från vattnet. Rengör förfiltret och gallren med en mjuk borste för att ta bort smuts. Använd inte aggressiva kemikalier.

Vad är kapaciteten för OASE AquaMax Eco Premium 20000-pumpen?

Pumpen har en flödeskapacitet på upp till 20000 liter per timme, beroende på användningsförhållanden.

Pumpen låter, är det normalt?

Viss ljudnivå är normal, men om pumpen avger ovanliga eller höga ljud, kontrollera att den är korrekt installerad och inte blockerad av skräp.

Kan jag använda pumpen på vintern?

Det rekommenderas att ta bort pumpen och förvara den inomhus under vintern för att undvika frostskador.

Hur justerar jag pumpens flöde?

Du kan justera flödet med hjälp av regleringsventilen på utloppsslangen, vilket gör att du kan kontrollera vattenflödet efter behov.

Vad är garantin för OASE AquaMax Eco Premium 20000-pumpen?

Pumpen levereras vanligtvis med 2 års garanti, men det är rekommenderat att kontrollera de specifika villkoren vid köp.

BRUKSANVISNING AquaMax Eco Premium 20000 OASE

Luk indgang 2 med afdakningskappen.

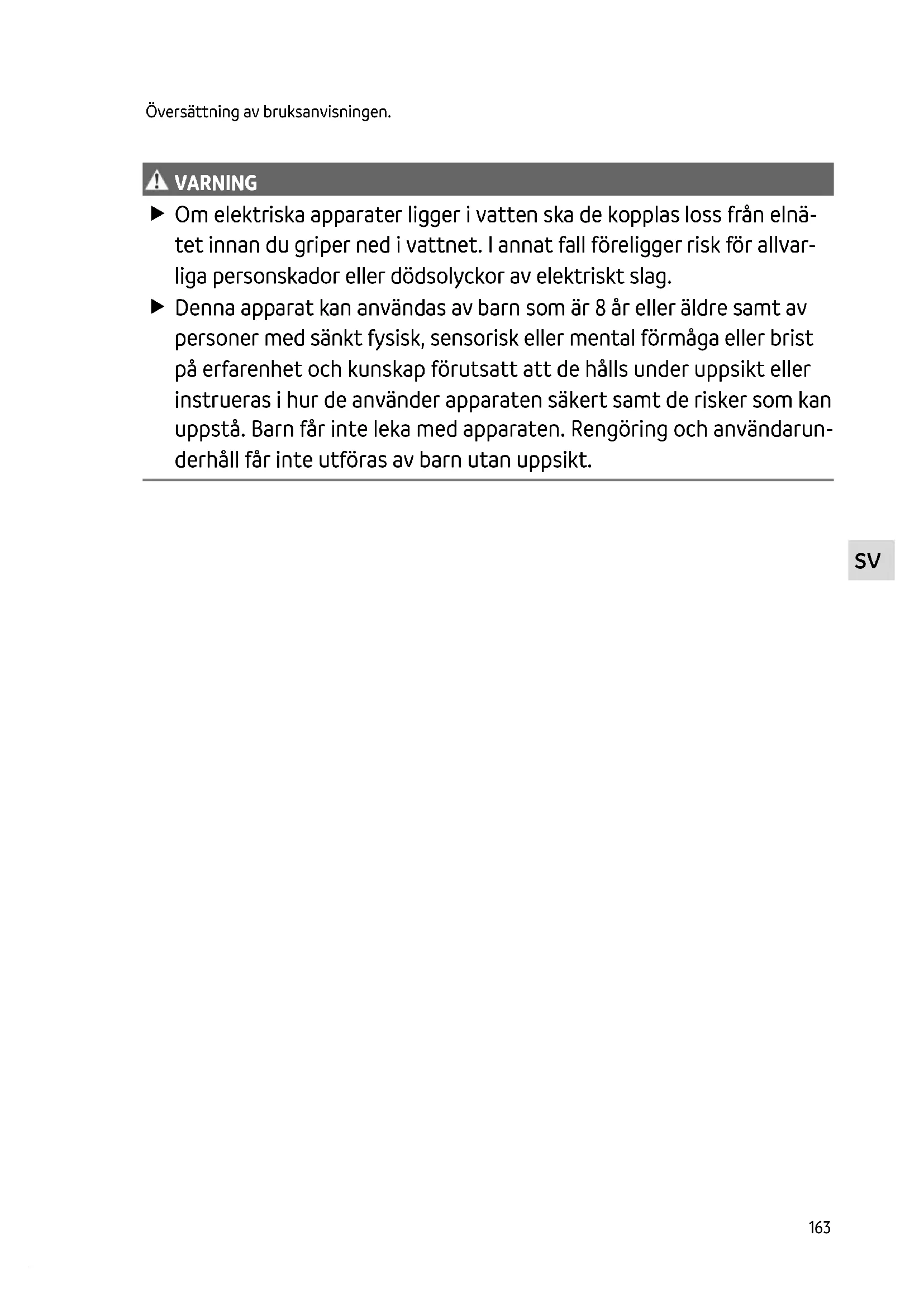

• Om elektriska apparater ligger i vatten ske de kopplas loss fran elnätet innan du griper ned i vattnet. I annat fall foreligger risk for allvar-liga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som År 8 År eller ädre samt av personer med sänkt fysisk, sensorisk aller mental förmåga aller brist på erfarenhet och kunskap Förutsatt att de hälls under uppsikt aller instrueras i hur de använder apparaten sakert samt de risker som kan uppsta. Barn fär inte leka med apparaten. Rengöring och användarunderhäll fär inte utföras av barnutan uppsikt.

• För elinstallation utomhus gäller särskilda foreskrifter. Einstallationen fär endast utföras av en behörig elinstaller.
• En behörig elinstallator med yrkesutbildning, kunskaper och erfarenhet ákvalificerad och fär)därmed utföra elinstallationer utomhus. En behörig elinstallator kan känna igen faror och beaktar lokala och nationella standarder, foreskrifter och bestämelser.
• Om frägor aller problem uppstár maste du kontakta en elinstallatör.
• Apparaten fär endast anslutas om de elektriska data som gäller for apparaten stämmer overens med strömförsörjningen.
• Anslut endast apparaten till ett vagguttag som installerats enligt gällande foreskrifter. Apparaten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30mA .
• Förlängningskablar och ström fördelare (texgrenuttag) ská vara godkända für användning utomhus (dropptata).
• Skydda öppna kontakter och uttag mot fukt.

Saker drift

• Använd inte apparaten om elektriska ledninger eller käpor har skadats.
• Avfallschantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehäller en magnet med starkt magnetfält som kan pÅverka pacemakrar eller implanterade defibrillator (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna sa att de ar skyddade motskador och att ingen kan snava over dem.
  Genomfor aldrig teknsika andringar pappa apparatusen.
  Genomforendast sadana arbetenpaparaten som beskrivsdenna anvisning.
  Användendastoriginalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst aller OASE om problem uppstår.

Ändamälsenlig användning

Använd Produkten som beskrivs i den här handboken endast på följande satt:
- För pumping av normalt dammvatten for filtersystem, vattenfallsystem och bäcksystem.
Med hansyn till tekniska data. ( Tekniska data)
Med hansyn till tillatna vattenvarden. ( Tillatna vattenvarden)

För apparaten gäller foljande begränsningar:

• Ska inte användas iinte i baddammar.
• Använd aldrig apparaten med annan annan vätskaän vatten.
  Kör aldrigutan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändiga eller explosiva ämnen.
• Anslut den inte till husetvattentilledning.
• Använd inte für kommersiella aller industriellaändamål.
• Detta ar en apparat av klass A enligt EMC (elettromagnetisk kompatilitet). I boendemiljoo kan apparaten orsaka radiostörningar. Användaren ar ansvarig for att lampliga Åtgärder vidtas.

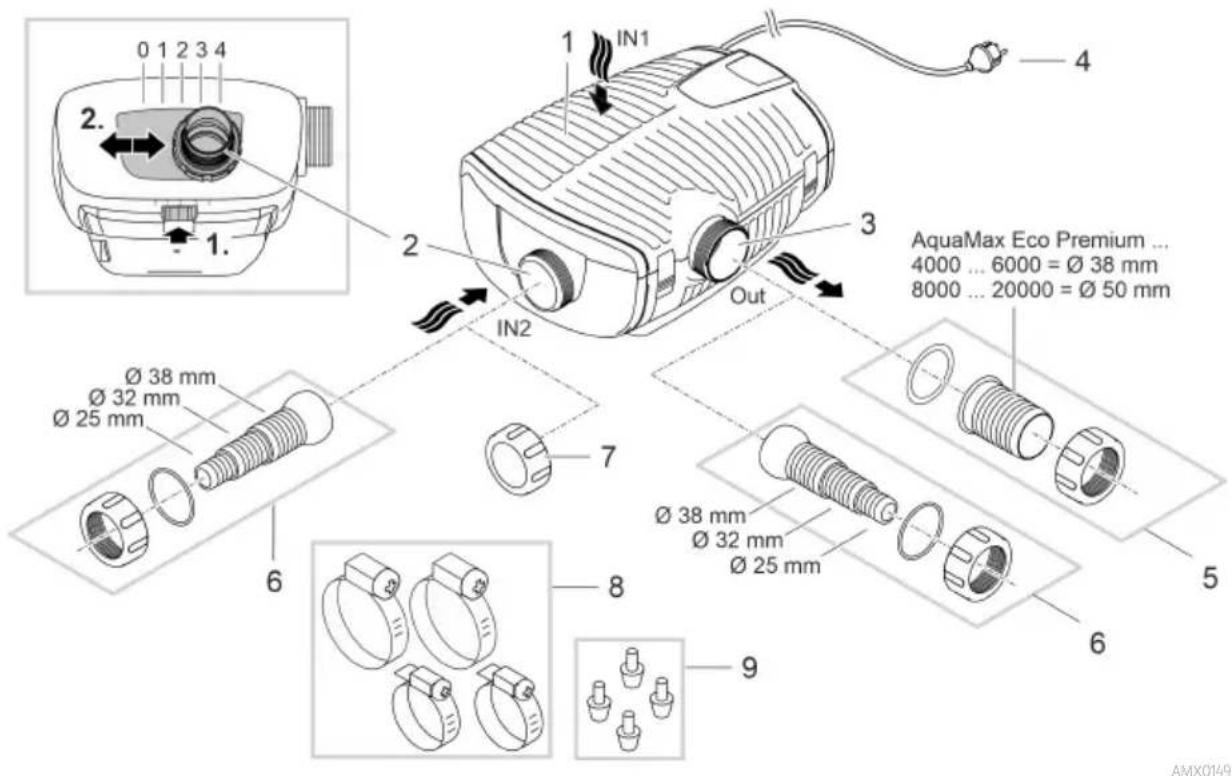

Produktbeskrivning Översikt

1 Ingang 1(sugsida)

• Filterhus

2 Ingang 2 (sugsida)

• Anslutning satellitfilter aller skimmer.

Flodesmängden vid ingang 2 och darmed flodesforhallandet mellan ingang 1 och 2 ar installbart. Lossa sparren och skjut anslutningen till en av foljande positioner:

Position 0: Ingäng 2 är stängd, pumping endast via ingäng 1.
- Position 1/2/3: Ingång 2 ar ca. 25/50/75 % öppen, pumping via ingång 1 och 2 enligt inställt flödesforhällande.
Position 4: Ingång 1 ar stängd, pumping endast via ingång 2.

3 Utgang (trycksida)

• Anslutting returslang till dammen (t.ex. via en bäck).

4 Strömkabel
5 Slanganslutting for utgang (rekommendation).
6 Konisk slanganslutning for ingang 2 och utgang (alternativ).
7 Skyddskapa for att stanga ingang 2 nar den inte anvands.
8 Slangklammor for fixering av slangar i slanganslutninger.
9 Gummifotter for pumpfaste vid torr installation.

IP68 4.0 m	Apparaten ar dammtät och vattentät ned till 4m.
	Möjlig risk Förpersoner med pacemaker.
	Skydda apparaten mot direkt solljus.
	Apparaten fär inte kastas i vanliga hushållssopor.
	Läs bruksanvisningen.

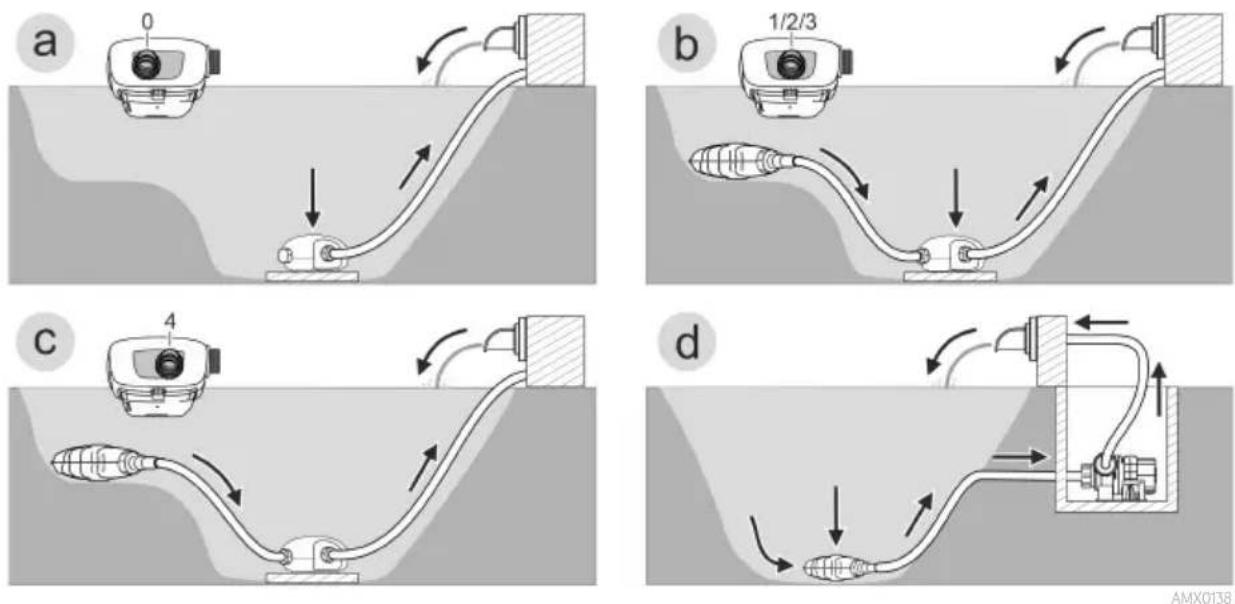

Installationsvarianter

• Variant (a): Pumping endast via filterhus (ingång 1).

• Ställ in ingäng 2 i position "0".

Stang ingang 2 med skyddskapan.

• Variant (b): Pumping via filterhus (ingång 1) och dessutom via satellitfilter eller skimmer vid ingång 2.

• Stäng in ingäng 2 i position "1", "2" aller "3", beroende på önskad flödesmöngd (25/50/75%).

• Variant (c): Pumping endast via ett satellitfilter aller en skimmer vid ingang 2.

• Ställ in ingäng 2 i position "4".

• Variant (d): Installera pumpen torrt.

Pumpen maste installeras utan filterhus medenna variant.
Pumpen placeras utanfor dammen pa en niva, lagre an vattenytan.

Seasonal Flow Control (SFC)

Om SFC-funktionen har slagits på optimizerar pumpen automatiskt vattenmögen den och uppfordringshöjden. Vattenmögen den och uppfordringshöjden reduceras dä med upp till 50%. Med hjälp av SFC anpassar sig apparaten under Årets lopp till dammens ekologiska miljö. Den temperaturberoende vattencirkulationen främjar dammens biologi (vinterdrift, drift mellan sösongerna somt sommardrift).

SFC-funktionen slås på och ifrám på pumpen. Med SFC sänks pumpens effekt Förbrukning,utan SFC kör pumpen permanent med maximal varvital. SFC fungerar inte om pumpen installerats torrt. Om en skimmer, att satellitfilter eller en OASE InScenio-styrenhet används, kan det vara fördelaktigt für anlaggningen att SFC-funktionen slås ifrám.

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanfor vatten).

Pumpen fär endast användas om angivna vattenvärden beaktas. (→ Tillatna vattenvärden)

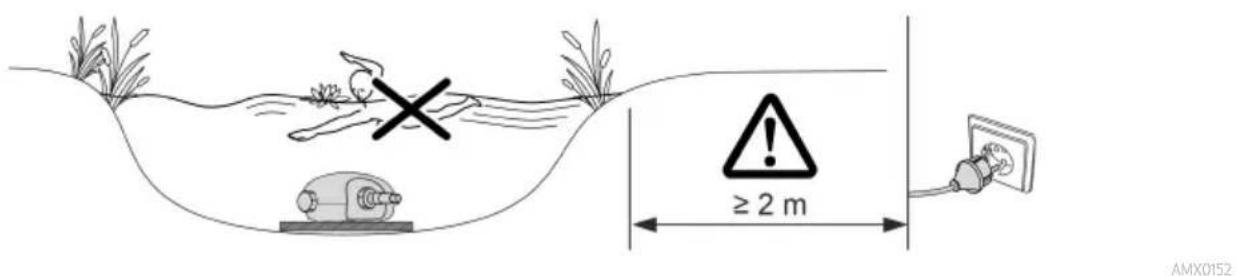

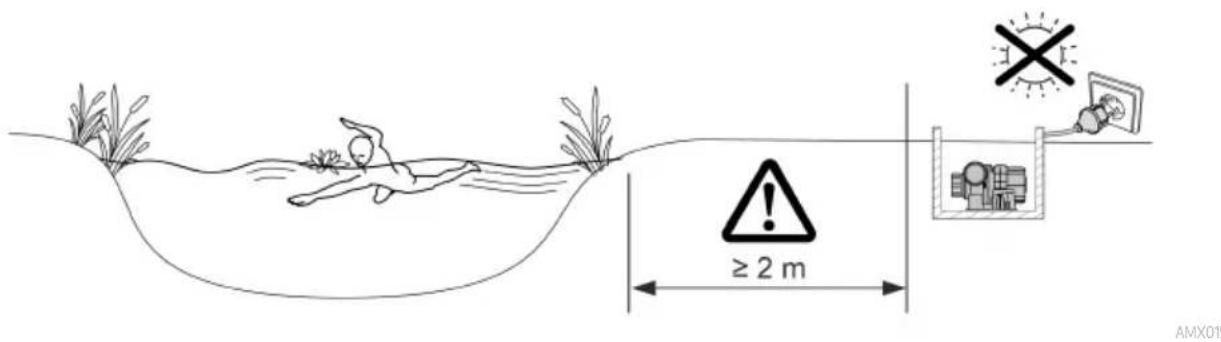

WARNING

Dödsfall aller allvarlga personskador vid användning avenna apparati en simbassäng. Om elektriska delar på apparaten ar skadade blir vattnet strömforande.

Använd inte apparaten om personer befindner sig i vattnet.

OBS

Roterande componenter i suganslutning och tryckanslutning. Risk for personskador, greppa inte i stoserna.

Beakta särskilt: En überbelastad och stoppad apparat kan starta oväntat!

• Greppa inte in i öppningen mellan suganslutning eller tryckanslutning Near stickkontakten ar ansluten.
  Sakra anslutningarna med ett beröringsskydd när de ar öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

ANVISNING

Om starkt slamhaltigt vatten pumpaskommen drivenheten i pumpen ev. att slitas i högre grad och maste dà bytas ut tidigare.

Rengör dammen resp. bassängen noggrant innan pumpen installeras.
Stall pumpen uppho'd over dammens botten. Darmed minskar insuget av slammigt vatten.

① Undvik direkt solljus på icednedsänkta apparatkomponenter, de kan overhettas. Använd en skyddskapa vid behov.

Installera apparaten nedsänkt

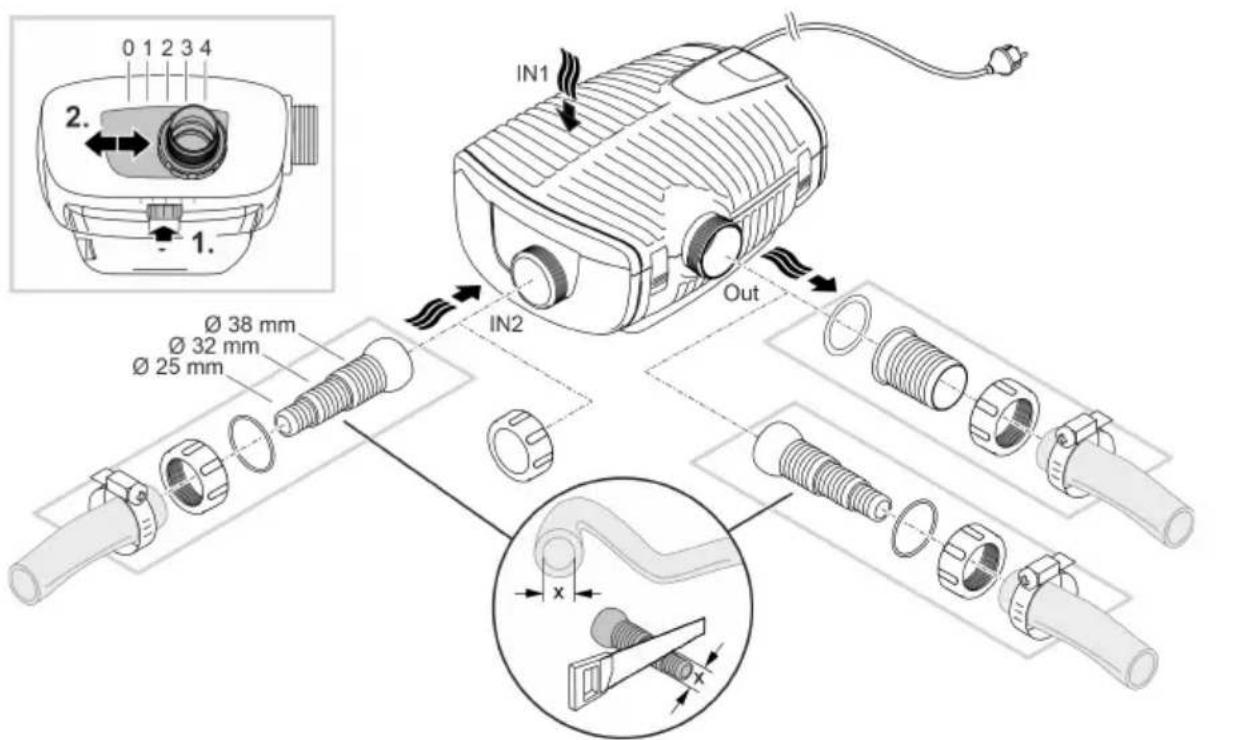

Ansluta

Anslut pumpen enligt onskad installationsvariant. ( Installationsvarianter)

AMX0150

Anslut inte stickkontakten till stickutttaget an!

Installation

• Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag.
• Set till att pumpen står stadigt.
• Använd endast pumpen om den ar komplett nedsänkt i vatten.

Det går att enkelt lyfta pumpen ur vattnet med ett dragrep.

Dra ett dragrep genom de runda oppningarna pa filterhusets underdel och knyt fast.

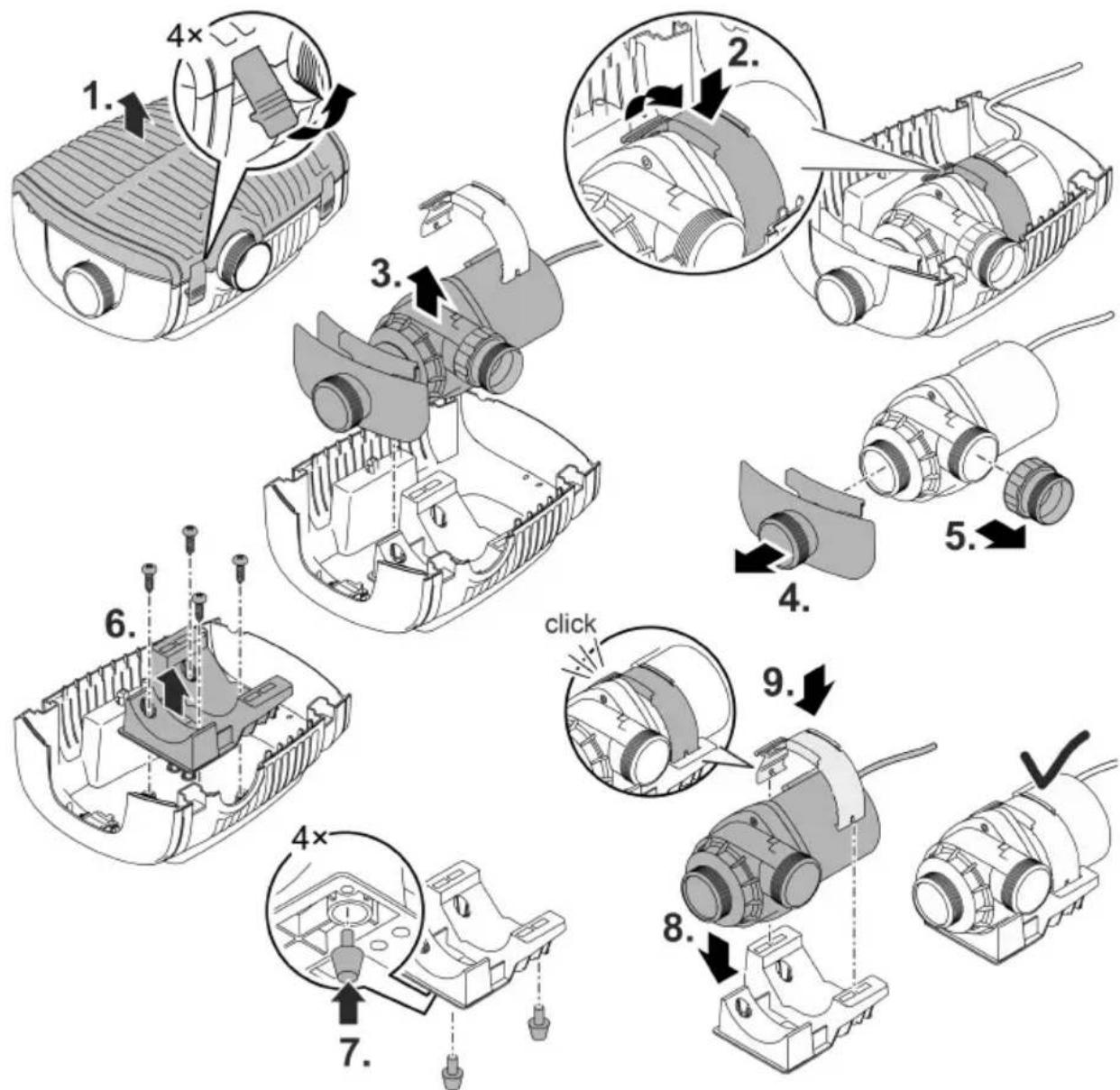

Installera apparaten torrt

Pumpen maste installerasutan filterhus vid torr installation.

Bygga om

AMX0144

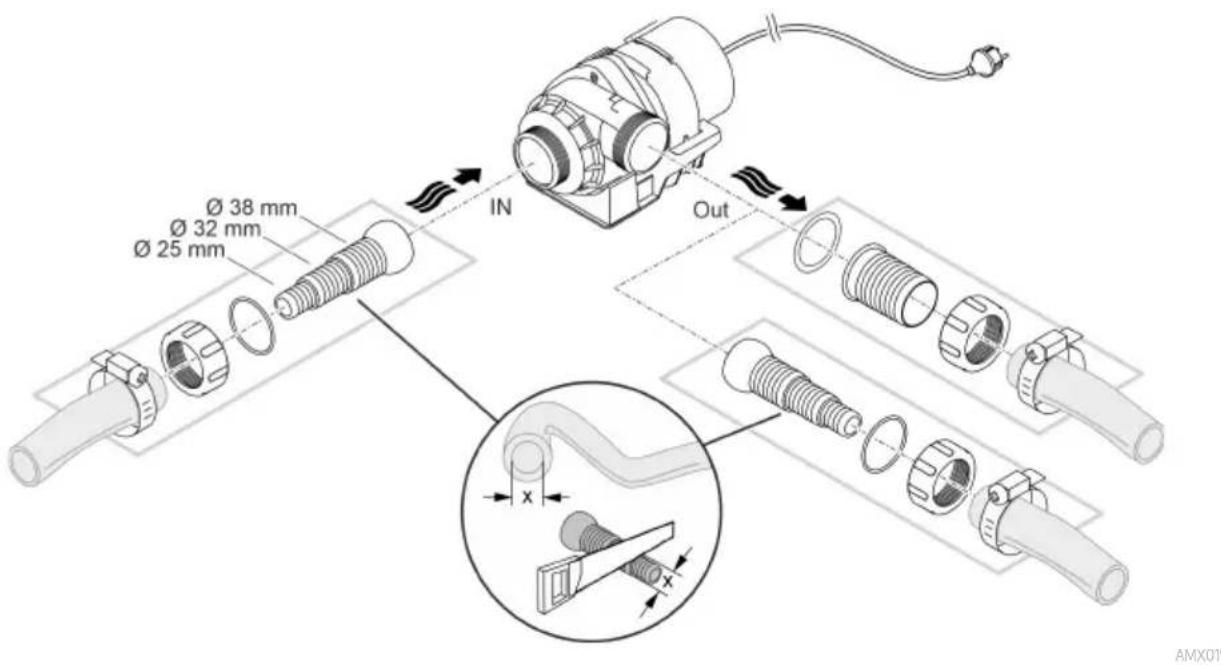

Ansluta

Anslut inte stickkontakten till stickutttaget an!

Installation

• Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag.
• Se till att pumpen stared stadigt.

ANVISNING

Pumpen fär inte gå torrt. Det gör att pumpen Förstör.

Använd endast pumpen om den är komplett nedsänkt i vatten aller flödad.

Påslagning / frånslagning

• Slå på apparaten: Anslut stickkontakten till stickutttaget.
• Apparaten startar direkt.
• Slå ifrån apparaten: Dra ut stickkontakten ur stickutttaget.

Pumpen genomför att Förprogrammerat självtest automatiskt vid idrifttagningen (Environmental Function Control (EFC)). Pumpen kan kännav od den torrkör,är blockerad ell er ar nedsänkt. Pumpen stängs av automatiskt after ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.

Rengöring och underhäll

OBS

Risk for personskador vid oväntad start. Apparaten har interna overvakningsfunktioner som kan stänga av och starta den självständigtigen.

Dra ut stickkontakten innan arbeten utfors pa apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel aller kemiska Lösningar. Dessa medel kan angripa kapan, försämra apparatens Funktion och skada djur, växter och miljön.

Rengör apparaten endast med rent vatten om möjigt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel für starkare smuts.

Rengöra apparaten

① Rengör apparaten vid behov, men minst 2 ggr/är.

• Rengör pumpens drivenhet och pumphus noggrant.
• Rekommenderade rengöringsmedel vid svår kalkavlagringar:

Pumprengöringsmedel PumpClean fran OASE.
- Attiks- och klorfritt hushållsrengöringsmedel.
- After rengöringen ske alla delar sköljas av noggrant med klart vatten.

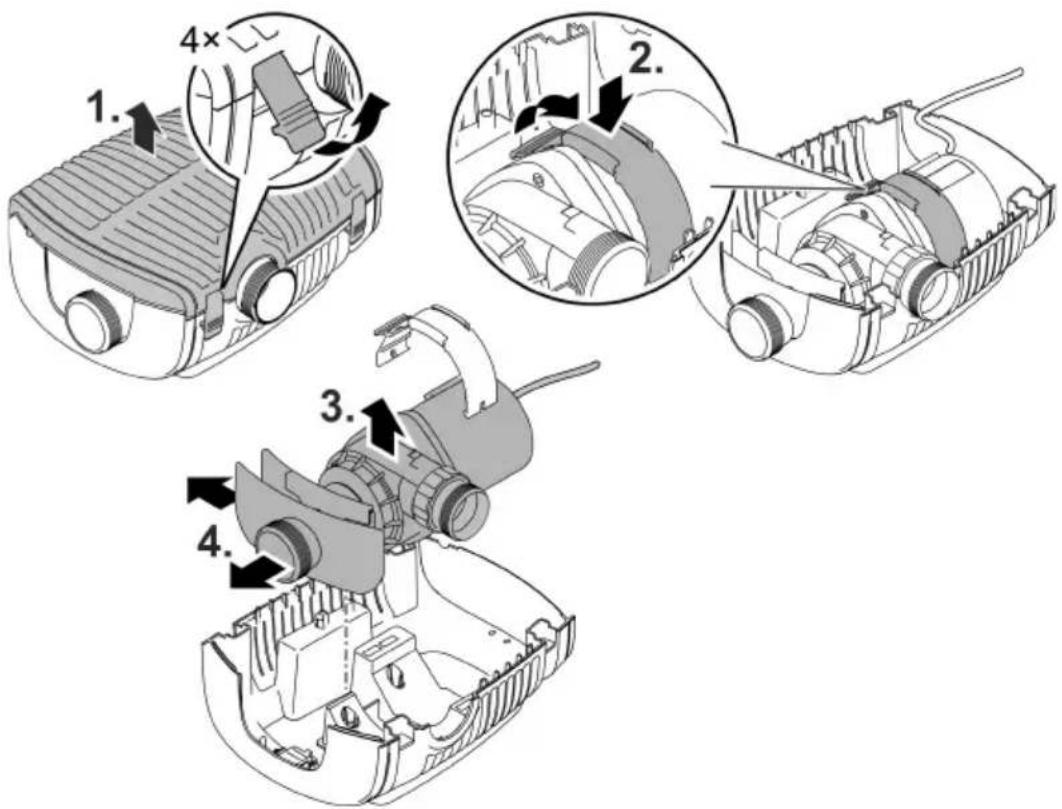

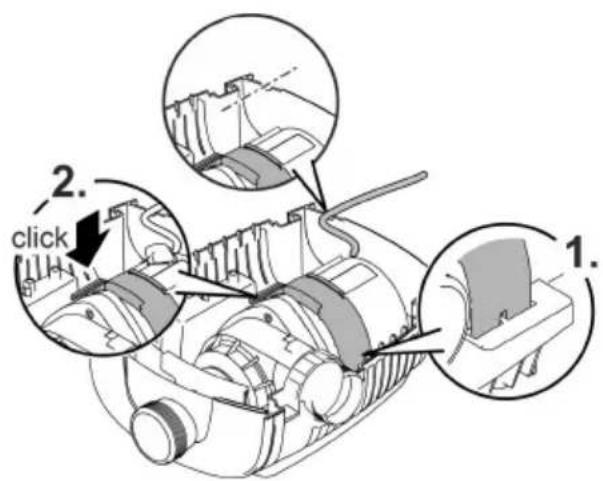

Demontera/rengöra pumpen

• Dra ut stickkontakten och ta bort alla anslutningar.
• Ta isär apparaten som figuren visar.

Sattihop apparaten iomvand ordningsfoljd.
- Kontrollera vid monteringen att

• klämmorna som häller pumpen fixerad i fästet har fastnat ordentligt.
• strömkabeln ligger i spåret vid huset och inte är knäckt aller inkländ.

AMX0145

AMX0146

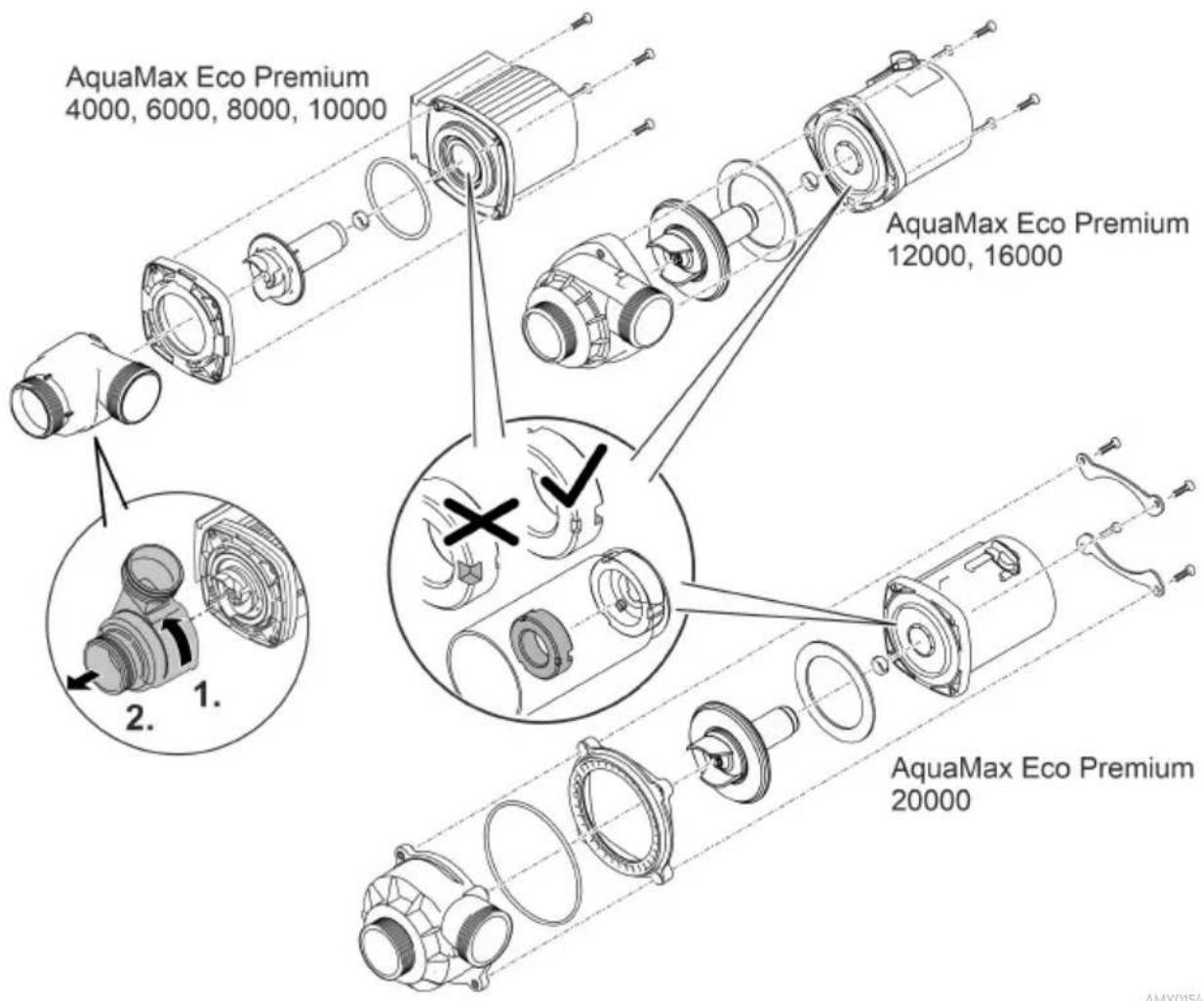

Rengör/byt ut drivenheten

• Ta isär pumpen som figuren visar.
• Rengör componenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
  Satt ihop pumpen i omvänd ordningsfoljd.

Det finns risk att radialagret losnar när drivenheten dras ut. Kontrollera att det sitter korrekt vid monteringen. Tryck ev. in radialagret i motorhuset med de breda sparenFore.

Förvaring / lagring under vintern

Apparaten ar frostsaker till -20^ . Om apparaten ska forvarasutanfor dammen, rengor den forst noggrant med vatten och en mjuk borste, kontrollera om den ar skadad och forvara den sedan i vatten eller i vattenfyllt skick. Doppa inte ned stickkontakten i vatten.

Felavhjalpning

Störning	Orsak	Åtgård
Pumpen startar inte	Nätspänning saknas	Kontrolera nätspänningen
	Ingående slangar är knackta	Dra ingående slangarutan veck
	Blockerade ingående slangar	Kontrolera/rengör ingående slangar
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att driv-enheten gårlätt
Pumpen pumpar inte Otilräcklig kapacitet	Filterhuset blockerat	Rengör filterskålær
	För höga forluster i ingående slangar	Förkorta slanglängden till ett minimum, undvik onödiga kopplingar
	Drivenheten går trögnt	Kontrolera att drivenheten gårlätt
Pumpen stannar after kort tids drift	Mycket smutsigt vatten	Rengör pumpen
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att driv-enheten gårlätt
	Pumpen har torrkört	Kontrolera/rengör ingående slangar
	För hög vattentemperatur	Håll maximal tillåten vattentemperatur. (→ Tekniska data)

Tekniska data

Apparatabla

Aquamax Eco Premium		4000	6000	8000	10000
Anslutningsspänning		V AC 220 ... 240
Nätfrekvens		Hz	50/60	50/60	50/60
Max. effekt Förbrukning		W	35	45	60
Max. pumpeffekt		I/h	4000	6000	8000
Max. pumphöjd		m	3,3	3,7	4,1
Kapslingsklass		IP68	IP68	IP68	IP68
Max. nedsänkningsdjup		m	4	4	4
Sugsida	Gänga	G2	G2	G2	G2
	Anslutting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Trycksida	Gänga	G2	G2	G2	G2
	Anslutting slang	mm	25, 32, 38	25, 32, 38	25, 32, 38, 50
Max. partikelstorlek grov smuts		mm	10	10	10
Yta für filteringäng		cm2	1000	1000	1000
Vattentemperatur(nedsänkt installation)	vid drift	°C	(→ Tillåtna vattenvärden)
	utan drift	°C	-20 ... +35	-20 ... +35	-20 ... +35
Omgivningstemperatur (torr installation)	vid drift och kon-vektion	°C	+4 ... +30	+4 ... +30	+4 ... +30
	vid drift och tvångskylning	°C	+4 ... +40	+4 ... +40	+4 ... +40
Mätt	Längd	mm	340	340	340
	Bredd	mm	280	280	280
	Höjd	mm	165	165	165
Längd strömkabel		m	10	10	10
Vikt		kg	5,3	5,3	5,3

Aquamax Eco Premium		12000	16000	20000
Anslutningsspänning		V AC	220 ... 240	220 ... 240
Nätfrekvens		Hz	50/60	50/60
Max. effektförbrukning		W	110	145
Max. pumpeffekt		l/h	12000	15600
Max. pumphöjd		m	5,0	5,2
Kapslingsklass			IP68	IP68
Max. nedsänkningsdjup		m	4	4
Sugsida	Gänga		G2	G2
	Anslutting slang	mm	25, 32, 38	25, 32, 38
Trycksida	Gänga		G2	G2
	Anslutting slang	mm	25, 32, 38, 50	25, 32, 38, 50
Max. partikelstorlek grov smuts		mm	11	11
Yta für filteringäng		cm2	1000	1000
Vattentemperatur (nedsänkt installment)	vid drift	°C		(→ Tillåtna vattenvärden)
	utan drift	°C	-20 ... +35	-20 ... +35
Omgivningstemperatur (torr installation)	vid drift och kon-vektion	°C	+4 ... +30	+4 ... +30
	vid drift och tvångskylning	°C	+4 ... +40	+4 ... +40
Mätt	Längd	mm	340	340
	Bredd	mm	280	280
	Höjd	mm	165	165
Längd strömkabel		m	10	10
Vikt		kg	5,4	5,4

Tillåtnavattenvärden

Farskvatten, dammvatten

pH-värde		6,8 ... 8,5
Hårdhet	°dH	8 ... 15
Fritt klor	mg/l	<0,3
Kloridhalt	mg/l	<250
Salthalt	%	<0,4
Total torr rest	mg/l	<50
Temperatur	°C	+4 ... +35

Slitagedelar

Denna apparat fär inte kastas i hushalssoporna.

Lämna in apparaten till en Återvinningscentral.
Kontakta lokal atervinningscentral om fragor uppst. De lammar information om korrekt avfallshantering.
Klipp av kabeln sa att apparaten ar obrukbar.

VAROITUS
