NAVODILA ZA UPORABO AquaMax Eco Premium 20000 OASE

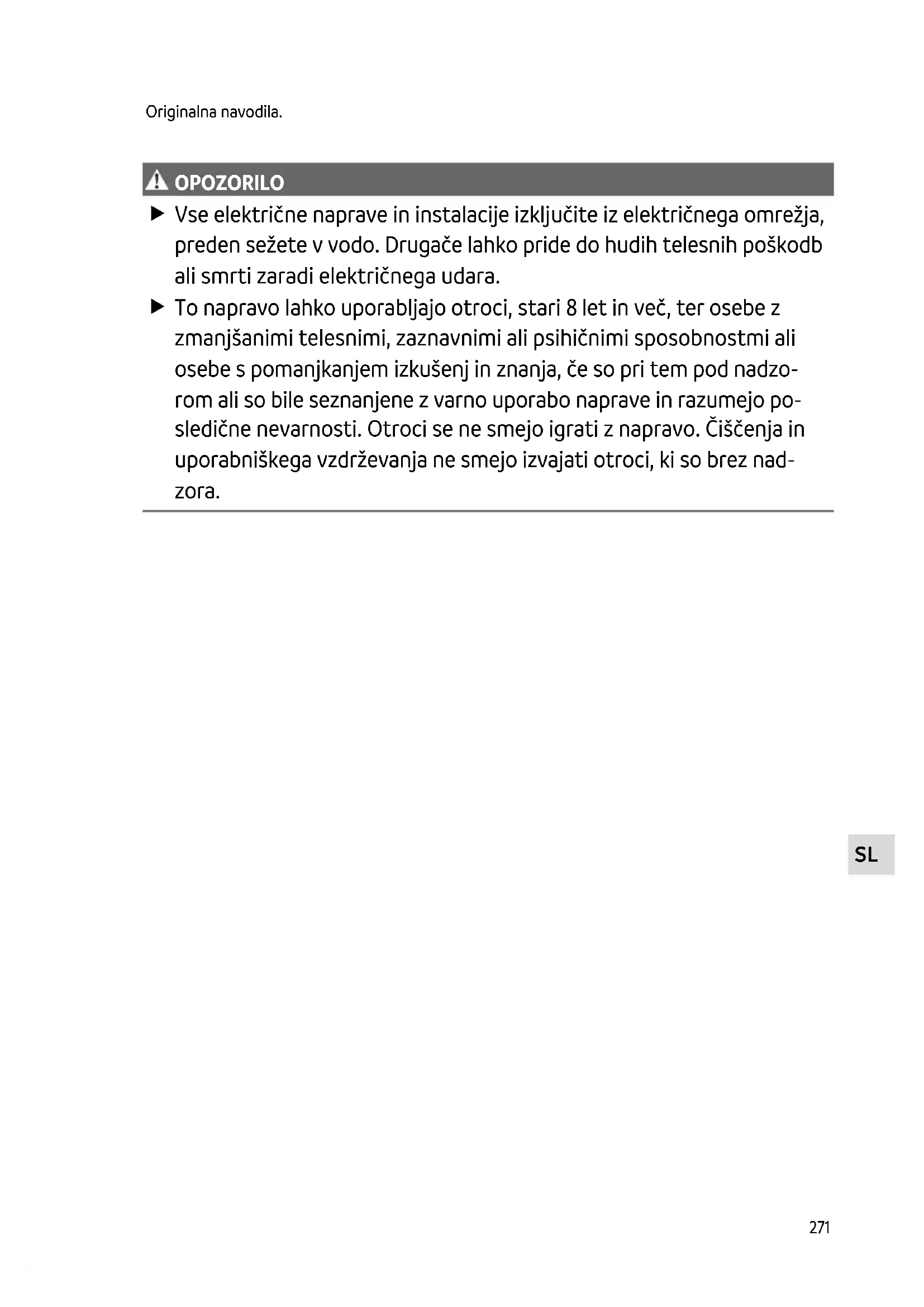

OPOZORI LO OPOZORILO Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara. To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzo- rom ali so bile seznanjene z varno uporabo naprave in razumejo po- sledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nad- zora.272 Varnostna navodila Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar. – Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zuna- nje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in naci- onalne standarde, predpise in določila. – Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.

• Priključitev naprave je dovoljena le, če se električni podatki naprave ujemajo s podatki električ- nega napajanja.

• Napravo je dovoljeno povezati le v instalirano vtičnico, ki je v skladu s predpisi. Napravo mo- rate zavarovati z varovalno napravo za okvarni tok z odmero okvarnega toka maksimalno 30 mA.

• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).

• Nepokrite vtiče in vtičnice zaščitite pred vlago. Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.

• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.

• Tekalna enota v napravi vsebuje magnete, ki ustvarjajo močno magnetno polje, to pa lahko vpliva na srčne spodbujevalnike ali vsajene defibrilatorje (ICD). Med vsadkom in magnetom ohranjajte razdaljo najmanj 0,2 m.

• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.

• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.

• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.SL

Pravilna uporaba Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme.

• Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)

• Ob upoštevanju dovoljenih vrednosti vode. (→ Dovoljene vrednosti vode) Za napravo veljajo naslednje omejitve:

• Nikoli ne uporabljajte v plavalnih ribnikih.

• Nikoli ne filtrirajte drugih tekočin kot vodo.

• Nikoli ne delajte brez pretoka vode.

• Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.

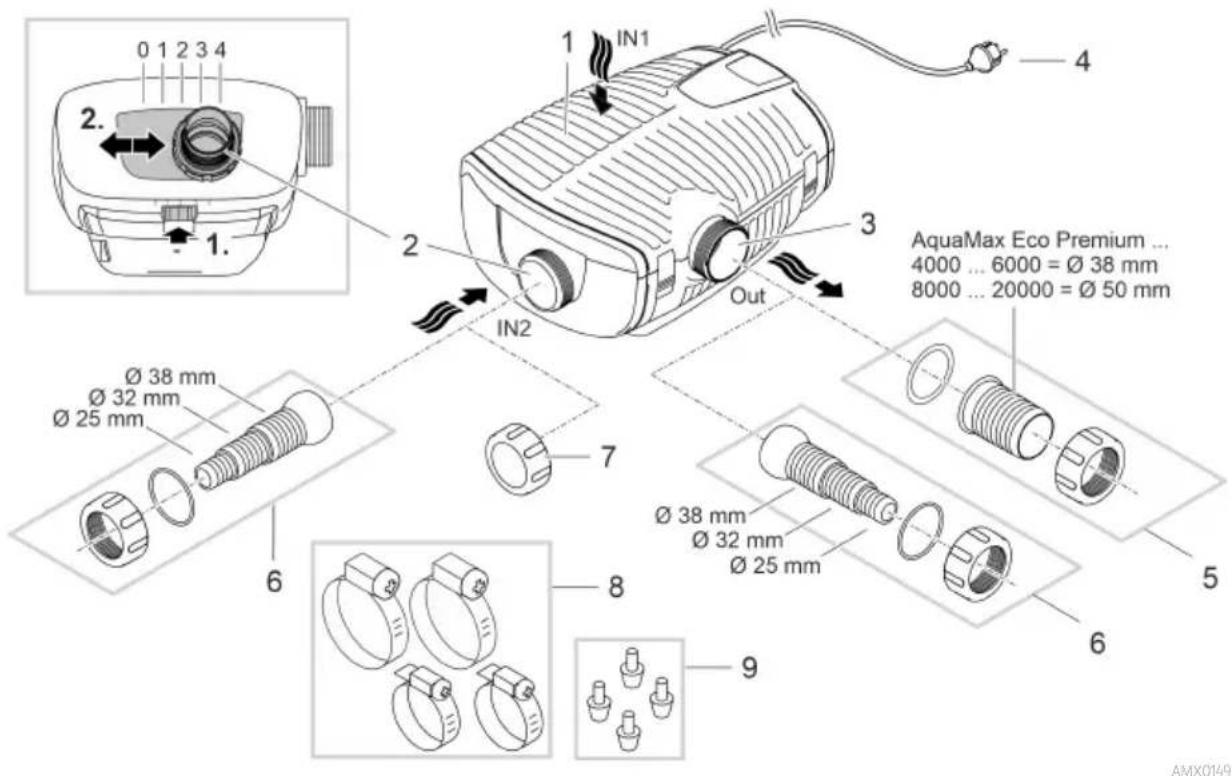

• Glede na EMC (elektromagnetno vzdržljivost) je to naprava razreda A. V bivanjskih okoljih lahko povzroči radijske motnje. Uporabnik je dolžan izvesti ustrezne ukrepe.274 Opis izdelka Pregled

Priključitev satelitskega filtra ali skimmerja.

Izhod (tl ačna stran)

Priključitev povratnega toka v ribnik (npr. preko potoka).

Nastavek za cev za izhod (priporočilo).

Pokrovček za zapiranje vhoda 2, ko se ne uporablja.

Gumijaste noge za nosilec črpalke za suho postavitev.SL

Obstaja nevarnost za ljudi s srčnim spodbujevalnikom.

Napravo zaščitite pred neposrednimi sončnimi žarki.

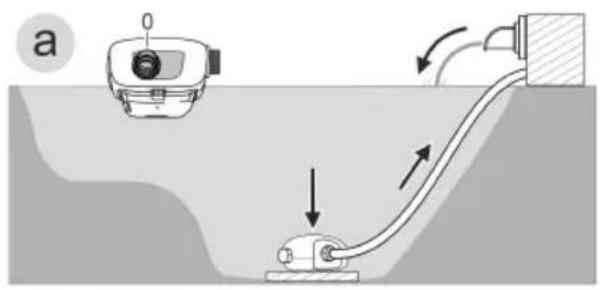

Različice namestitve

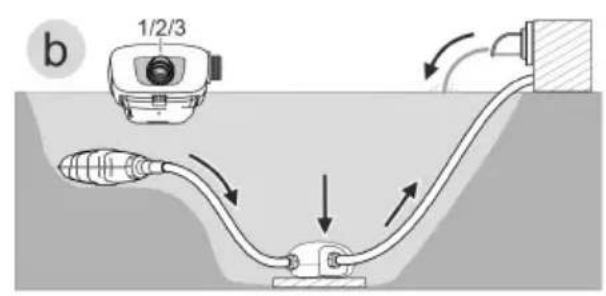

• Različica (b): Črpanje vode preko ohišja filtra (vhod 1) in dodatno preko satelitskega filtra ali skimmerja na vhodu 2. – Vhod 2 nastavite na položaj »1«, »2« ali »3« glede na želeno razmerje pretoka (25/50/75 %).

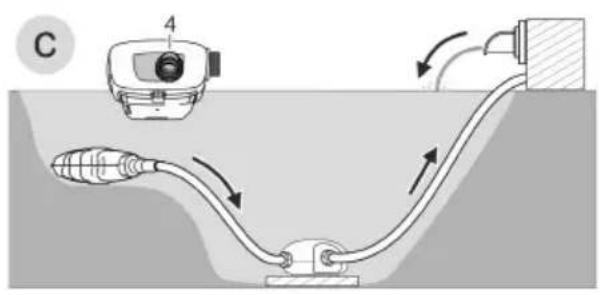

• Različica (c): Črpanje vode samo preko satelitskega filtra ali skimmerja na vhodu 2. – Nastavite vhod 2 v položaj »4«.

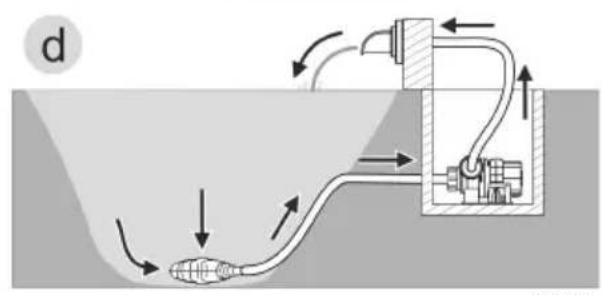

• Različica (d): Črpalko postavite na suho. – Pri tej različici mora biti črpalka postavljena brez ohišja filtra. – Črpalka je nameščena izven ribnika, vendar pod nivojem vode.276 Seasonal Flow Control (SFC) Nur AquaMax Eco Premium 12000, 16000 und 20000.

Črpalka pri vklopljeni funkciji SFC samostojno optimizira količino vode in višino črpanja. Pri tem se količina vode in višina črpanja zmanjšata do 50 %. Funkcija SFC zagotovi avtonomno celoletno prilagajanje naprave ekološkim pogojem v ribniku in s kroženjem vode, ki je odvisno od tempera- ture, podpira biologijo ribnika (obratovanje pozimi, obratovanje v prehodnem obdobju, obratova- nje poleti). Funkcijo SFC se vklopi in izklopi na črpalki. S funkcijo SFC se zmanjša moč črpalke, brez funkcije SFC pa črpalka neprestano deluje pri največjem številu obratov. Funkcija SFC ne deluje, če na- pravo postavite na suho. Za uporabo skimerja, satelitskega filtra ali krmilne naprave OASE InSce- nio, velja priporočilo, ki je odvisno od naprave, da je treba izključiti funkcijo SFC.SL

Postavitev in priklop Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode). Uporaba črpalke je dovoljena le ob upoštevanju navedenih vodnih vrednosti. (→ Dovoljene vre- dnosti vode)

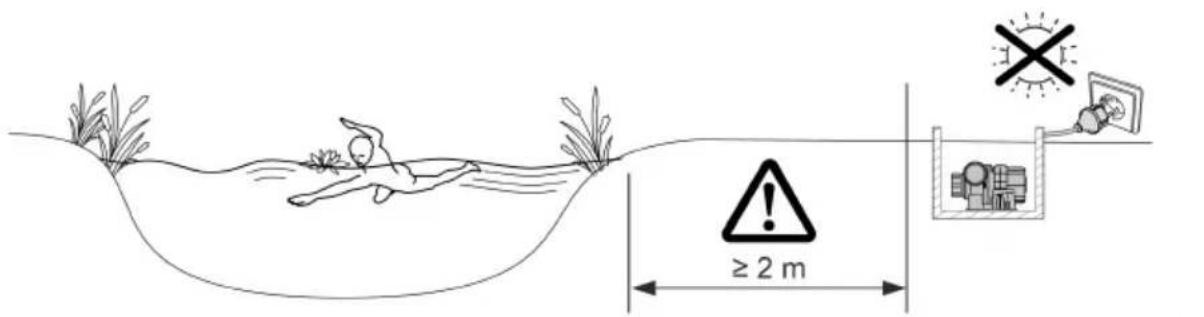

OPOZORILO Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo. Naprava lahko obratuje le, če v vodi ni ljudi.

PREVIDNO Vrtljive komponente v območju sesalnega ali tlačnega nastavka. Če segate v nastavke, so možne poškodbe. Še posebej upoštevajte: Naprava, ki se je zaustavila zaradi preobremenitve, se lahko nepričako- vano zažene! Ne segajte v odprtino sesalnega ali tlačnega nastavka, ko je električni vtič priključen. Če so nastavki med delovanjem prosto dostopni, npr. če cevi niso priključene, zavarujte na- stavke z zaščito pred dotikom. Zaščita za stik je na voljo kot dodatna oprema.

NASVET Pri črpanju močno zablatene vode se tekalna enota črpalke morebiti obrabi hitreje in jo je treba predčasno zamenjati. Temeljito očistite ribnik oz. bazen, preden postavite črpalko. Črpalko postavite višje od dna ribnika. To bo zmanjšalo sesanje blatne vode.

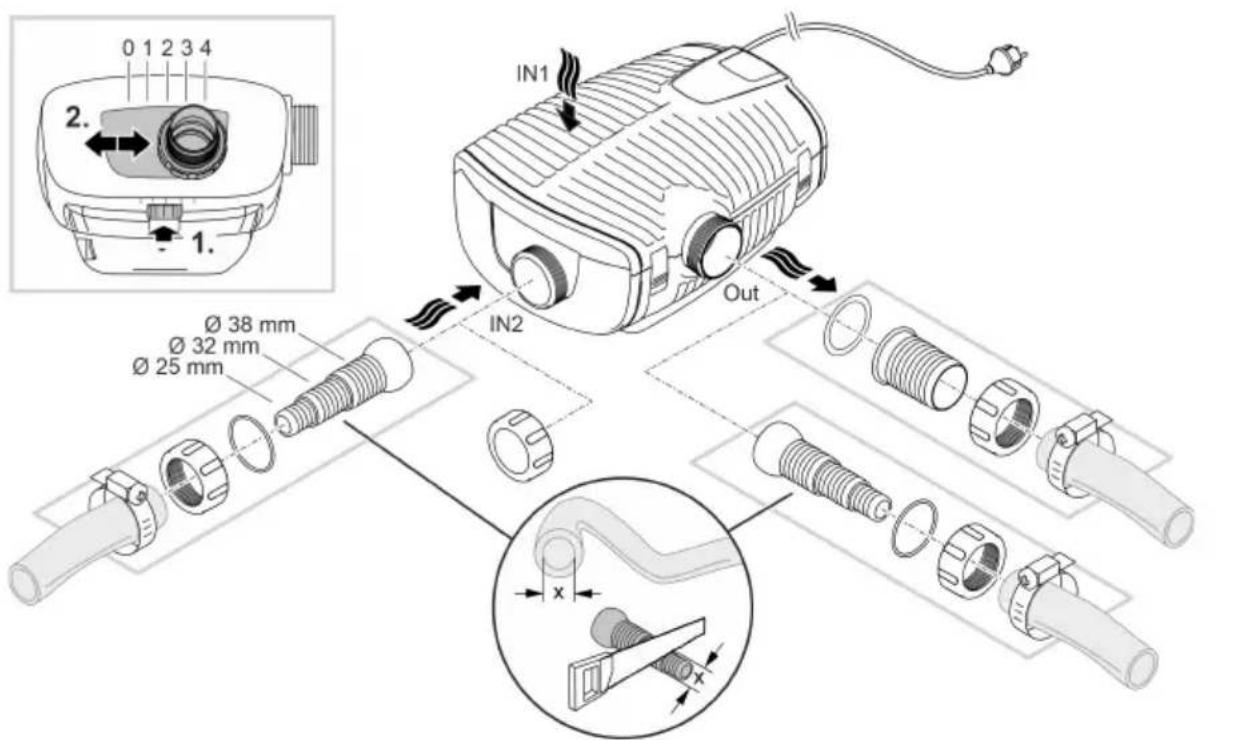

Izogibajte se neposredni sončni svetlobi, ko komponente naprave niso potopljene, saj se lahko zelo segrejejo. Po potrebi uporabite zaščitni pokrov.278 Postavitev naprave pod gladino Priključitev Priključite črpalko glede na želeno različico namestitve. (→ Različice namestitve)

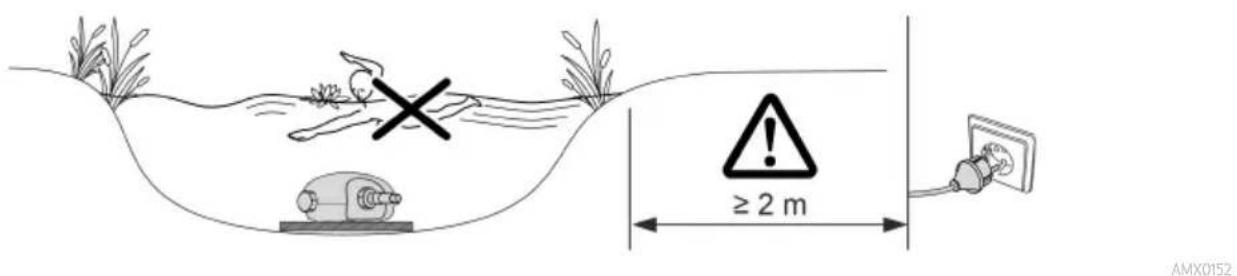

Vtiča še ne vstavljajte v vtičnico! Postavitev

• Črpalko namestite vodoravno na trdni podlagi brez blata.

• Poskrbite, da bo črpalka stabilno nameščena.

• Črpalko uporabljajte samo, če je v celoti potopljena v vodo. Črpalko lahko enostavno izvlečete iz vode z vlečno vrvjo. − Potegnite vlečno vrv skozi okrogle odprtine na spodnji lupini filtra in jo zavozlajte.SL

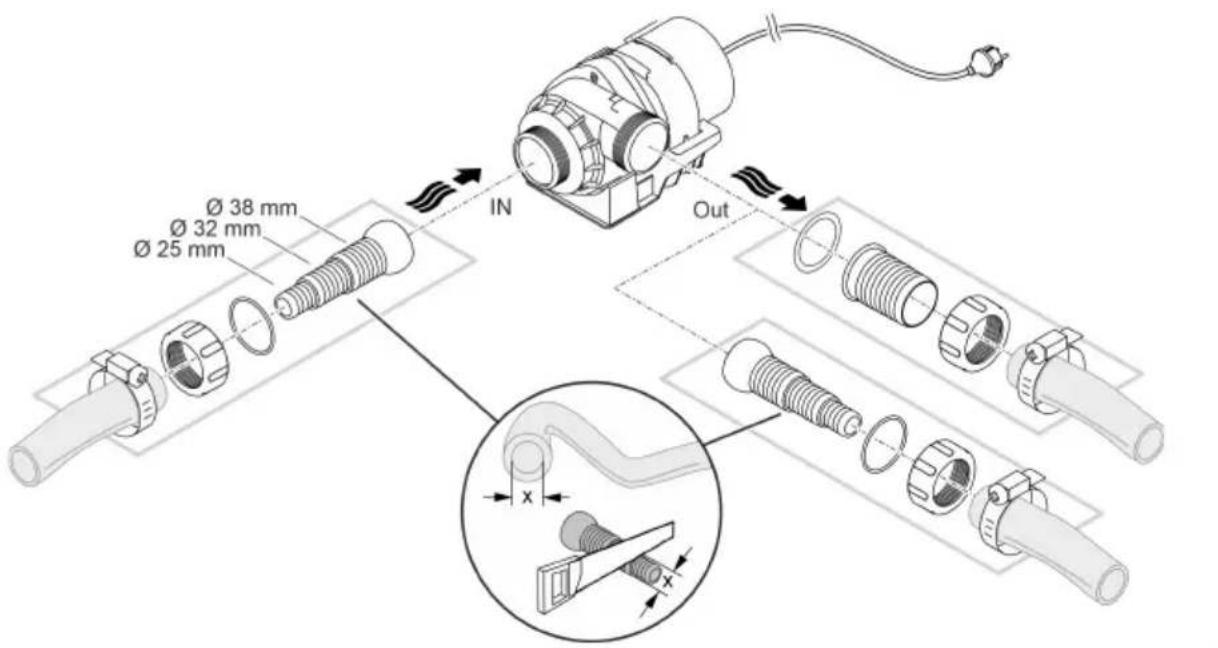

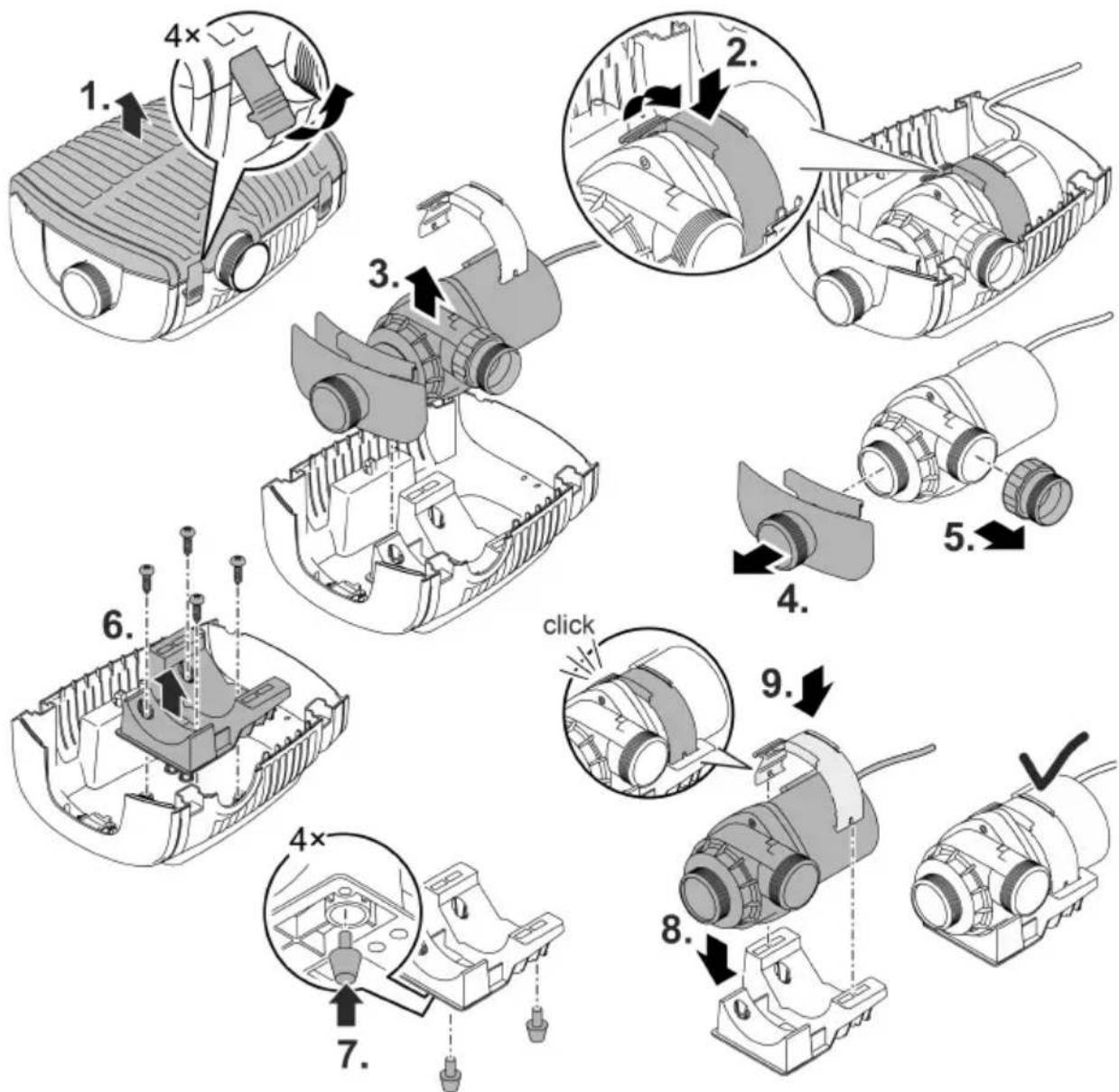

Postavitev naprave na suhem Za suho namestitev je treba črpalko namestiti brez ohišja filtra. Predelati opremo

AMX0144280 Priključitev

Vtiča še ne vstavljajte v vtičnico! Postavitev

• Črpalko namestite vodoravno na trdni podlagi brez blata.

• Poskrbite, da bo črpalka stabilno nameščena.SL

Zagon NASVET Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko okvari. Črpalko uporabljajte samo, ko je potopljena ali poplavljena.

• Izklop: Omrežni vtič izvlecite iz omrežne vtičnice. Environmental Function Control (EFC) Potem ko napravo zaženete, črpalka izvaja predprogramirani samodejni preskus delovanja (okolj- sko reguliranje – Environmental Function Control (EFC)). Črpalka zazna, ali se nahaja v stanju teka na suho, blokade, oziroma ali je potopljena. V primeru teka na suho ali blokade se črpalka sa- modejno izključi po 60 do 120 sekundah. V primeru motnje prekinite napajanje z električnim to- kom in »potopite črpalko« oz. odstranite oviro. Ko odpravite napako, lahko ponovno zaženete na- pravo.282 Čiščenje in vzdrževanje PREVIDNO Nevarnost poškodb zaradi nepredvidljivega zagona. Funkcije notranjega nadzora naprave lahko izklopijo napravo in jo samodejno ponovno vklopijo. Pred deli na napravi izvlecite omrežni vtič.

NASVET Ne uporabljajte agresivnih čistil ali kemičnih raztopin. Ta sredstva lahko poškodujejo ohišje, vpli- vajo na delovanje naprave in škodujejo živalim, rastlinam ter okolju. Napravo, če je mogoče, čistite samo s čisto vodo in mehko krtačo oz. gobo, pri trdovratni uma- zaniji si pomagajte s priporočenimi čistilnimi sredstvi.

Čiščenje naprave Napravo čistite po potrebi, vendar vsaj 2-krat letno.

• Na črpalki očistite predvsem tekalno enoto in ohišje črpalke.

• Priporočeno čistilno sredstvo pri trdovratnih poapnitvah: – Čistilo za črpalke PumpClean družbe OASE. – Hišna čistila, ki ne vsebujejo kisa ali klora.

• Po čiščenju morate vse dele temeljito izprati z vodo.SL

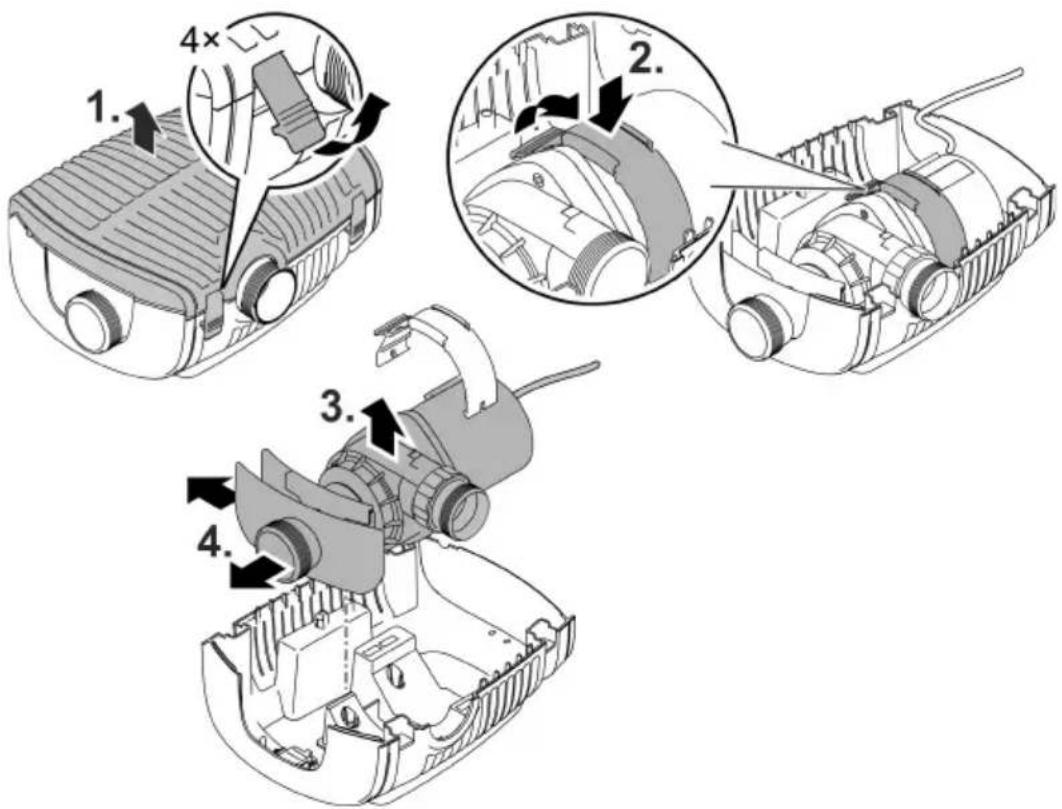

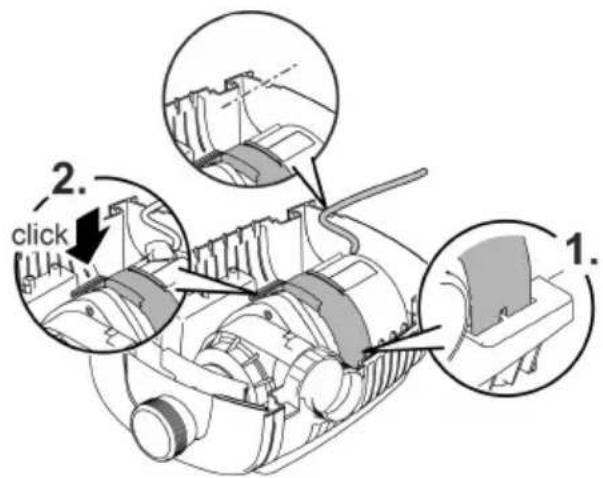

Odstranitev/čiščenje črpalke

• Izvlecite omrežni vtič in odstranite vse priključke.

• Napravo razstavite, kot je prikazano na sliki.

• Pri sestavljanju preverite, da je – objemka, ki fiksira črpalko v nosilcu, varno vpeta. – priključni kabel speljan skozi utor na ohišju in ni močno prepognjen ali stisnjen.

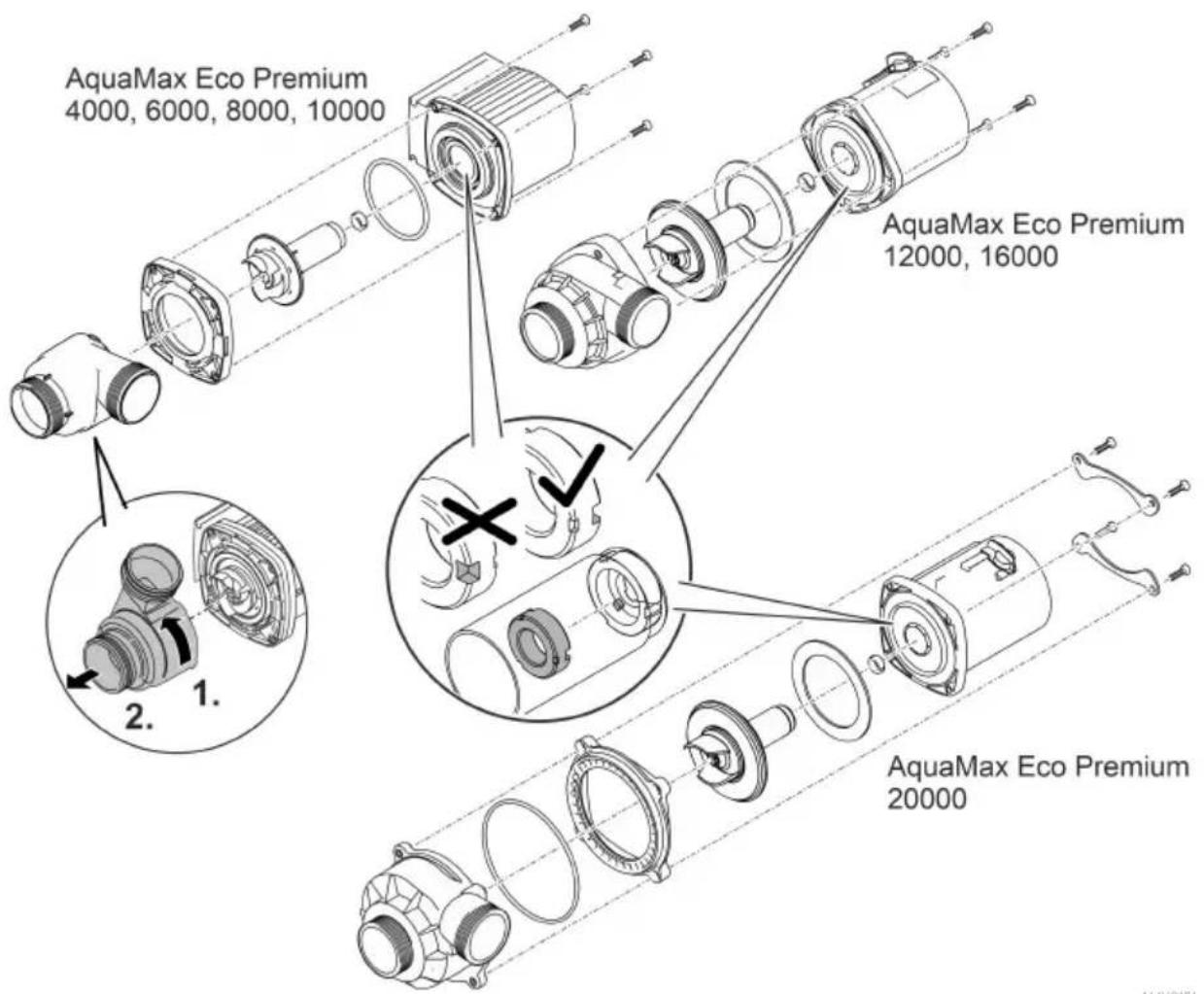

AMX0146284 Čiščenje/zamenjava tekalne enote

• Razstavite črpalko kot je prikazano na sliki.

• Črpalko sestavite v obratnem vrstnem redu. Med odstranjevanjem tekalne enote se lahko odvijejo radialni ležaji v motornem ohišju. Pri sestavljanju preverite, ali je pravilno nameščen. Po potrebi radialni ležaj s širokim utorom potisnite naprej v motorno ohišje.

Skladiščenje/Prezimovanje Naprava je varna pred zmrzaljo do temperature minus 20 °C. Če nameravate skladiščiti napravo izven območja ribnika, jo predhodno temeljito očistite in preverite glede poškodb ter je hranite potopljeno ali napolnjeno z vodo. Omrežnega vtiča ne potapljajte pod vodno gladino! Odpravljanje motenj Motnja Vzrok Ukrep Črpalka se ne zažene.

Odpravite blokado, preverite, ali je tekalna enota lahko gibljiva

Količina črpanja ne zadostuje

Tekalna enota težko deluje

Preverite, ali se tekalne enote z lahkoto premikajo Črpalka se po kratkem delova- nju izklopi

Voda je močno onesnažena

Tekalna enota je blokirana Odpravite blokado, preverite, ali je tekalna enota lahko gibljiva

Črpalka je delovala na suho

Upoštevajte najvišjo dovoljeno tempera- turo vode. (→ Tehnični podatki)286 Tehnični podatki Podatki o napravi AquaMax Eco Premium

Najv. moč črpanja l/h

Najv. višina črpanja

3,3 3,7 4,1 4,7 Razred zaščite

Med delovanjem in konvekcijo

Med delovanjem in prisilno hlajenje

Dolžina priključnega kabla

Najv. višina črpanja

Med delovanjem in konvekcijo

Med delovanjem in prisilno hlajenje

Dolžina priključnega kabla

• Ležaj v bloku motorja Odlaganje odpadkov NASVET Te naprave ne smete zavreči med gospodinjske odpadke. Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov. Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo. Pred tem naredite napravo neuporabno tako, da odrežete kabel.HR
