РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AquaMax Eco Premium 20000 OASE

Упътване за употреба

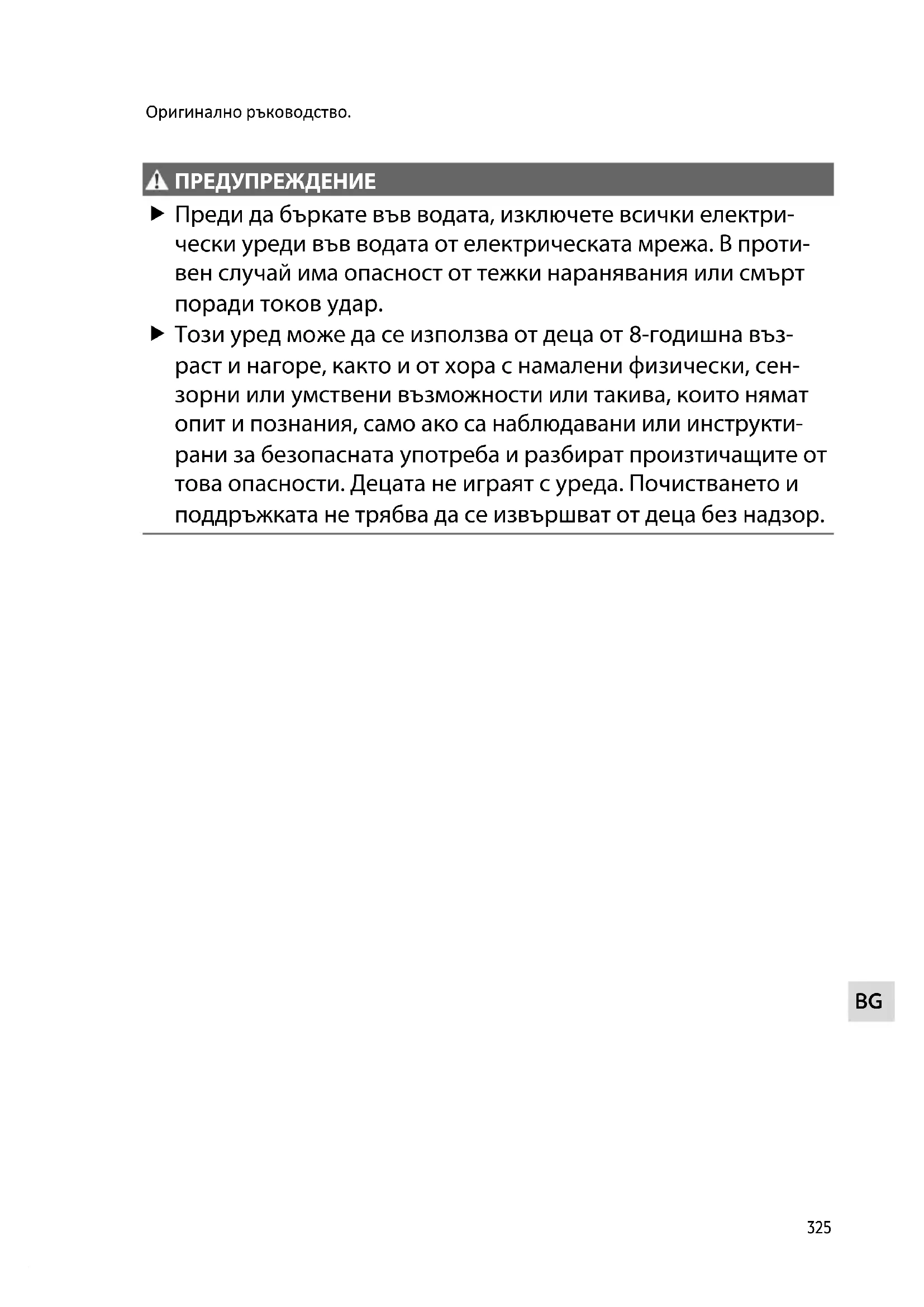

Оригинално ръководство.

ПРЕДУП РЕЖДЕН ИЕ ПРЕДУПРЕЖДЕНИЕ Преди да бъркате във водата, изключете всички електри- чески уреди във водата от електрическата мрежа. В проти- вен случай има опасност от тежки наранявания или смърт поради токов удар. Този уред може да се използва от деца от 8-годишна въз- раст и нагоре, както и от хора с намалени физически, сен- зорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструкти- рани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца без надзор.326 Указания за безопасност Електрическа връзка

• По отношение на електрическата инсталация на открито важат специални пра- вила. Електрическата инсталация трябва да се изпълнява само от електротехник. – Електротехникът е квалифициран въз основа на своето професионално обра- зование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания. – При въпроси и проблеми се обръщайте към електроспециалист.

• Свързвайте уреда само ако електрическите данни на уреда и електрозахранва- нето съвпадат.

• Свързвайте уреда само към инсталирана според предписанията контактна кутия. Уредът трябва да е обезопасен със защитно съоръжение за ток на утечка с номи- нален ток на утечка от максимум 30 mA.

• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).

• Защитете отворените щепсели и контакти от влага. Безопасна експлоатация

• Не използвайте уреда, ако електрическите проводници или корпусът са повре-

• Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.

• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.

• Не носете, съответно не теглете уреда за електрическия проводник.

• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.

• Никога не извършвайте технически промени по уреда.

• По уреда извършвайте само работите, които са описани в настоящото ръководс-

• Използвайте само оригинални резервни части и аксесоари.

• При проблеми се обърнете към оторизирания сервиз или към OASE.BG

Употреба по предназначение Използвайте продукта, описан в това ръководство, само както следва:

• За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.

• При спазване на техническите данни. (→ Технически данни)

• При спазване на допустимите стойности на водата. (→ Допустими стойности на

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.

• Никога не използвайте други течности, освен вода.

• Никога не използвайте уреда без вода.

• Не използвайте уреда заедно с химикали, хранителни продукти, лесно запалими или взривоопасни вещества.

• Не свързвайте към водоснабдяването на къщата.

• Не използвайте уреда за производствени или промишлени цели.

• По отношение на ЕМС (електромагнитна съвместимост) това е уред от клас A. В жилищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.328 Описание на продукта

Присъединяване на сателитен филтър или скимер.

Дебитът на вход 2 и по този начин съотношението на дебита между вход 1 и 2 се ре- гулира. Разхлабете за целта заключването и поставете присъединяването в една от следните позиции: − Позиция 0: Вход 2 е затворен; подаване на вода само през вход 1. − Позиция 1/2/3: Вход 2 е отворен на ок. 25/50/75%, т.е. подаване на вода през вход 1 и 2 съгласно настроеното съотношение на дебита. − Позиция 4: Вход 1 е затворен; подаване на вода само през вход 2.

Изход (напорна страна)

• Присъединяване на обратния поток към езерото (напр. през поточе).

Накрайник за изход (препоръка).

Стъпенчат накрайник за вход 2 и изход (алтернатива).

Капаче за затваряне на вход 2, ако той не се използва.

Скоби за маркуч за фиксиране на маркучи върху накрайника за маркучи.

Гумени крачета за държач за помпи при сух монтаж.BG

Уредът е прахо- и водонепроницаем до 4 m.

Възможен риск за хора с пейсмейкъри.

Пазете уреда от пряка слънчева светлина.

Не изхвърляйте уреда с обичайните битови отпадъци.

Прочетете ръководството за експлоатация.

• Вариант (a): Подаване на вода само през корпуса на филтъра (вход 1). – Настройте вход 2 на позиция „0“. – Затворете вход 2 с капачето.

• Вариант (b): Подаване на вода през корпус на филтъра (вход 1) и допълни- телно през сателитен филтър или скимер на вход 2. – Настройте входа 2 на позиция „1“, „2“ или „3“ според желаното съотношение на дебита (25/50/75%).

• Вариант (c): Подаване на вода само през сателитен филтър или скимер при вход 2. – Настройте вход 2 на позиция „4“.

• Вариант (d): Използвайте сух монтаж за помпата. – При този вариант помпата трябва да се монтира без корпуса на филтъра. – Помпата се монтира извън езерото, но под нивото на водата.330 Seasonal Flow Control (SFC) Nur AquaMax Eco Premium 12000, 16000 und 20000.

При включена функция SFC помпата сама оптимизира количеството вода и височи- ната на изпомпване. При това количеството вода и височината на изпомпване се намаляват до 50 %. Посредством SFC уредът целогодишно се адаптира към съответ- ното екологично състояние във водния басейн, чрез циркулацията на водата в за- висимост от температурата подпомага биологичното равновесие във водата (зимен режим на работа, преходен режим на работа и летен режим на работа). SFC-функцията се включва и изключва от помпата. Чрез SFC се намалява консумира- ната енергия на помпата, без SFC помпата работи постоянно с максимален брой обороти. Функцията SFC не функционира при поставяне на сухо. При използване на цедка за обиране на замърсяванията, сателитен филтър или уред за управление OASE InScenio може в зависимост от системата да е препоръчително да изключите SFC-функцията.BG

Монтаж и свързване Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата). Използването на помпата е допустимо само при спазване на посочените стойности на водата. (→ Допустими стойности на водата)

ПРЕДУПРЕЖДЕНИЕ Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Де- фектни електрически компоненти на уреда поставят водата под опасно електри- ческо напрежение. Използвайте уреда само ако във водата няма хора.

Въртящи се компоненти в зоната на засмукващия накрайник и напорния накрай- ник. Възможни са наранявания, ако бръкнете в накрайниците. Обърнете по-специално внимание на: Спрял поради претоварване уред може неочаквано да се стартира! Не бъркайте в отвора на засмукващия или напорния накрайник, ако мрежовият адаптер е включен. Ако по време на работа накрайниците са свободно достъпни, напр. ако няма свързани маркучи, трябва да обезопасите накрайниците, за да ограничите въз- можността за допир до тях. Защитата от допир се предлага като принадлежност.

При изпомпване на силно затлачена вода работният елемент на помпата може да се износи по-бързо и трябва да бъде сменян преждевременно. Преди да инсталирате помпата, почистете езерото основно. Монтирайте помпата над дъното на езерото. По този начин се намалява засмук- ването на вода с утайка.

Избягвайте пряка слънчева светлина при непотопени компоненти на уреда, тъй като те могат да се нагреят силно. За целта използвайте предпазен капак.332 Монтирайте уреда потопен

Свържете помпата съгласно избрания вариант на монтаж. (→ Варианти за монтаж)

• Поставете помпата хоризонтално върху твърда, чиста от шлам основа.

• Осигурете стабилно положение на помпата.

• Използвайте помпата само ако тя е напълно потопена под вода. Чрез въжето можете просто да изтеглите помпата от водата. − Изтеглете въжето през кръглите отвори върху долната скоба на филтъра и го завържете на възел.BG

Поставете уреда сух При сух монтаж помпата трябва да се монтира без корпуса на филтъра. Преоборудване

• Поставете помпата хоризонтално върху твърда, чиста от шлам основа.

Помпата не трябва да работи без вода. В противен случай помпата ще се повреди. Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

• Включване: Включете щепсела в контакта. – Уредът се включва веднага.

• Изключване: Извадете щепсела от контакта. Environmental Function Control (EFC) При пускане в експлоатация помпата извършва автоматично предварително прог- рамирано самотестване (Environmental Function Control – контрол на екологич- ните функции (EFC)). При него помпата разпознава дали е в режим на работа на сухо / блокировка или в потопено състояние. В случай на режим на работа на сухо / блокировка помпата се изключва автоматично след около 60 до 120 секунди. В слу- чай на повреда прекъснете електрозахранването и „наводнете помпата“, съответно отстранете проблема. След това отново можете да експлоатирате уреда.336 Почистване и поддръжка

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда конт- ролни функции могат да изключат уреда и да го включат отново самостоятелно. Преди работа по уреда извадете щепсела от контакта.

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда. Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити замърсявания с помощта на препоръчаните почистващи препарати.

Почистете уреда Почиствайте уреда при необходимост, но най-малко 2 пъти годишно.

• На помпата почиствайте особено работния елемент и корпуса.

• Препоръчани почистващи препарати при упорити варовикови отлагания: – Почистващ препарат за помпата PumpClean от OASE. – Домакински почистващ препарат без съдържание на оцет и хлор.

• След почистването изплакнете основно всички части с чиста вода.BG

Демонтиране/почистване на помпата

• Изключете мрежовия адаптер и разединете всички връзки.

• Разглобете уреда, както е показано на изображението.

• Сглобете уреда в обратна последователност.

• След сглобяване проверете дали: – скобата, която фиксира помпата в държача, е стабилно захваната. – присъединителният кабел е изведен през жлеба в корпуса и не е силно прегъ- нат или защипан.

AMX0146338 Почистване/смяна на работния елемент

• Разглобете помпата, както е показано на изображението.

• Почистете компонентите с четка под чиста вода.

• Проверете всички части за повреда. Сменете повредените или износените части.

• Сглобете помпата в обратна последователност. При издърпване на ходовия модул радиалният лагер на корпуса на мотора може да се разхлаби. При повторното сглобяване проверете дали той е пра- вилно поставен. Ако е необходимо, натиснете радиалния лагер в корпуса на мотора първо с широките жлебове.

Съхранение/Зазимяване Уредът е защитен от замръзване при температура до минус 20°C. Ако го съхраня- вате извън езерото, трябва да го почистите основно с мека четка и вода, да го про- верите за повреди и да го съхранявате потопен във вода или напълнен с вода. Не потапяйте щепсела във водата! Отстраняване на неизправности Неизправност

Помощ за отстраняване Помпата не се задейства

Липсва напрежение в мре-

Проверете напрежението в мрежата Захранващите тръби са

Прекарайте захранващите тръби без

Захранващите тръби са за-

Ходовият модул е блоки-

Отстранете блокирането, проверете дали ходовият модул се движи лесно Помпата не изпомпва Недостатъчен дебит

Корпусът на филтъра е зад-

Почистете филтрите В захранващите тръбопро- води има прекалено много

Скъсете маркучите до необходимия минимум, отстранете ненужните свързващи части Движението на ходовия модул е затруднено Проверете дали ходовият модул се движи лесно Помпата се изключва след кратко време на работа

Водата е силно замърсена Почистете помпата Ходовият модул е блоки-

Отстранете блокирането, проверете дали ходовият модул се движи лесно Помпата е работила на

Спазвайте максимално допустимата температура на водата. (→ Технически данни)340 Технически данни Данни за уреда AquaMax Eco Premium

Захранващо напрежение V AC 220 … 240 Мрежова честота

Макс. мощност на изпомпване

Макс. височина на изпомпване

IP68 Макс. дълбочина

25, 32, 38, 50 25, 32, 38, 50 Макс. размер на частиците при едри замърсявания

Подаваща площ на филтъра cm²

(→ Допустими стойности на водата) Извън експлоа-

-20 ... +35 -20 ... +35 -20 ... +35 -20 ... +35 Температура на околната среда (сух

+4 ... +30 В експлоатация и с принудително

Дължина на свързващ кабел

Макс. мощност на изпомпване l/h

Макс. височина на изпомпване

IP68 Макс. дълбочина

25, 32, 38, 50 25, 32, 38, 50 25, 32, 38, 50 Макс. размер на частиците при едри замърсявания

Подаваща площ на филтъра cm²

(→ Допустими стойности на водата) Извън експлоата-

-20 ... +35 -20 ... +35 -20 ... +35 Температура на околната среда (сух монтаж)

+4 ... +30 В експлоатация и с принудително ох-

Дължина на свързващ кабел

Чиста вода, вода от воден басейн pH-стойност

°dH 8 … 15 Свободен хлор mg/l <0,3 Хлоридно съдържание mg/l <250 Съдържание на сол

<0,4 Общ сух остатък

Бързо износващи се части

• Лагер в двигателния блок

Този уред не бива да се изхвърля като битов отпадък. Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане. При въпроси се обърнете към местен пункт за събиране на отпадъци. Там ще по- лучите информация за правилното изхвърляне на уреда. Направете уреда негоден за употреба, като отрежете кабелите.UK
