AquaMax Eco Premium 20000 - Pompa dell'acqua OASE - Manuale utente e istruzioni gratuiti

Caratteristiche Tecniche	Dettagli
Portata massima	20000 L/h
Altezza massima di sollevamento	5,5 m
Consumo elettrico	220 W
Tipo di motore	Motore a corrente alternata
Dimensioni	40 x 30 x 25 cm
Peso	6,5 kg
Uso consigliato	Piscine, fontane, stagni
Manutenzione	Pulizia regolare del filtro, controllo delle guarnizioni
Sicurezza	Protezione contro il funzionamento a secco, classe di protezione IP68
Garanzia	2 anni
Accessori inclusi	Connettori, adattatori

Domande frequenti - AquaMax Eco Premium 20000 OASE

Come si installa la pompa OASE AquaMax Eco Premium 20000?

Assicurarsi che il luogo sia stabile e che la pompa sia immersa nell'acqua. Collegare i tubi di uscita e verificare le guarnizioni prima di collegare la pompa all'alimentazione elettrica.

La pompa non si accende, cosa fare?

Verificare che la pompa sia correttamente collegata a una fonte di alimentazione. Assicurarsi inoltre che l'interruttore non sia scattato e che le connessioni elettriche siano in buone condizioni.

Come si pulisce la pompa?

Scollegare la pompa e rimuoverla dall'acqua. Pulire il prefiltro e le griglie con una spazzola morbida per rimuovere i detriti. Non utilizzare prodotti chimici aggressivi.

Qual è la capacità della pompa OASE AquaMax Eco Premium 20000?

La pompa ha una capacità di portata fino a 20000 litri all'ora, a seconda delle condizioni di utilizzo.

La pompa fa rumore, è normale?

Un certo rumore è normale, ma se la pompa emette rumori insoliti o forti, verificare che sia installata correttamente e che non sia ostruita da detriti.

Posso usare la pompa in inverno?

Si consiglia di rimuovere la pompa e conservarla all'interno durante l'inverno per evitare danni causati dal gelo.

Come si regola la portata della pompa?

È possibile regolare la portata utilizzando la valvola di regolazione sul tubo di uscita, che consente di controllare il flusso d'acqua in base alle proprie esigenze.

Qual è la garanzia della pompa OASE AquaMax Eco Premium 20000?

La pompa è generalmente fornita con una garanzia di 2 anni, ma si consiglia di verificare le condizioni specifiche al momento dell'acquisto.

MANUALE UTENTE AquaMax Eco Premium 20000 OASE

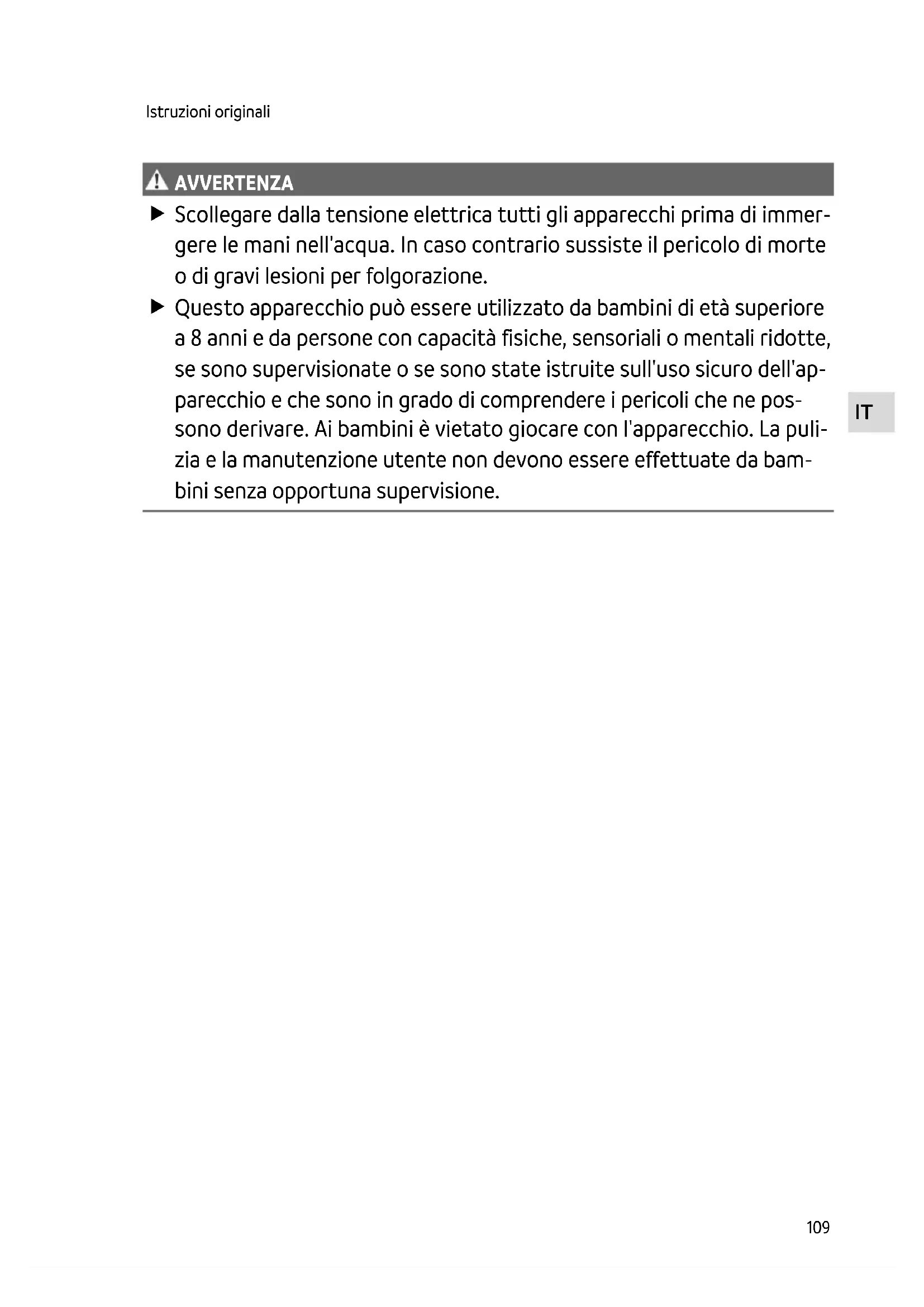

• Scollegare alla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione.
• Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'apparecchio e che sono in grado di comprendere i pericoli che ne possono derivare. Ai bambini è vietato giocare con l'apparecchio. La pulizia e la manutenzione utente non devono essere effettuate da bambini sulla opportuna supervisione.

Avverenze di sicurezza

Allacciamento elettrico

• Per l'installazione elettrica all'aperto si applicano disponzioni speciali. L'installazione elettrica deve essere eseguita da un elettricista specializzato.
• L'élettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è autorizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericolì e rispetto le norme, le disposizioni e i regolamenti regionali e nazionali.
  Rivolgersi a un elettricista specializzato in caso di domande e problemi.
• Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincide dono.
• Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve essere protetto con un interrottore differenziale con una corrente di quasto di max. 30mA .
• I cavi di prolongamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua).
  Proteggere spine e prese aperte contro l'umidità.

Funzionamento sicuro

Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati.
- Smaltire l'apparecchio se la linea di collegamento alla rete è danneggiata. La linea di collegamento alla rete non può essere sostituita.
- L'unità rotante all'interno dell'apparecchio contiene un magnete con un forte Campo magnetico, che può condizionale pacemaker o defibrillatori impiantati (ICD). Osservare una distanza di almeno 0,2 m tra impianto e magnete.
- Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione.
- Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi.
Non apportate mai modifiche tecniche all'apparecchio.
- Esequire sull'apparecchio solo le operazioni descripte nelle presenti istruzioni.
- Utilizzare solo solo parti di ricambio e accessori originali.
- In caso di problemi rivolgersi all'assistenza clienti autorizzata o all'azienda OASE.

Impiego ammesso

Utilizzare il prodotto descritto nelle presenti istruzioni escludvamente come segue:

• Per pompare acqua normale di laghetti per sistemi di filtraggio, a caduta d'acqua e a ruscello.
  Rispettando i dati tecnici. ( Dati tecnici)
• In conformità ai valori ammissibili dell'acqua. ( Valori dell'acqua ammessi)

Per l'apparechio valgono le seguenti restrizioni:

Nonutilizzarlo in laghetti destinati al nuoto.
Nonutilizzare l'apparecchio con liquidi diversi dall'acqua.
Nonutilizzarlo mai senza flusso d'acqua.
- Non utilizzato unitamente a prodotti chimici, generi alimentari, sostanze disponibile infiam-mabili o esploso.
- Non allacciare all'impiano di acqua a uso domestico.
- Non utilizzato per scopi commerciali o industriali.
- Secondo l'EMC (compatibilità elettromagnetica), si tratta di un apparecchio della categoria A, che può provocare radiodisturbi se utilizzato in prossimità di abitazioni. Spetta all'utilizzatore adottare le apposite misure di protezione.

Descrizione del prodotto

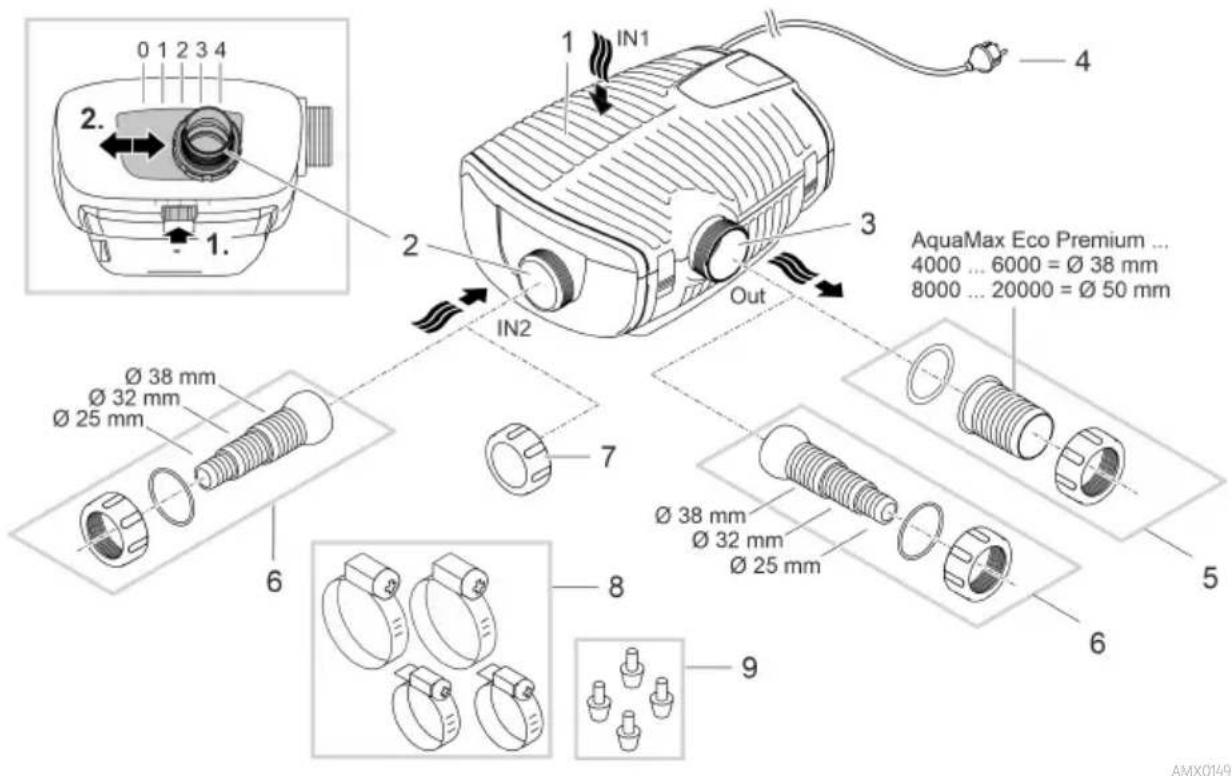

Prospetto

1 Entrata 1 (latodi aspirazione)

Scatola delhetto

2 Entrata 2 (latodi aspirazione)

• Collegamento di un filtering satellite o di uno skimmer.

• La portata all'entrata 2 e quindi il rapporto della portata tra l'entrata 1 e 2 è regolabile. A tale scopo après la chiusura e portare il collegamento in una delle seguenti posizioni:

• Posizione 0: l'entrata 2 è chiusa; convogliamento dell'acqua solo attraverso l'entrata 1.

• Posizione 1/2/3: l'entrata 2 è aperta di ca. il 25/50/75%;cioè convogliamento dell'acqua attraverso l'entrata 1 e 2 in base al rapporto della portata impostato.
  -Posizione 4: l'entrata 1 è chiusa; convogliamento dell'acqua solo attraverso l'entrata 2.

3 Uscita (lato di mandata)

• Collegamento di ritorno nel laghetto (ad es. atraverso un ruscello).
  4 Cavo di rete
  5 Boccola per tubo flessibile per uscita (suggerimento).
  6 Boccola a gradini per entrata 2 e uscita (alternativa).
  7 Calotta protettiva per chiudere l'entrata 2 quando non viene usata.
  8 Fascette per il fissaggio dei tubi flessibili sulle relative boccole.
  9 Appoggi di gomma come supporto della pompa in caso di installmente all'ascutto.

Simboli sull'apparecchio

L'apparecchio è a tenuta di polvere e di acqua fino a 4 m.

Possibili pericolipersopencpacemaker.

Proteggere l'apparechio alla radiazione solare diretta.

Non smaltire quello apparecchio gettandolo nei rifiuti domestici.

Leggere le istruzioni d'uso

Varianti di installmente

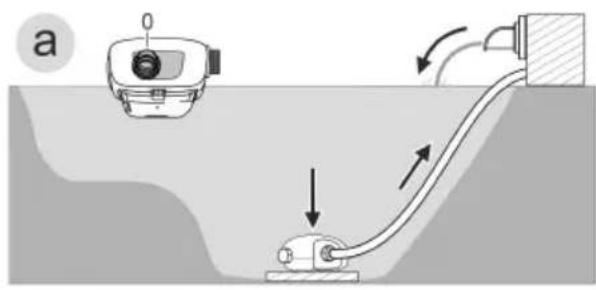

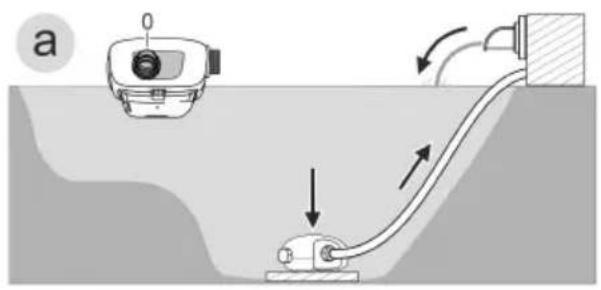

• Variante (a): Convogliamento dell'acqua solo atraverso la scatola del filtrlo (entrata 1).

• Regolare l'entrata 2 in posizione "0".

• Chiudere l'entrata 2 con la calotta protettiva.

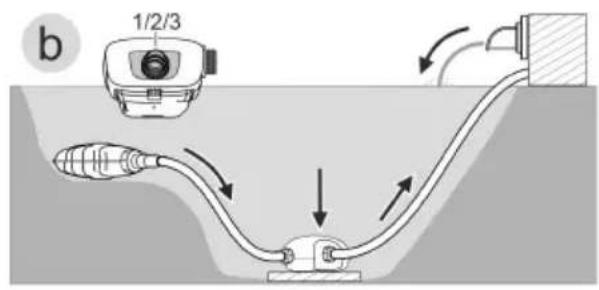

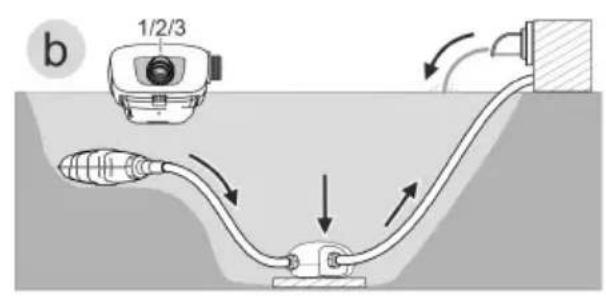

• Variante (b): Convogliamento dell'acqua attraverso la scatola del filtrro (entrata 1) eancheattraverso un filtro satellite o uno skimmer all'entrata 2.

• Regolare l'entrata 2 in posizione "1", "2" o "3" in base al rapporto della portata desiderato (25/50/75%).

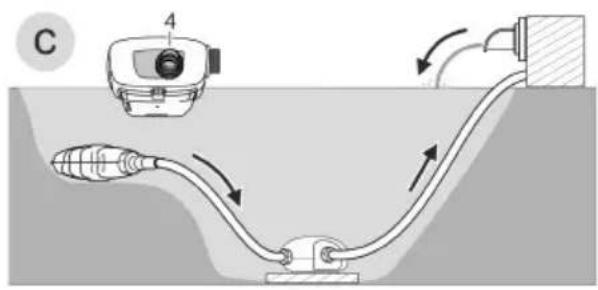

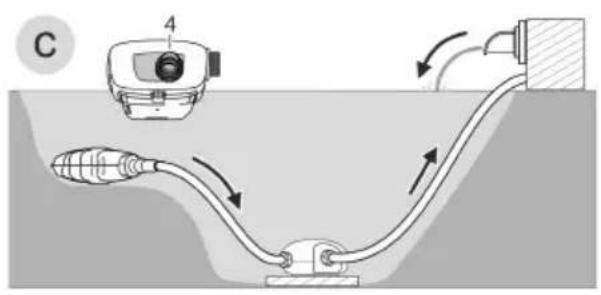

• Variante (c): Convogliamento dell'acqua attraverso un filtro satellite o uno skimmer all'entrata 2.

• Regolare l'entrata 2 in posizione "4".

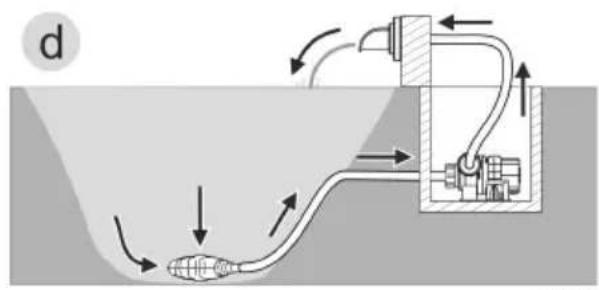

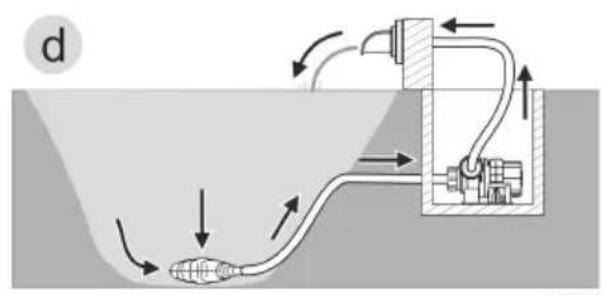

• Variante (d): Installazione all'ascutto della pompa.

• Per esta variante la pompa deve essere installata alla scatola del filtr.
  — La pompa viene installata fuori dal laghetto, ma al除去 del livello dell'acqua.

Seasonal Flow Control (SFC)

Quando la funzione SFC è attenuata, la pompa ottimizza automaticamente la quantità di acqua e la prevalenza. La quantità di acqua e la prevalenza vengono ridotte fino al 50%. Grazie alla funzione SFC l'apparecchio si adatta tutto l'anno all'ecologia del laghetto, supporta la biologia per effetto della circolazione dell'acqua in funzione della temperatura (funzionamento invernale, di mezza stagione ed estivo).

La funzione SFC viene arrivata e disattivata sulla pompa. Permette di ridurre la potenza assorbita della pompa. Senza la funzione SFC la pompa lavora continuamente con il numero di giri massimo. La SFC non funziona in caso di installatione a secco. Impiegando uno skimmer, un filtering o un disposativo di controllo InScenario OASE, si consiglia di disattivare la funzione SFC a seconda dell'impianto utilizzato.

Installazione e allacciamento

La pompa può essere installata in posizione immersa (nell'acqua) o all'ascutto (fuori dall'acqua). Utilizzare la pompa solo in conformità ai valori dell'acqua specificati. ( Valori dell'acqua ammessi)

AVVERTENZA

Pericolo di morte o gravi lesions in caso di funzionamento dell'apparecchio in un laghetto natatorio. Parti elettriche difettose mettono l'acqua sotto tensione elettrica pericolosa.

Far funzionare l'apparecchio solo se non ci sono persone in acqua.

ATTENZIONE

Parti rotanti nella zona del bocchettone di aspirazione e di quello di mandata. Sono possibili le sioni se si insertiscono le mani nei bocchettoni.

Osservare in particolare: un appearecchio arrestato a causa di un sovraccarico cui avviarsi improvvisamente!

Non inseire le mani nelle aperture del bocchettone di aspirazione o di quello di mandata se la spina elettrica è inserita.
Se è possibile accederere liberamente ai bocchetti durante l'esercizio, ad es. se non sono collegati tubi flessibili, chiudere i bocchetti con una protezione contro il dato. La protezione contro il dato è disponibile come accessorio.

NOTA

Se si trasporta acqua molto fangosa, l'unità rotante della pompa può eventualmente usurarsi an-zitempo, quindi va sostituita anticipatamente.

▶ Pulire accuratamente il laghetto o la vasca prima di installare la pompa.
Installare la pompa in posizione rialzata rispetto al fondo del laghetto. In quello modo si riduce l'aspirazione di acqua fangosa.

① Evitare la luce diretta del sole su componenti dell'apparecchio non immersi in acqua, in quanto ciò cui potò causarne un notevole riscaldamento. Se necessario, usare una copertura di protezione.

Installare appearecchio sott'acqua

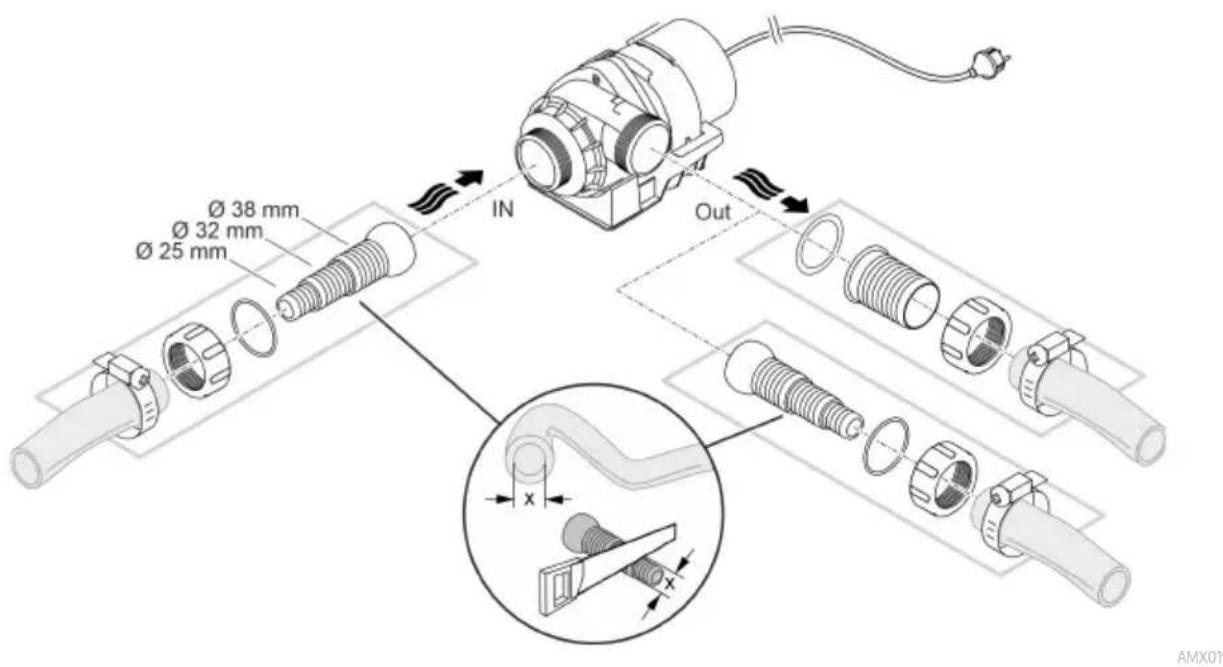

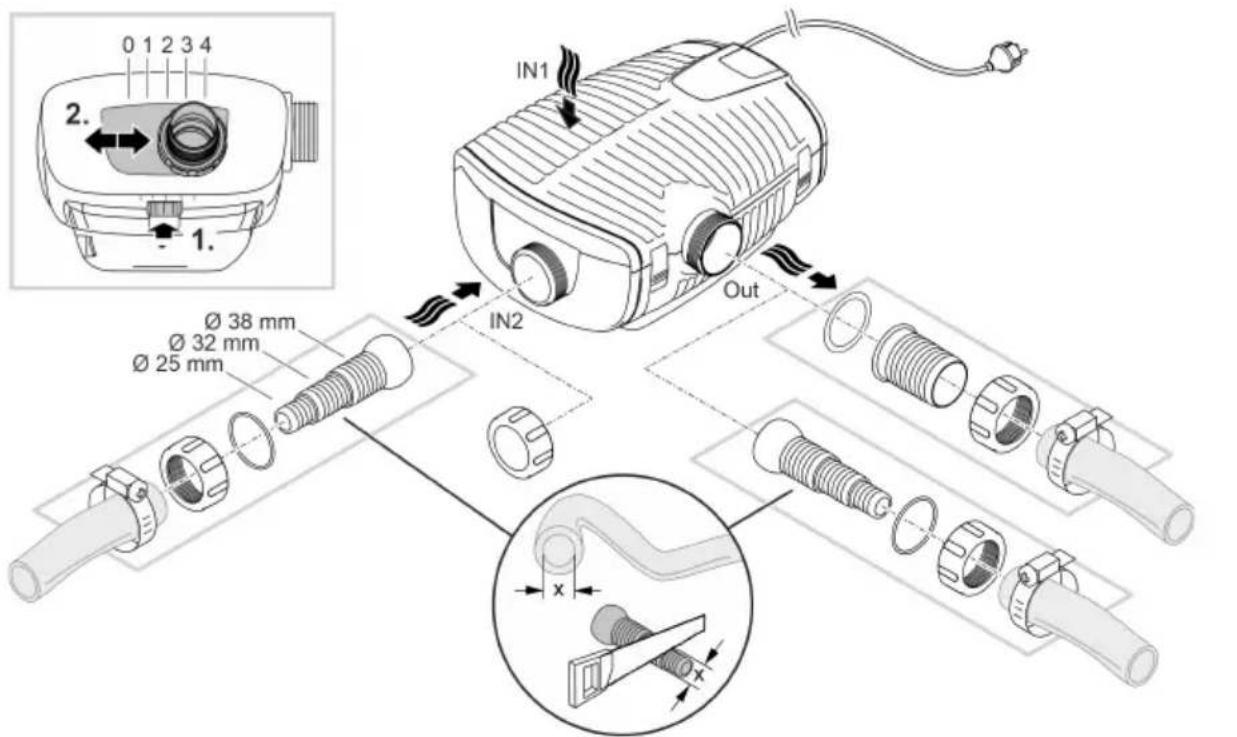

Collegare

Collegare la pompa secondo la variente di installatione desiderata. ( Varianti di installatione)

Non insere ancorta la spina elettrica nella presa!

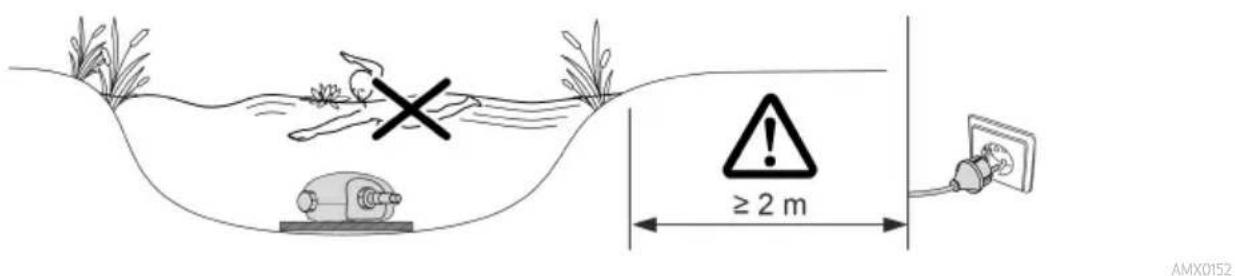

Installazione

• Installare la pompa in posizione orizzontale e in modo stabile su un fondo resistente senza melma.
• Assicurarsi che l'apparecchio abbia una posizione stabile.
• Utilizzare la pompa solo se esta è Completely immersa nell'acqua.

① Con la fune di trazione la pompa cui è serefacilmente tirata fuori dall'acqua.

• Far passare la fune di trazione attraverso le aperture rotonde della tazza inferiore del filtrone e annodarla.

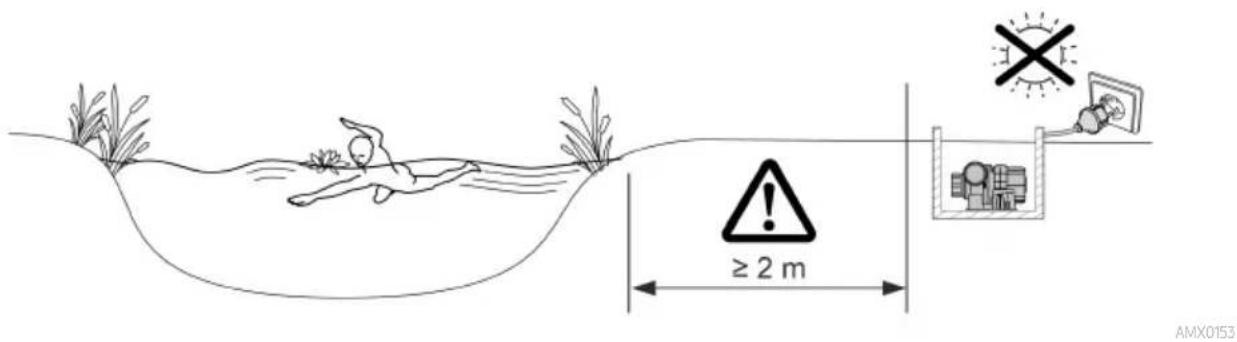

Installare apparecchio all'ascutto

Per l'installazione all'ascutto la pompa deve essere montata alla scatola del filtrro.

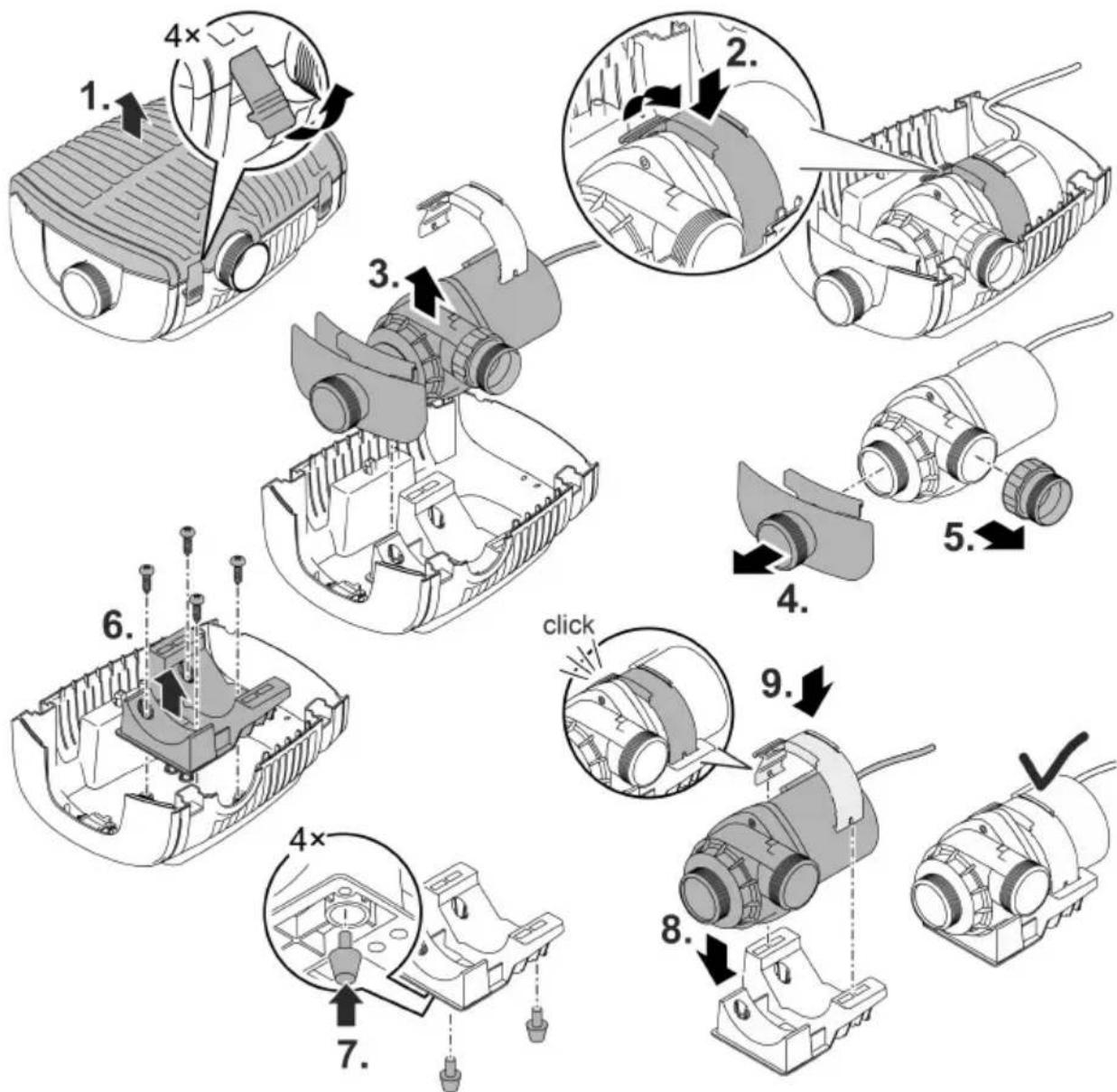

Cambiare configurazione

AMX0144

IT

Collegare

Non insere ancora la spina elettrica nella presa!

Installazione

• Installare la pompa in posizione orizzontale e in modo stabile su un fondo resistente senza melma.
• Assicurarsi che l'apparecchio abbia una posizione stabile.

Messa in funzione

NOTA

La pompa non deve funzionare a secco. In caso contrario la pompa viene danneggiata irreparabilitmente.

• Utilizzare la pompa solo sott'acqua ovvero completeness riempita.

Avviamo / Spegnamento

• Avviamento: Inserire la spina elettrica nella presa.
  L'apparecchio si avvia immediamente.
• Spegnimento: Sfilare la spina elettrica alla presa.

Al momento della messa in esercizio, la pompa esegue automaticamente un autotest prepro-grammatico (Environmental Function Control (EFC)). La pompa rileva immediatamente il funzionamento a secco/bloccaggio o lo stato di immersione. La pompa si spegne automaticamente dopo circa 60-120 secondi in caso di funzionamento a secco o bloccaggio. In caso di anomalia staccare l'alimentazione di corrente e "riempire completenessla pompa la pompa" ovvero eliminare l'ostacolo. Poi l'apparecchio può essere riavviato.

ATTENZIONE

Pericolo di lesions dovuto a un avviamento imprevisto. Le funzioni di monitoraggio interne dell'apparecchio lo possono spegnere e riaccendere automaticamente.

Staccare la spina elettrica prima di intervenire sull'apparecchio.

NOTA

Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'alloggiamento, promiettere la funzionalità dell'apparecchio e sono dannosi per animali, piante e ambiente.

▶ Pulire l'apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato.

Pulizia dell'apparecchio

Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno.

• Pulire soprattutto l'unità rotante e il corpo della pompa.
• Detergenti consigliati per calcificazioni resistenti:

Detergente PumpClean OASE.
Detergente per uso domestico alla aceto e cloro.
- Una volta puliti tutti componenti, risciacquare accuramente con acqua limpida.

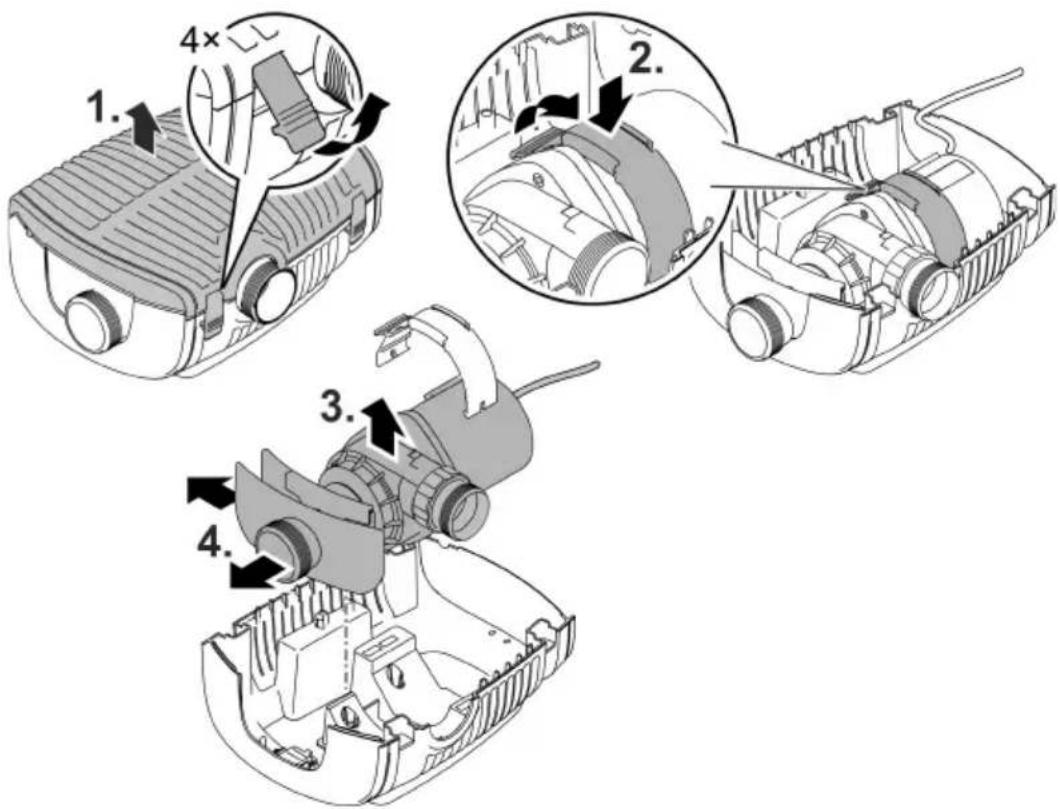

Smontaggio/pulizia della pompa

• Staccare la spina elettrica e togliere tutti i collegamenti.
• Smontare l'apparecchio come indicate nella figura.

IT

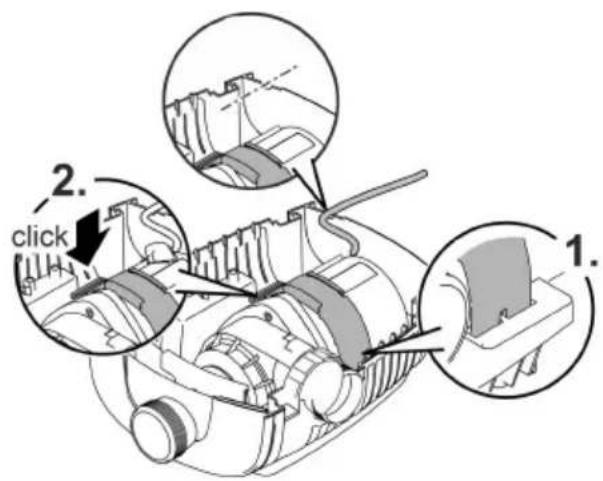

• Assemblare di nuovo l'apparecchio nell'ordine inverso.

• Nell'assemblaggio controllare che

• la linguetta che blocca la pompa nel supporto sua scattata in posizione in modo sicuro.

• il cavo di collegamento venga fatto uscireattraverso la scanalatura sulla scatola e che non sua piegato o schiacciato.

AMX0146

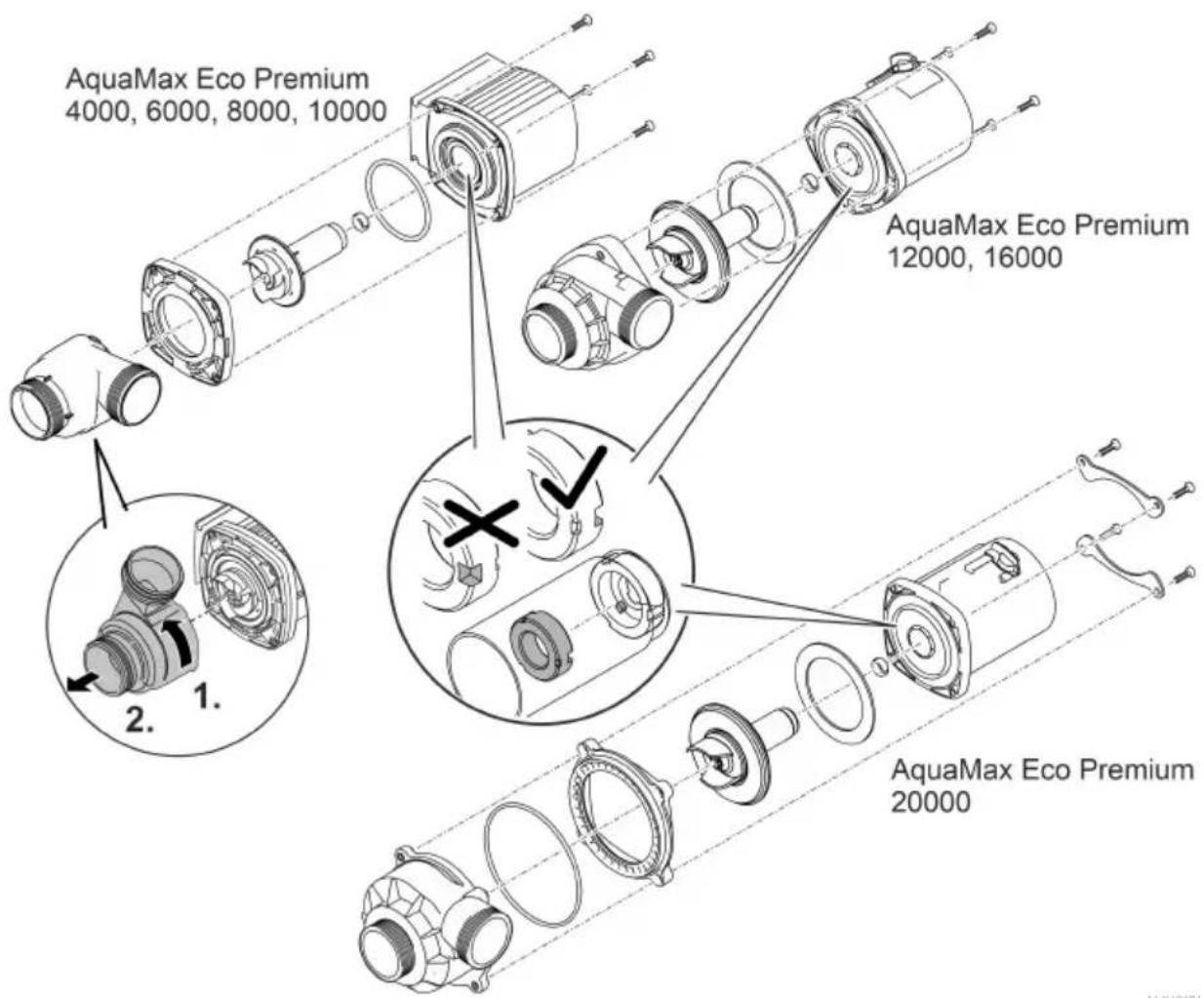

Pulire/sostituire l'unità rotante

• Smontare la pompa come indicate nella figura.
• Pulire i componenti con una spazzola tenendoli sotto acqua corrente pulita.
  Controllare tutte le parti che non siano danneggiate. Sostituire le parti danneggiate o usurate.
  Rimontare la pompa segundo l'ordine inverso.

1) Quando si estrae l'unità rotante, il cuscinetto radiale nella carcassa del motore cui allentarsi. Nel montaggio controllare che sua posizionato correttamente. Eventualmente insere il cuscinetto radiale con le scanalature larghe davanti nella carcassa del motore.

Immagazzinaggio/Invernaggio

L'apparecchio è resistente al gelo fino a meno 20^ . Se viene sistematico al di fuori del laghetto, eseguire una pulizia accurata utilizzando una spazzola morbida e acqua, controllare se è danneggiato e conservarlo in posizione immersa e riempita. Non immergere nell'acqua la spina elettrica!

Eliminazione di anomalie

Anomalia	Causa	Intervento
La pompa non si avvia	Manca la tensione di rete	Verificare la tensione di rete
	Tubi di mandata piegati	Posare i tubi di mandata in modo che non siano piegati
	Tubi di mandata ostruiti	Controllare/pulire i tubi di mandata
	L'unità rotante è bloccata	Eliminare il blocco, controllare che l'unità rotante si nuova lavoramente
La pompa non convoglia Portata insufficiente	Scatola del filtrò intasata	Pulire le tazze dei filtri
	Perdite troppo elevate nelle li-nee di alimentazione	Ridurre la lunghezza dei tubi flessibili al minimo necessario, togliere parti di collegamento non necessarie
	L'unità rotante presente difficultà coltà di funzionamento	Controllare che l'unità rotante si nuova lavoramente
La pompa si arresta dopo un breve tempo di funzionamento	Acqua molto sporca	Pulire la pompa
	L'unità rotante è bloccata	Eliminare il blocco, controllare che l'unità rotante si nuova lavoramente
	La pompa funzione a secco	Controllare/pulire i tubi di mandata
	Temperatura dell'accra troppo elevata	Rispettare la temperatura dell'accra max. consentita. (→Dati tecnici)

Dati tecnici

Dati dell'apparecchio

Aquamax Eco Premium		4000	6000	8000	10000
Tensione di attacco	V CA 220 ... 240
Frequenza di rete	Hz	50/60	50/60	50/60	50/60
Potenza assorbita max.	W	35	45	60	88
Portata max.	I/h	4000	6000	8000	10000
Prevalenza max.	m	3,3	3,7	4,1	4,7
Grado di protezione		IP68	IP68	IP68	IP68
Profondità d'immersione max.	m	4	4	4	4
Lato aspirazione	Filetto	G2	G2	G2	G2
	Collegamento tubo flessibile	25, 32, 38	25, 32, 38	25, 32, 38	25, 32, 38
Lato mandata	Filetto	G2	G2	G2	G2
	Collegamento tubo flessibile	25, 32, 38	25, 32, 38	25, 32, 38, 50	25, 32, 38, 50
Dimensioni max. particelle sporco grosso-lano	mm	10	10	10	10
Superficie di ingresso del filtrо	cm²	1000	1000	1000	1000
Temperatura dell'ac-qua (installazione sott'acqua)	In esercizio	°C	(→Valori dell'acqua ammessi)
	Non in esercizio	°C	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura am-biente (installazione all'ascutto)	In esercizio e con convenzione	°C	+4 ... +30	+4 ... +30	+4 ... +30
	In esercizio e con raffreddamento forzato	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensioni	lunghezza	mm	340	340	340
	larghezza	mm	280	280	280
	altezza	mm	165	165	165
Lunghezza del cavo di collegamento		m	10	10	10
Peso		kg	5,3	5,3	5,3

AquaMax Eco Premium		12000	16000	20000
Tensione di attacco	V CA	220 ... 240	220 ... 240	220 ... 240
Frequenza di rete	Hz	50/60	50/60	50/60
Potenza assorbita max.	W	110	145	180
Portata max.	l/h	12000	15600	19500
Prevalenza max.	m	5,0	5,2	5,4
Grado di protezione		IP68	IP68	IP68
Profondità d'immersione max.	m	4	4	4
Lato aspirazione	Filetto	G2	G2	G2
	Collegamento tubo flessibile	mm	25, 32, 38	25, 32, 38
Lato mandata	Filetto	G2	G2	G2
	Collegamento tubo flessibile	mm	25, 32, 38, 50	25, 32, 38, 50
Dimensioni max. particelle sporco grosso-lano	mm	11	11	11
Superficie di ingressso del filtrò	cm2	1000	1000	1000
Temperatura dell'ac-qua (installazione sott'acqua)	In esercizio	°C	(→Valori dell'acqua ammessi)
	Non in esercizio	°C	-20 ... +35	-20 ... +35
Temperatura am-biente (installazione all'ascutto)	In esercizio e con convenzione	°C	+4 ... +30	+4 ... +30
	In esercizio e con raf-freddamento forzato	°C	+4 ... +40	+4 ... +40
Dimensioni	lunghezza	mm	340	340
	larghezza	mm	280	280
	altezza	mm	165	165
Lunghezza del cavo di collegamento	m	10	10	10
Peso	kg	5,4	5,4	6,1

Valori dell'acqua ammessi

Acqua pulita, acqua laghetto

Valore pH		6.8 ... 8.5
Durezza	°dH	8 ... 15
Cloro libero	mg/l	<0,3
Contenuto di cloruro	mg/l	<250
Contenuto di sale	%	<0,4
Residuo secco complessivo	mg/l	<50
Temperatura	°C	+4 ... +35

Pezzi soggetti a usura

• Unità rotante
  Cuscinetto nel blocco motore

Smaltimento

NOTA

Non smaltire quello apparecchio gettandolo nei rifiuti domestici!

Smaltire l'apparecchio soloattraverso I'apposto sistema di ritiro.
In caso di fornande rivolgersi all'azienda locale di smaltimento dei rifiuti. Qui si possono ricevere informazioni sul corretto smaltimento dell'apparecchio.
Dopo l'utilizzo renderere inutilizzabile l'apparecchio tagliando i cavi.

ADVARSEL

Variante de instalare
