MANUALE UTENTE ProMax Garden Automatic Switch OASE

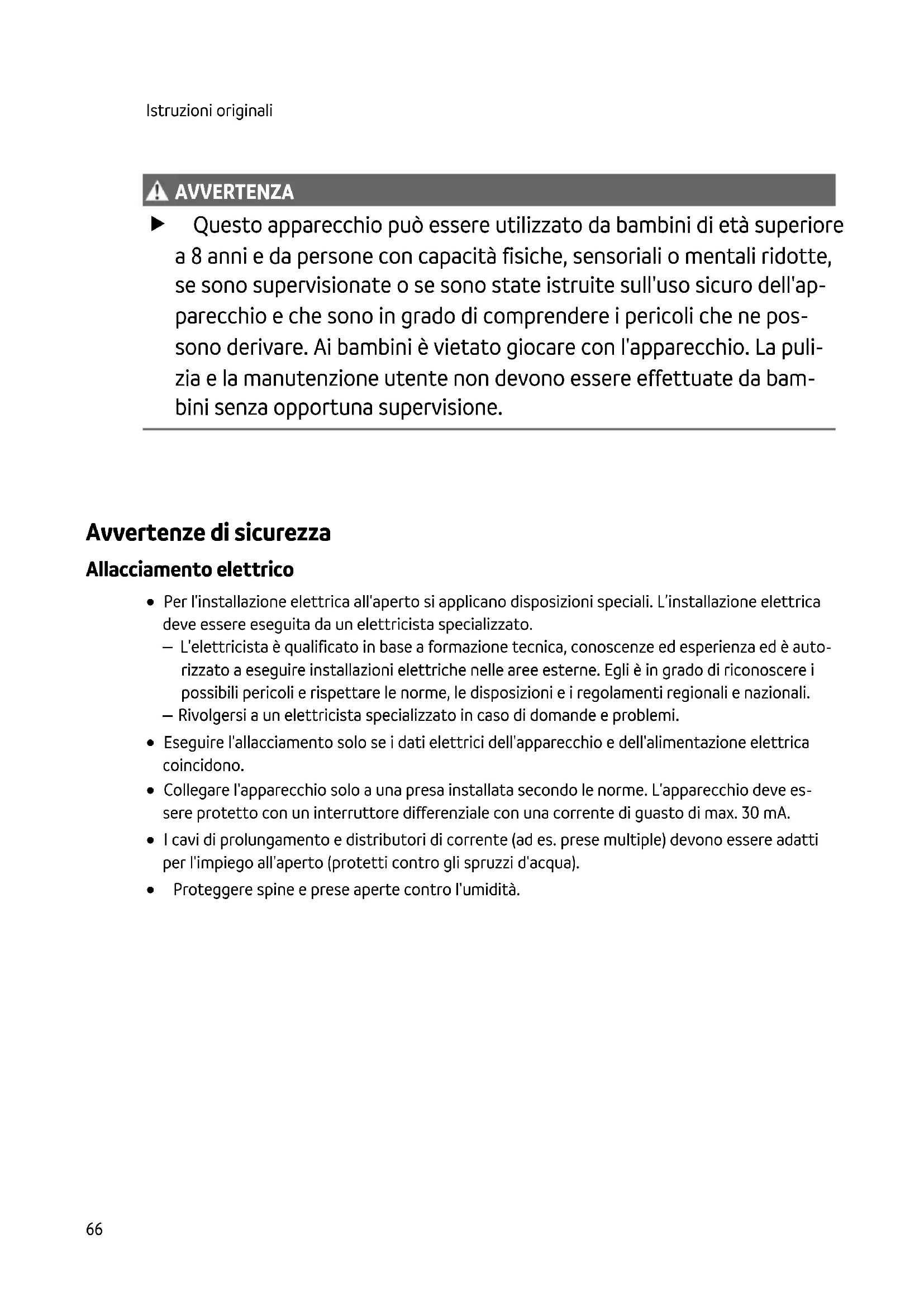

AVVISO AVVERTENZA Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'ap- parecchio e che sono in grado di comprendere i pericoli che ne pos- sono derivare. Ai bambini è vietato giocare con l'apparecchio. La puli- zia e la manutenzione utente non devono essere effettuate da bam- bini senza opportuna supervisione. Avvertenze di sicurezza Allacciamento elettrico Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L’installazione elettrica deve essere eseguita da un elettricista specializzato. – L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è auto- rizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali. – Rivolgersi a un elettricista specializzato in caso di domande e problemi. Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve es- sere protetto con un interruttore differenziale con una corrente di guasto di max. 30 mA. I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua). Proteggere spine e prese aperte contro l'umidità.IT

Funzionamento sicuro Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati. Se la linea di collegamento alla rete è danneggiata farla sostituire prontamente da OASE, da un servizio di assistenza autorizzato oppure da un elettricista specializzato per evitare i pericoli dovuti alle scosse elettriche. Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione. Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi. Non apportate mai modifiche tecniche all'apparecchio. Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni. Utilizzare solo solo parti di ricambio e accessori originali. Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: Accensione e spegnimento automatico di una pompa dell'acqua (pompa a pressione) in caso di prelievo di acqua da parte di un utenza collegata. Rispettando i dati tecnici. (→ Dati tecnici) Per l'apparecchio valgono le seguenti restrizioni: Non idoneo per pompe con comando automatico integrato. Non allacciare all'impianto di acqua potabile. Non idoneo per acqua potabile. Non utilizzarlo per scopi commerciali o industriali. Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiam- mabili o esplosive.68 Descrizione del prodotto Prospetto POX0045 1 Collegamento a rete per la pompa 2 Uscita AG 3 Cavo di alimentazione elettrica 4 Manometro 5 Entrata (girevole) 6 Adattatore 7 Tasto START PUMP 8 Spia di controllo marcia a secco, rossa 9 Spia di controllo esercizio, verde Simboli sull'apparecchio L’apparecchio è protetto contro la penetrazione di spruzzi d'acqua. Utilizzare l'apparecchio solo in ambienti interni. Non smaltire questo apparecchio gettandolo nei rifiuti domestici. Leggere le istruzioni d'usoIT

Installazione e allacciamento NOTA Una pressione dell'acqua troppo alta nel sistema danneggia il sistema. La distanza verso il punto di prelievo acqua più alto deve essere al massimo di 15 m. La pressione di sistema non deve superare 10 bar. Osservare la pressione massima ammessa della pompa. Essa può essere minore di 10 bar. L'apparecchio può essere collegato in senso verticale od orizzontale in un punto a piacere fra l'at- tacco di pressione di una pompa da giardino, di una pompa per pozzi profondi o di una pompa sommersa a pressione e il primo punto di prelievo di acqua (ad es. quello della lavatrice). Raccomandazione: montaggio direttamente sull'attacco di pressione della pompa. Utilizzare un adattatore. POX004870 Procedere nel modo seguente:

1. Avvitare l'adattatore sulla pompa.

– Assicurarsi che la sede dell'O-Ring sia corretta.

2. Avvitare l'apparecchio all'adattatore.

– Durante il montaggio, fare attenzione che le frecce sul coperchio e sull'uscita dell'apparec- chio siano rivolte nel senso di flusso dell'acqua.

3. Collegare l'apparecchio alla tubazione di mandata.

NOTA Tutte le tubazioni di collegamento devono essere assolutamente stagne, in quanto delle tuba- zioni che perdono possono compromettere il funzionamento e causare dei danni. Sigillare i filetti delle tubazioni e il collegamento con la pompa con un sigillante idoneo. Un serraggio eccessivo degli avvitamenti di plastica può causare danni. Evitare di forzare ec- cessivamente i serraggi. POX0046IT

Funzionamento Mettere in funzione l'apparecchio Prima dell'uso, la pompa deve essere riempita e la tubazione di aspirazione deve essere sfiatata. Lo sfiato della tubazione di aspirazione può durare alcuni minuti. Procedere nel modo seguente: Riempire completamente la pompa e la condotta di aspirazione. ( Istruzioni d'uso della pompa)

1. Inserire la spina elettrica della pompa nella presa elettrica del ProMax Garden Automatic

2. Inserire la spina elettrica del ProMax Garden Automatic Switch nella presa elettrica.

– La spia di controllo ON si accende a luce verde. – L'apparecchio è pronto per l'esercizio.

3. Accendere la pompa e premere sul ProMax Garden Automatic Switch il pulsante START PUMP.

– Il ProMax Garden Automatic Switch attiva la pompa per ca. 15 secondi.

4. Dopo lo spegnimento automatico della pompa, aprire il punto di prelievo acqua più in alto.

– Il ProMax Garden Automatic Switch riavvia la pompa.

5. Chiudere il punto di prelievo dell'acqua se l'acqua fuoriesce in maniera uniforme.

– La messa in funzione è terminata. Se non viene convogliata acqua: Lasciare funzionare la pompa più a lungo del tempo prescritto da ProMax Garden Auto- matic Switch. A tale fine tenere premuto il tasto START PUMP sino a che la procedura di aspirazione della pompa è conclusa e l'acqua viene convogliata. Se dopo ca. un minuto non viene ancora convogliata acqua: Scollegare ProMax Garden Automatic Switch dalla rete di corrente e ripetere la messa in funzione. Interruzione e ripresa del funzionamento In caso di marcia a secco o di mancanza di acqua ProMax Garden Automatic Switch spegne la pompa, fa sì che la spia di controllo si accenda ERROR a luce rossa e impedisce alla pompa di riaccendersi automaticamente. Per rimettere in funzione la pompa: Eliminare la causa che ha provocato lo spegnimento. Azionare il tasto START PUMP.72 Mettere fuori funzione l'apparecchio AVVERTENZA Sussiste il pericolo di gravi lesioni o di morte per folgorazione. Scollegare la pompa e ProMax Garden Automatic Switch dalla rete di corrente prima di lavorare sull'apparecchio. ATTENZIONE Le tubazioni sono sotto pressione. Pericolo di infortunio a causa della fuoriuscita di getto d'ac- qua. Danni all'apparecchio per perdita d'acqua. Prima di iniziare il lavoro: Aprire un punto di prelievo acqua, in maniera che la pressione possa scaricarsi. Misura al termine del lavoro: Procedere nel modo seguente:

1. Sfilare la spina elettrica del ProMax Garden Automatic Switch.

2. Sfilare la spina elettrica della pompa.

3. Togliere la pressione dalla tubazione della pressione aprendo un punto di prelievo.

4. Aprire inoltre le valvole di controritorno montate nella condotta di aspirazione.

– Dopo lo spegnimento è possibile che dell'acqua residua refluisca nel tubo flessibile e che fuoriesca dall'apertura di aspirazione della pompa. Se la pompa viene completamente smontata: Procedere come indicato nelle istruzioni d’uso della pompa! Modifica della pressione di accensione AVVERTENZA Sussiste il pericolo di gravi lesioni o di morte per folgorazione. Questo lavoro deve essere eseguito solo da personale elettricista specializzato. Scollegare la pompa e ProMax Garden Automatic Switch dalla rete di corrente prima di lavorare sull'apparecchio. Misura al termine del lavoro: Procedere nel modo seguente: Durante l'adattamento della pressione di accensione, osservare la curva caratteristica.

1. Svitare l'alloggiamento e rimuovere il coperchio.

2. Modificare l'impostazione della pressione con il cacciavite ruotando la vite di regolazione. Os-

servare la curva caratteristica della pressione

3. Rimontare il coperchio dell'alloggiamento e mettere in funzione l'apparecchio.

4. Leggere la pressione sul manometro ed ev. correggere l'impostazione della pressione.

La pressione di spegnimento non è regolabile e dipende dalla pompa utilizzata.IT

POX0047 POX004974 Pulizia e manutenzione NOTA Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'al- loggiamento, compromettere la funzionalità dell’apparecchio e sono dannosi per animali, piante e ambiente. Pulite l'apparecchio solo dall'esterno con un panno umido. Immagazzinaggio/Invernaggio L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si pre- vede l'arrivo del gelo. Immagazzinare correttamente l'apparecchio procedendo nel modo seguente: Scaricare il più possibile l'acqua nell'apparecchio, nei tubi flessibili, nelle tubazioni rigide e nelle connessioni. Pulire accuratamente l'apparecchio. Controllare se l'apparecchio presenta danni e sostituire le parti eventualmente danneggiate. Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo. Proteggere i collegamenti elettrici aperti contro l'umidità e lo sporco.IT

Eliminazione di anomalie Osservare anche l'eliminazione degli inconvenienti riportata nelle istruzioni per l'uso della pompa utilizzata. Anomalia Causa Intervento La pompa non si avvia L'apparecchio è spento Accendere l'apparecchio La pompa è spenta. Avviamento della pompa Alimentazione elettrica interrotta Controllare i collegamenti elettrici. Il salvamotore è scattato. Spegnere l'apparecchio e la pompa ed estrarre la spina elettrica; poi contattare il servizio di assistenza OASE. L'apparecchio è guasto L'apparecchio si è spento a causa di man- canza di acqua. La spia di controllo per marcia a secco si accende a luce rossa. Eliminare la causa che ha provo- cato la mancanza di acqua (ad es. disturbo alla pompa). Successiva- mente, premere il pulsante di av- viamento dell'apparecchio e riav- viare la pompa. La differenza di altitudine di 15 m fra appa- recchio e punto di prelievo acqua è stata superata. Correggere la differenza di altitu- dine. La pompa non convoglia o la portata non è sufficiente La regolazione della pressione nell'appa- recchio non è corretta. Correggere la regolazione della pressione nell'apparecchio. L'apparecchio è installato in senso contra- rio a quello di flusso dell'acqua. Eseguire correttamente l'installa- zione.76 Dati tecnici ProMax Garden Automatic Switch Tensione di taratura V CA 230 Frequenza di dimensionamento Hz 50 Corrente di misurazione massima A 12 Grado di protezione IPX4 Attacco ingresso filetto interno 1" Attacco uscita filetto esterno 1" Pressione d'esercizio massima bar 10 Pressione di accensione preimpostata bar 1,5 Pressione di accensione Campo di regola- zione bar 1.0 … 3.5 Temperatura dell'acqua pompata min °C 2 Temperatura dell'acqua pompata max °C 35 Avviamento / Spegnimento Tasto

Protezione contro il funzionamento a secco Sensore

Grandezza di grano dei corpi estranei pompati max mm 2 Cavo di alimentazione elettrica Lunghezza m 1,5 Condotta di collegamento pompa Lunghezza m 0,3 Dimensioni Lunghezza mm 100 Larghezza mm 100 Altezza mm 195 Peso kg 0,75 Smaltimento NOTA Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Smaltire l’apparecchio solo attraverso l'apposito sistema di ritiro. In caso di domande rivolgersi all’azienda locale di smaltimento dei rifiuti. Qui si possono rice- vere informazioni sul corretto smaltimento dell’apparecchio. Dopo l’utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.DA
