BRUGSANVISNING ProMax Garden Automatic Switch OASE

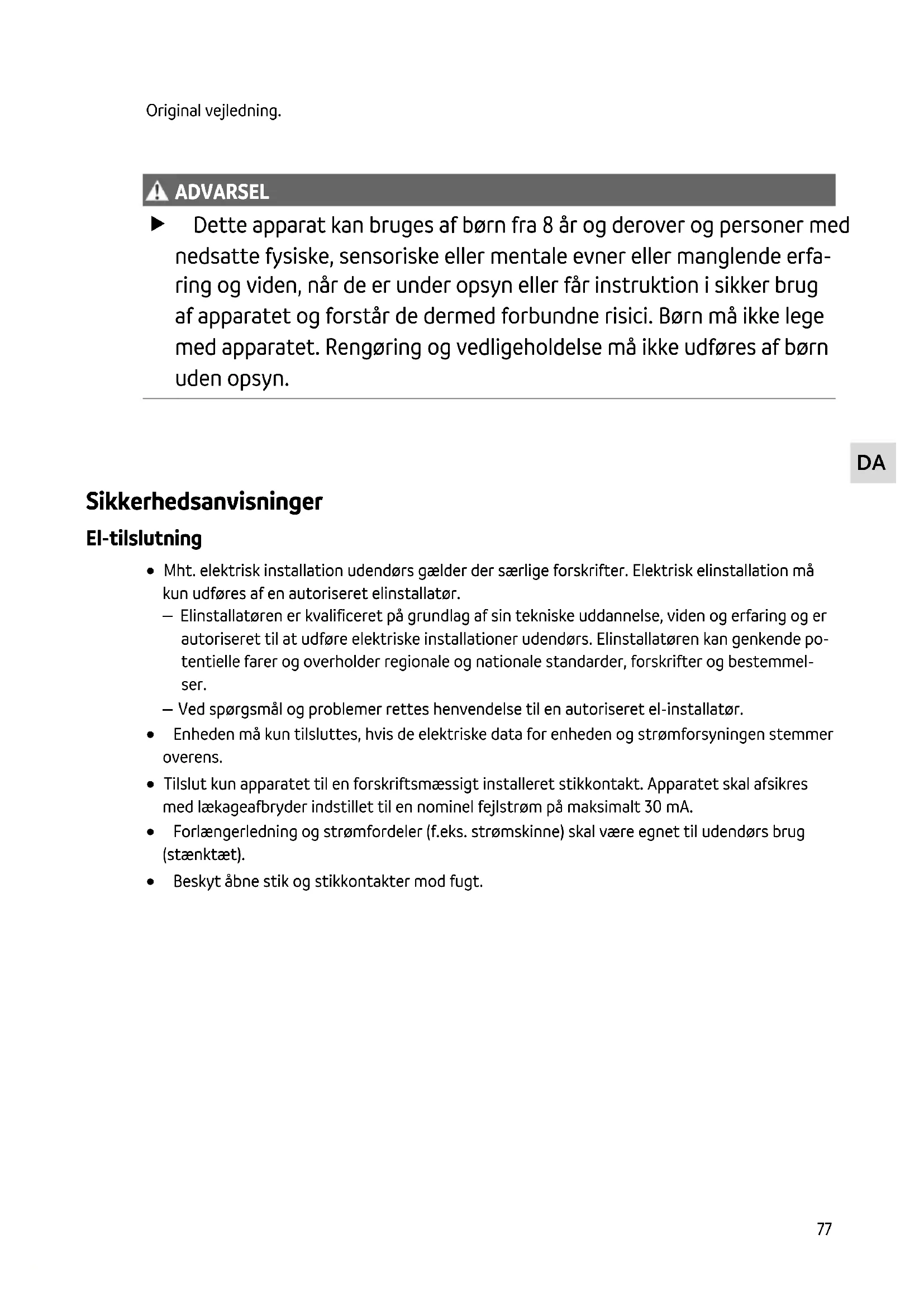

Original vejledning.

ADVARSEL ADVARSEL Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn. Sikkerhedsanvisninger El-tilslutning Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør. – Elinstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Elinstallatøren kan genkende po- tentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmel- ser. – Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør. Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens. Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA. Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt). Beskyt åbne stik og stikkontakter mod fugt.78 Sikker drift Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget. En beskadiget nettilslutningsledning skal straks udskiftes af OASE, en autoriseret kundeser- vice eller en kvalificeret elinstallatør for at undgå farer på grund af stød. Bær eller træk ikke apparatet i den elektriske ledning. Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem. Foretag aldrig tekniske ændringer på apparatet. Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning. Brug kun originale reservedele og originalt tilbehør. Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger: Automatisk til- og frakobling af en vandpumpe (trykpumpe) ved vandaftapning via en tilsluttet forbruger. Under overholdelse af de tekniske specifikationer. (→ Tekniske data) Der gælder følgende restriktioner for apparatet: Egner sig ikke til pumper med integreret automatisk styring. Må ikke sluttes til drikkevandsforsyningen. Ikke egnet til drikkevand. Må ikke anvendes til erhvervs- eller industrimæssige formål. Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.DA

Produktbeskrivelse Oversigt POX0045 1 Nettilslutning til pumpe 2 Udgang AG 3 Nettilslutningsledning 4 Manometer 5 Indgang (drejelig) 6 Adapter 7 Knap START PUMP 8 Kontrollampe for tørkørsel, rød 9 Kontrollampe for drift, grøn Symboler på apparatet Apparatet er beskyttet mod indtrængning af vandsprøjt. Apparatet må kun benyttes indendørs. Bortskaf ikke apparatet med det normale husholdningsaffald. Læs brugsanvisningen.80 Opstilling og tilslutning BEMÆRK Hvis vandtrykket i systemet er for højt, bliver enheden beskadiget. Afstanden til det højest beliggende vandaftapningssted må ikke overskride 15 m. Systemtrykket må ikke overskride 10 bar. Bemærk det maksimalt tilladte tryk på pumpen. Det kan være under 10 bar. Du kan på et hvilket som helst tidspunkt tilslutte enheden vandret eller lodret mellem trykfor- bindelsen på en havepumpe, dybbrønd eller nedsænket trykpumpe og det første vandudsug- ningspunkt (f.eks. på en vaskemaskine). Anbefaling: Montering direkte på pumpens tryktilslutning. Anvend adapter. POX0048DA

2. Skru apparatet på adapteren.

– Vær ved montering opmærksom på, at pilene på dækslet og apparatets udgang vender i strømretningen.

3. Forbind apparatet med den videreførende ledning.

BEMÆRK Alle tilslutningsledninger skal være fuldstændig tætte, da utætte ledninger begrænser systemets funktionsevne og kan medføre skader. Forsegl gevindene på ledningerne og forbindelsen til pumpen med et passende tætningsmid- del. Hvis plastforskruninger strammes for hårdt, kan det medføre skader. Undgå at bruge for stor kraft. POX004682 Drift Sådan sættes enheden i drift Inden brug skal pumpen fyldes og sugeledningen udluftes. Udluftning af sugeledningen kan tage nogle minutter. Sådan gør du: Fyld pumpe og sugeledning helt. ( betjeningsvejledning til pumpen)

– Indikatorlampen på ON lyser grøn. – Apparat er klar til brug.

4. Når pumpen er slukket automatisk, åbnes det højest lagte vandudsugningspunkt.

– ProMax Garden Automatic Switch tænder pumpen igen.

5. Luk vandudsugningspunktet, når vandet strømmer jævnt ud.

– Idriftsættelsen er afsluttet. Hvis der ikke er vand: Lad pumpen køre længere end den tid, der er angivet i ProMax Garden Automatic Switch. For at gøre dette skal du holde knappen START PUMP nede, indtil pumpen er færdig med at suge, og der pumpes vand. Hvis er ikke pumpes vand efter cirka et minut: Afbryd e ProMax Garden Automatic Switch fra strømforsyningen og gentag idriftsættelsen. Afbrydelse af driften og genoptagelse Ved tørkørsel eller vandmangel slukker ProMax Garden Automatic Switchfor pumpen. lyser kontrollampen ERROR rødt, forhindres den automatiske aktivering af pumpen. Sådan genoptages driften: Fjern årsagen til nedlukningen. Tryk på START PUMP.DA

Sådan tages enheden ud af drift ADVARSEL Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød. Afbryd pumpen og ProMax Garden Automatic Switch fra strømforsyningen, før du arbejder på enheden. FORSIGTIG Ledningerne er under tryk. Fare for kvæstelser ved udstrømning af vandstråle. Beskadigelse af enheden fra udstrømmende vand. Før arbejdet påbegyndes: Åbn et vandudsugningspunkt, så trykket kan slippe ud. Tiltag efter arbejdets afslutning: Sådan gør du:

1. Træk i strømledningen på ProMax Garden Automatic Switch.

2. Træk pumpens strømledning ud.

3. Sænk tryket på ledningen ved at åbne et trykpunkt.

4. Åbn også kontraventilerne, der er indbygget i indsugningsledningen.

– Efter frakoblingen kan restvandet i slangen løbe tilbage og komme ud igennem pumpens indsugningsåbning. Hvis pumpen adskilles helt: Gå frem i henhold til pumpens brugsanvisning! Ændring af tilkoblingstrykket ADVARSEL Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød. Dette må kun udføres af en elektriker. Afbryd pumpen og ProMax Garden Automatic Switch fra strømforsyningen, før du arbejder på enheden. Tiltag efter arbejdets afslutning: Sådan gør du: Vær opmærksom på karakteristikken ved tilpasning af tilkoblingstrykket.

1. Skru huset på, og fjern dækslet.

2. Skift trykindstilling ved at dreje stilleskruen med en skruetrækker. Vær opmærksom på trykka-

3. Monter husets dæksel igen, og tag apparatet i brug.

4. Aflæs trykket på manometeret, og korriger om nødvendigt trykindstillingen på ny.

Afbrydelsestrykket kan ikke indstilles og afhænger af den anvendte pumpe.84 POX0047 POX0049DA

Rengøring og vedligeholdelse BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør kun enhedens yderside med en fugtig klud. Opbevaring/overvintring Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frost- vejr. Sådan opbevares apparatet korrekt: Tøm apparatet, slangerne, rørledningerne og tilslutningerne for vand, så vidt det er muligt. Rengør enheden grundigt. Kontrollér apparatet for skader, og udskift evt. beskadigede dele. Opbevar apparatet tørt og frostfrit. Beskyt åbne stikforbindelser mod fugt og snavs. Fejlafhjælpning Se også afsnittet om fejlfinding i brugsanvisningen til den anvendte pumpe. Fejl Årsag Udbedring Pumpen starter ikke Apparatet er slukket Tilkobl apparatet Pumpen er slået fra Tilkobling af pumpen Strømforsyning er afbrudt Kontroller de elektriske stikforbin- delser Fejlstrømrelæ er udløst Kobl apparat og pumpe fra, og træk netstikket ud. Kontakt derefter OASE-service Apparatet er defekt Apparatet har slået fra på grund af vand- mangel. Kontrollampe for tørkørsel lyser rødt Afhjælp årsagen til vandmangel (f.eks. fejl på pumpen). Tryk deref- ter på Start-knappen på apparatet for at starte pumpen igen. Den tilladte højdeforskel på 15 m mellem apparat og vandaftapningssted er over- skredet Korriger højdeforskellen Pumpen pumper ikke eller med utilstrækkelig kapaci- tet Apparatets trykindstilling ikke korrekt Korriger trykindstillingen i appara- tet Apparatet er monteret mod vandets strømretning Udfør monteringen korrekt86 Tekniske data ProMax Garden Automatic Switch Nominel spænding V AC 230 Nominel frekvens Hz 50 Dimensioneringsstrøm maksimum A 12 Beskyttelsesgrad IPX4 Tilslutning indgang, indvendigt gevind 1" Tilslutning udgang, udvendigt gevind 1" Driftstryk maksimum bar 10 Tilkoblingstryk Forudindstillet bar 1,5 Tilkoblingstryk Indstillingsområde bar 1.0 … 3.5 Temperatur på det pumpede vand min. °C 2 Temperatur på det pumpede vand maks. °C 35 Tænd/Sluk Tryk på

Tørløbssikring Sensor

Kornstørrelse for pumpede partikler maks. mm 2 Nettilslutningsledning Længde m 1,5 Pumpetilslutningsledning Længde m 0,3 Dimensioner Længde mm 100 Bredde mm 100 Højde mm 195 Vægt kg 0,75 Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det. Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet. Gør apparatet ubrugeligt ved at skære kablet af.NO
