BRUGSANVISNING ProMax MudDrain 30000 OASE

Original vejledning.

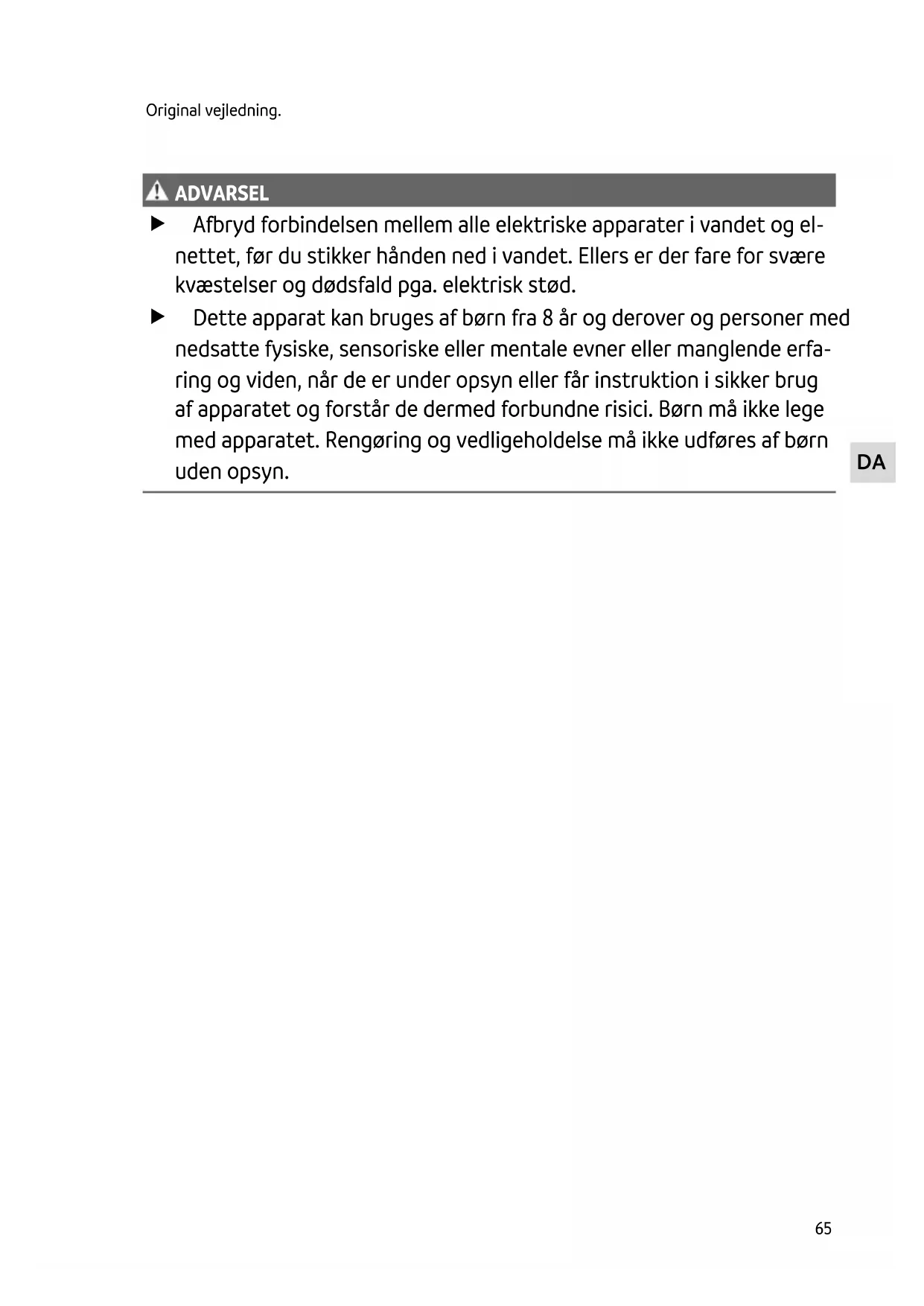

ADVARSEL ADVARSEL Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.66 Sikkerhedsanvisninger El-tilslutning Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens. Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA. Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt). Beskyt åbne stik og stikkontakter mod fugt. Sikker drift Brug kun apparatet, når der ikke er personer i vandet! Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget. En beskadiget nettilslutningsledning skal straks udskiftes af OASE, en autoriseret kundeser- vice eller en kvalificeret elinstallatør for at undgå farer på grund af stød. Bær eller træk ikke apparatet i den elektriske ledning. Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem. Foretag aldrig tekniske ændringer på apparatet. Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning. Brug kun originale reservedele og originalt tilbehør. Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer. Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger: Transport af rent vand eller regnvand. Transport af klorvand. Transport af spilde vand med partikler på maks. 40 mm. Vanding og gødning. Recirkulationspumpning og tømning af beholdere eller bassiner. Vandhentning fra regntønder eller cisterner. Under overholdelse af de tekniske specifikationer. (→ Tekniske data) Der gælder følgende restriktioner for apparatet: Ikke egnet til saltvand. Ikke egnet til drikkevand. Må ikke anvendes til kontinuerlig drift (f.eks. kontinuerlig cirkulation i bassinet). Må ikke anvendes til industrielle formål. Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer. Må ikke sluttes til drikkevandsforsyningen.DA

Produktbeskrivelse Oversigt POX0014 1 Håndtag 2 Slangetylle 3 Reduktionsmuffe, G1½ til G1¼ 4 Tilslutning, trykside G2 5 Pumpefod 6 Flydeafbryder 7 Nettilslutningsledning 8 Fastgørelseswire, 10 m Apparatet indeholder støbejern, der er udsat for en naturlig korrosionsproces. Dette forrin- ger ikke apparatets funktion. Symboler på apparatet Apparatet er støv- og vandtæt ned til en dybde på 7 m. Apparatet må ikke bortskaffes som normalt husholdningsaffald. Læs brugsanvisningen.68 Opstilling og tilslutning Tilslutning af trykslange Fødeeffekten er optimal ved en indvendig slangediameter på 50 mm. Sådan gør du:

– Fastgør trykslangen med et slangespændebånd. POX0016DA

Automatisk drift Stigende vand løfter flydeafbryderen, indtil den når tilkoblingspunktet, og pumpen tilkobles. Når vandet falder, sænkes flydeafbryderen, indtil den når frakoblingspunktet, og pumpen frakob- les. Sådan gør du: Tryk flydeafbryderens kabel ind i kabelholderen. – Jo kortere kablet mellem flydeafbryderen og kabelholderen er, des lavere liger tilkoblings- punktet, og des højere ligger frakoblingspunktet. For at kunne fungere fejlfrit skal der være mindst 100 mm kabellængde mellem flydeafbryder og kabelholder. Den minimale restvandshøjde nås kun nået i manuel drift. POX0015 Manuel drift Pumpen tilkobles, når flydeafbryderen står lodret (kablet hænger nedad). BEMÆRK I manuel drift kan pumpen løbe tør. Hvis pumpen løber tør, udsættes den for kraftig slitage. Sluk for pumpen, når den minimale vandstand er nået.70 Opstilling af pumpe Opstil pumpen lodret og stabilt i vandet. Til nedsækning i en skakt skal der fastgøres en wire i håndtaget. Må ikke bæres i nettilslut- ningskablet. Stil pumpen, så smudspartikler med et størrelse >40 mm ikke suges ind og blokerer indsug- ningsåbningen. Opstil om nødvendigt pumpen højt. Flydeafbryderen skal altid kunne bevæge sig frit. POX0018DA

Drift ADVARSEL Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød. Brug kun pumpen, når der ikke er personer i bassinet. Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hån- den ned i vandet. BEMÆRK Pumpen er ikke egnet til langtidsdrift. Langtidsdrift kan forkorte pumpens levetid. Tilkobling af apparatet Anbring netstikket i stikdåsen. – Pumpen er klar til brug. – Pumpen starter, så snart vandstanden har nået tilkoblingshøjden. Slukning af apparatet Træk netstikket ud. – Efter frakoblingen kan restvandet i slangen løbe tilbage og komme ud igennem pumpens indsugningsåbning. Skyl pumpen med rent vand efter brug. Rengøring og vedligeholdelse BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri- dig snavs brug også et anbefalet rengøringsmiddel. Rengør apparatet efter behov, dog mindst 2 gange om året. Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel. Skyl alle dele med rent vand efter rengøring.72 Opbevaring/overvintring Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frost- vejr. Sådan opbevares apparatet korrekt: Rengør apparatet grundigt, og udskift beskadigede dele. Opbevar apparatet tørt og frostfrit. Beskyt åbne stikforbindelser mod fugt og snavs. Tøm slangerne og forbindelserne så vidt det er muligt. Fejlafhjælpning Fejl Mulig årsag Afhjælpning Pumpen går ikke i gang Strømforsyningen er afbrudt Sæt netstikket i Kontrollér netstikkontaktens sik- ring Pumpen slår fra efter kort tids drift Overbelastningssikringen har fra- koblet pumpen på grund af overop- hedning Rengør indsugningsåbningen og trykslangen Lad pumpen køle af. Overbelast- ningssikringen resettes automa- tisk efter afkølingen Pumpen kører, men transporterer ikke, eller ikke tilstrækkeligt Trykslangen er lukket

Træk trykslangen uden knæk Kontrollér udløbet, og rengør det om nødvendigt Indsugningsåbningen er tilstoppet

Rengør indsugningsåbningen Der er luft i trykslangen Udluft trykslangen Hvis den forefindes: Kontraventilen i trykslangen for- kert monteret eller tilstoppet Monter kontraventilen rigtigt Rengør kontraventilen Løbeenheden er defekt eller slidt Kontakt OASE. Løbeenheden må kun udskiftes af Oase-service.DA

Tekniske data ProMax MudDrain 25000 30000 Nominel spænding V AC 230 230 Nominel frekvens Hz 50 50 Nominel effekt W 1200 1500 Beskyttelsesgrad IP68 IP68 Tilslutning, trykside G 2 2 Minimal tilkoblingshøjde/maksimal frakoblingshøjde mm 550 300 Maksimal tilkoblingshøjde/minimal frakoblingshøjde mm 750 180 Pumpemængde maksimum l/t 25000 30000 Pumpehøjde maksimum m 10 12 Neddykningsdybde maksimum m 7 7 Kornstørrelse maksimum mm 40 40 Nettilslutningsledning Længde m 10 10 Dimensioner Længde mm 178 178 Bredde mm 246 246 Højde mm 453 453 Vægt kg 13,60 14,10 Lukkedele Følgende komponenter er sliddele og må kun udskiftes af OASE-service: Pumpehjul Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det. Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet. Gør apparatet ubrugeligt ved at skære kablet af.74 Original veiledning.
