BRUGSANVISNING AquaMax Eco Classic 12000C OASE

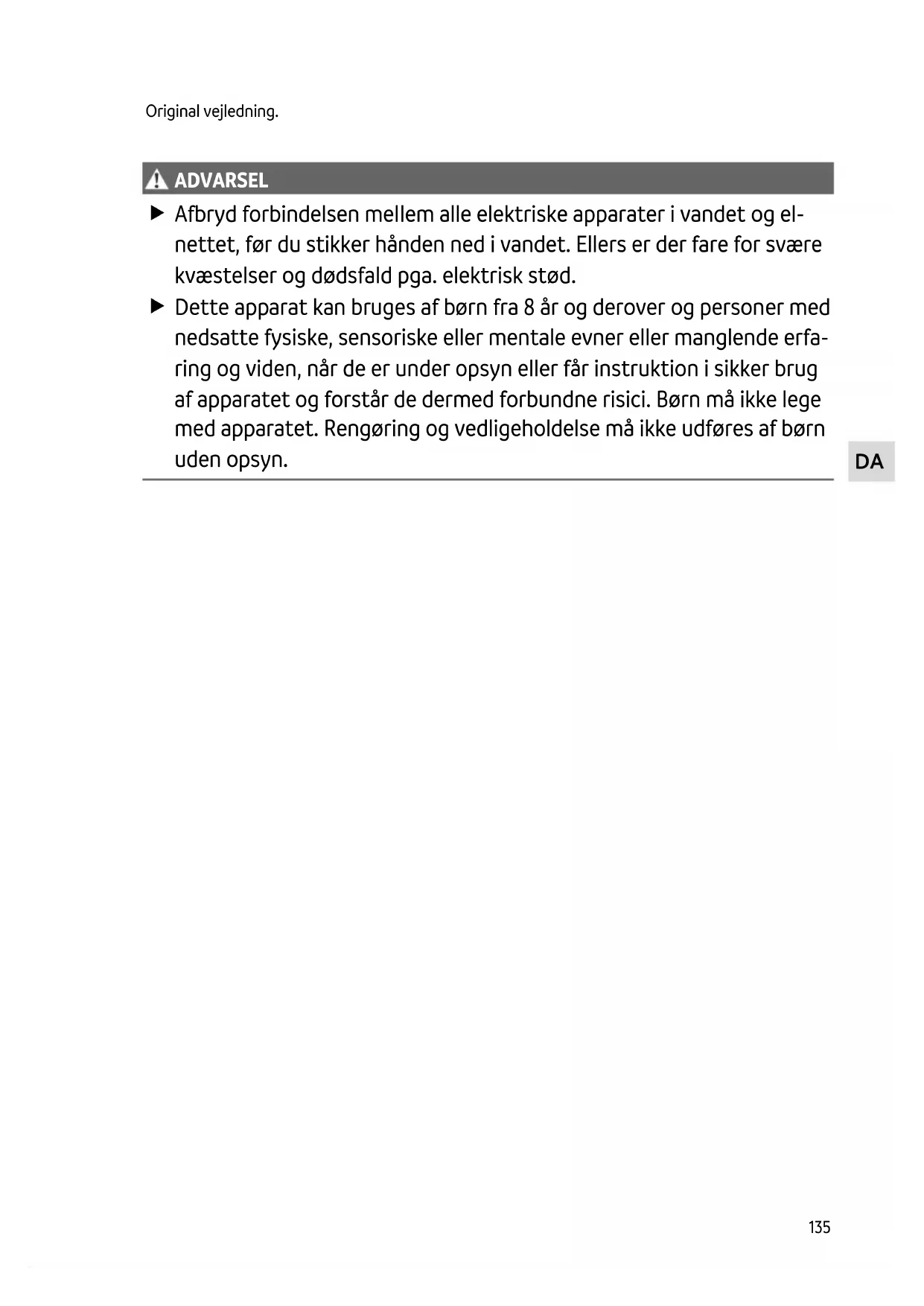

Original vejledning.

ADVAR SEL ADVARSEL Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.136 Sikkerhedsanvisninger El-tilslutning

• Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør. – Elinstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Elinstallatøren kan genkende po- tentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmel- ser. – Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

• Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.

• Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt.

• Apparatet skal være sikret med et HPFI-relæ (RCD), der er indstillet til en nominel fejlstrøm på maksimalt 30 mA.

• Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

• Beskyt åbne stik og stikkontakter mod fugt. Sikker drift

• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.

• Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningslednin- gen kan ikke udskiftes.

• Løbeenheden i enheden indeholder en magnet med et stærkt magnetfelt, der kan påvirke pacemakere eller implanterede defibrillatorer (ICD). Hold en afstand på mindst 0,2 m mellem implantat og magnet.

• Bær eller træk ikke apparatet i den elektriske ledning.

• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.

• Foretag aldrig tekniske ændringer på apparatet.

• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.

• Brug kun originale reservedele og originalt tilbehør.

• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer. Formålsbestemt anvendelse Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til pumpning af almindeligt bassinvand til filtersystemer, vandfaldssystemer og åløbssyste- mer.

• Under overholdelse af de tekniske specifikationer. (→ Tekniske data)

• Under overholdelse af de tilladte vandværdier. (→ Tilladte vandværdier)DA

Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes i svømmedamme.

• Må ikke betjenes med andre væsker end vand.

• Må aldrig betjenes uden gennemstrømning af vand.

• Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer.

• Tilslut ikke til husets vandforsyning.

• Må ikke anvendes til erhvervs- eller industrimæssige formål.

• Iht. EMC (elektromagnetisk kompatibilitet) er der her tale om en klasse A-enhed. I et boligmiljø kan enheden forårsage radiointerferens. Det er op til brugeren at træffe passende foranstalt- ninger. Produktbeskrivelse Oversigt

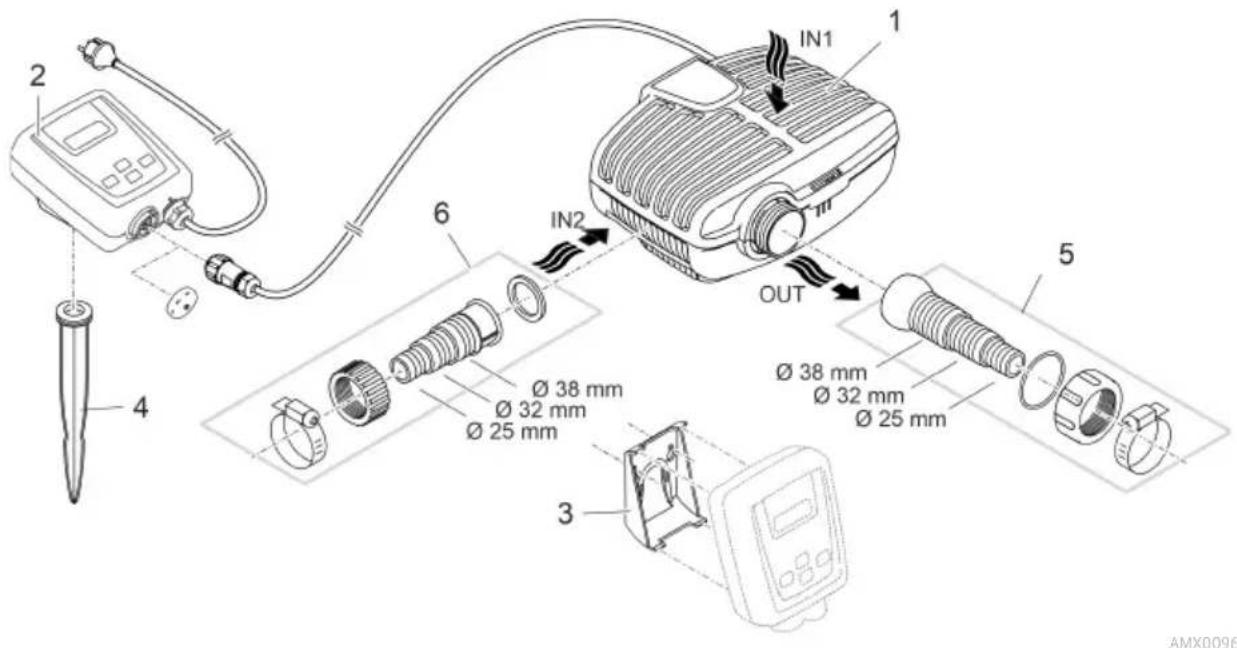

Holderammer til vægmontering af controlleren

Jordspyd til opstilling af controlleren

Trindelt slangestuds med kugleled, pakning, omløbermøtrik og slangeklemme.

Trinvis slangestuds med omløbermøtrik og slangeklemme.138 Symboler på apparatet

Støvtæt. Vandtæt indtil 4 m.

Støvbeskyttet. Stænkvandsbeskyttet. Nedsænk ikke i vand.

Afinstaller apparatet ved frostvejr.

Må ikke bortskaffes sammen med husholdningsaffaldet.

Læs brugsanvisningen.

• Variant (b): Tør opstilling af pumpe – Pumpen opstilles uden filterkurv uden for bassinet eller reservoiret, men under vandspejlet. – Vandtilførsel via satellitfilter eller skimmer.DA

Opstilling og tilslutning Pumpen kan opstilles neddykket (i vandet) eller tørt (uden for vandet).

ADVARSEL Alvorlige kvæstelser eller død ved brug af dette apparat i et svømmebassin. Hvis der er defekte elektriske komponenter, sættes vandet under farlig elektrisk spænding. Apparatet må kun anvendes, når der ikke er personer i vandet. FORSIGTIG Roterende komponenter i området omkring sugestudsen og trykstudsen. Risiko for personska- der ved indgreb i studserne. Vær især opmærksom på følgende: Et apparat, som er stoppet pga. overbelastning, kan starte uden varsel! Undlad at række hånden ind i åbningen i suge- eller trykstudsen, mens lysnetstikket er isat. Hvis studserne er frit tilgængelige under drift, f.eks. hvis der ikke er tilsluttet slanger, skal studserne sikres med en berøringsbeskyttelse. Berøringsbeskyttelsen fås som tilbehør. Ingen komponenter i apparatet må udsættes for direkte sollys over længere tid, da dette kan medføre beskadigelser. Anvend evt. en beskyttelsesafdækning.140 Nedsænket opstilling af apparatet Tilslutning

• Stil pumpen vandret på et fast underlag.

• Sørg for, at pumpen står sikkert.

• Hvis vandet er mudret eller snavset, anbefaler vi, at pumpen og de komponenter, der er tilslut- tet på sugesiden (skimmer, satellitfilter, bundudløb etc.) opstilles over jordhøjde. Derved redu- ceres indsugning af partikler, hvilket øger løbeenhedens levetid.

• Brug kun pumpen, når den er dækket af minimum 10 cm vand. Ellers kan den trække luft ind.

Med et trækkabel kan pumpen let trækkes op af vandet. − Træk trækkablet gennem de runde åbninger i filterskålens underdel, og bind det fast.DA

Opstil apparatet tørt Til tør opstilling skal pumpen opstilles uden filterhus. Omstilling

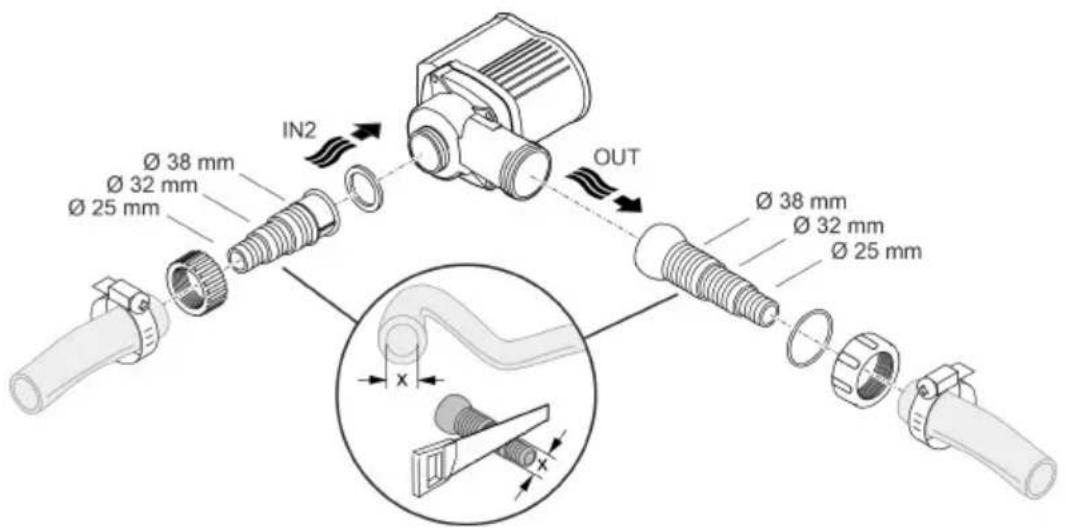

• Der kan tilsluttes slanger eller rør på indgangen (IN) og på udgangen (OUT). – Tilslutninger til slanger er en del af leveringsomfanget. Monteringen af disse beskrives ne- denfor. – En adapter til rør med DN75/DN110 forefindes som tilbehør (artikelnummer 35578).

• Diameteren for slangen (IN) på sugesiden må ikke være mindre end diameteren for slangen på tryksiden (OUT).

• Jo større slangediameter, desto færre friktionstab i rørene/slangerne og jo bedre gennem- strømningsmængde.

• Slangediameteren må ikke begrænses unødigt af et slangemundstykke. Afkort eventuelt slan- gemundstykket, så det passer til slangediameteren.

• Stil pumpen vandret på et fast underlag.

• Sørg for, at pumpen står sikkert.

• Pumpen må ikke udsættes for direkte sollys.

• Opstillingsstedet skal være tilstrækkeligt ventileret, så pumpen ikke overophedes. Tilladte om- givelsestemperaturer (→ Tekniske data)

AMX0091 AMX0092144 Ibrugtagning BEMÆRK Apparatet bliver ødelagt, hvis det betjenes med en lysdæmper. Den indeholder følsomme elektri- ske komponenter. Slut ikke apparatet til en dæmpbar strømforsyning. BEMÆRK Pumpen må ikke løbe tør for vand. Ellers kan pumpen blive ødelagt. Brug kun pumpen, når den er nedsænket i vand eller oversvømmet.

Tænd / sluk Tænd Pumpe og controller skal være forbundet med hinanden, før controlleren tændes.

• Forbind først controlleren med strømnettet, og tænd derefter for pumpen på controlleren. Sluk

• Sluk for pumpen på controlleren. – Når du udfører arbejde på apparatet, skal du koble controlleren fra strømmen. Environmental Function Control (EFC) Ved ibrugtagning og derefter for hver 20 - 40 minutter under drift udfører pumpen automatisk en forprogrammeret selvtest (Environmental Function Control (EFC)). Pumpen registrerer, om den kører i tørløb / er blokeret, eller om den er i neddykket tilstand. I tilfælde af tørløb/blokering frakobler pumpen automatisk efter 60 til 120 sekunder. Strømtilførsel afbrydes ved fejl og pum- pen "gennemstrømmes” eller forhindringen fjernes. Derefter kan enheden tages i brug igen.DA

Tænd eller sluk for pumpen

• Tænd/sluk for radioforbindelse

LED'en lyser, når radioforbindelsen er tændt. .

LED'en lyser ved en forbindelse til OASE-appen. Speed / %

Den aktuelle LED lyser ved valgt modus.

• Den aktuelle værdi for modus vises i displayet.

LED'en lyser, når pumpen er tændt.

LED'en lyser, når der er en fejl.

Der vises en fejlkode på displayet. (

Fejlmeldinger)146 Betjeningsfunktioner Tænde/slukke for pumpe Sådan gør du Info

Tryk kort på knappen for at tænde eller slukke for pumpen.

Forøg eller formindsk omdrejningstal Sådan gør du Info

Tryk eller hold på den ønskede knap flere gange for at ændre hastigheden procentvis.

Den indstillede værdi overføres direkte.

Efter 15 sekunder uden betjening skifter controlleren automatisk til modus "Power / W".

Vis aktuelle statusværdier Sådan gør du Info

Tryk kort på knappen for at vælge næste modus.

Visning af pumpens samlede driftstimer.

Visning af op til 9999 driftstimer: 0 op til 9999 − Vist i trin à: 1 time

Visning fra 10.000 op til 99.900 driftstimer: 100H op til 999H − Vist i trin à: 100 timer − Eksempel: 022H = 22 × 100 = 2200 driftstimer

Visning af pumpens aktuelle effektoptag i watt. − Tolerance: ±5 % af maks. effektoptag. (→ Tekniske data)

Visning af pumpens aktuelle omdrejningstal i om- drejninger/minut.

Visning af det aktuelle omdrejningstal i procent − Visningsinterval: 1 op til 100

Efter 15 sekunder uden betjening skifter controlleren automatisk til modus "Power / W".DA

Tænd/sluk for radioforbindelse Sådan gør du Info

Hold knappen nede længere end 10

Hvis bon vises i displayet, er radioforbindelsen tændt. − LED'en lyser i displayet, når radioforbindelsen er tændt. . − LED'en blinker ved en forbindelse til OASE- appen. − (→ Oversigt over controller)

Radioforbindelsen er tændt ved levering.

Efter 15 sekunder uden betjening skifter controlleren automatisk til modus "Power / W".

Forbind controlleren med smartphone/tablet Den maksimale afstand til interferensfri kommunikation mellem controller og smartphone/tab- let afhænger af sendekraften på smartphonen/tabletten. Vægge, armerede betonvægge, større metalgenstande samt buske og træer dæmper radiobølgerne og reducerer afstanden. Sådan gør du Info

Tænd for radioforbindelsen på controlleren, så- fremt dette endnu ikke er sket. (→ Tænd/sluk for radioforbindelse)

Start appen "Easy Switch" . Efter en kort søgning vises de tilgængelige produkter.

Vælg den ønskede pumpe.

Indtast godkendelseskoden på smartpho- nen/tabletten.

Oversigt over control- ler)148 Rengøring og vedligeholdelse FORSIGTIG Risiko for kvæstelser ved uventet start. Apparatets interne overvågningsfunktioner kan slukke for apparatet og tænde det igen automatisk. Træk netstikket ud inden arbejde på apparatet. BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri- dig snavs brug også et anbefalet rengøringsmiddel. Adskillelse af apparatet

• Saml apparatet i omvendt rækkefølge.

• Under samlingen skal man sørge for, at – pumpen og holderen er fastgjort. – lysnetkablet føres ud gennem rillen i huset, og at det ikke er knækkes eller klemmes hårdt. Rengør apparatet Rengør apparatet efter behov, dog mindst 2 gange om året. − Rengør især pumpens løbeenhed og pumpehuset.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel.

• Skyl alle dele med rent vand efter rengøring.DA

Udskiftning af løbeenhed BEMÆRK Løbeenheden indeholder en stærk magnet, der tiltrækker magnetiske partikler (f.eks. jernspåner). Hvis disse partikler ikke fjernes fuldstændigt, er der fare for, at løbeenheden og motorblokken får skader, der ikke kan repareres. Inden løbeenheden indbygges, skal vedhæftende partikler fjernes omhyggeligt.

• Adskil motorblokken som vist på billedet.

• Rengør komponenterne i rent vand med en børste.

• Kontrollér alle dele for skader. Forny beskadigede eller nedslidte dele.

• Saml motorblokken i omvendt rækkefølge.

• Rengør enheden grundigt.

• Kontrollér apparatet for skader, og udskift evt. beskadigede dele.

• Opbevar pumpen nedsænket i vand eller påfyldt med vand i et frostfrit miljø. Lysnetstikket må ikke sænkes ned i vandet!150 Fejlafhjælpning Oversigt over mulige fejl Fejl Årsag Afhjælpning Pumpen går ikke i gang Netspænding mangler

Kontrollér netspænding

• Kontrollér tilførselsledninger Forkert tilslutning af pumpen til controlleren Sikr korrekt stikforbindelse

Pumpen er ikke slået til Tænd for pumpen på controlleren. Pumpen pumper ikke Filterhuset er tilstoppet Rengør filterskålene Vandet er stærkt tilsmudset

Rengør pumpen. Efter afkøling af motoren tændes pumpen automa- tisk igen. Pumpen er indstillet for lavt Forøg pumpens omdrejningstal på controlleren Pumpehjulet er blokeret Træk netstikket ud, og fjern forhin- dringen. Tænd derefter for pumpen igen. Pumpemængde utilstrækkelig

Filterhuset er tilstoppet Rengør filterskålene For store tab i tilførselsledningerne

Vælg en større slangediameter

Reducer slangens længde til det nødvendige minimum

Undgå unødvendige forbindel- sesdele Pumpen er indstillet for lavt

Forøg pumpens omdrejningstal på controlleren Pumpen slår fra efter kort tids drift

Vandet er stærkt tilsmudset

Rengør pumpen. Efter afkøling af motoren tændes pumpen automa- tisk igen.

Pumpehjulet er blokeret

Træk netstikket ud, og fjern forhin- dringen. Tænd derefter for pumpen igen.

Spæd pumpen med vand. Ved drift i dammen skal enheden nedsænkes fuldstændigt.DA

Fejlmeldinger Efter fjernelse af fejlen nulstilles fejlmeddelelsen automatisk. Fejlmelding

Der er ikke tilsluttet nogen pumpe, eller der mangler forbindelse til pumpen

Tilslut pumpen til controlleren Er2 Kommunikationsfejl mellem controller og pumpe

Kontroller, om pumpehjulet kører let − Hvis pumpehjulet kører for tungt, kræver pumpen for høj effekt

• Den omgivende temperatur er for høj Er4 Overstrøm Kontroller, om pumpehjulet kører let

Hvis pumpehjulet kører for tungt, kræ- ver pumpen for høj effekt Er5 Pumpen er blokeret

Sænk pumpen ned i vand.

• Sørg for vandtilførsel ved tørmontering Er7 Overspænding Betjen pumpen med den rigtige netspæn- ding

Apparatet er ikke egnet til det eksiste- rende netspændingsinterval Er8 Underspænding

En eventuel forlængerledning til pum- pen skal være så kort som mulig. − Spændingsfaldet på lange ledninger betyder, at spændingen på pumpen er for lav.

Brug en forlængerledning til pumpen med et større ledertværsnit. − Spændingsfaldet på ledninger med for lille et ledertværsnit betyder, at spændingen på pumpen er for lav.152 Tekniske data Beskrivelse AquaMax Eco Classic 9000 C 12000 C 18000 C Tilslutningsspænding V AC 220 … 240 220 … 240 220 … 240 Netfrekvens

Maks. transporthøjde

4,5 4,7 5,3 Filtertilløbsflade cm²

mm 8 8 8 Maksimal dybde m 4 4 4 Længde på tilslutningsledning til controller

m 2 2 2 Længde på tilslutningsledning til pumpe

Længde mm 280 280 280 Bredde mm 230 230 230 Højde mm 140 140 140 Vægt

Tilladte vandværdier

Ferskvand, søvand pH-værdi

• Pumpehjul Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det. Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet. Gør apparatet ubrugeligt ved at skære kablet af.154 Original veiledning.
