用户手册 AquaMax Eco Classic 12000C OASE

使用说明书2 Original-Anleitung.

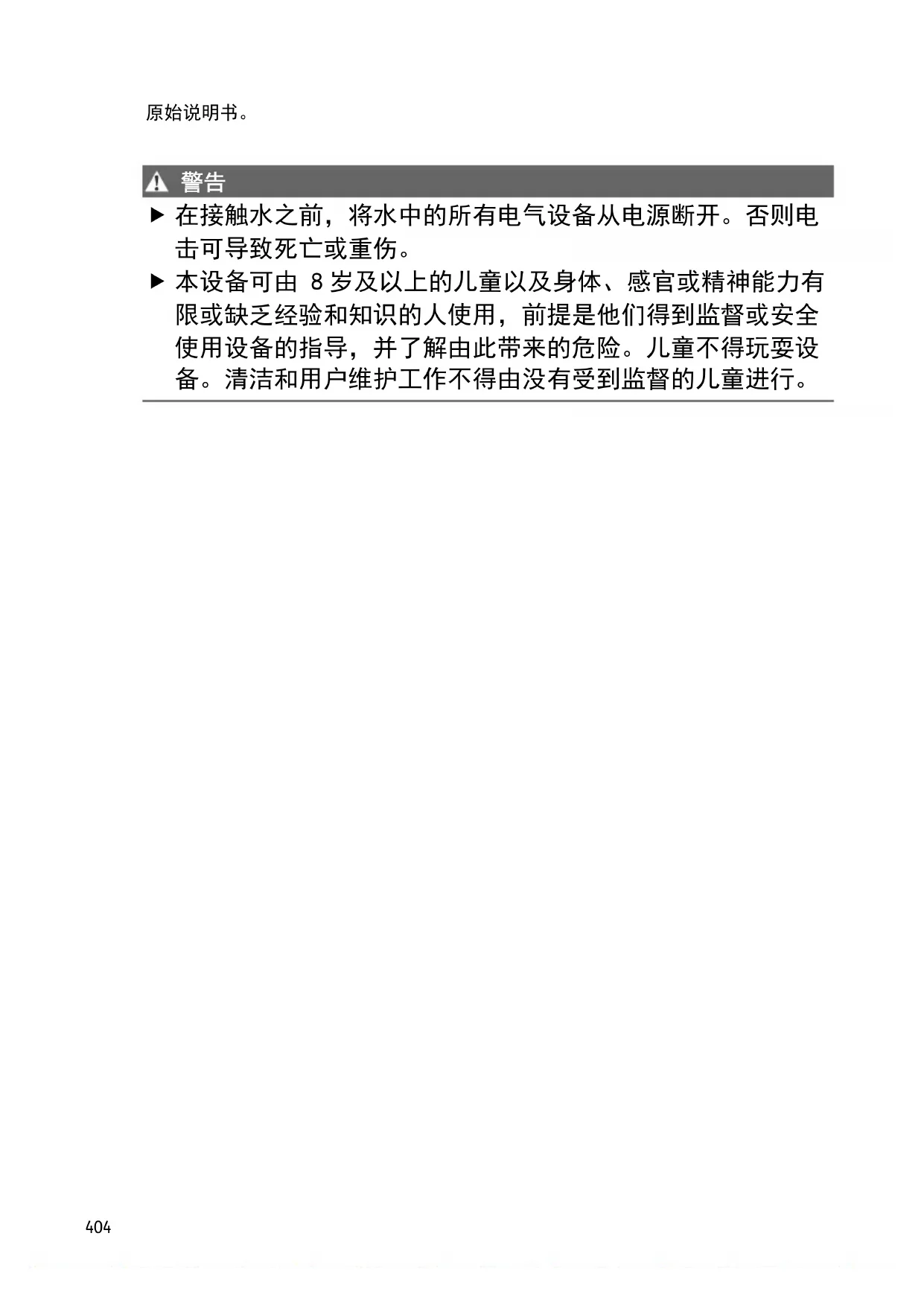

在接触水之前，将水中的所有电气设备从电源断开。否则电

本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有 限或缺乏经验和知识的人使用，前提是他们得到监督或安全 使用设备的指导，并了解由此带来的危险。儿童不得玩耍设 备。清洁和用户维护工作不得由没有受到监督的儿童进行。ZH

• 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。 – 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行 电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。 – 如有疑问或问题，请您咨询专业电工。

• 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。

• 本设备必须使用故障电流保护装置 (RCD) 进行保护，其测量错误电流为最大 30 mA。

• 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。

• 请采取保护措施防止裸露的插头和插座受潮。

• 电源软线不能更换，如果软线损坏，此器具应废弃。

• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的 除颤器 (ICD)。植入物与磁铁之间的距离至少应为 0.2 m。

• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。

请仅将本说明书中所述的产品用于如下用途：

• 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。

• 遵守许可的水值。(→ 允许的水值) 以下限制条件适用于本设备：

• 禁止与化学物质、食品、易燃或者易爆物质一起使用。

• 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成 无线电干扰。使用者有义务采取合适的应对措施。406

通过 OASE 应用程序 "Easy Switch" 控制

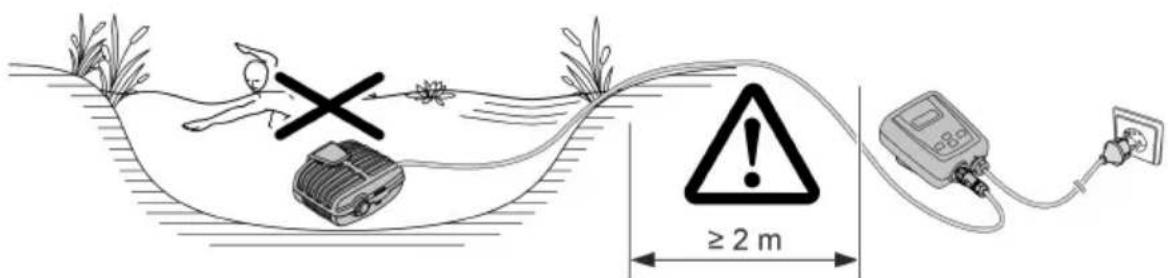

• 方式 (a)：在水下安装泵 – 将泵放置在池塘或水槽中。

• 方式 (b)：在干燥环境下安装泵 – 没有过滤筐的泵并不得安装在池塘或水槽里，但仍处于水平面以下。 – 通过卫星过滤器或撇渣器输水。408

此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。

在游泳池中运行设备时可导致重伤或死亡。电气设备零件损坏将使水处于危险电压

抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。 特别要注意的是：因超负荷而停止的设备可能会意外启动！ 插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。 如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触 碰装置保护住端口。防触碰装置可作为配件提供。 设备所有组件都不得长时间暴露在阳光下，否则会造成损坏。必要时，使用保 护盖。ZH

• 在发生淤积或水被污染的情况时，我方建议将泵或抽吸端连接的组件（撇渣器、 卫星过滤器、地面下水口等等）抬高安装到地上。这样一来就能减少吸入的颗粒 量，从而延长叶轮总成的使用寿命。

• 只有当泵被 10 厘米以上的水浸没时，才能运行泵。否则会吸入空气。

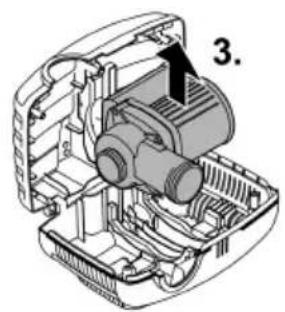

借助缆索将水泵从水中拽出。 − 将缆索穿过过滤器底盘上的圆孔，然后打好结。410

在干燥环境下安装泵时，切勿不能带上过滤器壳体。

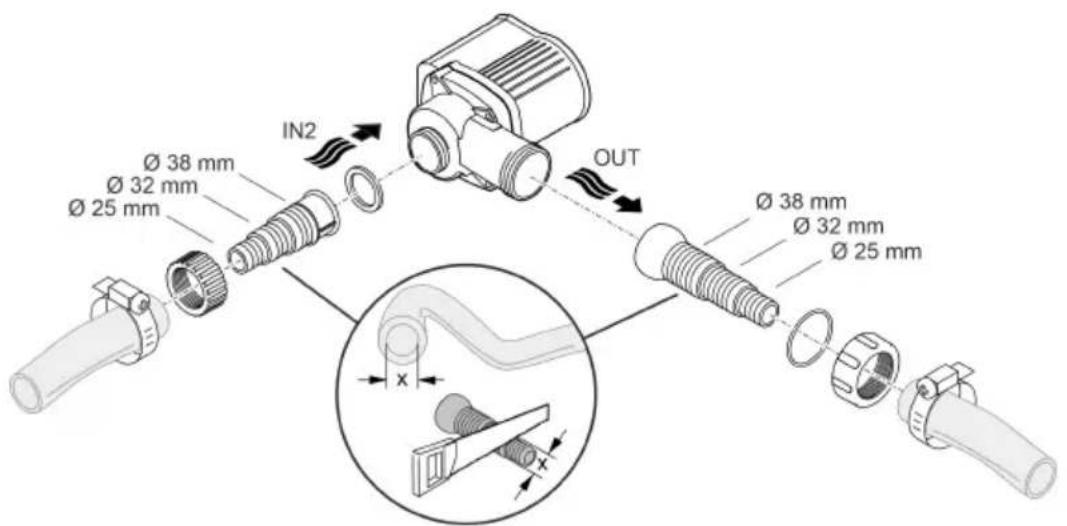

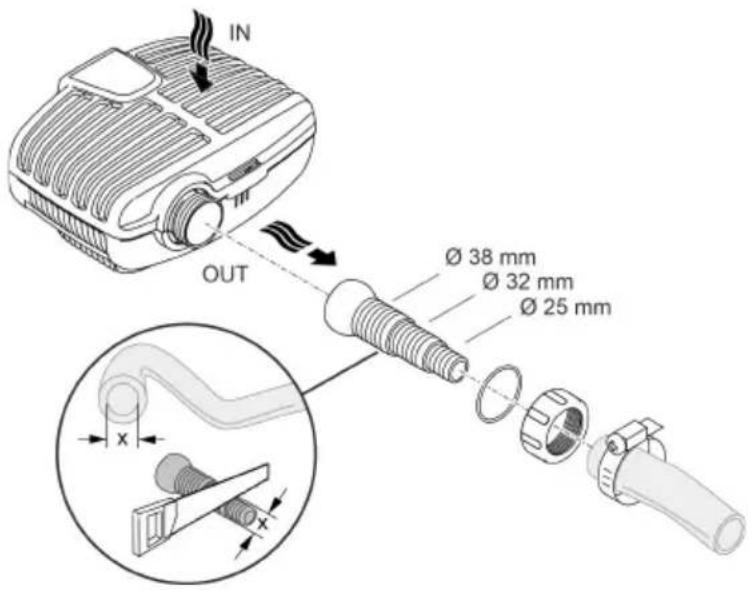

• 在入水口 (IN) 和出水口 (OUT) 上可以连接软管或管道。 – 软管的接头包含在供货范围内。其安装方法参见下述说明。 – 配件中提供一个符合 DN75/DN110 标准的管道适配器（货号 35578）。

• 抽吸端软管 (IN) 的直径不得小于压力端的软管 (OUT)。

• 软管直径越大，管路中的摩擦损耗就越小，流量也随之更佳。

• 如非必要，请不要用宝塔软管接头来缩小软管直径。必要时，按照软管直径截短

• 安装位置必须通风良好，以免泵过热。允许的环境温度 (→ 技术数据)

如果用调光器运行设备，设备会损坏。包含敏感电组件。 不得将设备连接到可调光供电装置上。

泵不得无水运转。否则会毁坏该泵。 只有在泵浸入水中或者被水淹没时才能运行泵。

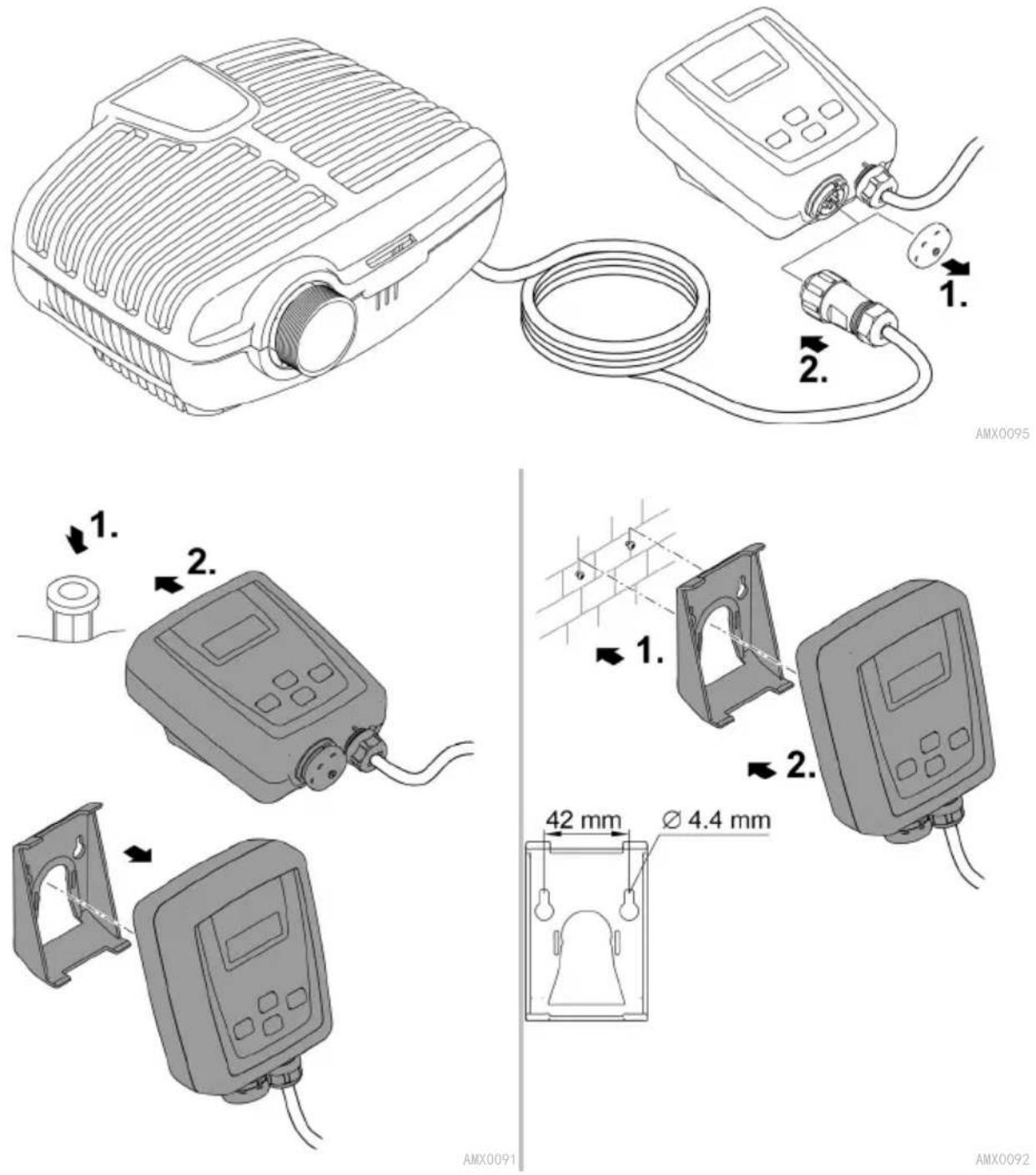

接通控制器之前，必须完成泵和控制器的连接。

• 首先连接控制器的电源，然后接通控制器上的泵。

• 关闭控制器上的泵。 – 对设备作业时，断开控制器电源。 Environmental Function Control (EFC) 在调试和之后的运行期间，该泵自动每隔 20- 40 分钟进行程序预设定的自测（环 境功能控制 (EFC)）。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果 干运行/堵塞，泵会在 60 至 120 秒后自动关闭。在出现故障时，请中断供电， “冲洗泵”或者清除障碍物。之后可以重新运行设备。414

与 OASE 应用程序连接时，LED 闪烁。 Speed/%

按下按键，控制器会自动切换到 “Speed / %”模式。

s 无操作后，控制器将自动切换到模式 "Power

最多显示 9999 个工作小时：0 至 9999 − 显示的步进方式：1 小时

显示从 10000 到 99900 的工作小时：100H

999H − 显示的步进方式：100 小时

比如：022H = 22 × 100 = 2200 工作小时

以瓦特显示泵的当前功率消耗 − 公差：最大功率消耗的 ±5 %。 (→ 技术

s 无操作后，控制器将自动切换到模式 "Power

如果屏幕上显示 boF，则无线电连接已断

如果屏幕上显示 bon，则无线电连接已接

− 接通无线电连接时，屏幕上的 LED 点亮。

− 与 OASE 应用程序连接时，屏幕上的 LED

s 无操作后，控制器将自动切换到模式 "Power

将控制器与智能手机/平板电脑连接 控制器与智能手机/平板电脑之间正常通信的最大距离取决于智能手机/平板电脑的 传输功率。墙壁、钢筋混凝土墙、较大的金属物体以及灌木丛和树木会削弱无线电

/平板电脑上下载并安装 OASE 应用程序 "Easy Switch"。 OASE 应用程序适用于 iOS (Appstore) 和 Android (Playstore)

App "Easy Switch"。 短时间搜索后将列出可用的产品。

如果连接成功，显示将切换到泵的操作页面。

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。 在设备上作业前，请拔出电源插头。

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对

尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

– 泵是否固定在托架中。 – 穿过壳体槽的电缆是否没有严重弯折或挤压。

根据需要清洁设备，但每年至少清洁 2 次。 − 尤其须清洁泵上的运行单元和泵外壳。

• 对于顽固积垢建议采用的清洁剂： – OASE 出产的 PumpClean 泵器清洗剂。 – 不含酸和氯的家用清洁剂。

• 清洁完毕后，用清水彻底冲洗所有部件。418

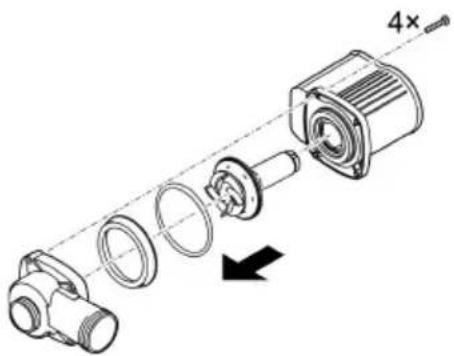

运行单元含有一块吸引磁性颗粒（例如铁屑）的强磁铁。残留的颗粒可能会给运行 单元和电机机体造成无法修复的损伤。 在安装之前，小心清除运行单元上的粘附颗粒。

• 检查所有部件是否损坏。更换损坏或磨损的部件。

在水温低于 +4 °C 或者最晚在预计结冻时，请停止运行设备。

• 检查设备是否损坏，必要时更换损坏的部件。

• 在无锈环境下将泵浸入水中或者注水存放。这时不得将电源插头浸入水中！ZH

用水没过泵。在池塘中运行 时，将设备完全浸没。420

检查运行单元的运行是否平稳 − 如果运行单元迟缓，则泵消耗的

尽可能缩短至泵的延长管线。 − 长管线的电压降会使泵上的电压

− 导线横截面太小的管线电压降会 使泵上的电压太低。ZH

本设备不得按生活垃圾进行废弃处理。 通过专门的回收系统废弃处理本设备。 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信
