用户手册 ProMax ClearDrain 11000 OASE

5 UìÓß̵æìµ¥ûæìµÌæìû¥Â

在接触水之前，将水中的所有电气设备从电源断开。否则电

本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有 限或缺乏经验和知识的人使用，前提是他们得到监督或安全 使用设备的指导，并了解由此带来的危险。儿童不得玩耍设 备。清洁和用户维护工作不得由没有受到监督的儿童进行。238

室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。 – 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行 电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。 – 如有疑问或问题，请您咨询专业电工。 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。 只能将设备连接到按规定安装的插座上。本设备必须使用故障电流保护装置进行 保护，其测量错误电流为最大 30 mA。 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。 请采取保护措施防止裸露的插头和插座受潮。

当电线或外壳损坏时，请勿使用设备。 请勿通过电缆搬运或拉扯设备。 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。 切勿在设备上进行任何技术更改。 只能在设备上进行本说明书中有述的工作。 只能使用原装备件和配件。ZH

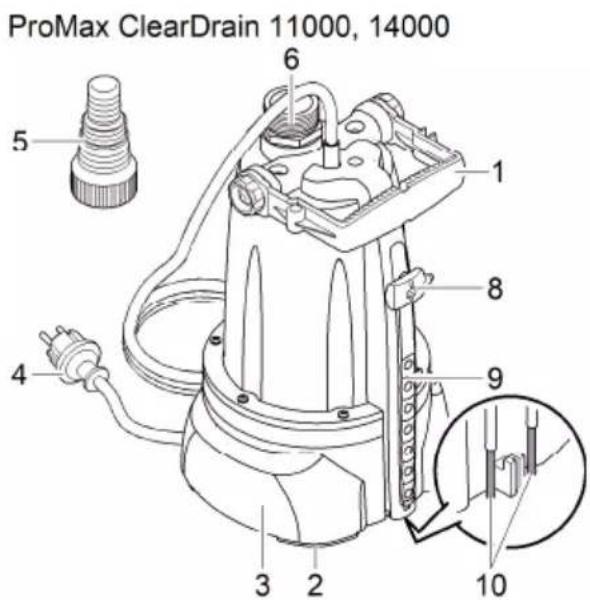

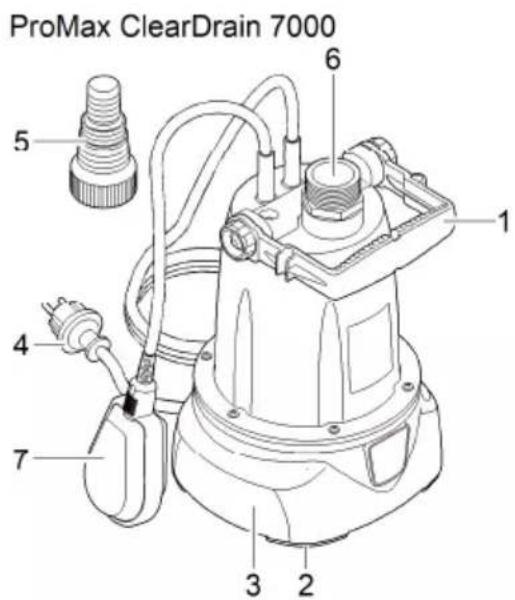

3 泵座 4 电源线 5 阶梯式软管接头 6 压力侧接头 G1¼ 7 浮子开关 – 8 传感器，检测水位并接通泵 – 9 传感器插槽，调整接通高度 –

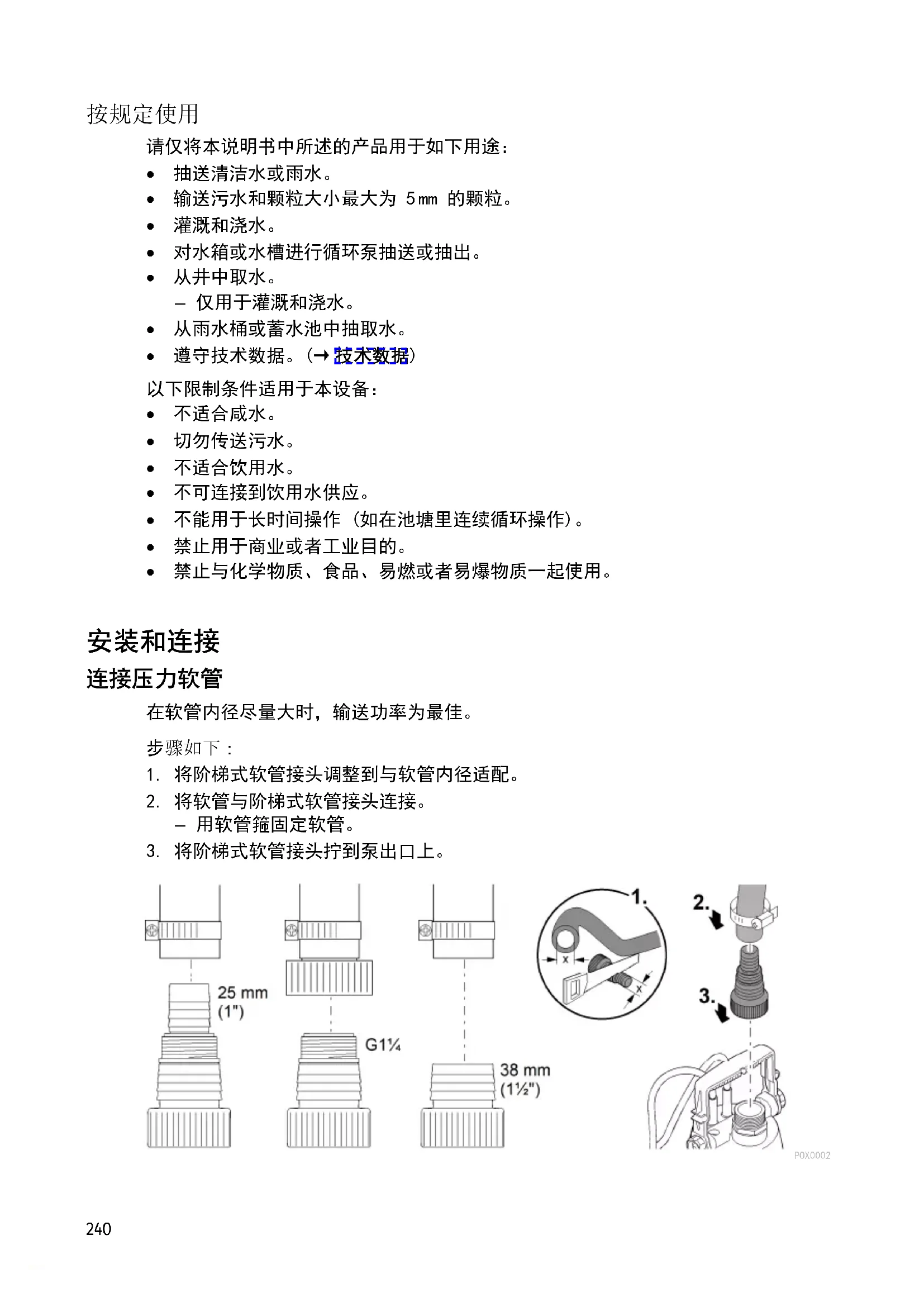

请仅将本说明书中所述的产品用于如下用途：

输送污水和颗粒大小最大为 5 mm 的颗粒。

– 仅用于灌溉和浇水。 从雨水桶或蓄水池中抽取水。 遵守技术数据。(→ 技术数据) 以下限制条件适用于本设备：

不可连接到饮用水供应。 不能用于长时间操作 (如在池塘里连续循环操作)。 禁止用于商业或者工业目的。 禁止与化学物质、食品、易燃或者易爆物质一起使用。

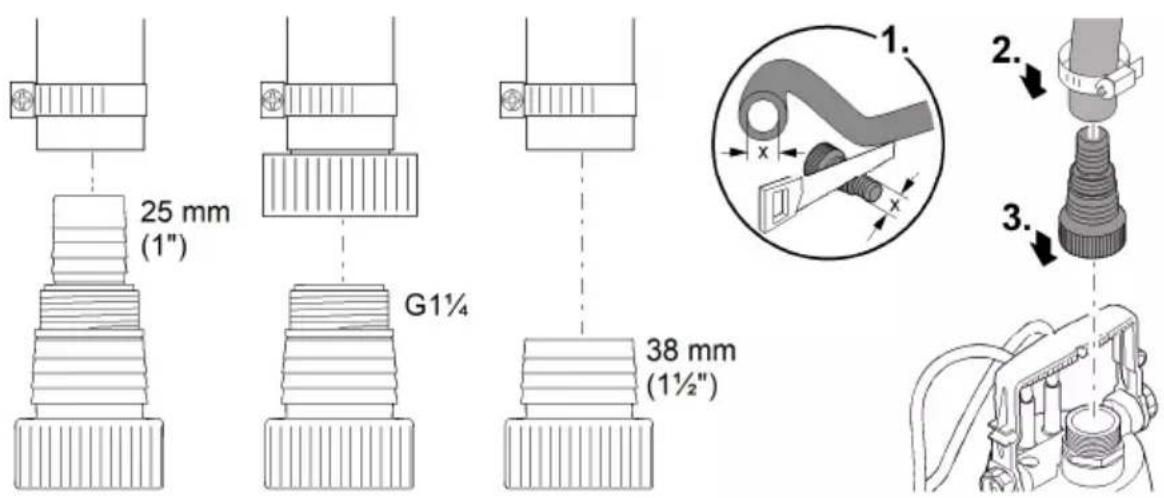

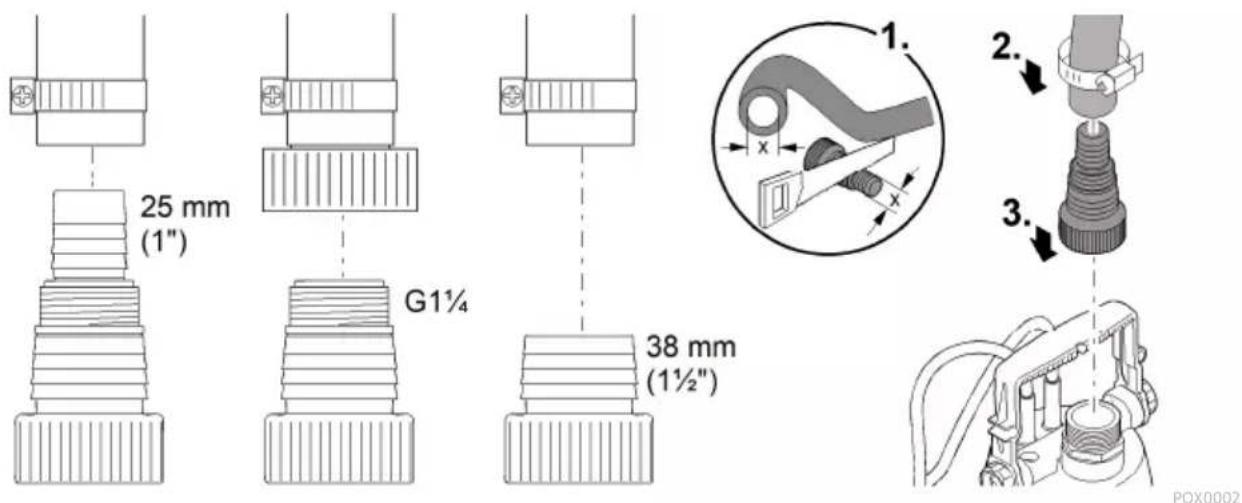

1. 将阶梯式软管接头调整到与软管内径适配。

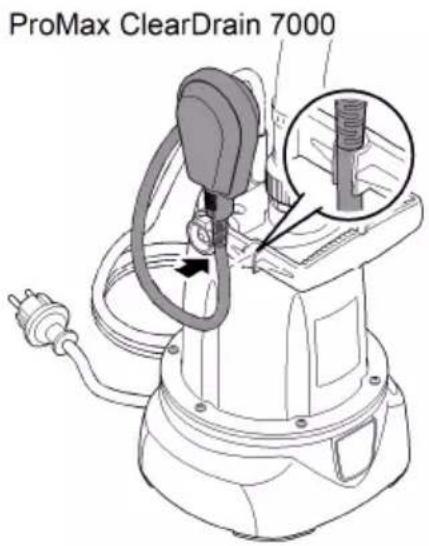

自动运行 ProMax ClearDrain 7000 不断上升的水将浮球开关升到启动点，泵启动。 水位降低时浮球开关降到关闭点，泵关闭。 将浮球开关电缆按入电缆架中。 – 浮球开关和电缆架之间的电缆越短，启动点越低，而关闭点越高。 为确保功能不出现故障，浮子开关与电缆架之间保持至少 100 mm 的电缆长

只有在手动模式下才能达到最低残留水位。 POX0004242 手动运行 ProMax ClearDrain 7000 当浮子开关处于垂直位置且电缆指向下方时，泵是持续接通的。

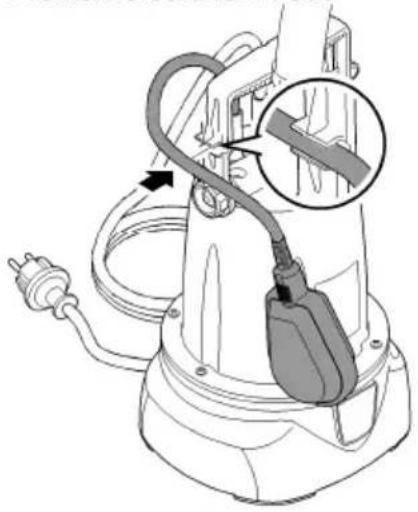

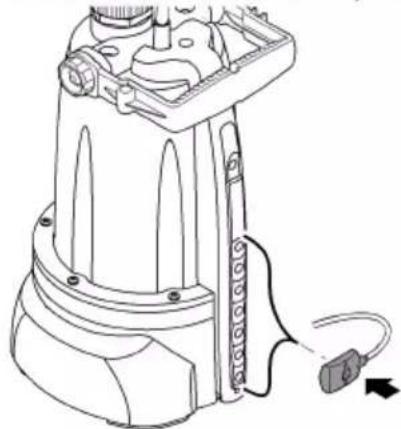

在手动模式下，泵可以干转。干转时会增加水泵的磨损。 到达最低水位时，请关断水泵。 将手柄放置在水平位置并将紧靠着至浮子开关的过渡处的电缆按入电线固定夹， 使得浮子开关是垂直的。 POX0005 自动运行 ProMax ClearDrain 11000, 14000 当水上升并触到传感器时，泵接通。 下部传感器板条中的金属触点检测最低水位（关闭点）。当达到最低水位时，泵将

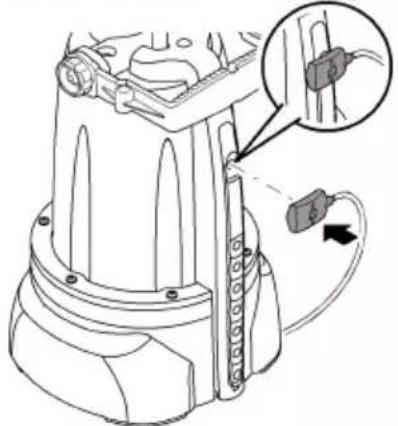

将传感器插入传感器板条上所需的接通位置。 POX0007ZH

手动运行 ProMax ClearDrain 11000, 14000 当传感器插接在传感器板条上的最上方位置时，泵接通。 下部传感器板条中的金属触点检测最低水位（关闭点）。当达到最低水位时，泵会

重复过程：重新将传感器插入传感器板条上的最上方位置。 POX0006

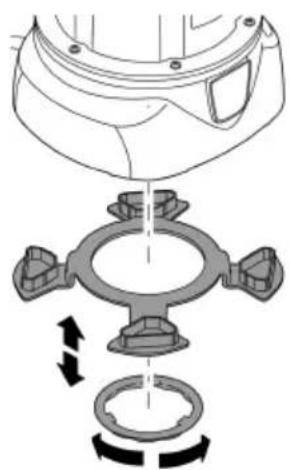

泵可将水抽掉直至水面高度达到 6 mm 至 8 mm 或直至 1 mm。 残余水高度 6...8 mm：套上定距环并用固定环固定（插入式锁扣）。 残余水高度直至 1 mm （平面抽吸）：松开固定环（插入式锁扣）并取下定距

只有在手动运行时才可能进行平面抽吸。 POX0012244

将泵水平且稳定地安装在水中。 为了将其放到水井或竖井中，用绳子固定在手柄上。不要通过电源线来负重。 安装泵，使大小 >5 mm 的污物颗粒不被吸入并且吸入口不堵塞。如有必要，将

ProMax ClearDrain 7000：浮子开关必须始终可以自由移动。 POX0003

电击可导致重伤或死亡。 只有在水里无人时才能运行水泵。 接触水之前，断开水中所有电气设备的电源。

水泵不适合长时间工作。长时间工作会缩短泵的使用寿命。

– 关闭后，软管中的剩余水可能回流并通过泵的吸入口流出。 在清水中使用后请冲洗水泵。ZH

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对

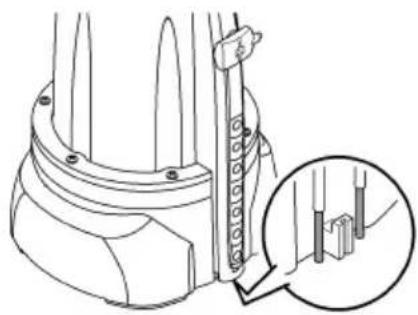

尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。 根据需要清洁设备，但每年至少清洁 2 次。 对于顽固积垢建议采用的清洁剂： – OASE 出产的 PumpClean 泵器清洗剂。 – 不含酸和氯的家用清洁剂。 清洁完毕后，用清水彻底冲洗所有部件。 ProMax ClearDrain 11000, 14000 金属触点检测最低和最高水位。若在自动运行时达到最低水位，泵将关闭。 定期清洁金属触点，以使泵安全开启和关闭。 POX0122

该机器不具备防冻保护，必须在严寒到来之前进行拆除和贮藏。

检查设备是否损坏，必要时更换损坏的部件。 设备需干燥不冷冻存放。 防止打开的插座连接受潮和脏污。 将软管和连接件尽可能排放干净。246

泵不启动 供电中断 检查保险丝和电连接 短时间运行后泵关闭 过载保护因过热将泵关闭 清洁吸入口和压力软管

吸入口堵塞 清洁吸入口 空气进入压力软管 压力软管排气

叶轮损坏或磨损 请与 OASE 联系。 叶轮只能由 Oase 的客户

压力侧接头 – G1¼ G1¼ G1¼ 最小接通高度 / 最大断开高度 mm 470/180 25/3 25/3 最大接通高度 / 最小断开高度 mm 640/70 150/3 150/3 调试时的最低水位 mm 2 2 2 输送量 最大 l/h 7500 11500 14500 输送高度 最大 m 7 8 12,5 浸入深度 最大 m 7 7 7 接通/断开 浮子开关 – –

颗粒大小 最大 mm 5 5 5 电源线 长度 m 10 10 10 尺寸 长度 mm 193 193 193 宽度 mm 179 179 179 高度 mm 352 393 393 重量 kg 4.7 6.4 7.7ZH

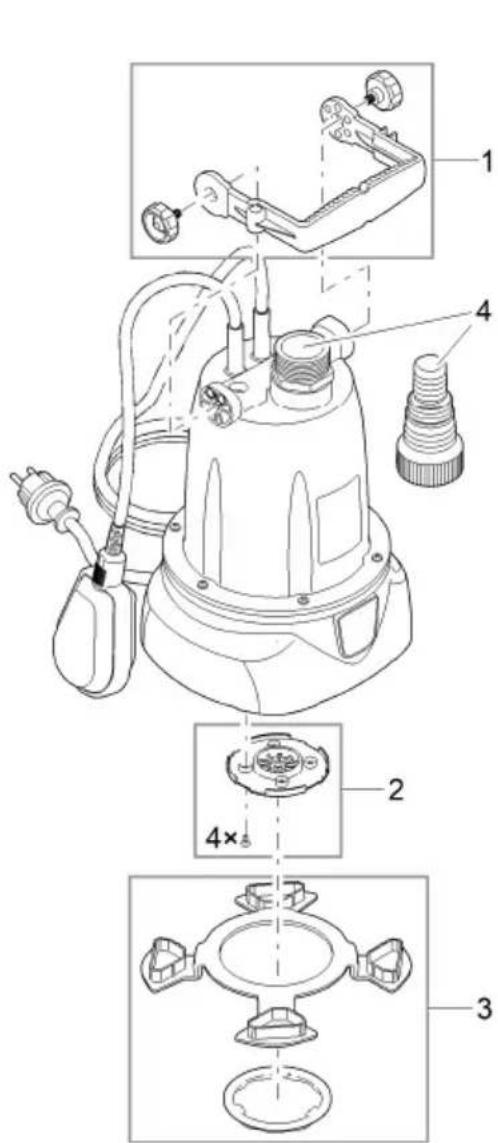

以下组件是易损件，只能由 OASE 服务人员更换：

本设备不得按生活垃圾进行废弃处理。 通过专门的回收系统废弃处理本设备。 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信
