BRUGSANVISNING ProMax ClearDrain 11000 OASE

ADVARSEL ADVARSEL Afbryd forbindelsen mellem alle elektriske apparater i vandet og el- nettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød. Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfa- ring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.80 Sikkerhedsanvisninger El-tilslutning Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør. – Elinstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Elinstallatøren kan genkende po- tentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmel- ser. – Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør. Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens. Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt. Apparatet skal afsikres med lækageafbryder indstillet til en nominel fejlstrøm på maksimalt 30 mA. Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt). Beskyt åbne stik og stikkontakter mod fugt. Sikker drift Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget. Bær eller træk ikke apparatet i den elektriske ledning. Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem. Foretag aldrig tekniske ændringer på apparatet. Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning. Brug kun originale reservedele og originalt tilbehør.DA

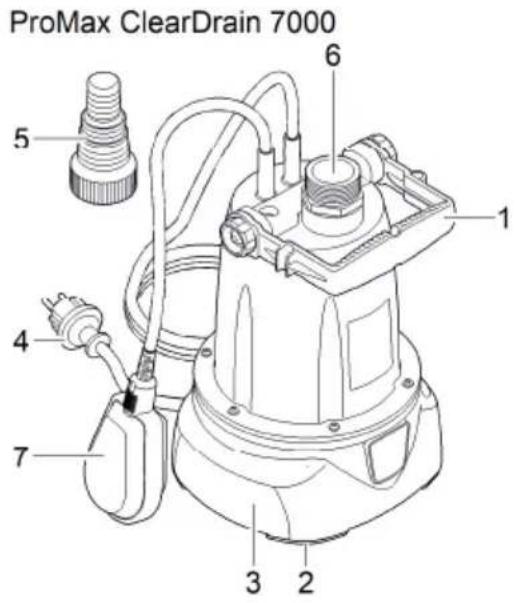

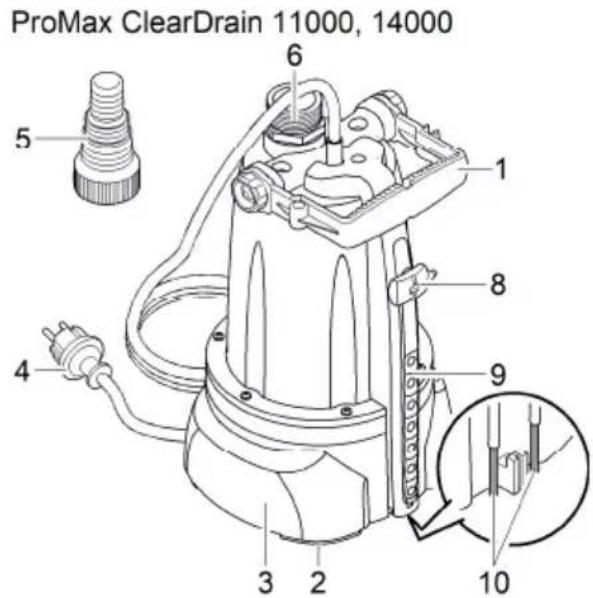

2 Afstandsring til indstilling af restvandhøjde

3 Pumpefod 4 Nettilslutningsledning

6 Tilslutning, trykside G1¼

9 Stikpladser sensor, indstilling af tilkoblingshøjde –

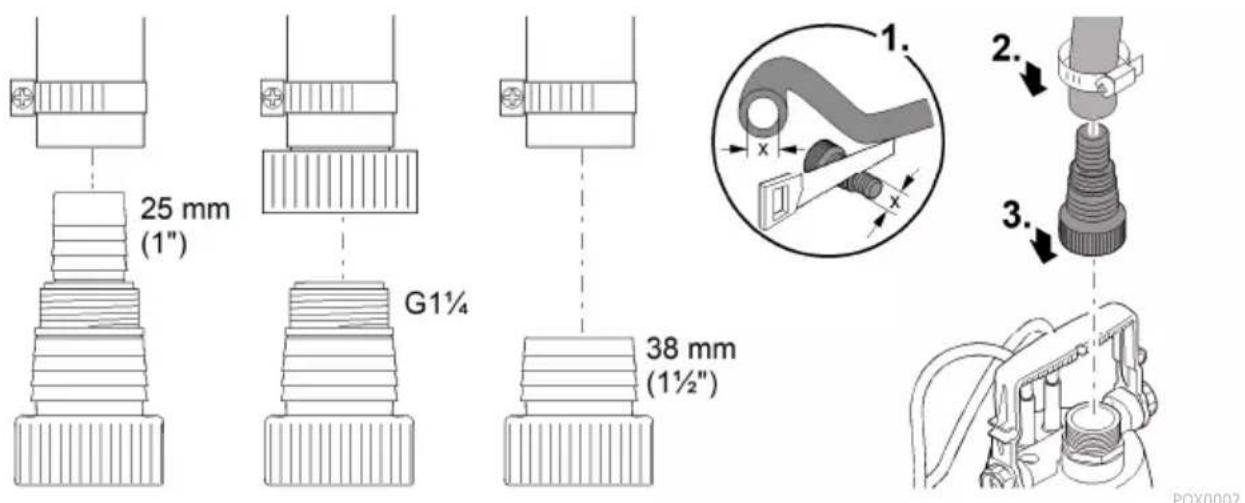

Anvendelse i henhold til bestemmelser Brug kun det produkt, der er beskrevet i denne vejledning, som følger: Transport af rent vand eller regnvand. Transport af spildevand med partikler på maks. 5 mm. Vanding og gødning. Recirkulationspumpning og tømning af beholdere eller bassiner. Vandoptagelse fra brønde. – Kun til vanding og gødning! Vandhentning fra regntønder eller cisterner. Under overholdelse af de tekniske specifikationer. (→ Tekniske data) Der gælder følgende restriktioner for apparatet: Ikke egnet til saltvand. Må ikke anvendes til transport af spildevand. Ikke egnet til drikkevand. Må ikke sluttes til drikkevandsforsyningen. Må ikke anvendes til kontinuerlig drift (f.eks. kontinuerlig cirkulation i bassinet). Må ikke anvendes til erhvervs- eller industrimæssige formål. Må ikke sættes i forbindelse med kemikalier, levnedsmidler, let brændbare eller eksplosive stoffer. Opstilling og tilslutning Tilslutning af trykslange Kapaciteten er optimal ved en størst mulig indvendig slangediameter. Sådan gør du:

– Fastgør slangen med et slangespændebånd.

3. Skru trinslangestudsen på pumpeudgangen.

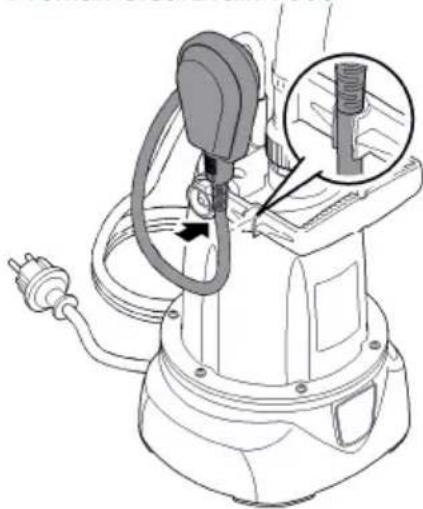

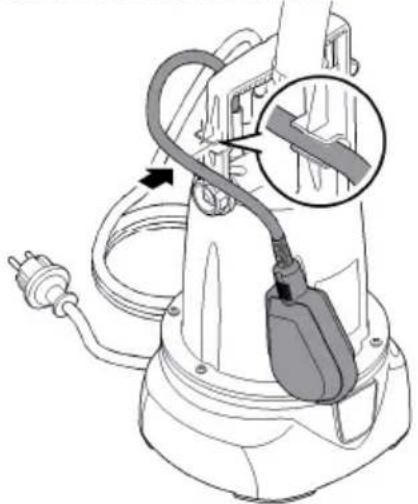

Automatisk drift ProMax ClearDrain 7000 Stigende vand løfter flydeafbryderen, indtil den når tilkoblingspunktet, og pumpen tilkobles. Når vandet falder, sænkes flydeafbryderen, indtil den når frakoblingspunktet, og pumpen frakob- les. Tryk flydeafbryderens kabel ind i kabelholderen. – Jo kortere kablet mellem flydeafbryderen og kabelholderen er, des lavere liger tilkoblings- punktet, og des højere ligger frakoblingspunktet. For at kunne fungere fejlfrit skal der være mindst 100 mm kabellængde mellem flydeafbryder og kabelholder. Den minimale restvandshøjde nås kun nået i manuel drift. POX000484 Manuel drift ProMax ClearDrain 7000 Pumpen er permanent tilkoblet, når flydeafbryderen står lodret og kablet hænger nedad. BEMÆRK I manuel drift kan pumpen løbe tør. Hvis pumpen løber tør, udsættes den for kraftig slitage. Sluk for pumpen, når den minimale vandstand er nået. Stil håndtaget vandret og tryk kablet direkte på overgangen til flydeafbryderen således ind i kabelholderen, at flydeafbryderen står lodret. POX0005 Automatisk drift ProMax ClearDrain 11000, 14000 Pumpen koblet til, når det stigende vand når sensoren. Metalkontakter i den nederste sensorskinne registrerer den minimale vandstand (frakoblings- punkt) Når den minimale vandstand er nået, kobler pumpen fra. Sæt sensoren på den ønskede indkoblingsposition på sensorskinnen. POX0007DA

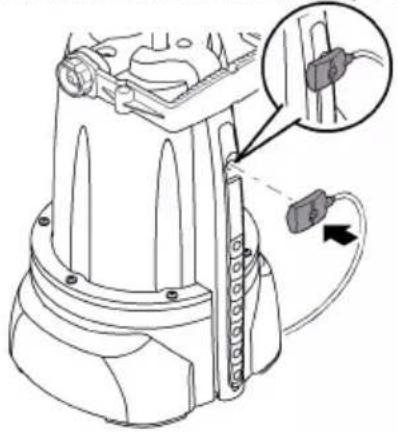

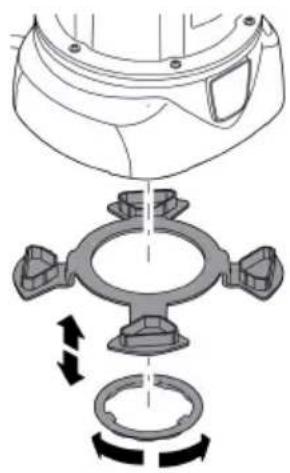

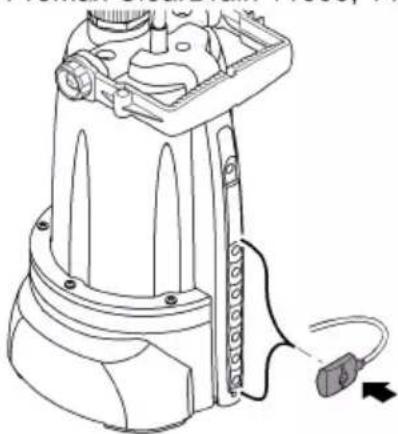

Manuel drift ProMax ClearDrain 11000, 14000 Pumpen starter, når sensoren sættes på den øverste position på sensorskinnen. Metalkontakterne i den nederste sensorskinne registrerer den minimale vandstand (frakoblings- punkt). Når den minimale vandstand er nået, kobler pumpen fra med en kort forsinkelse. Gentag processen: Sæt sensoren på den øverste position på sensorskinnen igen. POX0006 Indstilling af restvandshøjde Pumpen kan pumpe ned til en vandhøjde på 6 til 8 mm eller til 1 mm. Restvandshøjde 6 … 8 mm: Sæt afstandsringen på og sikre med holderingen (bajonetlås). Restvandshøjde til 1 mm (plan opsugning): Løsn holderingen (bajonetlås) og fjern afstandsrin- gen. En plan opsugning er kun mulig i manuel drift. POX001286 Opstilling af pumpe Opstil pumpen vandret og stabilt i vandet. Til nedsækning i en brønd eller skakt skal der fastgøres et reb i håndtaget. Må ikke bæres i net- tilslutningskablet. Stil pumpen, så smudspartikler med et størrelse >5 mm ikke suges ind og blokerer indsug- ningsåbningen. Opstil om nødvendigt pumpen højt. ProMax ClearDrain 7000: Flydeafbryderen skal altid kunne bevæge sig frit. POX0003 Drift ADVARSEL Der er risiko for alvorlige kvæstelser eller død pga. elektrisk stød. Brug kun pumpen, når der ikke er personer i bassinet. Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hån- den ned i vandet. BEMÆRK Pumpen er ikke egnet til langtidsdrift. Langtidsdrift kan forkorte pumpens levetid. Tilkobling af apparatet Anbring netstikket i stikdåsen. – Pumpen er klar til brug. – Pumpen starter, så snart vandstanden har nået tilkoblingshøjden. Slukning af apparatet Træk netstikket ud. – Efter frakoblingen kan restvandet i slangen løbe tilbage og komme ud igennem pumpens indsugningsåbning. Skyl pumpen med rent vand efter brug.DA

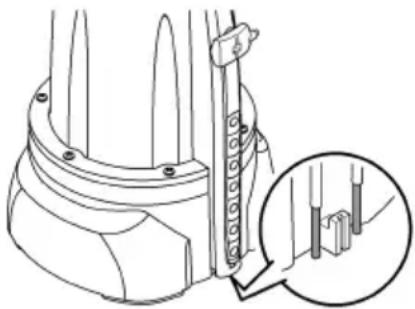

Rengøring og vedligeholdelse BEMÆRK Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet. Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstri- dig snavs brug også et anbefalet rengøringsmiddel. Rengør apparatet efter behov, dog mindst 2 gange om året. Anbefalede rengøringsmidler ved genstridige tilkalkninger: – Pumperens PumpClean fra OASE. – Eddike- og klorfrit husholdningsrengøringsmiddel. Skyl alle dele med rent vand efter rengøring. ProMax ClearDrain 11000, 14000 Metalkontakter registrerer den minimale og maksimale vandstand. Nås den den minimale vand- stand i automatisk drift, kobler pumpen fra. Rengør metalkontakterne regelmæssigt, så pumpen kobler sikkert til- og fra. POX0122 Opbevaring/overvintring Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frost- vejr. Sådan opbevares apparatet korrekt: Rengør enheden grundigt. Kontrollér apparatet for skader, og udskift evt. beskadigede dele. Opbevar apparatet tørt og frostfrit. Beskyt åbne stikforbindelser mod fugt og snavs. Tøm slangerne og forbindelserne så vidt det er muligt.88 Fejlafhjælpning Fejl Årsag Udbedring Pumpen går ikke i gang Strømforsyning er afbrudt Kontroller sikring og elektriske stikforbindelser Pumpen slår fra efter kort tids drift Overbelastningssikringen har fra- koblet pumpen på grund af overop- hedning Rengør indsugningsåbning og trykslange Lad pumpen køle af Pumpen kører, men transporterer ikke eller ikke tilstrækkeligt Trykslangen er lukket Læg trykslangen uden knæk Kontroller udløbet, og rengør det om nødvendigt Indsugningsåbningen er tilstoppet Rengør indsugningsåbningen Luft i trykslangen Udluft trykslangen Hvis den forefindes: Kontraventilen i trykslangen for- kert monteret eller tilstoppet Monter kontraventilen rigtigt Rengør kontraventilen Løbehul defekt eller slidt Kontakt OASE. Løbehjulet må kun udskiftes af Oase-service. Tekniske data ProMax Pressure 7000 11000 14000 Nominel spænding V AC 230 230 230 Nominel frekvens Hz 50 50 50 Nominel effekt W 375 650 950 Beskyttelsesgrad IPX8 IPX8 IPX8 Tilslutning, trykside – G1¼ G1¼ G1¼ Minimal tilkoblingshøjde/maksimal frakoblingshøjde mm 470/180 25/3 25/3 Maksimal tilkoblingshøjde/minimal frakoblingshøjde mm 640/70 150/3 150/3 Minimal vandstand ved ibrugtagning mm 2 2 2 Pumpemængde maksimum l/t 7500 11500 14500 Pumpehøjde maksimum m 7 8 12,5 Neddykningsdybde maksimum m 7 7 7 Tænd/Sluk Flydeafbryder

Kornstørrelse maksimum mm 5 5 5 Nettilslutningsledning Længde m 10 10 10 Dimensioner Længde mm 193 193 193 Bredde mm 179 179 179 Højde mm 352 393 393 Vægt kg 4,7 6,4 7,7DA

Lukkedele Følgende komponenter er sliddele og må kun udskiftes af OASE-service: Løbehjul Bortskaffelse BEMÆRK Dette apparat må ikke bortskaffes som husholdningsaffald. Bortskaf apparatet på genbrugssteder, der er beregnet til det. Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet. Gør apparatet ubrugeligt ved at skære kablet af.90
