BRUGSANVISNING AquaMax Eco Titanium 33000 OASE

Om denne brugsanvisning

Denne brugsanvisning gælder for:

Produktbetegnelse

Varenummer

AquaMax Eco Titanium 33000

95095, 95910

Original vejledning.

Sikkerhedsanvisninger

El-tilslutning

- Mht. elektrisk installation udendørs gælder der særlige forskrifter. Elektrisk elinstallation må kun udføres af en autoriseret elinstallatør.

- Einstallatøren er kvalificeret på grundlag af sin tekniske uddannelse, viden og erfaring og er autoriseret til at udføre elektriske installationer udendørs. Einstallatøren kan genkende potentielle farer og overholder regionale og nationale standarder, forskrifter og bestemmelser.

- Ved spørgsmål og problemer rettes henvendelse til en autoriseret el-installatør.

- Enheden må kun tilsluttes, hvis de elektriske data for enheden og strømforsyningen stemmer overens.

- Tilslut kun apparatet til en forskriftsmæssigt installeret stikkontakt.

- Apparatet skal være sikret med et HPFI-relæ (RCD), der er indstillet til en nominel fejlstrøm på maksimalt 30 mA.

- Forlængerledning og strømfordeler (f.eks. strømskinne) skal være egnet til udendørs brug (stænktæt).

- Beskyt åbne stik og stikkontakter mod fugt.

Sikker drift

• Afbryd forbindelsen mellem alle elektriske apparater i vandet og elnettet, før du stikker hånden ned i vandet. Ellers er der fare for svære kvæstelser og dødsfald pga. elektrisk stød.
• Anvend ikke apparatet, hvis de elektriske ledninger eller huset er beskadiget.
• Apparatet skal bortskaffes, hvis nettilslutningsledningen er beskadiget. Nettilslutningsledningen kan ikke udskiftes.
• Løbeenheden i enheden indeholder en magnet med et stærkt magnetfelt, der kan påvirke pacemakere eller implanterede defibrillatorer (ICD). Hold en afstand på mindst 0,2 m mellem implantat og magnet.
• Træk aldrig i ledningerne. Bær især aldrig apparater i ledningen.
• Før ledninger, så de er beskyttet mod beskadigelser, og så ingen kan falde over dem.
• Foretag aldrig tekniske ændringer på apparatet.
• Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden, når de er under opsyn eller får instruktion i sikker brug af apparatet og forstår de dermed forbundne risici. Børn må ikke lege med apparatet. Rengøring- og vedligeholdelsesarbejder må ikke udføres af børn, medmindre de er mindst 8 år og under opsyn.
• Der må kun udføres arbejde på enheden, som er beskrevet i denne vejledning.
• Brug kun originale reservedele og originalt tilbehør.
• Kontakt den autoriserede kundetjeneste eller OASE i tilfælde af problemer.

Brug kun det produkt, der er beskrevet i denne vejledning, som følger:

• Til pumpning af almindeligt bassinvand til filtersystemer, vandfaldssystemer og åløbssystemer.
• Under overholdelse af de tekniske specifikationer. (→ Apparatdata)
• Under overholdelse af de tilladte vandværdier. (→ Tilladte vandværdier)

Der gælder følgende restriktioner for apparatet:

• Må ikke anvendes i svømmedamme.
• Må aldrig betjenes uden gennemstrømning af vand.
• Brug ikke apparatet i forbindelse med kemikalier, fødevarer, antændelige, eksplosive stoffer eller andre væsker end vand.
• Tilslut ikke til husets vandforsyning.
• Må ikke anvendes til industrielle formål.
• Iht. EMC (elektromagnetisk kompatibilitet) er der her tale om en klasse A-enhed. I et boligmiljø kan enheden forårsage radiointerferens. Det er op til brugeren at træffe passende foranstaltninger.

Produktbeskrivelse

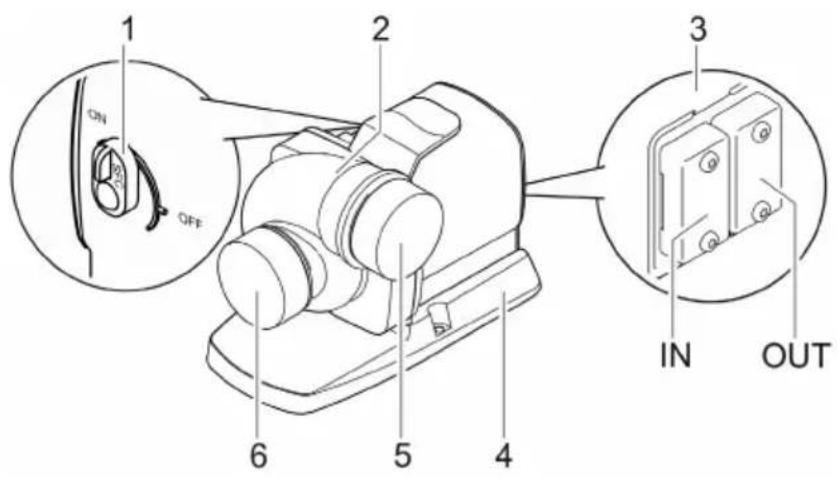

Oversigt

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Tænd/sluk Seasonal Flow Control (SFC)

- Når styringen er tilsluttet, har kontakten ingen funktion. SFC tændes eller slukkes da via styringen.

• Styreenheden OASE Eco Control (tilbehør) er påkrævet til betjening af pumpen.
• Alternativt kan pumpen integreres i et OASE Control-netværk.
• Du kan finde yderligere oplysninger om OASE Control på www.oase.com.

4 Enhedens fod Garanterer stabilitet; mulighed for fastskruning til underlaget.

5 Udgang Gem beskyttelseshætten. (trykstuds) Til beskyttelse mod alvorlige kvæstelser, mens pumpen er i drift, skal man straks påsætte beskyttelseskappen, när man har fjernet et til-sluttet rør. 6 Indgang (sugestuds)

Symboler på apparatet

IP68

Apparatet er støv- og vandtæt ned til 4 m.

Beskyt apparatet mod direkte sollys.

Apparatet må ikke bortskaffes som normalt husholdningsaffald.

Læs brugsanvisningen.

Seasonal Flow Control (SFC)

SFC-funktionen regulerer vandmængden og pumpehøjden intelligent på baggrund af vandtemperaturen. Dermed tilpasser pumpeydelsen sig året igennem den pågældende bassinøkologi ug understøtter bassinbiologien via den temperaturafhængige vandcirkulation (vinterdrift, overgangsdrift og sommerdrift).

- Ved aktiv SFC-funktion skelner pumpen mellem følgende driftsformer:

• Vinterdrift, minimum (vandtemperatur lavere end +10 °C)
• Overgangsdrift, medium (vandtemperatur +10 - +17 °C)
  — Sommerdrift, maximum (vandtemperatur højere end +17 °C)

De pågældende karakteristikker finder du under www.oase.com under produktemnet "Bassin-pumper".

• SFC-funktionen må kun aktiveres, når pumpen er sænket ned i vandet!
• Ved brug af skimmer eller satellitfilter kan det – alt efter anlægget – anbefales at slukke for SFC-funktionen.
• Ved udlevering er SFC-funktionen deaktiveret.

Tekniske data

Apparatdata

Beskrivelse			AquaMax Eco Titanium 33000
Tilslutningsspænding		V AC	220 ... 240
Netfrekvens		Hz	50/60
Effektforbrug		W	30 ... 145
Styring via			Oase Control (OC), Eco Control
Indgang	Tilslutningsgevind		G2 12
	til rørledning		DN63
Udgang	Tilslutningsgevind		G2 12
	til rørledning		DN63
Tilladt vandtemperatur (nedsænket opstilling)		°C	+4 ... +35
Maks. tilladt omgivelsestemperatur ved naturlig kon-vektion (tør opstilling)		°C	+30
Maks. tilladt omgivelsestemperatur ved tvungen kø-ling (tør opstilling)		°C	+40
Maksimal transportkapacitet		l/t	33000
Maksimal transporthøjde		m	3,5
Maks. partikelstørrelse groft snavs		mm	6
Maksimal nedsænkningsdybde		m	≤4
Kabellængde		m	10
Dimensioner	Længde	mm	275
	Bredde	mm	176
	Højde	mm	200
Vægt		kg	9,2

Pumpekarakteristika

(→Pumpekarakteristika, 354)

Tilladte vandværdier

Type		Ferskvand	Poolvand	Saltvand
pH-værdi		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hårdhed	DH	8 ... 15	8 ... 15	20 ... 30
Frit klor	mg/l	<0,3	<0,6	<0,3
Kloridindhold	mg/l	<250	<250	<22000
Saltindhold	%	<0,4	<0,4	<4
Total tør rest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Pumpen kan opstilles neddykket (i vandet) eller tørt (uden for vandet).

Pumpen må kun bruges, hvis de angivne vandværdier overholdes. (→ Tilladte vandværdier)

- Poolvand eller saltvand kan påvirke apparatets optik negativt. Disse påvirkninger er ikke omfattet af garantien.

ADVARSEL

Alvorlige kvæstelser eller død ved brug af dette apparat i et svømmebassin. Hvis der er defekte elektriske komponenter, sættes vandet under farlig elektrisk spænding.

- Apparatet må kun anvendes, när der ikke er personer i vandet.

FORSIGTIG

Roterende komponenter i området omkring sugestudsen og trykstudsen. Risiko for personskader ved indgreb i studserne.

Vær især opmærksom på følgende: Et apparat, som er stoppet pga. overbelastning, kan starte uden varsel!

▶ Undlad at række hånden ind i åbningen i suge- eller trykstudsen, mens lysnetstikket er isat.
Hvis studserne er frit tilgængelige under drift, f.eks. hvis der ikke er tilsluttet slanger, skal studserne sikres med en berøringsbeskyttelse. Berøringsbeskyttelsen fås som tilbehør.

① Ingen komponenter i apparatet må udsættes for direkte sollys over længere tid, da dette kan medføre beskadigelser. Anvend evt. en beskyttelsesafdækning.

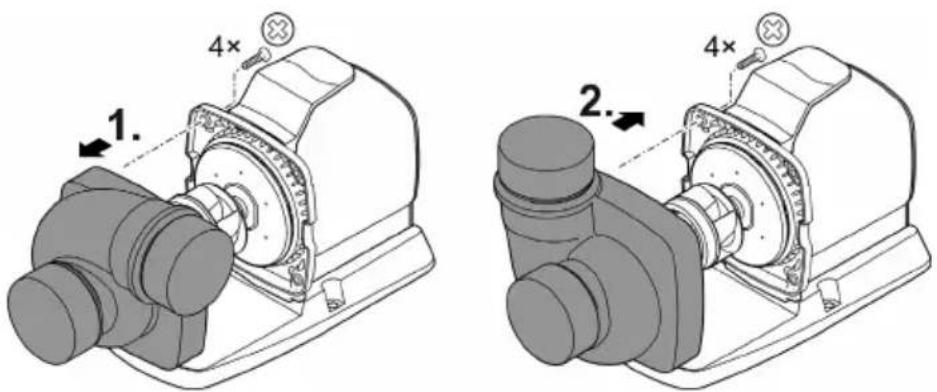

Drejning af pumpehuset

BEMÆRK

Løbeenheden bliver beskadiget, hvis pumpehuset kipper under afmontering og presser mod løbeenheden.

• Opstil pumpen lodret, inden pumpehuset tages af. Herved kan pumpehuset ikke presse mod løbeenheden med sin egenvægt.
• Træk motorblokken forsigtigt og lige af pumpehuset.
  ▶ Gå lige så forsigtigt frem, när du samler produktet.

Om nødvendigt kan pumpehuset drejes, så pumpeudgangens position ændres 90°.

• Pumpehuset kan kun monteres i de to viste positioner.
• Saml pumpen i omvendt rækkefølge.
• Tilspændingsmoment for alle løsnede skruer: 3 Nm

1. 4× 2. 4×

AMX0227

Tilslutning af styring

Pumpen kan drives med eller uden styring.

• Pumpens effekt kan kun reguleres med styringen.
• Uden styring kører den tilkoblede pumpe konstant med fuld effekt.

Kompatible styringer (tilbehør):

- Eco Control

Intelligent styring til en pumpe.

- Incenio FM-Master Cloud

- Et OASE Control-netværk (variant b, c) skal være tilsluttet med slutmodstanden R. Denne er en del af leveringsomfanget InSenio FM-Master eller Garden Controller.

BEMÆRK

Apparatet bliver ødelagt, hvis der trænger vand ind i stikforbindelsen.

▶ Tilslut stikforbindelsen, eller sæt beskyttelseskappen på.
▶ Gummitætningen skal være ren og sidde helt præcist.
- En beskadiget gummitætning skal udskiftes. Hvis stikforbindelsen løsnes, skal en ældre gummipakning (> 2 år) udskiftes.
▶ Fastgør altid stikforbindelsen eller beskyttelseskappen med de to skruer.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

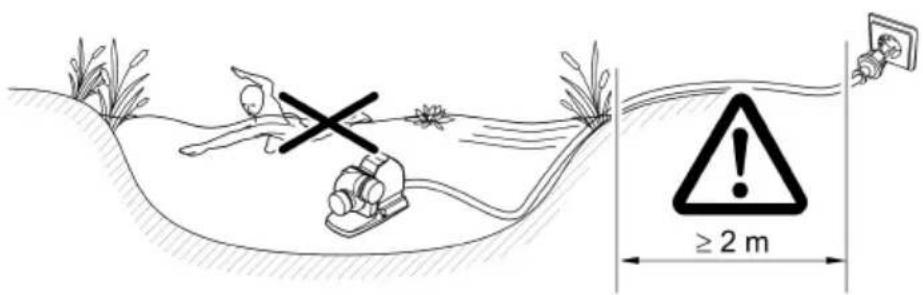

Nedsænket opstilling af apparatet

• Netledninger eller stikdåser til nettet skal have en minimumsafstand til vandet på 2 m.
• Hvis pumpen opstilles i et pumpekammer (anbefales):

- I en svømmebassin eller pool, hvor der kan opholde sig personer, skal pumpekammeret opstilles mindst 2 m fra vandet.

• Opstil pumpen vandret.
• Skru enhedens fod fast til bunden af pumpekammeret, så pumpen står sikkert.

• Hvis pumpen opstilles uden pumpekammer:

- Stil pumpen vandret på et fast og slamfrit underlag.

- Sørg for, at pumpen står sikkert.

• Brug kun pumpen, när den er sænket helt ned i vandet.
• Hvis vandet er mudret eller snavset, anbefaler vi, at pumpen og de komponenter, der er tilsluttet på sugesiden (skimmer, satellitfilter, bundudløb etc.) opstilles over jordhøjde. Derved reduceres indssugning af partikler, hvilket øger løbeenhedens levetid.

≥2 m

AMX022 ^®

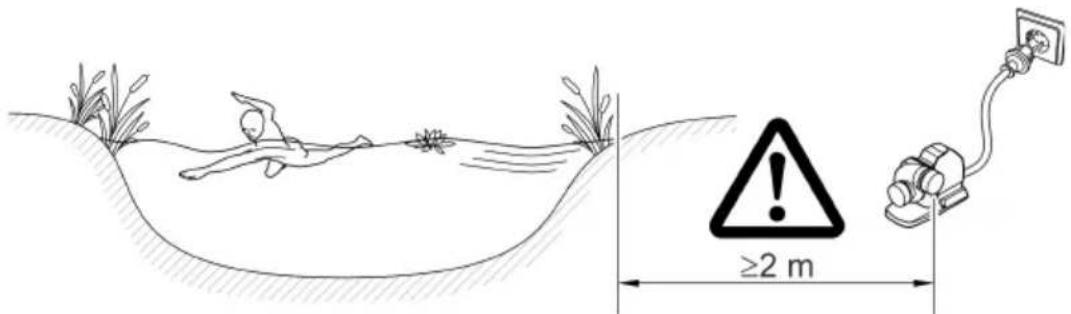

Opstil pumpen tört

• Netledninger eller stikdåser til nettet skal have en minimumsafstand til vandet på 2 m.
• I en svømmebassin eller pool, hvor der kan opholde sig personer, skal pumpen opstilles mindst 2 m fra vandet.
• Stil pumpen vandret på et fast underlag.
• Sørg for, at pumpen står sikkert. Skru evt. enehedens fod fast til underlaget.
• Beskyt pumpen mod direkte sollys.
  • Overhold den maks. tilladte omqivelsestemperatur. Sørg evt. for tvangskøling. (→ Apparatdata)

≥2 m

DA

AMX0226

Tilslut trykside/sugeside

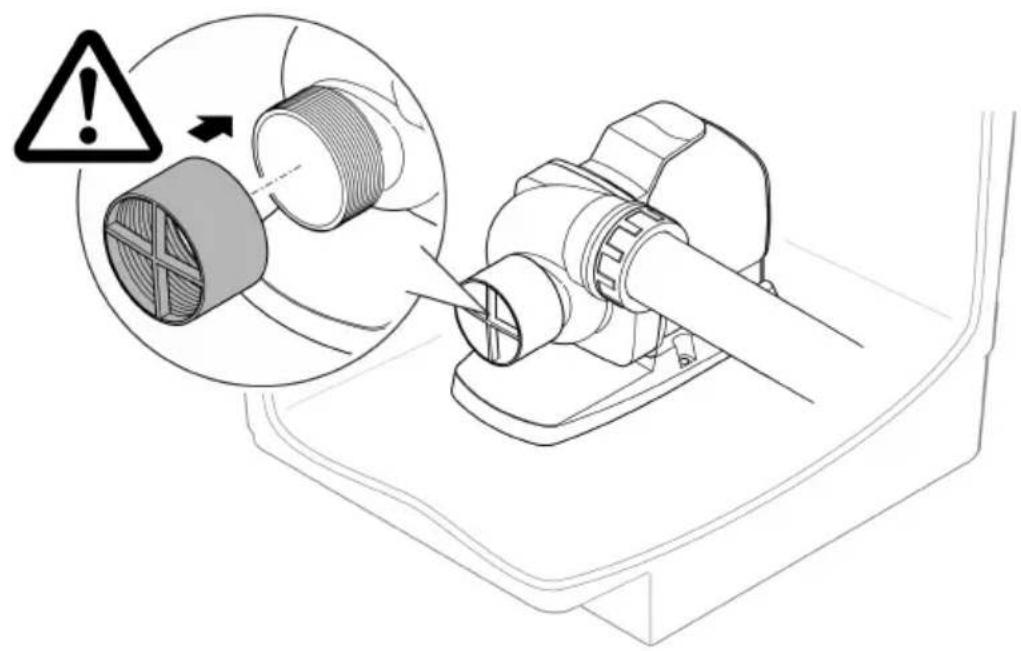

ADVARSEL

Løbeenheden drejer meget hurtigt. Fare for alvorlige kvæstelser i form af afklipning af legemsdele, hvis man rækker hånden ind i suge- eller trykstudsen.

• Sugestudsen/trykstudsen skal sikres med en berøringsbeskyttelse, hvis der ikke er tilsluttet et rør. Berøringsbeskyttelsen fås som tilbehør.
• Placer pumpen i et pumpekammer. Sikr pumpekammeret mod uautoriseret adgang (med lås eller forskruning).

Apparatet bliver ødelagt, hvis det betjenes med en lysdæmper. Den indeholder følsomme elektriske komponenter.

- Slut ikke apparatet til en dæmpbar strømforsyning.

BEMÆRK

Pumpen må ikke løbe tør for vand. Ellers kan pumpen blive ødelagt.

▶ Brug kun pumpen, när den er nedsænket i vand eller oversvømmet.

Tænd / sluk

- Apparatet tænder med det samme.

- Sluk: Træk netstikket ud af stikdåsen.

Ved ibrugtagning og derefter for hver 20 - 40 minutter under drift udfører pumpen automatisk en forprogrammeret selvtest (Environmental Function Control (EFC)). Pumpen registrerer, om den kører i tørløb / er blokeret, eller om den er i neddykket tilstand. I tilfælde af tørløb/blokering frakobler pumpen automatisk efter 60 til 120 sekunder. Strømtilførsel afbrydes ved fejl og pumpen "gennemstrømmes" eller forhindringen fjernes. Derefter kan enheden tages i brug igen.

Risiko for kvæstelser ved uventet start. Apparatets interne overvågningsfunktioner kan slukke for apparatet og tænde det igen automatisk.

- Træk netstikket ud inden arbejde på apparatet.

Rengør apparatet

BEMÆRK

Brug ikke aggressive rengøringsmidler eller kemiske opløsningsmidler. Sådanne midler kan be- skadige huset, forringe enhedens funktion, og skade dyr, planter og miljøet.

▶ Rengør apparatet så vidt muligt med rent vand og en blød børste eller en svamp; ved genstridig snavs brug også et anbefalet rengøringsmiddel.

① Rengør apparatet efter behov, dog mindst 2 gange om året. – Rengør især pumpens løbeenhed og pumpehuset.

• Anbefalede rengøringsmidler ved genstridige tilkalkninger:
  — Pumperens PumpClean fra OASE.
  — Eddike- og klorfrit husholdningsrengøringsmiddel.
• Skyl alle dele med rent vand efter rengøring.

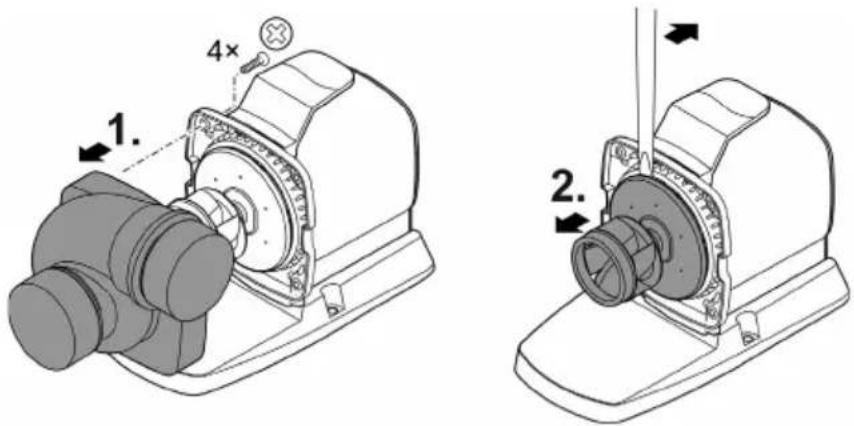

Rengøring/udskiftning af løbeenhed

ADVARSEL

Løbeenheden drejer meget hurtigt. Fare for alvorlige kvæstelser i form af afklipning af legemsdele, hvis man rækker hånden ind i suge- eller trykstudsen.

- Træk netstikket ud inden arbejde på apparatet.

BEMÆRK

Løbeenheden føres gennem et leje i motorblokken. Dette leje er en sliddel og skal udskiftes samtidigt med løbeenheden.

▶ Udskiftning af lejet kræver særlig viden og specialværktøj. Lad OASE-specialforhandleren udskifte lejet, eller send pumpen til OASE.

BEMÆRK

Løbeenheden indeholder en stærk magnet, der tiltrækker magnetiske partikler (f.eks. jernspåner). Hvis disse partikler ikke fjernes fuldstændigt, er der fare for, at løbeenheden og motorblokken får skader, der ikke kan repareres.

- Inden løbeenheden indbygges, skal vedhæftende partikler fjernes omhyggeligt.

BEMÆRK

Løbeenheden bliver beskadiget, hvis pumpehuset kipper under afmontering og presser mod løbeenheden.

• Opstil pumpen lodret, inden pumpehuset tages af. Herved kan pumpehuset ikke presse mod løbeenheden med sin egenvægt.

• Træk motorblokken forsigtigt og lige af pumpehuset.
  ▶ Gå lige så forsigtigt frem, när du samler produktet.

• Afmonter rørene på både suge- og tryksiden.

• Vip eventuelt løbeenheden forsigtigt ud med en skruetrækker med bred klinge.
• Når du har taget løbeenheden ud, skal du rengøre alle delle und løbende vand fra en vandhane.
• Udskift en slidt eller beskadiget tromlepakning.
• Saml pumpen i omvendt rækkefølge.
• Tilspændingsmoment for alle løsnede skruer: 3 Nm.
• Adskil motorblokken som vist på billedet.
• Rengør komponenterne i rent vand med en børste.
• Kontrollér alle dele for skader. Forny beskadigede eller nedslidte dele.
• Saml motorblokken i omvendt rækkefølge.

1. 4× 2.

AMX0228

Opbevaring/overvintring

Apparatet er ikke frostsikkert og skal afmonteres og sættes til opbevaring, hvis der ventes frostvejr.

Sådan opbevares apparatet korrekt:

• Rengør enheden grundigt.
- Kontrollér apparatet for skader, og udskift evt. beskadigede dele.
- Nedsænk pumpen, og opbevar den frostfrit.
- Beskyt åbne stikforbindelser mod fugt og snavs.

Fejlafhjælpning

Fejl	Mulig årsag	Afhjælpning
Pumpen går ikke i gang	Netspænding mangler	Kontrollér netspændingKontrollér tilførselsledningerTilkobling af pumpen
Pumpen pumper ikke	Vandet er stærkt tilsmudset	Rengør pumpen. Efter afkøling af motoren tændes pumpen automatisk igen.
	Pumpehjulet er blokeret	Træk netstikket ud, og fjern forhindringen.Tænd derefter for pumpen igen.
Pumpemængde utilstrækkelig	Løbeenheden går trægt	Rengør løbeenheden
	For store tab i rørene	Vælg en større rørdiameterReducér rørets længde til det nødven-dige minimumUndgå unødvendige bøjninger og for-bindelsesdele
Pumpen slår fra efter kort tids drift	Vandet er stærkt tilsmudset	Rengør pumpen. Efter afkøling af motoren tændes pumpen automatisk igen.
	Vandtemperatur for høj	Overhold den maksimale vandtemperatur på +35°C. Efter afkøling af motoren tændes pumpen automatisk igen.
	Omgivelsestemperatur for høj	Maks. tilladt omgivelsestemperatur skal overholdes. Efter afkøling af motoren tændes pumpen automatisk igen.
	Pumpehjulet er blokeret	Træk netstikket ud, og fjern forhindringen.Tænd derefter for pumpen igen.
	Pumpen er løbet tør	Spæd pumpen med vand. Ved drift i dam-men skal enheden nedsænkes fuldstændigt.

Lukkedele

• Pumpehjul
• Leje i motorblokken

Reservedele

Dette apparat må ikke bortskaffes som husholdningsaffald.

▶ Bortskaf apparatet på genbrugssteder, der er beregnet til det.
▶ Ved spørgsmål kontakt din lokale genbrugsstation. Der kan du få oplysninger om den korrekte bortskaffelse af apparatet.
▶ Gør apparatet ubrugeligt ved at skære kablet af.

Om denne bruksanvisningen:

Denne bruksanvisningen gjelder for:

Produktbetegnelse

Artikkelnummer

AquaMax Eco Titanium 33000

95095, 95910

Original veiledning.

Sikkerhetsanvisninger

Elektrisk tilkobling

Symboler på apparatet

IP68

Apparatet er støvtett og vanntett opptil 4m.

Beskytt apparatet mot direkte sollys.

Ikke kast apparatet med vanlig husholdningsavfall.

- Bassengvann eller saltvann kan påvirke utseendet til apparatet. Denne typen påvirkning er utelukket fra garantien.

ADVARSEL

Alle apparatkomponenter må ikke utsettes for direkte sollys over lengre tid, da dette kan føre til skade. Bruk en sikkerhetsdeksel om nødvendig.

Drei pumpehuset

LES DETTE

Kompatible styringer (tilbehør):

- Eco Control

Intelligent styring for en pumpe.

- Incenio FM-Master Cloud

- Et OASE Control-nettverk (variant b, c) må være terminert med avslutningsmotstand R. Denne er inkludert i leveringsomfanget InSenio FM-Master eller Garden Controller.

LES DETTE

- Sørg for at pumpen står stødig.

▶ Apparatet må ikke kobles til en trinnløs, innstillbar strømforsyning.

LES DETTE

▶ Pumpen må kun drives, när den er nedsenket eller oversvømmet.

Slå av/på

Dette apparatet må ikke kastes i vanlig husholdningsavfall.

Säkerhetsanvisningar

Elanslutning

Symboler på apparaten

IP68
