NÁVOD K OBSLUZE AquaMax Eco Titanium 33000 OASE

SK Návod na použitie

O tomto návodu k obsluze

Tento návod k použití platí pro:

Označení výrobku

Číslo výrobku

AquaMax Eco Titanium 33000

95095, 95910

Původní návod.

Bezpečnostní pokyny

Elektrická přípojka

• Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikář.
  – Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení.
  — S případnými otázkami a potížemi se obratte na kvalifikovaného elektrikáře.
• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.
• Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.
• Přístroj musí být zajištěn pomocí proudového chrániče (RCD) s reakčním proudem maximálně 30 mA.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

• Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.
• Nikdy netahejte za elektrické rozvody a vodiče. Především pak nesmíte žádné přístroje prénášet za jejich vodiče a kabely.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Nikdy neprovádějte technické změny na přístroji.
• Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a údržbu nesmějí provádět děti s výjimkou situace, že jsou ve věku minimálně 8 let a jsou pod dohledem.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Používejte pouze originální náhradní díly a příslušenství.
• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků.
• Při dodržení technických údajů. (→ Údaje o přístroji)
• Při dodržení dovolených hodnot vody. (→ Povolené hodnoty vody)

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy neprovozujte bez průtoku vody.
• Nepoužívejte přístroj v kombinaci s chemikáliemi, potravinami, hořlavými a výbušnými látkami nebo jinými kapalinami, než je voda.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro průmyslové účely.
• Podle EMC (elektromagnetická kompatibilita) se jedná o přístroj třídy A. V obytných oblastech může být přístroj zdrojem rádiových rušivých signálů. Je na uživateli, aby přijal vhodná opatření.

Popis výrobku

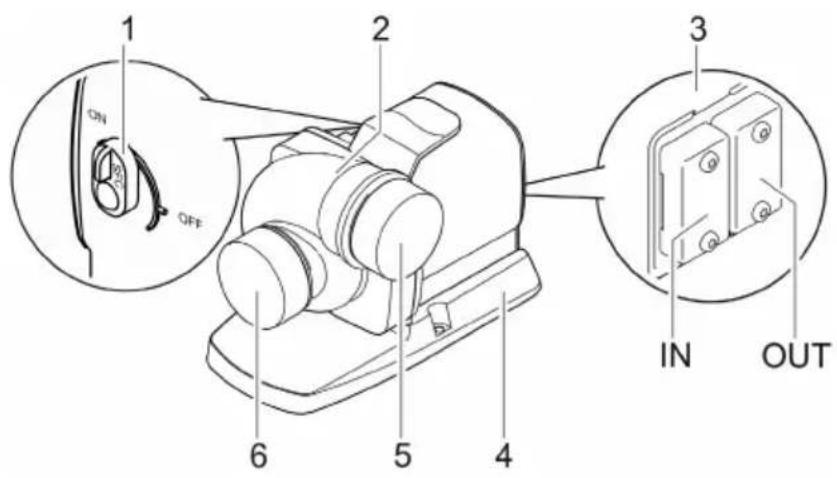

Přehled

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Zapnutí/vypnutí Seasonal Flow Control (SFC)

- Pokud je připojeno ovládání, nemá spínač žádnou funkci. SFC se pak zapíná nebo vypíná pomocí řízení.

2 Těleso čerpadla Skřín čerpadla můžete otočit o 90°.

3 Přípojka řízení • K ovládání čerpadla je nutná řídící jednotka OASE Eco Control (příslušenství). • Alternativně můžete čerpadlo zapojit do sítě OASE Control. • Informace o systému OASE Control najdete na stránkách www.oase.com.

4 Patka přístroje Zaručuje bezpečnou stabilitu, je možné ji přišroubovat kpodkladu.

5 Výstup (výtlačné hrdlo) 6 Vstup (sací hrdlo) Ochranná víčka uschovejte. K ochraně před závažnými úrazy způsobenými za chodu čerpadla mu- síte okamžitě nasadit ochranné víčko vpřípadě, že jste odstranili při- pojenou trubku.

Symboly na přístroji

IP68

Přístroj je prachotěsný a vodotěsný do 4m.

Chraňte přístroj před vlhkostí a přímým slunečním zářením.

Nelikvidujte prístroj v běžném komunálním odpadu.

Přečtěte si návod k použití.

Seasonal Flow Control (SFC)

Funkce SFC provádí inteligentní regulaci množství vody nebo výtlačné výšky podle teploty vody. Tím se po celý rok přizpůsobuje výkon čerpadla příslušné ekologii jezírka a dochází k podpoře biologie v jezírku prostřednictvím cirkulace vody v závislosti na teplotě (zimní provoz, provoz v přechodném období a letní provoz).

- Při aktivní funkci SFC čerpadlo rozlišuje:

• Zimní provoz, minimum (teplota vody nižší než +10 °C)
  — Provoz v přechodném období, medium (teplota vody +10 až +17 °C)
• Letní provoz, maximum (teplota vody vyšší než +17 °C)

Příslušné křivky a charakteristiky najdete na stránkách www.oase.com v části „Čerpadla pro jezírka“.

• Funkce SFC smí být aktivována při instalaci ponořením!
• Při použití hladinového sběrače (skimmeru) nebo satelitního filtru může být v závislosti na zařízení vhodné funkci SFC vypnout.
• Při dodání je funkce SFC deaktivována.

Technické údaje

Údaje o přístroji

Popis			AquaMax Eco Titanium 33000
Připojovací napětí		V AC	220 ... 240
Frekvence sítě		Hz	50/60
Příkon		W	30 ... 145
Řízení			Oase Control (OC), Eco Control
Vstup	Připojovací závit		G2 12
	pro potrubní vedení		DN63
Výstup	Připojovací závit		G2 12
	pro potrubní vedení		DN63
Dovolený rozsah teploty vody (ponořená instalace)		°C	+4 ... +35
Max. přípustná okolní teplota u přirozené konvekce (instalace na suchu)		°C	+30
Max. přípustná okolní teplota u vynuceného chlazení (instalace na suchu)		°C	+40
Max. čerpací výkon		l/h	33000
Max. čerpací výška		m	3,5
Max. velikost zrna, hrubé nečistoty		mm	6
Max. hloubka ponoru		m	≤ 4
Délka kabelu		m	10
Rozměry	Délka	mm	275
	Šířka	mm	176
	Výška	mm	200
Hmotnost		kg	9,2

Charakteristiky čerpadel

(→ Charakteristiky čerpadel, 354)

Typ		Čerstvá voda	Bazénová voda	Slaná voda
Hodnota pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Tvrdost	DH	8 až 15	8 až 15	20 až 30
Volný chlor	mg/l	<0,3	<0,6	<0,3
Obsah chloridu	mg/l	<250	<250	<22000
Obsah soli	%	<0,4	<0,4	<4
Celková odparka	mg/l	<50	<50	<50
Teplota	°C	+4 až +35	+4až +30	+4 až +28

Instalace a připojení

Čerpalo může být instalováno bud' ponořené (ve vodě) nebo na suchu (mimo vodu) budou.

Použití čerpadla je přípustné jen za dodržování uvedených parametrů vody. (→ Povolené hodnoty vody)

- Bazénová voda nebo slaná voda mohou narušit vzhled přístroje. Tyto újmy jsou ze záruky vyloučeny.

! VAROVÁNÍ

Těžká zranění nebo smrt při provozu přístroje v koupacím rybníku. Kvůli vadným částem elektrického zařízení se vystavuje voda nebezpečnému elektrickému napětí.

▶ Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné osoby.

POZOR

Rotující součásti v prostoru sacího hrdla a výtlačného hrdla. Hrozí úrazy, pokud sáhnete do hrdla.

Zejména dodržujte následující: Zařízení zastavené z důvodu přetížení se může neočekávaně opět spustit!

▶ Nesahejte do otvoru hrdla sání nebo výtlaku, pokud je elektrická zástrčka zapojená do zásuvky.
▶ Pokud jsou hrdla za provozu volně přístupná, např. pokud nejsou připojeny žádné hadice, zajistěte hrdla ochranou proti nebezpečnému dotyku. Ochrana proti nebezpečnému dotyku je dostupná formou příslušenství.

Žádnou součást zařízení nesmíte nechat delší dobu vystavenou přímému slunečnímu záření, protože může dojít k poškození. Případně použijte ochranný kryt.

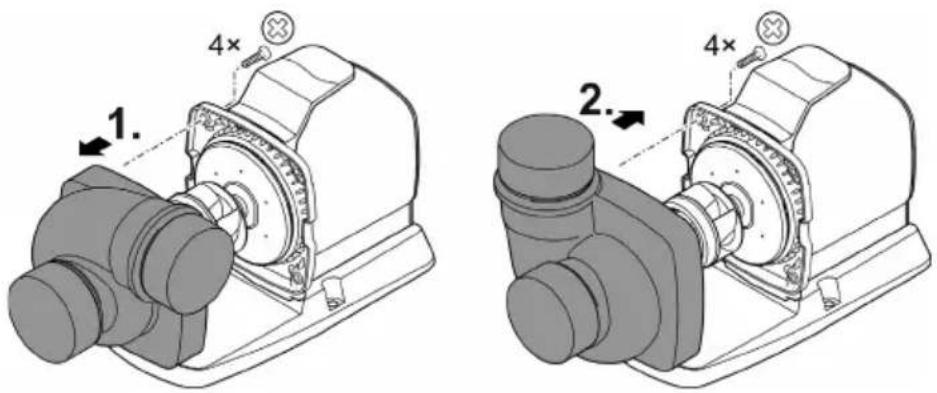

Otočte plášť čerpadla

OZNÁMENÍ

Pokud se skřín čerpadla během demontáže nakloní a přitlačí na běžící jednotku, dojde k poškození běžící jednotky.

▶ Před demontáží skříně čerpadla umístěte čerpadlo do svislé polohy. Díky tomu se skřín čerpadla nemůže svou vlastní hmotností přitlačit na běžící jednotku.
▶ Opatrně a rovně vytáhněte blok motoru ze skříně čerpadla.
▶ Při montáži budťe stejně opatrní.

V případě potřeby je možné těleso čerpadla otočit o 90° tak, abyste změnili polohu výstupu čerpadla.

• Těleso čerpadla může být namontováno jen v obou zobrazených polohách.
• Smontujte čerpadlo v opačném pořadí.
  — Utahovací moment pro všechny uvolněné šrouby: 3 Nm

1. 4× 2. 4×

AMX0227

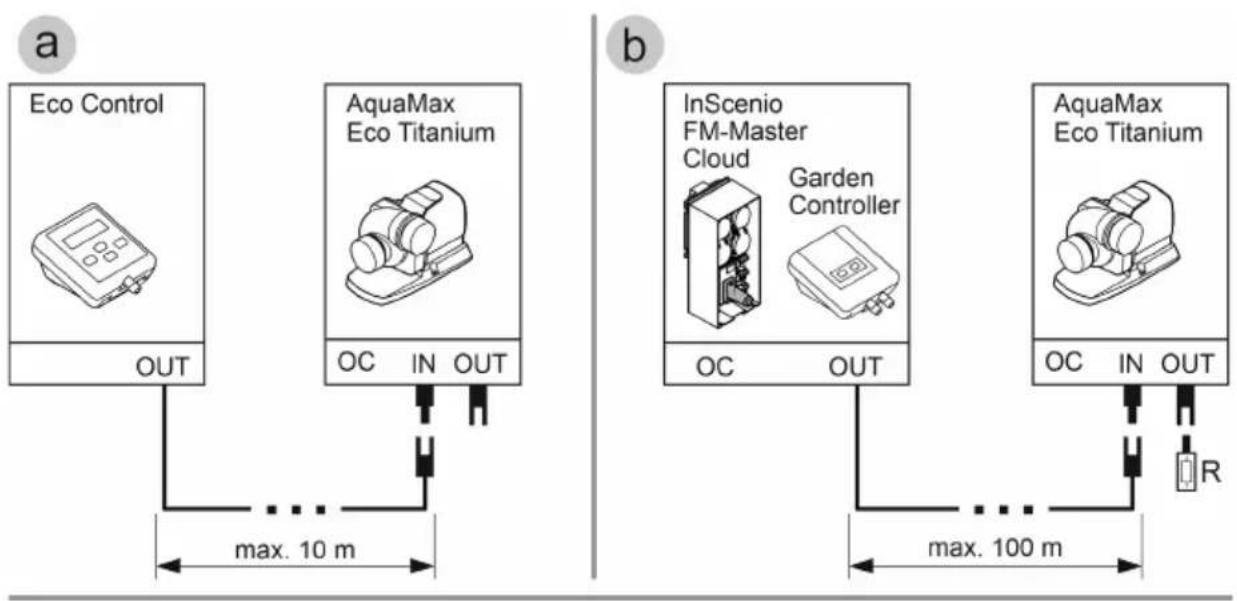

Připojení řízení

Čerpadlo můžete používat s řídící jednotkou nebo bez ní.

• Pomocí řídicí jednotky můžete regulovat výkon čerpadla.
• Bez řídicí jednotky běží čerpadlo trvale na plný výkon.

Kompatibilní řídicí jednotka (příslušenství):

• Eco Control
  Inteligentní řídicí jednotka pro jedno čerpadlo.

- Incenio FM-Master Cloud Garden Controller Cloud

Pomocí aplikace „OASE Control“ můžete ovládat až 10 OASE zařízení, kompatibilních se systémem Control (čerpadla, filtry, osvětlení).

Informace získáte na stránkách www.oase.com v části „Chytré řízení pro zahradu a osvětlení“.
        A["Eco Control"]
        B["AquaMax Eco Titanium"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AQUA Max Eco Titanium"] --> G["IN OUT"]
        G --> H["AC"]
        I["In Scenio FM-Master Cloud"] --> J["OUT"]
        K["Garden Controller"] --> L["AC"]
        M["AquaMax Eco Titanium"] --> N["IN OUT"]
        N --> O["AC"]
        P["AC"] --> Q["max. 100 m"]
        Q --> R["R"]
    end
    subgraph b
        S["In Scenio FM-Master Cloud"] --> T["OUT"]
        U["Garden Controller"] --> V["AC"]
        W["AquaMax Eco Titanium"] --> X["IN OUT"]
        X --> Y["AC"]
        Z["AC"] --> AA["max. 100 m"]
        AA --> AB["R"]
    end

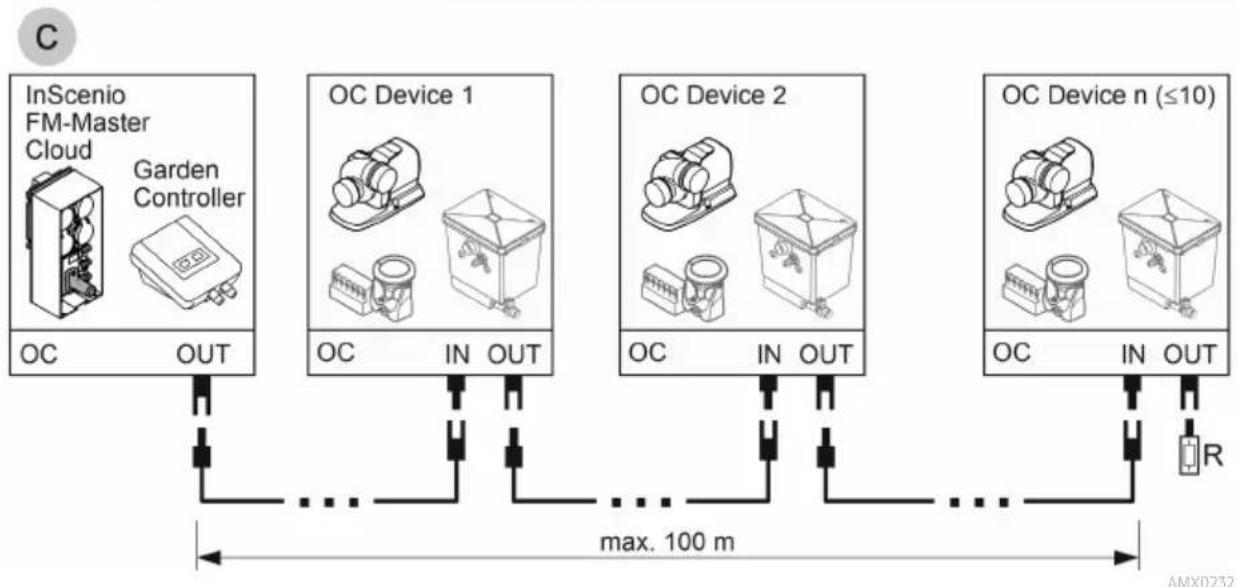


- Sít OASE Control (varianta b, c) musí být zakončena koncovým odporem R. Ten je součástí dodaného vybavení InSenio FM-Master nebo Garden Controller.

OZNÁMENÍ

Pokud do konektorových spojů vnikne voda, dojde k poškození přístroje.

▶ Připojte konektorový spoj nebo nasadťe ochranné víčko.
▶ Gumové těsnění musí být čisté a musí být rozměrově a tvarově přesné.
▶ Poškozené gumové těsnění musíte vyměnit. Pokud je konektorový spoj odpojen, musíte vyměnit starší gumové těsnění (> 2 roky).
▶ Upevněte konektorový spoj nebo ochranné víčko vždy oběma šrouby.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

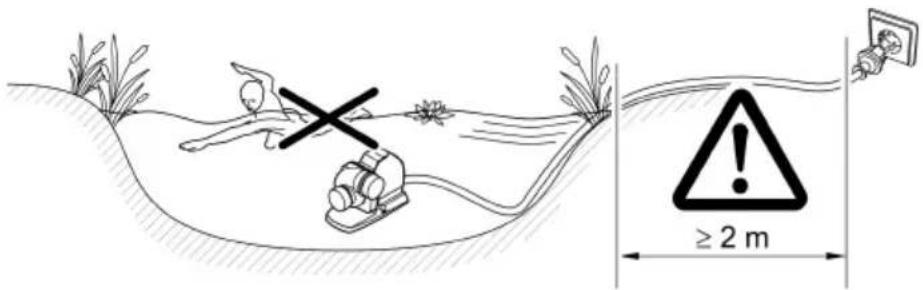

Instalace ponořeného přístroje

• Přívodní kabely nebo zásuvky musejí být umístěny ve vzdálenosti minimálně 2 m od vody.
• Pokud čerpadlo umístíte do komory pro čerpadlo (doporučení):

– V případě koupacího jezírka nebo bazénu, ve kterém se mohou zdržovat osoby, musíte umístit komoru čerpadla ve vzdálenosti minimálně 2 m od vody.

– Čerpadlo umístěte vodorovně.
- Přišroubujte patku přístroje k podlaze v komoře pro čerpadlo tak, aby mělo čerpadlo potřebnou stabilitu.

- Pokud čerpadlo neumístíte do komory pro čerpadlo:

— Postavte čerpadlo vodorovně na pevný podklad, zbavený bahna.
– Zajistěte bezpečnou stabilitu čerpadla.

• Používejte čerpadlo pouze za předpokladu, že je kompletně ponořeno pod vodou.
• Doporučujeme v případě zakalené nebo znečištěné vody instalovat čerpadlo nebo součásti připojené na straně sání (hladinový sběrač, satelitní filtr, odtok apod.) na vyvýšené místo nad úroveň terénu. Tím omezíte nasávání částic, což zvýší životnost oběžného kola.

≥2 m

AMX022:

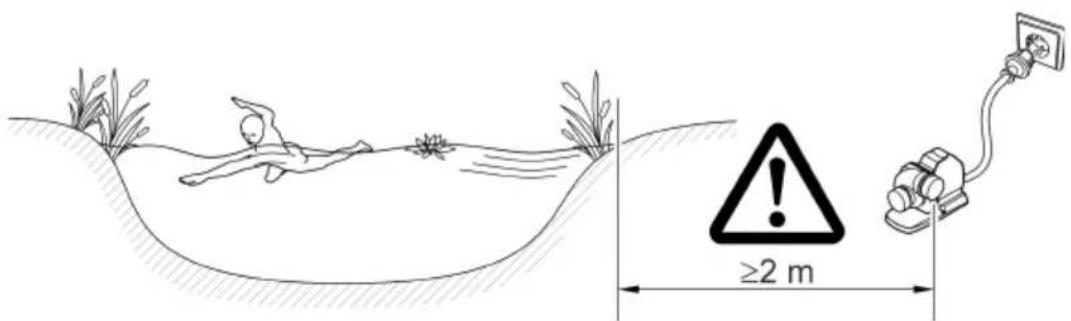

Instalace čerpadla na suchém místě

• Přívodní kabely nebo zásuvky musejí být umístěny ve vzdálenosti minimálně 2 m od vody.
• V případě koupacího jezírka nebo bazénu, ve kterém se mohou zdržovat osoby, musíte umístit čerpadlo ve vzdálenosti minimálně 2 m od vody.
• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla. Případně pevně přišroubujte patku přístroje k podkladu.
• Chraňte čerpadlo před přímým slunečním zářením.
• Dodržujte pokyny pro maximální dovolenou okolní teplotu. Případně zajistěte chlazení. (→ Údaje o přístroji)

≥2 m

AMX0226

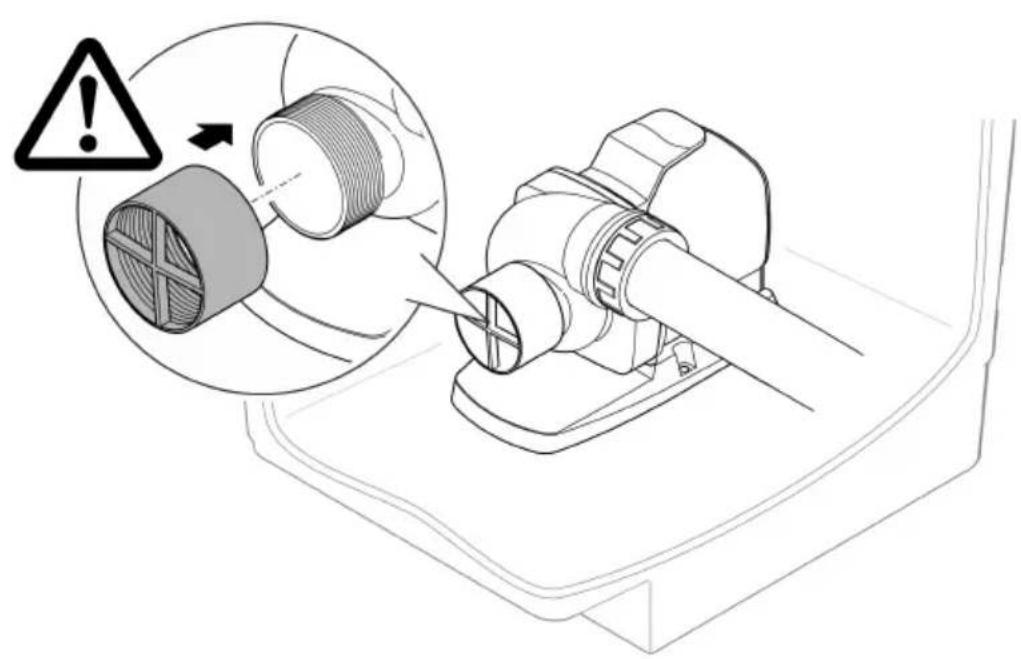

Připojení výtlaku/sání

! VAROVÁNÍ

Jednotka oběžného kola se velmi rychle otáčí. V případě sáhnutí do otvoru hrdla sání nebo výtlaku může dojít závažným úrazům spojeným s amputací končetin.

Zajistěte hrdlo sání/výtlaku ochranou proti nebezpečnému dotyku v případě, že není připojena trubka. Ochrana proti nebezpečnému dotyku je dostupná formou příslušenství.
Umístěte čerpadlo do komory čerpadla. Komoru čerpadla zajistěte proti přístupu nepovola-ných osob (přístup zamkněte zámkem, nebo jej zašroubujte).

Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti.

▶ Přístroj nepřipojujte ke stmívatelnému zdroji proudu.

OZNÁMENÍ

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

- Zapnutí: Zapojte síťovou zástrčku do zásuvky.

— Přístroj se okamžitě zapne.

• Vypnutí: Odpojte sítovou zástrčku ze zásuvky.

Čerpadlo provede během uvedení do provozu a následně za provozu každých 20 až 40 minut automaticky předem naprogramovaný autodiagnostický test (Environmental Function Control (EFC)). Čerpadlo přitom projíždí různé počty otáček a rozeznává, zda je v běhu na sucho/zablokované nebo v ponořeném stavu. V případě chodu naprázdno/zablokování se čerpadlo automaticky vypne po 60 až 120 sekundách. V případě poruchy přerušte napájení a „zaplavte čerpadlo“ nebo odstraňte překážku. Pak můžete přístroj opět uvést do provozu.

POZOR

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

Čištění zařízení

OZNÁMENÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

i Přístroj čistěte podle potřeby, minimálně však 2krát ročně.

— Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla.

- Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:

– Čistič čerpadel PumpClean od OASE.

– Domácí čističe bez obsahu octa a chlóru.

- Po čištění důkladně opláchněte všechny díly čistou vodou.

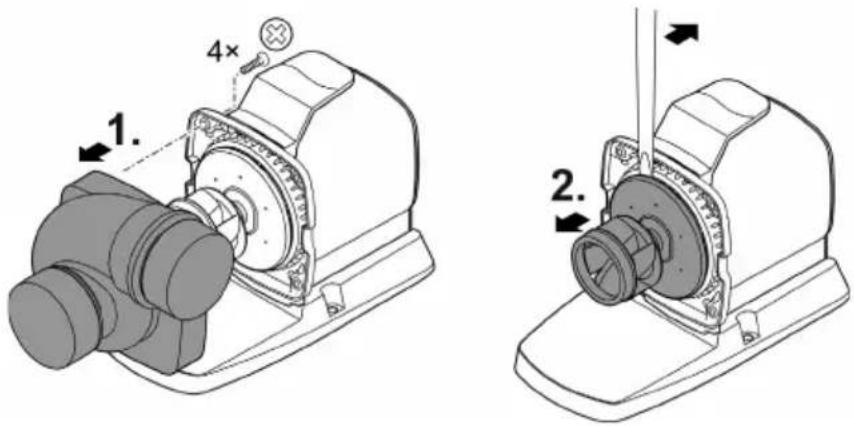

Čištění/výměna rotoru

VAROVÁNÍ

Jednotka oběžného kola se velmi rychle otáčí. V případě sáhnutí do otvoru hrdla sání nebo výtlaku může dojít závažným úrazům spojeným s amputací končetin.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

OZNÁMENÍ

Rotorová jednotka je v motorovém bloku vedena ložiskem. Toto ložisko je opotřebitelný díl a mělo by se vyměnit současně s rotorovou jednotkou.

▶ Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE.

OZNÁMENÍ

Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné piliny). Zůstávající částice mohou způsobit neopravitelné škody na rotorové jednotce a motorovém bloku.

▶ Před instalací opatrně zbavte rotorovou jednotku všech ulpívajících nečistot.

OZNÁMENÍ

Pokud se skřín čerpadla během demontáže nakloní a přitlačí na běžící jednotku, dojde k poškození běžící jednotky.

▶ Před demontáží skříně čerpadla umístěte čerpadlo do svislé polohy. Díky tomu se skřín čerpadla nemůže svou vlastní hmotností přitlačit na běžící jednotku.
▶ Opatrně a rovně vytáhněte blok motoru ze skříně čerpadla.
▶ Při montáži budťe stejně opatrní.

• Demontujte na straně sání a výtlaku trubky.
• Opatrně uvolněte šroubovákem nebo širokou čepelí případně instalovanou rotorovou jednotku.
• Po vyjmutí rotorové jednotky vyčistěte všechny součásti pod tekoucí vodou.
  – Opotřebenou nebo poškozenou rotorovou jednotku vyměňte.
• Smontujte čerpadlo v opačném pořadí.
  – Utahovací moment pro všechny uvolněné šrouby: 3 Nm.
• Rozeberte blok motoru podle obrázku.
• Vyčistěte součásti kartáčkem pod čistou vodou.
• Zkontrolujte poškození všech součástí. Opotřebované nebo poškozené součásti vyměňte.
• Blok motoru sestavte v opačném pořadí.

1. 4× 2.

AMX0228

Uložení/zazimování

Přístroj není odolný proti mrazu a pokud lze očekávat mrazivé počasí, musí být odinstalován a uložen.

Správné uskladnění přístroje:

• Vyčistěte důkladně přístroj.
- Přístroj zkontrolujte, zda není poškozený a případně vyměňte poškozené díly.
- Čerpadlo skladujte ponořené a bez mrazu.
- Chraňte otevřené přípojky před vlhkostí a znečištěním.

Odstraňování poruch

Porucha	Možná příčina	Náprava
Čerpadlo se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětíZkontrolujte přívodní vedeníZapnutí čerpadla
Čerpadlo nečerpá	Silné znečištění vody	Vyčistěte čerpadlo. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Jednotka oběžného kola je blokovaná	Vytáhněte síťovou zástrčku a odstraňte překážku. Následně opět zapněte čerpadlo.
Dopravované množství není dostatečné	Jednotka oběžného kola má těžký chod	Vyčistěte rotorovou jednotku
	Příliš velké ztráty v trubkách	Zvolte větší průměr trubkyZkraťte délku trubky na nezbytné minimumNepoužívejte zbytečné oblouky a spojo-vací díly
Čerpadlo se po krátké době chodu vypne	Silné znečištění vody	Vyčistěte čerpadlo. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Teplota vody je příliš vysoká	Dodržte maximální teplotu vody +35 °C. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Okolní teplota je příliš vysoká	Dodržujte maximálně přípustnou teplotu prostředí. Po ochlazení motoru se čerpadlo automaticky opět zapne.
	Jednotka oběžného kola je blokovaná	Vytáhněte síťovou zástrčku a odstraňte překážku. Následně opět zapněte čerpadlo.
	Čerpadlo běželo nasucho	Ponořte čerpadlo. Při provozu v rybníku přístroj zcela ponořte.

• Rotor
• Ložisko v motorovém bloku

Náhradní díly

(→ Náhradní díly, 📄 356)

Likvidace

OZNÁMENÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.

Tento návod na obsluhu je určený pre:

Označenie výrobku

Číslo výrobku

AquaMax Eco Titanium 33000

95095, 95910

Originálny návod

Bezpečnostné pokyny

Teleso čerpadla možno otočit o 90°.

3 Prípojka riadenia

Symboly na zariadení

IP68

Prečítajte si návod na použitie.

Seasonal Flow Control (SFC)

Príslušné charakteristiky nájdete na stránke www.oase.com v oblasti výrobkov „jazierkové čerpadlá“.

Charakteristika čerpadla

(→ Charakteristika čerpadla, 📄 354)

Otáčanie telesa čerpadla

OZNÁMENIE

Čerpadlo pred odobratím telesa postavte vodorovne. Tým sa teleso čerpadla nemôže vlastnou hmotnostou zatlačit proti obežnej jednotke.
▶ Opatrne a rovno z telesa čerpadla vytiahnite blok motora.
▶ Pri skladaní postupujte rovnako opatrne.

V prípade potreby je možné teleso čerpadla otočit, a tým zmenit polohu výstupu čerpadla o 90°.

Čerpadlo je možné prevádzkovat s riadením a bez neho.

• Pomocou riadenia sa dá regulovat výkon čerpadla.
• Bez riadenia beží zapnuté čerpadlo permanentne na plný výkon.

– Čerpadlo umiestnite vodorovne.
– Zaskrutkujte pätku zariadenia pevne na podlahu čerpacej komory, aby čerpadlo bezpečne stálo.

- Ked'instalujete čerpadlo bez čerpacej komory:

— Postavte čerpadlo vodorovne na pevný podklad bez bahna.
– Zaistite bezpečnú polohu čerpadla.

▶ Pred osadením dôkladne odstráňte z rotora prichytené častice,

OZNÁMENIE

Čerpadlo pred odobratím telesa postavte vodorovne. Tým sa teleso čerpadla nemôže vlastnou hmotnostou zatlačit proti obežnej jednotke.
▶ Opatrne a rovno z telesa čerpadla vytiahnite blok motora.
▶ Pri skladaní postupujte rovnako opatrne.
