BRUKSANVISNING AquaMax Eco Titanium 33000 OASE

2 Pumpehus Pumpehuset kan drejes 90.

3 Tilslutning til styring

Les bruksanvisningen.

Seasonal Flow Control (SFC)

- Apparatet slås på.

- Slå av: Trekk nettpluggen ut av stikkontakten.

Om denna bruksanvisning

Denna bruksanvisning gäller för:

Produktbeteckning

Artikelnummer

AquaMax Eco Titanium 33000

95095, 95910

Översättning av bruksanvisningen.

- För elinstallation utomhus gäller särskilda föreskrifter. Elinstationen får endast utföras av en behörig elinstallatör.

- En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.

- Om frågor eller problem uppstår måste du kontakta en elinstallatör.

- Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.

- Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.

- Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.

- Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

- Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Dra aldrig i elektriska ledningar. Bär aldrig apparater i deras kablar.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Barn under 8 år får inte genomföra rengöring eller underhåll såvida de inte övervakas.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.
• Med hänsyn till tekniska data. (→ Apparatdata)
• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden)

För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.
• Kör aldrig utan vattengenomströmning.
• Använd inte apparaten tillsammans med kemikalier, livsmedel, brännbara, explosiva ämnen eller andra vätskor än vatten.
• Anslut den inte till husets vattentilledning.
• Får inte användas för industriella ändamål.
• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.

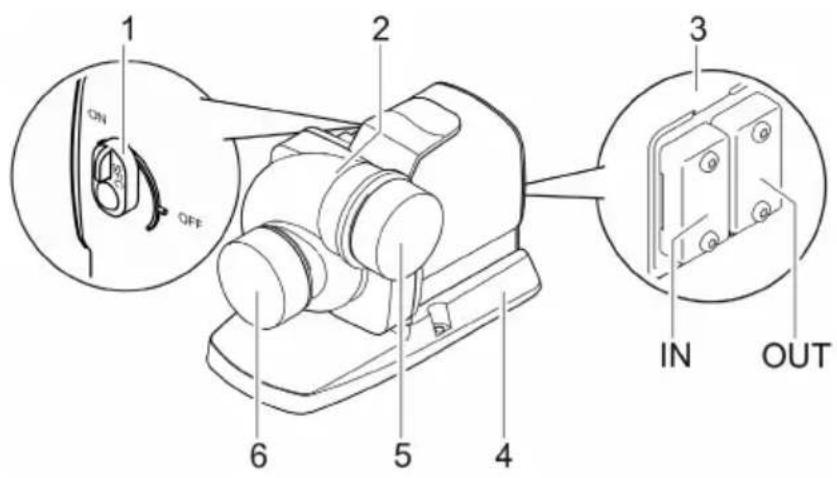

Produktbeskrivning

Översikt

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Seasonal Flow Control (SFC) Sätta på/stänga av

- Vid ansluten styrning har omkopplaren ingen funktion. SFC sätts då på eller stängs av via styrningen.

2 Pumphus

Pumphuset kan vridas med 90°.

3 Anslutning manöverbox

• En manöverbox OASE Eco Control (tillbehör) är nödvändig för att använda pumpen.
• Alternativt kan pumpen anslutas till ett OASE Control-nätverk.
  • Information om OASE Control finns på www.oase.com.

4 Apparatbotten

Garanterar stabil uppställning, kan skruvas fast i botten.

5 Utgång

(Tryckanslutning)

Spara på skyddslocken.

Sätt genast på skyddslocken om ett anslutet för har avlägsnats.

6 Ingång

(Insugningsstuts)

Dessa skyddar mot allvarliga personskador medan pumpen är igång.

Apparaten är dammtät och vattentät ned till 4 m.

Skydda apparaten mot direkt solljus.

Apparaten får inte kastas i vanliga hushållssopor.

Läs bruksanvisningen.

Seasonal Flow Control (SFC)

SFC-funktionen reglerar vattenmängden och pumphöjden utifrån vattentemperaturen på ett intelligent sätt. Därmed anpassar sig pumpkapaciteten under årets lopp till dammens ekologiska miljö. Den temperaturberoende vattencirkulationen främjar dammens biologi (vinterdrift, drift mellan säsongerna samt sommardrift).

- Vid aktiv SFC-funktion skiljer sig pumpen mellan ...

• Vinterdrift, minimum (vattentemperatur under +10 °C)
• Drift mellan säsongerna, medium (vattentemperatur +10 ... +17 °C)
  — Sommardrift, maximum (vattentemperatur över +17 °C)

Aktuella kurvor finns på www.oase.com i produktavdelningen "Dammpumpar".

• SFC-funktionen får endast aktiveras efter installation i vatten!
• Om en skimmer eller ett satellitfilter används, kan det vara fördelaktigt för anläggningen att SFC-funktionen slås ifrån.
• Vid leverans är SFC-funktionen avaktiverad.

Tekniska data

Apparatdata

Beskrivning			AquaMax Eco Titanium 33000
Anslutningsspänning		V AC	220 ... 240
Nätfrekvens		Hz	50/60
Effektförbrukning		W	30 ... 145
Styrning med			Oase Control (OC), Eco Control
Ingång	Anslutningsgänga		G2 12
	för rörledning		DN63
Utgång	Anslutningsgänga		G2 12
	för rörledning		DN63
Tillåten vattentemperatur (nedsänkt placering)		°C	+4 ... +35
Max. tillåten omgivningstemperatur vid naturlig kon-vektion (torrplacering)		°C	+30
Max. omgivningstemperatur vid tvångskylning (torr-placering)		°C	+40
Max. pumpeffekt		l/h	33000
Max. pumphöjd		m	3,5
Max. partikelstorlek grov smuts		mm	6
Max. nedsänkningsdjup		m	≤4
Kabellängd		m	10
Mätt	Längd	mm	275
	Bredd	mm	176
	Höjd	mm	200
Vikt		kg	9,2

Pumpkarakteristika

(→ Pumpkarakteristika, 354)

Tillåtna vattenvärden

Typ		Färskvatten	Poolvatten	Saltvatten
pH-värde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hårdhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridhalt	mg/l	<250	<250	<22000
Salthalt	%	<0,4	<0,4	<4
Total torr rest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten).

Pumpen får endast användas om angivna vattenvärden beaktas. (→ Tillåtna vattenvärden)

- Poolvatten eller saltvatten kan påverka enhetens utseende. Sådan påverkan omfattas inte av garantin.

WARNING

Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande.

▶ Använd inte apparaten om personer befinner sig i vattnet.

OBS

Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna.

Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat!

▶ Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten.
Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

i Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid eftersom detta kan leda till skador. Använd en skyddskåpa vid behov.

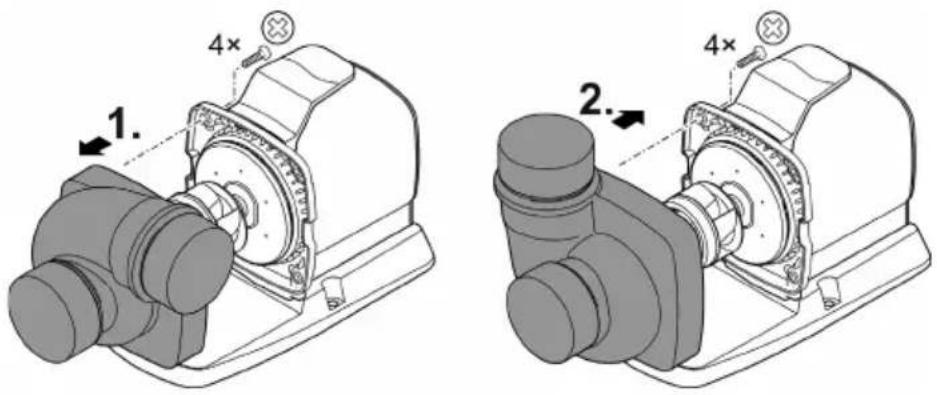

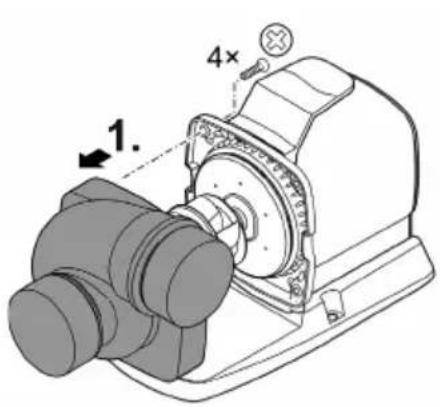

Vrida pumphuset

OBS!

Drivenheten skadas när pumphuset lutas vid avtagningen och trycker mot drivenheten.

▶ Ställ upp pumpen vertikalt innan pumphuset tas av. Då kan pumphuset inte trycka mot drivenheten med sin egenvikt.
▶ Dra bort motorblocket försiktigt och rakt från pumphuset.
▶ Var lika försiktig vid hopsättningen.

Vid behov kan pumphuset vridas runt för att ändra på pumputgångens läge med 90°.

• Pumphuset kan endast monteras i de båda lägen som visas i bilden.
• Montera samman pumpen i omvänd ordningsföljd.
• Åtdragningsmoment för alla lossade skruvar: 3 Nm

1. 4× 2. 4×

AMX0227

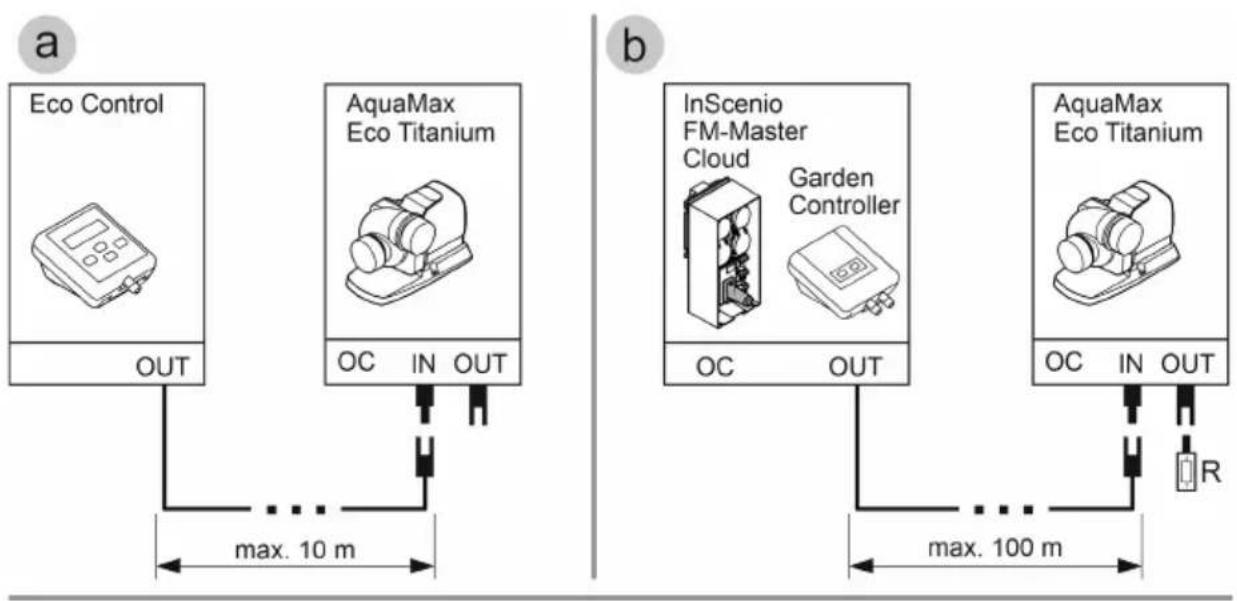

Ansluta manöverboxen

Pumpen kan köras med eller utan manöverbox.

• Med hjälp av en manöverbox är det möjligt att styra pumpens effekt.
• Utan manöverbox kör den inkopplade pumpen alltid med full effekt.

Kompatibla manöverboxar (tillbehör):

- Eco Control

Intelligent manöverbox för en pump.

- Incenio FM-Master Cloud

Information finns på www.oase.com under "Smart trädgårdsstyrning och belysning".
        A["Eco Control"]
        B["AquaMax Eco Titanium"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AQUA Max Eco Titanium"] --> G["IN OUT"]
        G --> H["AC"]
        I["In Scenio FM-Master Cloud"] --> J["OUT"]
        K["Garden Controller"] --> L["AC"]
        M["AquaMax Eco Titanium"] --> N["IN OUT"]
        N --> O["AC"]
        P["AC"] --> Q["max. 100 m"]
        Q --> R["R"]
    end
    subgraph b
        S["In Scenio FM-Master Cloud"] --> T["OUT"]
        U["Garden Controller"] --> V["AC"]
        W["AquaMax Eco Titanium"] --> X["IN OUT"]
        X --> Y["AC"]
        Z["AC"] --> AA["max. 100 m"]
        AA --> AB["R"]
    end

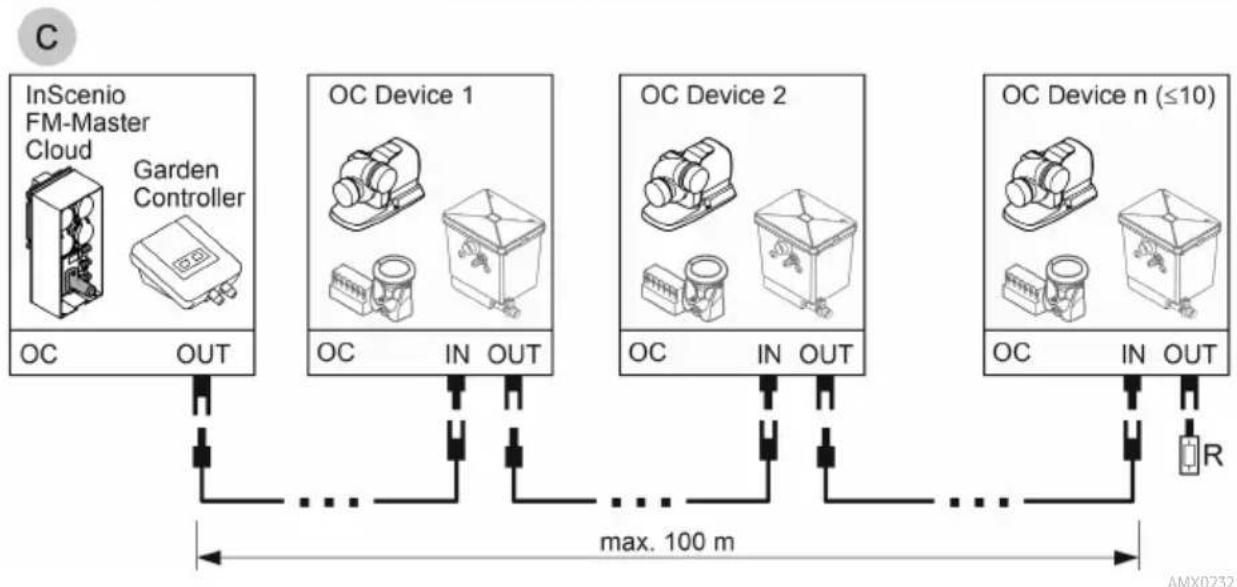


- Ett OASE Control-nätverk (variant b, c) måste avslutas med slutmotståndet R. Denna ingår i leveransen av InSenio FM-Master eller Garden Controller.

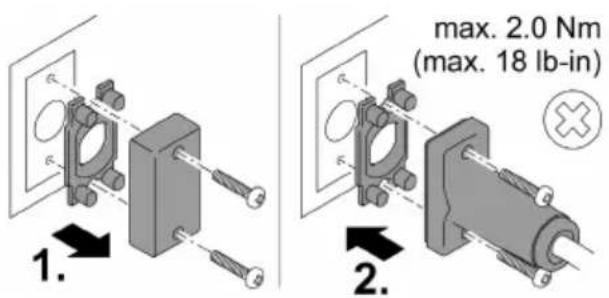

OBS!

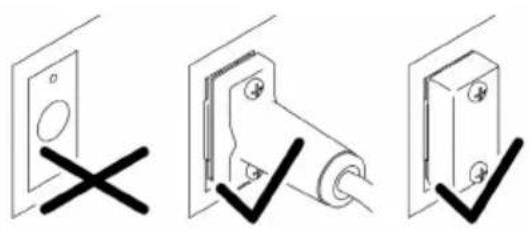

Apparaten skadas om vatten tränger in i kontaktdonen.

▶ Anslut kontaktdonet eller sätt skyddskåpan på kontaktdonen.
▶ Gummipackningen ska vara ren och sitta tätt.
- En skadad gummipackning måste bytas. Om kontaktdonet lossas måste en äldre gummitätning (> 2 år) bytas ut.
▶ Säkra alltid kontaktdonet eller skyddskåpan med båda skruvarna.

1. max. 2.0 Nm (max. 18 lb-in) 2.

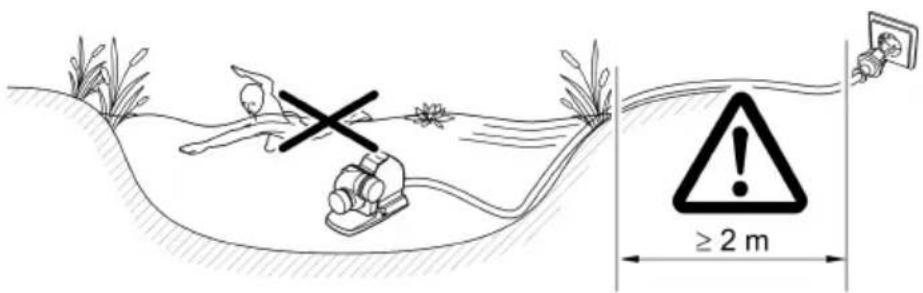

Installera apparaten nedsänkt

• Nätkablar eller vägguttag måste ha ett säkerhetsavständ på minst 2 m till vattnet.
• Om pumpen ställs i en pumpkammare (rekommendation):

- Vid en simbassäng eller pool där personer kan vistas måste pumpkammaren ställas minst 2 m från vattnet.

• Ställ pumpen vågrätt.
• Skruva fast apparatfoten på botten av pumpkammaren så att pumpen står stabilt.

- Om pumpen ställs upp utan pumpkammare:

- Ställ pumpen vågrätt stabilt på ett fast, slamfritt underlag.

- Se till att pumpen står stadigt.

• Använd endast pumpen om den är komplett nedsänkt i vatten.
• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.

≥ 2 m

AMX022 ^a

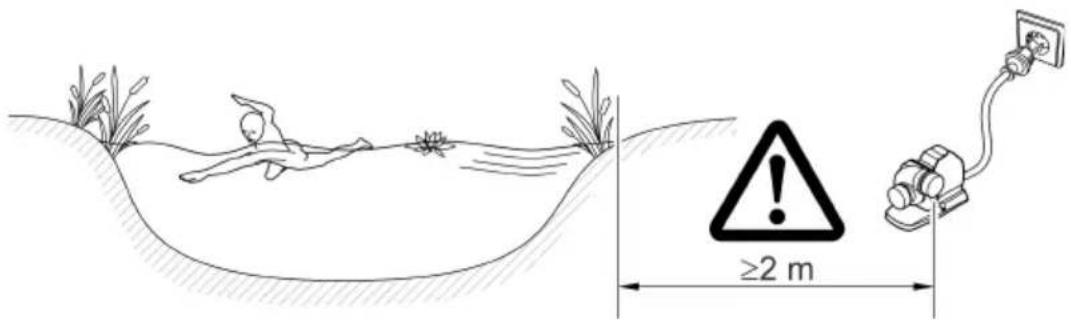

Installera pumpen torrt

• Nätkablar eller vägguttag måste ha ett säkerhetsavständ på minst 2 m till vattnet.
• Vid en simbassäng eller pool där personer kan vistas måste pumpen ställas minst 2 m från vattnet.
• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt. Skruva fast apparatfoten på underlaget vid behov.
• Skydda pumpen mot direkt solstrålning.
• Se till att max. tillåten omgivningstemperatur inte överskrids. Ombesörj tvångskylning vid behov. (→ Apparatdata)

≥2 m

AMX0226

SV

Ansluta trycksida/sugsida

WARNING

Drivenheten roterar mycket snabbt. Risk för allvarliga personskador, dvs. amputation av armar och fingrar, om man griper in i det öppna sugröret eller tryckröret.

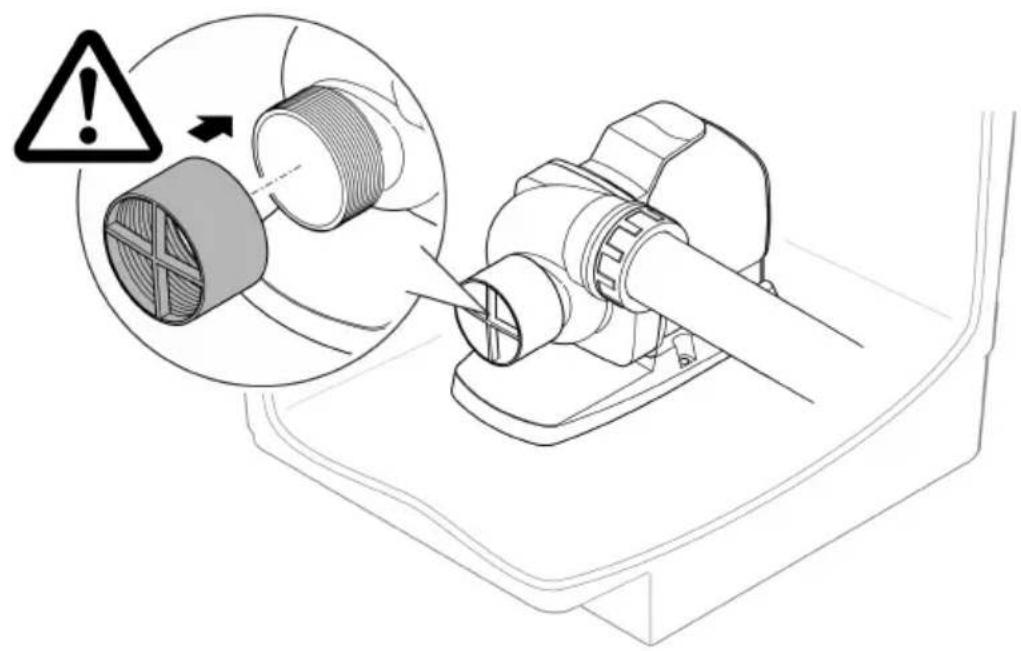

• Skydda sugröret/tryckröret med ett beröringsskydd om inget rör är anslutet. Beröringsskyddet kan köpas som tillbehör.
  ▶ Ställ pumpen i ett pumphus. Skydda pumphuset mot obehörig åtkomst (spärra med lås eller skruva fast).

Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter.

▶ Anslut inte apparaten till en dimbar strömkälla.

OBS!

Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs.

- Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

• Slå på apparaten: Anslut stickkontakten till stickuttaget.
• Apparaten startar direkt.
• Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.

Rengöring och underhåll

OBS

Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen.

▶ Dra ut stickkontakten innan arbeten utförs på apparaten.

Rengöra apparaten

OBS!

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

Rengör apparaten vid behov, men minst 2 ggr/år.

- Rengör pumpen, speciellt drivenhet och pumphus.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengör/byt ut drivenheten

WARNING

Drivenheten roterar mycket snabbt. Risk för allvarliga personskador, dvs. amputation av armar och fingrar, om man griper in i det öppna sugröret eller tryckröret.

▶ Dra ut stickkontakten innan arbeten utförs på apparaten.

OBS!

Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samtidigt som drivenheten.

När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE.

OBS!

Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Partiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock.

▶ Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

OBS!

Drivenheten skadas när pumphuset lutas vid avtagningen och trycker mot drivenheten.

▶ Ställ upp pumpen vertikalt innan pumphuset tas av. Då kan pumphuset inte trycka mot drivenheten med sin egenvikt.
▶ Dra bort motorblocket försiktigt och rakt från pumphuset.
▶ Var lika försiktig vid hopsättningen.

• Demontera rören på sugsidan och trycksidan.

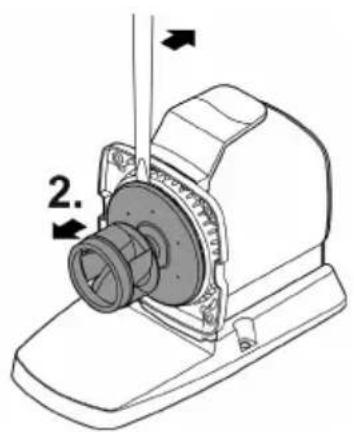

• Vid behov kan drivenheten bändas ut försiktigt med en skruvmejsel med bred klinga.
• Efter att du tagit av drivenheten ska alla delar rengöras under rinnande ledningsvatten.
• Byt ut drivenheten om den är sliten eller skadad.
• Montera samman pumpen i omvänd ordningsföljd.
• Åtdragningsmoment för alla lossade skruvar: 3 Nm.
• Ta isär motorblocket enligt beskrivningen i bilden.
• Rengör komponenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
• Sätt ihop motorblocket i omvänd ordningsföljd.

1. 4×

2.

AMX0228

Förvaring / lagring under vintern

Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas.

Förvara apparaten så här:

• Rengör apparaten grundligt.
- Kontrollera om apparaten är skadad och ersätt ev. skadade delar.
- Förvara pumpen nedsänkt i vätska på frostfri plats.
- Skydda öppna kontaktdon mot fukt och smuts.

Felavhjälpning

Störning	Möjlig orsak	Åtgärd
Pumpen startar inte	Nätspänning saknas	Kontrollera nätspänningenKontrollera tilledningarnaSlå på pumpen
Pumpen matar inget vat-ten	Vattnet är mycket smutsigt	Rengör pumpen. Efter att motorn har svalnat slås pumpen påautomatiskt igen.
	Drivenheten är blockerad	Dra ut stickkontakten och ta bort hindret.Slå sedan på pumpen igen.
Otilräcklig kapacitet	Drivenheten går trägt	Rengör drivenheten
	För hög förlust i rören	Välj en större rördiameterMinska rörlängden till ett minimumUndvik onödiga böjar och kopplingsde-lar
Pumpen slår ifrån efter kort tids drift	Vattnet är mycket smutsigt	Rengör pumpen. Efter att motorn har svalnat slås pumpen på automatiskt igen.
	För hög vattentemperatur	Beakta maximal vattentemperatur +35°C.Efter att motorn har svalnat slås pumpen på automatiskt igen.
	Omgivningstemperaturen är för hög	Upprätthåll maximal tillåten omgivnings-temperatur. Efter att motorn har svalnat slås pumpen på automatiskt igen.
	Drivenheten är blockerad	Dra ut stickkontakten och ta bort hindret.Slå sedan på pumpen igen.
	Pumpen har kört torrt	Flöda pumpen. Sänk ned apparaten helt vid drift i en damm.

Slitagedelar

(→ Reservdelar, 📄 356)

Avfallshantering

OBS!

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.

(→ Szivattyú-jelleggörbék, 354)
