О данном руководстве по эксплуатации

Данное руководство по эксплуатации предназначено для:

Наименование изделия

Номер изделия

AquaMax Eco Titanium 33000

95095, 95910

Оригинал руководства по эксплуатации.

Указания по технике безопасности

Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный электрик.
  – Квалифицированный электрик должен иметь специальное образование, обладать знаниями и опытом и должен иметь право выполнять работы по электроподключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и общегосударственные нормы, инструкции и постановления.
  – При возникновении вопросов и проблем обращайтесь к специалисту-электрику.
• Подключайте устройство к сети только в том случае, когда электрические характеристики устройства соответствуют данным сетевого электропитания.
• Подключайте устройство только к розетке, установленной по инструкции.
• Устройство должно быть защищено автоматическим выключателем (УДТ) с максимальным расчетным током утечки 30 мА.
• Удлинители и распределители (например, колодки) должны быть предназначены для использования на открытом воздухе (защищены от водяных брызг).
• Защищайте от влаги открытые штекеры и гнезда розеток.

Безопасная эксплуатация

• Перед контактом с водой отключите от электросети все находящиеся в воде электроустройства. Иначе в результате поражения током возможны серьезные травмы или смерть.
• Нельзя пользоваться устройством, если его корпус или электрические кабели повреждены.
• Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.
• Рабочий узел содержит магнит с сильным магнитным полем, которое может повлиять на работу кардиостимулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.
• Никогда не тяните оборудование за электрические кабели. Запрещается переносить устройства, держа их за кабель.
• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.
• Запрещается вносить изменения в конструкцию устройства.
• Дети от 8 лет и старше, а также люди с ограниченными физическими, органолептическими или ментальными возможностями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контролем взрослых или получив от них советы по безопасному обращению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. К очистке и техническому обслуживанию не допускаются дети, если только они не старше 8 лет и не работают под контролем взрослых.
• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуатации.
• Используйте только оригинальные запчасти и принадлежности.
• Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.

Использование прибора по назначению

Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим образом:

• Для перекачивания обычной прудовой воды в фильтровальные системы, в системы искусственных водопадов и ручьев.
• При соблюдении технических параметров. (→ Технические характеристики устройства)
• При соблюдении допустимых технических параметрах воды. (→ Допустимые показатели качество воды)

На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.
• Никогда не эксплуатируйте без протока воды.
• Запрещено использовать прибор в сочетании с химическими веществами, пищевыми продуктами, горючими, взрывчатыми веществами или с любыми жидкостями, кроме воды.
• Не подключайте к домашнему водоснабжению.
• Не разрешается использование для промышленного назначения.
• Согласно EMV (электромагнитная совместимость) данное устройство относится к классу А. В жилой среде устройство может вызвать помехи радиоприему. В обязанности пользователя входит принятие соответствующих мер.

Описание изделия

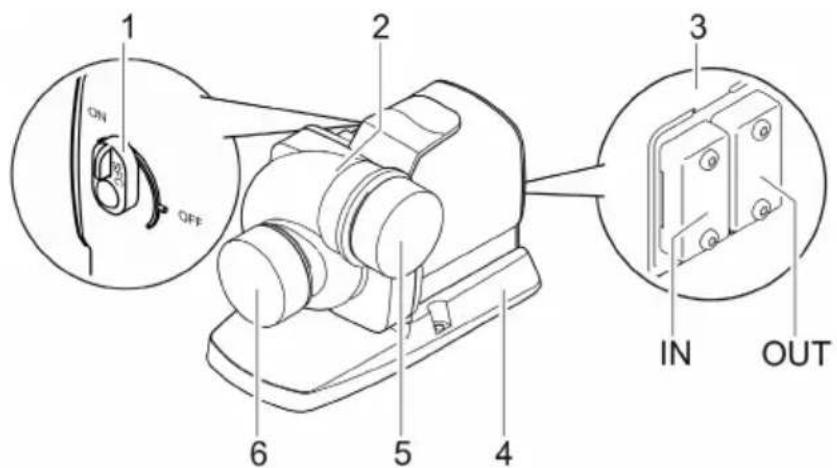

Обзор

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Включение/выключение Seasonal Flow Control (SFC)

- При подключении системы управления переключатель не работает. В этом случае SFC можно включать и выключать через систему управления.

2 Корпус насоса

Корпус насоса можно повернуть на 90°.

3 Подключение системы управления

• Для управления насосом необходим блок управления OASE Eco Control (комплектующий компонент).
• В качестве альтернативы насос можно подключить к коммутационной сети OASE Control.
• Информация для OASE Control находится в интернете по адресу www.oase.com.

4 Опора устройства

Обеспечивает устойчивое положение, возможно скрепление на винтах с основанием.

5 Выход

(напорный патрубок) Для защиты от тяжелых травм на работающий насос нужно

6 Вход

(всасывающий патрубок)

Защитный колпачок нужно сохранить.

Для защиты от тяжелых травм на работающий насос нужно

насадить защитный колпачок, когда от насоса отсоединяют трубу.

Символы на приборе

IP68

Устройство является пыленепроницаемым и водонепроницаемым при погружении на глубину до 4 м.

Защитите прибор от воздействия прямых солнечных лучей.

Данное устройство нельзя утилизировать вместе с обычными бытовыми отходами.

Прочтите руководство по эксплуатации.

Seasonal Flow Control (SFC)

Функция системы сезонного регулирования потока SFC интеллектуально регулирует количество воды или напор в зависимости от температуры воды. Таким образом производительность насоса круглый год настраивается на экологию пруда и поддерживает биологию пруда благодаря циркуляции воды в зависимости от температуры (зимний период, переходный период и летний период).

- Когда функция SFC активна, насос различает между ...

– зимним периодом работы, minimum (температура воды составляет менее +10 °C)
– переходным периодом работы, medium (температура воды составляет от +10 до +17 °C)
– летним периодом работы, maximum (температура воды составляет более +17 °C)

Соответствующие графики можно найти на сайте www.oase.com в категории товаров «Насосы для прудов».

• Функцию SFC можно активировать исключительно при установке в погруженном состоянии!
• При использовании скиммера, сателлитного фильтра мы рекомендуем, в зависимости от установки, отключать функцию SFC.
• При поставке функция SFC деактивирована.

Технические параметры

Технические характеристики устройства

Описание			AquaMax Eco Titanium 33000
Напряжение на входе		В пер. тока	220-240
Частота тока в сети		Гц	50/60
Потребляемая мощность		Вт	30-145
Управление с помощью			Oase Control (OC), Eco Control
Вход	Присоединительная резьба		G212
	для трубопровода		Ду63
Выход	Присоединительная резьба		G212
	для трубопровода		Ду63
Допустимая температура воды (размещение в погруженном состоянии)			+4 ... +35
Макс. допустимая температура окружающего воздуха при естественной циркуляции (размещение в сухом месте)			+30
Макс. допустимая температура окружающего воздуха при принудительном охлаждении (размещение в сухом месте)			+40
Макс. объем подачи		л/ч	33000
Макс. высота подачи		м	3,5
Макс. размер частиц грязи		мм	6
Макс. глубина погружения		м	≤4
Длина кабеля		м	10
Габариты	Длина	мм	275
	Ширина	мм	176
	Высота	мм	200
Вес		кг	9,2

Характеристические кривые насоса

(→ Характеристические кривые насоса, 354)

Допустимые показатели качество воды

Вид воды		Чистая вода	Вода в бассейне	Соленая вода
Значение pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Жесткость воды	DH	8 ... 15	8 ... 15	20 ... 30
Свободный хлор	мг/л	<0,3	<0,6	<0,3
Содержание хлоридов	мг/л	<250	<250	<22000
Содержание солей	%	<0,4	<0,4	<4
Общий сухой остаток	мг/л	<50	<50	<50
Температура	°C	+4 ... +35	+4 ... +30	+4 ... +28

Установка и подсоединение

Насос устанавливают или в погруженном состоянии (в воде) или на сухом месте (за пределами воды).

Эксплуатация насоса допускается только при соблюдении указанных характеристик воды. (→ Допустимые показатели качество воды)

- Вода в бассейне или соленая вода может оказывать вредное воздействие на оптику прибора. Гарантия на эти повреждения не распространяется.

ПРЕДУПРЕЖДЕНИЕ

Смерть или травмы тяжелой степени при эксплуатации устройства в пруду для купания. Дефектные части электрооборудования могут привести к возникновению опасного электрического напряжения в воде.

▶ Устройство можно эксплуатировать только тогда, когда в воде не находятся люди.

ОСТОРОЖНО

Вращающиеся части на участке всасывающего и напорного штуцеров. Возможны травмы, если пальцы попадут в штуцеры.

Обратите особое внимание: Остановившееся по причине перегрузки устройство может неожиданно самостоятельно включиться!

▶ Не держите пальцы в отверстиях всасывающего или напорного штуцера когда штепсельная вилка вставлена в розетку.
▶ Если во время работы к штуцерам имеется свободный доступ, напр. когда к ним не подключены шланги, то установите на этих отверстиях подходящие ограждения для защиты от контакта. Защиту от контакта можно приобрести как комплектующий компонент.

① Все компоненты устройства не должны подвергаться длительному воздействию прямых солнечных лучей, поскольку такое воздействие может привести к их повреждению. При необходимости используйте защитное покрытие.

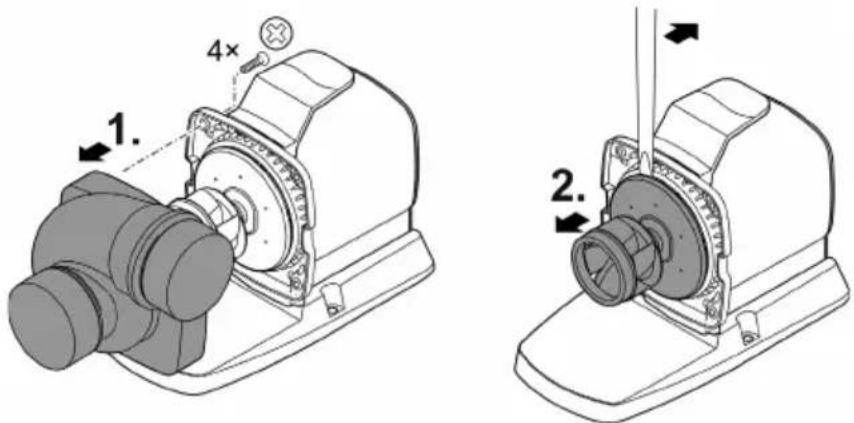

Повернуть корпус насоса

УВЕДОМЛЕНИЕ

Рабочий узел можно повредить, если при снятии корпуса насоса он перекосится и станет давить на рабочий узел.

▶ Перед снятием корпуса насоса поставьте насос вертикально. Благодаря этому корпус насоса не будет своим весом давить на рабочий узел.
▶ Вынимайте блок электромотора из корпуса насоса осторожно и прямо.
▶ При сборке выполняйте все действия также осторожно.

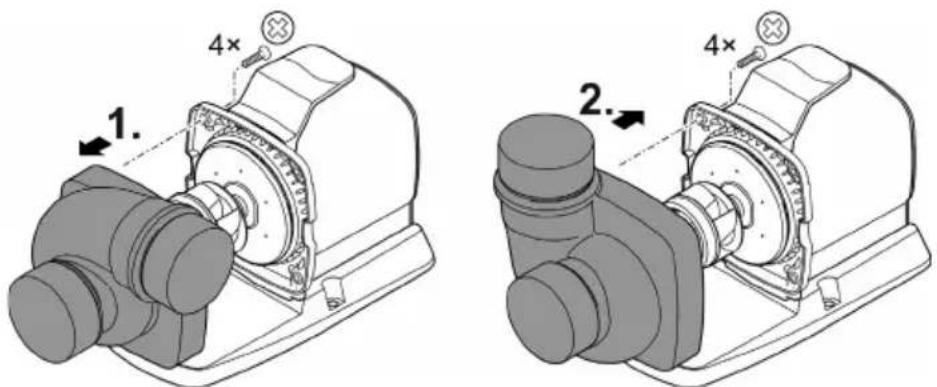

В случае необходимости можно повернуть корпус насоса так, чтобы изменить направление выхода из него на 90°.

• Корпус насоса можно монтировать только в двух представленных положениях.
• Соберите насос в обратной последовательности.
  – Момент затяжки для всех не закрученных винтов: 3 Нм

1. 4× 2. 4×

AMX0227

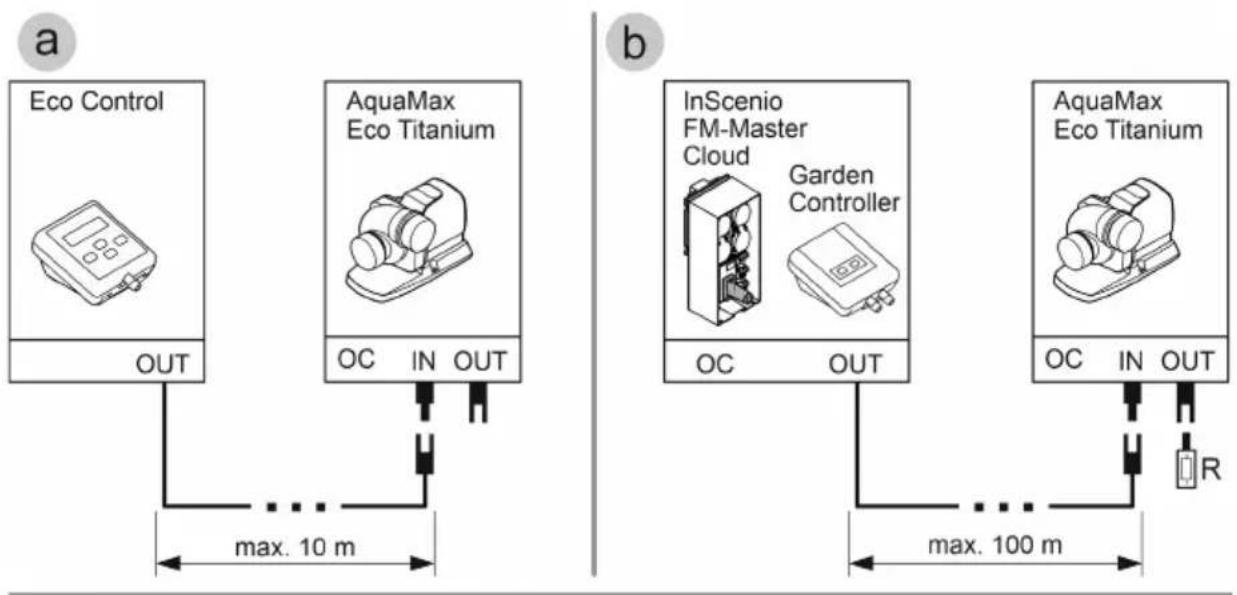

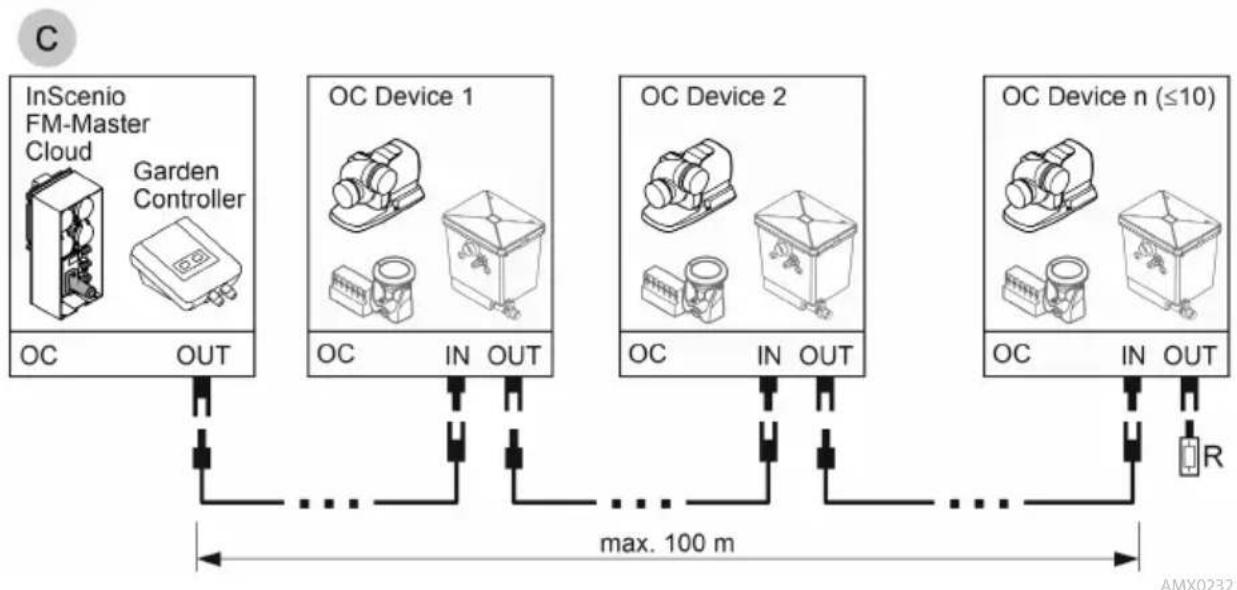

Подключение блока управления

Насос может работать как с контроллером, так и без него.

• Производительность насоса может регулироваться контролером.
• Без наличия контроллера включенный насос постоянно работает на полной мощности.

Компактные контроллеры (аксессуары):

- Eco Control

Интеллигентный контроллер для насоса:

• Incenio FM-Master Cloud

До 10 OASE-устройств с портативными пультами управления (насосы, фильтры, светильники) можно контролировать через приложение "OASE Control".

Информацию об этом можно найти на сайте по ссылке: www.oase.com в разделе "Умное управление садом и освещением".
        A["Eco Control"]
        B["AquaMax Eco Titanium"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AQUA Max Eco Titanium"] --> G["IN OUT"]
        G --> H["AC"]
        I["In Scenio FM-Master Cloud"] --> J["OUT"]
        K["Garden Controller"] --> L["AC"]
        M["AquaMax Eco Titanium"] --> N["IN OUT"]
        N --> O["AC"]
        P["AC"] --> Q["max. 100 m"]
        Q --> R["R"]
    end
    subgraph b
        S["In Scenio FM-Master Cloud"] --> T["OUT"]
        U["Garden Controller"] --> V["AC"]
        W["AquaMax Eco Titanium"] --> X["IN OUT"]
        X --> Y["AC"]
        Z["AC"] --> AA["max. 100 m"]
        AA --> AB["R"]
    end

- Сеть для OASE Control (вариант в, с) должна быть оконцована согласующим резистором R. Что и входит в объем поставки InSenio FM-Master или Garden Controller.

УВЕДОМЛЕНИЕ

Устройство выйдет из строя, если вода попадет в штекерное соединение.

Загрузите штекерное соединение или насадите на штекерное соединение защитный колпак.
▶ Резиновый уплотнитель должен быть чистым и точно подогнанным по размеру.
▶ Поврежденное резиновое уплотнение нужно заменить. Если штекерное соединение ослаблено, необходимо заменить старое резиновое уплотнение (более 2 лет).
▶ Всегда фиксируйте штекерное соединение или закрывайте защитным колпаком двумя винтами.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

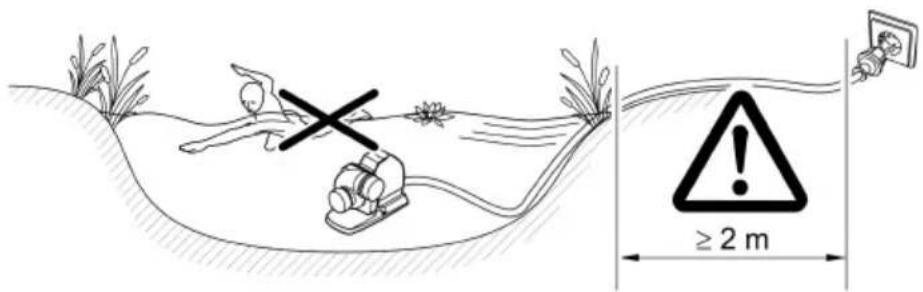

Установка устройства в погруженном положении

• Кабели или розетки должны располагаться на расстоянии от воды не менее 2 м.
• Когда вы устанавливаете насос в насосной камере (рекомендуется):

– В случае пруда или бассейна, в котором могут находиться люди, размещать насосную камеру нужно на расстоянии от воды не менее 2 м.

– Насос должен стоять горизонтально.
– Прикрутите винтами опору насоса к днищу насосной камеры так, чтобы насос стоял устойчиво.

- Когда вы устанавливаете насос без насосной камеры:

– Устанавливайте насос горизонтально на прочном и свободном отила основании.

– Обеспечьте устойчивое положение насоса.

• Включайте насос в работу только тогда, когда он полностью погружен в воду.
• Наша рекомендация: устанавливать насос или его компоненты, подключенные к стороне всасывания (скиммер, сателлитный фильтр, сливной трап и т. д.), выше уровня земли, если вода мутная или грязная. Это позволит уменьшить всасывание частиц, что увеличит срок службы ходового узла.

≥ 2 m

AMX0225

Разместить насос в сухом месте

• Кабели или розетки должны располагаться на расстоянии от воды не менее 2 м.
• В случае пруда или бассейна, в котором могут находиться люди, размещать насос нужно на расстоянии от воды не менее 2 м.
• Устанавливайте насос горизонтально на прочном основании.
• Обеспечьте устойчивое положение насоса. При необходимости прикрутите винтами опору устройства к основанию.
• Обеспечьте защиту насоса от прямых солнечных лучей.
• При работе насоса учитывайте максимально допустимую температуру окружающей среды. При необходимости обеспечьте принудительное охлаждение. (→ Технические характеристики устройства)

≥2 m

AMX0226

RU

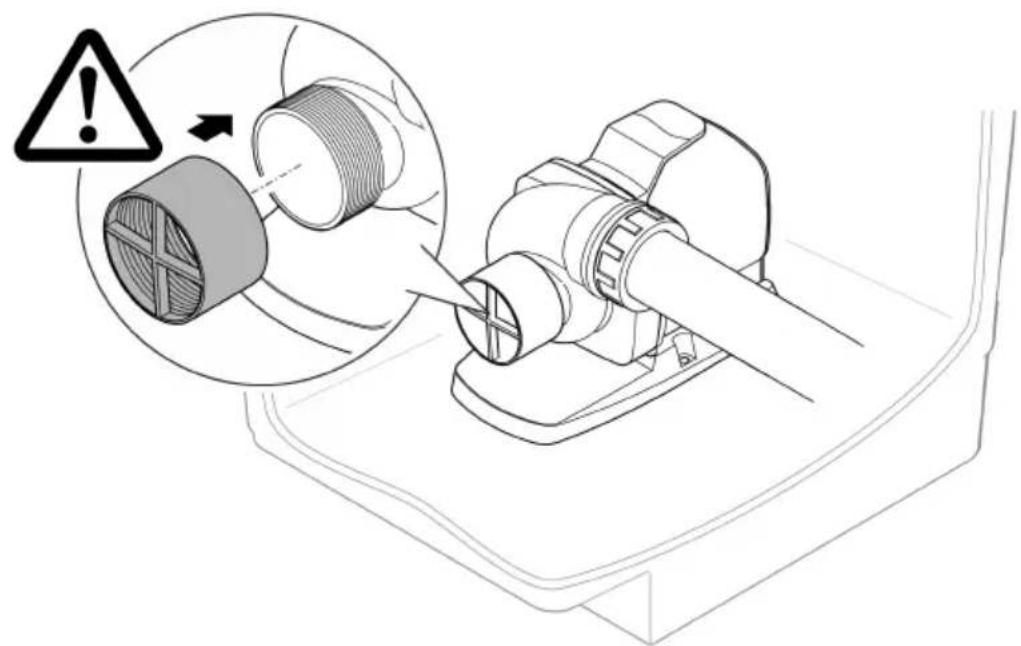

Подключить напорную сторону / сторону всасывания

ПРЕДУПРЕЖДЕНИЕ

Рабочий узел вращается очень быстро. Возможны серьезные травмы вплоть до потери пальцев, если они попадут в отверстие всасывающего или напорного патрубка.

Установите на всасывающем / напорном патрубке защиту от контакта на тот случай, когда труба не подключена. Защиту от контакта можно приобрести в качестве комплектующего компонента.
▶ Поместите насос в насосную камеру. Защитите насосную камеру от несанкционированного доступа (закройте доступ навесным замком или закрепите винтами).

Устройство выйдет из строя, если его эксплуатировать вместе с регулятором яркости. В устройстве используются чувствительные электрические компоненты.

▶ Не подключайте устройство к источнику питания с регулированием яркости.

УВЕДОМЛЕНИЕ

Насос не должен работать всухую. Это может вызвать поломку самого насоса.

▶ Включайте насос в работу только тогда, когда он полностью погружен в воду или залит водой.

Включение/выключение

• Включить: Вставьте штекер в розетку. – Устройство включается немедленно.
• Выключить: Выньте штекер из розетки.

Насос автоматически выполняет предварительно запрограммированное самоте- стирование при запуске, а затем каждые 20... 40 минут во время работы (Environmental Function Control (EFC)). Насос самостоятельно определяет свое ра- бочее состояние - или он находится на холостом ходу/блокировка или находится в погруженном состоянии. В случае нахождения на холостом ходу/блокировке насос отключается автоматически прим. через 60 - 120 секунд. В случае сбоя в работе от- ключите подачу напряжения и "затопите насос водой" или устраните мешающее этому препятствие. После этого Вы снова можете эксплуатировать устройство.

Очистка и уход

ОСТОРОЖНО

Опасность получить травму от непреднамеренного включения. Внутренние контрольные функции могут устройство отключать и снова его автоматически включать.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

Почистить устройство

УВЕДОМЛЕНИЕ

Не используйте агрессивные средства для чистки или химические растворители. Эти средства могут повредить корпус насоса, отрицательно повлиять на его рабочие функции и нанести ущерб животным, растениям и окружающей среде.

▶ Чистите устройство по возможности только чистой водой и мягкой щеткой или губкой. В случае стойких загрязнений используйте рекомендованные чистящие средства.

① Чистите устройство по мере необходимости, но не реже 2-х раз в год. – В насосе нужно чистить прежде всего рабочий узел и корпус.

• Рекомендуемое чистящее средство при стойких отложениях извести:
  – Очиститель насоса PumpClean OASE.
  – Бытовое моющее средство без содержания хлора и уксуса.
• После очистки тщательно промыть все детали чистой водой.

Очистка/замена рабочего узла

ПРЕДУПРЕЖДЕНИЕ

Рабочий узел вращается очень быстро. Возможны серьезные травмы вплоть до потери пальцев, если они попадут в отверстие всасывающего или напорного патрубка.

▶ Перед началом работ с прибором необходимо вынуть сетевой штекер из розетки.

УВЕДОМЛЕНИЕ

Рабочий узел в моторном блоке вращается на подшипниковой опоре. Эта подшипниковая опора является изнашивающейся частью и должна заменяться одновременно с рабочим узлом.

Замена блока требует особых знаний и инструментов. Поручите дилеру фирмы OASE заменить подшипник или отправьте насос на фирму OASE.

УВЕДОМЛЕНИЕ

Рабочий узел содержит сильный магнит, который притягивает намагниченные частицы (напр., железную стружку). Оставшиеся частицы могут причинить рабочему узлу и блоку электромотора непоправимый вред.

▶ Перед монтажом рабочего узла очистите его от прилипших частиц.

УВЕДОМЛЕНИЕ

Рабочий узел можно повредить, если при снятии корпуса насоса он перекосится и станет давить на рабочий узел.

▶ Перед снятием корпуса насоса поставьте насос вертикально. Благодаря этому корпус насоса не будет своим весом давить на рабочий узел.
▶ Вынимайте блок электромотора из корпуса насоса осторожно и прямо.
▶ При сборке выполняйте все действия также осторожно.

• Демонтируйте трубы на стороне всасывания и на напорной стороне.
- В случае необходимости осторожно извлеките рабочий узел, отжимая его отверткой с широким рабочим концом.
- Сняв рабочий узел, промойте все части проточной водопроводной водой. – Замените изношенный или поврежденный рабочий узел.
- Соберите насос в обратной последовательности. - Момент затяжки для всех не закрученных винтов: 3 Нм.
- Разберите блок цилиндров двигателя как это показано на рисунке.
- Почистите все компоненты щеткой в чистой воде.
- Проверьте все части на наличие повреждений. Замените поврежденные или изношенные части.
- Сборку блока цилиндров двигателя выполните в обратной последовательности.

1. 4× 2.

AMX0228

Хранение на складе/хранение в зимнее время

Устройство не устойчиво к низким температурам, при ожидаемых заморозках его нужно демонтировать и убрать на хранение.

Правильное хранение устройства:

• Устройство нужно основательно чистить
• Устройство нужно проверять на наличие повреждений и заменять поврежденные части.
• Храните насос погруженным в емкость с водой в защищенном от мороза месте.
• Открытые штекерные соединения защитить от влаги и грязи.

Устранение неисправности

Неисправность	Возможная причина	Устранение неисправности
Насос не запускается	Нет сетевого напряжения	Проверьте сетевое напряжение.Проверьте подводящие линииВключите насос
Насос не перекачивает воду	Очень грязная вода	Почистите насос. После охлаждения электромотора насос снова автоматически включается.
	Рабочий узел заблокирован	Выньте штекер и устраните помеху. Затем снова включите насос.
Недостаточная производительность насоса	Тяжелый ход рабочего узла	Почистите рабочий узел
	Слишком высокие потери в трубах	Выберите трубы с большим диаметромУменьшите длину трубы до необходимого минимумаИзбегайте ненужных перегибов и соединительных элементов
После непродолжительной работы насос отключается	Очень грязная вода	Почистите насос. После охлаждения электромотора насос снова автоматически включается.
	Высокая температура воды	Учитывайте в работе максимально допустимую температуру воды +35 °C. После охлаждения электромотора насос снова автоматически включается.
	Высокая температура окружающей среды	Учитывайте в работе максимально допустимую температуру окружающей среды. После охлаждения электромотора насос снова автоматически включается.
	Рабочий узел заблокирован	Выньте штекер и устраните помеху. Затем снова включите насос.
	Насос работал всухую	Погрузите насос в воду. При эксплуатации в водоеме устройство нужно полностью погрузить в воду.

Изнашивающиеся детали

• Рабочий узел
• Подшипник в моторном блоке

Запчасти

(→ Запчасти, 📄 356)

Утилизация

УВЕДОМЛЕНИЕ

Данное устройство нельзя утилизировать вместе с домашними отходами!

▶ Утилизируйте устройство через предусмотренную для этого систему возврата электротоваров.
▶ При возникновении вопросов и проблем обращайтесь в местную фирму утилизации. Там вы получите информацию о правильной утилизации устройства.
▶ Сделайте устройство непригодным для эксплуатации, перерезав электрокабель.

关于本手册

该使用说明适用于：

产品名称

产品编号

AquaMax Eco Titanium 33000

95095, 95910

原始说明书。

安全提示

电气连接
