BRUKSANVISNING AquaMax Eco Titanium 33000 OASE

Formålsbestemt anvendelse

Opstilling og tilslutning

- Tænd: Sæt netstikket i stikkontakten.

Rengøring og vedligeholdelse

FORSIGTIG

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt.
• Apparatet må være sikret via en jordfeilbryter (RCD) med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som følge av elektrisk støt.
• Ikke bruk apparatet når elektriske ledninger eller hus er skadet.
• Kast apparatet hvis strømledningen er skadet. Strømledningen kan ikke erstattes.
• Løpehjulet i enheten inneholder en magnet med sterkt magnetfelt som kan påvirke pacemakere eller implanterte hjertestartere (ICD). Overhold en avstand på minst 0,2 m mellom implantatet og magneten.
• Trekk aldri i elektriske ledninger. Særlig apparater må aldri bæres etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjørings- og vedlikeholdsarbeid må ikke utføres av barn med mindre de er minst 8 år og er under tilsyn.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.
• Hvis det oppstår problemer, ber vi deg ta kontakt med autorisert kundeservice eller OASE.

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• For pumping av normalt damvann til filtersystemer, vannfallsystemer og bekkeløpsystemer.
• Med overholdelse av de tekniske dataene. (→ Apparatinformasjon)
• Ved overholdelse av de tillatte vannverdiene. (→ Tillatte vannverdier)
  Følgende restriksjoner gjelder for apparatet:
• Skal ikke brukes i svømmebaseng.
• Skal aldri brukes uten vanngjennomstrømning.
• Ikke bruk apparatet i forbindelse med kjemikalier, næringsmidler, brennbare, eksplosive stoffer eller andre væsker enn vann.
• Ikke koble til husets vannforsyning.
• Skal ikke brukes for industriformål.
• Med hensyn til EMC (elektromagnetisk kompatibilitet) er dette et klasse A-apparat. I boligom-råder kan apparatet forårsake radiostøy. Det er opp til brukeren å iverksette hensiktsmessige tiltak.

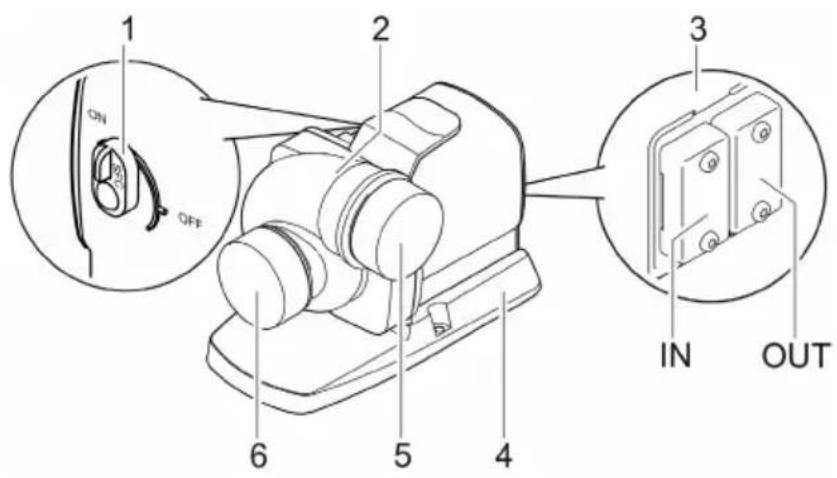

Produktbeskrivelse

Oversikt

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Seasonal Flow Control (SFC) slå på/av

- Når styringen er tilkoblet har bryteren ingen funksjon. SFC blir da slått på eller av via styringen.

2 Pumpehus

Pumpehuset kan dreies 90°.

3 Tilkobling styring

• For betjening av pumpen trenger du styreenheten OASE Eco Control (tilbehør).
• Alternativt kan pumpen integreres i et OASE Control-nettverk.
• Informasjon om OASE Control finner du på www.oase.com.

4 Fot

Garanterer at den står stødig, og det er mulig å skru den fast i underlaget.

5 Utgang

(Trykkstuss) Sett på beskyttelseskappen umiddelbart for å beskytte mot alvorlige skader när pumpen er i gang, dersom du har fjernet et tilkoblet rør.

6 Inngang

(Sugestuss)

SFC-funksjonen regulerer intelligent vannmengden eller tilføringshøyden basert på vanntemperaturen. Dermed tilpasser pumpeeffekten seg gjennom hele året til dammens økologi og støtter ved hjelp av temperaturavhengig vannsirkulasjon, dammens biologi (vinterdrift, overgangsdrift og sommerdrift).

• Ved aktivert SFC-funksjon skiller pumpen mellom ...

• Vinterdrift, minimum (vanntemperatur mindre +10 °C)
• Overgangsdrift, medium (vanntemperatur +10 ... +17 °C)
• Sommerdrift, maximum (vanntemperatur større +17 °C)

De aktuelle karakteristikkene finner du på www.oase.com i produktområdet «Dampumper».

• SFC-funksjonen skal kun aktiveres ved nedsenket installasjon!
• Ved bruk av en skimmer eller satellitter kan det, avhengig av anlegget, være best å slå av SFC-funksjonen.
• Ved levering er SCF-funksjonen deaktivert.

Tekniske data

Apparatinformasjon

Beskrivelse			AquaMax Eco Titanium 33000
Nettspenning		V veksel-strøm	220 ... 240
Nettfrekvens		Hz	50/60
Effektforbruk		W	30 ... 145
Styring via			Oase Control (OC), Eco Control
Inngang	Tilkoblingsgjenger		G2 12
	til rørledning		DN63
Utgang	Tilkoblingsgjenger		G2 12
	til rørledning		DN63
Tillatt vanntemperatur (nedsenket installasjon)		°C	+4 ... +35
Maks. tillatt omgivelsestemperatur ved naturlig kon-veksjon (tørr installasjon)		°C	+30
Maks. tillatt omgivelsestemperatur ved tvangskjøling (tørr instsllsdjon)		°C	+40
Maks. kapasitet		l/t	33000
Maks. tilføringshøyde		m	3,5
Maks. partikkelstørrelse, grovt smuss		mm	6
Maks. dykkedybde		m	≤4
Kabellengde		m	10
Dimensjoner	Lengde	mm	275
	Bredde	mm	176
	Høyde	mm	200
Vekt		kg	9,2

Pumpekarakteristikker

(→Pumpekarakteristikker, 354)

Tillatte vannverdier

Type		Rent vann	Bassengvann	Saltvann
pH-verdi		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hardhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridinnhold	mg/l	<250	<250	<22000
Saltinnhold	%	<0,4	<0,4	<4
Total tørkerest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Installasjon og tilkobling

Pumpen kan senkes ned (i vannet) eller plasseres tørt (utenfor vannet).

Pumpen må bare brukes hvis angitte vannverdier overholdes. (→ Tillatte vannverdier)

Død eller alvorlig personskade ved bruk av dette apparatet i badedammer. Defekte elektriske deler av apparatet setter vannet under farlig elektrisk spenning.

▶ Apparatet skal kun brukes hvis det ikke oppholder seg personer i vannet.

FORSIKTIG

Snurrende komponenter rundt sugestussen og trykkstussen. Fare for personskade når du griper inn i stussene.

Vær spesielt oppmerksom på: Et apparat som har stanset på grunn av overbelastning, kan starte uventet opp igjen!

▶ Du må ikke gripe inn i åpningen til sugestussen eller trykkstussen dersom pluggen fortsatt er plugget i strøm.
Dersom stussene ved drift er fritt tilgjengelige, f.eks. når ingen slanger er koblet til, sikrer du stussene med en berøringsbeskyttelse. Berøringsbeskyttelse er tilgjengelig som tilbehør.

Løpeenheten blir skadet hvis pumpehuset vipper under fjerning og presser mot løpeenheten.

▶ Plasser pumpen vertikalt før du fjerner pumpehuset. På denne måten kan egenvekten til pumpehuset ikke presse mot løpeenheten.
▶ Trekk motorblokken forsiktig og rett av fra pumpehuset.
▶ Vær like forsiktig når du setter den sammen.

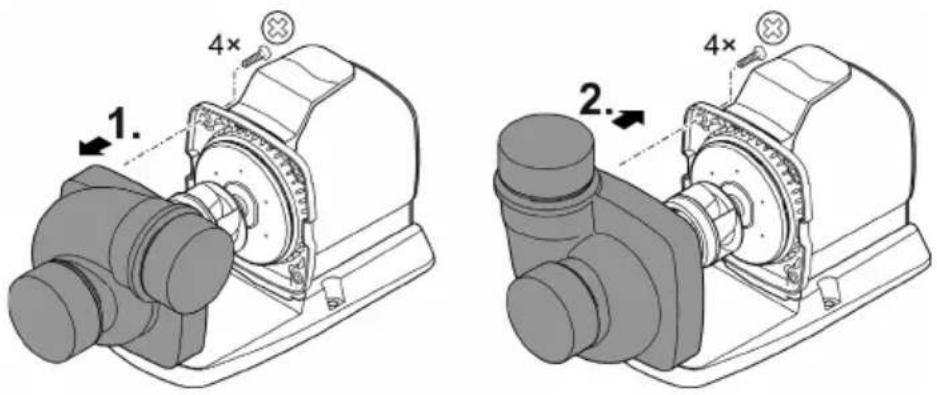

Dersom påkrevd dreier man pumpehuset for å endre posisjonen til pumpeutgangen 90°.

• Pumpehuset kan kun monteres i de to viste stillingene.
• Sett sammen pumpen i omvendt rekkefølge.
• Tiltrekkingsmoment for alle løsnede skruer: 3 Nm

1. 4× 2. 4×

AMX0227

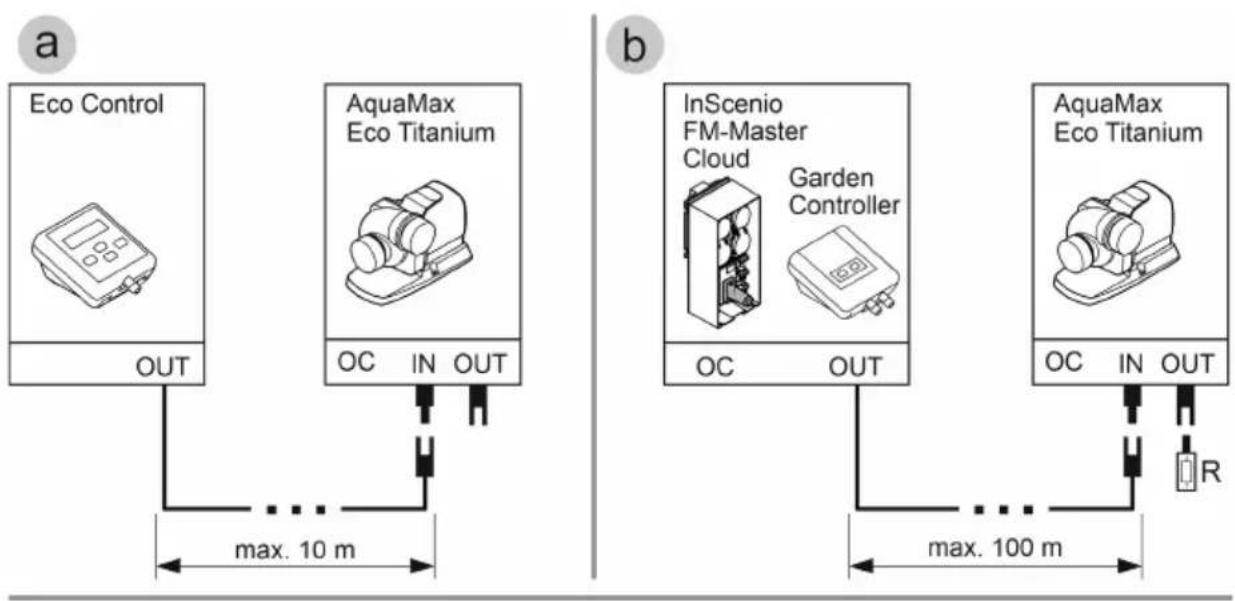

Tilkobling av styringen

Pumpen kan drives med eller uten styring.

• Med styringen kan du regulere effekten til pumpen.
- Uten styring går den innkoblede pumpen permanent med full effekt.

Informasjon om dette finner du på www.oase.com i området "Smart hagestyring og belysning".
        A["Eco Control"]
        B["AquaMax Eco Titanium"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AQUA Max Eco Titanium"] --> G["IN OUT"]
        G --> H["AC"]
        I["In Scenio FM-Master Cloud"] --> J["OUT"]
        K["Garden Controller"] --> L["AC"]
        M["AquaMax Eco Titanium"] --> N["IN OUT"]
        N --> O["AC"]
        P["AC"] --> Q["max. 100 m"]
        Q --> R["R"]
    end
    subgraph b
        S["In Scenio FM-Master Cloud"] --> T["OUT"]
        U["Garden Controller"] --> V["AC"]
        W["AquaMax Eco Titanium"] --> X["IN OUT"]
        X --> Y["AC"]
        Z["AC"] --> AA["max. 100 m"]
        AA --> AB["R"]
    end

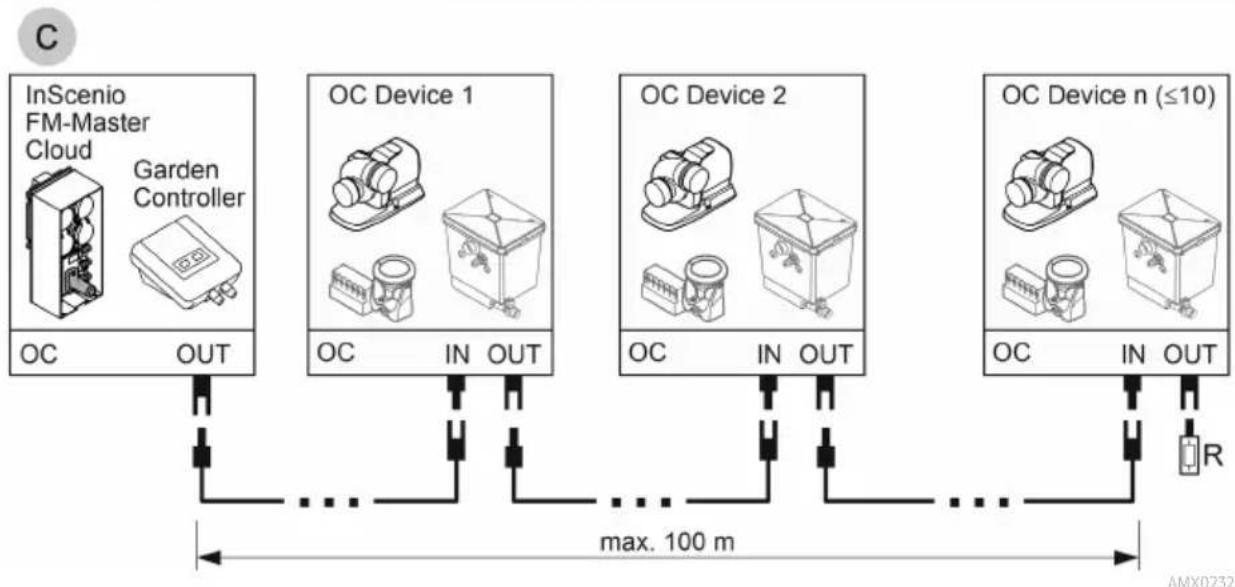


Apparatet blir skadet hvis det kommer vann inn i kontaktene.

▶ Tildel pluggforbindelsen eller sett på beskyttelseshetten.
▶ Gummipakningen må være ren og sitte nøyaktig tilpasset.
En skadet gummipakning må skiftes ut. Hvis pluggforbindelsen løsnes, må en eldre gummipakning (> 2 år) skiftes ut.
▶ Sikre pluggforbindelsen eller beskyttelseshetten alltid med begge skruene.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

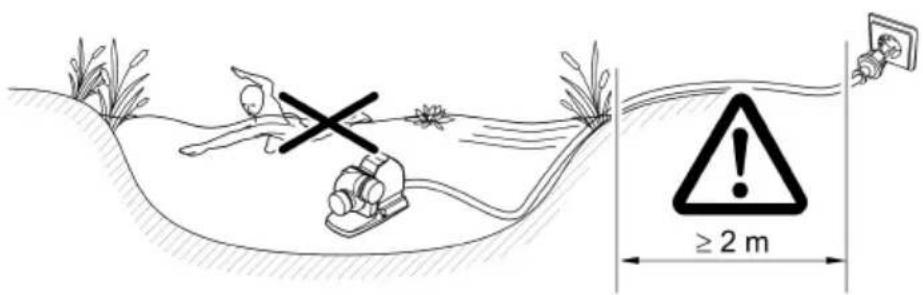

Stille opp apparatet nedsenket i vannet

• Strømledninger eller stikkontakter må være plassert minst 2 m fra vann.
• Ved oppsett av pumpen i et pumpekammer (anbefalt):

- I en badedam eller et basseng hvor det kan oppholde seg personer, må pumpekammeret settes opp minst 2 m fra vann.

• Sett opp pumpen vannrett.
• Skru fast foten på bunnen av pumpekammeret for at pumpen skal stå støtt.

- Ved oppsett av pumpen uten pumpekammer:

— Plasser pumpen vannrett på et fast og slamfritt underlag.

• Pumpen må kun benyttes när den er helt nedsenket under vann.
• Hvis vannet er gjørmete eller skittent, anbefaler vi å installere pumpen eller komponentene som er koblet til sugesiden (skimmer, satellittfilter, gulvavløp osv.) høyere enn gulvet. Dette reduserer innsugingen av partikler, noe som øker levetiden til løpeenheten.

≥2 m

AMX022 ^®

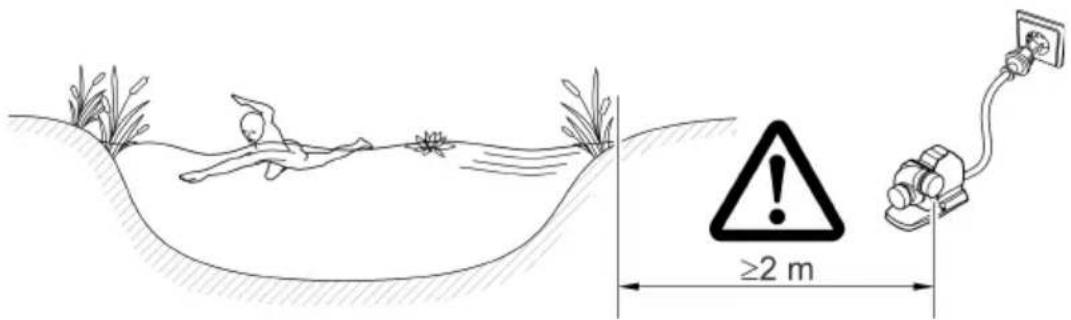

Plassere pumpe tört

• Strømledninger eller stikkontakter må være plassert minst 2 m fra vann.
• I en badedam eller et basseng hvor det kan oppholde seg personer, må pumpen settes opp minst 2 m fra vann.
• Plasser pumpen vannrett på et fast underlag.
• Sørg for at pumpen står stødig. Skru foten fast i underlaget dersom påkrevd.
• Beskytt pumpen mot direkte sollys.
• Maksimalt tillatt omgivelsestemperatur må overholdes. Ved behov må du sørge for tvungen kjøling. (→ Apparatinformasjon)

≥2 m

AMX0226

NO

Koble til trykksiden/sugesiden

ADVARSEL

Pumpeenheten roterer svært hurtig. Det kan forekomme alvorlige skader som følge av avkutting av kroppsdeler, dersom du griper inn i åpningen til sugestussen eller trykkstussen.

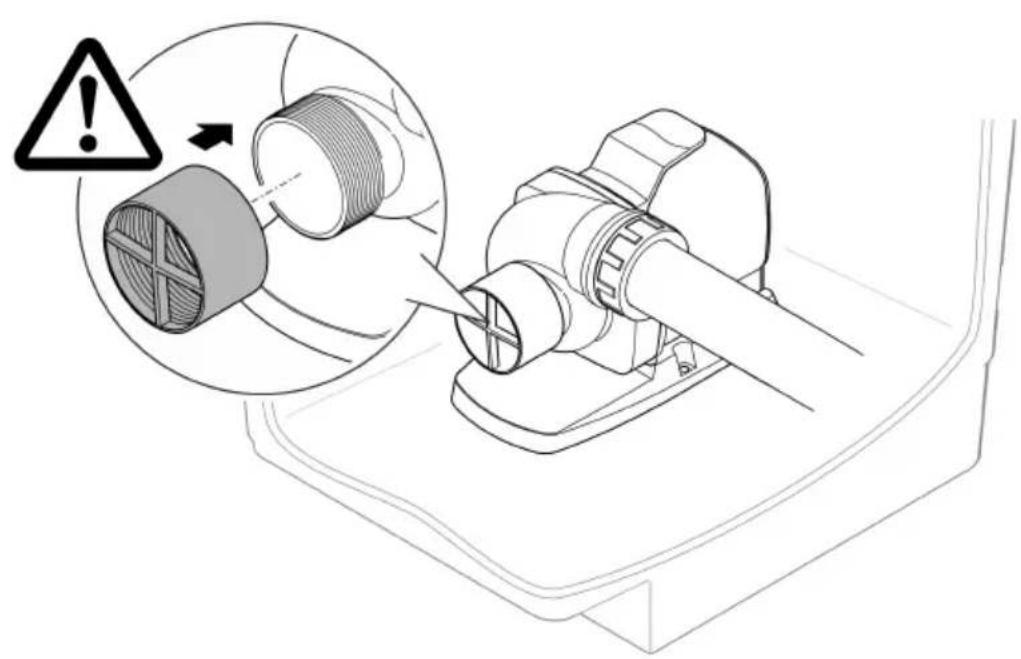

Når ingen rør er tilkoblet sikrer du sugestussen/trykkstussen med en berøringsbeskyttelse. Berøringsbeskyttelse er tilgjengelig som tilbehør.
▶ Plasser pumpen i et pumpekammer. Sikre pumpekammeret mot uvedkommende tilgang (läs tilgangen med en lås eller skru fast).

Apparatet blir ødelagt når det brukes med en dimmer. Den inneholder ømfintlige elektriske komponenter.

Pumpen må ikke tørrkjøres. Hvis ikke kan pumpen bli ødelagt.

- Slå på: Stikk nettpluggen inn i stikkontakten.

Under oppstart og deretter under drift, fullfører pumpen hver 20 ... 40 minutter automatisk en forprogrammert selvtest (Environmental Function Control (EFC)). Pumpen oppdager om den tørrkjøres/blokkeres eller om den befinner seg nedsenket i vann. I tilfelle tørrkjøring/blokkering slår pumpen seg automatisk av etter ca. 60 til 120 sekunder. Avbryt ved feil avbryt strømtilførselen, kjør vann gjennom pumpen eller fjern blokkeringen. Deretter kan apparatet settes i drift igjen.

Rengjøring og vedlikehold

FORSIKTIG

Fare for personskader ved uventet oppstart. Overvåkingsfunksjoner i apparatet kan slå av apparatet og slå det på igjen automatisk.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

Rengjøre apparatet

LES DETTE

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

▶ Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

i Rengjør apparatet ved behov, men minst 2 ganger årlig.

- Spesielt løpehjulenheten og pumpehuset må rengjøres på pumpen.

- Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:

- Pumperengjøringsmiddel PumpClean fra OASE.

- Eddik- og klorfritt husholdningsrengjøringsmiddel.

- Skyll av alle deler grundig med klart vann etter rengjøring.

Rengjøre/bytte løpehjul

ADVARSEL

Pumpeenheten roterer svært hurtig. Det kan forekomme alvorlige skader som følge av avkutting av kroppsdeler, dersom du griper inn i åpningen til sugestussen eller trykkstussen.

▶ Trekk ut nettstøpslet før du utfører arbeid på apparatet.

LES DETTE

Løpehjulet føres inn i motorblokken gjennom et lager. Dette lageret er en slitedel og skal skiftes samtidig med løpehjulet.

▶ Skifte av lager krever spesielle kunnskaper og verktøy. Skift lageret hos en OASE-faghandel eller send pumpen din til OASE.

LES DETTE

Løpehjulet inneholder en sterk magnet som tiltrekker seg magnetiske partikler (f.eks. jernspon). Partikler som ikke fjernes kan forårsake ugjenopprettelige skader på løpehjul og motorblokk.

▶ Før montering må klebende partikler fjernes grundig fra løpehjulenheten.

LES DETTE

Løpeenheten blir skadet hvis pumpehuset vipper under fjerning og presser mot løpeenheten.

▶ Plasser pumpen vertikalt før du fjerner pumpehuset. På denne måten kan egenvekten til pumpehuset ikke presse mot løpeenheten.
▶ Trekk motorblokken forsiktig og rett av fra pumpehuset.
▶ Vær like forsiktig når du setter den sammen.

• Foreta demontering av rør på sugesiden og trykksiden.

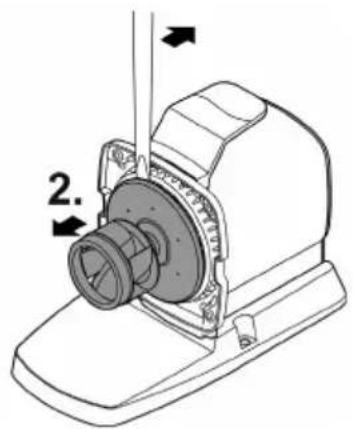

• Vipp eventuelt løpehjulenheten forsiktig ut med en skrutrekker med bredt blad.
• Etter å ha fjernet løpehjulet, rengjør du alle delene under rennende vann.

- Et nedslitt eller skadd løpehjul må skiftes ut.

- Sett sammen pumpen i omvendt rekkefølge.

- Tiltrekkingsmoment for alle løsnede skruer: 3 nm.

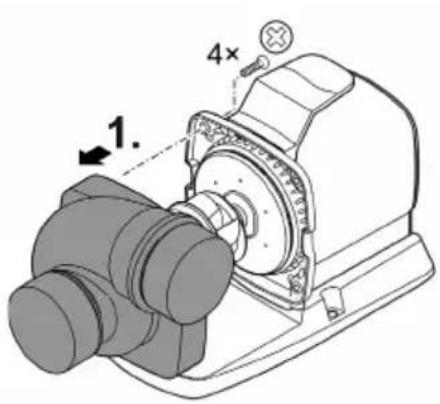

• Demonter motorblokken som vist på illustrasjonen.
• Rengjør komponentene med en børste under rent vann.
• Kontroller alle deler med hensyn til skade. Skadde eller slitte deler må skiftes ut.
• Monter motorblokken i omvendt rekkefølge.

1. 4×

2.

AMX0228

Lagring/overvintring

Apparatet er ikke frostsikkert og må demonteres og lagres innendørs hvis man forventer frost. Slik lagrer du apparatet riktig:

• Rengjør apparatet grundig.
- Kontroller apparatet for skader og skift ev. ut skadde deler.
- Oppbevar pumpen nedsenket i vann og frostfritt.
- Beskytt åpne pluggforbindelser mot fuktighet og smuss.

Utbedrefeil

Feil	Mulig årsak	Utbedring
Pumpen starter ikke	Nettspenning mangler	Kontroller nettspenningenKontroller tilførselsledningerSlå på pumpen
Pumpen pumper ikke	Kraftig vanntilsmussing	Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Løpeenheten er blokkert	Trekk ut kontakten og fjern blokkeringen.Deretter slår du pumpen på igjen.
Pumpekapasitet for lav	Løpeenheten går tregt	Rengjør løpehjulet
	For høye rørtap	Bruk større rørdiameterReduser rørlengden så mye som muligUnngå unødvendige bend og koblinger
Pumpen slår seg av etter kort brukstid	Kraftig vanntilsmussing	Rengjør pumpen. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Vanntemperaturen er for høy	Påse at vanntemperaturen ikke overstiger + 35 °C. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Omgivelsestemperatur for høy	Overhold den maksimalt tillatte omgivelsestemperaturen. Når motoren er kjølt ned slår pumpen seg automatisk på igjen.
	Løpeenheten er blokkert	Trekk ut kontakten og fjern blokkeringen.Deretter slår du pumpen på igjen.
	Pumpen har kjørt tørr	Fyll opp pumpen med vann. Dykk appara-tet helt under når det brukes i dammen.

Slitedeler

• Løpehjul
- Lager i motorblokk

Reservedeler

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.

• Drivenhet
• Lager i motorblock

Reservdelar
