MANUAL DE UTILIZARE AquaMax Eco Titanium 33000 OASE

RO Instructiuni de folosință

Despre acest manualul de utilizare

Acest manual de utilizare este valabil pentru:

Descrierea produsului

Număr articol

AquaMax Eco Titanium 33000

95095, 95910

Traducerea instructiunilor originale

Indicații de securitate

Conexiunea electrică

• Pentru instalația electrică din exterior se aplică dispoziții speciale. Instalația electrică poate fi executată numai de către un electrician calificat.
• Datorită pregătirii de specialitate, cunoștințelor și experienței, electricianul este calificat și are permisiunea să execute instalații electrice în exterior. Acesta identifică posibilele pericole și respectă normele, prevederile și dispozițiile regionale și naționale.
  — Pentru întrebări și probleme, vă rugăm să vă adresați unui electrician specializat.
• Racordati aparatul numai dacă datele electrice ale aparatului coincid cu cele ale instalației de alimentare cu energie electrică.
• Conectați aparatul numai la o priză instalată corect.
• Asigurați-vă de securizarea aparatului cu un dispozitiv de protecție împotriva curenților vagabonzi (RCD) și împotriva curenților vagabonzi măsurați de maxim 30 mA.
• Cablurile prelungitoare și distribuitoarele de energie electrică (de exemplu reglete de prize) trebuie să fie compatibile pentru utilizarea în aer liber (cu protectie împotriva stropilor de apă).
• Protejati stecărele și conectorii liberi împotriva umidității.

RO

Functionare sigură

• Deconectați de la rețeaua electrică toate aparatele electrice din apă, înainte de a introduce mâna în apă. Nerespectarea acestui lucru poate duce la vătămări grave sau la moarte prin electrocutare.
• Nu utilizati aparatul în cazul în care cablurile electrice sau carcasa sunt deteriorate.
• Eliminați aparatul dacă cablul de alimentare este deteriorat. Cablul de alimentare al acestui aparat nu poate fi înlocuit.
• Unitatea de funcționare din aparat conține un magnet cu un câmp magnetic intens, care poate influența stimulatorul cardiac sau defibrilatoarele (ICD) implantate. Păstrați o distanță de cel puțin 0,2 m între implant și magnet.
• Nu trageți niciodată de cablurile de alimentare. În special, nu transportați niciun aparat de cablu.
• Pozați cablurile astfel încât să fie protejate împotriva deteriorărilor și să nu se împiedice nimeni de acestea.
• Nu efectuați niciodată modificări tehnice ale aparatului.
• Acest aparat poate fi utilizat de copii cu vârste peste 8 ani, precum și de persoane cu abilități fizice, senzoriale sau mentale reduse sau lipsă de experiență și cunoștințe, dacă sunt suprave-gheate și au fost instruite cu privire la utilizarea în siguranță a aparatului și au înțeles perico-lele implicate. Copiii nu au voie să se joace cu aparatul. Nu este permisă efectuarea lucrărilor de curățenie și întreținere de către copii, decât dacă aceștia au cel puțin 8 ani și sunt suprave-gheati.
• Executați la aparat numai lucrările care sunt descrise în aceste instrucțiuni.
• Utilizați numai piese de schimb și accesorii originale.
• În caz de probleme, contactați serviciului autorizat pentru clienti sau OASE.

Utilizarea în conformitate cu destinația

Utilizați produsul descris în acest manual doar după cum urmează:

- Pentru pomparea apei obișnuite pentru sisteme de filtrare, sisteme cascadă și sisteme pârâu.

- Cu respectarea datelor tehnice. (→ Date despre dispozitiv)

- Cu respectarea valorilor admisibile pentru apă. (→ Valori permise ale apei)

Pentru aparat sunt valabile următoarele restricții:

• A nu se utiliza în iazuri tip piscină!
• Nu se va utiliza niciodată fără debit de apă.
• Nu utilizati aparatul în combinație cu substanțe chimice, alimente, substanțe inflamabile, explozive sau lichide, altele decât apa.
• A nu se racorda la sursa casnică de alimentare cu apă.
• Nu utilizati în scopuri industriale.
• Conform Compatibilității Electromagnetice, acesta este un aparat de clasă A. Într-un mediu rezidențial, aparatul poate provoca interferențe radio. Depinde de utilizator să ia măsurile adecvate.

Descrierea produsului

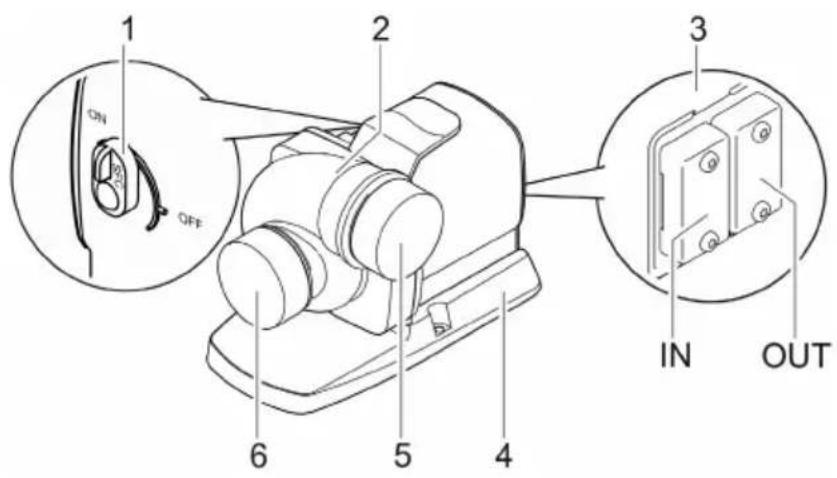

Vedere de ansamblu

1 2 3 IN OUT OFF 5 4 6

AMX0224

1 Pornirea/oprirea Seasonal Flow Control (SFC)

- Comutatorul nu are nicio funcție atunci când sistemul de comandă este conectat. În acest caz, SFC este pornit sau oprit prin intermediul sistemului de comandă.

2 Carcasă pompă

Carcasa pompei poate fi rotită cu 90°.

3 Conexiune comandă

• Pentru operarea pompei este necesar dispozitivul de comandă OASE Eco Control (accesoriu).
• Alternativ, pompa poate fi integrată într-o rețea OASE Control.
• Informații în legătură cu OASE Control găsiți la www.oase.com.

4 Picion aparat

Asigură un suport stabil, este posibilă înșurubarea în sol.

5 leşire

(ștuț de presiune) Pentru a vă proteja împotriva rănilor grave în timpul funcționării pom-

6 Intrare

(ștuț de aspirare)

Pentru a vă proteja împotriva rănilor grave în timpul funcționării pom-

pei, montații capacul de protectie imediat după ce ați îndepărtat

teava racordată.

RO

Simbolurile de pe aparat

IP68

Aparatul este etanşat împotriva prafului și a apei până la 4 m.

Protejați aparatul împotriva razelor directe ale soarelui.

Nu eliminați aparatul împreună cu deșeurile menajere obișnuite.

Citiți instrucțiunile de utilizare.

Seasonal Flow Control (SFC)

Folosiți funcția SFC pentru ajustarea smart a cantității de apă sau a înălțimii de pompare, în funcție de temperatura apei. Astfel puterea pompei se adaptează la ecologia iazului respectiv pe tot parcursul anului și susține biologia iazului prin circulația apei în funcție de temperatură (regimul de funcționare larnă, Tranzitie și Vară).

- Dacă SFC este activat pompa deosebește ...

• regimul larnă, minimum (temperatura apei mai mică de +10 °C)
• regimul Tranzitie, medium (temperatura apei între +10 ... +17 °C)
• regimul Vară, maximum (temperatura apei mai mare de +17 °C)

Pentru vizualizarea liniilor caracteristice vă rugăm accesati sectiunea de produse „Pompe de iaz” de pe pagina web www.oase.com.

• Activați funcția SFC doar după scufundarea aparatului!
• În cazul utilizării unui separator sau a unui filtru satelit recomandăm dezactivarea funcției SFC, în funcție de instalația folosită.
• În momentul livrării aparatului funcția SFC este oprită.

Date tehnice

Date despre dispozitiv

Descriere			AquaMax Eco Titanium 33000
Tensiune de conexiune		V c.a.	220 ... 240
Frecvența rețelei		Hz	50/60
Putere consumată		W	30 ... 145
Sistem de comandă prin			Oase Control (OC), Eco Control
Intrare	Filet de conexiune		G2 12
	pentru conductă		DN63
Ieșire	Filet de conexiune		G2 12
	pentru conductă		DN63
Temperatură permisă a apei (instalare prin imersie)		°C	+4 ... +35
Temperatura maximă admisă a mediului ambiant în cazul convectiei naturale (amplasare uscată)		°C	+30
Temperatura maximă admisă a mediului ambiant în cazul răcirii forțate (instalare pe uscat)		°C	+40
Debitul max. de pompare		l/h	33000
Înălțime max. de pompare		m	3,5
Dimensiune maximă a granulației murdăriei grosiere		mm	6
Adâncimea max. de scufundare		m	≤ 4
Lungime cablu		m	10
Dimensiuni	Lungime	mm	275
	Lățime	mm	176
	Înălțime	mm	200
Masa		kg	9,2

Caracteristicile pompei

(→ Caracteristicile pompei, 354)

Valori permise ale apei

Tip		Apă proaspătă	Apă de piscină	Apă sărată
Valoare pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Duritate	DH	8 ...15	8 ...15	20 ...30
Clor liber	mg/l	<0,3	<0,6	<0,3
Conținut de cloruri	mg/l	<250	<250	<22000
Conținut de sare	%	<0,4	<0,4	<4
Total resturi uscate	mg/l	<50	<50	<50
Temperatură	°C	+4 ...+35	+4 ...+30	+4 ...+28

Amplasarea și racordarea

Pompa poate fi instalată imersată (în apă) sau pe uscat (afară din apă).

Utilizarea pompei este admisă numai prin respectarea valorilor date ale apei. (→ Valori permise ale apei)

- Apa de piscină sau apa sărată pot influența negativ echipamentul optic al aparatului. Aceste influențe negative sunt excluse din condițiile de garanție pentru produs.

AVERTIZARE

Accidente grave sau deces la utilizarea aparatului într-un bazin de înot. Din cauza pieselor electrice defecte ale aparatului, apa se află sub tensiune electrică periculoasă.

▶ Utilizați aparatul numai dacă în apă nu se află nicio persoană.

ATENTIE

Componente rotative în zona ștuțului și a ștuțului de presiune. Sunt posibile accidente dacă atin- geti ștuțurile.

Respectați în special următoarele: Un aparat oprit din cauza suprasarcinii poate porni în mod neașteptat!

▶ Nu introduceți mâna în orificiul ștuțului de aspirație sau al ștuțului de presiune, atunci când ștecherul este introdus în priză.
În cazul în care ștuțurile sunt accesibile în timpul funcționării, de exemplu când nu sunt conectate furtunuri, asigurați ștuțurile cu o protecție împotriva atingerii. Protecția împotriva atingerii este disponibilă ca accesoriu.

Evitați expunerea la lumina soarelui pe termen lung a componentelor aparatului, în caz contrar survine pericolul deteriorării aparatului. Utilizați un capac de protecție dacă este necesar.

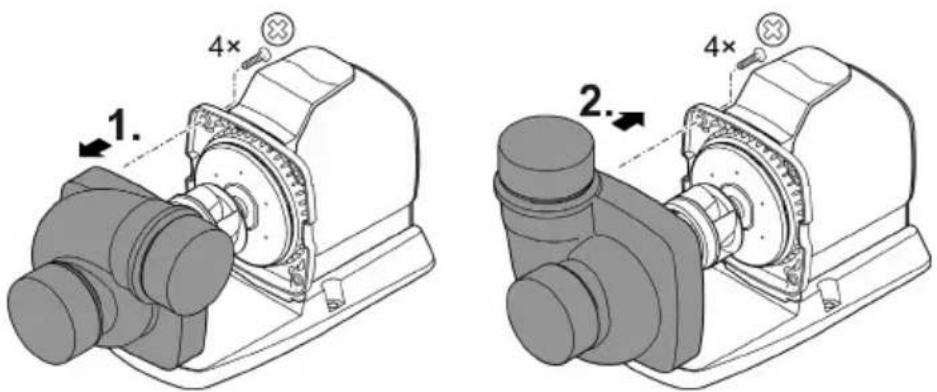

Rotirea carcasei pompei

AVIZ

Unitatea de bază se deteriorează dacă, atunci când este scoasă, carcasa pompei este înclinată și apasă pe unitate.

Înainte de a scoate carcasa pompei, așezați pompa vertical. Astfel carcasa pompei nu mai apasă cu greutatea sa proprie pe unitatea de bază.
▶ Cu atenție, trageți blocul motorului drept din carcasa pompei.
▶ Procedați cu la fel de multă grijă și la montare.

Dacă este necesar, puteți roti carcasa pompei pentru a modifica cu 90° poziția ieșirii pompei.

• Carcasa pompei poate fi montată numai în cele două poziții reprezentate.
• Asamblati pompa în ordine inversă.
• Cuplu de strângere pentru toate şuruburile desfăcute: 3 Nm

1. 4× 2. 4×

AMX0227

RO

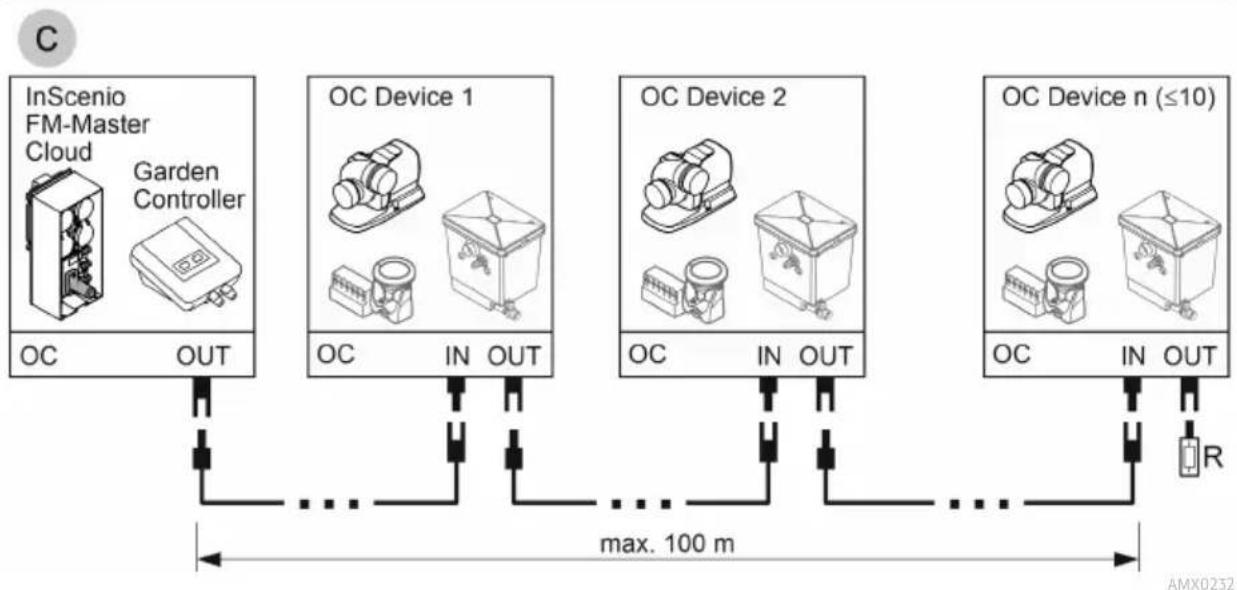

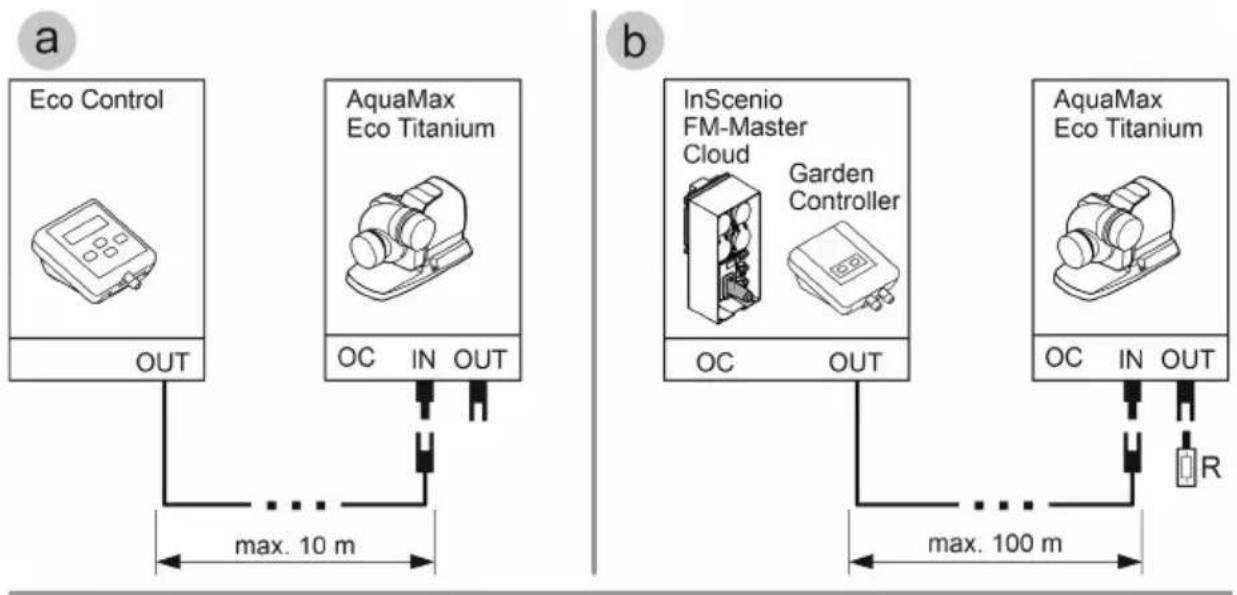

Conectarea sistemului de comandă

Pompa poate fi utilizată cu sau fără unitate de comandă.

• Folosiți unitatea de comandă pentru reglarea puterii pompei.
• În lipsa unității de comandă pompa pornită funcționează în mod continuu la putere maximă.

Unitățile de comandă compatibile (accesoriu):

- Eco Control

Unitate de comandă smart pentru pompă.

- Incenio FM-Master Cloud

Folosiți aplicația „OASE Control” pentru operarea a maxim 10 aparate OASE dotate cu sisteme de control (pompe, filtre, lumini).

Pentru mai multe informații vă rugăm consultați sectiunea „Operarea smart a aparatelor și a luminilor” de pe pagina web www.oase.com.
        A["Eco Control"]
        B["AquaMax Eco Titanium"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AQUA Max Eco Titanium"] --> G["IN OUT"]
        G --> H["AC"]
        I["In Scenio FM-Master Cloud"] --> J["GC"]
        K["Garden Controller"] --> L["GC"]
        M["AquaMax Eco Titanium"] --> N["IN OUT"]
        N --> O["R"]
    end
    subgraph b
        P["Out"]
        Q["Out"]
        R["Out"]
        S["Out"]
        T["Out"]
        U["Out"]
        V["Out"]
        W["Out"]
        X["Out"]
        Y["Out"]
        Z["Out"]
    end

- Asigurați-vă de faptul că la o rețea OASE Control (varianta B, C) este racordată o rezistență de capăt R. Aceasta este inclusă în pachetul de livrare InSenio FM-Master sau Garden Controller.

AVIZ

Aparatul se deteriorează dacă pătrunde apă în conectorul cu ștecher.

▶ Racordati racordul tip stecher sau montați capacul de protectie.
- Asigurați-vă de starea curată și de fixarea corespunzătoare a garniturii de etanșare din cau-ciuc.
Înlocuiti garnitura de etanşare din cauciuc deteriorată. În cazul slăbirii racordului tip ştecher înlocuiti garniturile de etanşare din cauciuc mai vechi (> 2 ani).
▶ Fixați racordul tip stecher sau capacul de protectie întotdeauna cu ambele şuruburi.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

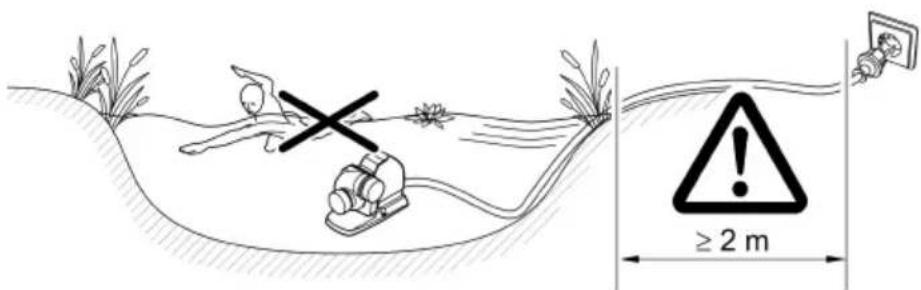

Amplasare aparat imersat

• Cablurile de rețea și prizele de conectare la rețea trebuie să se afle la o distanță de minimum 2 m față de apă.
• Dacă instalati pompa în compartimentul pompei (recomandare):
• În cazul bazinului de înot sau a piscinei în care se pot afla persoane, așezați compartimentul pompei la minimum 2 m distanță față de apă.
• Aşezati pompa orizontal.

• Înşurubați piciorul aparatului ferm în partea inferioară a compartimentului pompei, astfel încât pompa să aibă o poziție sigură.

• Dacă instalați pompa fără compartimentul pompei:

• Aşezati pompa orizontal pe o fundatie solidă, fără noroi.
• Asigurați pompei o poziție stabilă.

- Actionați pompa numai atunci când este complet scufundată în apă.

- Recomandăm ca, în caz de apă cu conținut de nămol sau de impurități montați pompa și componentele racordate la partea de aspirație (separator, filtru satelit, rigola inferioară) pe un support de pe podea. Astfel scade cantitatea de particule aspirate, ceea ce facilitează creșterea duratei de viață a aparatului.

≥ 2 m

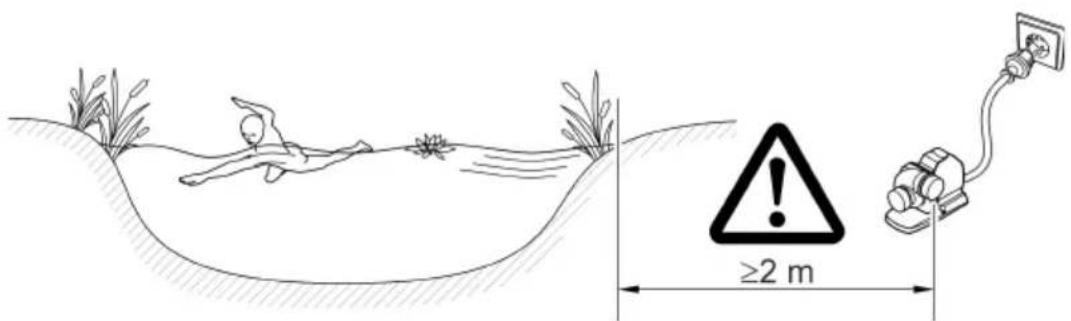

Amplasare pompă uscată

• Cablurile de rețea și prizele de conectare la rețea trebuie să se afle la o distanță de minimum 2 m față de apă.
• În cazul bazinului de înot sau a piscinei în care se pot afla persoane, așezați pompa la minimum 2 m distanță față de apă.
• Asezați pompa orizontal pe o fundație solidă.
• Asigurati pompei o poziție stabilă. Eventual înșurubați strâns piciorul aparatului în sol.
• Protejati pompa împotriva razelor directe ale soarelui.
• Respectați temperatura maximă admisă a mediului înconjurător. Dacă este cazul asigurați o răcire forțată. (→ Date despre dispozitiv)

≥2 m

AMX0226

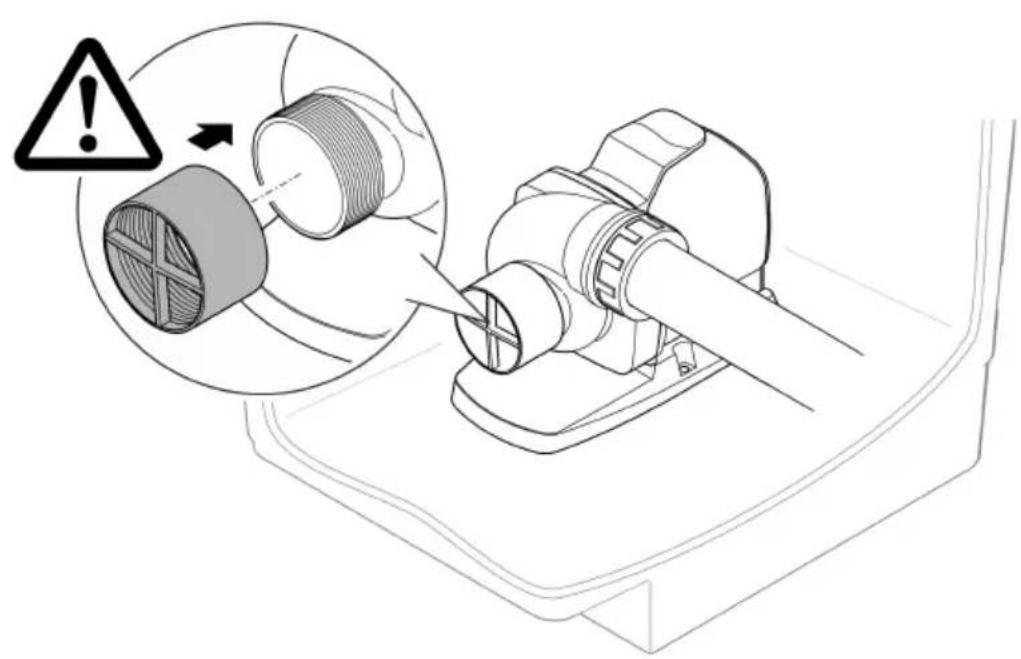

Racordarea părții de presiune/aspirare

AVERTIZARE

Rotorul se rotește repede. Există pericolul de răniri grave prin secționarea membrelor, dacă apucați deschizătura ștuțului de aspirare sau a ștuțului de presiune.

▶ Asigurați ștuțul de aspirare/presiune cu o protectie împotriva atingerii dacă nu este conectată nicio țeavă. Protectia împotriva atingerii este disponibilă ca accesoriu.
▶ Aşezati pompa în compartimentul pompei. Asigurați compartimentul pompei împotriva accesului nepermis (blocati accesul cu un lacăt sau prin înșurubare).

Punerea în funcțiune

AVIZ

Aparatul se distruge, dacă este acționat cu un reostat. Conține componente electrice sensibile.

▶ Nu conectați aparatul la o alimentare cu curent cu intensitate reglabilă.

AVIZ

Nu este permisă funcționarea la uscat a pompei. În caz contrar, survine riscul deteriorării pompei.

▶ Acționați pompa numai atunci când este complet scufundată în apă sau amorsată.

Activare / dezactivare

• Activare: Introduceți stecărul în priză.
• Aparatul porneşte imediat.
• Dezactivare: Scoateți stecărul din priză.

În cazul punerii în funcțiune și ulterior în regimul de funcționează pompa rulează automat un autotest preprogramat la fiecare 20 ... 40 de minute (Environmental Function Control (EFC)) (Controlul funcției de mediu (EFC).. Pompa recunoaște dacă este în starea de funcționare uscată/blocare sau în stare de imersiune. În cazul funcționării uscate/blocării, pompa se oprește automat după aprox. 60 până la 120 de secunde. În caz de defectiune, întrerupeți alimentarea cu tensiune electrică și „amorsați pompa”, respectiv îndepărtați obstacolul. Apoi, aparatul poate fi repus în funcțiune.

Curățarea și întreținerea

ATENTIE

Pericol de accidentare prin pornire neanticipată. Funcțiile de monitorizare internă a echipamentului pot decupla și recupla autonom echipamentul.

Înainte de a lucra la aparat scoateți fișa de alimentare din priză.

Curățați aparatul

AVIZ

Nu utilizați agenți de curățare agresivi sau soluții chimice. Aceste substanțe pot să deterioreze carcasa, să afecteze funcționarea aparatului și sunt toxice pentru animale, plante și mediul înconjurător

▶ Dacă este posibil, curățați aparatul cu apă curată și o perie moale sau un burete; în caz de mur-dărie persistentă, utilizați agenții de curățare recomandați.

i Curățați aparatul în funcție de necesitate, dar cel puțin de 2 ori pe an. — La pompă, curățați în special unitatea de funcționare și carcasa pompei.

• Agenti de curățare recomandați în cazul depunerilor de calcar persistente:
• Detergent pentru pompe PumpClean de la OASE.
• Detergent casnic fără oțet și clor.
• După curățare clătiți temeinic toate piesele cu apă curată.

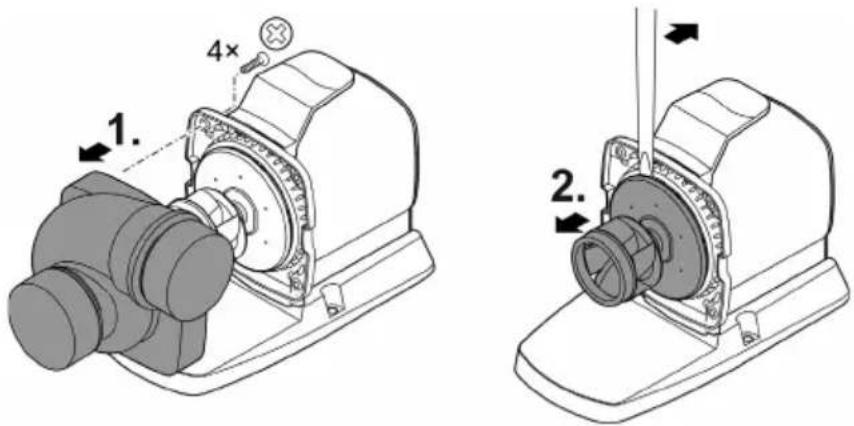

Curățați/ înlocuiti unitatea de funcționare

AVERTIZARE

Rotorul se rotește repede. Există pericolul de răniri grave prin secționarea membrelor, dacă apucați deschizătura ștuțului de aspirare sau a ștuțului de presiune.

Înainte de a lucra la aparat scoateți fișa de alimentare din priză.

AVIZ

Unitatea de funcționare este ghidată în blocul motor printr-un lagăr. Acest lagăr este piesă de uzură și trebuie să fie schimbat concomitent cu unitatea de funcționare.

▶ Schimbarea lagărului necesită cunoștințe și scule speciale. Dispuneți schimbarea lagărului de către reprezentantul comercial OASE sau trimitetți pompa la firma OASE.

AVIZ

Unitatea de funcționare conține un magnet puternic care atrage particulele magnetice (de ex. așchii de fier). Rămânerea de particule poate provoca deteriorări ireparabile la unitatea de funcți- onare și la motor.

Înainte de montare, curățați cu atenție unitatea de funcționare de particulele prinse.

AVIZ

Unitatea de bază se deteriorează dacă, atunci când este scoasă, carcasa pompei este înclinată și apasă pe unitate.

Înainte de a scoate carcasa pompei, așezați pompa vertical. Astfel carcasa pompei nu mai apasă cu greutatea sa proprie pe unitatea de bază.
▶ Cu atenție, trageti blocul motorului drept din carcasa pompei.
▶ Procedați cu la fel de multă grijă și la montare.

• Demontați tevile de pe partea de aspirare și de pe partea de presiune.
• Dacă este cazul, desprindeți cu o şurubelnită lată unitatea de funcționare.
• După ce ați scos unitatea de funcționare, curățați toate piesele sub jetul de apă de la robinet. — Înlocuiti unitatea de funcționare, dacă este uzată sau deteriorată.
• Asamblati pompa în ordine inversă.
• Cuplu de strângere pentru toate șuruburile desfăcute: 3 Nm.
• Dezasamblau blocul motor precum indicat pe figură.
• Curățați componentele cu o perie, sub jet de apă curată.
• Verificați toate piesele să nu prezinte deteriorări. Înlocuiti piesele deteriorate sau uzate.
• Pentru montarea blocului motor implementați instrucțiunile în ordine inversă.

1. 4× 2.

AMX0228

Depozitare/depozitare pe timp de iarnă

Aparatul nu este rezistent la îngheț și trebuie dezinstalat și depozitat, dacă este posibilă apariția înghetului.

Depozitați corect aparatul în felul următor:

• Curățați bine aparatul.
• Verificați aparatul dacă prezintă defectiuni și înlocuiti piesele defecte dacă este cazul.
• Depozitați pompa imersată și ferită de îngheț.
• Protejați contactele deschise cu fișe împotriva umidității și murdăriei.

Resetarea defectiunii

Defecțiune	Cauză posibilă	Remediere
Pompa nu pornește	Tensiunea de rețea lipsește	Verificați tensiunea de rețeaControlați conductorii de alimentarePornire pompă
Pompa nu transportă	Apă deosebit de murdară	Curățați pompa. După răcirea motorului pompa se reconectează automat.
	Unitatea de funcționare este blocată	Trageți fișa de rețea și înlăturați obstacolul. Apoi porniți pompa din nou.
Cantitate purjată insufici-entă	Rotorul este funcționează cu dificul-tate	Curățați unitatea de funcționare
	Pierderi prea mari în țevi	Alegeți diametre mai mare ale țevilorReduceți la minimumul necesar lungi-mea țeviiEvitați arcurile și piesele de legătură care nu sunt absolut necesare
Pompa se deconectează după un timp scurt de funcționare	Apă deosebit de murdară	Curățați pompa. După răcirea motorului pompa se reconectează automat.
	Temperatura apei prea ridicată	Respectați temperatura maximă a apei, de +35 °C. După răcirea motorului pompa se reconectează automat.
	Temperatură ambientală prea ridicată	Respectați temperatura maximă admisă a mediului ambiant. După răcirea motorului pompa se reconectează automat.
	Unitatea de funcționare este blocată	Trageți fișa de rețea și înlăturațiobstacolul. Apoi porniți pompa din nou.
	Pompa a funcționat uscat	Inundați pompa. La funcționarea în iaz, imersați complet aparatul.

RO

Consumabile

• Unitate de functionare
• Lagăr în blocul motor

Piese de schimb

(→ Piese de schimb, 📄 356)

Îndepărtarea deșeurilor

AVIZ

Nu este permisă eliminarea ca deșeu menajer a acestui aparat.

▶ Eliminați aparatul prin sistemul de colectare prevăzut în acest scop.
În cazul în care aveți întrebări, adresați-vă societăților locale de colectare a deșeurilor. Acolo primiți informații în legătură cu eliminarea corespunzătoare a aparatului.
▶ Faceți inutilizabil aparatul prin secționarea cablurilor.
