ПОСІБНИК КОРИСТУВАЧА AquaMax Eco Titanium 33000 OASE

UK Посібник з експлуатації

Докладніше про інструкцію з експлуатації

Цей посібник з експлуатації для:

Маркування продукту

Номер артикулу

AquaMax Eco Titanium 33000

95095, 95910

Оригінальний посібник з експлуатації.

Інструкція з техніки безпеки

Підключення до мережі

• Для електричних пристроїв на відкритому повітрі застосовуються спеціальні правила. Електромонтажні роботи може виконувати лише кваліфікований електрик.
  – Електрик повинен мати відповідну кваліфікацію, знання та досвід, і мати дозвіл проводити електромонтажні роботи на вулиці. Він повинен усвідомлювати можливу небезпеку та дотримуватися регіональних та національних стандартів, правил та норм.
  – У разі виникнення питань і проблем звертайтеся до кваліфікованого електрика.
• Під'єднуйте пристрій лише у випадку, якщо його електричні характеристики збігаються з даними джерела живлення.
• Підключайте пристрій тільки до правильно встановленої розетки.
• Пристрій має бути захищено диференційним вимикачем (RCD) з максимальним номінальним диференційним струмом 30 мА.
• Подовжувачі й розподільники (наприклад, колодки) повинні бути призначені для використання на відкритому повітрі (захищені від водяних бризок).
• Захистіть відкриті штекери та роз'єми від вологи.

Безпечна робота

• Перед тим, як занурити руки у воду, відключіть від мережі електроживлення усі пристрої, які знаходяться у воді. Це може призвести до серйозних травм або смерті від ураження електричним струмом.
• Не використовуйте пристрій у разі пошкодження електричних з'єднань або корпусу.
• Утилізуйте пристрій, якщо мережевий з'єднувальний кабель пошкоджено. Мере- жевий з'єднувальний кабель замінити неможливо.
• Турбіна пристрою містить у своїй конструкції магніт із сильним магнітним полем, що може вплинути на роботу кардіостимулятора або імплантованого дефібрилятора (ICD). Зберігайте відстань не менше 0,2 м між імплантатом і магнітом.
• Ніколи не тягніть за електричні кабелі. Не переносьте ніякі пристрої, тримаючи за кабель.
• Кабелі слід прокладати так, щоб захистити їх від пошкоджень і не створювати небезпеку падіння для людей.
• Не здійснюйте технічних змін у пристрої.
• Цей пристрій може використовуватися дітьми віком від 8 років, а також особами зі зниженими фізичними, сенсорними або розумовими здібностями або з відсутні-стю досвіду та знань, якщо вони при цьому знаходяться під наглядом або прой-шли інструктаж щодо безпечного користування пристроєм та розуміють усі наслідки небезпеки при роботі з ним. Діти не можуть гратися з приладом. Роботи з прибирання та технічного обслуговування не повинні виконуватися дітьми, якщо їм не виповнилося 8 років і якщо вони не перебувають під наглядом.
• Проводьте з пристроєм тільки ті роботи, які описані в цій інструкції.
• Використовуйте тільки оригінальні запасні частини і оригінальні комплектуючі.
• Якщо виникли проблеми, зверніться до уповноваженої служби обслуговування клієнтів або в компанію OASE.

Використання пристрою за призначенням

Використовуйте пристрій, описаний у цій інструкції, лише наступним чином:

• Для перекачування звичайної ставкової води для фільтрів, водоспадів та штучних струмків.
• Відповідно до технічних характеристик. (→ Технічні данні пристрою)
• З дотриманням дозволених параметрів якості води. (→ Допустимі характеристики води)

На прилад поширються наступні обмеження:

• Не використовувати у ставку, призначеному для плавання.
• Ніколи не експлуатувати без подачі води.
• Не використовуйте прилад разом із хімікатами, продуктами харчування, легко-займистими, вибухонебезпечними речовинами або іншими рідинами, крім води.

- Не підключати до водопроводу в будинку.

- Не для промислового використання.

- Відповідно до норм електромагнітної сумісності (EMC) - це пристрій класу А. У житлових районах пристрій може спричиняти радіоперешкоди. Користувач повинен вжити належних заходів.

Опис виробу

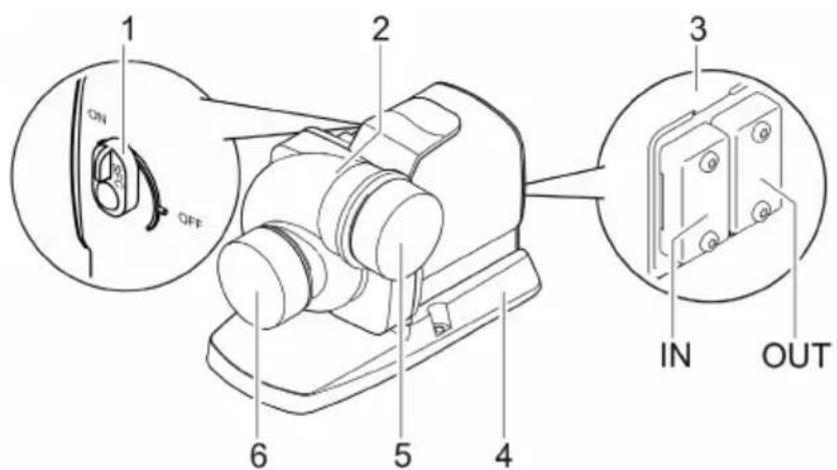

Огляд

1 ON OFF 2 3 IN OUT 4 5 6

AMX0224

1 Увімкнення / вимкнення Seasonal Flow Control (SFC)

- Перемикач не працює, коли підключено систему керування. SFC вмикається або вимикається за допомогою системи керування.

2 Корпус насоса

Корпус насоса можна повертати на 90°.

3 Роз'єм системи керування

• Для керування насосом потрібен блок керування OASE Eco Control (додаткове обладнання).
• В якості альтернативи насос можна інтегрувати у мережу OASE Control.
• Інформацію про OASE Control можна знайти на сайті www.oase.com.

4 Основа пристрою

Забезпечує стійке положення, можна прикручувати до землі.

5 Вихід

(нагнітальний патрубок) Для захисту від травм та поломок під час роботи насоса, од-

6 Вхід

(всмоктувальний патрубок)

UK

Символи на пристрої

IP68

Пристрій водонепроникний до 4 м і має захист від пилу.

Захищайте пристрій від дії прямих сонячних променів.

Заборонено утилізувати пристрій зі звичайним побутовим сміттям.

Прочитайте посібник з експлуатації.

Seasonal Flow Control (SFC)

Функція SFC здійснює інтелектуальне регулювання витрати або висоти подачі води в залежності від температури води. Таким чином потужність насоса прилаштовується до відповідного екологічного стану ставка й підтримує біологічну систему ставка за рахунок циркуляції води, яка залежить від температури (зимовий, міжсезонний і літній режими), упродовж усього року.

- За активованої функції SFC насос може розрізняти...

– зимовий режим, minimum (температура води менше +10 °C)
– міжсезонний режим, medium (температура води від +10 °C до +17 °C)
– літній режим, maximum (температура води вище +17 °C)

Відповідні характеристики можна знайти на www.oase.com у розділі «Ставкові насоси».

- Функцію SFC можна активувати лише тоді, коли пристрій занурений у воду!

- У разі використання скімера або супутнього фільтра може бути доцільно вимкнути функцію SFC.

- Функцію SFC деактивовано під час доставки.

Технічні характеристики

Технічні данні пристрою

Опис			AquaMax Eco Titanium 33000
Напруга мережі живлення		В змін.струму	220 ... 240
Частота мережі		Гц	50/60
Споживана потужність		Вт	30 ... 145
Керування через			Oase Control (OC), Eco Control
Вхід	З'єднувальна різьба		G212
	для трубопроводу		DN63
Вихід	З'єднувальна різьба		G212
	для трубопроводу		DN63
Допустима температура води (встановлення під водою)		°C	+4 ... +35
Максимально допустима температура навко-лишнього середовища при природній конвекції (встановлення в сухому місці)		°C	+30
Максимально допустима температура навко-лишнього середовища при примусовому охолодженні (встановлення в сухому місці)		°C	+40
Макс. потужність подачі		л/год	33000
Макс. висота подачі		м	3,5
Макс. розмір частинок бруду		мм	6
Макс. глибина занурення		м	≤4
Довжина кабелю		м	10
Розміри	Довжина	мм	275
	Ширина	мм	176
	Висота	мм	200
Маса		кг	9,2

Характеристики насоса

Допустимі характеристики води

Тип		Прісна вода	Вода для ба-сейну	Солона вода
Значення pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Жорсткість	DH	8 ... 15	8 ... 15	20 ... 30
Вільний хлор	мг/л	<0,3	<0,6	<0,3
Вміст хлоридів	мг/л	<250	<250	<22000
Вміст солі	%	<0,4	<0,4	<4
Загальний сухий залишок	мг/л	<50	<50	<50
Температура	°C	+4 ... +35	+4 ... +30	+4 ... +28

Встановлення та підключення

Насос можна встановлювати безпосередньо зануреним (у воді) або в сухому місці (поза водою).

Експлуатація насоса дозволена тільки з дотриманням вказаного об'єму води.

(→ Допустимі характеристики води)

- Вода для басейну й солона вода може здійснювати шкідливий вплив на оптику пристрою. Цей вплив виключає дію гарантії.

! УВАГА!

Пристрій може стати причиною серйозних травм або смерті, якщо він використовується в плавальному ставку. У воді може виникати небезпечна електрична напруга через несправні електричні деталі пристрою.

▶ Використовуйте прилад тільки якщо в воді немає людей.

ОБЕРЕЖНО

Деталі, що обертаються в зоні всмоктувального патрубка та напірного патрубка. Можнове отримання травм, якщо братись руками за патрубки.

Зверніть особливу увагу: Через перевантаження, пристрій що зупинився може рактово запуститися!

▶ Не торкайтесь отвору всмоктувального патрубка та напірного патрубка, коли мережевий штекер вставлений в розетку.
Якщо під час експлуатації доступ до патрубків відкритий, напр., якщо не під'єднані шланги, то патрубки необхідно закрити засобами захисту від торкання. Засоби захисту від пропонуються як додаткове обладнання.

① Не дозволяється піддавати компоненти пристрою впливу прямих сонячних променів протягом тривалого часу, оскільки це може призвести до їхнього пошкодження. За потреби використовуйте захисне покриття.

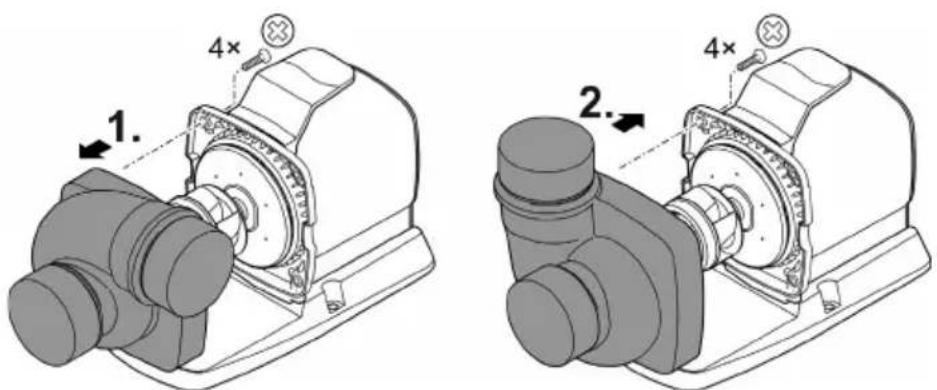

Поверніть корпус насоса

ПОВІДОМЛЕННЯ

Робоче колесо пошкодиться, якщо корпус насоса нахилити при його витягANNI та натиснути на робоче колесо.

▶ Перш ніж знімати корпус насоса, поставте насос у вертикальне положення. Так, щоб корпус насоса не натискав на робоче колесо власною вагою.
▶ Обережно витягніть блок двигуна прямо з корпусу насоса.
▶ Будьте так само обережні, коли складаєте назад.

У разі необхідності можна повернути корпус насоса, щоб змінити положення виходу насоса на 90°.

• Корпус насоса може бути змонтований тільки у двох наведених положеннях.
• Зберіть насос у зворотній послідовності.

– Момент затягування для всіх гвинтів: 3 Нм

1. 4× 2. 4×

AMX0227

UK

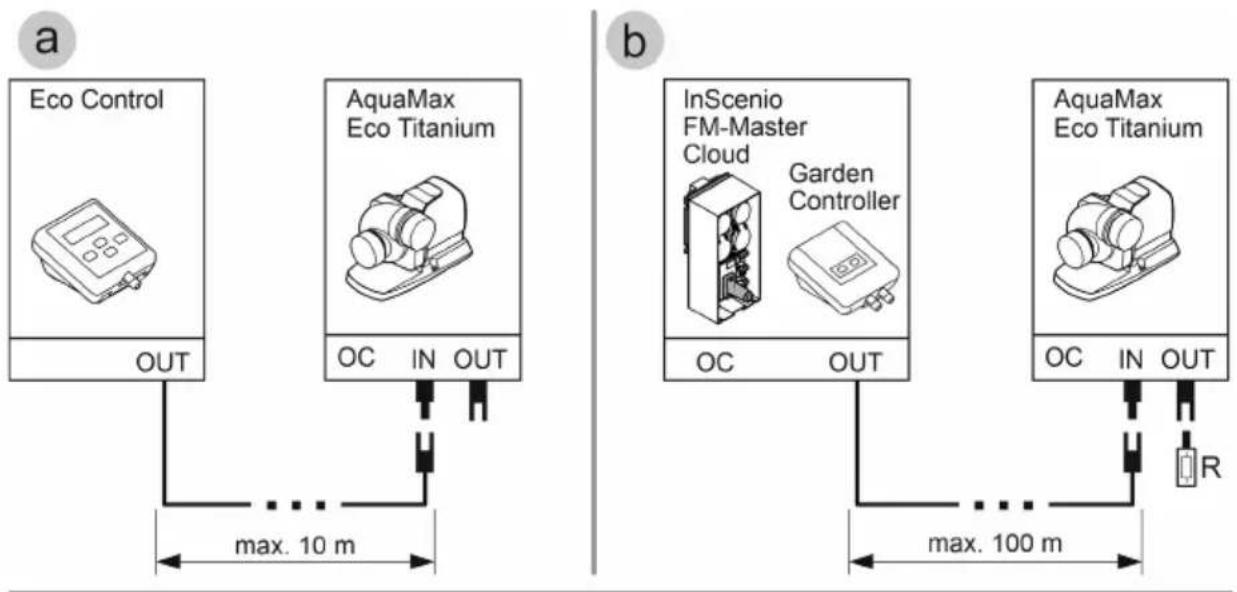

Підключення системи керування

Насос можна експлуатувати із системою керування або без неї.

• За допомогою системи керування можна регулювати потужність насоса.
• Без системи керування ввімкнений насос постійно працює на повній потужності.

Сумісні системи керування (приладдя):

- Eco Control

Інтелектуальна система керування для насоса.

- Incenio FM-Master Cloud

У застосунку «OASE Control» можна керувати макс. 10 пристроями з підтримкою OASE Control (насоси, фільтри, світильники).

Інформацію про це можна знайти на www.oase.com у розділі «Розумні садові системи керування й освітлення».
    subgraph_a["ECO Control"]
        A1["ECO Control"] --> OUTOUT
        OUTOUT -->|max. 10 m| Cloud
        A2["AquaMax Eco Titanium"] --> OCOUTOUT
    end
    subgraph_b["InScenio FM-Master Cloud"]
        B1["InScenio FM-Master Cloud"] --> OCOUTOUT
        OCOUTOUT -->|max. 100 m| Cloud
        B2["Garden Controller"] --> OCOUTOUT
        Cloud -->|max. 100 m| Cloud
        B3["AquaMax Eco Titanium"] --> OCOUTOUT
        OCOUTOUT -->|max. 100 m| Cloud
        Cloud -->|max. 100 m| Cloud
    end


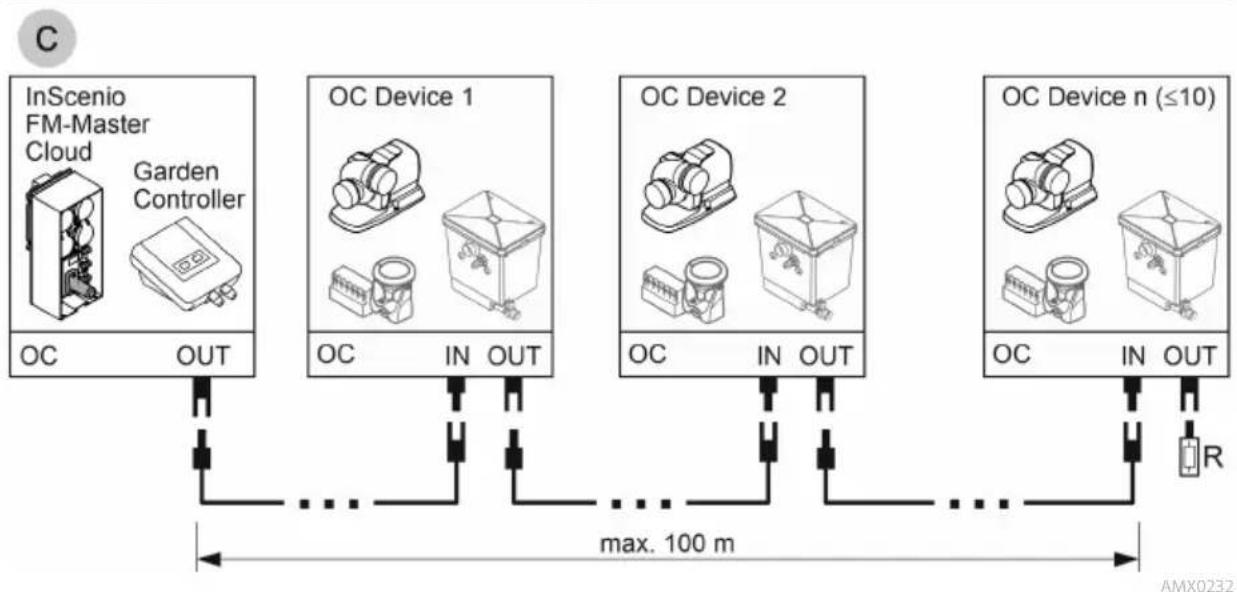

- Мережева структура OASE Control(варіант b,с) повинна закінчуватися кінцевим резистором R. Він входить до комплекту поставки InSenio FM-Master або Garden Controller.

ПОВІДОМЛЕННЯ

Коли вода потрапляє на штекерне з'єднання, пристрій пошкоджується.

▶ Закривайте штекерний з'єднувач або надягайте захисний ковпачок.
▶ Гумове ущільнення має бути чистим і щільно прилягати.
▶ Пошкоджену гумову прокладку слід замінити. Якщо штекерний з'єднувач буде від'єднано, старе гумове ущільнення слід замінити (> 2 роки).
Завжди фіксуйте штекерний з'єднувач або захисний ковпачок обома гвинтами.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

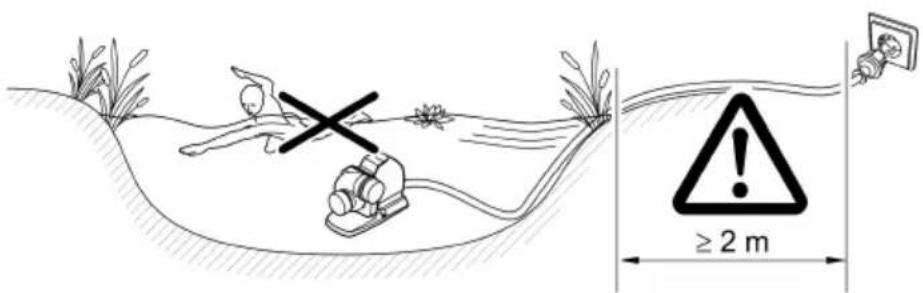

Занурення пристрою

• Електричні кабелі та розетки повинні знаходитися на відстані не менше 2 м від води.
• Якщо ви встановлюєте насос у насосній камері (рекомендація):

– У ставку або басейні для плавання, в якому можуть перебувати люди, насосну камеру необхідно встановлювати на відстані щонайменше 2 м від води.

– Помістіть насос горизонтально.

– Міцно прикрутіть основу пристрою до дна насосної камери, щоб насос стояв надійно.

• Якщо ви встановлюєте насос без насосної камери:

– Помістіть насос горизонтально на тверду поверхню, що не містить мулу.

– Переконайтесь, що насос знаходиться в безпечному положенні.

• Експлуатуйте насос лише тоді, коли він повністю занурений у воду.
• У разі брудної або замуленої води ми рекомендуємо встановлювати насос або його компоненти, під'єднані на стороні всмоктування (скіммер, супутній фільтр, злив у днищі тощо), вище рівня дна. Це перешкоджає засмоктуванню частинок і підвищує строк служби робочого колеса.

≥ 2 m

UK

AMX0225

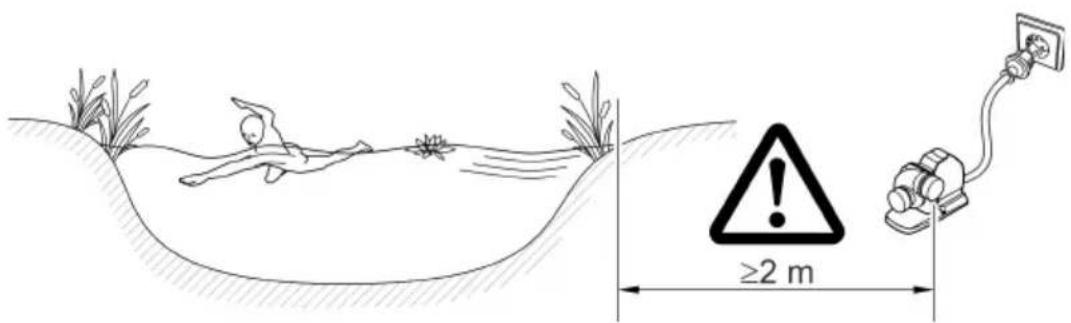

Встановлення насоса в сухому стані

• Електричні кабелі та розетки повинні знаходитися на відстані не менше 2 м від води.
• У ставку або басейні для плавання, в якому можуть перебувати люди, насос необхідно встановлювати на відстані щонайменше 2 м від води.
• Помістіть насос горизонтально на тверду поверхню.
• Переконайтесь, що насос знаходиться в безпечному положенні. При необхідності міцно прикрутіть основу пристрою до поверхні.
• Захистіть насос від прямих сонячних променів.
• Підтримуйте максимально допустиму температуру навколишнього середовища. За необхідності встановіть додаткове охолодження. (→ Технічні данні пристрою)

≥2 m

AMX0226

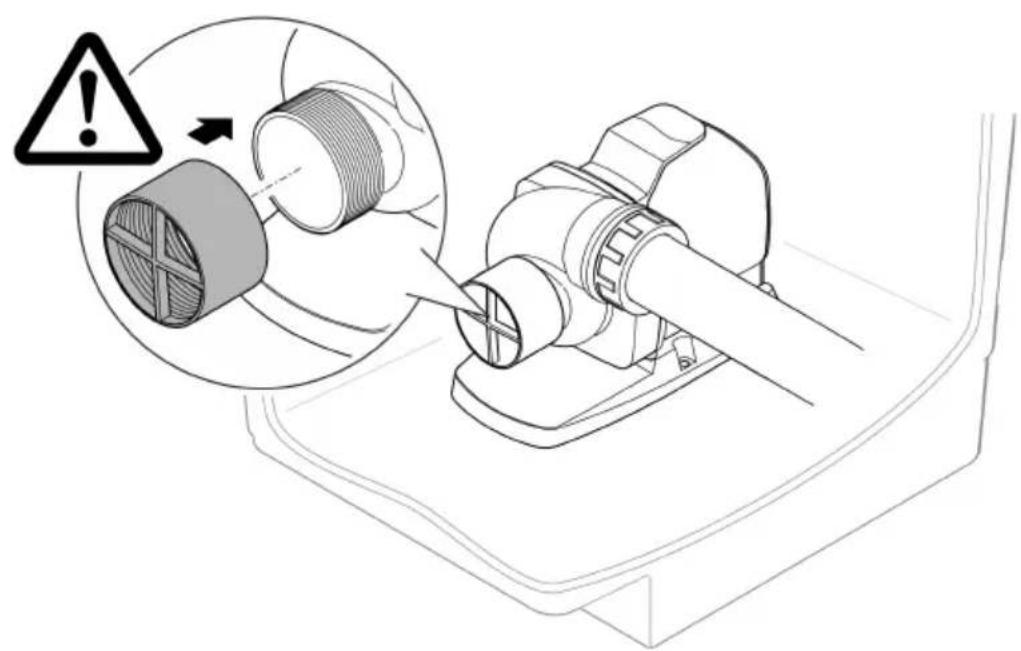

Підключення до сторони всмоктування та сторони нагнітання

! УВАГА!

Робоче колесо обертається дуже швидко. Серйозні травми і порізи кінцівок можливі, якщо ви вставите руку в отвір всмоктувального або нагнітального патрубка.

Захистіть всмоктувальний / нагнітальний патрубок захисним ковпачком, якщо труба не під'єднана. Захисні ковпачки пропонуються як додаткове оснащення.
Помістіть насос у насосну камеру. Захистіть насосну камеру від несанкціонованого доступу (загвинтіть або замкніть за допомогою замка).

Введення в експлуатацію

ПОВІДОМЛЕННЯ

Пристрій пошкоджується, коли він використовується з реостатом. Він містить чутливі електричні елементи.

▶ Не приєднуйте пристрій до джерела живлення з можливістю регулювання.

ПОВІДОМЛЕННЯ

Не допускайте роботу насоса насухо. Інакше насос може безповоротно пошкодится.

▶ Експлуатувати насос, тільки коли він занурений чи вкритий водою.

Вмикання/вимикання

• Увімкнення: Вставте штекер в розетку. – Пристрій вмикається одразу.

• Вимкнення: Витягніть штекер із розетки.

Під час уведення в експлуатацію, а потім під час експлуатації кожні 20–40 хвилин насос автоматично виконує попередньо запрограмовану самодіагностику (Environmental Function Control (EFC)). Насос визначає, в якому стані він знаходиться: сухий хід/блокування або в зануреному стані. У випадку роботи на суху/блокування насос автоматично вимикається через 60 – 120 секунд. У разі виникнення помилки, відключіть насос від електромережі і занурте насос у воду або видаліть перешкоду. Після цього пристроєм знову можна користуватися.

Чистка і догляд

ОБЕРЕЖНО

Небезпека травмування через непередбачуваний запуск. Функції внутрішнього контролю пристрою можуть вимикати пристрій і автоматично вмикати знову.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

Очищення пристрою

ПОВІДОМЛЕННЯ

Не використовуйте агресивні миючі засоби або хімічні розчини. Ці засоби можуть пошкодити корпус, погіршити функціонування пристрою та завдати шкоди тваринам, рослинам та навколишньому середовищу.

▶ По можливості очищайте пристрій чистою водою та м'якою щіткою або губкою. При стійкому забрудненні використовуйте рекомендовані миючі засоби.

① Очищайте пристрій у разі необхідності, але щонайменше 2 рази на рік. – Особливо ретельно почистіть робоче колесо насоса і корпус насоса.

• Рекомендовані засоби для чищення при стійкому вапняному відкладенні:
  – Фільтр насоса PumpClean від OASE.
  – Побутові засоби для чищення на основі оцтової кислоти та хлору.
• Ретельно промити всі деталі чистою водою після чистки.

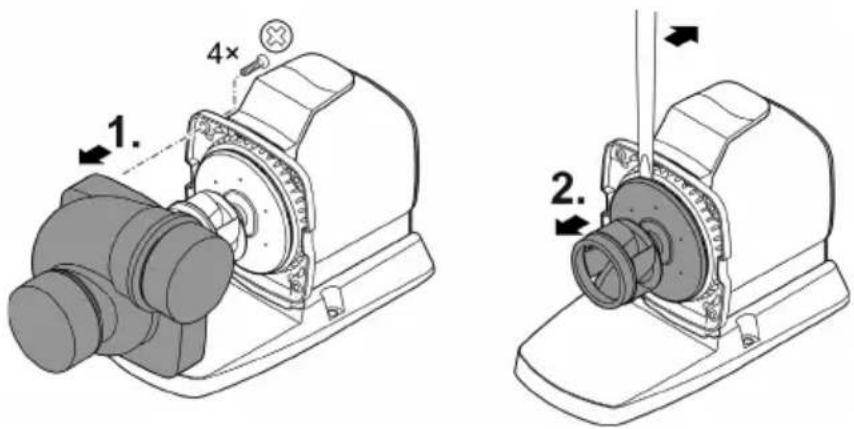

Очищення/заміна турбіни

УВАГА!

Робоче колесо обертається дуже швидко. Серйозні травми і порізи кінцівок можливі, якщо ви вставите руку в отвір всмоктувального або нагнітального патрубка.

▶ Перед проведенням робіт на пристрої витягнути вилку з розетки.

ПОВІДОМЛЕННЯ

Робоче колесо запускається підшипником у блоці двигуна. Цей підшипник є швидкозношуваною деталлю й замінюється разом із робочим колесом.

Заміна підшипника вимагає спеціальних навичок та інструментів. Для заміни під- шипника передайте пристрій дилеру OASE, або надішліть насос до OASE.

ПОВІДОМЛЕННЯ

У робочому колесі є сильний магніт, який притягує магнітні частинки (наприклад, за- лізну стружку). Частинки, що прилипли, можуть пошкодити робоче колесо та блок двигуна.

▶ Перш ніж встановлювати робоче колесо, обережно видаліть усі частинки.

ПОВІДОМЛЕННЯ

Робоче колесо пошкодиться, якщо корпус насоса нахилити при його витягännі та натиснути на робоче колесо.

▶ Перш ніж знімати корпус насоса, поставте насос у вертикальне положення. Так, щоб корпус насоса не натискав на робоче колесо власною вагою.
▶ Обережно витягніть блок двигуна прямо з корпусу насоса.
▶ Будьте так само обережні, коли складаєте назад.

• Від'єднайте труби на стороні всмоктування та нагнітання.
• За необхідності проверніть робоче колесо за допомогою викрутки з широким кінцем.
• Вийміть робоче колесо, промийте всі деталі під проточною водопровідною водою.
  – Замініть зношене або пошкоджене робоче колесо.
• Зберіть насос у зворотній послідовності.
  – Момент затягування для всіх гвинтів: 3 Нм.
• Розберіть блок двигуна, як показано на малюнку.
• Очистьте компоненти щіткою під чистою водою.
• Перевірте відсутність пошкоджень на усіх деталях. Замініть пошкоджені або зношені деталі.
• Зберіть блок двигуна у зворотній послідовності.

1. 4× 2.

AMX0228

Зберігання пристрою, в т. ч. взимку

Пристрій не морозостійкий і в умовах очікування морозу його необхідно витягнути та зберігати.

Зберігайте пристрій відповідним способом:

• Ретельно очистіть пристрій.
• Перевірте чи не пошкоджений пристрій й замініть за необх. пошкоджені деталі.
• Занурте насос у воду та забезпечте захист від замерзання.
• Забезпечте захист відкритих роз'ємів від вологи та забруднення.

Усунення несправностей

Несправність	Можлива причина	Усунення
Насос не запускається	Відсутня напруга у електричній мережі	Перевірити напругу в мережіПеревірити трубопроводиУвімкнути насос
Насос не працює	Дуже забруднена вода	Очистити насос. Після охолодження двигуна насос автоматично ввімкнеться.
	Турбіна заблокована	Дістати вилку з розетки й видалити сторонній предмет. Потім зновуввімкнути насос.
Недостатня потужність	Робоче колесо погано рухається	Очистити робоче колесо
	Надто великі втрати у трубах	Вибрати трубу більшого діаметруЗменшити довжину труби до необхідного мінімумуУникати зайвих перегинів та з'єднувальних елементів
Через короткий проміжок часу насос вимикається	Дуже забруднена вода	Очистити насос. Після охолодження двигуна насос автоматично ввімкнеться.
	Занадто висока температура води	Температура води не повинна перевищувати +35 °C. Після охолодження двигуна насос автоматично ввімкнеться.
	Температура навколишнього середовища занадто висока	Підтримувати максимально допустиму температуру навколишнього середовища. Після охолодження двигуна насос автоматично ввімкнеться.
	Турбіна заблокована	Дістати вилку з розетки й видалити сторонній предмет. Потім знову ввімкнути насос.
	Насос працював без води	Заповнити насос водою. У разі використання в ставку повністю занурити пристрій.

UK

Деталі, що швидко зношуються

• Турбіна
  • Підшипник у блоці двигуна

Запасні частини

Цей пристрій заборонено утилізувати разом із побутовими відходами.

▶ Утилізуйте пристрій тільки через передбачену для цього систему повернення відходів для переробки.
▶ У разі виникнення питань звертайтеся до місцевого підприємства з утилізації відходів. Там Вам нададуть усю інформацію щодо належної утилізації приладу.
▶ Попередньо необхідно відрізати кабель живлення, щоб зробити пристрій непридатним для використання.
