AquaMax Eco Titanium 33000 - Pompe à eau OASE - Notice d'utilisation et mode d'emploi gratuit
Retrouvez gratuitement la notice de l'appareil AquaMax Eco Titanium 33000 OASE au format PDF.
| Type de produit | Pompe à eau pour bassin |
| Marque | OASE |
| Modèle | AquaMax Eco Titanium 33000 |
| Dimensions (L x l x H) | 275 x 176 x 200 mm |
| Poids | 9,2 kg |
| Tension de raccordement | 220-240 V CA |
| Fréquence du réseau | 50/60 Hz |
| Puissance absorbée | 30 à 145 W |
| Débit max | 33000 l/h |
| Hauteur de refoulement max | 3,5 m |
| Profondeur d'immersion max | 4 m |
| Longueur de câble | 10 m |
| Température d'eau admissible (immergée) | +4 à +35 °C |
| Indice de protection | IP68 (étanche à la poussière et à l'eau jusqu'à 4 m) |
| Raccordement entrée / sortie | G2 1/2 (DN63) |
| Diamètre max des impuretés | 6 mm |
| Fonction SFC (Seasonal Flow Control) | Oui – adaptation automatique du débit selon la température de l'eau |
| Compatibilité commande | Eco Control (accessoire) et réseau OASE Control |
| Matériau du corps de pompe | Titane |
| Utilisation | Immergée ou au sec (hors de l'eau) |
| Pièces d'usure | Unité de fonctionnement (rotor), palier dans le bloc moteur |
| Nettoyage recommandé | Au moins 2 fois par an, eau claire et brosse douce ; détartrant PumpClean OASE |
| Protection électrique requise | Dispositif différentiel résiduel (RCD) 30 mA max |
| Garantie | Consulter la notice complète pour les conditions |
FOIRE AUX QUESTIONS - AquaMax Eco Titanium 33000 OASE
Questions des utilisateurs sur AquaMax Eco Titanium 33000 OASE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Pompe à eau au format PDF gratuitement ! Retrouvez votre notice AquaMax Eco Titanium 33000 - OASE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil AquaMax Eco Titanium 33000 de la marque OASE.
MODE D'EMPLOI AquaMax Eco Titanium 33000 OASE
Ce mode d'emploi est valable pour:
Désignation du produit
Chiffre
AquaMax Eco Titanium 33000
95095, 95910
Traduction de la notice d'emploi d'origine.
Raccordement électrique
- Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l'installation électrique.
- En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'électricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installations électriques en extérieur. Il est capable d'identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur.
— En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.
- Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimentation correspondent.
- Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.
- L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.
- Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être conçus pour une utilisation en extérieur (protégés contre les projections d'eau).
- Protégez les fiches et les douilles ouvertes contre l'humidité.
Exploitation sécurisée
- Débrancher tous les appareils électriques immergés avant de pénétrer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution.
- Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.
- Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccordement au secteur ne peut pas être remplacé.
- L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.
- Ne tirez jamais sur les câbles électriques. En particulier, ne portez pas d'appareils par leur câble.
- Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.
- Ne jamais procéder à des modifications techniques sur l'appareil.
- Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la personne fragilisée concernée sur le bon emploi de ce matériel. Les enfants ne doivent pas jouer avec cet appareil. Les opérations de nettoyage et d'entretien ne doivent pas être effectuées par des mineurs, à moins qu'ils ne soient âgés d'au moins 8 ans et qu'ils soient surveillés.
- Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.
- N'utiliser que des pièces de rechange et des accessoires d'origine.
- En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE.
Utilisation conforme à la finalité
Utilisez le produit décrit dans cette notice uniquement de la manière suivante :
- Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.
- Dans le respect des caractéristiques techniques. (→ Données d'appareils)
- Dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l'eau)
Les restrictions suivantes sont valables pour l'appareil :
- Ne pas utiliser dans des piscines naturelles.
- Ne jamais utiliser sans débit d'eau.
- N'utilisez pas l'appareil avec des produits chimiques, des aliments, des substances inflammables, explosives ou des liquides autres que l'eau.
- A ne pas raccorder à l'alimentation en eau potable.
- Selon la classification de la compatibilité électromagnétique, la pompe est un appareil de catégorie A. Dans les logements, l'appareil peut causer des interférences. L'utilisateur doit prendre des mesures appropriées.

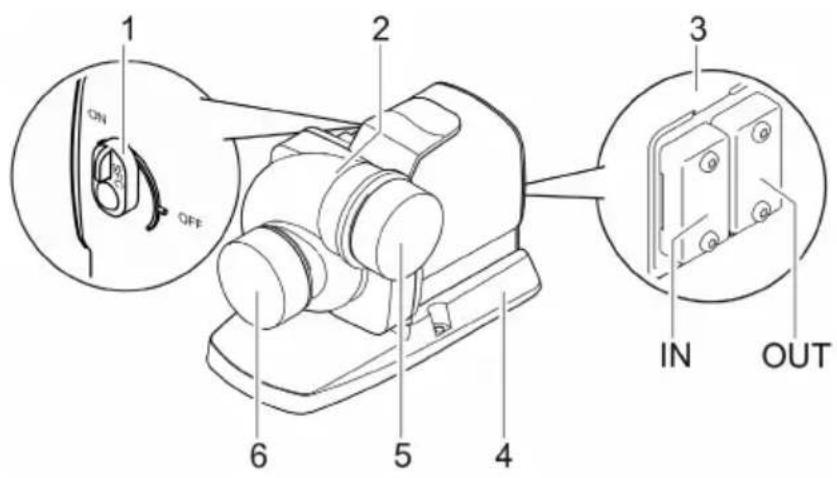

Vue d'ensemble
AMX0224
1 Mettre en marche/arrêter Seasonal Flow Control (SFC)
- Lorsque la commande est connectée, l'interrupteur n'a aucune fonction. SFC est ensuite mis en marche ou arrêté à l'aide de la commande.
2 Corps de pompe
Le corps de pompe peut être pivoté à 90°.
Raccordement de la commande
- L'appareil de commande OASE Eco Control (accessoire) est nécessaire pour faire fonctionner la pompe.
- Il est également possible d'intégrer la pompe dans un réseau-OASE Control.
- Vous trouverez des informations sur OASE Control sur le site www.oase.com.
4 Pied de l'appareil
Garantit une bonne stabilité ; un vissage sur le support est possible.
5 Sortie
Mettre les capuchons de côté.
(Tubulure de refoulement) Afin d'assurer une protection contre les blessures graves pendant le
6 Entrée
Fonctionnement de la pompe, remettre immédiatement en place le capuchon si vous avez déposé un tuyau rigide qui était raccordé.
Tubulure d'aspiration
IP68
L'appareil est étanche à la poussière et à l'eau jusqu'à 4 m.
Protégez l'appareil contre l'exposition directe au soleil.
Ne jetez pas l'appareil avec les déchets ménagers courants.
Lisez la notice d'emploi.
La fonction SFC régule intelligemment le débit d'eau ou la hauteur de refoulement en fonction de la température de l'eau. Ainsi, le rendement de la pompe s'adapte toute l'année à l'écologie du bassin concerné et soutient la biologie du bassin grâce à la circulation de l'eau en fonction de la température (mode hiver, mode intersaison et mode été).
- Lorsque la fonction SFC est active, la pompe fait la distinction entre...
- Mode hiver, minimum (température de l'eau inférieure à +10 °C)
- Mode intersaison, medium (température de l'eau +10...+17 °C)
- Mode été, maximum (température de l'eau supérieure à +17 °C)
Vous trouverez les courbes caractéristiques respectives sur www.oase.com dans la section produits "Pompes pour bassin".
- La fonction SFC ne doit être activée que lorsque l'appareil est immergé !
- En cas d'utilisation d'un skimmer ou d'un filtre satellite, il peut être recommandé de désactiver la fonction SFC en fonction de l'installation.
- La fonction SFC est désactivée à la livraison.
Données d'appareils
| Description | AquaMax Eco Titanium 33000 | ||
| Tension de raccordement | V CA | 220 à 240 | |
| Fréquence du réseau | Hz | 50/60 | |
| Puissance absorbée | W | 30 à 145 | |
| Commande sur | Oase Control (OC), Eco Control | ||
| Entrée | Filet de raccordement | G2 12 | |
| pour la tuyauterie | DN63 | ||
| Sortie | Filet de raccordement | G2 12 | |
| pour la tuyauterie | DN63 | ||
| Température de l'eau admissible (installation immer-gée) | °C | +4 à +35 | |
| Température ambiante maximale admissible lors d'une convection naturelle (installation au sec) | °C | +30 | |
| Température ambiante maximale admissible lors d'un refroidissement forcé (installation au sec) | °C | +40 | |
| Capacité de refoulement max | l/h | 33000 | |
| Hauteur de refoulement max. | m | 3,5 | |
| Diamètre des grains maximal des impuretés gros-sières | mm | 6 | |
| Profondeur d'immersion max. | m | ≤4 | |
| Longueur de câble | m | 10 | |
| Dimensions | Longueur | mm | 275 |
| Largeur | mm | 176 | |
| Hauteur | mm | 200 | |
| Poids | kg | 9,2 | |
Courbes caractéristiques des pompes
Courbes caractéristiques des pompes, 354
Valeurs admissibles de l'eau
| Type | Eau douce | Eau de piscine | Eau de mer | |
| Valeur pH | 6,8 ... 8,5 | 7,2 ... 8,3 | 7,5 ... 8,5 | |
| Dureté | DH | 8 à 15 | 8 à 15 | 20 à 30 |
| Chlore libre | mg/l | <0,3 | <0,6 | <0,3 |
| Teneur en chlorure | mg/l | <250 | <250 | <22000 |
| Teneur en sel | % | <0,4 | <0,4 | <4 |
| Résidu sec total | mg/l | <50 | <50 | <50 |
| Température | °C | +4 à +35 | +4 à +30 | +4 à +28 |
Mise en place et raccordement
La pompe peut être installée en immersion (dans l'eau) ou au sec (hors de l'eau).
L'utilisation de la pompe est autorisée uniquement dans le respect des valeurs d'eau admissibles.
Valeurs admissibles de l'eau
- L'eau de piscine ou l'eau de mer risquent de nuire à l'aspect de l'appareil. Ces altérations sont exclues de la garantie.
Avertissement
Blessures graves voire mortelles en cas d'utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d'un appareil électrique soumettent l'eau à une tension électrique dangereuse.
▶ Ne pas utiliser l'appareil dans une piscine naturelle.
Prudence
Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures.
Notez en particulier : Un appareil arrêté en raison d'une surcharge peut redémarrer de manière inattendue !
N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée. ▶ Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, sécurisez les tubulures avec une protection contre le contact. La protection contre le contact est disponible dans les accessoires.
Tous les composants de l'appareil ne doivent pas être exposés de manière prolongée à la lumière directe du soleil, car cela pourrait les endommager. Utilisez éventuellement une couverture de protection.

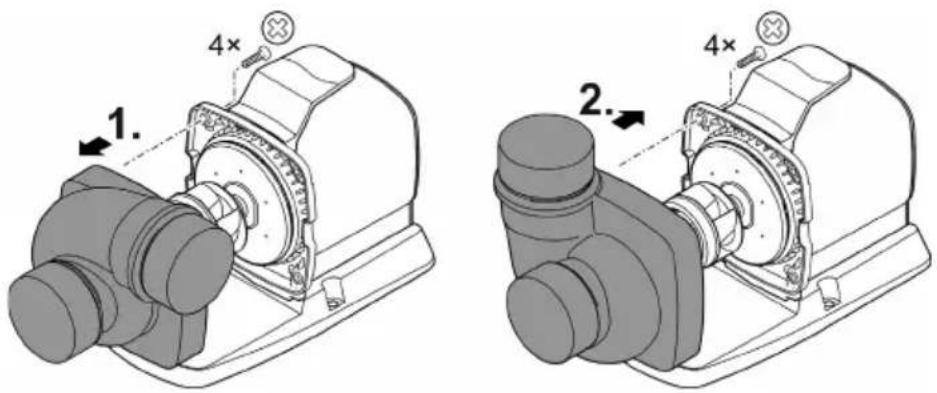

Tourner le corps de la pompe

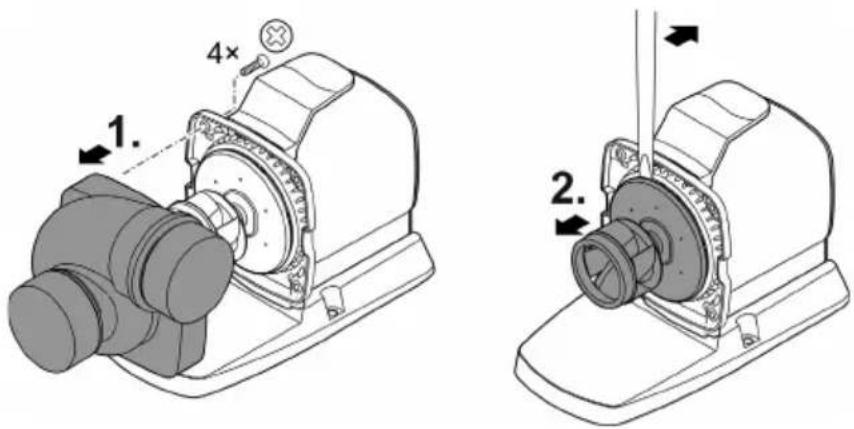

Le bloc rotor sera endommagé si le corps de pompe se bloque et presse contre le bloc rotor lors du démontage.
- Placez la pompe verticalement avant de retirer le corps de pompe. Cela permet d'éviter que le corps de pompe n'appuie sur le bloc rotor avec son propre poids. ▶ Retirez délicatement le bloc moteur du corps de pompe. Procédez avec la même précaution lors du remontage.
Si nécessaire, il est possible de faire pivoter le corps de la pompe pour changer la position de la sortie de pompe de 90°.
- Le corps de la pompe peut être monté uniquement dans les deux positions représentées.
- Remettre la pompe en place dans l'ordre inverse.
- Couple de serrage de toutes les vis desserrées : 3 Nm
AMX0227

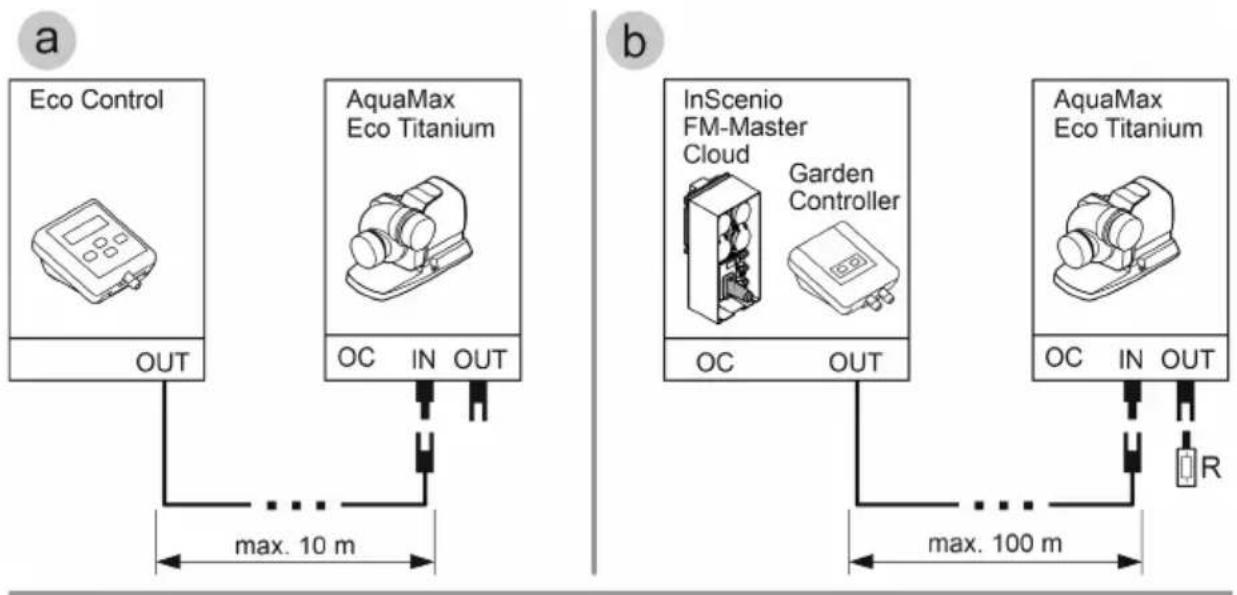

Brancher la commande
La pompe peut être utilisée avec ou sans commande.
- La commande permet de réguler le régime de la pompe.
- Sans commande, la pompe activée fonctionne en permanence à plein régime.
Commandes compatibles (accessoires) :
- Eco Control
Commande intelligente pour une pompe.
- Incenio FM-Master Cloud
Jusqu'à 10 appareils compatibles OASE Control (pompes, filtres, luminaires) peuvent être contrôlés via l'application "OASE Control".
Vous trouverez des informations à ce sujet sur www.oase.com dans la section "Systèmes intelligents de commande de jardin et éclairage".
A["Eco Control"]
B["AquaMax Eco Titanium"]
C["OUT"] --> D["max. 10 m"]
D --> E["IN OUT"]
E --> F["Out"]
end
subgraph b
G["InScenio FM-Master Cloud"]
H["Garden Controller"]
I["OUT"] --> J["max. 100 m"]
J --> K["IN OUT"]
K --> L["R"]
L --> M["Out"]
end

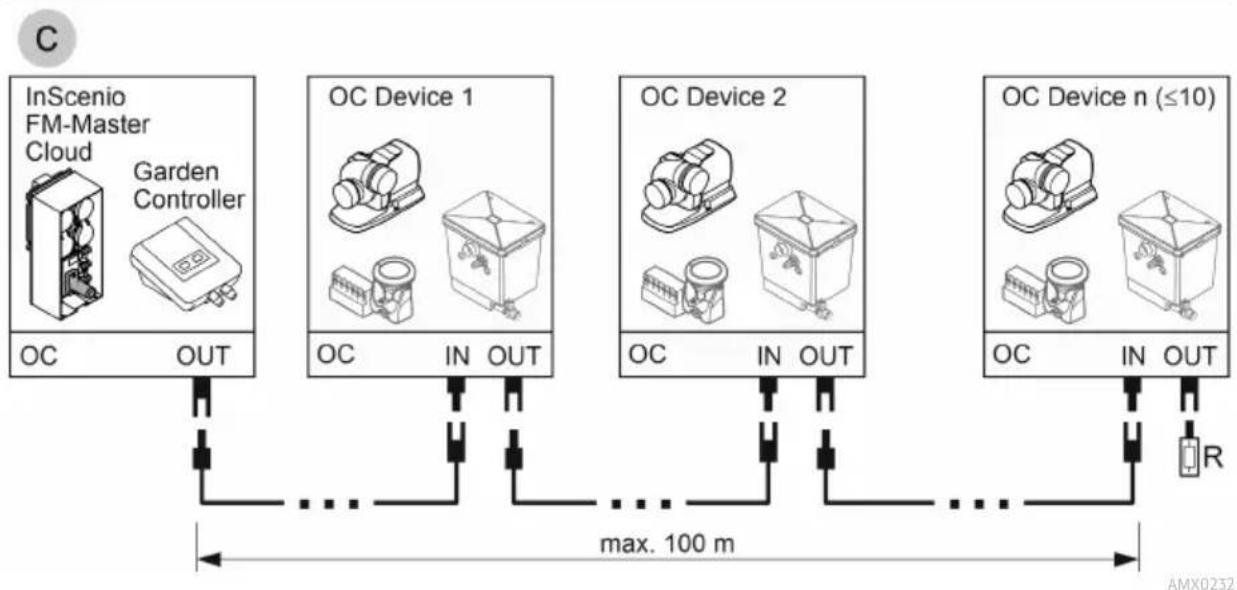

- Un réseau OASE Control (variante b, c) doit se terminer par la résistance finale R. Celle-ci fait partie de la livraison InSenio FM-Master ou Garden Controller est incluse.

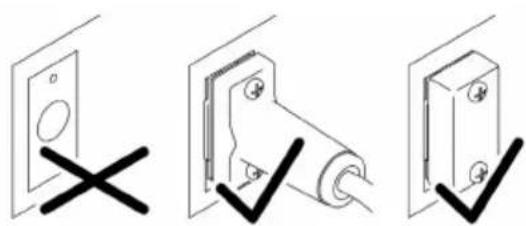

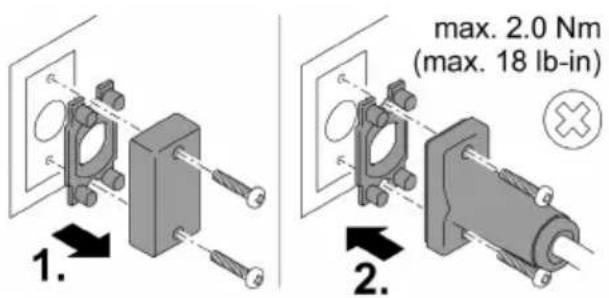

Une infiltration d'eau dans la fiche de raccordement entraîne un endommagement de l'appareil.
▶ Affectez le connecteur ou mettez le capuchon de protection. ▶ Le joint en caoutchouc doit être propre et parfaitement en place. Il faut remplacer un joint en caoutchouc endommagé. Si le connecteur est détaché, un joint en caoutchouc ancien (> 2 ans) doit être remplacé. ▶ Fixez toujours le connecteur ou le capuchon de protection à l'aide des deux vis.

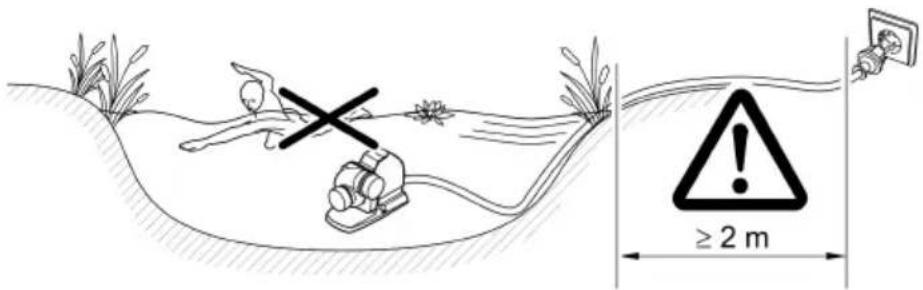

Mise en place en immergé de l'appareil
- La distance minimale entre l'eau et les lignes secteur ou prises de secteur doit être de 2 m.
- Si la pompe est installée dans un compartiment spécifique (recommandé) :
— Dans le cas d'un étang de baignade ou d'une piscine où des personnes peuvent être présentes, il faut installer le compartiment de la pompe à au moins 2 m de l'eau.
- Installer la pompe à l'horizontale.
- Visser le pied de l'appareil sur le sol du compartiment de la pompe pour que la pompe soit stable.
- Si la pompe n'est pas installée dans un compartiment spécifique :
- Installer la pompe à l'horizontale sur un support fixe et non boueux. — S'assurer de la bonne stabilité de la pompe.
- Ne faire fonctionner la pompe que si elle est totalement immergée.
- Nous recommandons de surélever la pompe ou les composants raccordés à l'aspiration (skimmer, filtre satellite, siphon de sol, etc.) en cas d'eau boueuse ou polluée. Cela permet de réduire l'aspiration de particules, ce qui augmente la durée de vie du bloc rotor.
AMX022 ^a

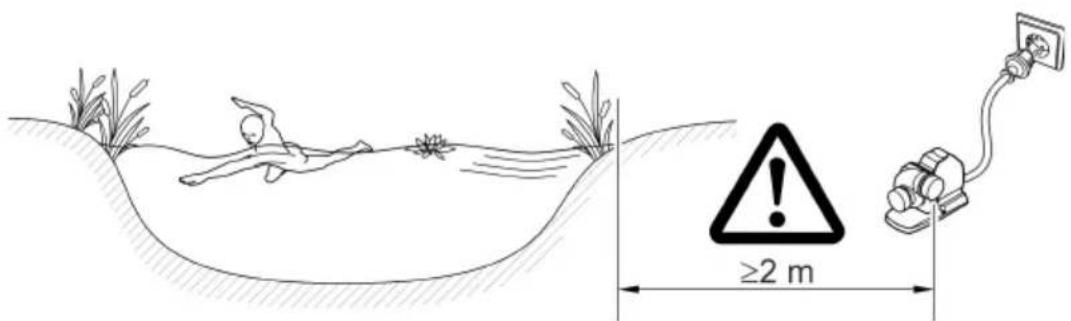

Mise en place de la pompe hors de l'eau
- La distance minimale entre l'eau et les lignes secteur ou prises de secteur doit être de 2 m.
- Dans le cas d'un étang de baignade ou d'une piscine où des personnes peuvent être présentes, il faut installer la pompe à au moins 2 m de l'eau.
- Installer la pompe à l'horizontale sur un support fixe.
- S'assurer de la bonne stabilité de la pompe. Visser éventuellement le pied de l'appareil sur le support.
- Protéger la pompe contre le rayonnement solaire direct.
- Respecter la température ambiante maximale admissible. Prévoir éventuellement un refroidissement forcé. (→ Données d'appareils)
AMX0226

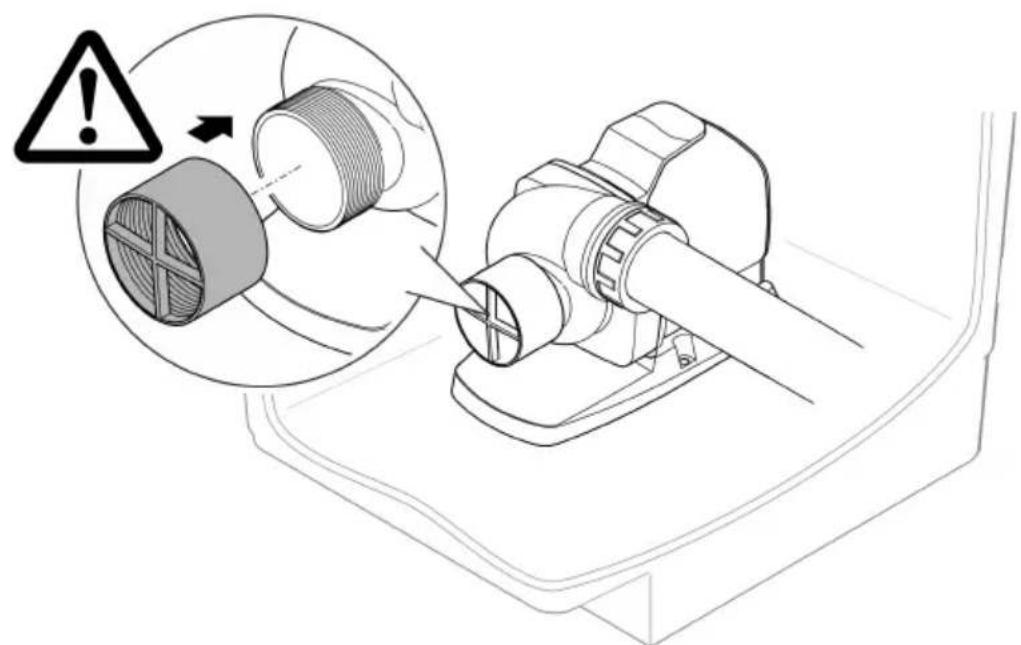

Avertissement
Le rotor tourne très vite. Il existe un risque de blessures graves dues au sectionnement de membres en cas d'insertion de la main dans l'ouverture de la tubulure d'aspiration ou de la tubulure de refoulement.
Sécurisez la tubulure d'aspiration ou de refoulement avec une protection contre le contact si aucun tuyau n'est raccordé. La protection contre le contact est disponible dans les accessoires. - Placez la pompe dans une chambre de pompage. Sécurisez la chambre de pompage contre tout accès non autorisé (verrouillez l'accès à l'aide d'une serrure ou vissez-le).
L'appareil est détérioré lorsqu'il est utilisé avec un variateur. Il contient des composants électriques fragiles.
▶ Ne pas raccorder l'appareil à une alimentation en courant avec variateur.
La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée.
▶ Ne faites fonctionner la pompe que lorsqu'elle est immergée.
Mise en circuit / mise hors circuit
- Mettre en circuit : brancher la fiche secteur dans la prise de courant. — L'appareil se met immédiatement en marche.
- Mettre hors circuit : retirer la fiche secteur de la prise de courant.
La pompe exécute un test automatique au démarrage, puis tous les 20... 40 minutes, la pompe effectue automatiquement un autotest préprogrammé (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après 60 à 120 secondes. Lors d'un dérangement, interrompez l'alimentation électrique, « immergez la pompe dans l'eau » ou bien retirez l'obstacle. Vous pouvez ensuite remettre l'appareil en service.
Prudence
Risque de blessure découlant d'un démarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l'éteindre puis le rallumer automatiquement.
Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil.
Nettoyage de l'appareil
N'utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peuvent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement.
▶ Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés.
Nettoyez l'appareil selon les besoins et au moins 2 fois par an.
— Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.
- Produits de nettoyage recommandés en cas d'entartrages tenaces :
— Nettoyant pour pompe PumpClean de OASE.
- Détergents ménagers exempts de vinaigre et de chlore.
- Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.
Avertissement
Le rotor tourne très vite. Il existe un risque de blessures graves dues au sectionnement de membres en cas d'insertion de la main dans l'ouverture de la tubulure d'aspiration ou de la tubulure de refoulement.
Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil.
L'unité de fonctionnement est guidée dans le bloc moteur par un palier. Ce palier est une pièce d'usure et doit être remplacé en même temps que l'unité de fonctionnement.
▶ Le remplacement du palier demande des connaissances et des outils spéciaux. Confier le remplacement du palier au distributeur spécialisé OASE ou envoyer la pompe à OASE.
L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p. ex. les copeaux de fer). Les particules qui restent risquent d'être à l'origine de dommages irréparables sur l'unité de fonctionnement et le bloc moteur.
- Avant le montage de l'unité de fonctionnement, éliminer soigneusement toutes traces de particules adhérentes.
Le bloc rotor sera endommagé si le corps de pompe se bloque et presse contre le bloc rotor lors du démontage.
- Placez la pompe verticalement avant de retirer le corps de pompe. Cela permet d'éviter que le corps de pompe n'appuie sur le bloc rotor avec son propre poids. ▶ Retirez délicatement le bloc moteur du corps de pompe. Procédez avec la même précaution lors du remontage.
- Démonter les tuyaux rigides côté aspiration et côté refoulement.
- Utiliser éventuellement un tournevis à large lame pour soulever l'unité de fonctionnement pour la sortir.
- Après avoir démonté l'unité de fonctionnement, nettoyer toutes les pièces à l'eau du robinet.
- Remplacer l'unité de fonctionnement en cas d'usure ou d'endommagement.
- Remettre la pompe en place dans l'ordre inverse.
- Couple de serrage de toutes les vis desserrées : 3 Nm.
- Démontez le bloc moteur comme indiqué sur l'illustration.
- Nettoyer les composants à l'eau propre avec une brosse.
- Vérifiez l'absence d'endommagement de toutes les pièces. Remplacez les pièces endommagées ou usées.
- Remontez le bloc moteur dans l'ordre inverse.
AMX0228
Stockage / entreposage pour l'hiver
L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu.
Ci-après, la méthode optimale pour entreposer l'appareil :
- Nettoyez soigneusement l'appareil.
- Vérifiez si l'appareil est endommagé et, le cas échéant, remplacez les pièces endommagées.
- Conserver la pompe immergée et à l'abri du gel.
- Protéger les fiches ouvertes contre l'humidité et les salissures.
Dépannage
| Défaillance | Cause éventuelle | Remède |
| La pompe ne démarre pas | Absence de tension de réseau | Vérifier la tension secteurContrôler les lignes d'alimentationMettre la pompe en circuit |
| La pompe ne refoule pas | Pollution d'eau excessive | Nettoyer la pompe Après le refroidissement du moteur, la pompe se remet automatiquement en service. |
| L'unité de fonctionnement est bloquée | Débrancher la fiche de secteur et enlever l'obstacle. Remettre ensuite la pompe en circuit. | |
| Débit de pompe insuffisant | Unité de fonctionnement grippée | Nettoyer l'unité de fonctionnement |
| Pertes excessives dans les tuyaux | Sélectionner un diamètre de tuyau plus grandRéduire la longueur du tuyau au minimum requisEviter les coudes et les pièces de raccordement inutiles | |
| La pompe s'arrête après une courte période de marche | Pollution d'eau excessive | Nettoyer la pompe Après le refroidissement du moteur, la pompe se remet automatiquement en service. |
| Température d'eau excessive | Respecter la température maximale de l'eau de + 35°C. Après le refroidissement du moteur, la pompe se remet automatiquement en service. | |
| Température ambiante trop élevée | Respecter la température ambiante maxi-male admissible. Après le refroidissement du moteur, la pompe se remet automatiquement en service. | |
| L'unité de fonctionnement est bloquée | Débrancher la fiche de secteur et enlever l'obstacle. Remettre ensuite la pompe en circuit. | |
| La pompe a marché à sec | Immerger la pompe. Pour le fonctionnement dans la pièce d'eau, immerger complètement l'appareil. |
Pièces d'usure
- Unité de fonctionnement • Palier dans le bloc moteur
Pièces de rechange
Pièces de rechange, 356
Recyclage
Il est interdit d'éliminer cet appareil avec les déchets ménagers.
▶ Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. ▶ Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des questions. Elle vous fournira les informations relatives à l'élimination réglementaire de l'appareil. ▶ Mettez l'appareil hors d'usage en sectionnant les câbles.
Désignation du produit
Referencia
AquaMax Eco Titanium 33000
95095, 95910
