GEBRUIKSAANWIJZING AquaMax Eco Titanium 33000 OASE

NL Gebruiksaanwijzing

Over deze gebruiksaanwijzing

Deze gebruiksaanwijzing is geldig voor:

Productaanduiding

Artikelnummer

AquaMax Eco Titanium 33000

95095, 95910

Originele handleiding.

Veiligheidsinstructies

Elektrische aansluiting

• Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden.
• De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring gekwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan mogelijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepalingen na.
• Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektricien.
• Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen.
• Gebruik het apparaat uitsluitend op een volgens de voorschriften geinstalleerde contactdoos.
• Het apparaat moet beveiligd zijn via een aardlekschakelaar (RCD) met een vastgestelde lekstroom van maximaal 30 mA.
• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).
• Bescherm open stekkers en stopcontacten tegen vocht.

Veilig gebruik

• Ontkoppel alle elektrische apparaten in het water van het voedingsnet, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken.
• Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn.
• Voer het apparaat niet af als de stroomkabel beschadigd is. De stroomkabel kan niet worden vervangen.
• De rotor in het apparaat bevat een magneet met een krachtig magneetveld, dat pacemakers of geimplanteerde defibrillatoren (ICD) kan beïnvloeden. Houd tussen implantaat en magneet een afstand van minimaal 0,2 m aan.
• Trek nooit aan elektriciteitskabels. Draag vooral geen apparaten aan de kabel.
• Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand erover kan struikelen.
• Breng nooit technische veranderingen aan het apparaat aan.
• Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of mentale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geinstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Schoonmaak- en onderhoudswerkzaamheden mogen niet worden uitgevoerd door kinderen tenzij minimaal 8 jaar oud en onder toezicht.
• Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven.
• Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.
• Neem bij problemen contact op met de geautoriseerde klantenservice of met OASE.

Beoogd gebruik

Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Voor het verpompen van normaal vijverwater voor filtersystemen, watervalsystemen en beek-loopinstallaties.
• Met in achtneming van deze technische gegevens. (→ Apparaatgegevens)
• Onder naleving van de toegestane waterwaarden. (→ Toelaatbare waterwaarden)

De volgende inperkingen gelden voor het apparaat:

• Niet gebruiken in zwemvijvers.
• Nooit gebruiken zonder doorstromend water.
• Gebruik het apparaat niet in combinatie met chemicaliën, voedsel, ontvlambare, explosieve stoffen of andere vloeistoffen dan water.
• Niet op de drinkwatervoorziening aansluiten.
• Niet gebruiken voor industriële doeleinden.
• Qua EMC (elektromagnetische compatibiliteit) is dit een apparaat van klasse A. In woonomgevingen kan het apparaat radiografische storingen veroorzaken. Het is de verantwoordelijkheid van de gebruiker, passende maatregelen te nemen.

Productbeschrijving

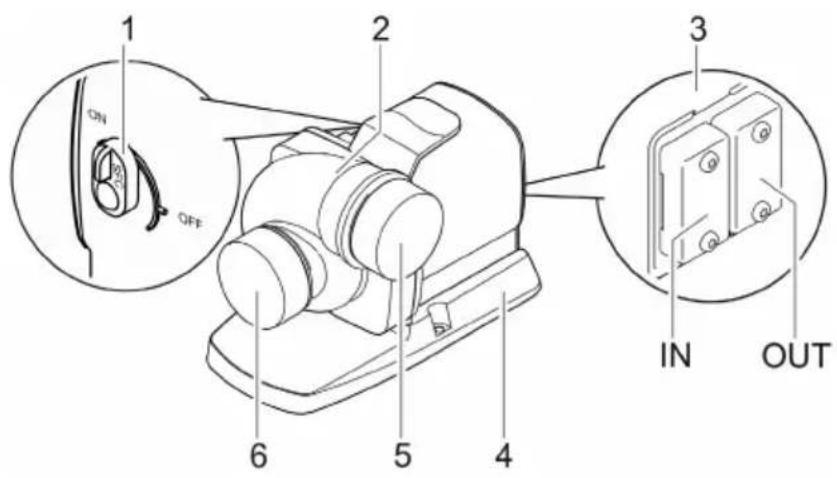

Overzicht

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Seasonal Flow Control (SFC) inschakelen/uitschakelen

- Bij een aangesloten besturing heeft de schakelaar geen functie. SFC wordt vervolgens met de besturing ingeschakeld of uitgeschakeld.

2 Pomphuis

Het pomphuis kan 90° gedraaid worden.

3 Aansluiting besturing

• Voor bediening van de pomp is de regeleenheid OASE Eco Control (accessoire) noodzakelijk.
• Als alternatief kan de pomp in een OASE Control-netwerk worden geïntegreerd.
• Informatie over OASE Control kunt u inden onder www.oase.com.

4 Apparaatvoet

Garandeert een stabiele stand; vastschroeven op de ondergrond is mogelijk.

5 Uitgang

(Drukaansluiting)

Ter bescherming tegen zware verwondingen bij een draaiende pomp

6 Ingang

(Aanzuigopening)

de beschermkap onmiddellijk aanbrengen wanneer u een aangesloten buis verwijderd hebt.

Symbolen op het apparaat

IP68

Het apparaat is stofdicht en waterdicht tot 4m.

Bescherm het apparaat tegen direct zonlicht.

Voer het apparaat niet af met het normale huisvuil.

Lees de gebruiksaanwijzing.

Seasonal Flow Control (SFC)

De SFC-functie regelt intelligent de waterhoeveelheid, de debietsnelheid aan de hand van de watertemperatuur. Zo past het pompvermogen zich het gehele jaar aan bij het betreffende ecosysteem van de vijver en ondersteunt door de temperatuurafhankelijke watercirculatie (winter-, overgangs- en zomerbedrijf).

- Bij ingeschakelde SFC-functie maakt de pomp onderscheidt tussen ...

• winterbedrijf, minimum (watertemperatuur lager dan +10 °C)
• overgangsbedrijf, medium (watertemperatuur tussen +10 ... +17 °C)
• zomerbedrijf, maximum (watertemperatuur hoger dan +17 °C)

De betreffende richtwaarden vindt u op www.oase.com in het productbereik "Dompelpompen".

• De SFC-functie mag alleen worden geactiveerd bij een dompelopstelling!
• Bij gebruik van een skimmer of satellietfilter kan het, afhankelijk van de installatie, aan te bevelen zijn om de SFC-functie uit te schakelen.
• Bij levering is de SFC-functie gedeactiveerd.

Technische gegevens

Apparaatgegevens

Omschrijving			AquaMax Eco Titanium 33000
Aansluitspanning		V AC	220 ... 240
Netfrequentie		Hz	50/60
Energieverbruik		W	30 ... 145
Besturing via			Oase Control (OC), Eco Control
Ingang	Aansluitdraad		G2 12
	voor leiding		DN63
Uitgang	Aansluitdraad		G2 12
	voor leiding		DN63
Toegestane watertemperatuur (ondergedompelde opstelling)		°C	+4 ... +35
Maximale toegestane omgevingstemperatuur bij na-tuurlijke convectie (droogopstelling)		°C	+30
Maximale toegestane omgevingstemperatuur bij ge-forceerde koeling(droogopstelling)		°C	+40
Max. capaciteit		l/h	33000
Max. toevoerhoogte		m	3,5
Max. korrelgrootte grof vuil		mm	6
Max. dompeldiepte		m	≤4
Kabellengte		m	10
Afmetingen	Lengte	mm	275
	Breedte	mm	176
	Hoogte	mm	200
Gewicht		kg	9,2

Pompeigenschappen

(→ Pompeigenschappen, 354)

Toelaatbare waterwaarden

Type		Vers water	Bassinwater	Zout water
pH-waarde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hardheid	DH	8 ... 15	8 ... 15	20 ... 30
Vrij chloor	mg/l	<0,3	<0,6	<0,3
Chlorideniveau	mg/l	<250	<250	<22000
Zoutgehalte	%	<0,4	<0,4	<4
Totaal droog residu	mg/l	<50	<50	<50
Temperatuur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Plaatsen en aansluiten

De pomp kan of onder water (ondergompeld) of droog (niet ondergompeld) opgesteld worden.

Het gebruik van de pomp is alleen toegestaan wanneer de gespecificeerde waterwaarden worden aangehouden. (→ Toelaatbare waterwaarden)

- Bassinwater of zout water kunnen de optische onderdelen van het apparaat schaden. Deze schade wordt niet door de garantie gedekt.

WAARSCHUWING

Ernstig of dodelijk lichamelijk letsel bij toepassing van het apparaat in een zwemvijver. Door defecte elektrische componenten van het apparaat komt het water onder een gevaarlijke elektrische spanning te staan.

- Apparaat alleen toepassen wanneer er zich geen personen in het water ophouden.

VOORZICHTIG

Draaiende onderdelen in het bereik van de zuigsteunen en de druksteunen. Letsel is mogelijk, als u in de steunen grijpt.

Let in het bijzonder op: Een vanwege overlast gestopt apparaat kan onverwacht starten!

▶ Grijp niet in de opening van de zuigsteunen of druksteunen, als de netstekker is ingestoken.

▶ Als de steunen tijdens het bedrijf vrij toegankelijk zijn, bijv. als er geen slangen aangesloten zijn, borgt u de steunen met een aanraakbescherming. De aanrakingsbescherming is als toebehoren verkrijgbaar.

① Stel onderdelen van het apparaat niet gedurende langere tijd bloot aan direct zonlicht, aangezien dit schade kan veroorzaken. Gebruik een veiligheidsafdekking.

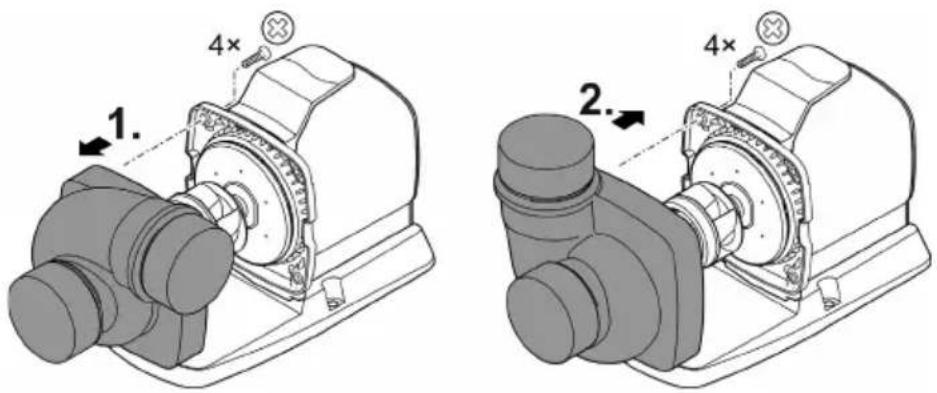

Pomphuis draaien

LET OP

De loopeenheid wordt beschadigd als het pomphuis bij het wegnemen kantelt en tegen de waaier drukt.

• Zet de pomp verticaal voordat het pomphuis wordt verwijderd. Hierdoor kan het pomphuis niet met zijn eigen gewicht tegen de loopeenheid drukken.
  ▶ Trek het motorblok voorzichtig en recht van het pomphuis af.
  ▶ Ga voorzichtig te werk wanneer u het weer in elkaar zet.

Indien nodig kunt u de pompbehuizing verdraaien en zodoende de stand van de pompuitgang met 90° veranderen.

• De pompbehuizing kan alleen in de beide getoonde posities worden gemonteerd.
• Monteer de pomp in omgekeerde volgorde.
• Aanhaalmoment voor alle losgedraaide schroeven: 3 Nm

1. 4× 2. 4×

AMX0227

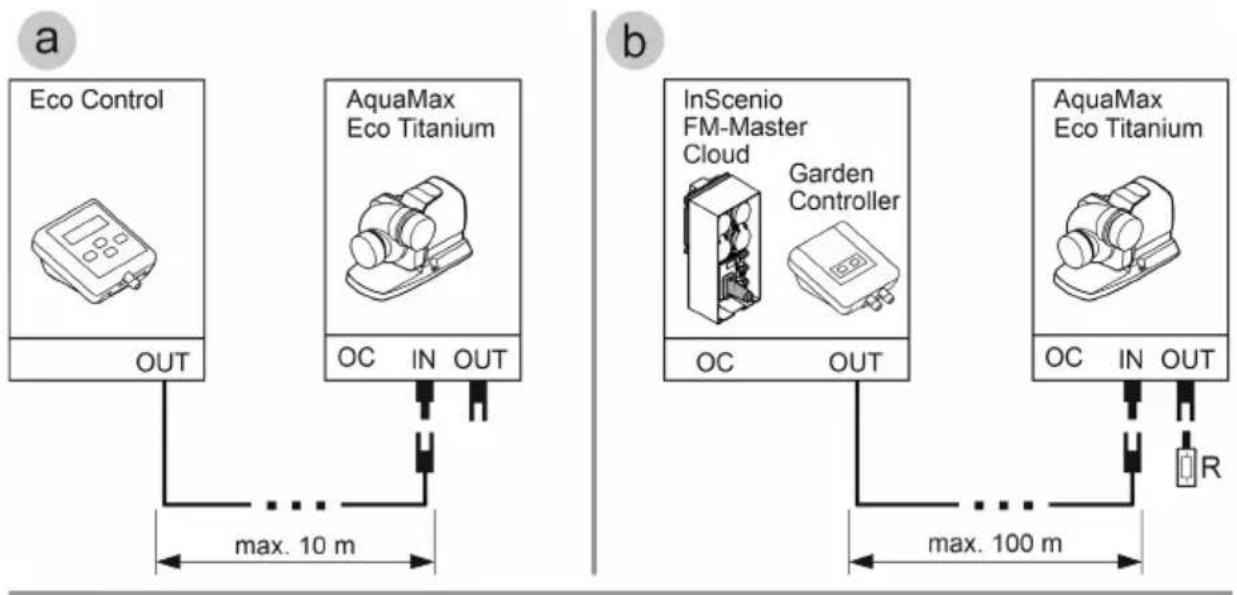

Besturing aansluiten

De pomp kan met of zonder besturing worden gebruikt.

• Met de besturing kan het vermogen van de pomp worden gereguleerd.
• Zonder besturing draait de ingeschakelde pomp permanent op vol vermogen.

Compatibele besturingen (accessoires):

• Eco Control
  Intelligente besturing voor een pomp.

- Incenio FM-Master Cloud

Tot 10 apparaten die geschikt zijn voor OASE Control (pompen, filters, lampen) kunnen via de app "OASE Control" worden aangestuurd.

Informatie hiertoe vindt u onder www.oase.com in het bereik "Intelligente tuinbesturing en verlichting".
    subgraph_a["ECO Control"]
        A1["ECO Control"] --> B1["OUT"]
        B1 --> C1["max. 10 m"]
        C1 --> D1["OU"]
        D1 --> E1["AquaMax Eco Titanium"]
        E1 --> F1["OC IN OUT"]
        F1 --> G1["OU"]
    end

    subgraph_b["InScenio FM-Master Cloud"]
        H1["InScenio FM-Master Cloud"] --> I1["Garden Controller"]
        I1 --> J1["OC OUT"]
        J1 --> K1["OU"]
        K1 --> L1["max. 100 m"]
        L1 --> M1["OU"]
        M1 --> N1["OU"]
        N1 --> O1["AquaMax Eco Titanium"]
        O1 --> P1["OC IN OUT"]
        P1 --> Q1["R"]
    end


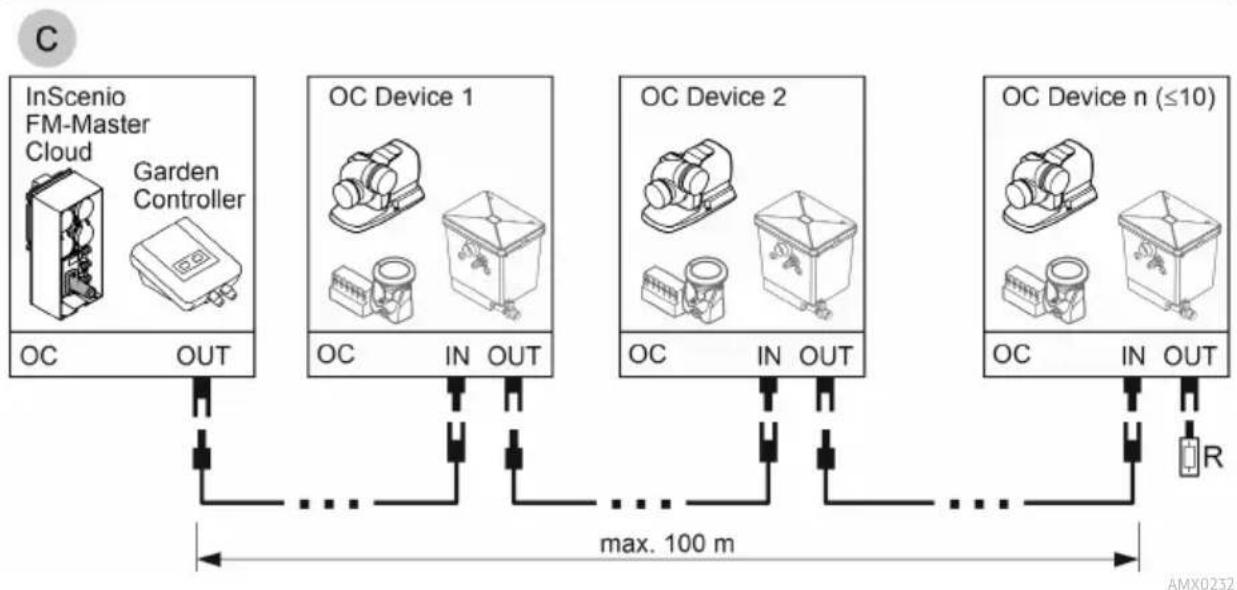

- Een OASE Control-netwerk (variant b, c) moet zijn aangesloten op eindweerstand R. Deze is in de leveringsomvang InSenio FM-Master of Garden Controller opgenomen.

LET OP

Het apparaat wordt beschadigd als er water in de stekkeraansluiting dringt.

• Gebruik de stekkerverbinding of plaats de beschermkap op de stekkerverbinding.
  ▶ De rubberafdichting moet schoon zijn en goed sluitend zitten.
  ▶ Een beschadigde rubberafdichting moet worden vervangen. Als de stekkerverbinding wordt losgemaakt, moet een oudere rubber afdichting (> 2 jaar) worden vervangen.
  ▶ Borg de stekkerverbinding of de beschermkap altijd met de beide schroeven.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

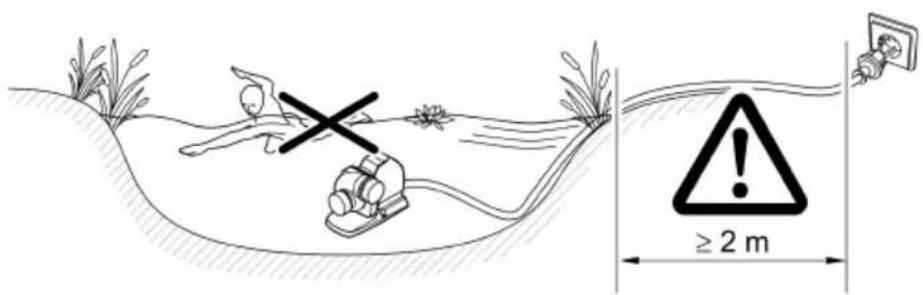

Apparaat gedompeld opstellen

• Netsnoeren of netcontactdozen moeten ten minste 2 m afstand tot het water hebben.
• Wanneer u de pomp in een pompkamer opstelt (aanbeveling):
• Bij een zwemvijver of zwembad waarin zich personen kunnen bevinden, moet u de pompkamer ten minste 2 m van het water verwijderd opstellen.
• Stel de pomp horizontaal op.

• Schroef de apparaatvoet op de vloer van de pompkamer vast, opdat de pomp stabiel staat.

• Wanneer u de pomp zonder een pompkamer opstelt:

• Plaats de pomp horizontaal op een vaste ondergrond, vrij van modder.
• Zorg ervoor dat de pomp stabiel staat.

- Gebruik de pomp uitsluitend indien ze volledig onder water gedompeld is.

- Wij raden aan de pomp of de op de zuigzijde aangesloten onderdelen (skimmer, satellietfilter, vloerafvoer, enz.) hoger dan de vloer te plaatsen wanneer het water modderig of vuil is. Hierdoor wordt het aanzuigen van deeltjes verminderd, wat de levensduur van de rotor verlengt.

≥2 m

AMX022 ^®

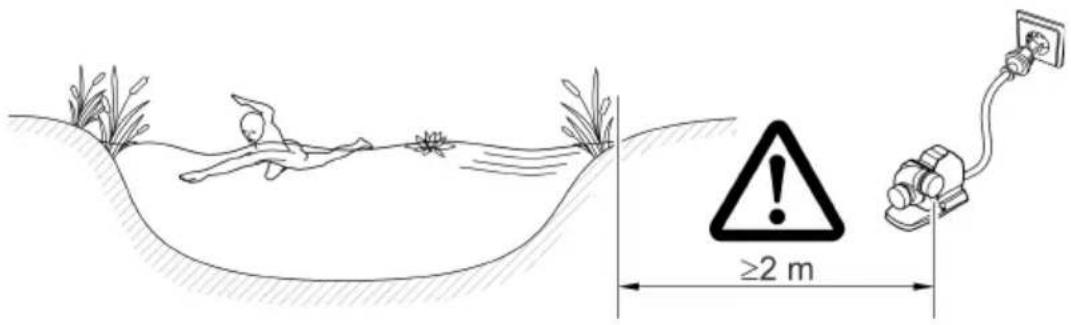

Pomp droog opstellen

• Netsnoeren of netcontactdozen moeten ten minste 2 m afstand tot het water hebben.
• Bij een zwemvijver of zwembad waarin zich personen kunnen bevinden, moet u de pomp ten minste 2 m van het water verwijderd opstellen.
• Plaats de pomp horizontaal op een vaste ondergrond.
• Zorg ervoor dat de pomp stabiel staat. Schroef evt. de apparaatvoet op de ondergrond vast.
• Bescherm de pomp tegen rechtstreeks zonlicht.
• Zorg dat de maximaal toegestane omgevingstemperatuur gewaarborgd is. Zorg eventueel voor geforceerde koeling. (→ Apparaatgegevens)

≥2 m

AMX0226

Drukzijde/aanzuigzijde aansluiten

WAARSCHUWING

De rotor draait zeer snel. Ernstige verwondingen door het afsnijden van ledematen zijn mogelijk wanneer u in de opening van de aanzuigbuis of drukbuis grijpt.

▶ Beveilig de aanzuigbuis/drukbuis met een aanrakingsbescherming wanneer er geen buis aangesloten is. De aanrakingsbescherming is als toebehoren verkrijgbaar.
▶ Stel de pomp op in een pompkamer. Beveilig de pompkamer tegen onbevoegde toegang (toegang met slot vergrendelen of dichtschroeven).

Apparaat wordt onherstelbaar beschadigd als deze met een dimmer wordt gebruikt. Het bevat gevoelige elektrische componenten.

▶ Sluit het apparaat niet aan op een dimbare voeding.

LET OP

De pomp mag niet drooglopen. Anders kan de pomp defect raken.

▶ Gebruik de pomp alleen, als deze ondergedompeld is.

Inschakelen/uitschakelen

• Inschakelen: Steek de netstekker in het stopcontact.
• Het apparaat schakelt onmiddellijk aan.
• Uitschakelen: Trek de netstekker uit het stopcontact.

De pomp voert bij het opstarten en aansluitend tijdens het bedrijf elke 20 ... 40 minuten automatisch een voorgeprogrammeerde zelftest uit (Environmental Function Control (EFC)). De pomp herkent, of deze droogloopt/geblokkeerd is of is ondergedompeld. Bij drooglopen/blokkeren schakelt de pomp automatisch na 60 tot 120 seconden uit. Onderbreek in geval van storing de voedingsspanning en laat de pomp doorstromen resp. verwijder de hindernis. Vervolgens kunt u het apparaat weer in bedrijf nemen.

Reiniging en onderhoud

VOORZICHTIG

Gevaar voor letsel door onvoorzienbaar starten. Apparaatinterne bewakingsfuncties kunnen het apparaat uitschakelen en zelfstandig weer inschakelen.

▶ Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

Apparaat reinigen

LET OP

Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu.

▶ Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel.

① Reinig het apparaat indien nodig, maar minstens 2 maal per jaar.

- Aan de pomp vooral de rotor en het pomphuis reinigen.

- Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag:

— Pompreiniger PumpClean van OASE.

— Azijn- en chloorvrije huishoudreiniger.

- Na het reinigen alle delen met schoon water afspoelen.

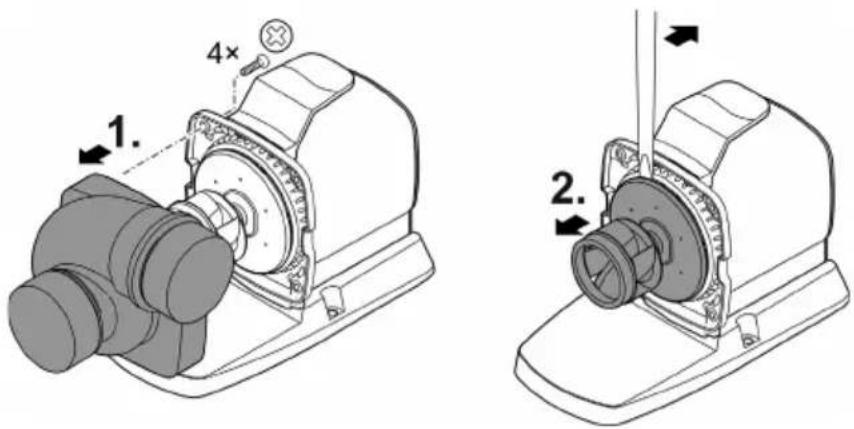

Rotor reinigen/vervangen

WAARSCHUWING

De rotor draait zeer snel. Ernstige verwondingen door het afsnijden van ledematen zijn mogelijk wanneer u in de opening van de aanzuigbuis of drukbuis grijpt.

▶ Trek de stekker uit het stopcontact voordat u aan het apparaat gaat werken.

LET OP

De rotor wordt in het motorblok door een lager gevoerd. Dit lager is een slijtonderdeel en moet tegelijk met de rotor worden vervangen.

- Het vervangen van het lager vereist bijzondere kennis en gereedschappen. Laat het lager door de OASE-vakhandel vervangen of stuur de pomp naar OASE.

LET OP

De rotor bevat een krachtige magneet, die magnetische deeltjes (bijv. ijzervijlsel) aantrekt. Achtergebleven deeltjes kunnen onherstelbare schade aan de rotor en het motorblok veroorzaken.

▶ Maak de rotoreenheid vóór het inbouwen zorgvuldig vrij van aanklevende deeltjes.

LET OP

De loopeenheid wordt beschadigd als het pomphuis bij het wegnemen kantelt en tegen de waaier drukt.

Zet de pomp verticaal voordat het pomphuis wordt verwijderd. Hierdoor kan het pomphuis niet met zijn eigen gewicht tegen de loopeenheid drukken.
▶ Trek het motorblok voorzichtig en recht van het pomphuis af.
▶ Ga voorzichtig te werk wanneer u het weer in elkaar zet.

• Demonteer de buizen aan de aanzuig- en drukzijde.
• De rotoreenheid eventueel met een schroevendraaier met brede platte punt voorzichtig eruit halen.
• Nadat u de rotoreenheid heeft uitgenomen, reinigt u alle onderdelen onder stromend leidingwater.
• Vervang een beschadigde rotoreenheid.
• Monteer de pomp in omgekeerde volgorde.
• Aanhaalmoment voor alle losgedraaide schroeven: 3 Nm.
• Demonteer het motorblok, zoals in de afbeelding is weergegeven.
• Reinig de componenten met een borstel onder schoon water.
• Controleer alle onderdelen op beschadiging. Vervang beschadigde of versleten onderdelen.
• Zet het monteer in omgekeerde volgorde weer in elkaar.

1. 4× 2.

AMX0228

Opslag/overwinteren

Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgeslagen worden.

Zo slaat u het apparaat correct op:

• Reinig het apparaat grondig.
• Controleer het apparaat op beschadigingen en vervang evt. beschadigde onderdelen.
• Pomp ondergedompeld en vorstvrij opslaan.
• Open connectoren beschermen tegen vocht en vuil.

Storing verhelpen

Storing	Mogelijke oorzaak	Oplossing
De pomp start niet	Er is geen netspanning	Netspanning controlerenToevoerleidingen controlerenPomp inschakelen
Pomp werkt niet	Water ernstig verontreinigd	Pomp reinigen. Na het afkoelen van de motor schakelt de pomp zich weer automatisch in.
	Rotor is geblokkeerd	Netstekker uit contactdoos halen en hindernis verwijderen. Aansluitend pomp weer inschakelen.
Oppompvolume onvol-doende	Rotor draait stroef	Rotor reinigen
	Te hoge verliezen in de leidingen	Kies een grotere leidingdiameterLeiding inkorten tot de benodigde mini-mumlengteOnnodige bochten en koppelstukken vermijden
Pomp schakelt na korte looptijd uit	Water ernstig verontreinigd	Pomp reinigen. Na het afkoelen van de motor schakelt de pomp zich weer automatisch in.
	Watertemperatuur te hoog	Maximale watertemperatuur van +35 °C aanhouden. Na het afkoelen van de motor schakelt de pomp zich weer automatisch in.
	Omgevingsbedrijfstemperatuur te hoog	Maximaal toegelaten omgevingstemperatuur aanhouden Na het afkoelen van de motor schakelt de pomp zich weer automatisch in.
	Rotor is geblokkeerd	Netstekker uit contactdoos halen en hindernis verwijderen. Aansluitend pomp weer inschakelen.
	Pomp is drooggelopen	Pomp vullen. Bij gebruik in vijver het apparaat volledig onderdompelen.

Slijtagedelen

• Rotor
• Lager in het motorblok

Reserveonderdelen

(→ Reserveonderdelen, 📄 356)

NL

Afvoer van het afgedankte apparaat

LET OP

Dit apparaat niet met het huishoudelijk afval afvoeren.

▶ Verwijder het apparaat via het daartoe bedoelde retourstelsel.
▶ Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften.
▶ Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.

Păstrați capacele de protectie.
