РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AquaMax Eco Titanium 33000 OASE

BG Упътване за употреба

За това ръководството за употреба

Настоящото ръководство за употреба важи за:

Оригинално ръководство.

Указания за безопасност

Електрическо свързване

• По отношение на електрическата инсталация на открито важат специални пра- вила. Електрическата инсталация трябва да се изпълнява само от електротехник.
  – Електротехникът е квалифициран въз основа на своето професионално образование, знания и опит, и има право да изпълнява електрически инсталации на открито. Той може да разпознава възможни опасности и спазва регионалните и националните стандарти, правила и предписания.
  – При въпроси и проблеми се обръщайте към електроспециалист.
• Свързвайте уреда само ако електрическите данни на уреда и електрозахранването съвпадат.
• Свързвайте уреда само към инсталирана според предписанията контактна кутия.
• Уредът трябва да е обезопасен с дефектнотокова защита (RCD) с номинален ток на утечка от максимум 30 mA.
• Удължаващи кабели и токови разпределители (напр. многогнездови контакти) трябва да са подходящи за използване на открито (защитени от пръски вода).
• Защитете отворените щепсели и контакти от влага.

Безопасна работа

• Преди да бъркате във водата, изключете всички електрически уреди във водата от електрическата мрежа. В противен случай има опасност от тежки наранявания или смърт поради токов удар.
• Не използвайте уреда, ако електрическите проводници или корпусът са повредени.
• Изхвърлете уреда, ако захранващият кабел е повреден. Захранващият кабел не може да се сменя.
• Работният елемент в уреда съдържа магнит със силно магнитно поле, което може да окаже влияние върху пейсмейкъри или имплантирани дефибрилатори (ICD). Между имплантанта и магнита спазвайте минимално разстояние от 0,2 m ein.
• Никога на дърпайте електрическите кабели. По специално не пренасяйте уреди за техните кабели.
• Полагайте проводниците така, че да са защитени от повреди и никой да не се спъва в тях.
• Никога не извършвайте технически промени по уреда.
• Този уред може да се използва от деца от 8 годишна възраст и нагоре, както и от хора с намалени физически, сензорни или умствени възможности или такива, които нямат опит и познания, само ако са наблюдавани или инструктирани за безопасната употреба и разбират произтичащите от това опасности. Децата не играят с уреда. Почистването и поддръжката не трябва да се извършват от деца, освен ако те са на възраст минимум 8 години и са под надзор.
• По уреда извършвайте само работите, които са описани в настоящото ръководство.
• Използвайте само оригинални резервни части и аксесоари.
• При проблеми се обърнете към оторизирания сервис или към OASE.

Употреба по предназначение

Използвайте продукта, описан в това ръководство, само както следва:

• За изпомпване на обикновена езерна вода за филтрационни системи, водопади и каскадни системи.
• При спазване на техническите данни. (→ Данни за уреда)
• При спазване на допустимите стойности на водата. (→ Допустими стойности на водата)

За уреда са валидни следните ограничения:

• Не използвайте уреда в плувни басейни.
• Никога не използвайте уреда без вода.
• Не използвайте уреда заедно с химикали, хранителни продукти, запалими, взривоопасни вещества или течности, различни от вода.
• Не свързвайте към водоснабдяването на къщата.
• Не използвайте за промишлени цели.
• По отношение на EMC (електромагнитна съвместимост) това е уред от клас А. В жилищна среда уредът може да причини радиосмущения. Потребителят трябва да предприеме подходящи мерки.

1 Seasonal Flow Control (SFC) включване/изключване

- Когато управлението е включено, превключвателят не функционира. SFC се включва или изключва в този случай чрез управлението.

2 Корпус на помпата

Корпусът на помпата може да се завърта на 90°.

3 Управление на връзката

• За управление на помпата е необходим контролерът OASE Eco Control (аксесоар).
• Алтернативно помпата може да бъде свързана в мрежа OASE Control.
• Информация за OASE Control ще откриете на адрес www.oase.com.

4 Краче на уреда

Осигурява стабилно положение,възможно е завинтване към основата.

5 Изход

(напорен щуцер)

Запазете предпазните капачки.

За предпазване от тежки наранявания при работеща помпа

6 Вход

(всмукателен накрай- ник)

поставяйте защитната капачка веднага, след като сте отстранили свързана тръба.

Символи върху уреда

IP68

Уредът е прахо- и водонепроницаем до 4 m.

Пазете уреда от пряка слънчева светлина.

Не изхвърляйте уреда с обичайните битови отпадъци.

Прочетете ръководството за употреба.

Seasonal Flow Control (SFC)

SFC функцията регулира интелигентно количеството вода, респективно височината на транспортиране на базата на температурата на водата. Така мощността на помпата целогодишно се адаптира към съответното екологично състояние във водния басейн, чрез циркулацията на водата в зависимост от температурата подпомага биологичното равновесие във водата (зимен режим на работа, преходен режим на работа и летен режим на работа).

- При активна SFC функция помпата различава ...

– зимен режим, minimum (температура на водата под +10°C)
– преходен режим, medium (температура на водата +10 ... +17 °C)
– летен режим, maximum (температура на водата над +17 C)

Можете да намерите характеристиките на адрес www.oase.com в продуктов раздел "Помпи за езеро".

• Функцията SFC може да бъде активирана само при потапяне.
• При използване на скимер или сателитен филтър може, в зависимост от съоръже- нието, да е препоръчително да изключите функцията SFC.
• При доставяне функцията SFC е деактивирана.

Технически данни

Данни за уреда

Описание			AquaMax Eco Titanium 33000
Захранващо напрежение		V AC	220 ... 240
Мрежова честота		Hz	50/60
Консумирана мощност		W	30 ... 145
Управление чрез			Oase Control (OC), Eco Control
Вход	Присъединителна резба		G212
	за тръбопровод		DN63
Изход	Присъединителна резба		G212
	за тръбопровод		DN63
Допустима температура на водата (потопен монтаж)		°C	+4 ... +35
Макс. допустима температура на околната среда при естественаконвекция (монтаж на суша)		°C	+30
Макс. допустима температура на околната среда при принудително охлаждане (монтаж на суша)		°C	+40
Макс. мощност на изпомпване		l/h	33000
Макс. височина на изпомпване		m	3,5
Макс. размер на частиците при едри замърся-вания		mm	6
Макс. дълбочина		m	≤4
Дължина на кабела		m	10
Размери	Дължина	mm	275
	Широчина	mm	176
	Височина	mm	200
Тегло		kg	9,2

Характеристики на помпата

Допустими стойности на водата

Тип		Чиста вода	Вода от басейн	Солена вода
pH-стойност		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Твърдост	DH	8 ... 15	8 ... 15	20 ... 30
Свободен хлор	mg/l	<0,3	<0,6	<0,3
Хлоридно съдържание	mg/l	<250	<250	<22000
Съдържание на сол	%	<0,4	<0,4	<4
Общ сух остатък	mg/l	<50	<50	<50
Температура	°C	+4 ... +35	+4 ... +30	+4 ... +28

Монтаж и свързване

Помпата може да бъде монтирана потопена (във водата) или на сухо (извън водата). Използването на помпата е допустимо само при спазване на посочените стойности на водата. (→ Допустими стойности на водата)

- Водата от басейн или солената вода могат да повлияят негативно на външния вид на уреда. Тези негативни въздействия са изключени от гаранцията.

ПРЕДУПРЕЖДЕНИЕ

Тежки наранявания или смърт при експлоатация на уреда в плавателен водоем. Дефектни електрически компоненти на уреда поставят водата под опасно електрическо напрежение.

▶ Използвайте уреда само ако във водата няма хора.

ВНИМАНИЕ

Въртящи се компоненти в зоната на засмукващия накрайник и напорния накрайник. Възможни са наранявания, ако бръкнете в накрайниците.

Обърнете по-специално внимание на: Спрял поради претоварване уред може неочаквано да се стартира!

▶ Не бъркайте в отвора на засмукващия или напорния накрайник, ако мрежовият адаптер е включен.
▶ Ако по време на работа накрайниците са свободно достъпни, напр. ако няма свързани маркучи, трябва да обезопасите накрайниците, за да ограничите възможността за допир до тях. Защитата от допир се предлага като принадлежност.

Всички компоненти на уреда не бива да бъдат подлагани за дълго време на пряка слънчева светлина, тъй като това може да доведе до повреда. За целта използвайте предпазен капак.

Завъртане на корпуса на помпата

ИЗВЕСТИЕ

Електромоторът ще се повреди, ако помпеното тяло при изваждане бъде изметнато и упражни натиск върху електромотора.

▶ Преди изваждане на помпеното тяло поставете помпата във вертикално положение. Така помпеното тяло със собственото си тегло не може да притисне електромотора.
▶ Изтеглете цилиндровия блок от помпеното тяло внимателно и без накланяне.
▶ При монтажа подходете също толкова внимателно.

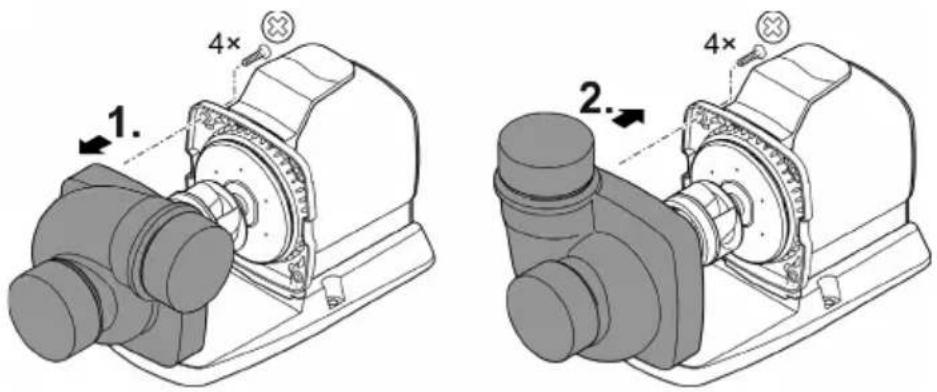

При необходимост можете да завъртите корпуса на помпата и така да промените положението на изхода на помпата с 90°.

• Сега корпусът на помпата може да бъде монтиран само в двете изобразени положения.
• Сглобете помпата в обратна последователност.
  – Въртящ момент на затягане на всички развити винтове: 3 Nm

1. 4× 2. 4×

AMX0227

Свързване на управлението

Помпата може да работи с или без управление.

• С управлението може да бъде регулирана мощността на помпата.
• Без управление включената помпа работи постоянно с пълна мощност.

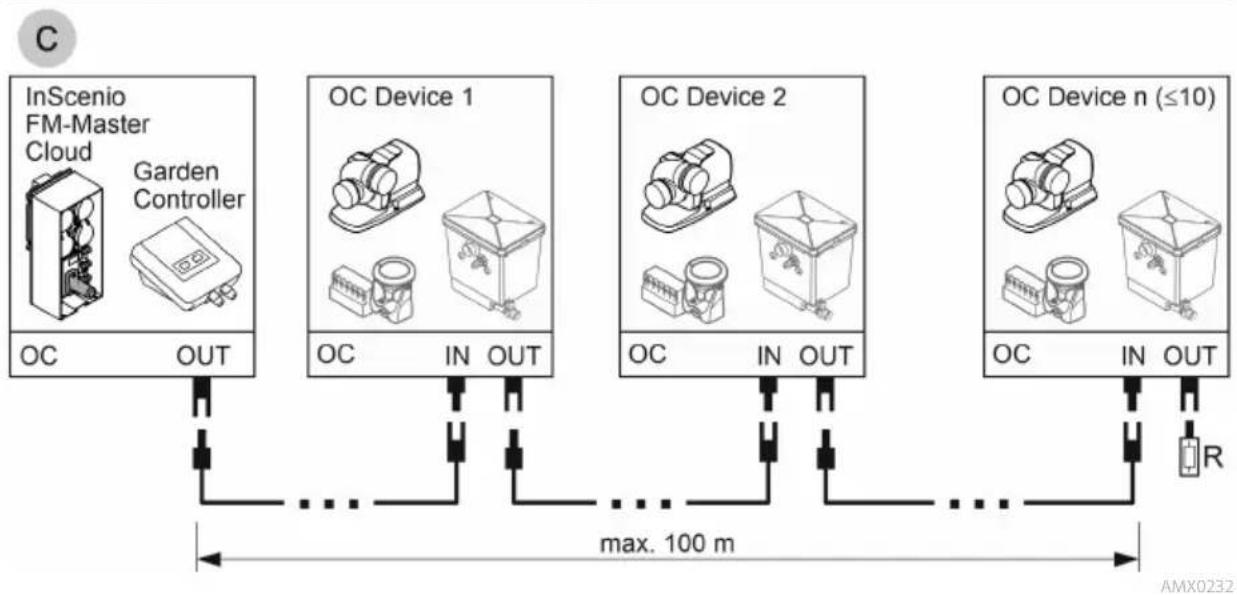

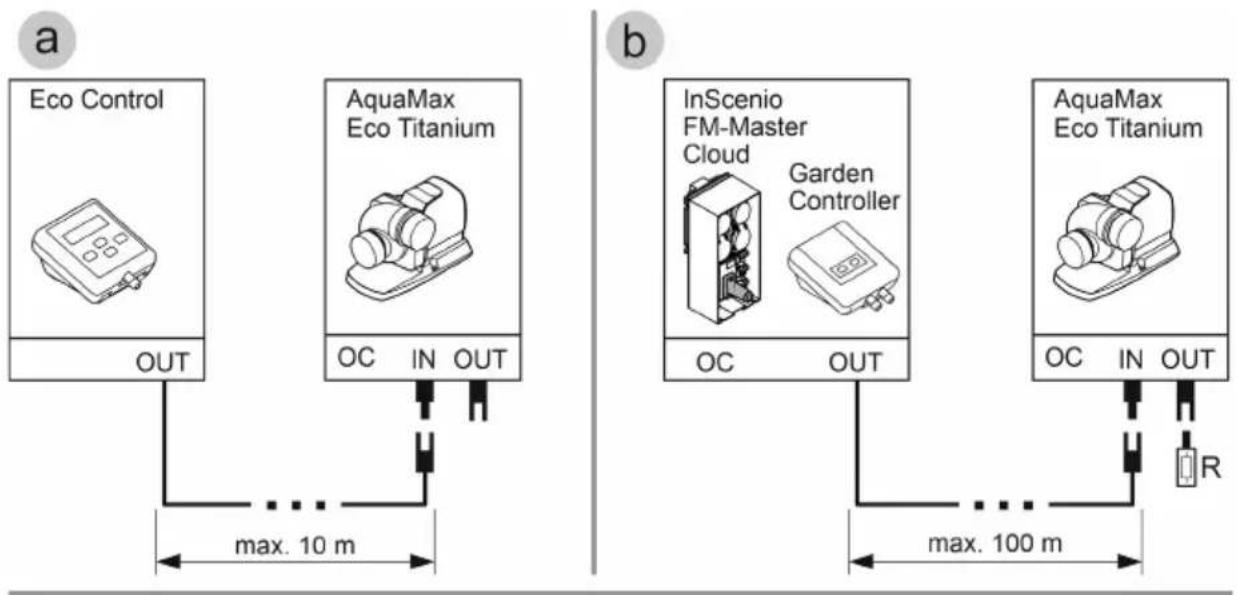

До 10 уреда, които могат да бъдат управлявани с OASE (помпи, филтри, осветление) се управляват чрез приложението "OASE Control".

Информация за това ще получите на www.oase.com в раздел "Интелигентно градинско управление и осветление".
    subgraph_a["ECO Control"]
        A["Input: Eco Control with OUT"]
        B["AquaMax Eco Titanium"]
        C["Input: In Scenario Eco Titanium"]
        D["Output: Out"]
        E["In Scenario FM-Master Cloud"]
        F["Output: Garden Controller"]
    end

    subgraph_b["AquaMax Eco Titanium"]
        G["Input: In Scenario Eco Titanium"]
        H["Output: Out"]
        I["In Scenario FM-Master Cloud"]
        J["Output: Garden Controller"]
        K["Output: In Scenario Eco Titanium"]
    end

    A -->|max. 10 m| E
    B -->|max. 10 m| E
    C -->|max. 10 m| E
    D -->|max. 10 m| E
    F -->|max. 100 m| I
    G -->|max. 100 m| I
    H -->|max. 100 m| I
    I -->|R| J

- OASE Control мрежа (вариант b, c) трябва да бъде терминирана с крайно съпротивление R. То е включено в обхвата на доставката InSenio FM-Master или Garden Controller.

ИЗВЕСТИЕ

Уредът ще се повреди, ако в щекерната връзка попадне вода.

▶ Свържете щепселната връзка или поставете защитното капаче.
▶ Гуменото уплътнение трябва да е чисто и да пасва точно.
▶ Ако гуменото уплътнение е повредено, то трябва да се смени. Когато щепселната връзка се прекъсне, по-старото гумено уплътнение (> 2 години) трябва да бъде сменено.
▶ Осигурявайте щепселната връзка или защитното капаче винаги с двата винта.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

• Мрежовите кабели или контактите за връзка с електрическата мрежа трябва да бъдат на минимално разстояние 2 m от водата.
• Ако инсталирате помпата в камера за помпа (препоръка):

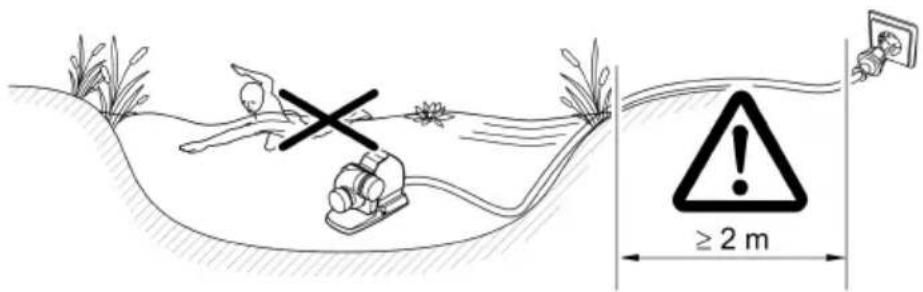

– В плувен басейн или басейн, в който може да влизат хора, трябва да инстали- рате камерата за помпа на минимално разстояние 2 m от водата.

– Поставете помпата в хоризонтално положение.

– Завинтете здраво крачето на уреда към пода на камерата за помпа, за да стои помпата стабилно.

- Ако инсталирате помпата без камера за помпа:

– Поставете помпата хоризонтално върху твърда, чиста от шлам основа.

– Осигурете стабилно положение на помпата.

• Използвайте помпата само ако тя е напълно потопена под вода.
• Препоръчваме, при затлачена или замърсена вода помпата, респективно свързаните от страната на засмукването компоненти (скимер, сателитен филтър, дънен сифон и т.н.) да бъдат инсталирани повдигнато над дъното. По този начин се намалява засмукването на частици, което увеличава експлоатационния живот на ходовия модул.

≥ 2 m

BG

AMX0225

Поставете помпата на сухо

• Мрежовите кабели или контактите за връзка с електрическата мрежа трябва да бъдат на минимално разстояние 2 m от водата.

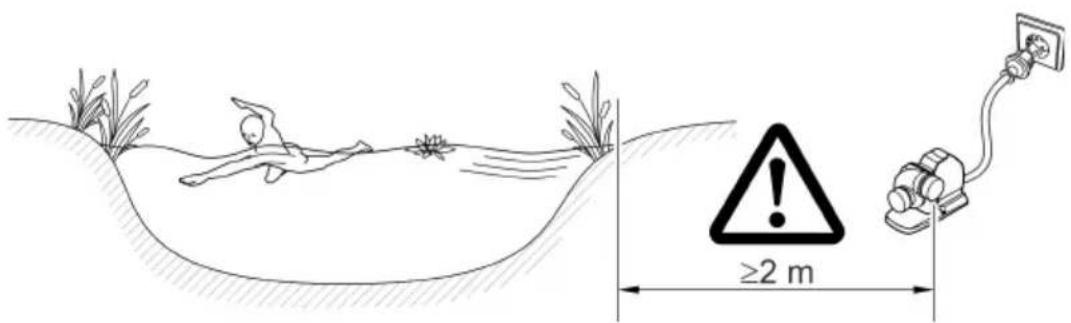

• В плувен басейн или басейн, в който може да влизат хора, трябва да инсталирате помпата на минимално разстояние 2 m от водата.
• Поставете помпата в хоризонтално положение върху устойчива основа.
• Осигурете стабилно положение на помпата. При необходимост завинтете здраво крачето на уреда към основата.
• Пазете помпата от директни слънчеви лъчи.
• Съблюдавайте максимально допустимата температура на заобикалящата среда. При необходимост осигурете принудително охлаждане. (→ Данни за уреда)

≥2 m

AMX0226

Свързване напорна страна/страна на засмукване

ПРЕДУПРЕЖДЕНИЕ

Работният елемент се върти много бързо. Възможни са тежки наранявания поради отрязване на крайници, ако бръкнете в отвора на всмукателния накрайник или на напорния щущер.

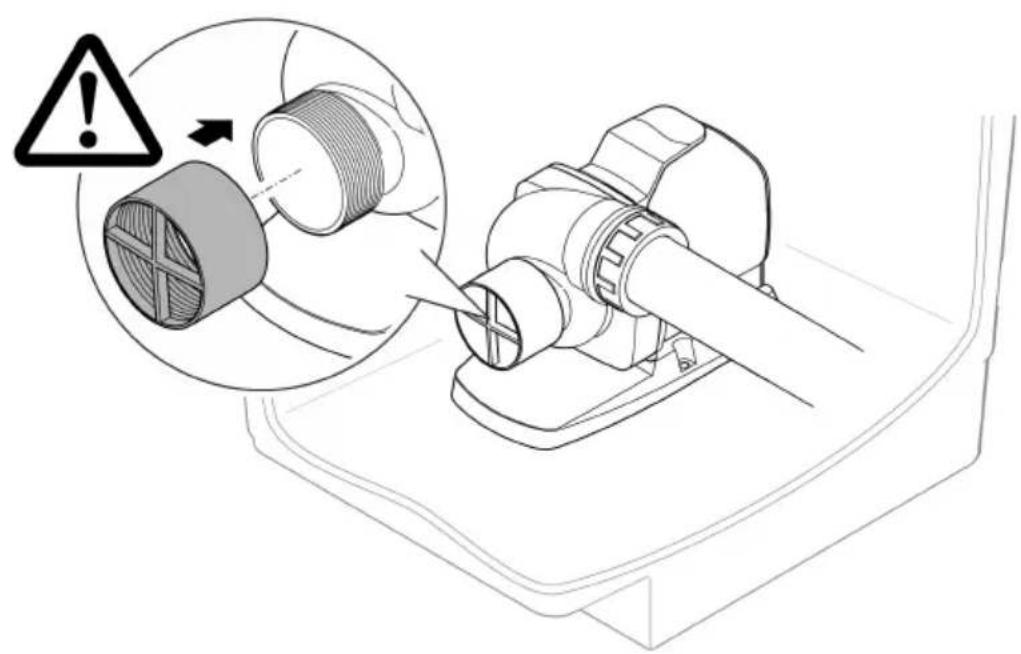

▶ Когато няма свързана тръба, обезопасявайте всмукателния накрайник/напорния щущер със защитно приспособление срещу допир. Защитата от допир се предлага като принадлежност.
▶ Поставете помпата в камерата за помпа. Обезопасете камерата за помпата от неразрешен достъп (заключете входа с катинар или затворете с винтове).

Уредът се поврежда, когато се работи с димер. Съдържа чувствителни електрически компоненти.

▶ Не свързвайте уреда към електрозахранване с димер.

ИЗВЕСТИЕ

Помпата не трябва да работи без вода. В противен случай помпата ще може да бъде разрушена.

▶ Използвайте помпата само когато тя е потопена или наводнена.

Включване / Изключване

• Включване: Включете щепсела в контакта.

– Уредът се включва веднага.

- Изключване: Извадете щепсела от контакта.

При пускане в действие и в последствие по време на експлоатация помпата автоматично изпълнява на всеки 20 ... 40 минути тест (Environmental Function Control – контрол на екологичните функции (EFC)). При него помпата разпознава дали е в режим на работа на сухо / блокировка или в потопено състояние. В случай на режим на работа на сухо / блокировка помпата се изключва автоматично след около 60 до 120 секунди. В случай на повреда прекъснете електрозахранването и „наводнете помпата“, съответно отстранете проблема. След това отново можете да експлоатирате уреда.

Почистване и поддръжка

ВНИМАНИЕ

Опасност от нараняване поради неволно стартиране. Вътрешните за уреда контролни функции могат да изключат уреда и да го включат отново самостоятелно.

▶ Преди работа по уреда извадете щепсела от контакта.

Почистете уреда

ИЗВЕСТИЕ

Не използвайте агресивни почистващи препарати или химически разтвори. Тези средства могат да повредят корпуса, да нарушат функционирането на уреда и са вредни за животните, растенията и околната среда.

▶ Почистете уреда по-възможност с чиста вода и мека четка или гъба; при упорити замърсявания с помощта на препоръчаните почистващи препарати.

① Почиствайте уреда при необходимост, но най-малко 2 пъти годишно.

- Препоръчани почистващи препарати при упорити варовикови отлагания:

– Почистващ препарат за помпата PumpClean от OASE.

– Домакински почистващ препарат без съдържание на оцет и хлор.

- След почистването изплакнете основно всички части с чиста вода.

Почистване/смяна на работния елемент

ПРЕДУПРЕЖДЕНИЕ

Работният елемент се върти много бързо. Възможни са тежки наранявания поради отрязване на крайници, ако бръкнете в отвора на всмукателния накрайник или на напорния щущер.

▶ Преди работа по уреда извадете щепсела от контакта.

ИЗВЕСТИЕ

Работният елемент в двигателния блок се води от лагер. Този лагер е износваща се част и трябва да се сменя едновременно с работния елемент.

▶ Смяната на лагера изисква специални познания и инструменти. Възложете смяната на лагера на дистрибутора на OASE или изпратете помпата на OASE.

ИЗВЕСТИЕ

Работният елемент съдържа силен магнит, който привлича магнитни частици (напр. железни стружки). Останалите частици могат да предизвикат непоправими щети по работния елемент и двигателния блок.

▶ Преди монтирането старателно почистете работния елемент от полепнали частици.

ИЗВЕСТИЕ

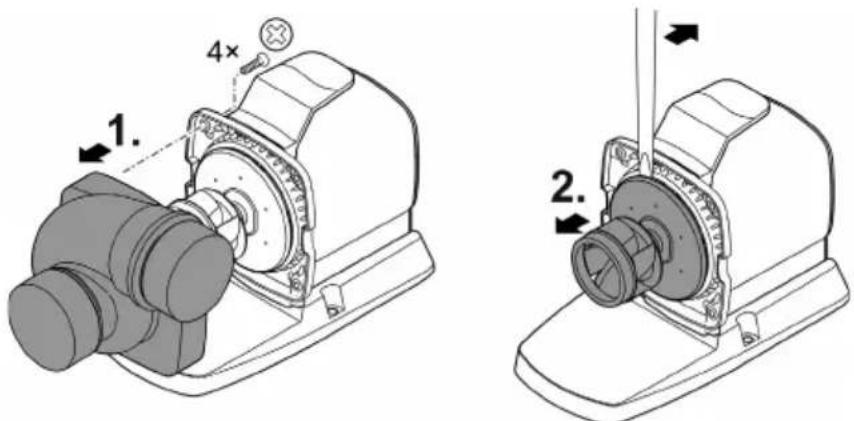

Електромоторът ще се повреди, ако помпеното тяло при изваждане бъде изметнато и упражни натиск върху електромотора.

▶ Преди изваждане на помпеното тяло поставете помпата във вертикално положение. Така помпеното тяло със собственото си тегло не може да притисне електромотора.
▶ Изтеглете цилиндровия блок от помпеното тяло внимателно и без накланяне.
▶ При монтажа подходете също толкова внимателно.

• Демонтирайте тръбите от страната на засмукване и от напорната страна.
• При необходимост повдигнете внимателно работния елемент с широка отвертка.
• След като сте извадили работния елемент, почистете всички части под течаща вода от водопровода.

– Сменете износения или повреден работен елемент.

• Сглобете помпата в обратна последователност.
  – Въртящ момент на затягане на всички развити винтове: 3 Nm.

- Разглобете двигателния блок, както е показано на изображението.

- Почистете компонентите с четка под чиста вода.

- Проверете всички части за повреда. Сменете повредените или износените части.

- Сглобете двигателния блок в обратна последователност.

1. 4× 2.

AMX0228

Съхранение/Зазимяване

Уредът не е защитен от замръзване и трябва да се демонтира и прибере при очак- вани минусови температури.

Уредът се съхранява правилно по следния начин:

• Почистете уреда обстойно.
• Проверете уреда за повреди и заменете повредените части, ако е нужно.
• Съхранявайте помпата потопена на защитено от замръзване място.
• Защитете откритите контактни съединения от влага и замърсяване.

Отстраняване на неизправности

Неизправност	Възможна причина	Помощ за отстраняване
Помпата не се задейства	Липсва напрежение в мрежата	Проверете напрежението в мрежатаПроверете захранващите проводнициВключете помпата
Помпата не изпомпва	Силно замърсена вода	Почистете помпата. След изстиване на двигателя помпата се включва автоматично отново.
	Работният елемент е блокиран	Извадете мрежовия щепсел и отстранете препятствието. След това отново включете помпата.
Недостатъчен дебит	Работният елемент е трудно подвижен	Почистете работния елемент
	Прекалено много загуби в тръбите	Изберете по-голям диаметър на тръбитеНамалете дължината на тръбите до необходимия минимумИзбягвайте ненужни колена и свързващи елементи
След кратко време на работа помпата изключва	Силно замърсена вода	Почистете помпата. След изстиване на двигателя помпата се включва автоматично отново.
	Температурата на водата е пре-калено висока	Спазвайте максимальната температура на водата от +35 °C. След изстиване на двигателя помпата се включва автоматично отново.
	Температурата на околната среда е твърде висока	Спазвайте максимально допустимата температура на околната среда. След изстиване на двигателя помпата се включва автоматично отново.
	Работният елемент е блокиран	Извадете мрежовия щепсел и отстранете препятствието. След това отново включете помпата.
	Помпата е работила на сухо	Напълнете помпата с вода. При работа във воден басейн потапяйте уреда изцяло.

Бързо износващи се части

• Работен елемент
• Лагер в двигателния блок

Резервни части

Този уред не бива да се изхвърля като битов отпадък.

▶ Изхвърлете уреда чрез предвидената за тази цел система за обратно приемане.
▶ При въпроси се обърнете към местен пункт за събиране на отпадъци. Там ще получите информация за правилното изхвърляне на уреда.
▶ Направете уреда негоден за употреба, като отрежете кабелите.
