MANUAL DE USUARIO AquaMax Eco Titanium 33000 OASE

ES Instrucciones de uso

Sobre estas instrucciones de uso

Estas instrucciones de uso son válidas para:

Instrucciones originales.

Indicaciones de seguridad

Conexión eléctrica

- Para la instalación eléctrica en el exterior se aplican prescripciones especiales. Sólo un electricista especializado puede ejecutar la instalación eléctrica.

- El electricista especializado está cualificado por su formación profesional, conocimientos y experiencias, y facultado para realizar instalaciones eléctricas en el exterior. El electricista especializado puede reconocer posibles peligros y cumple las normas, prescripciones y disposiciones regionales y nacionales.

— En caso de preguntas y problemas póngase en contacto con un electricista especializado.

- Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.

- Conecte el aparato únicamente a una toma de corriente correctamente instalada.

- La unidad debe estar protegida por un dispositivo de corriente residual (RCD) con una corriente residual nominal máxima de 30 mA.

- Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).

- Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• Deseche el equipo si está dañado el cable de conexión de red. El cable de conexión de red no se puede sustituir.
• La unidad de rodadura en el equipo incluye un imán con un fuerte campo magnético que puede influir en marcapasos o desfibriladores implantados (ICD). Mantenga una distancia mínima de 0,2 m entre el implante y el imán.
• No tire nunca de los cables eléctricos. En particular, no transporte ningún equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• No realice nunca modificaciones técnicas en el equipo.
• Este equipo se puede utilizar por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Los trabajos de limpieza y mantenimiento no se deben realizar por niños, a no ser que tengan al menos 8 años y sean supervisados.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.
• En caso de problemas póngase en contacto con el servicio al cliente autorizado o con OASE.

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Para bombear el agua de estanque normal para sistemas de filtros, cascadas y riachuelos.
• De acuerdo con los datos técnicos. (→ Datos de equipos)
• De acuerdo con los valores del agua permisibles. (→ Valores del agua permisibles)

Para el equipo son válidas las siguientes limitaciones:

• No emplee en piscinas.
• No opere nunca sin circulación de agua.
• No utilice el equipo junto con productos químicos, alimentos, sustancias inflamables y explosivas u otros líquidos que no sean agua.
• No conectar a la línea de alimentación de agua potable.
• No emplee el equipo para fines industriales.
• Según CEM (compatibilidad electromagnética) se trata de un equipo de la clase A. El equipo puede ocasionar interferencias de radio en entornos residenciales. El usuario tiene que tomar las medidas adecuadas.

Descripción del producto

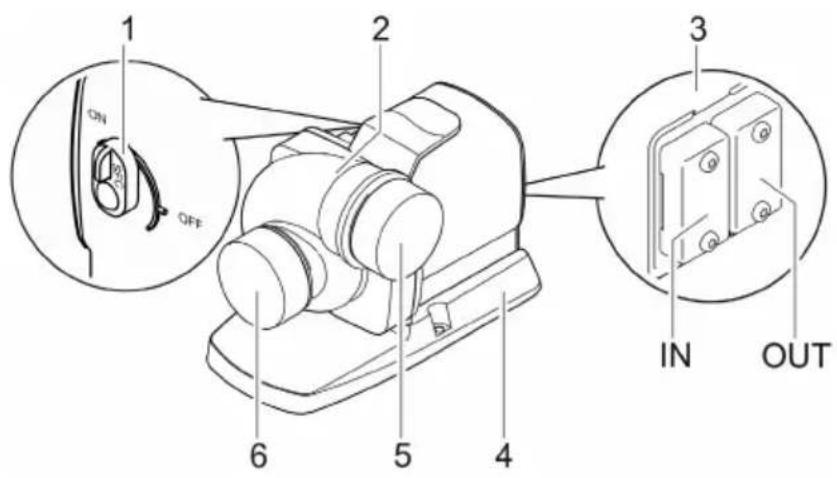

Vista sumaria

1 2 3 IN OUT OFF 6 5 4

AMX0224

1 Conectar/ desconectar el Seasonal Flow Control (SFC)

- El interruptor no tiene ninguna función cuando el control está conectado. El SFC se conecta o desconecta a través del control.

2 Carcasa de la bomba La carcasa de la bomba se puede girar 90°.

3 Conexión del control

• Para la operación de la bomba se requiere el equipo de control OASE Eco Control (accesorios).
• Como alternativa se puede integrar la bomba en una red de OASE Control.
• Consulte las informaciones sobre el control de OASE en www.oase.com.

4 Pie del equipo Garantiza una posición segura, es posible un atornillado en la base.

5 Salida (Tubuladura de presión) 6 Entrada (Tubuladura de aspiración) Guardar las tapas de protección. Para proteger contra lesiones graves durante la marcha de la bomba coloque de inmediato la tapa deprotección cuando haya quitado un tubo conectado.

Símbolos en el equipo

IP68

El equipo es hermético al polvo y al agua hasta 4 m.

Proteja el equipo contra la radiación solar directa.

No deseche el equipo en la basura doméstica normal.

Lea las instrucciones de uso.

ES

Seasonal Flow Control (SFC)

La función SFC regula de forma inteligente la cantidad de agua o la altura de bombeo en dependencia de la temperatura del agua. De este modo se adapta la potencia de la bomba durante el año completo a la correspondiente ecología del estanque y se apoya la biología del estanque gracias a la circulación del agua en dependencia de la temperatura (funcionamiento de invierno, funcionamiento de transición y funcionamiento de verano).

- Si está activa la función SFC, la bomba diferencia entre...

• funcionamiento de invierno, minimum (temperatura del agua inferior a +10 °C)
• funcionamiento de transición, medium (temperatura del agua +10 ... +17 °C)
• funcionamiento de verano, maximum (temperatura del agua superior a +17 °C)

Las correspondientes curvas características se encuentran en www.oase.com en el área de productos "Bombas de estanque".

• La función SFC sólo se puede activar en el emplazamiento sumergido.
• En caso que se emplee un skimmer o filtro satélite puede ser recomendable en dependencia de la instalación desconectar la función SFC.
• La función SFC está desactivada al suministro.

Datos técnicos

Datos de equipos

Descripción			AquaMax Eco Titanium 33000
Tensión de conexión		V CA	220 ... 240
Frecuencia de red		Hz	50/60
Consumo de potencia		W	30 ... 145
Control mediante			Oase Control (OC), Eco Control
Entrada	Rosca de conexión		G2 12
	para tubería		DN63
Salida	Rosca de conexión		G2 12
	para tubería		DN63
Temperatura del agua permisible (emplazamiento su-mergido)		°C	+4 ... +35
Temperatura ambiente máxima permisible con con-vección natural (emplazamiento en seco)		°C	+30
Temperatura ambiente máxima permisible con refri-geración forzada (emplazamiento en seco)		°C	+40
Capacidad de bombeo máx.		l/h	33000
Altura de bombeo máx.		m	3,5
Tamaño de grano máximo, suciedad gruesa		mm	6
Profundidad de inmersión máxima		m	≤4
Longitud del cable		m	10
Dimensiones	Longitud	mm	275
	Anchura	mm	176
	Altura	mm	200
Peso		kg	9,2

Líneas características de la bomba

(→ Líneas características de la bomba, 📄 354)

Valores del agua permisibles

Tipo		Agua fresca	Agua de piscina	Agua salada
Valor pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Dureza	DH	8 ... 15	8 ... 15	20 ... 30
Cloro libre	mg/l	<0,3	<0,6	<0,3
Contenido de cloruro	mg/l	<250	<250	<22000
Contenido de sal	%	<0,4	<0,4	<4
Residuo seco total	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Emplazamiento y conexión

La bomba se puede emplazar sumergida (en el agua) o en seco (fuera del agua).

La bomba sólo se puede emplear si se cumplen los valores del agua indicados. (→ Valores del agua permisibles)

- El agua de piscina o el agua salada pueden mermar la óptica del equipo. Estos menoscabos no están incluidos en la garantía.

ADVERTENCIA

Lesiones graves o la muerte si el equipo se opera en un estanque de natación. Piezas eléctricas defectuosas del equipo generan una tensión eléctrica peligrosa en el agua.

▶ No emplee el equipo en estanques para nadar.

CUIDADO

Componentes giratorios en el área de la tubuladura de aspiración y la tubuladura de presión. Son posibles que se produzcan lesiones si se introduce la mano en las tubuladuras.

Tenga especialmente en cuenta: ¡Un equipo parado por sobrecarga puede arrancar inesperadamente!

▶ No toque en la abertura de la tubuladura de aspiración o la tubuladura de presión cuando esté conectada la clavija de red.
▶ Si las tubuladuras están libremente accesibles durante el funcionamiento, por ejemplo, si no hay mangueras conectadas, asegure las tubuladuras con un protector contra contacto. La protección contra contacto está disponible como accesorio.

Está prohibido exponer todos los componentes del equipo a la radiación solar directa durante largos períodos de tiempo, porque se podrían dañar. Emplee una cubierta de protección si fuera necesario.

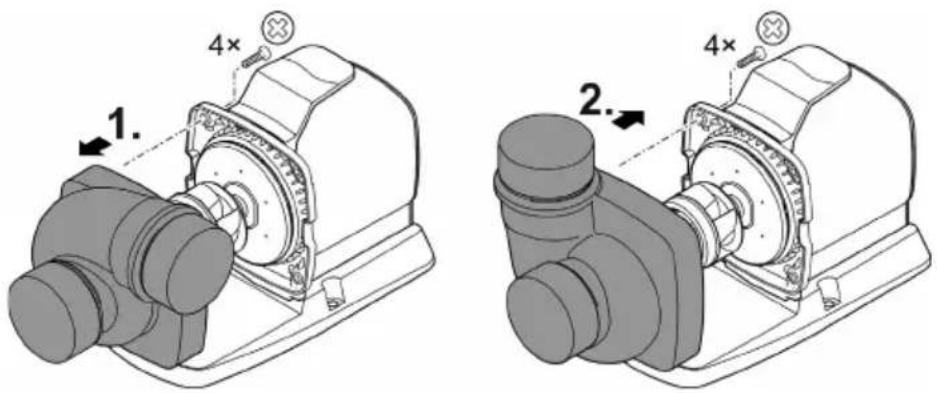

Girar la cargasa de la bomba

AVISO

La unidad de rodadura se daña si la carcasa de la bomba se ladea y presiona contra la unidad de rodadura al desmontaje.

Emplace la bomba en posición vertical antes de quitar la carcasa de la bomba. Así se evita que la carcasa de la bomba presione con su propio peso contra la unidad de rodadura.
▶ Saque con cuidado y recto el bloque del motor de la carcasa de la bomba.
▶ Proceda con el mismo cuidado al ensamblaje.

Si fuera necesario se puede girar la carcasa de la bomba y modificar la posición de la salida de la bomba en 90°.

• La carcasa de la bomba se puede montar sólo en las dos posiciones mostradas.
• Monte la bomba en secuencia contraria.
  — Par de apriete para todos los tornillos soltados: 3 Nm

1. 4× 2. 4×

AMX0227

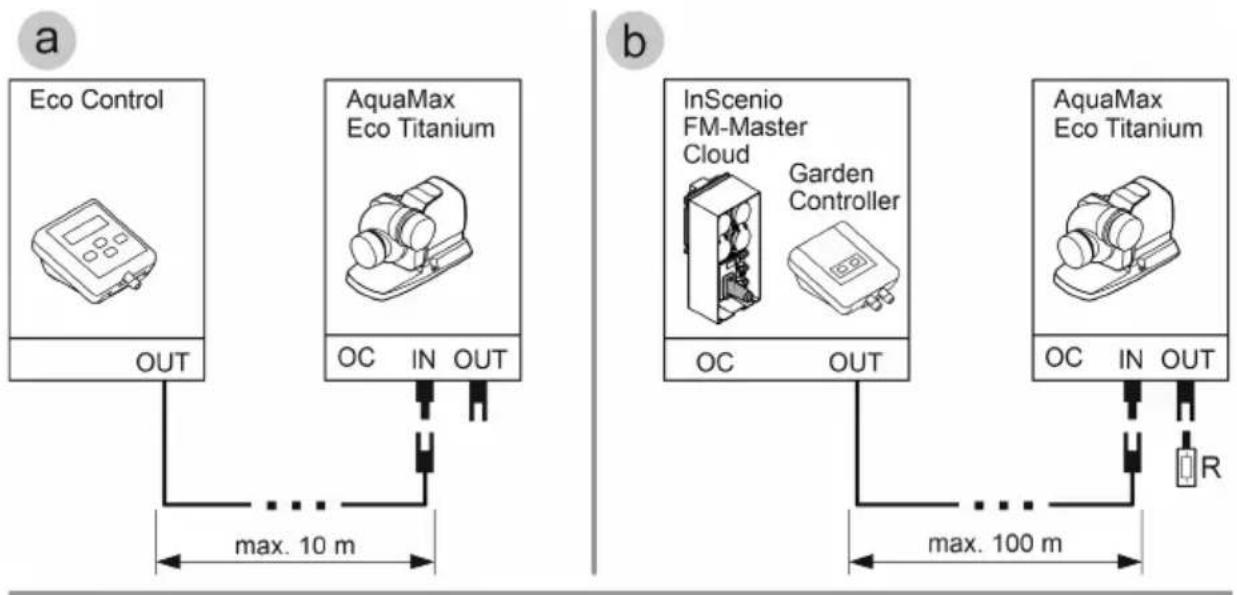

Conexión del control

La bomba se puede operar con o sin control.

• Con el control se puede regular la potencia de la bomba.
• Sin el control, la bomba conectada funciona permanentemente a plena potencia.

Controles compatibles (accesorio):

- Eco Control

Control inteligente para una bomba.

- Incenio FM-Master Cloud

A través de la aplicación "OASE Control" se pueden controlar hasta 10 equipos compatibles con el control de OASE (bombas, filtros, lámparas).

Consulte las informaciones al respecto en www.oase.com en la sección "Control e iluminación inteligentes del jardín".
        A["Eco Control"]
        B["AquaMax Eco Titanium"]
        C["OUT"] --> D["max. 10 m"]
        D --> E["AC"]
        F["AQUA Max Eco Titanium"] --> G["IN OUT"]
        G --> H["AC"]
        I["In Scenio FM-Master Cloud"] --> J["GC"]
        K["Garden Controller"] --> L["GC"]
        M["AquaMax Eco Titanium"] --> N["IN OUT"]
        N --> O["R"]
    end
    subgraph b
        P["Out"]
        Q["Out"]
        R["Out"]
        S["Out"]
        T["Out"]
        U["Out"]
        V["Out"]
        W["Out"]
        X["Out"]
        Y["Out"]
        Z["Out"]
        AA["Out"]
        AB["Out"]
        AC["Out"]
        AD["Out"]
        AE["Out"]
        AF["Out"]
        AG["Out"]
        AH["Out"]
        AI["Out"]
        AJ["Out"]
        AK["Out"]
        AL["Out"]
        AM["Out"]
        AN["Out"]
        AO["Out"]
        AP["Out"]
        AQ["Out"]
        AR["Out"]
        AS["Out"]
        AT["Out"]
        AU["Out"]
        AV["Out"]
        AW["Out"]
    end


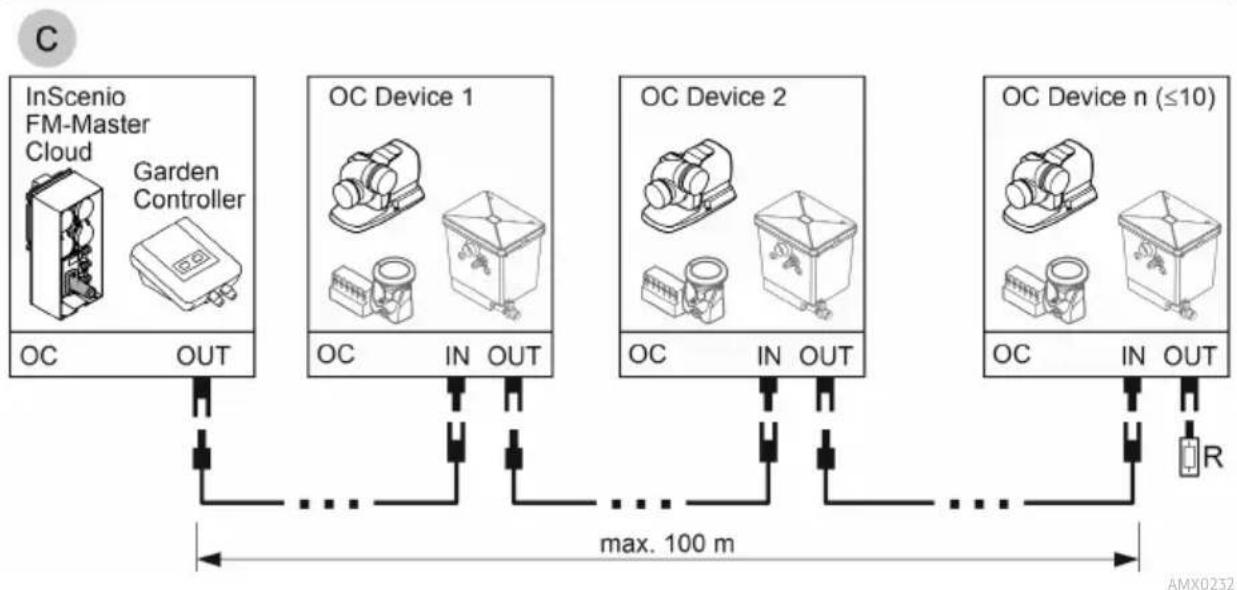

- Una red OASE Control (variante b, c) tiene que terminar con la resistencia terminal R. Está incluida en el suministro InSenio FM-Master o Garden Controller.

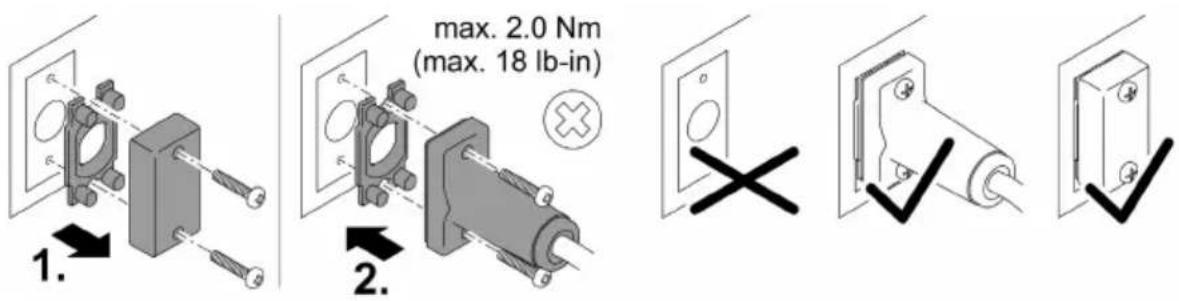

AVISO

El equipo se daña si entra agua en el conector.

▶ Enchufe el conector o coloque la tapa protectora.
▶ La junta de goma tiene que estar limpia y encajar perfectamente.
▶ Una junta de goma dañada se tiene que sustituir. Si el conector se afloja se tiene que sustituir la junta de goma desgastada (> 2 años).
▶ Asegure el conector o la tapa protectora siempre con los dos tornillos.

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

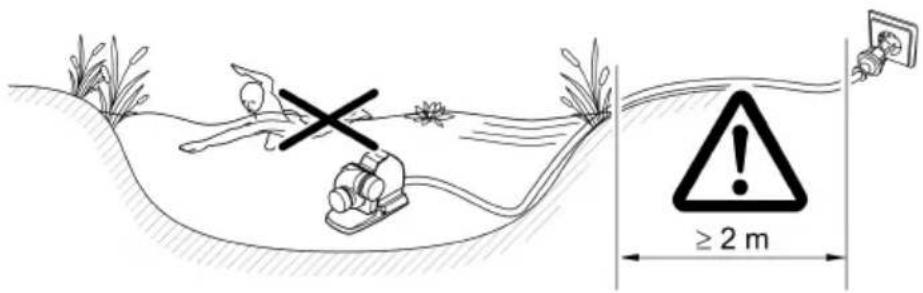

Emplazamiento del equipo sumergido

• Las líneas de red y los tomacorrientes de red tienen que tener una distancia mínima de 2 m al agua.
• En caso que la bomba se emplace en una cámara de bomba (recomendación):

— En un estanque para nadar o piscina donde haya personas, la cámara de la bomba se tiene que emplazar a una distancia mínima de 2 m del agua.

- Emplace la bomba horizontal.

- Atornille fijo el pie del equipo en la base de la cámara de la bomba para que la bomba esté en una posición estable.

• En caso que la bomba se emplace sin la cámara de bomba:
  — Coloque la bomba en posición horizontal sobre una base resistente y exenta de lodo.
  — Garantice una posición segura de la bomba.
• Opere la bomba sólo cuando esté completamente sumergida en el agua.
• Recomendamos que, si el agua está turbia o sucia, la bomba o los componentes conectados por el lado de aspiración (skimmer, filtro satélite, desagüe del suelo, etc.) se emplacen por encima del suelo. De este modo se reduce la aspiración de partículas y se aumenta por consiguiente la vida útil de la unidad de rodadura.

≥2 m

AMX022 ^e

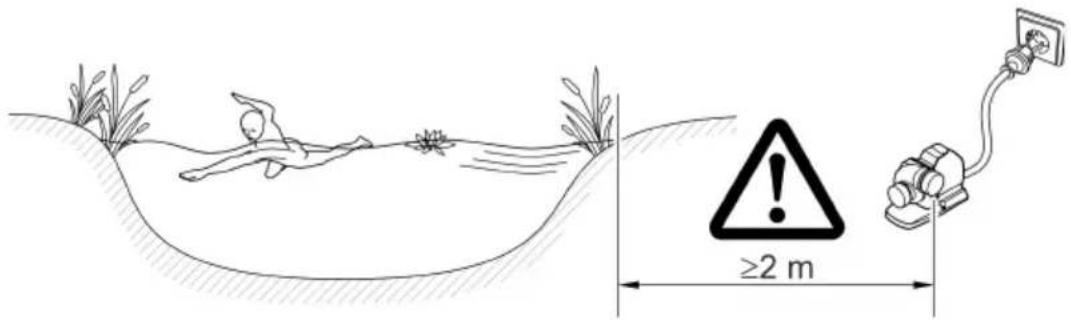

Emplazamiento en seco de la bomba

• Las líneas de red y los tomacorrientes de red tienen que tener una distancia mínima de 2 m al agua.
• En un estanque para nadar o piscina donde haya personas, la bomba se tiene que emplazar a una distancia mínima de 2 m del agua.
• Coloque la bomba en posición horizontal sobre una base resistente.
• Garantice una posición segura de la bomba. Atornille fijo el pie del equipo en la base si fuera necesario.
• Proteja la bomba contra la radiación solar directa.
• Mantenga la temperatura máxima permisible del entorno. Garantice un enfriamiento forzado si fuera necesario. (→ Datos de equipos)

≥2 m

AMX0226

Conexión lado de presión/ lado de aspiración

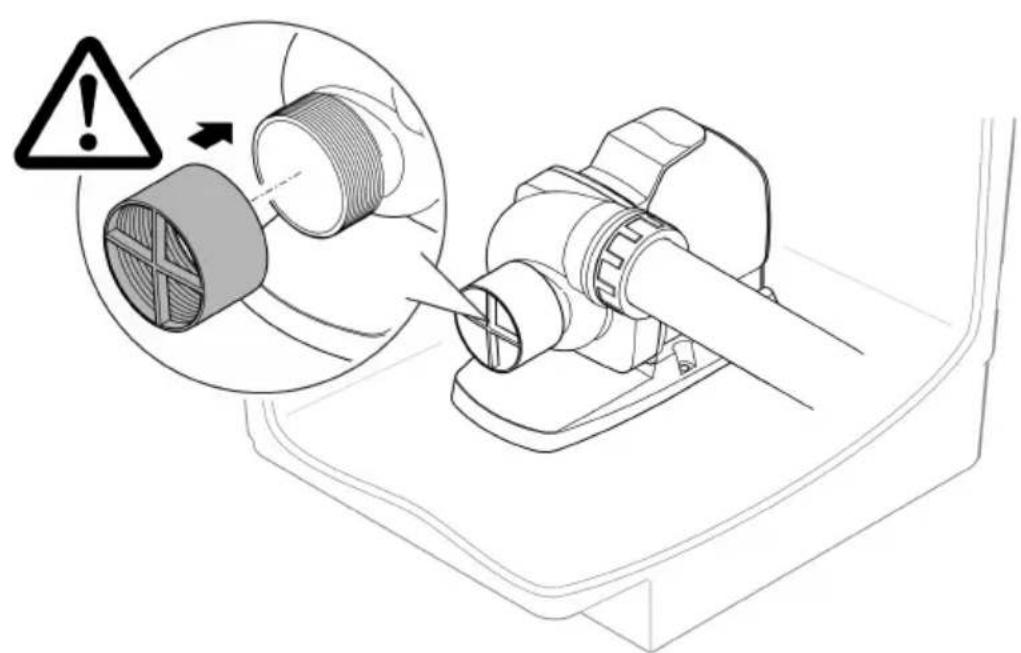

ADVERTENCIA

La unidad de rodadura gira muy rápido. Son posibles lesiones graves debido al corte de extremidades si se toca en el orificio de la tubuladura de aspiración o la tubuladura de presión.

▶ Asegure la tubuladura de aspiración/ la tubuladura de presión con una protección contra contacto cuando no esté conectado ningún tubo. La protección contra contacto está disponible como accesorio.
Emplace la bomba en una cámara de bombas. Asegure la cámara de bombas contra el acceso no autorizado (bloquear el acceso con candado o atornillar).

El equipo se destruye si se opera con un atenuador de luz. Tiene componentes eléctricos sensibles.

▶ No conecte el equipo a una alimentación de corriente con regulación de voltaje.

AVISO

La bomba no debe marchar en seco. De lo contrario se puede destruir la bomba.

▶ Opere la bomba sólo cuando está sumergida o inundada.

• Conexión: Enchufe la clavija de red en el tomacorriente.
  — El equipo se conecta de inmediato.
• Desconexión: Saque la clavija de red del tomacorriente.

La bomba realiza automáticamente una autocomprobación preprogramada (Environmental Function Control (EFC)) a la puesta en marcha y después durante el funcionamiento cada 20 a 40 minutos. La bomba reconoce si marcha en seco, está bloqueada o está sumergida. En el caso de una marcha en seco/ bloqueo, la bomba se desconecta automáticamente después de aprox. 60 a 120 segundos. En caso de fallo interrumpa la alimentación de corriente e “inunde la bomba” o elimine el obstáculo. Después se puede arrancar de nuevo el equipo.

Limpieza y mantenimiento

CUIDADO

Peligro de lesión por un arranque imprevisible. Las funciones de supervisión internas del equipo pueden desconectar el equipo y conectarlo de nuevo automáticamente.

▶ Saque la clavija de la red antes de trabajar en el equipo.

Limpieza del equipo

AVISO

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

▶ Si fuera posible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si la suciedad es muy persistente emplee los productos de limpieza recomendados.

i Limpie el equipo según sea necesario, pero como mínimo 2 veces al año.

- Limpie en la bomba especialmente la unidad de rodadura y la carcasa de la bomba.

- Productos de limpieza recomendados en caso de calcificaciones persistentes:

- Producto de limpieza para bombas PumpClean de OASE.

- Productos de limpieza domésticos sin vinagre y cloro.

- Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

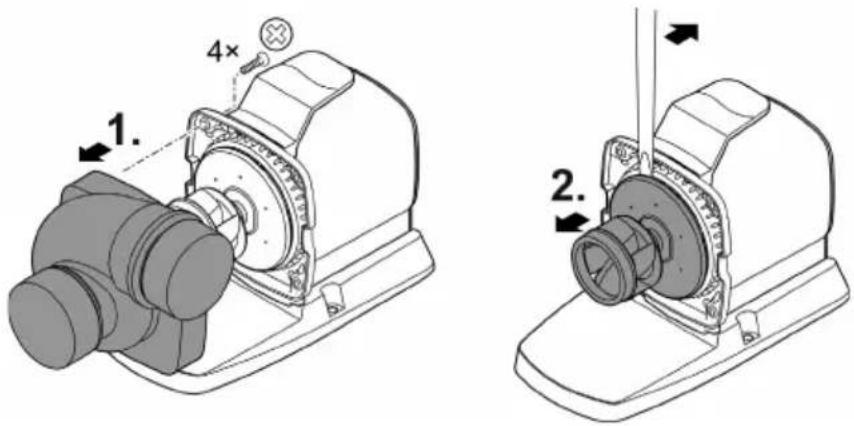

Limpieza/ sustitución de la unidad de rodadura

ADVERTENCIA

La unidad de rodadura gira muy rápido. Son posibles lesiones graves debido al corte de extremidades si se toca en el orificio de la tubuladura de aspiración o la tubuladura de presión.

▶ Saque la clavija de la red antes de trabajar en el equipo.

AVISO

La unidad de rodadura se guía en el bloque del motor por un cojinete. Este cojinete es una pieza de desgaste y se debe sustituir simultáneamente con la unidad de rodadura.

▶ La sustitución del cojinete requiere conocimientos especiales y herramientas. Encargue la sustitución del cojinete a su comerciante de OASE o envíe la bomba a OASE.

AVISO

La unidad de rodadura incluye un imán fuerte que atrae las partículas magnéticas (p. ej. virutas de hierro). Las partículas que se quedan adheridas pueden producir daños irreparables en la unidad de rodadura y el bloque del motor.

▶ Elimine minuciosamente las partículas adheridas antes del montaje de la unidad de rodadura.

AVISO

La unidad de rodadura se daña si la carcasa de la bomba se ladea y presiona contra la unidad de rodadura al desmontaje.

Emplace la bomba en posición vertical antes de quitar la carcasa de la bomba. Así se evita que la carcasa de la bomba presione con su propio peso contra la unidad de rodadura.
▶ Saque con cuidado y recto el bloque del motor de la carcasa de la bomba.
▶ Proceda con el mismo cuidado al ensamblaje.

• Desmonte los tubos por el lado de aspiración y el lado de presión.
• En caso dado saque cuidadosamente la unidad de rodadura con un destornillador con hoja ancha.
• Después de sacar la unidad de rodadura limpie todas las piezas con agua corriente del grifo.
• Sustituya la unidad de rodadura desgastada o dañada.
• Monte la bomba en secuencia contraria.
• Par de apriete para todos los tornillos soltados: 3 Nm.
• Desmonte el bloque motor como se muestra en la ilustración.
• Limpie los componentes con un cepillo y agua limpia.
• Compruebe si las piezas están dañadas. Renueve las piezas dañadas o desgastadas.
• Monte el bloque motor en secuencia contraria.

1. 4× 2.

AMX0228

Almacenamiento/ conservación durante el invierno

El equipo no está protegido contra heladas y se tiene que desmontar y almacenar cuando se esperen heladas.

Almacenamiento correcto del equipo de la forma siguiente:

• Limpie minuciosamente el equipo.
• Compruebe si el equipo está dañado y sustituya las piezas dañadas si fuera necesario.
• Almacene la bomba sumergida y protegida contra heladas.
• Proteja las conexiones de enchufe abiertas contra la humedad y la suciedad.

Eliminación de fallos

Fallo	Causa probable	Acción correctora
La bomba no arranca	No hay tensión de alimentación	Compruebe la tensión de alimentación.Controle las líneas de alimentaciónConectar la bomba
La bomba no transporta.	Agua muy sucia	Limpiar la bomba. Después del enfriamiento del motor, la bomba se conecta automáticamente.
	La unidad de rodadura está bloqueada	Sacar la clavija de la red y eliminar el obstáculo. Conectar después de nuevo la bomba.
Caudal insuficiente	La unidad de rodadura marcha con dificultad	Limpiar la unidad de rodadura
	Pérdidas excesivas en los tubos	Seleccionar un diámetro de tubo mayorReducir la longitud del tubo al mínimo necesarioEvitar codos y piezas de unión innecesarias
La bomba se desconecta después de un corto tiempo de funcionamiento	Agua muy sucia	Limpiar la bomba. Después del enfriamiento del motor, la bomba se conecta automáticamente.
	Temperatura del agua muy alta	Mantener la temperatura máxima del agua de +35 °C Después del enfriamiento del motor, la bomba se conecta automáticamente.
	Temperatura del entorno muy alta	Cumpla la temperatura ambiente máxima permisible. Después del enfriamiento del motor, la bomba se conecta automáticamente.
	La unidad de rodadura está bloqueada	Sacar la clavija de la red y eliminar el obstáculo. Conectar después de nuevo la bomba.
	La bomba marché en seco.	Inundar la bomba. Sumergir completa-mente el equipo cuando se opera en el es-tanque.

Piezas de desgaste

• Unidad de rodadura
• Cojinete en el bloque del motor

Piezas de recambio

(→ Piezas de recambio, 📄 356)

Desecho

ES

AVISO

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.

- Limpe, anteriormente à montagem, a unidade de rotor de todas as partículas aderentes.

AVISO
