РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ AquaMax Eco Gravity 15000 OASE

Руководство по эксплуатации

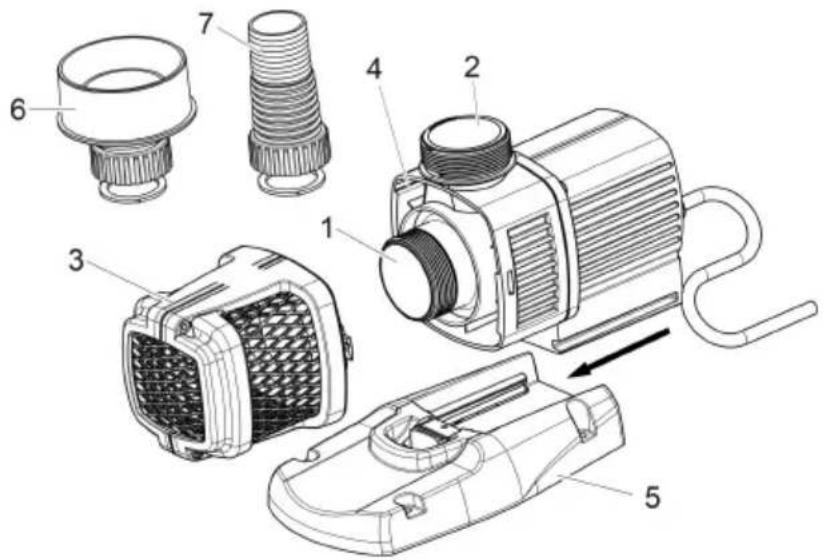

соприкосновения Корпус насоса Лапка прибора

ПРЕДУП РЕ ЖДЕНИ Е Оригинал руководства по эксплуатации. Руководство по эксплуатации относится к данному устройству и всегда должно передаваться вместе с ним. ПРЕДУПРЕЖДЕНИЕ

• Перед контактом с водой отключите от электросети все нахо- дящиеся в воде электроустройства. Иначе в результате пора- жения током возможны серьезные травмы или смерть.

• Не эксплуатируйте устройство, если в воде находятся люди.

• Дети от 8 лет и старше, а также люди с ограниченными физи- ческими, органолептическими или ментальными возможно- стями, люди с небольшим опытом и объемом знаний могут пользоваться этим устройством, находясь при этом под контро- лем взрослых или получив от них советы по безопасному обра- щению с устройством и поняв опасности при работе с ним. Дети не должны играть с устройством. Дети не должны чистить или ремонтировать устройство без надлежащего контроля со стороны взрослых. Указания по технике безопасности Электрическое соединение

• Для электроподключения вне помещений действуют особые инструкции. Работы по электроподключению должен выполнять только квалифицированный электрик. – Квалифицированный электрик должен иметь специальное образование, обладать знаниями и опытом и должен иметь право выполнять работы по электроподключению вне помещений. Квалифицированный электрик должен быть осведомлен о наличии возможных опасностей и должен соблюдать местные и об- щегосударственные нормы, инструкции и постановления. – При возникновении вопросов и проблем обращайтесь к специалисту-электрику.

• Подключайте устройство только к розетке, установленной по инструкции. Устройство должно быть защи- щено автоматическим выключателем с максимальным расчетным током утечки 30 мА.

• Удлинители и распределители (например, колодки) должны быть предназначены для использования на от- крытом воздухе (защищены от водяных брызг).

• Защищайте от влаги открытые штекеры и гнезда розеток. Безопасная эксплуатация

• Нельзя пользоваться устройством, если его корпус или электрические кабели повреждены.

• Данное устройство нужно утилизировать, если его сетевой кабель окажется поврежденным. Сетевой кабель замене не подлежит.

• Не переносите и не тяните устройство, держа его за электрический кабель!

• Укладывайте электрокабели так, чтобы они были защищены от возможных повреждений и чтобы люди не могли через них споткнуться.

• Рабочий узел содержит магнит с сильным магнитным полем, которое может повлиять на работу кардиости- мулятора или имплантированных дефибрилляторов (ICD). Выдерживайте расстояние между имплантатом и магнитом не менее 0,2 м.

• Запрещается вносить изменения в конструкцию устройства.

• В устройстве разрешается выполнять только те работы, которые описаны в данном руководстве по эксплуа-

• Используйте только оригинальные запчасти и принадлежности.

• Если возникнут проблемы просьба обращаться к авторизованному сервисному отделу обслуживания или к фирме-изготовителю OASE.- RU -

Использование прибора по назначению Описанное в данном руководстве по эксплуатации изделие разрешается использовать только следующим об-

• Предназначено в качестве насоса гравитационного фильтра для использования в фильтрующих установках, работающих под действием силы тяжести.

• Для перекачивания обычной прудовой воды в фильтровальные системы, в системы искусственных водопа- дов и ручьев.

• При соблюдении технических параметров.

• Используйте только при допустимых технических параметрах воды. На прибор распространяются следующие ограничения:

• Использовать в прудах для плаванья не разрешается.

• Работать с другой жидкостью, кроме воды, запрещается.

• Никогда не эксплуатируйте без протока воды.

• Не использовать в контакте с химикатами, пищевыми продуктами, легковоспламеняющимися или взрывча- тыми материалами.

• Не подключайте к домашнему водоснабжению.

Прибор разрешается эксплуатировать только в горизонтальном положении, с устойчивой установкой на твер- дом основании, в направлении течения, позади фильтровального узла. Чтобы прибор просто закрепить на ос- новании, лапку прибора можно снять в заднем направлении (С), разблокировав фиксаторный рычаг на нижней стороне лапки прибора. Для монтажа корпус прибора надевать на лапку прибора, пока он не зафиксируется. Прибор можно устанавливать с погружением (A = фильтровальный модуль) или в сухом виде (B = насосная камера). Обязательно позиционируйте прибор всегда ниже уровня воды, чтобы при включении и эксплуатации прибор не работал всухую и чтобы он не мог засасывать воздух. Никогда не подсоединяйте прибор к водопро- воду. Для беспроблемного монтажа трубы (6) или шланга (7) используйте прилагаемый набор адаптеров. При выполнении монтажа трубы обеспечьте инсталляцию установки без напряжений. Установка с погружением (A) Подсоедините к напорному штуцеру (2) линию для слива воды в водоем. Вставьте прибор с погружением в фильтровальный модуль. Обеспечьте, чтобы прибор никогда не эксплуатировался без протока воды! Макси- мальная глубина погружения составляет 4 метра. Установка в сухом виде (B) Сначала отсоедините сетевой штекер и защитите прибор от повторного включения. Удалите защиту от сопри- косновения (3), вращая против направления движения часовой стрелки. Не беритесь за отверстие насоса (1). Закрепите всасывающий шланг, возможно, с помощью набора адаптеров, предназначенного для монтажа трубы (6) или шланга (7). Подключите всасывающий шланг к всасывающему узлу (1). Установите Aquamax так, чтобы он не подвергался прямому воздействию солнечных лучей (max. 40 ºC). Пуск в эксплуатацию

Насос не должен работать всухую. В противном случае возможно повреждение насоса.

• Насос должен работать только в погруженном состоянии.

Чувствительные электрические компоненты. Неправильное подключение может повредить устройство.

• Не подключайте устройство к источнику питания с регулированием яркости. Подайте электропитание следующим образом: Включить: Подсоедините прибор к сети. Прибор включается немедленно. Выключить: Отключите устройство от сети.- RU -

Очистка и уход ПРЕДУПРЕЖДЕНИЕ Возможен смертельный исход или серьезные травмы вследствие опасного электрического напряжения!

• Прежде чем погрузить руки в воду, обязательно отключите сетевое напряжение от всех устройств, находящихся в воде.

• Перед выполнением работ на устройстве отключите сетевое напряжение. Почистить устройство Рекомендации по очистке:

• Ни в коем случае не применять агрессивные моющие средства или химические растворы, так как они могут разрушить корпус или отрицательно воздействовать на функционирование прибора.

• Рекомендуемое чистящее средство при стойких отложениях извести: – Очиститель насоса PumpClean OASE. – Бытовое моющее средство без содержания хлора и уксуса.

• После очистки тщательно промыть все детали чистой водой. Защита от работы всухую / от блокировки Если прибор работает без воды или если заблокирован рабочий узел, то происходит автоматическое отключе-

– Проверьте, находится ли прибор под водой, работает ли он всухую при включении и эксплуатации, может ли он засасывать воздух. – При заблокированном рабочем узле сначала отсоедините сетевой штекер и защитите прибор от повтор- ного включения. Защиту от соприкосновения проверните против направления движения часовой стрелки или ослабьте резьбовое соединение всасывающей линии. Устраните причину блокировки через отверстие насоса. Снова установите защиту от соприкосновения или снова закрепите резьбовое соединение. Снова подключите прибор к сети и запустите его в эксплуатацию. – Отсоединив сетевой штекер, эту функцию отключения сбрасывают. Замена рабочего узла Сначала отсоедините сетевой штекер и защитите прибор от повторного включения. Защиту от соприкоснове- ния проверните против направления движения часовой стрелки или ослабьте резьбовое соединение всасыва- ющей линии. Ослабьте 4 винта на блоке двигателя, которыми крепится насос корпуса. Преодолев легкое со- противление, потяните из блока двигателя рабочий узел, и замените его на запасную часть. Корпус насоса снова установить и прикрутить. Снова установите защиту от соприкосновения или снова закрепите резьбовое соединение. Снова подключите прибор к сети и запустите его в эксплуатацию. Используйте только запасные части - оригиналы фирмы OASE. Хранение на складе/хранение в зимнее время Устройство устойчиво к температурам до -20 °C. При более низких температурах устройство нужно демонтиро- вать и убрать на хранение.

• Устройство нужно основательно чистить

• Устройство нужно проверять на наличие повреждений и заменять поврежденные части.

• Храните насос погруженным в емкость с водой в защищенном от мороза месте.

• Защитить электрические разъемы от влаги и загрязнений.- RU -

Устранение неисправности

Прибор не работает нет питания током дефектный предохранитель сработал переключатель FI заклинило колесо насоса проверить подвод тока проверить и при необходимости заменить предохранитель проверить распредустановку и соединитель-

возможно, чужеродное тело заклинило ко- лесо насоса в корпусе Прибор не перекачивает или перекачивает

Нет покрытия водой в фильтре Закрытый шибер В системе воздушный пузырь Забита защита от соприкосновения Проверить уровень воды и позицию прибора Проверить систему водопровода Проверить систему водопровода Проверить и прочистить

Изнашивающиеся детали

Благодаря оригинальным запчастям фирмы OASE устройство безопасно и надежно в ра-

Рисунки и списки запчастей вы найдете на нашей интернет

Не утилизировать данный прибор вместе с домашним мусором!

• Выведите устройство из работы, обрезав его кабель, и утилизируйте через предусмотренную для этого систему возврата.- CN -

расчетное напряжение Потребление мощности Производительность Водяной столб

Пыленепрониц. Водонепрониц. на глу-

4 м. Защищать от прямого воздей- ствия солнечных лучей. Возможная опасность для лиц с кардиостимулятором! Защита от работы

Не утилизировать вместе с домашним мусором! Прочитайте инструкцию по использованию

Рекомендуемые значения воды Значение pH Общая жесткость воды Температура
