BRUKSANVISNING AquaMax Eco Premium 17000 OASE

Les bruksanvisningen.

• Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
  Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

• För elinstallation utomhus gäller särskilda föreskrifter. Elinstallationen får endast utföras av en behörig elinstallatör.
• En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.
• Om frågor eller problem uppstår måste du kontakta en elinstallatör.
• Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörjningen.
• Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter.
• Apparaten måste vara ansluten till en jordfelsbrytare (RCD) vars dimensionerade felström uppgår till max. 30 mA.
• Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).
• Skydda öppna kontakter och uttag mot fukt.

Säker drift

• Använd inte apparaten om elektriska ledningar eller käpor har skadats.
• Avfallshantera apparaten när strömkabeln är skadad. Strömkabeln kan inte bytas ut.
• Drivenheten i apparaten innehåller en magnet med starkt magnetfält som kan påverka pacemakrar eller implanterade defibrillatorer (ICD). Håll minst 0,2 m avständ mellan implantatet och magneten.
• Bär inte och dra inte apparaten i elkabeln.
• Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.
• Genomför aldrig tekniska ändringar på apparaten.
• Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.
• Använd endast originalreservdelar och -tillbehör.
• Kontakta behörig kundtjänst eller OASE om problem uppstår.

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• För pumpning av normalt dammvatten för filtersystem, vattenfallsystem och bäcksystem.
  • Med hänsyn till tekniska data. (→ Tekniska data)
• Med hänsyn till tillåtna vattenvärden. (→ Tillåtna vattenvärden)

För apparaten gäller följande begränsningar:

• Ska inte användas i inte i baddammar.
• Använd aldrig apparaten med annan annan vätska än vatten.
• Kör aldrig utan vattengenomströmning.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.
• Anslut den inte till husets vattentilledning.
• Använd inte för kommersiella eller industriella ändamål.
• Detta är en apparat av klass A enligt EMC (elektromagnetisk kompatibilitet). I boendemiljö kan apparaten orsaka radiostörningar. Användaren är ansvarig för att lämpliga åtgärder vidtas.

Produktbeskrivning

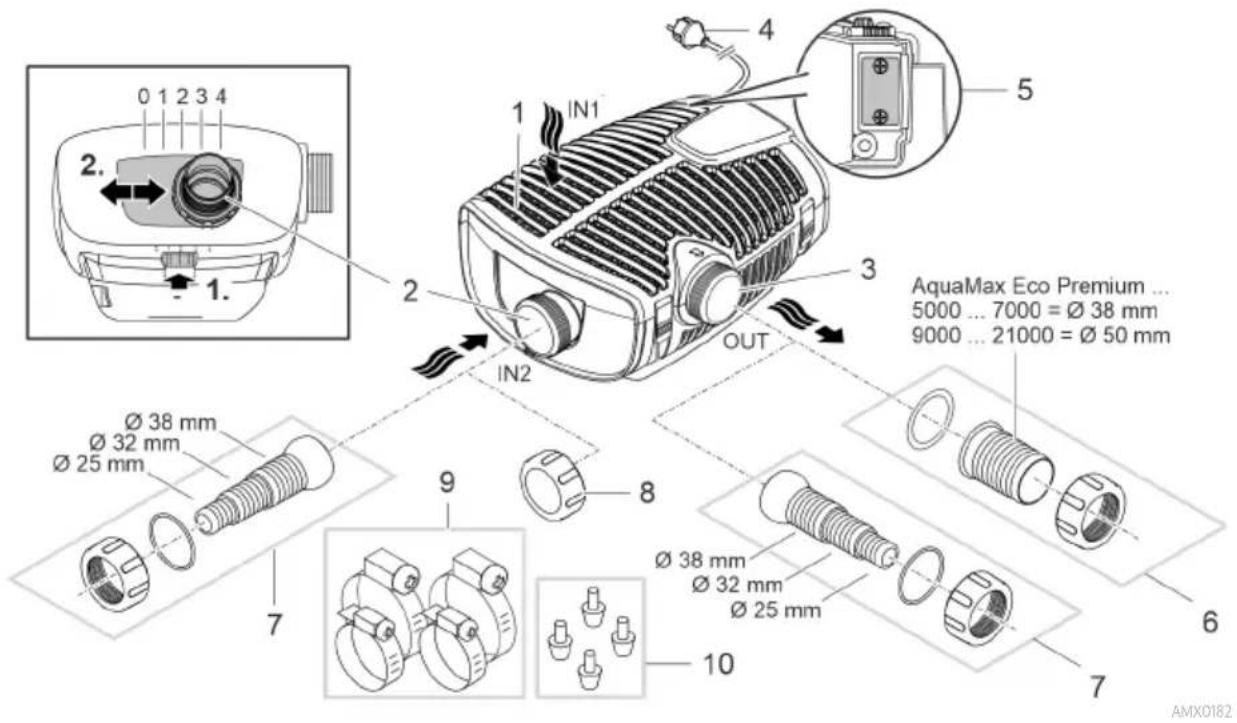

Översikt

0 1 2 3 4 2. 1. IN1 1 IN2 OUT AquaMax Eco Premium ... 5000 ... 7000 = Ø 38 mm 9000 ... 21000 = Ø 50 mm Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm 10 7 6 7 AMX0182

1 Ingång 1(sugsida)

- Filterhus

2 Ingång 2(sugsida)

- Anslutning satellitfilter eller skimmer.

- Flödesmängden vid ingång 2 och därmed flödesförhållandet mellan ingång 1 och 2 är inställbart. Lossa spärren och skjut anslutningen till en av följande positioner:

- Position 0: Ingång 2 är stängd, pumpning endast via ingång 1.

– Position 1/2/3: Ingång 2 är ca. 25/50/75 % öppen, pumpning via ingång 1 och 2 enligt inställt flödesförhållande.

—Position 4: Ingång 1 är stängd, pumpning endast via ingång 2.

3 Utgång (trycksida)

- Anslutning returslang till dammen (t.ex. via en bäck).

4 Strömkabel

5 Anslutna manöverbox (tillval)

- Med hjälp av en manöverbox är det möjligt att styra pumpens effekt.

6 Slanganslutning för utgång (rekommendation).

7 Konisk slanganslutning för ingång 2 och utgång (alternativ).

8 Skyddskåpa för att stänga ingång 2 när den inte används.

9 Slangklämmor för fixering av slangar i slanganslutningar.

10 Gummifötter

- Endast för uppställning på en torr plats.

Apparaten är dammtät och vattentät ned till 4m.

Möjlig risk för personer med pacemaker.

Skydda apparaten mot direkt solljus.

Apparaten får inte kastas i vanliga hushållssopor.

Läs bruksanvisningen.

Installationsvarianter

a

b 1/2/3

C 4

d

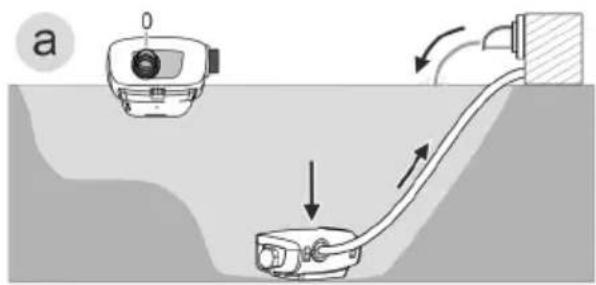

- Variant (a): Pumpning endast via filterhus (ingång 1).

- Ställ in ingång 2 i position "0".

- Stäng ingång 2 med skyddskåpan. (→Översikt)

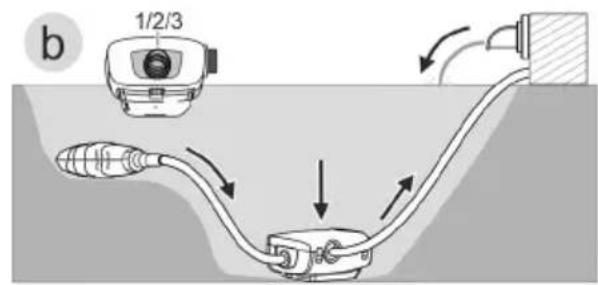

- Variant (b): Pumpning via filterhus (ingång 1) och dessutom via satellitfilter eller skimmer vid ingång 2.

- Stäng in ingång 2 i position "1", "2" eller "3", beroende på önskad flödesmängd (25/50/75 %).

- Variant (c): Pumpning endast via ett satellitfilter eller en skimmer vid ingång 2.

- Ställ in ingång 2 i position "4".

- Pumpen måste installeras utan filterhus med denna variant.

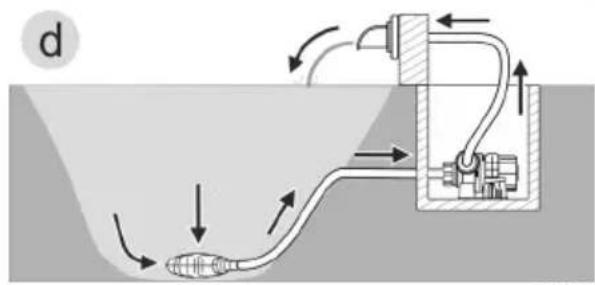

- Pumpen placeras utanför dammen på en nivå, lägre än vattenytan.

- Om större partiklar ( > 11 mm) ska kunna sugas in, rekommenderar vi att ett satellitfilter eller en skimmer installeras på sugsidan.

Seasonal Flow Control (SFC)

SFC-funktionen reglerar vattenmängden och pumphöjden utifrån vattentemperaturen på ett intelligent sätt. Därmed anpassar sig pumpkapaciteten under årets lopp till dammens ekologiska miljö. Den temperaturberoende vattencirkulationen främjar dammens biologi (vinterdrift, drift mellan säsongerna samt sommardrift).

- Vid aktiv SFC-funktion skiljer sig pumpen mellan ...

• vinterdrift (vattentemperatur under +10 °C)
• drift mellan säsongerna (vattentemperatur +10 ... +17 °C)
• sommardrift (vattentemperatur över +17 °C)

Aktuella kurvor finns på www.oase.com i produktavdelningen "Dammpumpar".

• SFC-funktionen får endast aktiveras efter installation i vatten!
• Om en skimmer eller ett satellitfilter används, kan det vara fördelaktigt för anläggningen att SFC-funktionen slås ifrån.
• Vid leverans är SFC-funktionen avaktiverad.

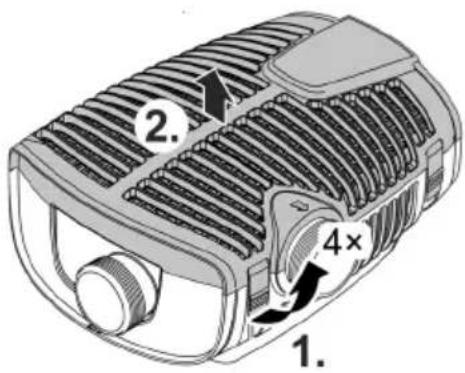

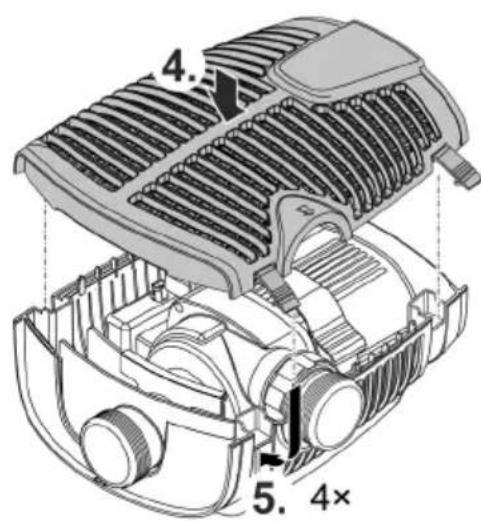

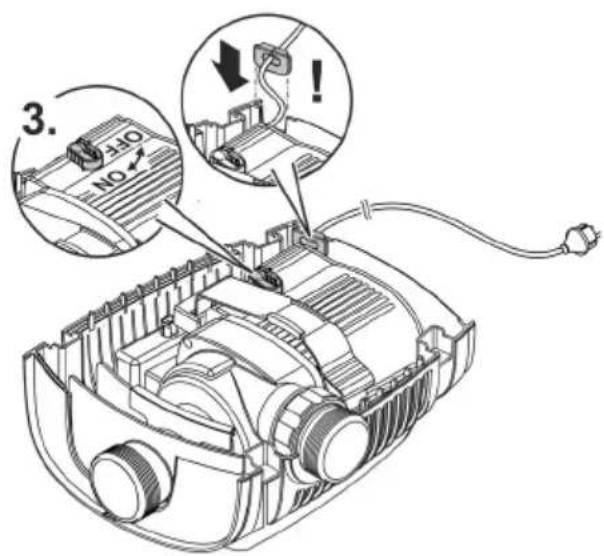

Sätta på/stänga av

1. 2. 4× 1.

3. NO

4. 5. 4×

AMX0183

Installation och anslutning

Pumpen kan installeras nedsänkt (i vatten) eller torrt (utanför vatten).

WARNING

Dödsfall eller allvarliga personskador vid användning av denna apparat i en simbassäng. Om elektriska delar på apparaten är skadade blir vattnet strömförande.

- Använd inte apparaten om personer befinner sig i vattnet.

OBS

Roterande komponenter i suganslutning och tryckanslutning. Risk för personskador, greppa inte i stoserna.

Beakta särskilt: En överbelastad och stoppad apparat kan starta oväntat!

▶ Greppa inte in i öppningen mellan suganslutning eller tryckanslutning när stickkontakten är ansluten.
▶ Säkra anslutningarna med ett beröringsskydd när de är öppna under driften, t.ex. när anslutna slangar saknas. Beröringsskyddet kan köpas som tillbehör.

i Apparatens alla komponenter får inte utsätts för direkt solstrålning under längre tid eftersom detta kan leda till skador. Använd en skyddskåpa vid behov.

SV

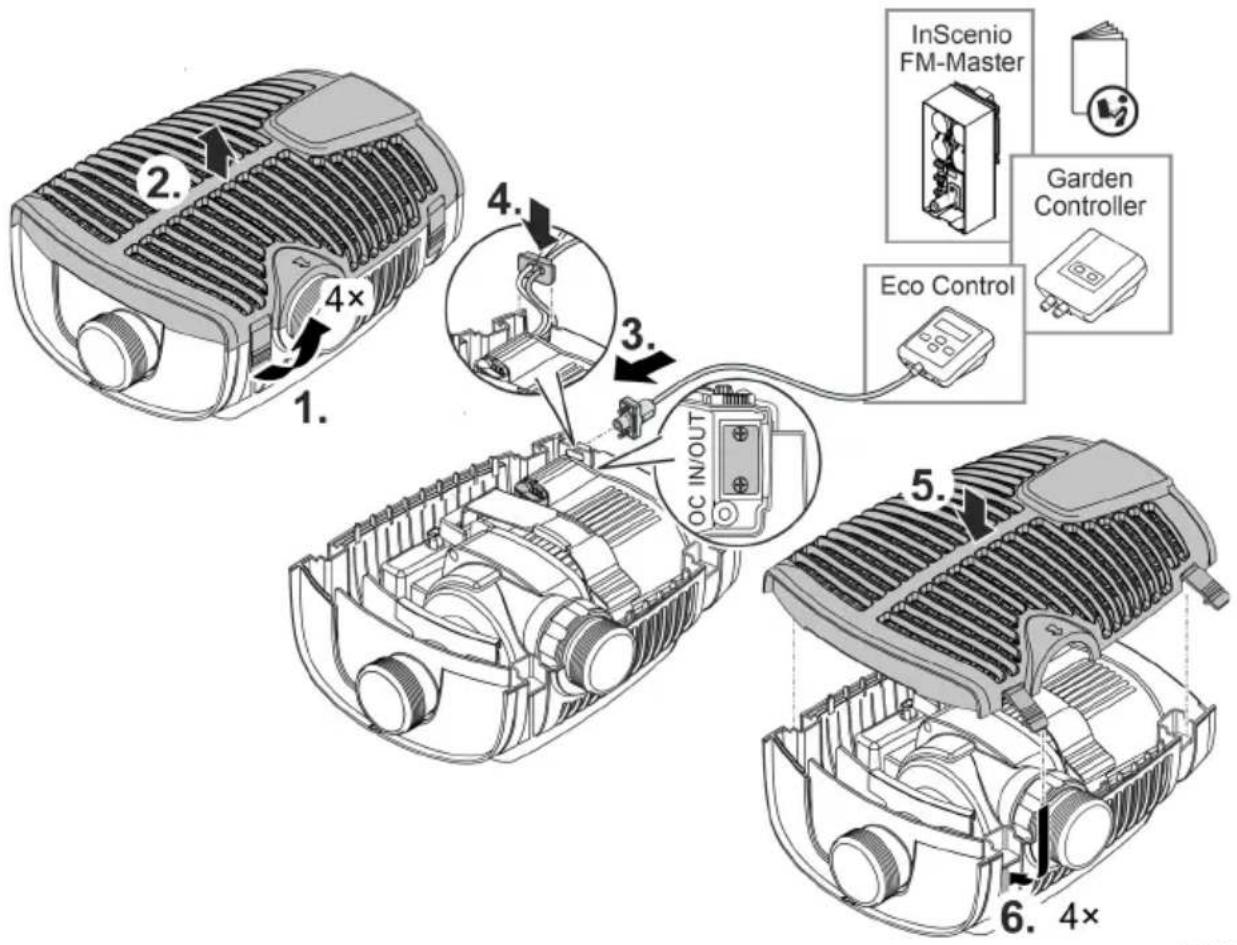

Ansluta manöverboxen

Pumpen kan köras med eller utan manöverbox.

• Med hjälp av en manöverbox är det möjligt att styra pumpens effekt.
• Utan manöverbox kör den inkopplade pumpen alltid med full effekt.

Kompatibla manöverboxar (tillbehör):

• Eco Control
  Intelligent manöverbox för en pump.
• Incenio FM-Master Home/Cloud
  Garden Controller Home/Cloud
  Upp till 10 st OASE Control-kompatibla apparater (pumpar, filter, lampor) kan styras med appen "OASE Control".
  Information finns på www.oase.com under "Smart trädgårdsstyrning och belysning".

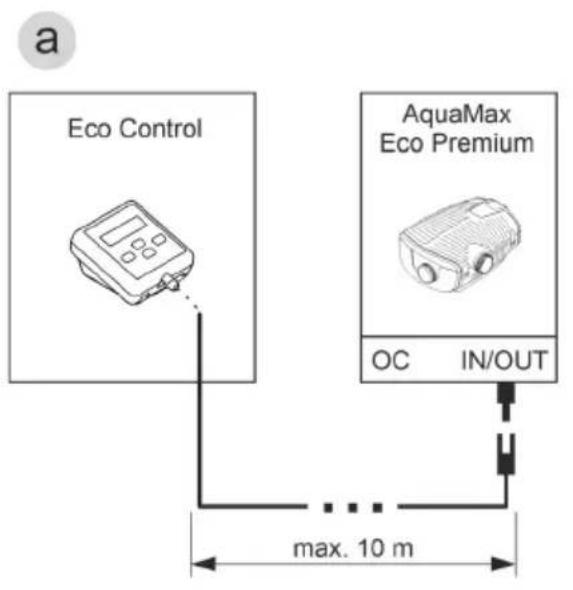

a Eco Control AquaMax Eco Premium OC IN/OUT max. 10 m

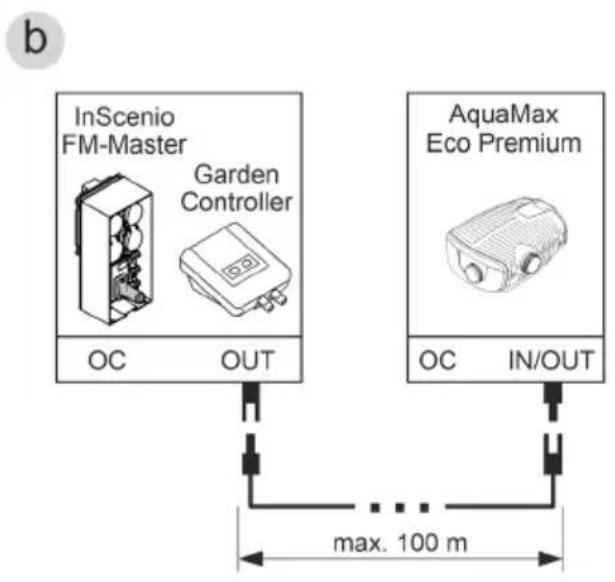

    note right of B "max. 100 m"


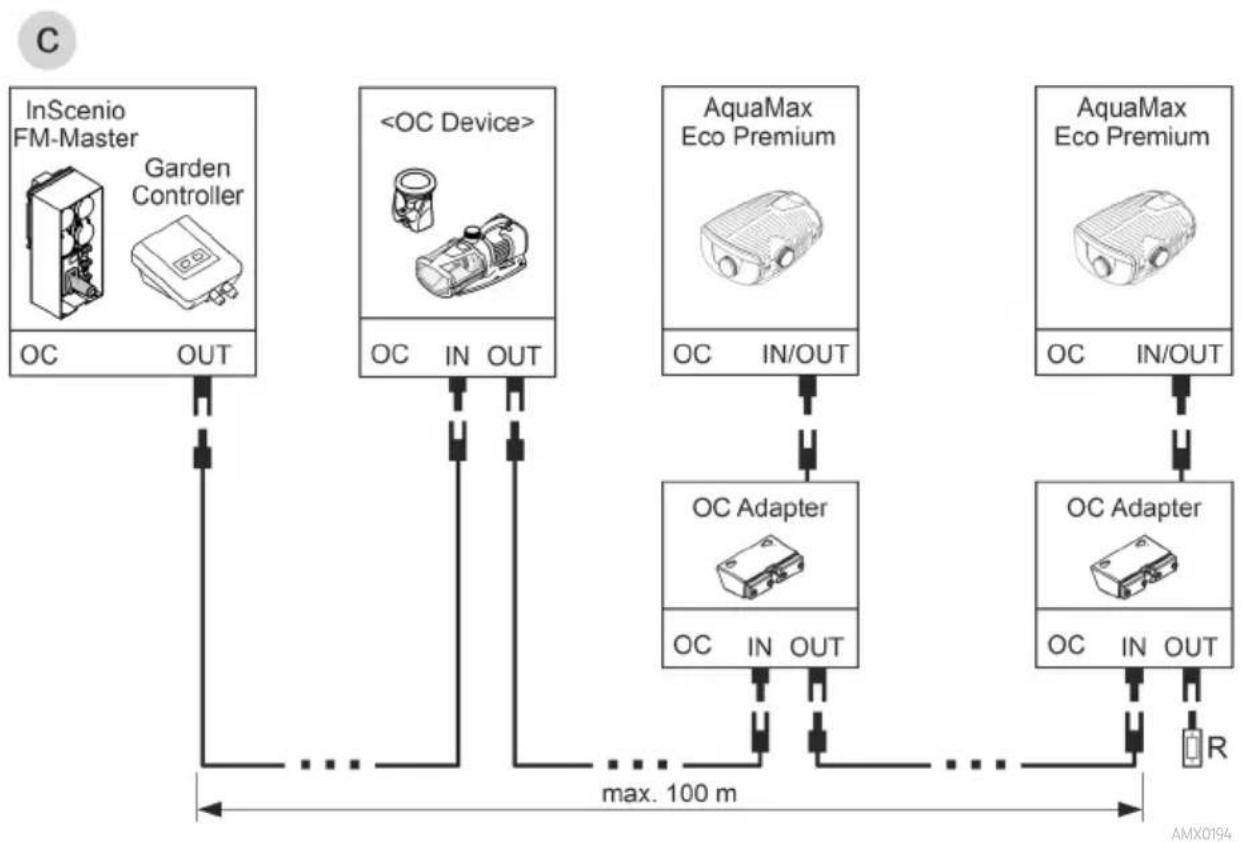

• Ett OASE Control-nätverk (variant c) måste avslutas med slutmotståndet R. Denna ingår i leveransen av InSenio FM-Master eller Garden Controller. I detta fall behöver du tillbehöret OASE Control adapter (artikelnummer 88443).
• Om endast en AquaMax Eco Premium-pump ska anslutas till InSenio FM-Master eller Garden Controller (variant b), krävs inget slutmotstånd och därmed inte heller OASE Control adaptern.

Förvara slutmotståndet på en säker plats om den ev. behövs senare för att OASE Control-systemet har utökats.

InScenio FM-Master Garden Controller Eco Control 4× 1. 4. 3. OC IN/OUT 5. 6. 4×

SV

1. max. 2.0 Nm (max. 18 lb-in) 2.

PLX0004

ANVISNING

Apparaten skadas om vatten tränger in i kontaktdonen.

▶ Anslut kontaktdonet eller sätt skyddskåpan på kontaktdonen.
▶ Gummipackningen ska vara ren och sitta tätt.
- En skadad gummipackning måste bytas. Om kontaktdonet lossas måste en äldre gummitätning (> 2 år) bytas ut.
▶ Säkra alltid kontaktdonet eller skyddskåpan med båda skruvarna.

Installera apparaten nedsänkt

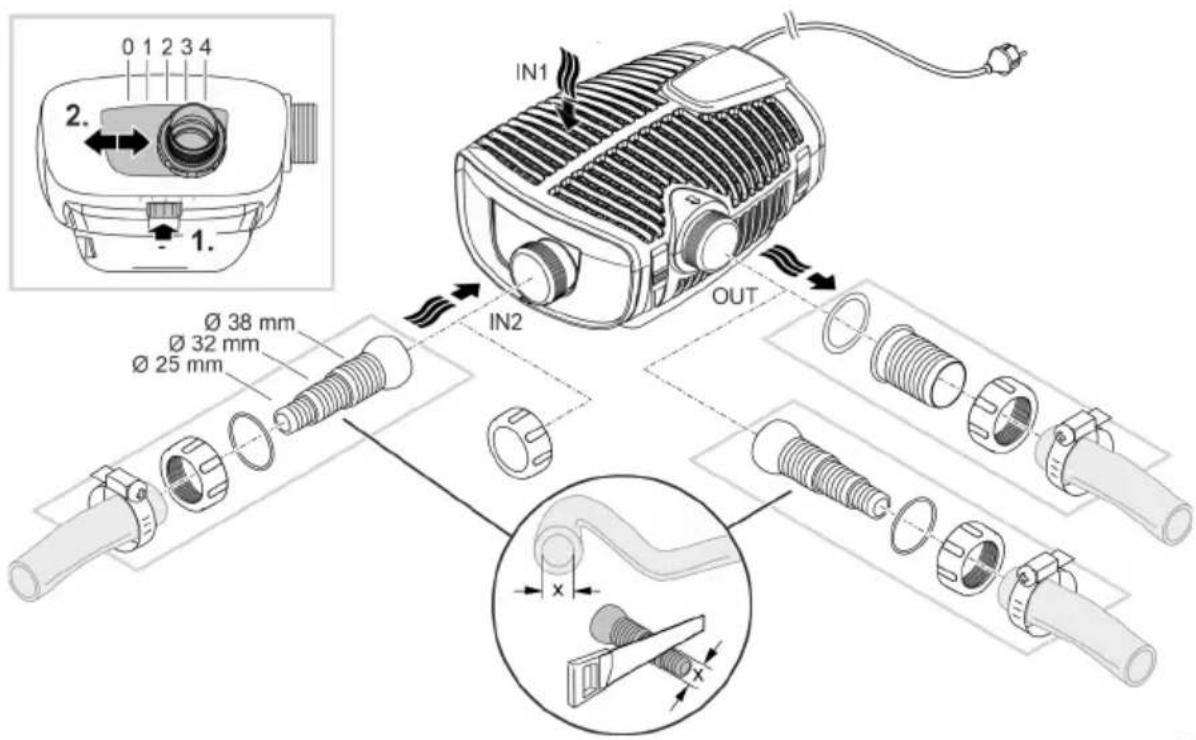

Ansluta

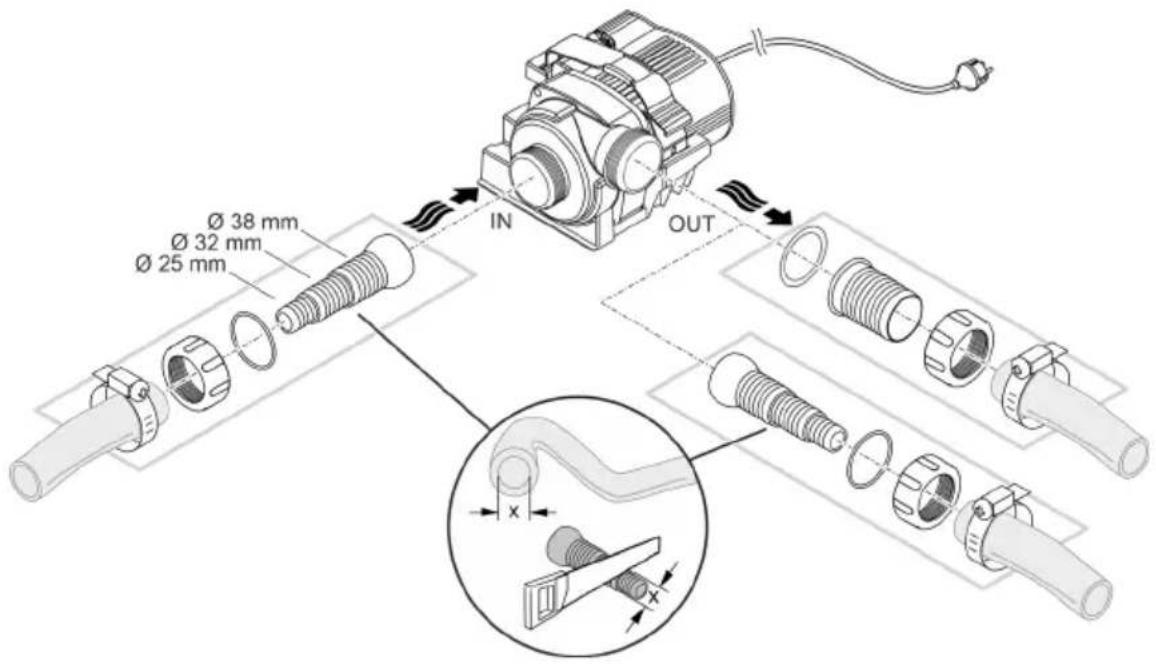

Anslut pumpen enligt önskad installationsvariant. (→ Installationsvarianter)

• Diametern för slangen (IN) på sugsidan får inte vara mindre än slangen på trycksidan (OUT).
• Ju större slangdiameter, desto lägre är friktionsförlusterna i ledningarna och desto bättre blir flödesmängden.
• Slangdiametern får inte begränsas i onödan av en slangkoppling. Vid behov ska slangkopplingen kortas av så att den passar till slangdiametern.

0 1 2 3 4 IN1 1. Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT x x

AMX0184

Anslut inte stickkontakten till stickuttaget än!

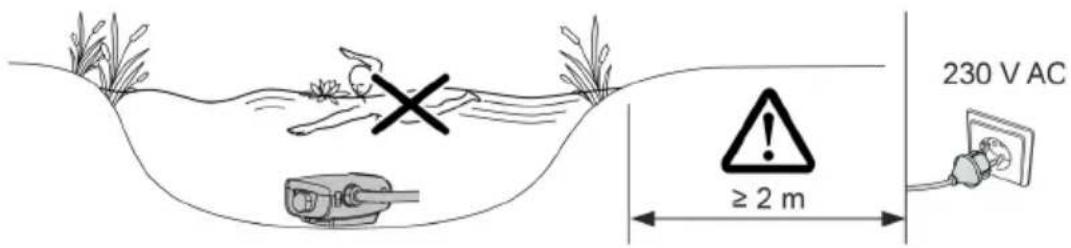

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Om vattnet är smutsigt eller fullt av slam rekommenderar vi att pumpen eller komponenter som har anslutits på sugsidan (skimmer, satellitfilter, bottenutlopp osv.) installeras upphöjt från botten. Detta reducerar insugningen av partiklar, vilket i sin tur förlänger livslängden för drivenheten.
• Använd endast pumpen om den täcks av minst 10 cm vatten. I annat fall finns det risk för att den suger in luft.

230 V AC ≥ 2 m

AMX0202

i Det går att enkelt lyfta pumpen ur vattnet med ett dragrep.

- Dra ett dragrep genom de runda öppningarna på filterhusets underdel och knyt fast.

Pumpen måste installeras utan filterhus vid torr installation.

Bygga om

• Slangar eller rör kan anslutas till ingången (IN) och utgången (OUT).
• Anslutningar för slangar medföljer leveransen. Monteringen beskrivs i texten nedan.
• Det finns en adapter för rör med DN75/DN110 som tillbehör (artikelnummer 35578).
• Diametern för slangen (IN) på sugsidan får inte vara mindre än slangen på trycksidan (OUT).
• Ju större slangdiameter, desto lägre är friktionsförlusterna i ledningarna och desto bättre blir flödesmängden.
• Slangdiametern får inte begränsas i onödan av en slangkoppling. Vid behov ska slangkopplingen kortas av så att den passar till slangdiametern.
• Partiklar upp till 11 mm kan ledas genom pumpen. Vid större partiklar kommer pumpen att blockeras. Vi rekommenderar att ett filter eller en skimmer installeras på sugsidan.

Anslut inte stickkontakten till stickuttaget än!

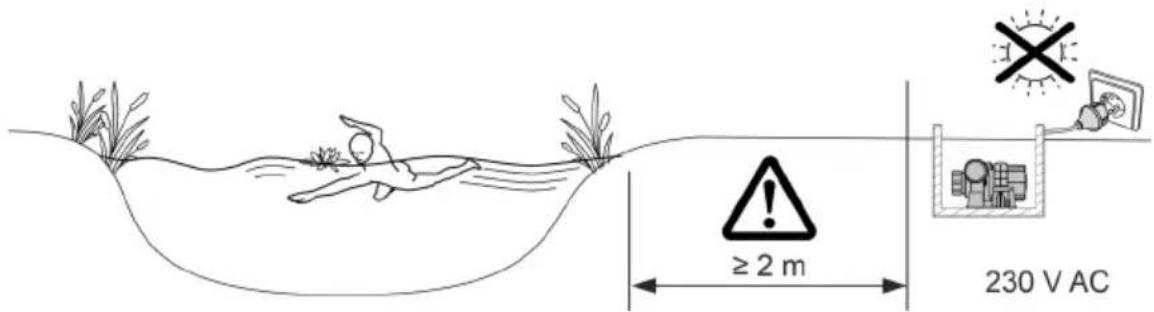

Installation

• Ställ pumpen vågrätt stabilt på ett fast underlag.
• Se till att pumpen står stadigt.
• Pumpen får inte utsättas för direkt solstrålning.
• Installationsplatsen måste vara tillräckligt ventilerad så att pumpen inte överhettas. Tillåtna omgivningstemperaturer (→ Tekniska data)

≥ 2 m 230 V AC

AMX0153

Driftstart

ANVISNING

Apparaten förstörs om den drivs med en dimmer. Den innehåller känsliga elektriska komponenter.

▶ Anslut inte apparaten till en dimbar strömkälla.

ANVISNING

Pumpen får inte gå torrt. I annat fall finns det risk för att pumpen förstörs.

▶ Använd endast pumpen om den är komplett nedsänkt i vatten eller flödad.

Påslagning / frånslagning

- Aktivera: Anslut stickkontakten till stickuttaget.

- Apparaten är inkopplad efter en kort startfas.

- Slå ifrån apparaten: Dra ut stickkontakten ur stickuttaget.

Pumpen genomför ett förprogrammerat självtest automatiskt vid idrifttagningen och därefter under drift i intervall om 20 ... 40 minuter (Environmental Function Control (EFC)). Pumpen kan känna av om den torrkör, är blockerad eller är nedsänkt. Pumpen stängs av automatiskt efter ca 60 till 120 sekunder vid torrkörning/blockering. Bryt strömförsörjningen och flöda pumpen resp. ta bort blockeringen. Därefter kan apparaten tas i drift igen.

Rengöring och underhåll

OBS

Risk för personskador vid oväntad start. Apparaten har interna övervakningsfunktioner som kan stänga av och starta den självständigt igen.

▶ Dra ut stickkontakten innan arbeten utförs på apparaten.

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

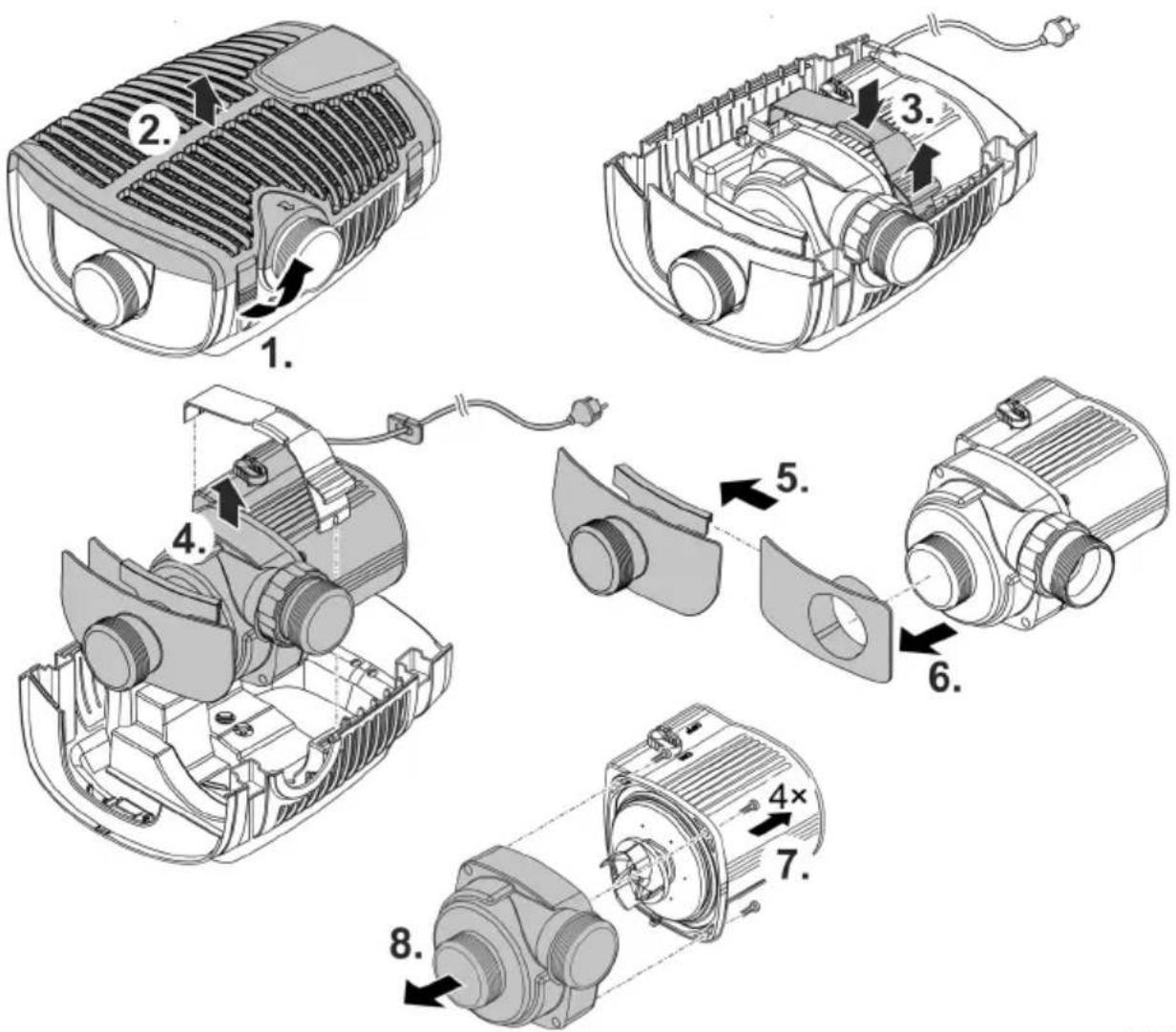

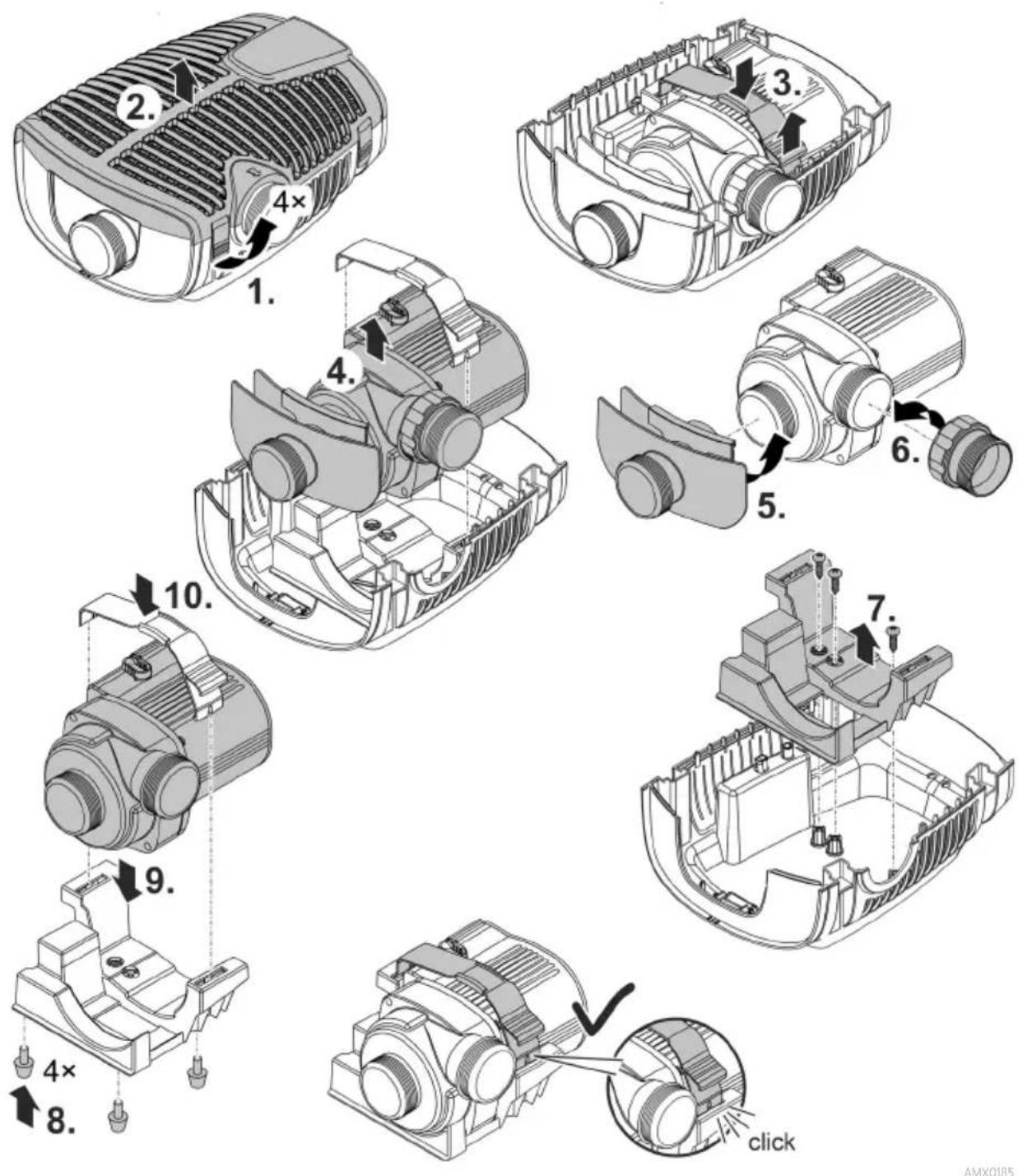

Ta isär apparaten

• Dra ut stickkontakten och ta bort alla anslutningar.
  • Ta isär apparaten som figuren visar.

• Efter rengöring och underhåll ska apparaten monteras samman i omvänd ordningsföljd.
• Kontrollera följande när apparaten monteras samman:
• att klämmorna som håller pumpen fixerad i fästet har fastnat ordentligt.
• att anslutningsledningarna med kabelhylsan leds ut ur huset och inte är knäckta eller inklämda.

Rengöra apparaten

i Rengör apparaten vid behov, men minst 2 ggr/år.

- Rengör pumpen, speciellt drivenhet och pumphus.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

- Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

Rengör drivenheten

ANVISNING

Drivenheten ligger i ett lager i motorblocket. Detta lager är en slitagedel och bör bytas ut samtidigt som drivenheten.

▶ När lagret byts ut krävs särskilda kunskaper samt verktyg. Låt OASE-återförsäljaren byta ut lagret eller skicka in pumpen till OASE.

ANVISNING

Drivenheten innehåller en stark magnet som attraherar magnetiska partiklar (t ex järnspån). Partiklar som finns kvar kan orsaka irreparabla skador på drivenhet och motorblock.

▶ Rengör drivenheten noggrant från vidhäftande partiklar innan den monteras in.

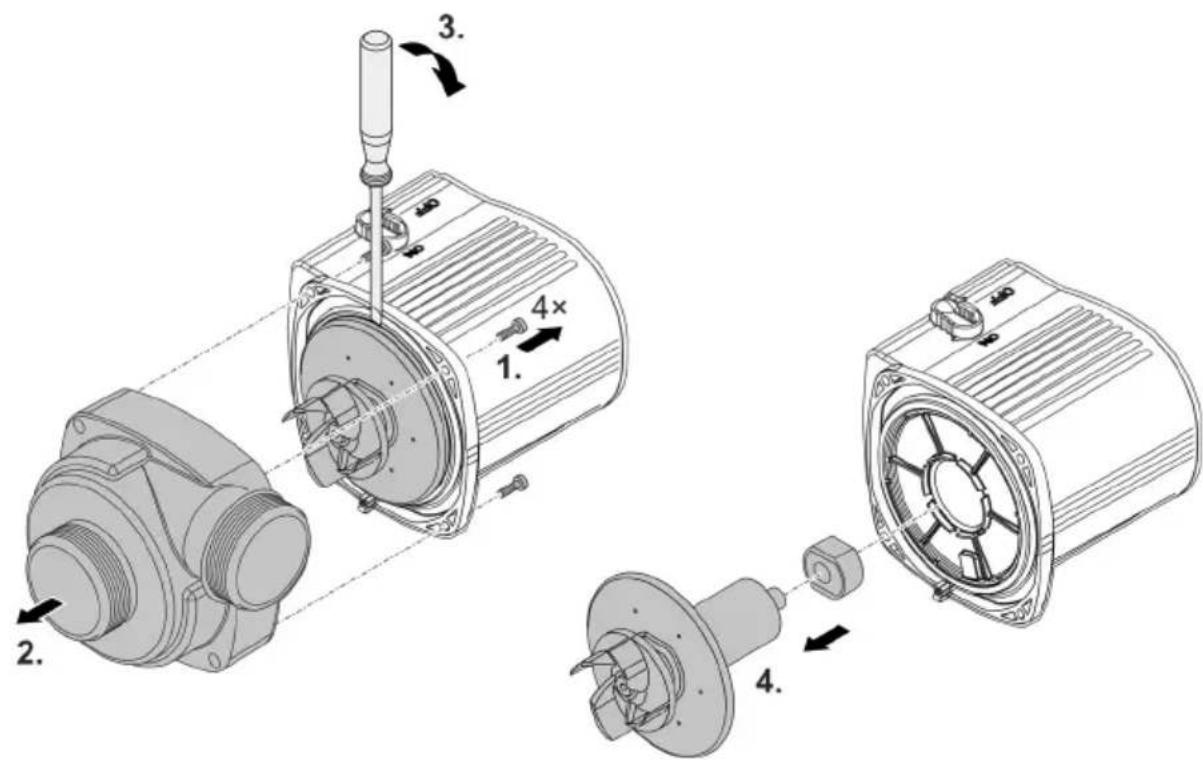

• Ta isär motorblocket enligt beskrivningen i bilden.
• Rengör komponenterna med en borste under klart vatten.
• Kontrollera eventuella skador på alla delar. Byt skadade eller slitna delar.
• Sätt ihop motorblocket i omvänd ordningsföljd.

Det finns risk att lagret i motorblocket lossnar när drivenheten dras ut. Kontrollera att det sitter korrekt vid monteringen. Tryck ev. in lagret i motorhuset med de breda spåren före.

Förvaring / lagring under vintern

Apparaten är frostsäker till -20°C. Om apparaten ska förvaras utanför dammen, rengör den först noggrant med vatten och en mjuk borste, kontrollera om den är skadad och förvara den sedan i vatten eller i vattenfyllt skick. Doppa inte ned stickkontakten i vatten.

Felavhjälpning

Störning	Orsak	Åtgård
Pumpen startar inte	Nätspänning saknas	Kontrollera nätspänningen
	Styrspänning saknas (endast vid extern manöverbox som tillval)	Kontrollera anslutningen tillOASE Eco Control eller OASE Control-nätverket; koppla ev. in pumpen härifrån.
	Ingående slangar har vikts	Dra ingående slangar utan veck
	Blockerade ingående slangar	Kontrollera/rengör ingående slangar
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att driv-enheten går lätt
Pumpen pumpar inte Otilräcklig kapacitet	Filterhuset blockerat	Rengör filterskålar
	För höga förluster i ingående slangar	Kapa av slangarna till ett minimum, ta bort onödiga kopplingar, använd större slangdi-ameter
	Drivenheten går trägt	Kontrollera attdrivenheten går lätt
Pumpen stannar efter kort tids drift	Mycket smutsigt vatten	Rengör pumpen
	Drivenheten är blockerad	Åtgärda blockeringen, kontrollera att driv-enheten går lätt
	Pumpen har torrkört	Kontrollera/rengör tilledningar, välj större nedsänkningsdjup (min. 10cm under vat-tenytan)
	För hög vattentemperatur	Håll maximal tillåten vattentemperatur. (→Tekniska data)

Tekniska data

Apparatdata

AquaMax Eco Premium			5000	7000	9000
Anslutningsspänning		V AC	220 ... 240	220 ... 240	220 ... 240
Nätfrekvens		Hz	50/60	50/60	50/60
Effektförbrukning		W	10 ... 35	12 ... 45	14 ... 60
Max. pumpeffekt		l/h	5000	7000	9000
Max. pumphöjd		m	3,5	4,0	4,5
Kapslingsklass			IP68	IP68	IP68
Max. nedsänkningsdjup		m	4	4	4
Sugsida	Gänga		G2	G2	G2
	Anslutning slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Trycksida	Gänga		G2	G2	G2
	Anslutning slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. partikelstorlek grov smuts		mm	11	11	11
Yta för filteringång		cm^2	1000	1000	1000
Vattentemperatur (nedsänkt installation)	vid drift	°C		(→ Tillåtna vattenvärden)
	utan drift	°C	-20 ... +35	-20 ... +35	-20 ... +35
Omgivningstemperatur (torr installation)	Vid drift med naturlig konvektion	°C	+4 ... +30	+4 ... +30	+4 ... +30
	vid drift och tvångskylning	°C	+4 ... +40	+4 ... +40	+4 ... +40
Mått	Längd	mm	340	340	340
	Bredd	mm	280	280	280
	Höjd	mm	165	165	165
Längd strömkabel		m	10	10	10
Vikt		kg	6,2	6,2	6,2
AquaMax Eco Premium			13000	17000	21000
Anslutningsspänning		V AC	220 ... 240	220 ... 240	220 ... 240
Nätfrekvens		Hz	50/60	50/60	50/60
Effektförbrukning		W	16 ... 100	18 ... 140	20 ... 180
Max. pumpeffekt		l/h	13000	17000	21000
Max. pumphöjd		m	5,0	5,5	6,0
Kapslingsklass			IP68	IP68	IP68
Max. nedsänkningsdjup		m	4	4	4
Sugsida	Gänga		G2	G2	G2
	Anslutning slang	mm	25, 32, 38	25, 32, 38	25, 32, 38
Trycksida	Gänga		G2	G2	G2
	Anslutning slang	mm	25, 32, 38, 50	25, 32, 38, 50	25, 32, 38, 50
Max. partikelstorlek grov smuts		mm	11	11	11
Yta för filteringång		cm^2	1000	1000	1000
Vattentemperatur (nedsänkt installation)	vid drift	°C		(→ Tillåtna vattenvärden)
	utan drift	°C	-20 ... +35	-20 ... +35	-20 ... +35
Omgivningstemperatur (torr installation)	Vid drift med naturlig konvektion	°C	+4 ... +30	+4 ... +30	+4 ... +30
	vid drift och tvångskylning	°C	+4 ... +40	+4 ... +40	+4 ... +40
Mätt	Längd	mm	340	340	340
	Bredd	mm	280	280	280
	Höjd	mm	165	165	165
Längd strömkabel		m	10	10	10
Vikt		kg	6,9	6,9	6,9

Tillåtna vattenvärden

Typ		Färskvatten	Poolvatten	Saltvatten
pH-värde		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Hårdhet	DH	8 ... 15	8 ... 15	20 ... 30
Fritt klor	mg/l	<0,3	<0,6	<0,3
Kloridhalt	mg/l	<250	<250	<22000
Salthalt	%	<0,4	<0,4	<4
Total torr rest	mg/l	<50	<50	<50
Temperatur	°C	+4 ... +35	+4 ... +30	+4 ... +28

Slitagedelar

Denna apparat får inte kastas i hushållssoporna.

▶ Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.

VAROITUS
