NAVODILA ZA UPORABO AquaMax Eco Premium 17000 OASE

SL Navodila za uporabo

HR Uputa o upotrebi

Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara.
To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzorom ali so bile seznanjene z varno uporabo naprave in razumejo posledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nadzora.

Varnostna navodila

Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar.
• Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zunanje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in nacionalne standarde, predpise in določila.
• Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.
• Priključitev naprave je dovoljena le, če se električni podatki naprave ujemajo s podatki električnega napajanja.
• Napravo je dovoljeno priključiti le v vgrajeno vtičnico, ki je v skladu s predpisi.
• Napravo morate zavarovati z varovalno napravo za okvarni tok (RCD) z odmero okvarnega toka maksimalno 30 mA.
• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).
• Nepokrite vtiče in vtičnice zaščitite pred vlago.

Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.
• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.
• Tekalna enota v napravi vsebuje magnete, ki ustvarjajo močno magnetno polje, to pa lahko vpliva na srčne spodbujevalnike ali vsajene defibrilatorje (ICD). Med vsadkom in magnetom ohranjajte razdaljo najmanj 0,2 m.
• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.
• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.
• Naprave v nobenem primeru ni dovoljeno tehnično spreminjati.
• Na napravi opravljajte samo tista dela, ki so opisana v teh navodilih.
• Uporabljajte le originalne nadomestne dele in opremo.
• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE.

Pravilna uporaba

Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

- Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme.

- Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)

- Ob upoštevanju dovoljenih vrednosti vode. (→ Dovoljene vrednosti vode)

Za napravo veljajo naslednje omejitve:

- Nikoli ne uporabljajte v plavalnih ribnikih.

- Nikoli ne filtrirajte drugih tekočin kot vodo.

- Nikoli ne delajte brez pretoka vode.

- Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.

- Ne priključite na hišni vodovod.

- Ne uporabljajte za profesionalne ali industrijske namene.

- Glede na EMC (elektromagnetno vzdržljivost) je to naprava razreda A. V bivanjskih okoljih lahko povzroči radijske motnje. Uporabnik je dolžan izvesti ustrezne ukrepe.

Opis izdelka

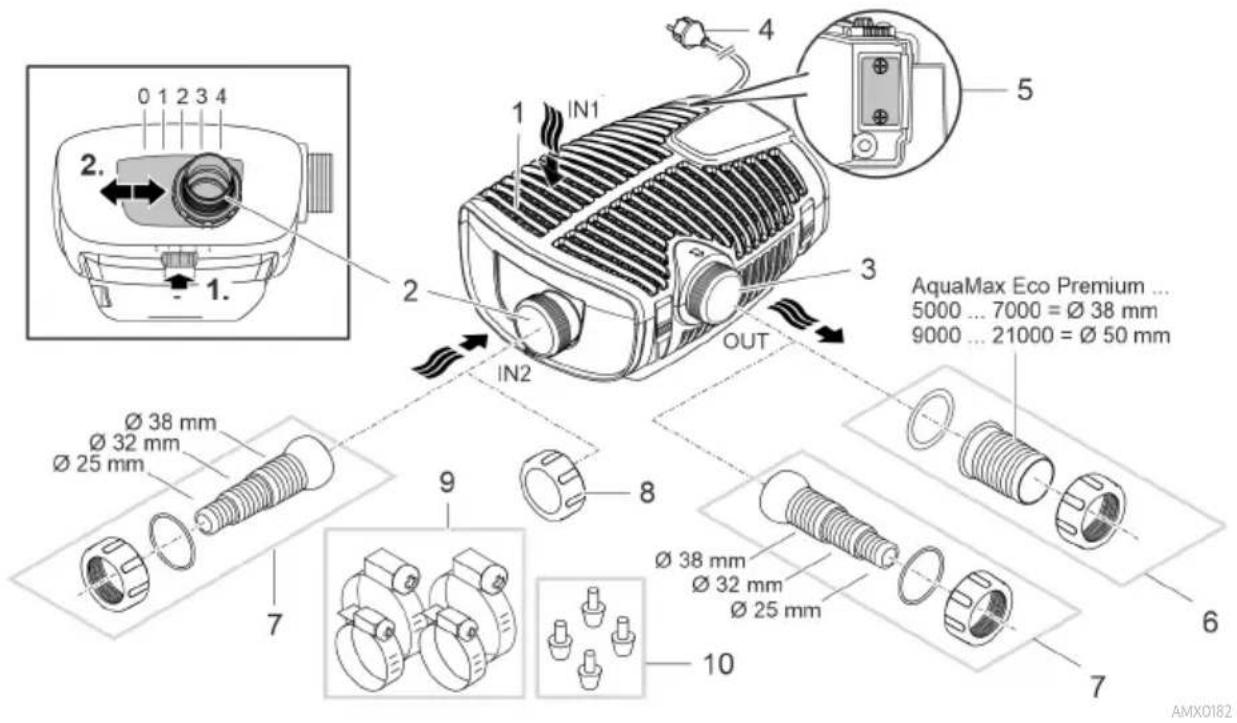

Pregled

0 1 2 3 4 2. 1. IN1 1 IN2 OUT AquaMax Eco Premium ... 5000 ... 7000 = Ø 38 mm 9000 ... 21000 = Ø 50 mm Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm 10 7 6 7 AMX0182

1 Vhod 1 (sesalna stran)

- Ohišje filtra

2 Vhod 2 (sesalna stran)

- Priključitev satelitskega filtra ali skimerja.

- Pretok na vhodu 2 in s tem razmerje pretoka med vhodom 1 in 2 lahko prilagodite. V ta namen sprostite zapah in potisnite priključek v enega od naslednjih položajev:

– Položaj 0: Vhod 2 je zaprt; črpanje vode samo preko vhoda 1.

– Položaj 1/2/3: Vhod 2 je odprt približno 25/50/75 %; dovod vode preko vhoda 1 in 2 glede na nastavljeno razmerje pretoka.

—Položaj 4: Vhod 1 je zaprt; črpanje vode samo preko vhoda 2.

3 Izhod (tlačna stran)

- Priključitev povratnega toka v ribnik (npr. preko potoka).

4 Omrežni kabel

5 Priključek za krmiljenje (opcijski)

- S krmiljenjem lahko regulirate moč črpalke.

- Brez krmiljenja deluje vklopljena črpalka stalno s polno močjo.

6 Navojni priključek za izhod (priporočilo).

7 Stopničasti cevni nastavek za vhod 2 in izhod (alternativa).

8 Pokrovček za zapiranje vhoda 2, ko se ne uporablja.

9 Cevne objemke za pritrditev cevi na nastavke za cevi.

10 Gumijaste nožice

- Samo za suho namestitev.

Simboli na napravi

Naprava je do 4 m zatesnjena pred prahom in vodo.

Obstaja nevarnost za ljudi s srčnim spodbujevalnikom.

Napravo zaščitite pred neposrednimi sončnimi žarki.

Naprave ne odvrzite med običajne gospodinjske odpadke.

Preberite navodila za uporabo.

Različice namestitve

a

b 1/2/3

C 4

d

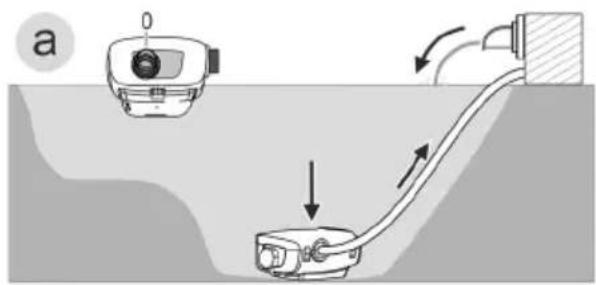

- Različica (a): Dovod vode samo preko ohišja filtra (vhod 1).

— Nastavite vhod 2 v položaj »0«.

- Zaprite vhod 2 s pokrovčkom. (→ Pregled)

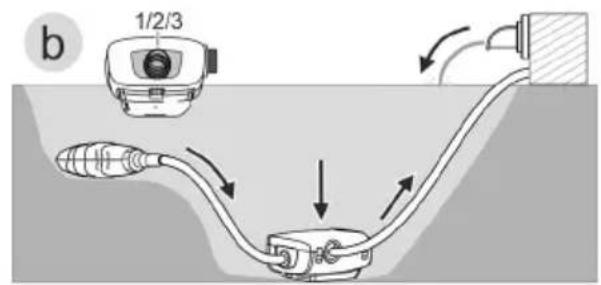

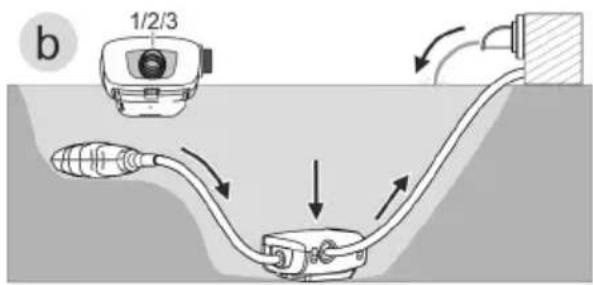

- Različica (b): Črpanje vode preko ohišja filtra (vhod 1) in dodatno preko satelitskega filtra ali skimerja na vhodu 2.

— Vhod 2 nastavite na položaj »1«, »2« ali »3« glede na želeno razmerje pretoka (25/50/75 %).

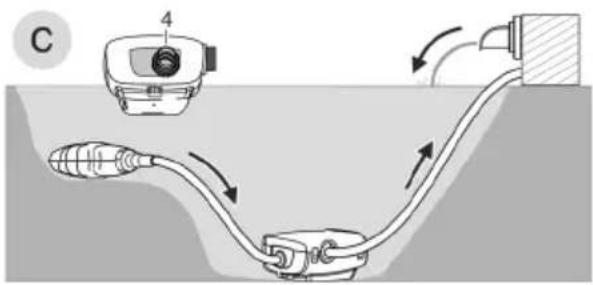

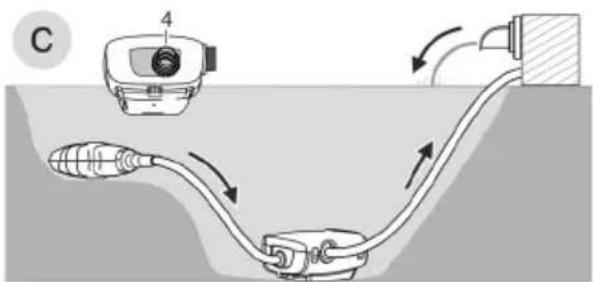

- Različica (c): Črpanje vode samo preko satelitskega filtra ali skimerja na vhodu 2.

— Nastavite vhod 2 v položaj »4«.

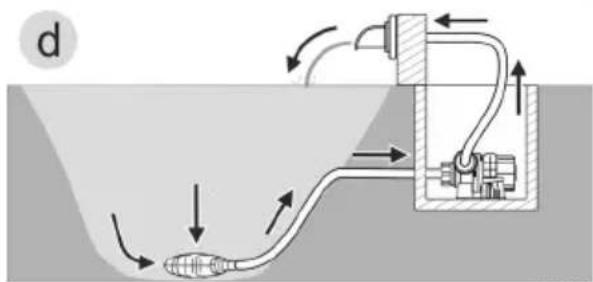

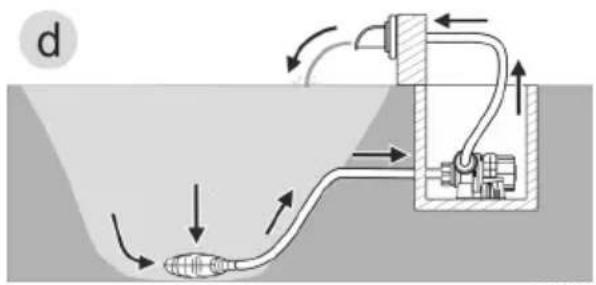

- Različica (d): Črpalko postavite na suho.

- Pri tej različici mora biti črpalka postavljena brez ohišja filtra.

— Črpalka je nameščena izven ribnika, vendar pod nivojem vode.

- Če lahko pride do vsesavanja večjih delcev ( > 11 mm), priporočamo, da na sesalni strani namestite satelitski filter ali skimer.

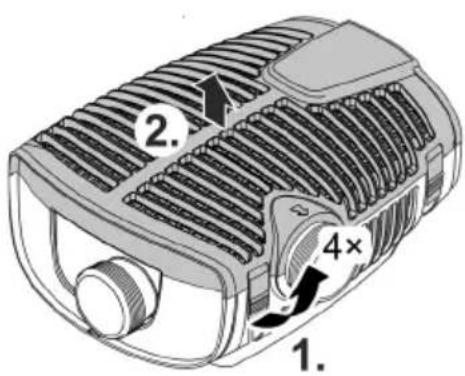

Seasonal Flow Control (SFC)

Funkcija SFC inteligentno regulira vodno količino oz. črpalno višino s temperaturo vode. S tem zagotovi prilagajanje moči črpalke trenutnim ekološkim pogojem v ribniku in s kroženjem vode, ki je odvisno od temperature, podpira biologijo ribnika (obratovanje pozimi, obratovanje v prehodnem obdobju, obratovanje poleti).

- Če je funkcija SFC aktivna, črpalka razlikuje med...

• Zimskim delovanjem (temperatura vode je nižja od +10 °C)
  — Prehodnim delovanjem (temperatura vode je +10.... +17 °C)
• Poletnim delovanjem (temperatura vode je višja od +17 °C)

Zadevne karakteristike najdete na spletnem naslovu www.oase.com v razdelku izdelkov »Po- topne črpalke«.

• Funkcijo SFC lahko aktivirate samo pri potopni postavitvi!
• Pri uporabi skimerja ali satelitskega filtra se priporoča, da je treba izključiti funkcijo SFC odvisno od naprave.
• Pri dostavi je funkcija SFC deaktivirana.

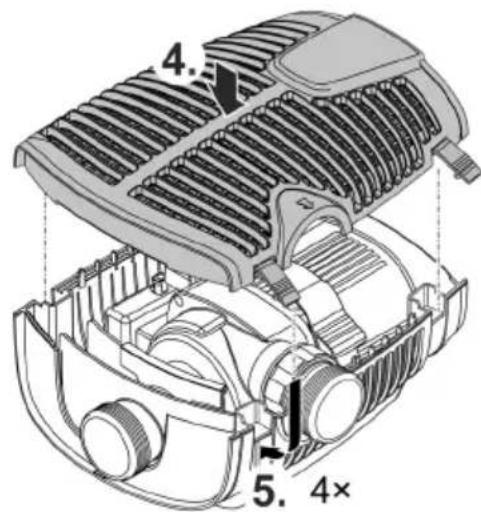

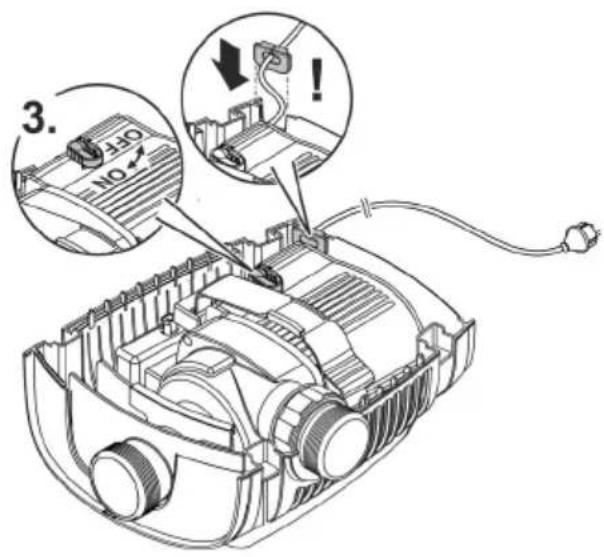

Vklop/izklop

1. 2. 4× 1.

3. NO2

4. 5. 4×

AMX0183

Postavitev in priklop

Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode).

OPOZORILO

Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo.

▶ Naprava lahko obratuje le, če v vodi ni ljudi.

PREVIDNO

Vrtljive komponente v območju sesalnega ali tlačnega nastavka. Če segate v nastavke, so možne poškodbe.

Še posebej upoštevajte: Naprava, ki se je zaustavila zaradi preobremenitve, se lahko nepričakovano zažene!

▶ Ne segajte v odprtino sesalnega ali tlačnega nastavka, ko je električni vtič priključen.
Če so nastavki med delovanjem prosto dostopni, npr. če cevi niso priključene, zavarujte nastavke z zaščito pred dotikom. Zaščita za stik je na voljo kot dodatna oprema.

① Nobena od komponent naprave ne sme biti dlje časa izpostavljena neposredni sončni svetlobi, ker lahko tako pride do poškodb. Po potrebi uporabite zaščitni pokrov.

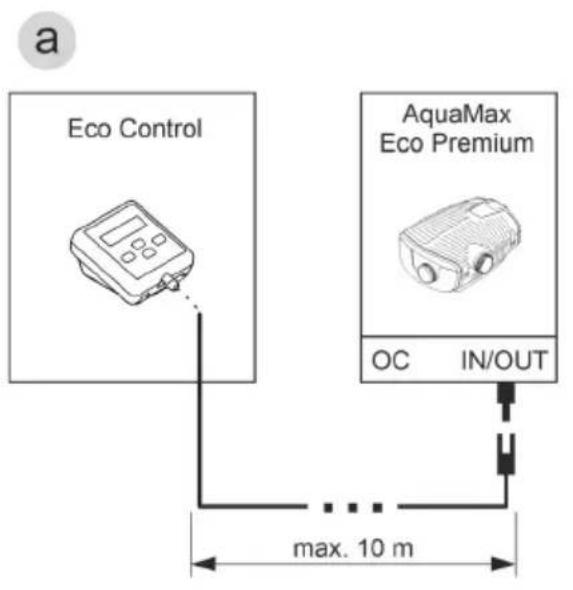

Povezovanje krmiljenja

Črpalka lahko deluje s krmiljenjem ali brez njega.

• S krmiljenjem lahko regulirate moč črpalke.
• Brez krmiljenja deluje vklopljena črpalka trajno s polno močjo.

Združljiva krmiljenja (opcijsko):

- Eco Control Inteligentno krmiljenje za črpalko.

- Incenio FM-Master Home/Cloud Garden Controller Home/Cloud

Prek aplikacije »OASE Control« lahko krmilite do 10 naprav OASE, ki se lahko krmilijo (črpalke, filtri, luči).

Informacije o tem lahko najdete na spletnem naslovu www.oase.com v razdelku »Pametno krmiljenje naprav in osvetlitve«.

a Eco Control AquaMax Eco Premium OC IN/OUT max. 10 m
    note right of A "Garden Controller"
    note right of D "AquaMax Eco Premium"
    note right of A "max. 100 m"


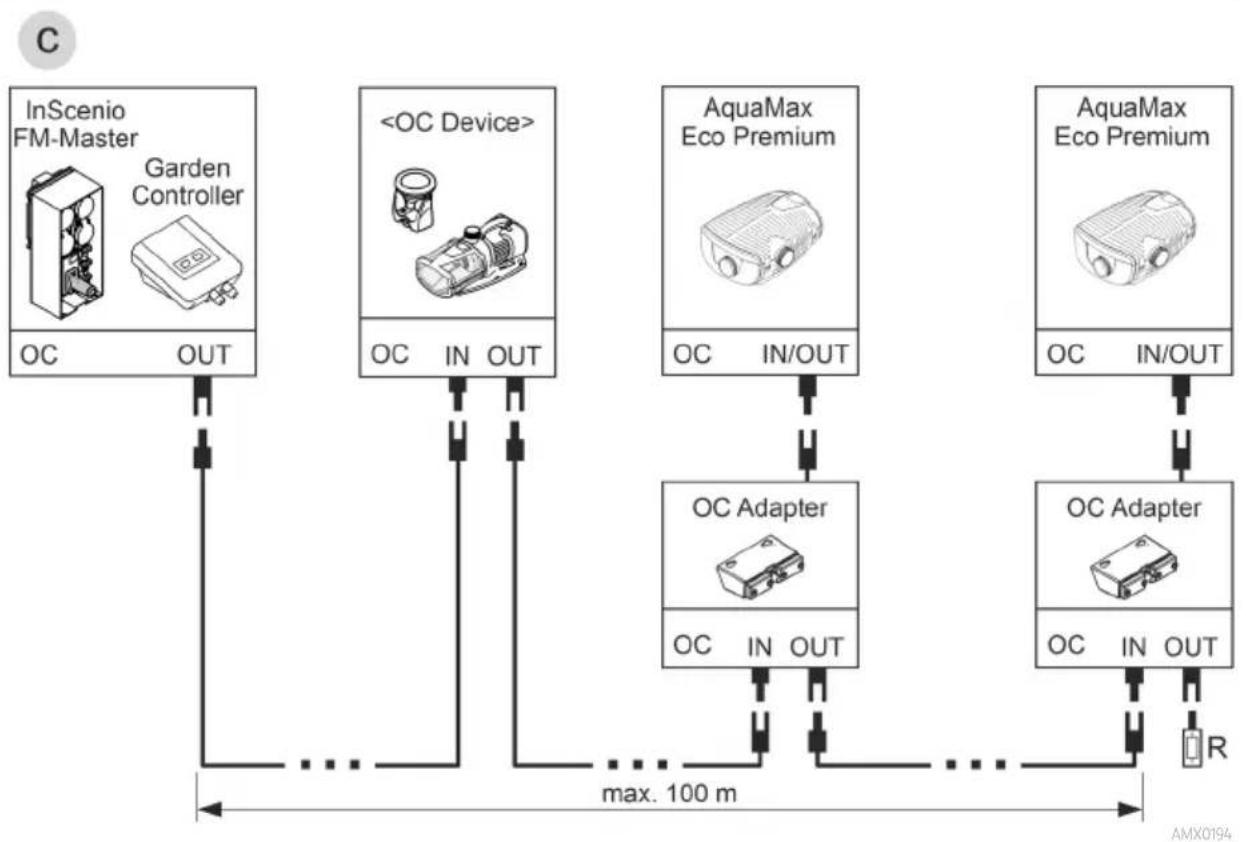

• Omrežje OASE Control (različica c) je treba skleniti s končnim uporom R. Ta je vključen v obseg dobave InSenio FM-Master ali Garden Controller. V tem primeru potrebujete dodatni adapter OASE Control (številka artikla 88443).

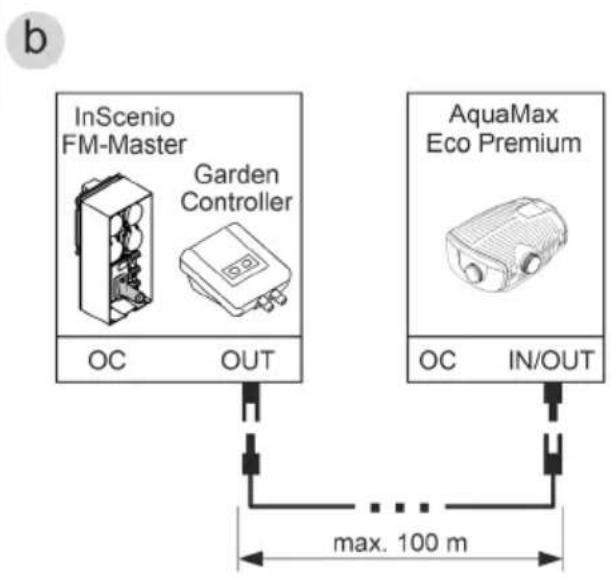

• Če se na InSenio FM-Master ali Garden Controller (različica b) priključi samo črpalko AquaMax Eco Premium, končni upor in s tem adapter OASE Control nista potrebna.

① Končni upor shranite na varnem za morebitno kasnejšo razširitev sistema OASE Control.

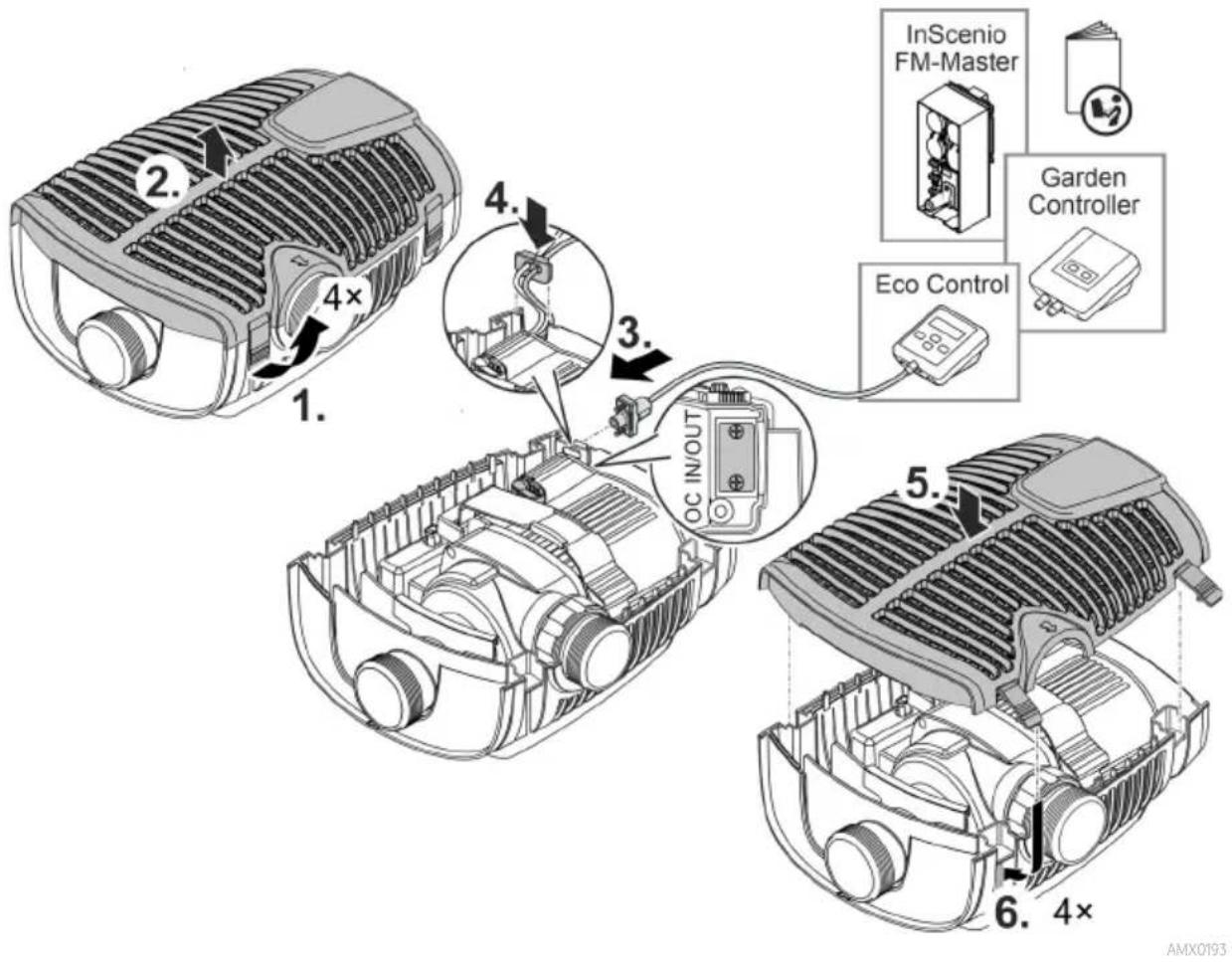

1. 2. 4× 3. 4. 5. 6. 4× InScenio FM-Master Garden Controller Eco Control AMX0193

1. max. 2.0 Nm (max. 18 lb-in) 2. ×

PLX0004

NASVET

Naprava se poškoduje, če voda vdre v priključek.

Zaprite priključek ali nanj namestite zaščitni pokrovček.
▶ Gumijasto tesnilo mora biti čisto in mora se točno prilegati.
▶ Poškodovano gumijasto tesnilo morate zamenjati. Če se vtična povezava prekine, je treba zamenjati staro gumijasto tesnilo (> 2 leti).
▶ Vtično povezavo ali zaščitni pokrov vedno pritrdite z obema vijakoma.

Postavitev naprave pod gladino

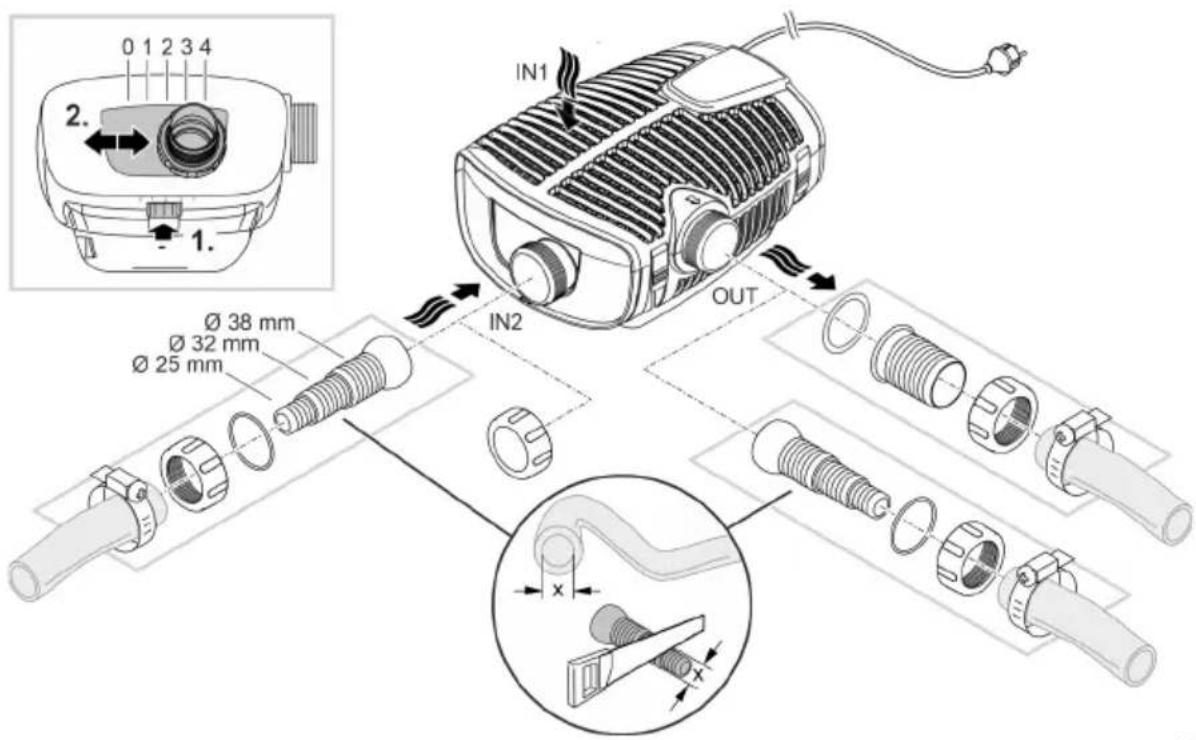

Priključitev

Priključite črpalko glede na želeno različico namestitve. (→ Različice namestitve)

• Premer cevi na sesalni strani (IN) ne sme imeti manjšega premera od cevi na tlačni strani (OUT).
• Čim večji je premer cevi, tem manjše so izgube zaradi trenja v ceveh in tako tem boljša pre-točna količina.
• Premera cevi ne smete po nepotrebnem omejiti z navojnim priključkom. navojni priključek skrajšajte v skladu s premerom cevi.

0 1 2 3 4 IN1 IN2 OUT Ø 38 mm Ø 32 mm Ø 25 mm x x

AMX0184

Vtiča še ne vstavljajte v vtičnico!

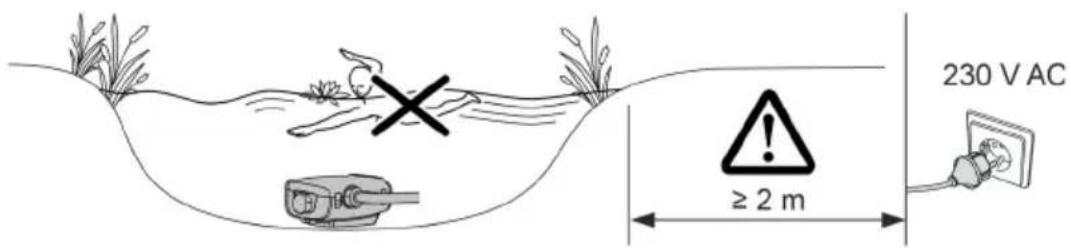

Postavitev

• Črpalko namestite vodoravno na trdni podlagi.
• Poskrbite, da bo črpalka stabilno nameščena.
• Če je voda muljasta oz. umazana, priporočamo, da črpalko oz. komponente, priključene na sesalni strani (skimer, satelitski filter, talni odtok itd.) postavite dvignjene od tal. S tem se zmanjša vsesavanje delcev, kar podaljša življenjsko dobo tekalne enote.
• Črpalko uporabljajte samo, če je prekrita z vsaj 10 cm vode. V nasprotnem primeru lahko vse-sava zrak.

230 V AC ≥ 2 m

AMX0202

i Črpalko lahko enostavno izvlečete iz vode z vlečno vrvjo.

- Potegnite vlečno vrv skozi okrogle odprtine na spodnji lupini filtra in jo zavozlajte.

Postavitev naprave na suhem

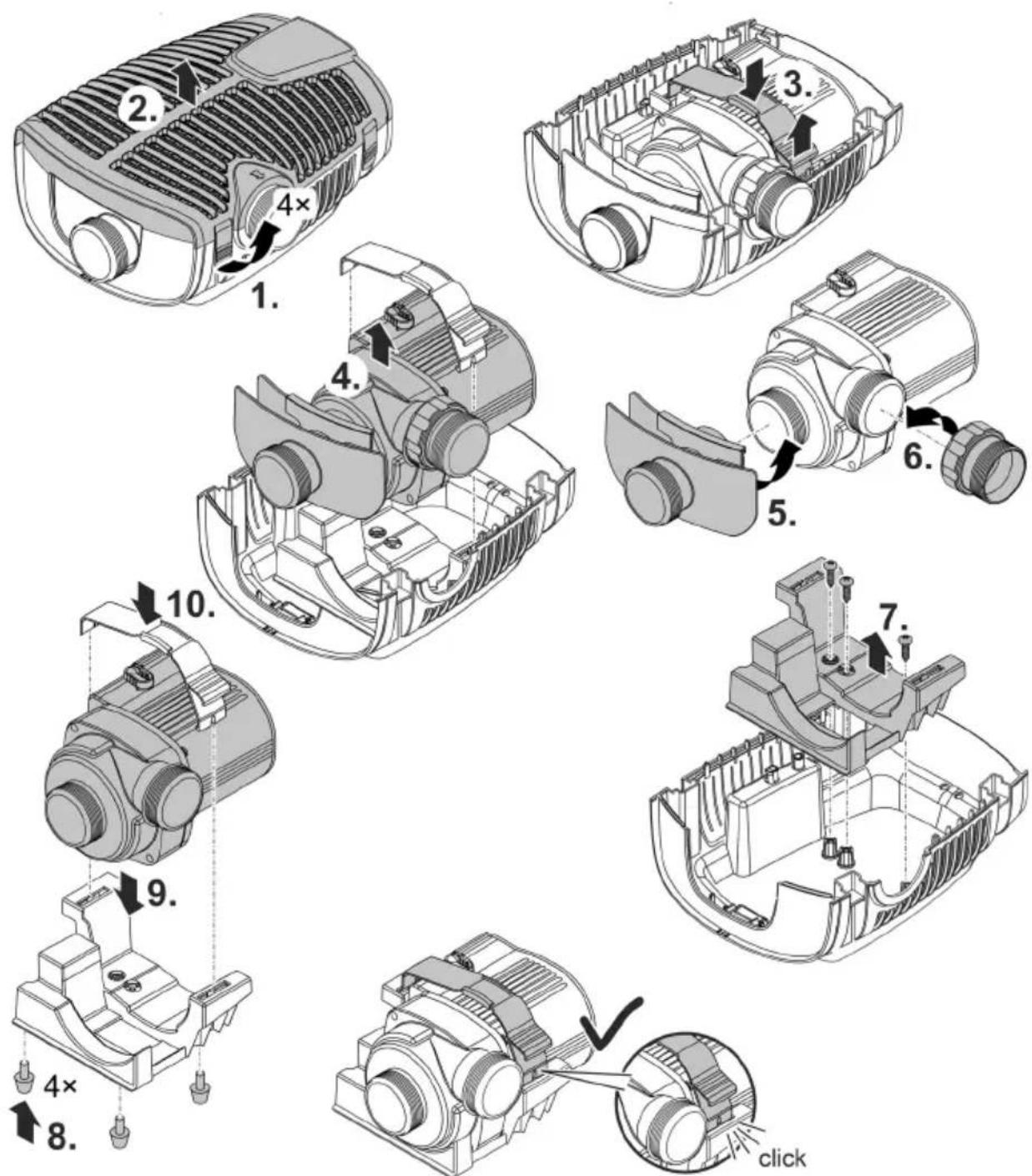

Za suho namestitev je treba črpalko namestiti brez ohišja filtra.

Predelati opremo

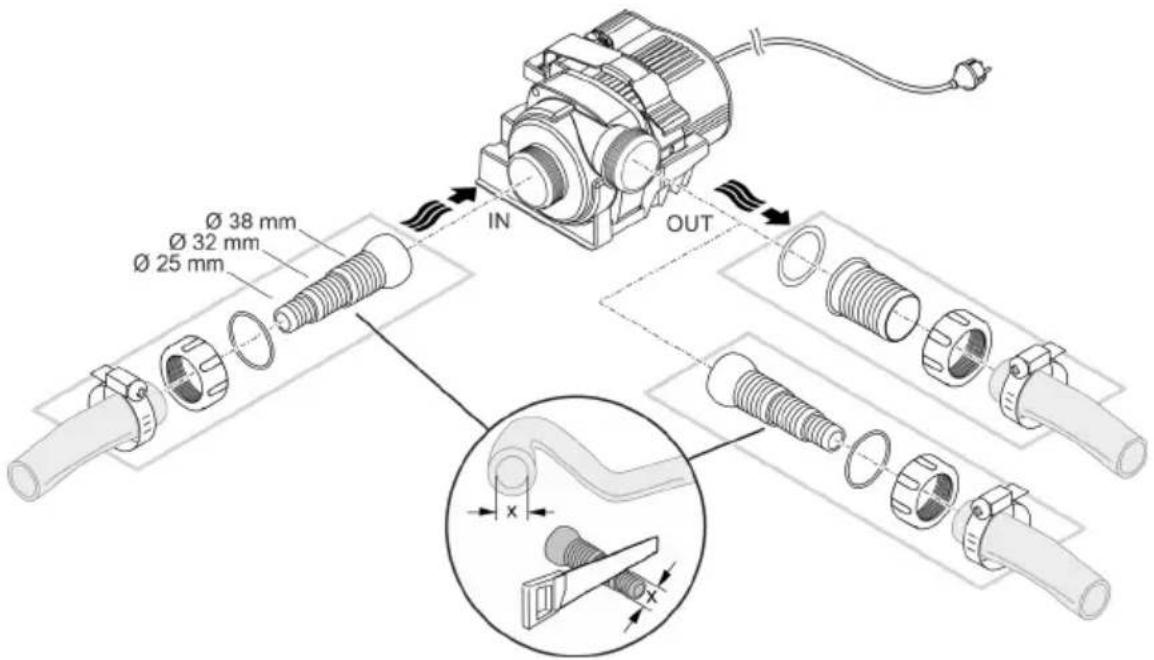

• Na vhod (IN) in izhod (OUT) lahko priključite gibke ali toge cevi.
• Priključki za gibke cevi so vključeni v obseg dobave. Njihova montaža je opisana v nadaljevanju.
• Adapter za toge cevi z DN75/DN110 se šteje kot pribor (številka artikla 35578).
• Premer cevi na sesalni strani (IN) ne sme imeti manjšega premera od cevi na tlačni strani (OUT).
• Čim večji je premer cevi, tem manjše so izgube zaradi trenja v ceveh in tako tem boljša pre-točna količina.
• Premera cevi ne smete po nepotrebnem omejiti z navojnim priključkom. navojni priključek skrajšajte v skladu s premerom cevi.
• Skozi črpalko lahko prehajajo delci, veliki do 11 mm. Če so delci večji, se črpalka zamaši. Priporočamo, da na sesalni strani namestite filter ali skimer.

Vtiča še ne vstavljajte v vtičnico!

SL

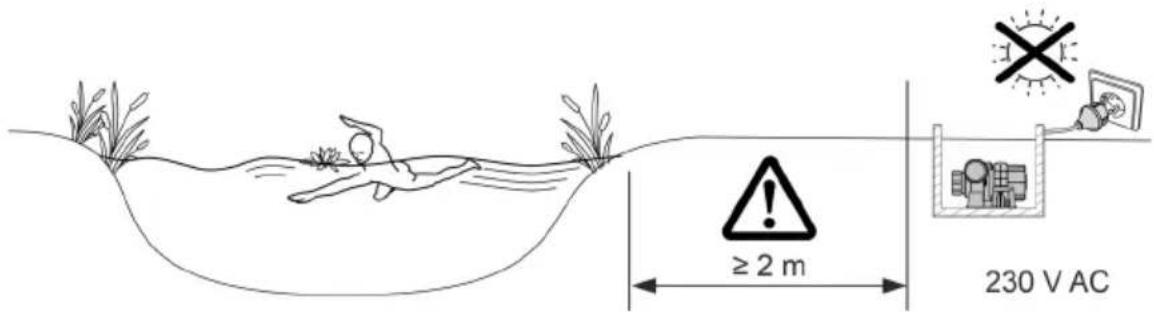

Postavitev

• Črpalko namestite vodoravno na trdni podlagi.
• Poskrbite, da bo črpalka stabilno nameščena.
• Črpalka ne sme biti izpostavljena neposredni sončni svetlobi.
• Mesto postavitve mora biti dovolj prezračeno, da se črpalka ne pregreva. Dovoljene temperature okolja (→ Tehnični podatki)

≥ 2 m 230 V AC

AMX0153

Zagon

NASVET

Naprava bo uničena, će jo boste uporabljali s senčnikom. Vsebuje občutljive električne sestavne dele.

Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko črpalka okvari.

▶ Črpalko uporabljajte samo, ko je potopljena ali poplavljena.

Vklop / izklop

• Vklop: Omrežni vtič priključite v omrežno vtičnico.
  — Aparat je vklopljen po kratki zagonski fazi.
• Izklop: Omrežni vtič izvlecite iz omrežne vtičnice.

Črpalka po zagonu in nato v obratovanju vsakih 20 ... 40 minut predprogramirani samodejni preskus delovanja (okoljsko reguliranje – Environmental Function Control (EFC)). Črpalka zazna, ali se nahaja v stanju teka na suho, blokade, oziroma ali je potopljena. V primeru teka na suho ali blokade se črpalka samodejno izključi po 60 do 120 sekundah. V primeru motnje prekinite napajanje z električnim tokom in »potopite črpalko« oz. odstranite oviro. Ko odpravite napako, lahko ponovno zaženete napravo.

Čiščenje in vzdrževanje

PREVIDNO

Nevarnost poškodb zaradi nepredvidljivega zagona. Funkcije notranjega nadzora naprave lahko izklopijo napravo in jo samodejno ponovno vklopijo.

Ne uporabljajte agresivnih čistil ali kemičnih raztopin. Ta sredstva lahko poškodujejo ohišje, vplivajo na delovanje naprave in škodujejo živalim, rastlinam ter okolju.

▶ Napravo, će je mogoče, čistite samo s čisto vodo in mehko krtačo oz. gobo, pri trdovratni umazaniji si pomagajte s priporočenimi čistilnimi sredstvi.

• Izvlecite omrežni vtič in odstranite vse priključke.
• Napravo razstavite, kot je prikazano na sliki.

— objemka, ki fiksira črpalko v nosilcu, varno vpeta.

- priključni vodi s kabelskimi nastavki izpeljani iz ohišja in niso močno prepognjeni ali stisnjeni.

Čiščenje naprave

i Napravo čistite po potrebi, vendar vsaj 2-krat letno.

— Na črpalki očistite predvsem tekalno enoto in ohišje črpalke.

- Priporočeno čistilno sredstvo pri trdovratnih poapnitvah:

– Čistilo za črpalke PumpClean družbe OASE.

— Hišna čistila, ki ne vsebujejo kisa ali klora.

- Po čiščenju morate vse dele temeljito izprati z vodo.

Zamenjava tekalne enote

NASVET

Tekalna enota se vpelje v blok motorja skozi ležaj. Ta ležaj je obrabni del in ga je treba zamenjati istočasno s tekalno enoto.

▶ Za zamenjavo ležaja so potrebni posebno znanje in orodje. Ležaj dajte zamenjati strokovnjaku družbe OASE ali pa črpalko pošljite družbi OASE.

NASVET

Tekalna enota vsebuje močne magnete, ki privlačijo magnetne delce (npr. železne opilke). Delci, ki ostanejo sprijeti, lahko povzročijo nepopravljive poškodbe na tekalni enoti in bloku motorja.

▶ S tekalne enote pred vgradnjo skrbno odstranite prijete delce.

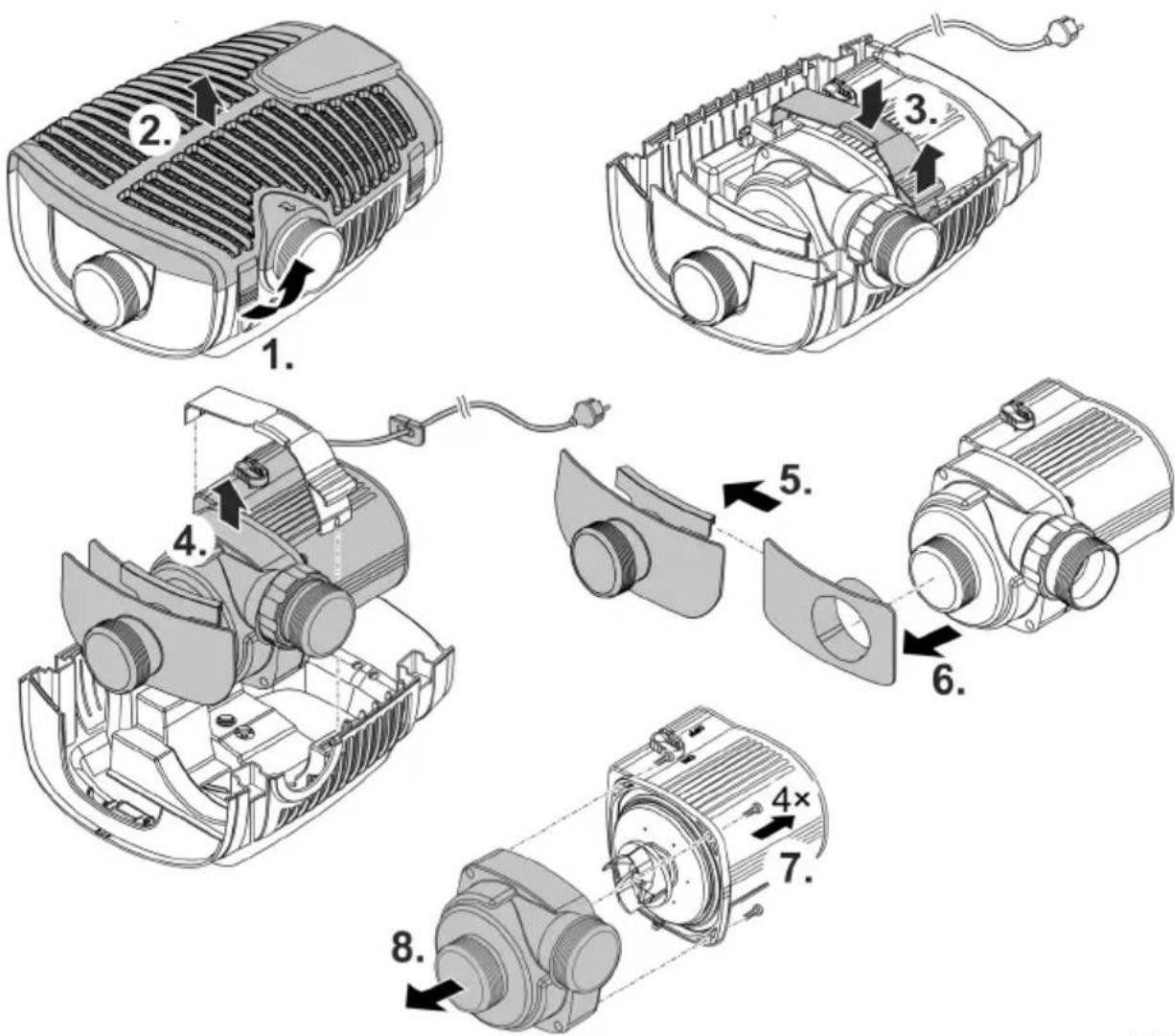

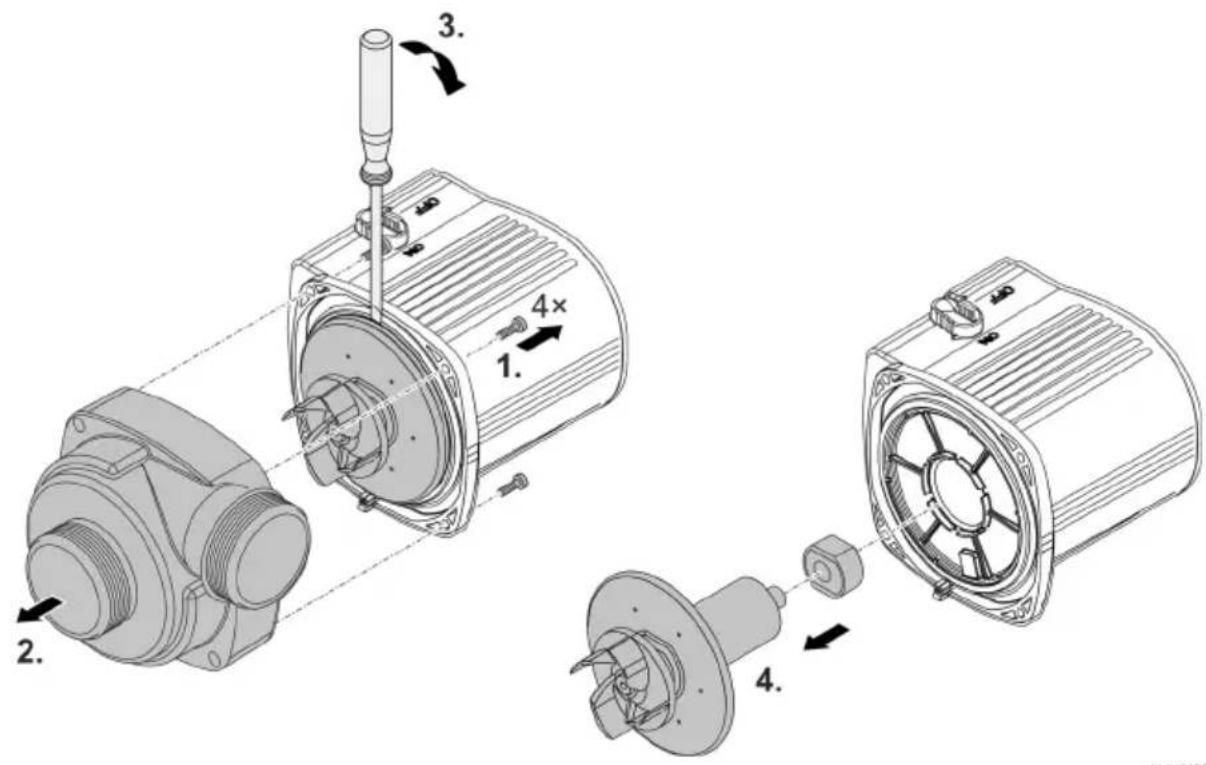

• Blok motorja razstavite, kot je prikazano na sliki.
• Sestavne dele očistite s čopičem pod čisto vodo.
• Preverite vse dele za poškodbe. Zamenjajte poškodovane ali obrabljene dele.
• Blok motorja sestavite nazaj v obratnem vrstnem redu.

① Med odstranjevanjem tekalne enote se lahko zrahlja ležaj v bloku motorja. Pri sestavljanju preverite, ali je pravilno nameščen. Ležaj s širokim utorom po potrebi potisnite naprej v motorni blok.

Skladiščenje/Prezimovanje

Naprava je varna pred zmrzaljo do temperature minus 20 °C. Če nameravate skladiščiti napravo izven območja ribnika, jo predhodno temeljito očistite in preverite glede poškodb ter je hranite potopljeno ali napolnjeno z vodo. Omrežnega vtiča ne potapljajte pod vodno gladino!

Odpravljanje motenj

Motnja	Vzrok	Ukrep
Črpalka se ne zažene.	Ni omrežne napetosti.	Preverite omrežno napetost.
	Ni krmilne napetosti (samo pri opcijskem zunanjem krmiljenju)	Preverite povezavo z omrežjemOASE Eco Control ali OASE Control; po potrebi poleg tega vklopite črpalko
	Dovodne cevi so prepognjene	Dovodne cevi položite brez pregibov
	Zamašeni dovodi	Preverite/očistite dovodne cevi
	Tekalna enota je blokirana	Odpravite blokado, preverite, ali je teklna enota lahko gibljiva
Črpalka ne črpaKoličina črpanja ne zadostuje	Ohišje filtra je zamašeno	Očistite filtrske lupine
	Previsoke izgube v dovodih	Cevi skrajšajte na potrebni minimum, odstranite nepotrebne povezovalne dele, uporabite cevi z večjimi premeri
	Tekalna enota težko deluje	Preverite, ali se teklnne enote z lahkoto premikajo
Črpalka se po kratkem delovanju izklopi	Voda je močno onesnažena	Očistite črpalko
	Tekalna enota je blokirana	Odpravite blokado, preverite, ali je teklna enota lahko gibljiva
	Črpalka je delovala na suho	Preverite/očistite dovodne cevi, povečajte višino potopa (najm. 10cm pod vodno gladino)
	Temperatura vode previsoka	Upoštevajte najvišjo dovoljeno temperaturo vode. (→ Tehnični podatki)

Tehnični podatki
Podatki o napravi

AquaMax Eco Premium			5000	7000	9000
Priključna napetost		V AC	220 ... 240	220 ... 240	220 ... 240
Omrežna frekvenca		Hz	50/60	50/60	50/60
Nazivna moč		W	10 ... 35	12 ... 45	14 ... 60
Najv. moč črpanja		l/h	5000	7000	9000
Najv. višina črpanja		m	3,5	4,0	4,5
Vrsta zaščite			IP68	IP68	IP68
Najv. potopna globina		m	4	4	4
Sesalna stran	Navoji		G2	G2	G2
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna stran	Navoji		G2	G2	G2
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38
Najv. velikost zrn grobe umazanije		mm	11	11	11
Dotočna površina filtra		cm2	1000	1000	1000
Temperatura vode (potopna namestitev)	Med delovanjem	°C		(→ Dovoljene vrednosti vode)
	Prenehanje	°C	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura okolja (suha namestitev)	Med delovanjem z na-ravno konvekcijo	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Med delovanjem in prisilno hlajenje	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Dolžina	mm	340	340	340
	Širina	mm	280	280	280
	Višina	mm	165	165	165
Dolžina priključnega kabla		m	10	10	10
Teža		kg	6,2	6,2	6,2
AquaMax Eco Premium			13000	17000	21000
Priključna napetost		V AC	220 ... 240	220 ... 240	220 ... 240
Omrežna frekvenca		Hz	50/60	50/60	50/60
Nazivna moč		W	16 ... 100	18 ... 140	20 ... 180
Najv. moč črpanja		l/h	13000	17000	21000
Najv. višina črpanja		m	5,0	5,5	6,0
Vrsta zaščite			IP68	IP68	IP68
Najv. potopna globina		m	4	4	4
Sesalna stran	Navoji		G2	G2	G2
	Priključek za cev	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna stran	Navoji		G2	G2	G2
	Priključek za cev	mm	25, 32, 38, 50	25, 32, 38, 50	25, 32, 38, 50
Najv. velikost zrn grobeumazanije		mm	11	11	11
Dotočna površina filtra		cm2	1000	1000	1000
Temperatura vode (potopna namestitev)	Med delovanjem	°C		(→ Dovoljene vrednosti vode)
	Prenehanje	°C	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura okolja (suha namestitev)	Med delovanjem z na-ravno konvekcijo	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Med delovanjem in prisilno hlajenje	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Dolžina	mm	340	340	340
	Širina	mm	280	280	280
	Višina	mm	165	165	165
Dolžina priključnega kabla		m	10	10	10
Teža		kg	6,9	6,9	6,9

Dovoljene vrednosti vode

Tip		Sveža voda	Bazenska voda	Slana voda
pH-vrednost		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Trdota	DH	8 ... 15	8 ... 15	20 ... 30
Prosti klor	mg/l	<0,3	<0,6	<0,3
Vsebnost klorida	mg/l	<250	<250	<22000
Vsebnost soli	%	<0,4	<0,4	<4
Celotni suhi ostanek	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

Deli, ki se obrabijo

• Tekalna enota
• Ležaj v bloku motorja

Odlaganje odpadkov

NASVET

Te naprave ne smete zavreči med gospodinjske odpadke.

▶ Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov.
▶ Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo.
▶ Pred tem naredite napravo neuporabno tako, da odrežete kabel.

SL

! UPOZORENJE

3 Izlaz (tlačna strana)

- Priključenje povratnog toka u jezerce (npr. preko struje potoka).

4 Električni kabel

5 Priključak upravljačkog sustava (opcionalno)

- Upravljačkim sustavom je moguće regulirati snagu pumpe.

Pročitajte priručnik za uporabu.

Načini instalacije

a

b 1/2/3

C 4

d

- Varijanta (a): Pumpanje vode samo preko kućišta filtra (ulaz 1).

- Postavite ulaz 2 na poziciju „0“.

- Zatvorite ulaz 2 pokrovnom kapicom. (→ Pregled)

- Varijanta (b): Pumpanje vode preko kućišta filtra (ulaz 1) i dodatno preko satelitskog filtra ili skimera na ulazu 2.

— Postavite ulaz 2 na poziciju „1“, „2“ ili „3“, ovisno o željenom omjeru protoka (25/50/75 %).

- Varijanta (c): Pumpanje vode samo preko satelitskog filtra ili skimera na ulazu 2.

— Postavite ulaz 2 na poziciju „4“.

- Varijanta (d): Postavljanje pumpe na suhom.

- Za tu se varijantu pumpa mora postaviti bez kućišta filtra.

— Pumpa se postavlja izvan jezerca, ali ispod razine vode.

Otklanjanje neispravnosti

Neispravnost	Uzrok	Rješenje
Pumpa se ne pokreće	Nema mrežnog napona	Provjerite mrežni napon
	Nema upravljačkog napona (samo kod opcionalnog vanjskog upravljačkog sustava)	Provjerite spoj sOASE Eco Control ili mrežom OASE Control; po potrebi na taj način uključite pumpu
	Opskrbni vodovi su savijeni	Položite opskrbne vodove bez savijanja
	Opskrbni vodovi su začepljeni	Provjerite/očistite opskrbne vodove
	Rotor je blokiran	Ukloniti blokadu, provjerite pokretljivost rotora
Pumpa ne potiskuje Nedovoljan učinak pumpanja	Kućište filtra je začepljeno	Očistite filtarsku posudu
	Preveliki gubitci u opskrbnim vodovima	Skratite crijeva na potreban minimum, u-klonite nepotrebne spojne dijelove, uporabite veći promjer crijeva
	Rotor se teško kreće	Provjerite pokretljivost rotora
Pumpa se isključuje nakon kratkog vremena rada	Voda je vrlo onečišćena	Očistite pumpu
	Rotor je blokiran	Ukloniti blokadu, provjerite pokretljivost rotora
	Pumpa je radila na suho	Provjerite/očistite opskrbne vodove, po-većajte dubinu uranjanja (min. 10 cm ispod površine vode)
	Temperatura vode je previsoka	Vodite računa o maksimalno dopuštenoj temperaturi vode. (→ Tehnički podatci)

HR

Tehnički podatci
Podaci o uređaju

AquaMax Eco Premium			5000	7000	9000
Priključni napon		V AC	220 ... 240	220 ... 240	220 ... 240
Frekvencija mreže		Hz	50/60	50/60	50/60
Primljena snaga		W	10 ... 35	12 ... 45	14 ... 60
Maks. pumpni učinak		l/h	5000	7000	9000
Maks. visina pumpanja		m	3,5	4,0	4,5
Stupanj zaštite			IP68	IP68	IP68
Maks. dubina uranjanja		m	4	4	4
Usisna strana	Navoj		G2	G2	G2
	Crijevni priključak	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna strana	Navoj		G2	G2	G2
	Crijevni priključak	mm	25, 32, 38	25, 32, 38	25, 32, 38
Maks. veličina zrna grube prljavštine		mm	11	11	11
Ulazna površina filtra		cm2	1000	1000	1000
Temperatura vode (potopljeno postavljanje)	Tijekom rada	°C		(→Dopuštene vrijednosti vode)
	Izvan rada	°C	-20 ... +35	-20 ... +35	-20 ... +35
Okolna temperatura (postavljanje na suhom)	Tijekom rada s prirodnim kruženjem	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Tijekom rada i prisilno hlađenje	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Duljina	mm	340	340	340
	Širina	mm	280	280	280
	Visina	mm	165	165	165
Duljina priključnog kabela		m	10	10	10
Masa		kg	6,2	6,2	6,2
AquaMax Eco Premium			13000	17000	21000
Priključni napon		V AC	220 ... 240	220 ... 240	220 ... 240
Frekvencija mreže		Hz	50/60	50/60	50/60
Primljena snaga		W	16 ... 100	18 ... 140	20 ... 180
Maks. pumpni učinak		l/h	13000	17000	21000
Maks. visina pumpanja		m	5,0	5,5	6,0
Stupanj zaštite			IP68	IP68	IP68
Maks. dubina uranjanja		m	4	4	4
Usisna strana	Navoj		G2	G2	G2
	Crijevni priključak	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tlačna strana	Navoj		G2	G2	G2
	Crijevni priključak	mm	25, 32, 38, 50	25, 32, 38, 50	25, 32, 38, 50
Maks. veličina zrna grube prljavštine		mm	11	11	11
Ulazna površina filtra		cm2	1000	1000	1000
Temperatura vode (potopljeno postavljanje)	Tijekom rada	°C		(→Dopuštene vrijednosti vode)
	Izvan rada	°C	-20 ... +35	-20 ... +35	-20 ... +35
Okolna temperatura (postavljanje na suhom)	Tijekom rada s prirodnim kruženjem	°C	+4 ... +30	+4 ... +30	+4 ... +30
	Tijekom rada i prisilno hlađenje	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimenzije	Duljina	mm	340	340	340
	Širina	mm	280	280	280
	Visina	mm	165	165	165
Duljina priključnog kabela		m	10	10	10
Masa		kg	6,9	6,9	6,9

HR
