用户手册 AquaMax Eco Premium 17000 OASE

▶ 在接触水之前，将水中的所有电气设备从电源断开。否则电击可导致死亡或重伤。
▶ 本设备可由 8 岁及以上的儿童以及身体、感官或精神能力有限或缺乏经验和知识的人使用，前提是他们得到监督或安全使用设备的指导，并了解由此带来的危险。儿童不得玩耍设备。清洁和用户维护工作不得由没有受到监督的儿童进行。

安全提示

电气连接

• 室外区域电气安装遵循特殊规定。电气安装只能由专业电工进行。
• 专业电工因其技术培训、知识和经验而具有相应资质，允许在室外区域进行电气安装。他们能够识别潜在危险，并遵守地区和国家标准、规则和规定。
• 如有疑问或问题，请您咨询专业电工。

- 只有当设备的电气数据和电源的电气数据一致时，才允许连接设备。

- 只能将设备连接到按规定安装的插座上。

- 本设备必须使用故障电流保护装置（RCD）进行保护，其测量错误电流为最大30 mA。

- 延长电缆和电源分配器（如接线板）必须适合露天使用（防溅）。

- 请采取保护措施防止裸露的插头和插座受潮。

安全运行

• 当电线或外壳损坏时，请勿使用设备。
• 电源软线不能更换，如果软线损坏，此器具应废弃。
• 设备中的运行单元包括一个具有强磁场的磁铁，它可以影响心脏起搏器或植入的除颤器（ICD）。植入物与磁铁之间的距离至少应为 0.2 m。
• 请勿通过电缆搬运或拉扯设备。
• 敷设电线时保护其不受损坏，并且注意不要绊倒任何人。
• 切勿在设备上进行任何技术更改。
• 只能在设备上进行本说明书中有述的工作。
• 只能使用原装备件和配件。
• 如有问题，请咨询授权客服或 OASE。

按照规定的使用

请仅将本说明书中所述的产品用于如下用途：

- 用于抽吸过滤系统、瀑布系统及流道系统中的普通池塘水。

- 遵守技术数据。（→ 技术数据）

- 遵守许可的水值。(→ 允许的水值)

以下限制条件适用于本设备：

• 禁止在游泳池中使用。
• 不可输送除水以外的其他液体。
• 严禁在无水流的情况下运行。
• 禁止与化学物质、食品、易燃或者易爆物质一起使用。
• 不得接在自来水管上。
• 禁止用于商业或者工业目的。

- 根据 EMC（电磁兼容性），这是一个 A 级设备。在居住环境中，该设备可造成无线电干扰。使用者有义务采取合适的应对措施。

产品介绍

概况

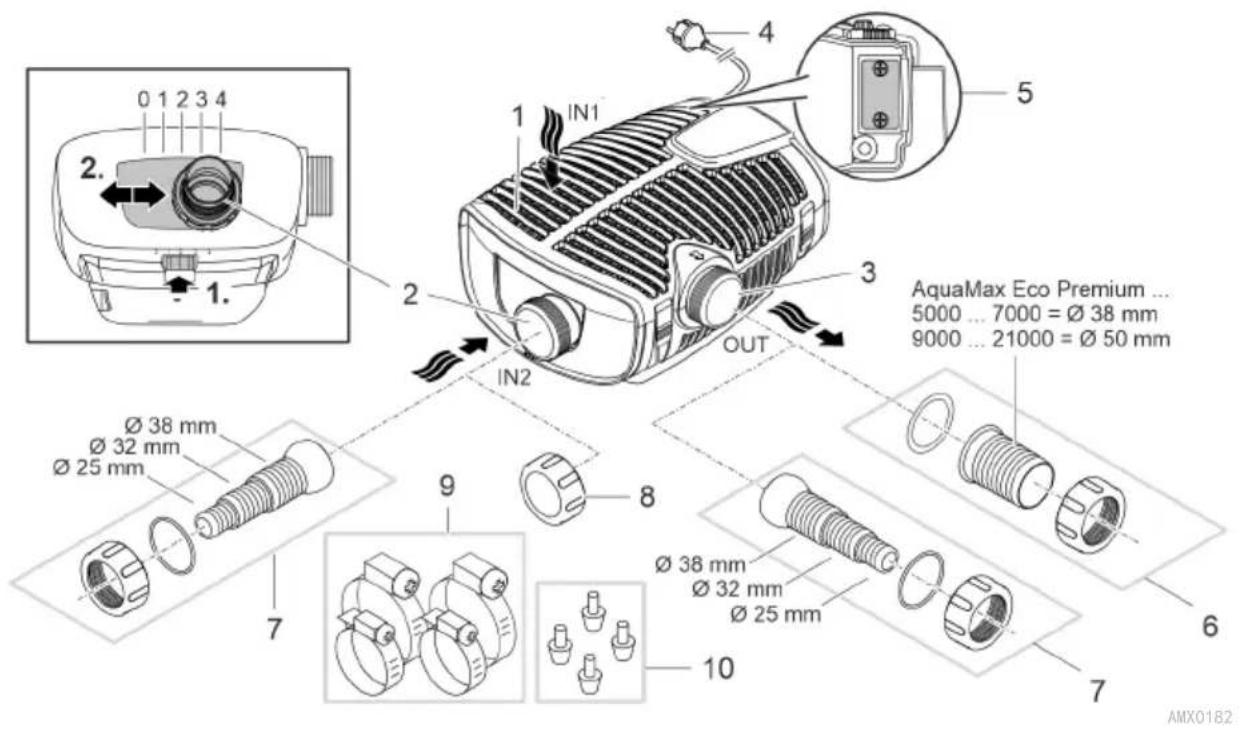

0 1 2 3 4 2. 1. IN1 1 IN2 OUT AquaMax Eco Premium ... 5000 ... 7000 = Ø 38 mm 9000 ... 21000 = Ø 50 mm Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm 10 AMX01B2

1 入水口 1（抽吸端）

- 过滤器外壳

2 入水口 2（抽吸端）

- 连接到卫星过滤器或网杓。

- 出水口 2 的流量以及出水口 1 与 2 之间的流量比可以进行设置。为此请打开锁定装置并将接口推到下述位置：

- 位置 0：入水口 2 关闭，只通过入水口 1 供水。

- 位置 1/2/3：将入水口 2 开启约 25/50/75%，也就是说以设定的流量比通过入水口 1 和 2 进行供水。

- 位置 4: 入水口 1 关闭, 只通过入水口 2 供水。

3 出水口（压力端）

- 将回流口放入池塘（比如通过水道）。

4 电缆

5 控制系统的接头（可选）

- 有控制系统，就能调节泵的功率。

- 没有控制系统，接通的这个泵始终以最大功率运行。

6 出水口采用宝塔软管接头（推荐）。

7 入水口 2 和出水口采用阶梯式宝塔接头（可选）。

8 不使用入水口 2 时，请用端盖将其盖住。

9 软管卡箍，可将软管固定在宝塔软管接头上。

10 橡胶底座

- 仅限“干燥环境安装”这个情况。

设备上的符号

IP68

本设备防尘，最大防水深度为 4 m。

对装有心脏起搏器的人员可能存在危险。

防止设备受到阳光直射。

请勿按普通生活垃圾废弃处理本设备。

请阅读使用说明。

安装方式

a

b 1/2/3

C 4

d

AMX0200

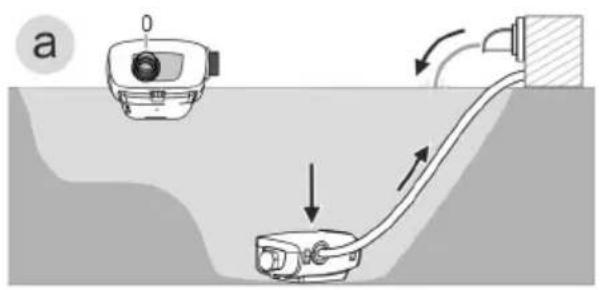

- 方式（a）：仅通过过滤器壳体（入水口 1）输水。

- 将入水口 2 设在位置 “0” 上。

- 用盖子盖住入水口2。(→概况)

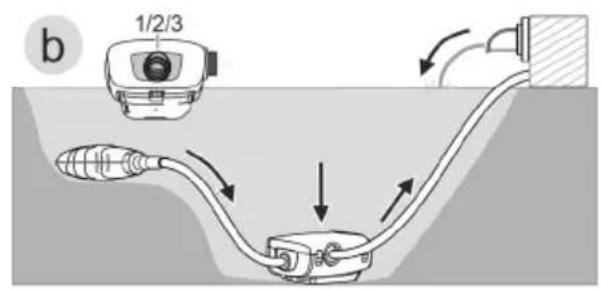

- 方式 (b): 通过过滤器壳体（入水口 1）输水, 另外还要经过入水口 2 处的卫星过滤器或撇渣器。

- 将入水口 2 设在位置 “1”、“2” 或 “3” 上，具体视所需的流量比而定 (25/50/75 %)。

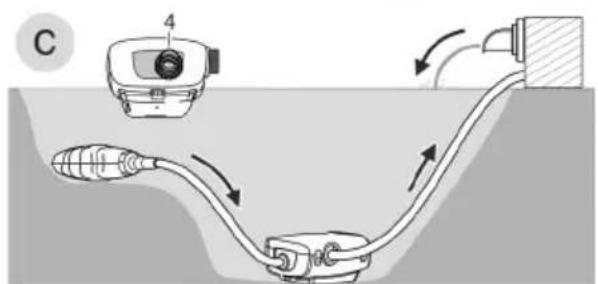

- 方式 (c): 仅通过入水口 2 处的卫星过滤器或撇渣器输水。

- 将入水口 2 设在位置 “4” 上。

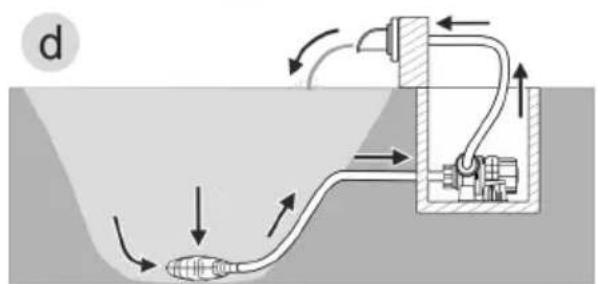

- 情形 (d): 在干燥环境下安装泵。

- 这种情况下安装泵时，切勿不能带上过滤器壳体。

- 泵并非安装在池塘里，但仍处于水平面以下。

- 如需抽吸更大的颗粒（ > 11 ~mm ），我方建议在抽吸端安装一个卫星过滤器或撇渣器。

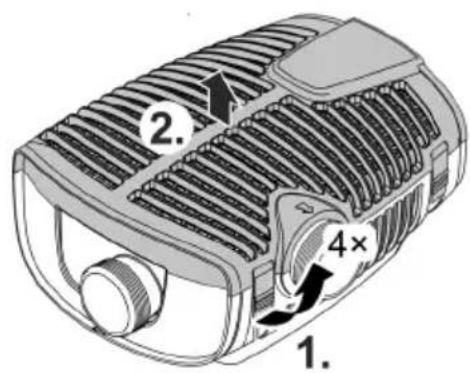

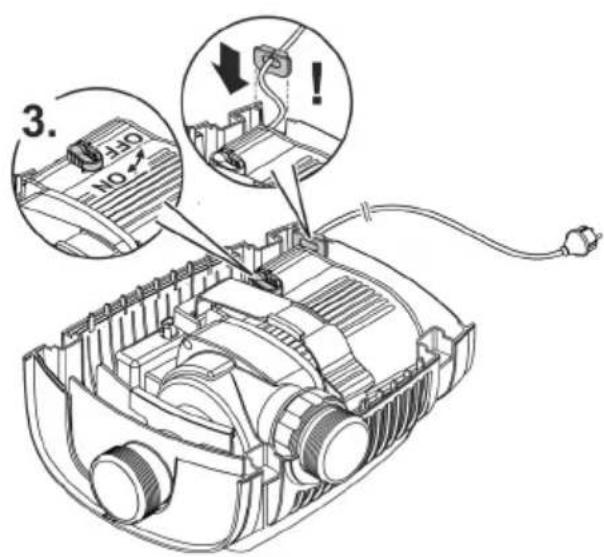

Seasonal Flow Control (SFC)

SFC 功能根据水温智能调节水量和输送高度。因此，可以全年根据池塘生态自动调整泵功率，并通过不同温度时不同的水循环对池塘生物提供适宜环境（冬季模式、过渡模式和夏季模式）。

- 在激活 SFC 功能时，泵区分：

• 冬季模式（水温低于 +10 °C）
• 过渡模式（水温介于 +10 至 + 17°C 之间）
• 夏季模式（水温高于 +17 °C）

相应的特性曲线请参见网站 www.oase.com 上的“池塘用泵”产品版块。

• 只有当安装装置被浸没时，才会激活 SFC 功能！
• 在使用撇渣器或卫星过滤器的时候，由于受到设备条件的限制，十分建议关闭 SFC 功能。
• 交付时，SFC 功能处于禁用状态。

开/关

1. 2. 4× 1.

此泵既可在水下（即水里）也可在干燥环境下（即水外）安装。

警告

在游泳池中运行设备时可导致重伤或死亡。电气设备零件损坏将使水处于危险电压下。

▶ 只有在水里无人时才能运行设备。

小心

抽水端口和压力端口区域内有转动部件。将肢体伸入端口内存在受伤危险。

特别要注意的是：因超负荷而停止的设备可能会意外启动！

▶ 插入电源插头时，请勿将肢体伸入抽水端口和压力端口的开口内。
▶ 如果在运行期间端口处于开放状态，比如未连接软管的情况下，请使用一个防触碰装置保护住端口。防触碰装置可作为配件提供。

① 设备所有组件都不得长时间暴露在阳光下，否则会造成损坏。必要时，使用保护盖。

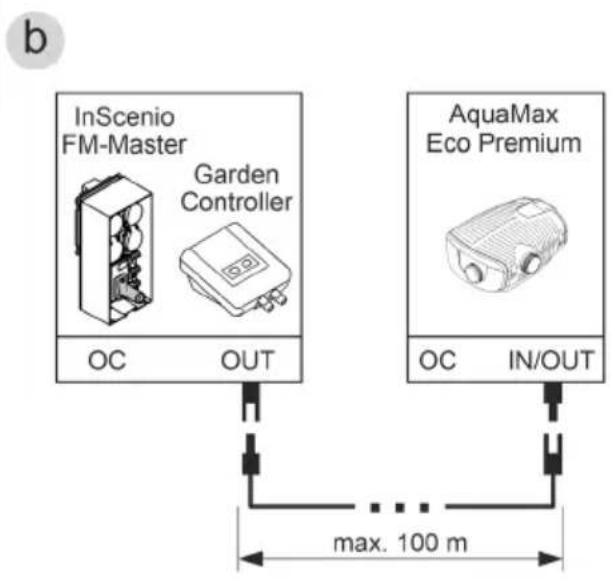

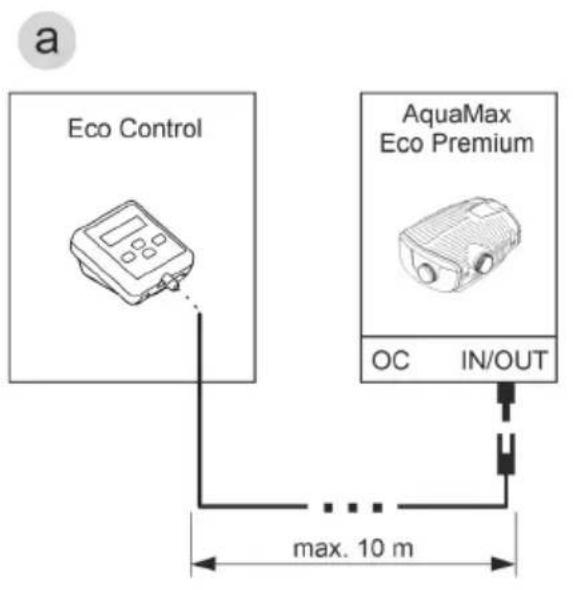

连接控制器

泵可以在有或没有控制系统的情况下运行。

• 有控制系统，就能调节泵的功率。
• 没有控制系统，接通的这个泵以最大功率持续运行。

兼容的控制系统（配件）：

• Eco Control
  智能泵控制系统。
• Incenio FM-Master Home/Cloud
  Garden Controller Home/Cloud
  通过应用程序 “OASE Control” 最多可以控制 10 个支持 OASE Control 的设备（泵、过滤器、灯具）。
  相关信息请参阅网站 www.oase.com 上的“智能花园控制和照明”版块。

a Eco Control AquaMax Eco Premium OC IN/OUT max. 10 m
    note right of B "max. 100 m"


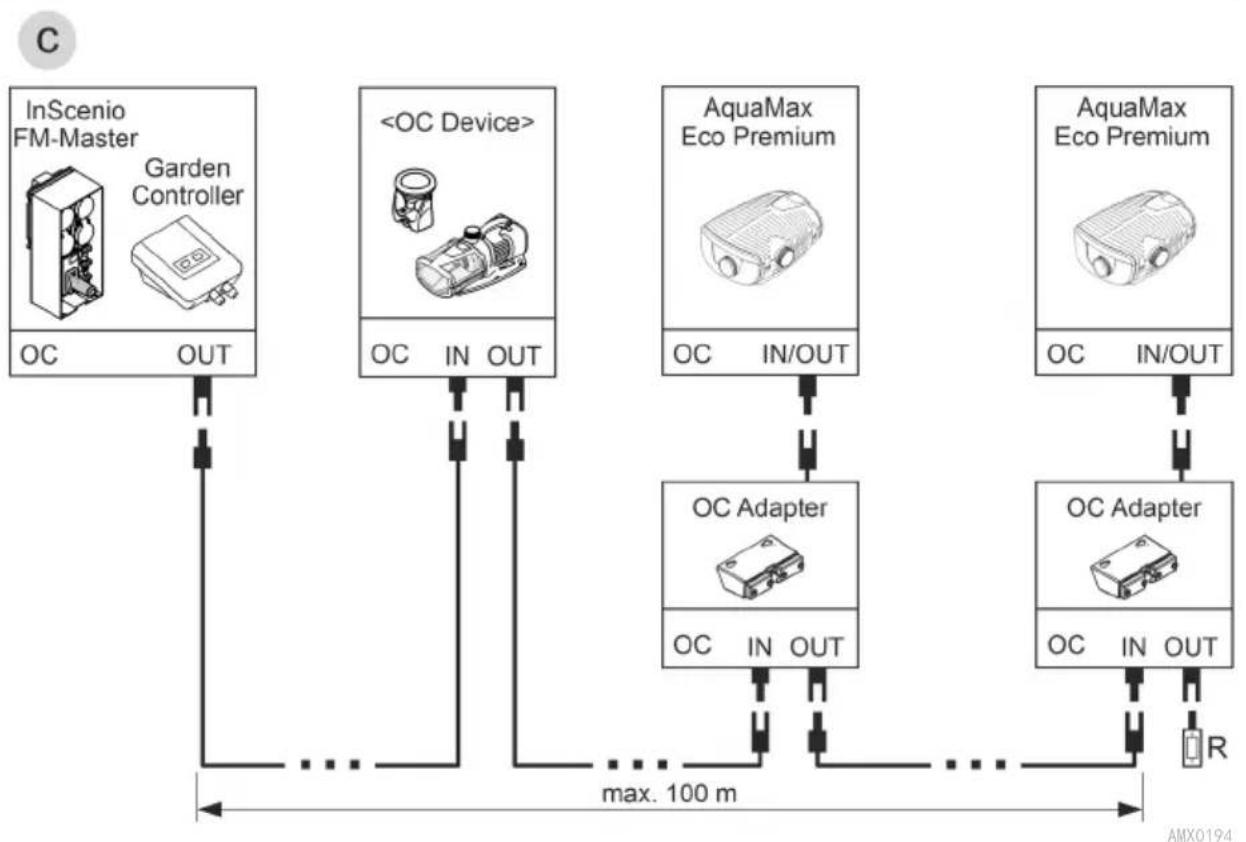

• OASE Control 网络（方式 c）必须与终端电阻 R 相连。该电阻包含在 InSenio FM-Master 或 Garden Controller 的供货范围内。在这种情况下，您需要 OASE Control 适配器这个配件（货号 88443）。
• 如果 InSenio FM-Master 或 Garden Controller 上面只连接了一台 AquaMax Eco Premium 泵（方式 b），则不需要终端电阻，因此也不需要 OASE Control 适配器。

① 请妥善保管这个终端电阻，以便之后扩展 OASE Control 系统。

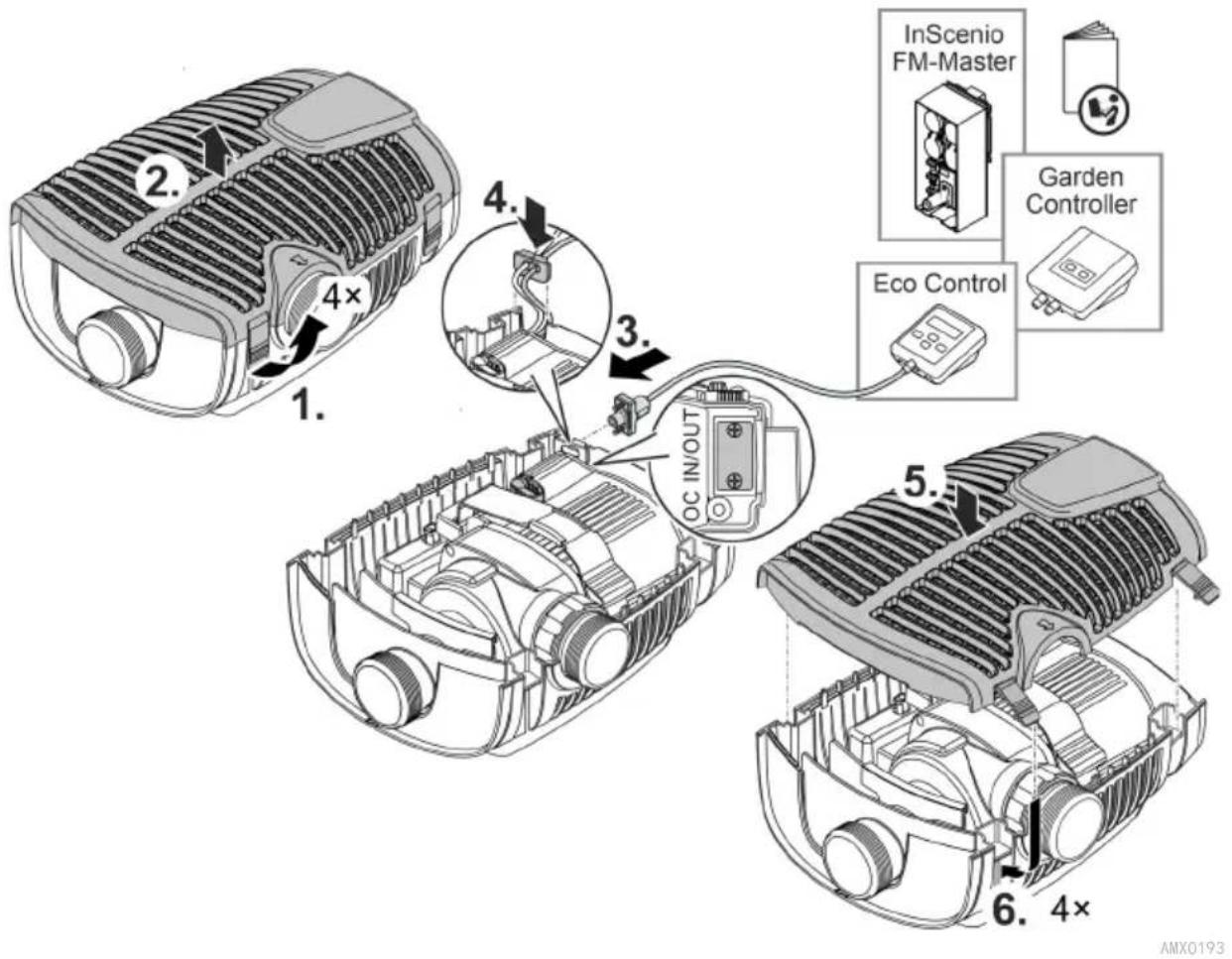

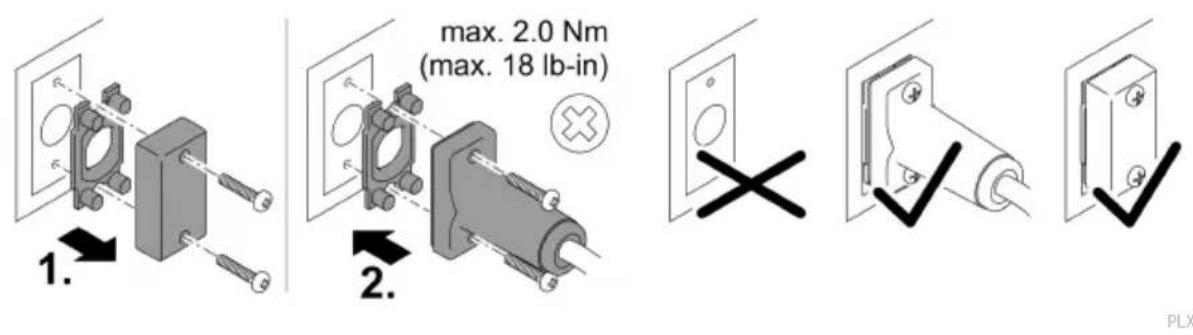

1. 2. 4× 3. 4. 5. 6. 4× InScenio FM-Master Garden Controller Eco Control AMX0193

1. max. 2.0 Nm (max. 18 lb-in) 2. × PLX

提示

如果水进入插拔连接器，设备将被损坏。

▶ 插上插拔连接器或套上保护帽。
▶ 橡胶密封垫必须干净且放置正确。
- 必须替换损坏的橡胶密封圈。如果插拔连接器松脱，则必须更换老旧的橡胶密封圈（>2年）。
▶ 每次都用两个螺钉固定插拔连接器或保护帽。

将设备浸入水下安装

连接

按所需的安装形式连接好泵。(→ 安装方式)

• 抽吸端软管（IN）的直径不得小于压力端的软管（OUT）。
• 软管直径越大，管路中的摩擦损耗就越小，流量也随之更佳。
• 如非必要，请不要用宝塔软管接头来缩小软管直径。必要时，按照软管直径截短宝塔软管接头。

0 1 2 3 4 IN1 1. Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT x x

AMX0184

先不要将电源插头插入插座！

安装

• 将泵水平安放到稳固的地基上。
• 确保泵安稳放置。
• 在发生淤积或水被污染的情况时，我方建议将泵或抽吸端连接的组件（撇渣器、卫星过滤器、地面下水口等等）抬高安装到地上。这样一来就能减少吸入的颗粒量，从而延长叶轮总成的使用寿命。
• 只有当泵被 10 厘米以上的水浸没时，才能运行泵。否则会吸入空气。

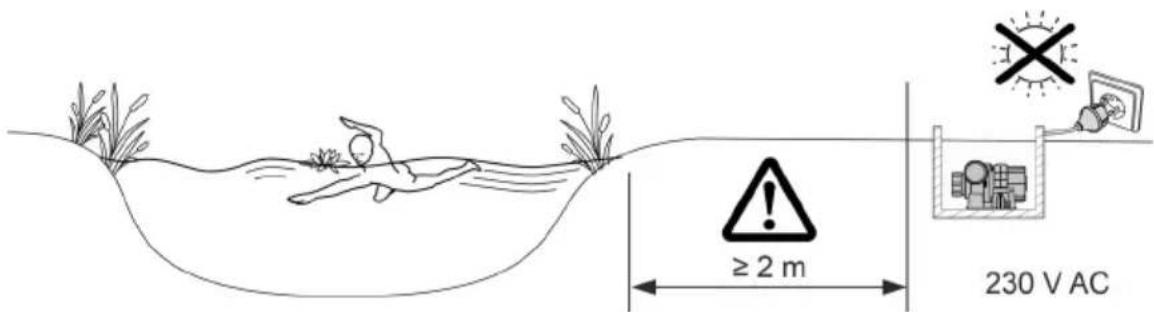

230 V AC ≥ 2 m

AMX0202

借助缆索将水泵从水中拽出。

- 将缆索穿过过滤器底盘上的圆孔，然后打好结。

在干燥环境下安装泵时，切勿不能带上过滤器壳体。

改装

1. 2. 3. 4× 4. 5. 6. 7. 8. 9. 10. click AMX0185

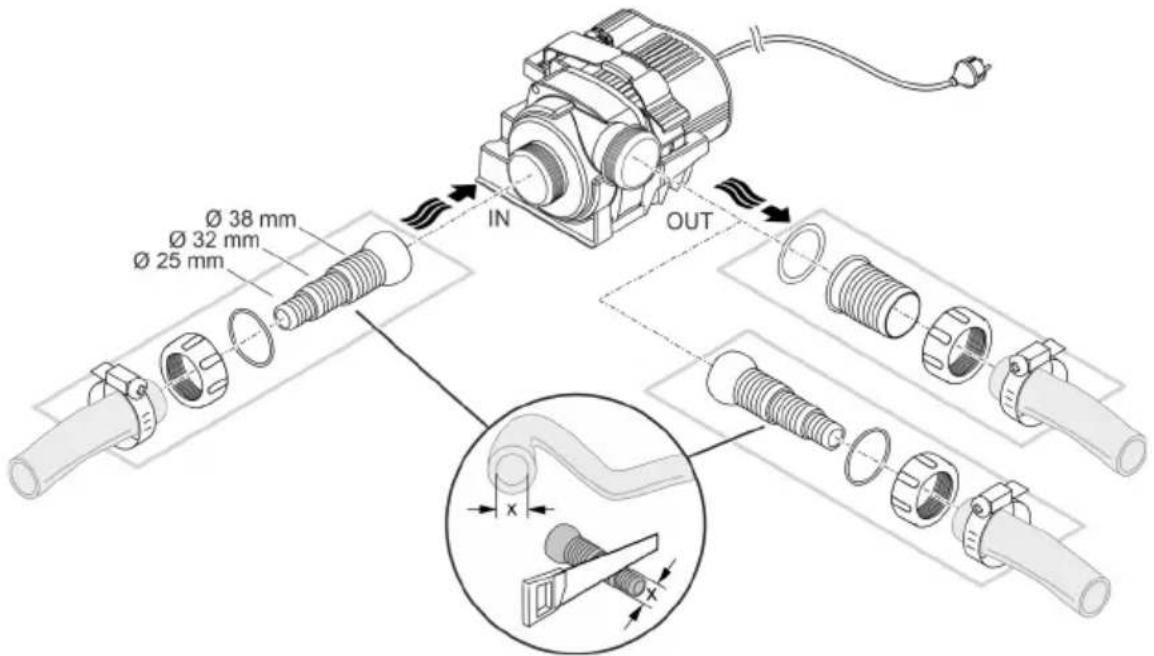

连接

- 在入水口（IN）和出水口（OUT）上可以连接软管或管道。

- 软管的接头包含在供货范围内。其安装方法参见下述说明。

- 配件中提供一个符合 DN75/DN110 标准的管道适配器（货号 35578）。

• 抽吸端软管（IN）的直径不得小于压力端的软管（OUT）。
• 软管直径越大，管路中的摩擦损耗就越小，流量也随之更佳。
• 如非必要，请不要用宝塔软管接头来缩小软管直径。必要时，按照软管直径截短宝塔软管接头。
• 最大只允许 11 ~mm 的颗粒通过该泵。再大的颗粒就会阻塞泵。我方建议在抽吸端安装一个过滤器或撇渣器。

• 将泵水平安放到稳固的地基上。
• 确保泵安稳放置。
• 该泵不应受阳光直射。
• 安装位置必须通风良好，以免泵过热。允许的环境温度（→技术数据）

≥ 2 m 230 V AC

AMX0153

调试

提示

如果用调光器运行设备，设备会损坏。包含敏感电组件。

▶ 不得将设备连接到可调光供电装置上。

提示

泵不得无水运转。否则会毁坏该泵。

▶ 只有在泵浸入水中或者被水淹没时才能运行泵。

接通 / 关闭

• 接通：将电源插头插入插座。
• 在启动后不久就会接通该设备。
• 关闭：从插座中拔出电源插头。

在调试和之后的运行期间，该泵自动每隔 20-40 分钟进行程序预设定的自测（环境功能控制（EFC））。泵识别其本身是否处于干运行/堵塞或者浸入水中状态。如果干运行/堵塞，泵会在 60 至 120 秒后自动关闭。在出现故障时，请中断供电，“冲洗泵”或者清除障碍物。之后可以重新运行设备。

清洁和保养

小心

意外启动可能会造成受伤危险。设备内部监控功能可以自动关闭并重新接通设备。

▶ 在设备上作业前，请拔出电源插头。

提示

请勿使用腐蚀性清洁剂或化学溶液。这些用品会损坏外壳，损害设备功能，并且对动植物和环境有害。

▶ 尽量使用清水和软刷或海绵清洁设备；污垢顽固时，借助推荐的清洁剂。

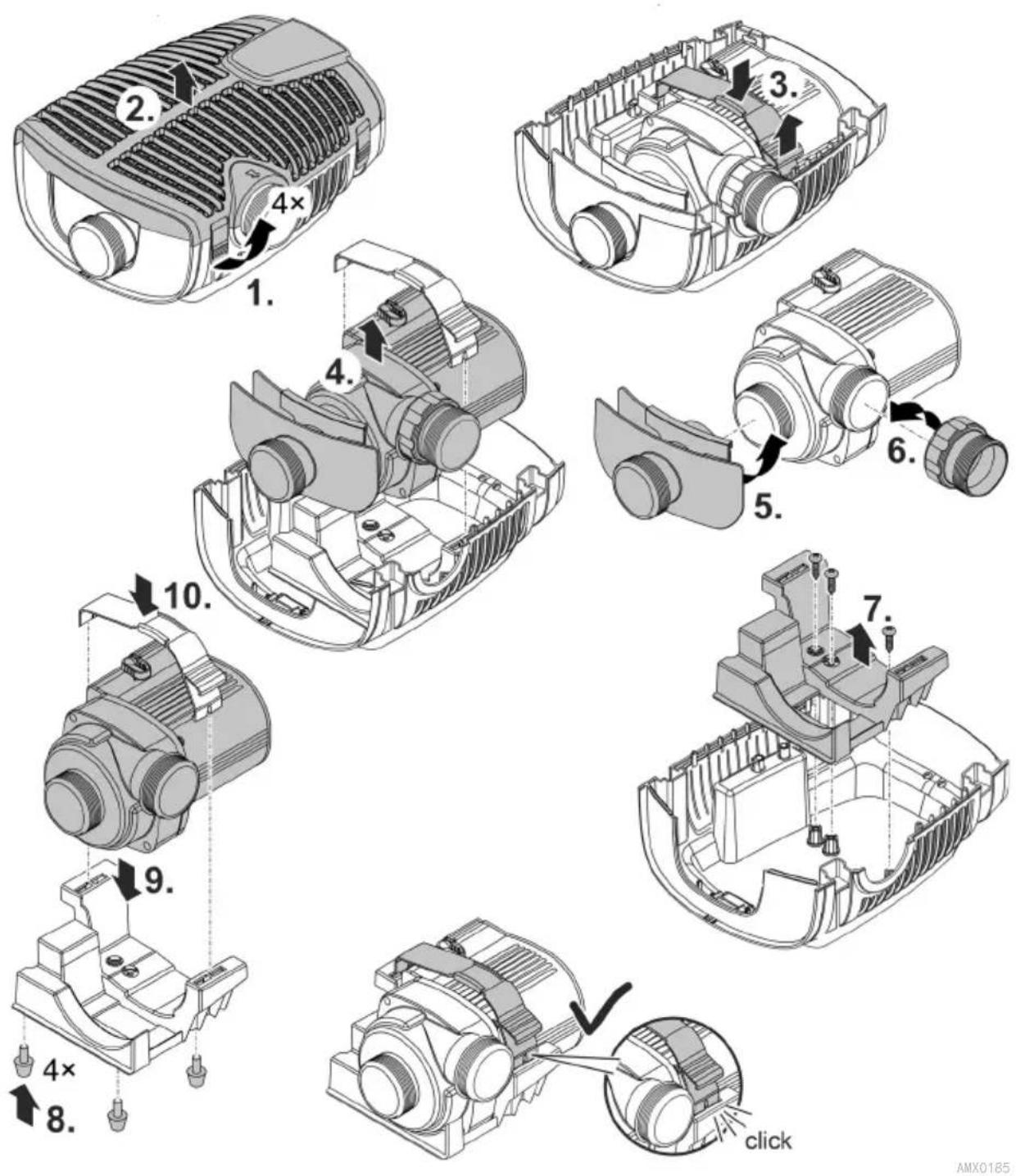

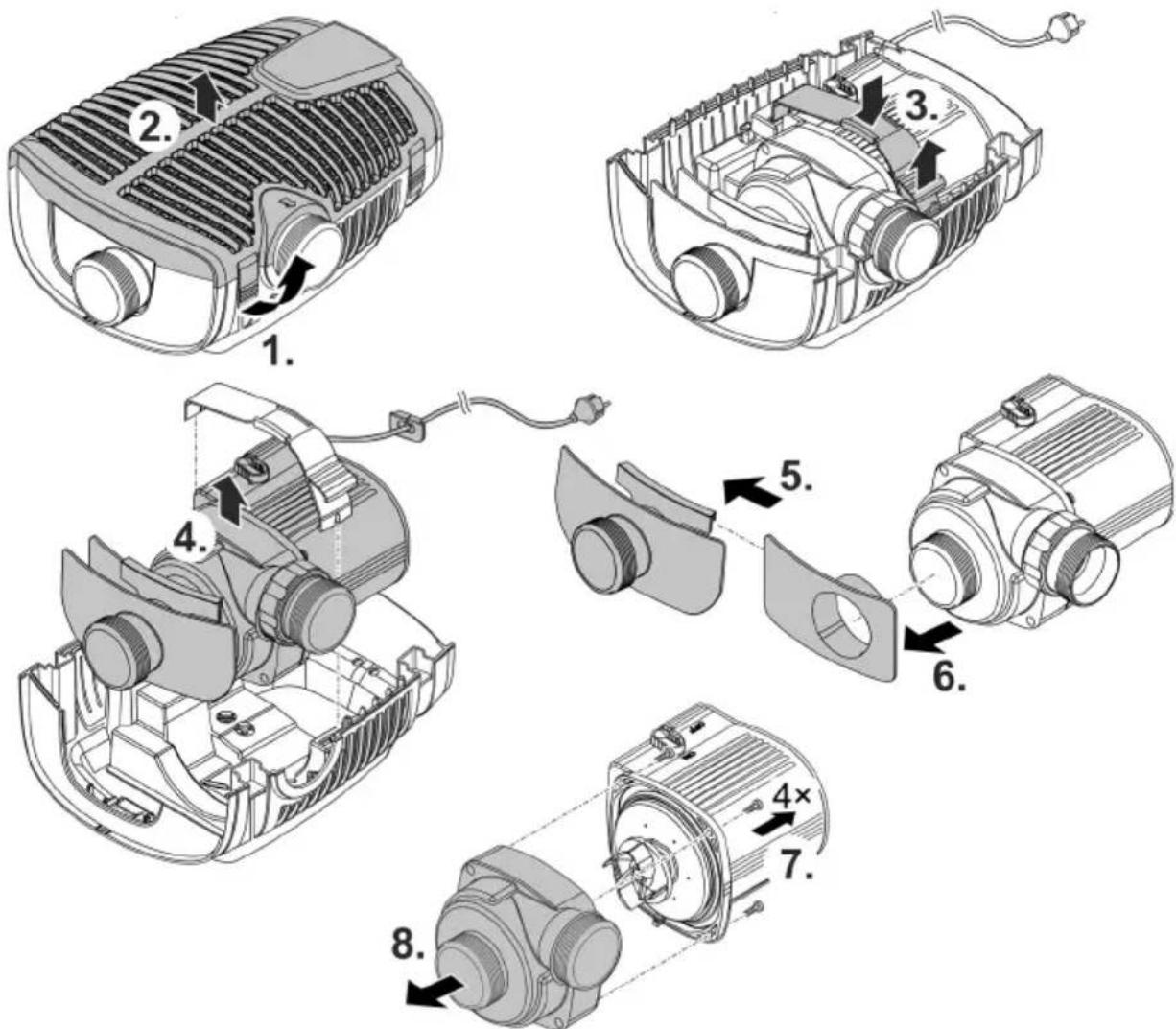

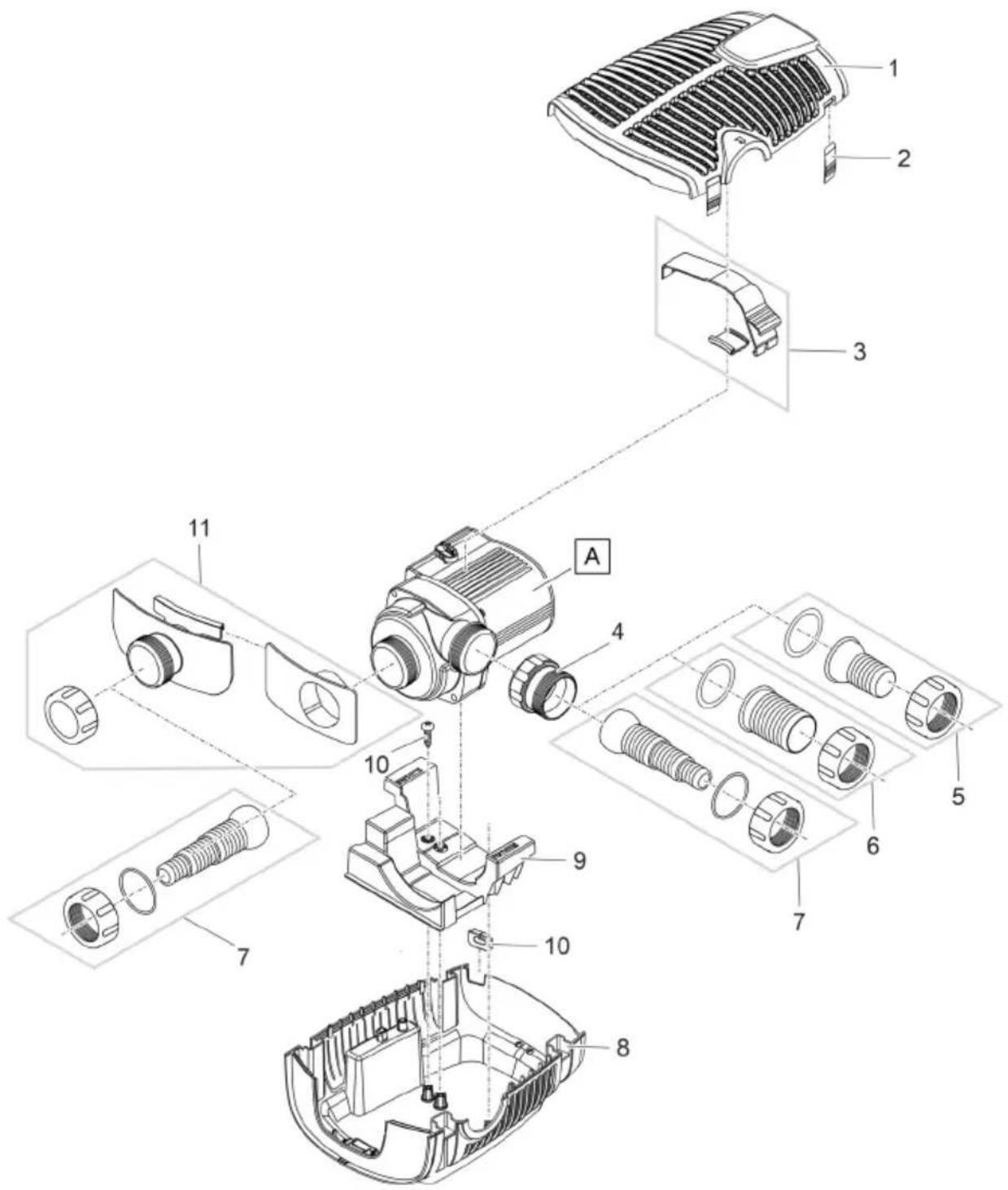

拆解设备

• 拔下电源插头并移除所有的接口。
• 按图示拆解设备。

• 在清洁或维护之后，以倒序组装设备。
• 在组装期间，请您一定确认：
• 将泵固定在托架中的夹具已牢固卡入。
• 连接线和电缆套管从外壳中伸出来，并且不存在弯折或夹住的情况。

清洁设备

① 根据需要清洁设备，但每年至少清洁 2 次。
- 尤其须清洁泵上的运行单元和泵外壳。

• 对于顽固积垢建议采用的清洁剂：
• OASE 出产的 PumpClean 泵器清洗剂。
• 不含酸和氯的家用清洁剂。

- 清洁完毕后，用清水彻底冲洗所有部件。

更换运行单元

提示

驱动单元是由发动机缸体内的轴承传动。轴承是磨损部件，应和驱动单元同时更换。

▶ 更换轴承需要具备专业知识和使用专用工具。请通过 OASE 专卖店更换轴承或将泵寄至 OASE。

提示

运行单元含有一块吸引磁性颗粒（例如铁屑）的强磁铁。残留的颗粒可能会给运行单元和电机机体造成无法修复的损伤。

▶ 在安装之前，小心清除运行单元上的粘附颗粒。

• 如图所示拆解电机组。
• 在清水中用刷子清洗部件。
• 检查所有部件是否损坏。更换损坏或磨损的部件。
• 请以倒序组装电机组。

① 取下叶轮总成后，电机组中的轴承自动脱开。组装时请检查安装位置是否正确。如有必要，将带宽槽口的轴承向前压入到电机组中。

本设备的防冻极限温度可达零下 20^ C。如要在池塘之外存放本设备，则请用软毛刷彻底清洁一次，检查设备是否有损坏并将其浸没在水中或注满水存放。禁止将电源插头浸没在水中！

故障排除

故障	原因	对策
泵没有启动	未接电	检查接电
	控制电压缺失(仅限选装外部控制系统的时候)	检查与 OASE Eco Control 或 OASE Control网络的连接;必要时通过该网络接通泵
	输送管是否存在弯折	敷设输送管时注意不要弯折
	输送管堵塞	控制/清洁输送管
	运行单元受阻	清理堵塞,检查叶轮总成是否运转自如
泵不供水供水量不足	过滤器壳体阻塞	清理过滤壳
	输送管损失太大	将软管截短至所需的最小长度,并移除无用的连接件,使用更大直径的软管
	运行单元运行困难	检查叶轮总成是否运转自如
泵短暂运行后关闭	水质严重脏污	清理泵
	运行单元受阻	清理堵塞,检查叶轮总成是否运转自如
	泵干转	检查/清洁入口接管,提高浸入深度(至少低于水面10厘米)
	水温过高	注意遵守允许的最高水温。(→技术数据)

技术数据
设备数据

AquaMax Eco Premium			5000	7000	9000
连接电压		V° AC	220···240	220···240	220···240
电源频率		Hz	50/60	50/60	50/60
功率消耗		W	10...35	12...45	14...60
最大输送功率		l/h	5000	7000	9000
最大输送高度		m	3.5	4.0	4.5
防护等级			IP68	IP68	IP68
最大浸入深度		m	4	4	4
吸入侧	螺纹		G2	G2	G2
	连接管	mm	25、32、38	25、32、38	25、32、38
压力侧	螺纹		G2	G2	G2
	连接管	mm	25、32、38	25、32、38	25、32、38
最大颗粒尺寸粗尘		mm	11	11	11
过滤器进给面		cm2	1000	1000	1000
水温(浸入水下安装)	工作温度	°C		(→允许的水值)
	非工作温度	°C	-20...+35	-20...+35	-20...+35
环境温度(干燥环境安装)	工作期间采用自然对流	°C	+4...+30	+4...+30	+4...+30
	工作期间采用主动降温	°C	+4...+40	+4...+40	+4...+40
尺寸	长度	mm	340	340	340
	宽度	mm	280	280	280
	高度	mm	165	165	165
连接电缆长度		m	10	10	10
重量		kg	6.2	6.2	6.2
AquaMax Eco Premium			13000	17000	21000
连接电压		V° AC	220 ... 240	220 ... 240	220 ... 240
电源频率		Hz	50/60	50/60	50/60
功率消耗		W	16 ... 100	18 ... 140	20 ... 180
最大输送功率		l/h	13000	17000	21000
最大输送高度		m	5.0	5.5	6.0
防护等级			IP68	IP68	IP68
最大浸入深度		m	4	4	4
吸入侧	螺纹		G2	G2	G2
	连接管	mm	25、32、38	25、32、38	25、32、38
压力侧	螺纹		G2	G2	G2
	连接管	mm	25、32、38、50	25、32、38、50	25、32、38、50
最大颗粒尺寸粗尘		mm	11	11	11
过滤器进给面		cm2	1000	1000	1000
水温(浸入水下安装)	工作温度	°C (→		允许的水值)
	非工作温度	°C	-20 ... +35	-20 ... +35	-20 ... +35
环境温度(干燥环境安装)	工作期间采用自然对流	°C	+4 ... +30	+4 ... +30	+4 ... +30
	工作期间采用主动降温	°C	+4 ... +40	+4 ... +40	+4 ... +40
尺寸	长度	mm	340	340	340
	宽度	mm	280	280	280
	高度	mm	165	165	165
连接电缆长度		m	10	10	10
重量		kg	6.9	6.9	6.9

允许的水值

型号		净水	池水	盐水
pH值		6.8···8.5	7.2···8.3	7.5···8.5
硬度	DH	8···15	8···15	20···30
游离氯	mg/l	<0.3	<0.6	<0.3
氯含量	mg/l	<250	<250	<22000
盐含量	%	<0.4	<0.4	<4
总蒸发残留	mg/l	<50	<50	<50
温度	°C	+4···+35	+4···+30	+4···+28

磨损件

• 运转单元
• 马达缸体内的轴承

丢弃处理

提示

本设备不得按生活垃圾进行废弃处理。

▶ 通过专门的回收系统废弃处理本设备。
▶ 如有疑问，请您咨询当地的垃圾处理公司。您在那里可以获得正确处理设备的信息。
▶ 请剪断电线，确保设备无法使用。
