Antes de meter a mão na água, desconetar a ficha elétrica de todos os aparelhos e que se encontram na água. Contrariamente, existe o risco de morte ou graves lesões por eletrocussão.
O aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou com falta de experiência ou conhecimentos, enquanto vigiadas por adultos ou quando foram informadas sobre o uso seguro do aparelho e entenderam os riscos remanescentes. Crianças não podem brincar com o aparelho. A limpeza e a manutenção não podem ser realizadas por crianças sem que sejam vigiadas por adultos.

Instruções de segurança

Conexão eléctrica

• A instalação elétrica fora de edifícios está sujeita a normas específicas. A instalação elétrica pode ser realizada só por um eletricista qualificado.

• O eletricista está qualificado por possuir a formação profissional exigida e as experiências profissionais necessárias, tendo, por conseguinte, a autorização para executar instalações elétricas fora edifícios. É capaz de reconhecer riscos iminentes e observa as normas, prescrições e regulamentos nacionais e regionais.
  — Se houver dúvidas ou problemas, dirija-se a um electricista qualificado e autorizado!

• Antes de cometar o aparelho, verifique que as características do aparelho correspondem às da rede elétrica.

• Ligue o aparelho só com uma tomada instalada de acordo com as normas vigentes.
• O disjuntor de corrente de avaria (RCD) deve proteger o aparelho com valor máximo 30 mA (rated leakage current).
• Os fios de extensão e distribuidores eléctricos (por exemplo, conjunto de várias tomadas) devem ser autorizados para a utilização fora da casa (protecção contra salpicos de água).
• Proteja de humidade fichas e tomadas abertas.

Operação segura

• O aparelho não pode ser utilizado quando apresenta fios defeituosos ou a carcaça danificada.
• O aparelho já não pode ser utilizado nem reparado com o cabo de alimentação elétrica defeituosa. O cabo de alimentação não pode ser substituído.
• A unidade de rotor, no interior do aparelho, contém um ímã com forte campo magnético, passível de influir em pacemakers ou desfibriladores implantados (ICD). Entre o implante e o íman deve ser observada uma distância não inferior a 0,2 m.
• Não transporte nem puxe o aparelho pelo fio elétrico.
• Instale e posicione todos os fios elétricos de forma que não possam ser danificados e ninguém possa tropeçar.
• Não efetue modificações técnicas do aparelho.
• Faça só os trabalhos, no aparelho, descritos nestas instruções.
• Utilize só peças de reposição originais e acessórios originais.
• Em caso de problemas, dirija-se ao seu distribuidor autorizado ou à OASE.

Emprego conforme o fim de utilização acordado

O produto descrito nestas instruções só pode ser utilizado conforme exposto abaixo:

• Serve para bombear e transportar água de tanques de jardim para filtros, cachoeiras e ribeiros.
• Conforme as características técnicas obrigatórias. (→ Dados técnicos)
• Com a observação dos valores admissíveis para a água. (→ Valore permitidos da água)

O aparelho está sujeito a estas restrições:

• Não utilizar em piscinas.
• Nunca operar com outros líquidos que não a água.
• Nunca operar a bomba sem que seja percorrida por água.
• Não utilizar em contacto com produtos químicos, géneros alimentícios, combustíveis ou substâncias explosivas.
• Não ligar ao abastecimento de água potável.
• Não serve para utilizações industriais.
• De acordo com a CEM (compatibilidade eletromagnética), é um aparelho da classe A. Em zonas habitadas, o aparelho pode dar origem a interferências radioelétricas. Compete ao cliente adoptar as medidas adequadas.

Descrição do produto

Descrição geral

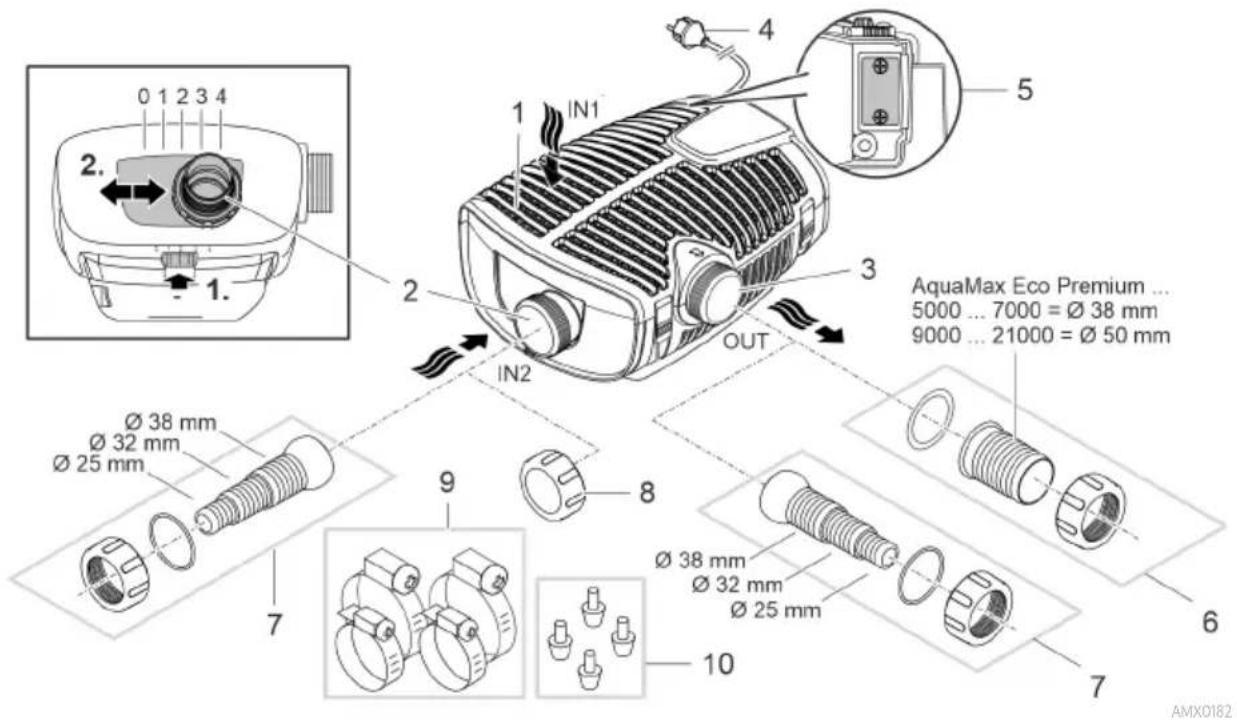

0 1 2 3 4 2. 1. IN1 1 IN2 OUT AquaMax Eco Premium ... 5000 ... 7000 = Ø 38 mm 9000 ... 21000 = Ø 50 mm Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm 10 7 6 7 AMX0182

1 Entrada 1 (lado de aspiração)

- Caixa-filtro

2 Entrada 2 (lado de aspiração)

- Ligar um filtro-satélite ou skimmer.

- O caudal da entrada 2 e, por conseguinte, a proporção de caudal entre entrada 1 e entrada 2 pode ser variado. Abra, para isso, o fecho e mova o ponto de ligação para uma destas posições:

- Posição 0: Entrada 2 fechada, o transporte de água é feito só através da entrada 1.

- Posição 1/2/3: Entrada 2 aberta com cerca de 25/50/75 %, o que significa um transporte de água através da entrada 1 e 2 conforme a proporção de caudal programada.

—Posição 4: Entrada 1 fechada, o transporte de água é feito só através da entrada 2.

3 Saída (lado de pressão)

- Ligar o retorno da água ao tanque (p. ex. através de um regato).

4 Cabo elétrico

5 Conexão sistema de controlo (opção)

- O sistema de controlo serve para controlar o desempenho da bomba.

- Sem o sistema de controlo ativo, a bomba ligada opera continuamente com plena carga.

6 Bocal de mangueira para a saída (recomendação)

8 Cobertura para tapar a entrada 2 se este não for utilizada.

9 Abraçadeiras para fixar mangueiras aos bocais.

10 Pés de borracha

- Só para o posicionamento fora da água.

Símbolos sobre o aparelho

IP68

Aparelho à prova de poeira e água até 4 m.

Eventuais perigos para pessoas com pacemakers.

Proteja o aparelho contra radiação solar direta.

O aparelho usado não pode ser eliminado com o lixo doméstico.

Leia as instruções de uso.

Variantes de instalação

a

b 1/2/3

C 4

d

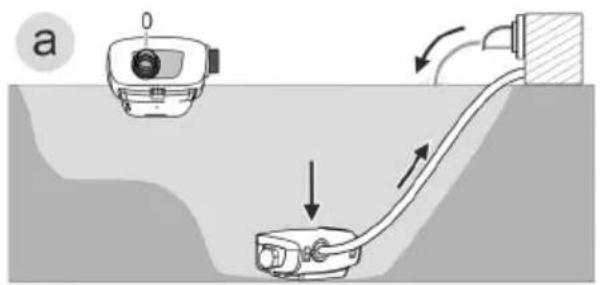

- Variante (a): Transporte de água só através da caixa-filtro (entrada 1).

— Ponha a entrada 2 sobre a posição "0".

- Tape a entrada 2 por meio da tampa de proteção. (→ Descrição geral)

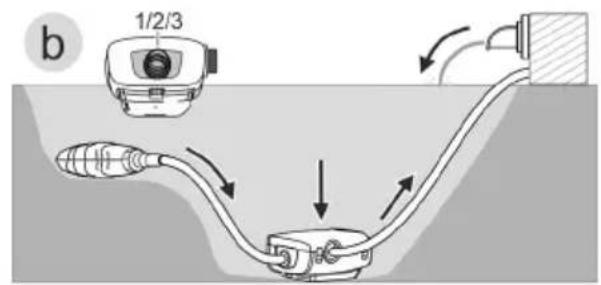

- Variante (b): Transporte de água só através da caixa-filtro (entrada 1) e, adicionalmente, através de um filtro-satélite ou skimmer, na entrada 2.

- Ponha a entrada 2 sobre a posição "1", "2" ou "3", conforme a proporção de caudal prevista (25/50/75 %).

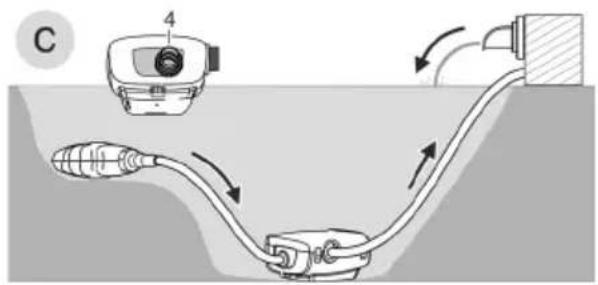

- Variante (c): Transporte de água só através de um filtro-satélite ou skimmer, na entrada 2.

— Ponha a entrada 2 sobre a posição "4".

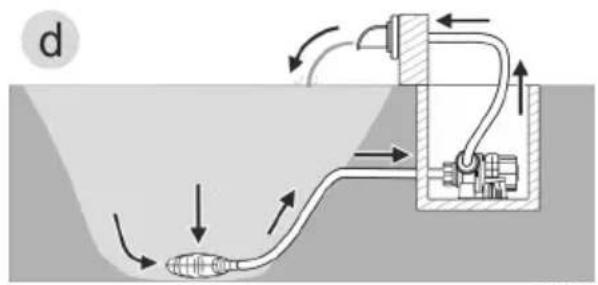

- Variante (d): A bomba deve ser posicionada fora da água.

- Para esta variante é necessário que a bomba seja utilizada sem caixa-filtro.

- A bomba é colocada fora do tanque mas abaixo do nível de água.

- No caso de poderem ser aspiradas partículas grandes ( > 11 mm), recomendamos que do lado de sucção, seja instalado um filtro-satélite ou skimmer.

Seasonal Flow Control (SFC)

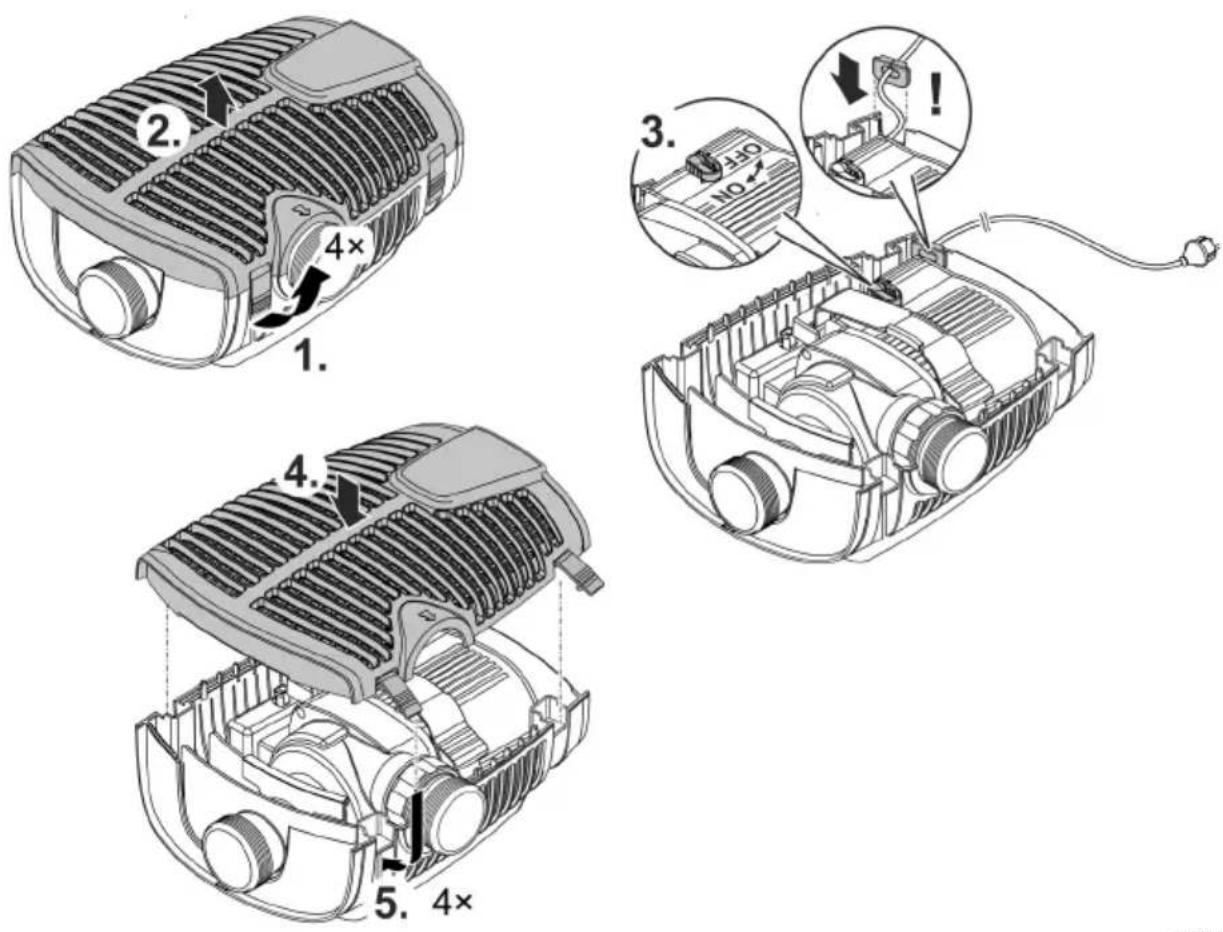

A função SFC governa de forma inteligente a quantidade de água e a altura manométrica conforme a temperatura de água. Assim, o desempenho da bomba, durante todo o ano, adapta-se à ecologia atual do lago de jardim, apoiando pela circulação de água em função da temperatura a biologia do lago (modos de inverno, transição e verão).

- Com a função SFC ativa, a bomba adapta-se ...

• ao modo de inverno (temperatura de água inferior a +10 °C)
  — Ao modo de transição (temperatura de água +10 ... +17 °C)
• ao modo de verão (temperatura de água superior a +17 °C)

Para a respetiva linha caraterística, ver www.oase.com área de produtos "Bombas submersíveis".

• A função SFC pode ser ativada só com a bomba submersa!
• A utilização de um skimmer ou filtro-satélite pode tornar-se necessário desativar a função SFC.
• Aquando da expedição do aparelho, este tem a função SFC inativa.

Ligar/Desligar

A bomba pode ser posicionada de forma mergulhada (na água) ou não mergulhada (fora da água).

AVISO

Morte ou graves lesões quando o aparelho é operado numa piscina. Componentes elétricos defeituosos do aparelho são suscetíveis de pôr a água sob tensão elétrica perigosa.

▶ Operar o aparelho só quando não estão pessoas na água.

CUIDADO!

Componentes em rotação na área da tubuladura de aspiração e tubuladura de pressão. Risco de acidente ao meter a mão no interior das tubuladuras.

Cuidado: O aparelho parado devido à sobrecarga pode arrancar subitamente.

• Mantenha as mãos afastadas da abertura da tubuladura de aspiração e tubuladura de pressão enquanto a ficha elétrica se encontrar cometada.
  Se, com a operação do aparelho, as tubuladuras são livremente acessíveis, p. ex. quando não há mangueiras ligadas, coloque protetores anti-contato nas mesmas. O protetor anti-contato pode ser adquirido como acessório.

Todos os componentes do aparelho não podem ser expostos por muito tempo à radiação solar direta para impedir defeitos dos mesmos. Utilize, se necessário, uma cobertura prote-tora.

Conectar a unidade de comando

A bomba pode ser operada com ou sem controlador eletrónico.

• O sistema de controlo ativado permite governar o desempenho da bomba.
• Sem o sistema de controlo ativado, a bomba ligada opera continuamente com plena carga.

Sistemas de controlo compatíveis (acessório):

• Eco Control
  Sistema de controlo inteligente para uma bomba.
• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud
  Até 10 aparelhos compatíveis com OASE Control (bombas, filtros, luzes) podem ser controlados através da App "OASE Control".
  Para mais informação, ver sob www.oase.com na área "Controlo do jardim e da iluminação".

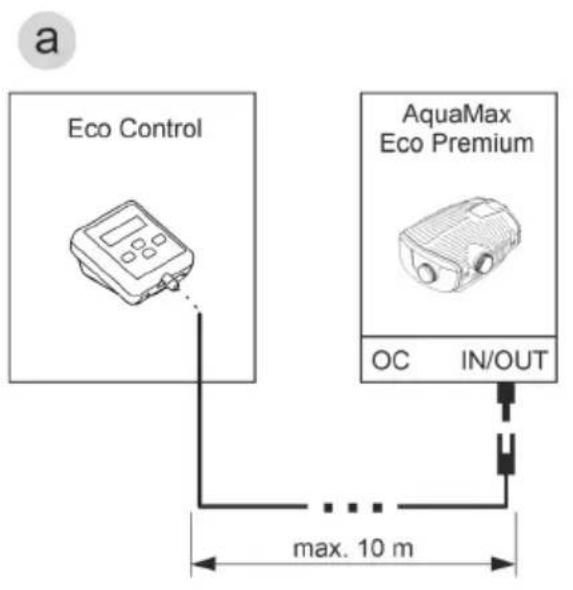

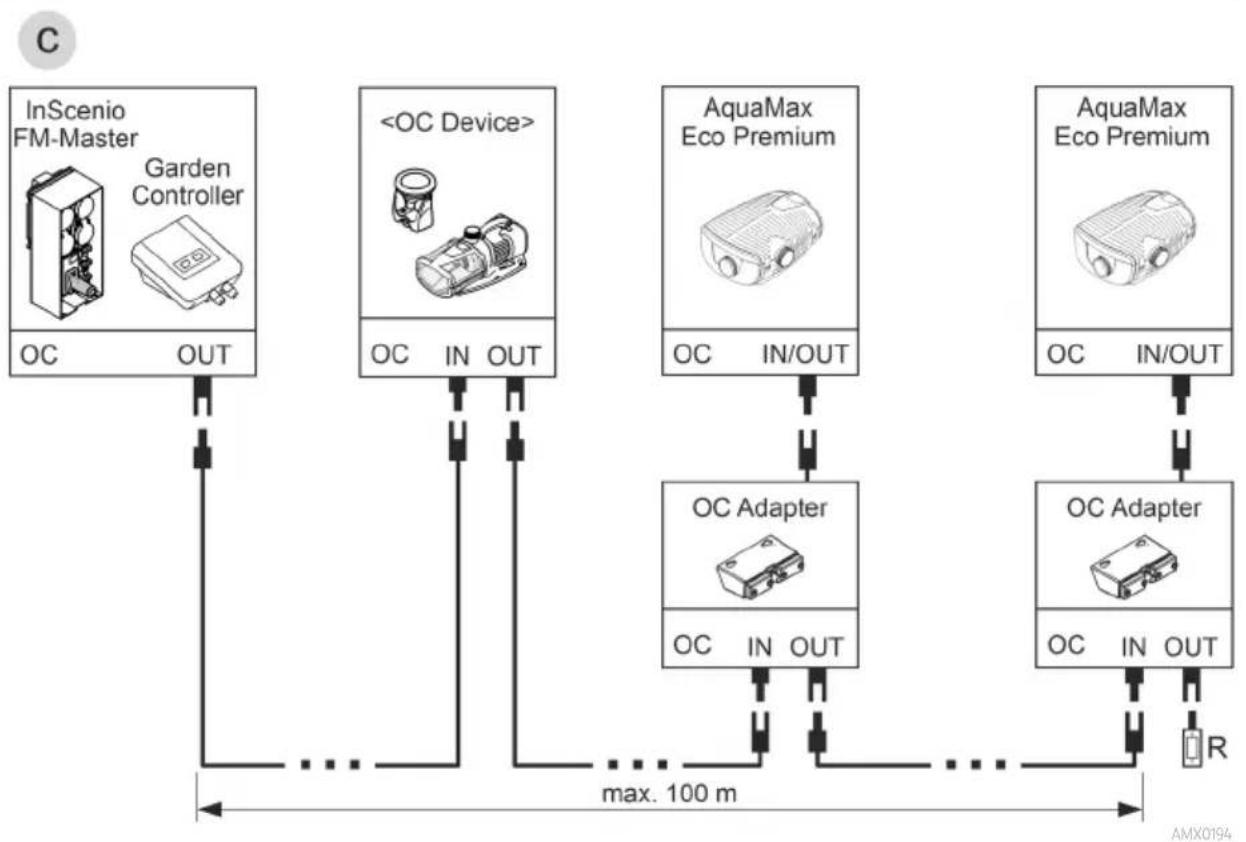

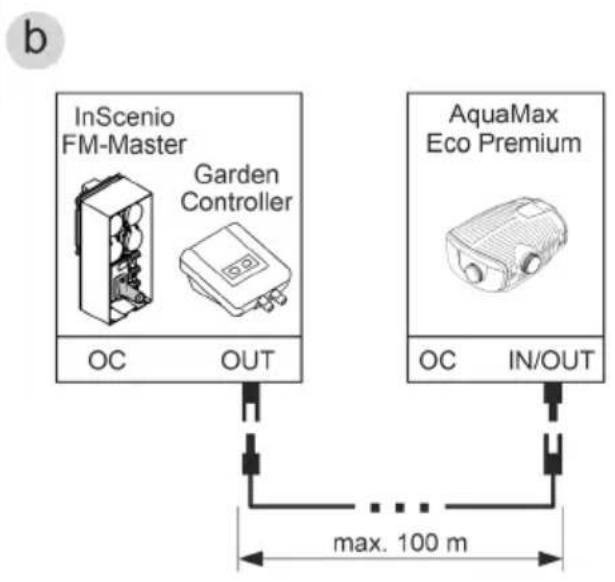

a Eco Control AquaMax Eco Premium OC IN/OUT max. 10 m
    note right of A "Garden Controller"
    note right of D "AquaMax Eco Premium"
    note right of A "max. 100 m"

- Uma rede OASE Control (variante c) deve ser concluída com a resistência terminal R. Esta faz parte do volume de entrega InSenio FM-Master ou Garden Controller. Neste caso é necessário o acessório adaptador OASE Control (artigo número 88443).

- Para conetar uma só bomba AquaMax Eco Premium ao InSenio FM-Master ou Garden Controller (variante b), e resistência terminal e, por conseguinte, o adaptador OASE Control não são necessários.

i Guarde em lugar seguro a resistência terminal para eventual ampliação posterior do sistema OASE Control.

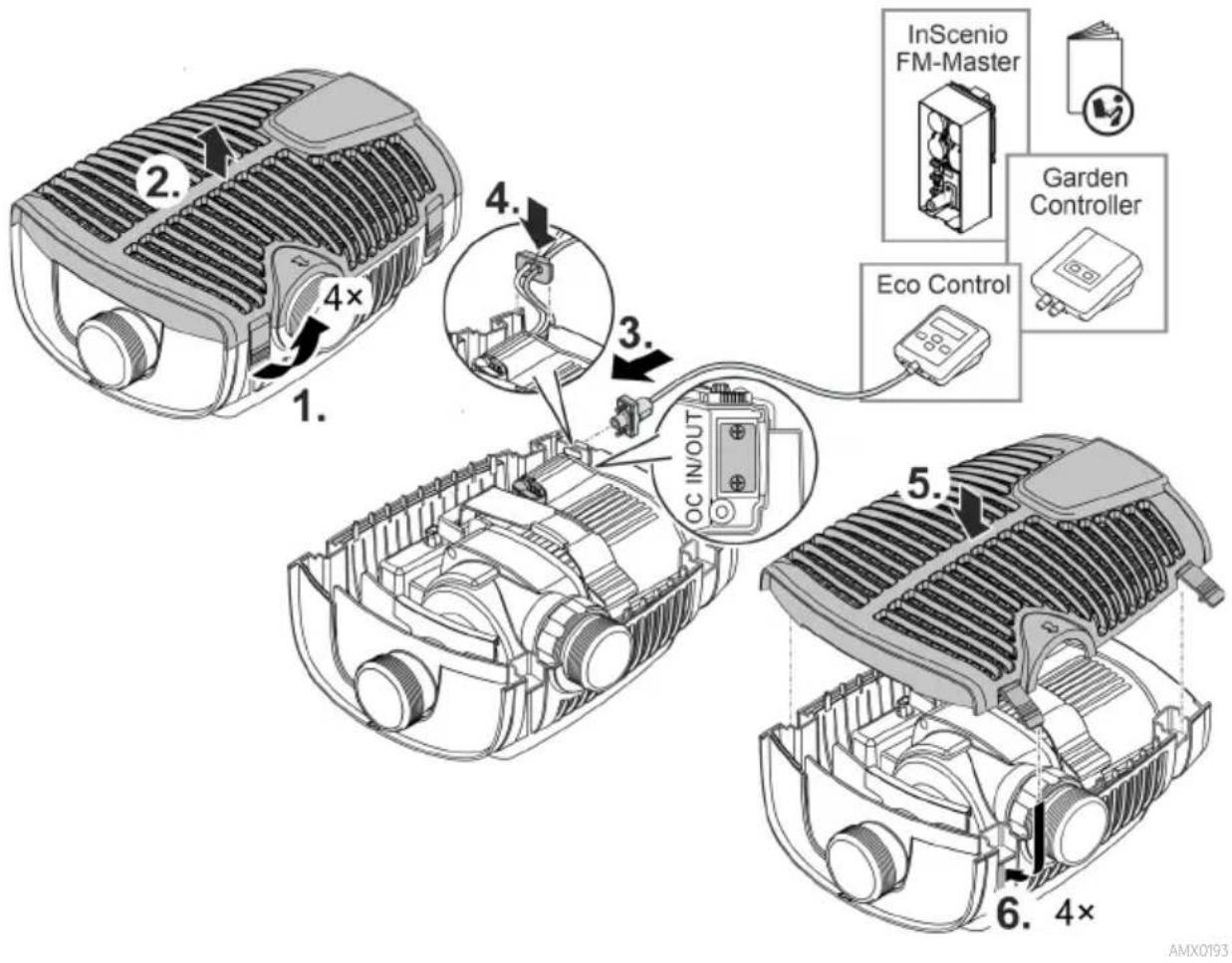

1. 2. 4× 3. 4. 5. 6. 4× InScenio FM-Master Garden Controller Eco Control AMX0193

1. max. 2.0 Nm (max. 18 lb-in) 2. × PLX

NOTA

O aparelho danifica-se se entrar água nas fichas de ligação.

▶ Ligue o conetor ou coloque a tampa de proteção.
▶ O elemento de vedação de borracha deve estar limpo e na posição exata.
Se o elemento de vedação de borracha estiver danificado, deverá ser substituído. Ao soltar o conetor, deve ser substituído eventual elemento de vedação de borracha gasto (> 2 anos).

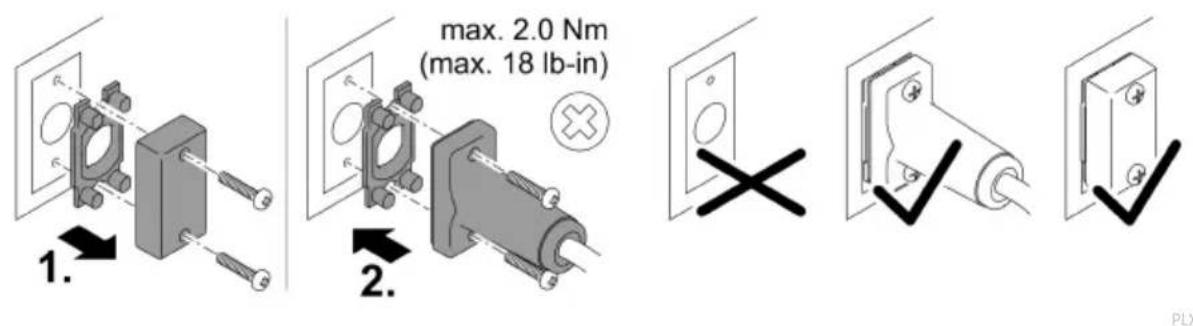

▶ Fixe mediante os dois parafusos o conetor ou a tampa de proteção.

Colocar o aparelho na água

Conetar

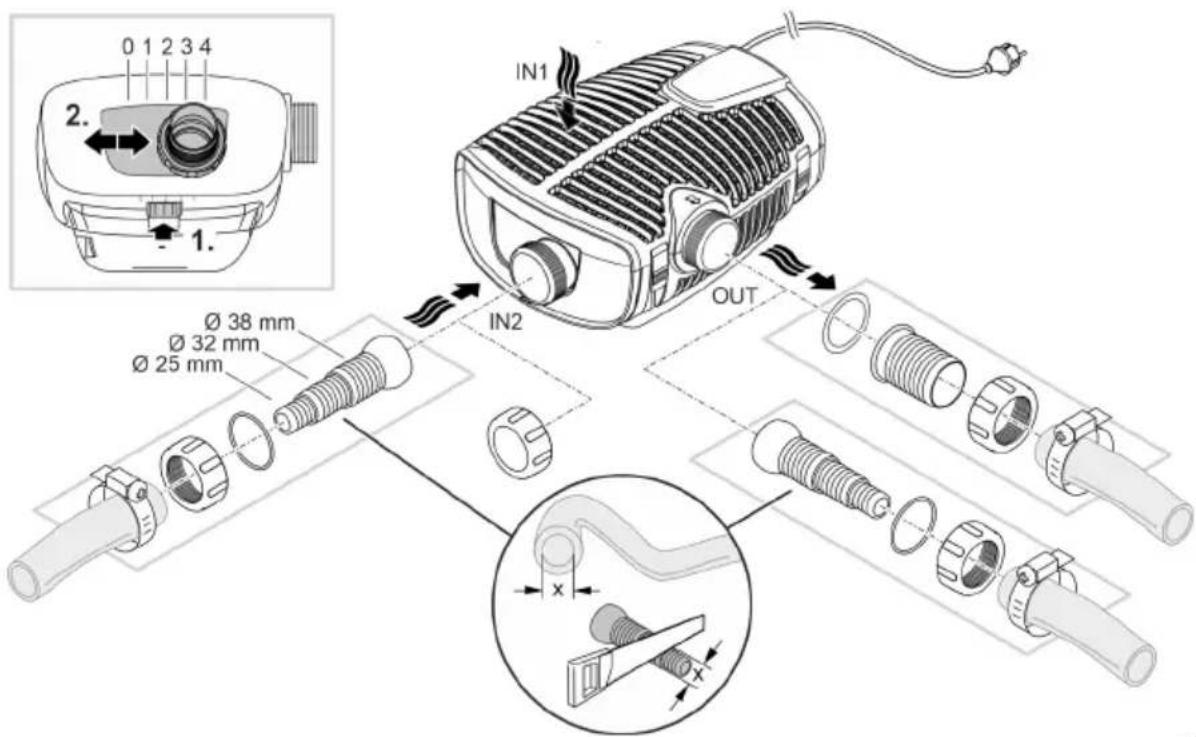

Conete a bomba conforme a variante de instalação prevista. (→ Variantes de instalação)

• O diâmetro do tubo flexível do lado de sucção (IN) não pode ser menor do que o diâmetro do lado de pressão (OUT).
• Maior o diâmetro do tubo flexível, menor será a perda por fricção nos tubos e maior será o causal.
• O diâmetro do tubo flexível não pode ser desnecessariamente reduzido por um cânula. Se necessário, o comprimento da cânula deve ser reduzido conforme o diâmetro do tubo flexível.

0 1 2 3 4 IN1 1. Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT x x

AMX0184

Ainda não conete a ficha elétrica à caixa de tomada!

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• Para água lodosa ou muito suja, recomendamos que a bomba o os componentes (skimmer, filtro-satélite, ponto de saída no fundo) cometados ao lado de sucção sejam posicionados num sítio um pouco elevado, acima do fundo. Desta forma pode ser reduzida a aspiração de partículas o que aumenta a vida útil do rotor.
• Para operar a bomba, esta deve ficar coberta com, pelo menos, 10 cm de água. De contrário, a bomba pode aspirar ar.

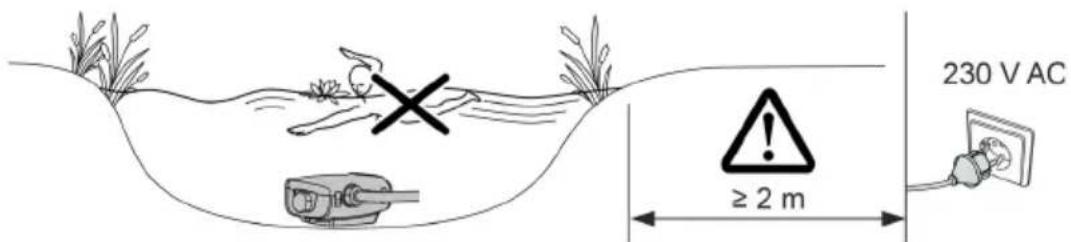

230 V AC ≥ 2 m

PT

AMX0202

i Com o cordão, a bomba pode ser tirada facilmente da água.

— Passar o cordão pelas aberturas circulares e atar à parte inferior do filtro.

Colocar o aparelho fora do tanque

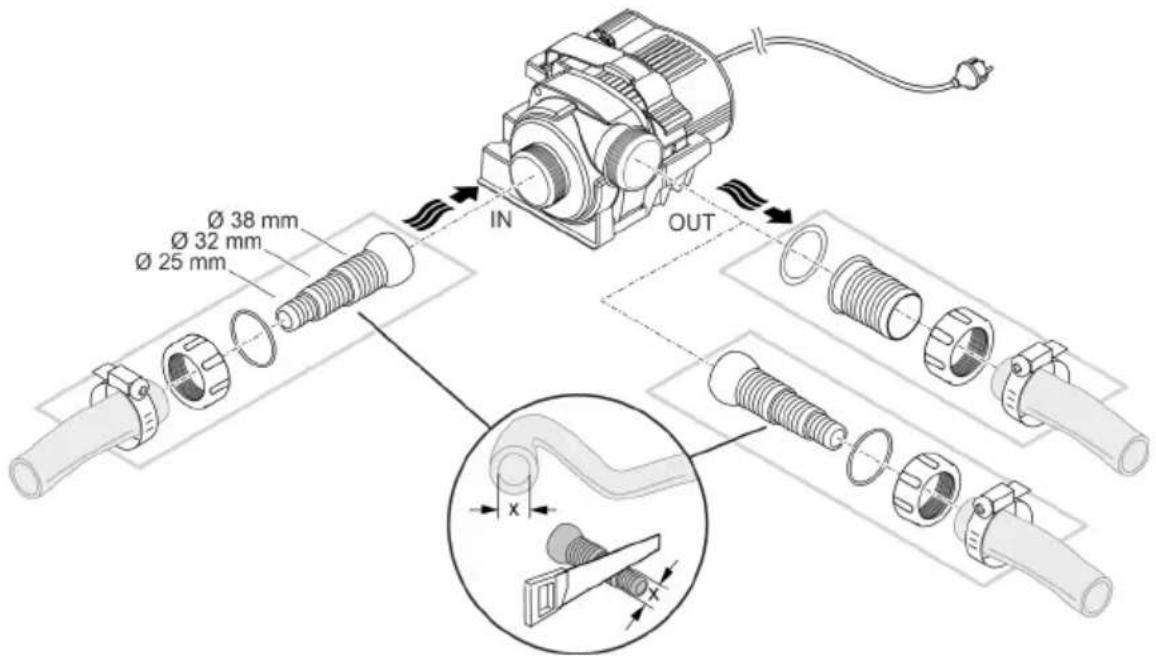

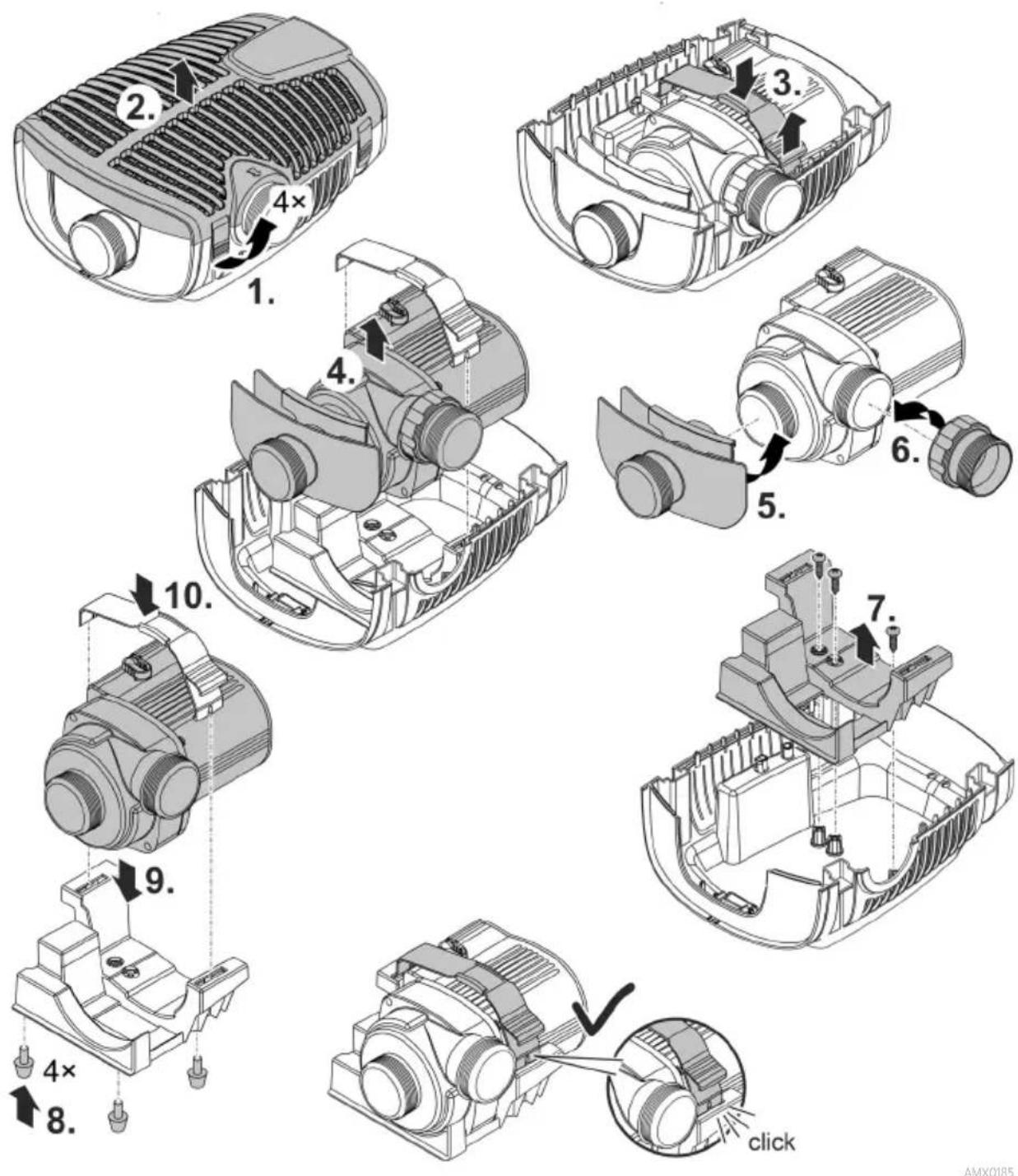

Para posicionamento fora do tanque, a bomba deve ser utilizada sem caixa-filtro.

Adaptar

• A entrada (IN) e a saía (OUT) permitem ligar tubos flexíveis ou rígidos.
• Os elementos de união para tubos flexíveis fazem parte do volume de entrega. A montagem dos mesmos está descrita abaixo.
• Um adaptador para tubos rígidos com DN75/DN110 existe como acessório (artigo número 35578).
• O diâmetro do tubo flexível do lado de sucção (IN) não pode ser menor do que o diâmetro do lado de pressão (OUT).
• Maior o diâmetro do tubo flexível, menor será a perda por fricção nos tubos e maior será o causal.
• O diâmetro do tubo flexível não pode ser desnecessariamente reduzido por um cânula. Se necessário, o comprimento da cânula deve ser reduzido conforme o diâmetro do tubo flexível.
• A bomba é capaz de passar partículas máximas de 11 mm. Partículas maiores provocam o bloqueio da bomba. Recomendamos que do lado de sucção seja instalado um filtro ou skimmer.

Ainda não conete a ficha elétrica à caixa de tomada!

Instalar

• Colocar a bomba em posição horizontal, sobre uma base sólida.
• Controlar que a bomba apresenta estabilidade segura.
• A bomba nunca pode fixar exposta à radiação solar direta.
• O local de operação deve apresentar-se bem ventilado para que a bomba não sobreaqueça. Temperaturas ambientes admissíveis (→ Dados técnicos)

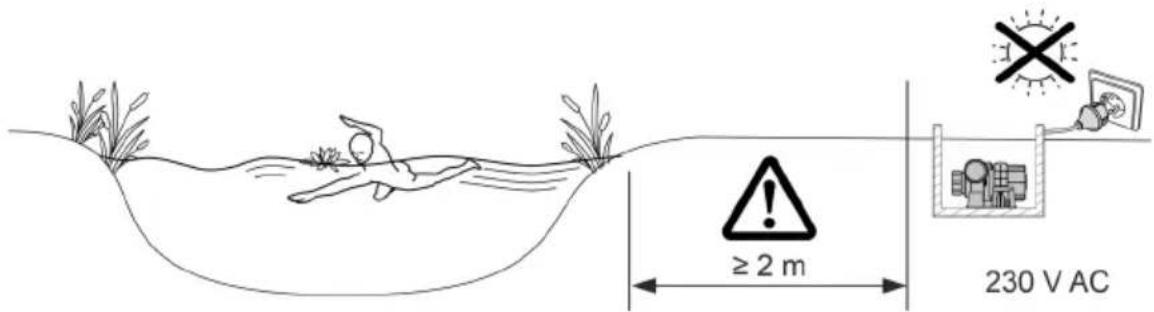

≥ 2 m 230 V AC

AMX0153

Colocação em operação

NOTA

O aparelho é destruído quando operado mediante um regulador tipo dimmer. Contém peças eléctricas sensíveis.

▶ Nunca conectar o aparelho a uma fonte de energia variável.

NOTA

A bomba não pode ser operada sem água. De contrário, a bomba é suscetível de ser destruída.

▶ Nunca operar a bomba sem que a mesma se encontre totalmente mergulhada ou percorrida. por água.

Ligar/Desligar

• Ligar: Conete a ficha elétrica à tomada.
  — Depois de breve período de inicialização, o aparelho encontra-se no estado ativado.
• Desligar: Desconete a ficha elétrica da tomada.

No momento do arranque e, seguidamente, quando em operação, a bomba cada 20 ... 40 minutos, realiza automaticamente o auto-teste pré-programado (Environmental Function Control (EFC)). Durante o teste, a bomba reconhece automaticamente se opera sem água (risco de bloqueio) ou se está mergulhada na água. No caso de operação sem água / bloqueio, a bomba desliga automaticamente após cerca de 60 - 120 segundos. Em caso de falha, desligue a alimentação elétrica e “afogue” a bomba ou tire o obstáculo. Depois, ligue o aparelho.

Limpeza e manutenção

CUIDADO!

Risco de ferimentos por arranque inadvertido. Determinadas funcionalidade de controlo podem desativar o aparelho e reativar automaticamente.

▶ Antes de fazer trabalhos no aparelho, desconectar a ficha eléctrica.

NOTA

Nunca utilizar detergentes agressivos ou solventes químicos. Tais produtos são susceptíveis de destruir a carcaça, prejudicar o funcionamento do aparelho e estragam animais, plantas e o meio-ambiente.

- Limpe o aparelho se possível com água limpa e uma escova ou esponja macia; no caso de sujidade mais resistente, recorra aos detergentes recomendados.

Desmontar o aparelho

• Desconete a ficha e separe todos os pontos de ligação.

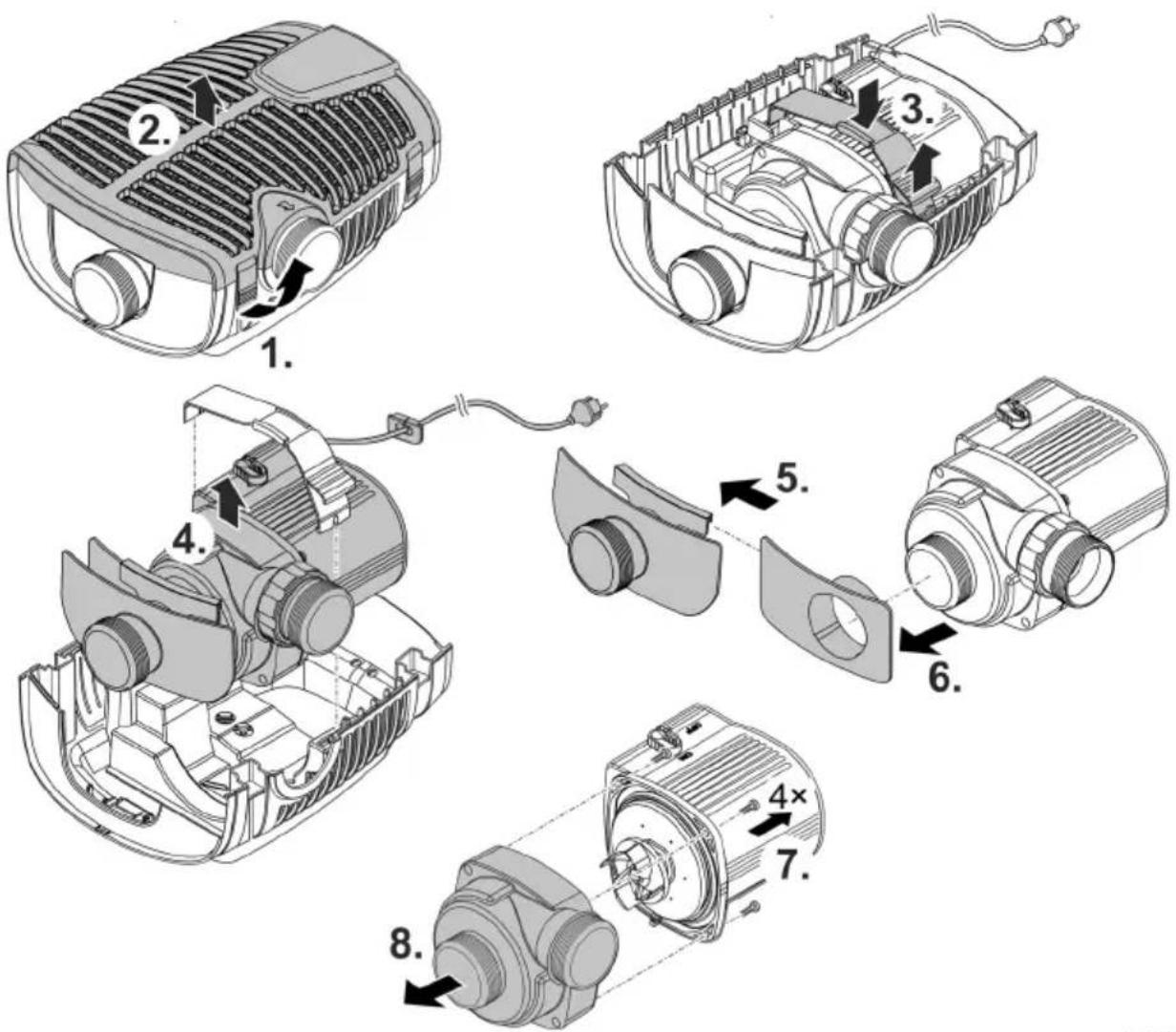

• Desmonte o aparelho como mostra a figura.

• A seguir à limpeza ou manutenção, o aparelho deve ser montado na ordem inversa à desmontagem.
• Na montagem deve ser vrificado que ...
• o elemento que fixa a bomba ao suporte entrou corretamente
• os fios elétricos saem da carcaça através da bucha e que não fiquem dobrados nem entalados.

Limpar o aparelho

i Limpe o aparelho conforme necessário, mas, pelo menos, 2 vezes por ano. — Limpar cuidadosamente o rotor e a carcaça da bomba.

• Solventes de limpeza adequados para remover aderências calcificadas resistentes:
• Solvente PumpClean para limpar bombas, fabricante: OASE.
  — Detergente doméstico, desprovido de vinagre e cloro.
• Após a limpeza, lavar todas as peças em abundante água limpa.

Substituir a unidade de rotor

NOTA

No bloco do motor, a unidade de rotor é conduzida por um mancal. O mancal está sujeito ao desgaste e deve ser substituído juntamente com a unidade de rotor.

Para substituir o mancal, são necessários conhecimentos específicos e ferramenta especial. Recomendamos fazer substituir o mancal pelo distribuidor autorizado OASE ou enviar a bomba à OASE.

NOTA

A unidade de rotor contém um forte íman que retém partículas magnéticas (p. ex. partículas de ferro). Eventuais partículas não removidas são susceptíveis de provocar danos irreparáveis da unidade de rotor e do bloco do motor.

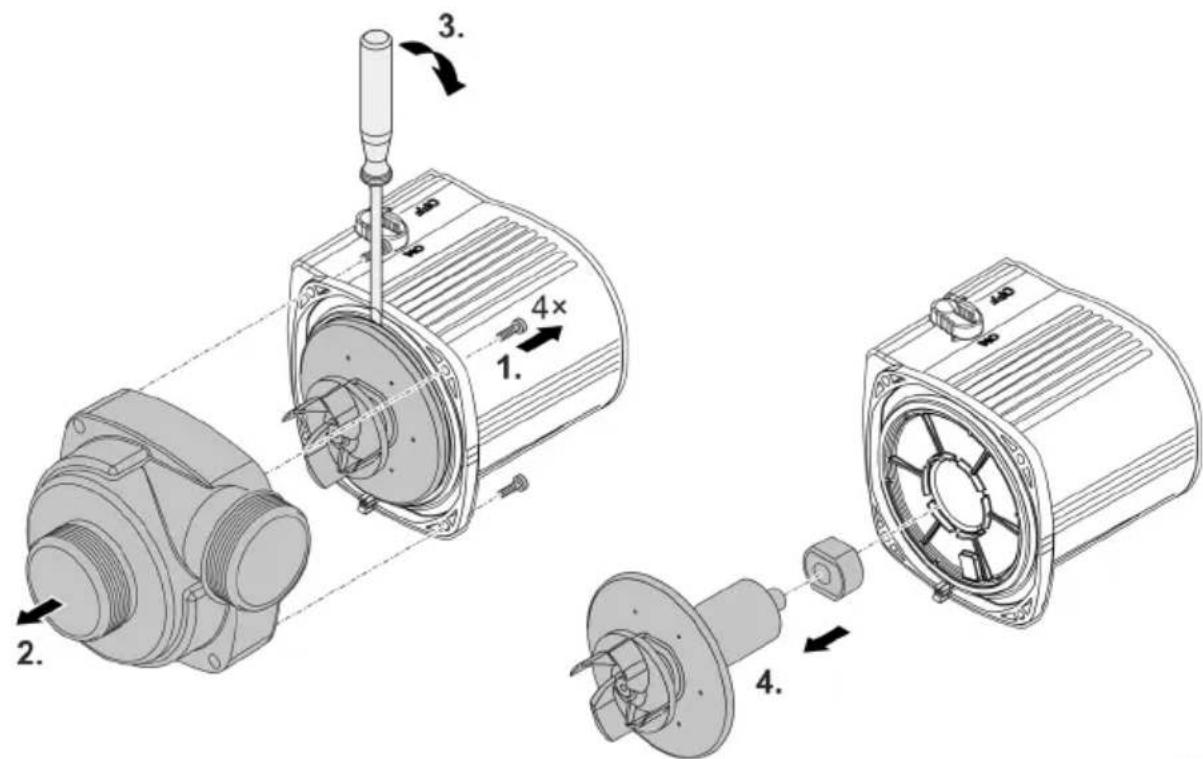

• Desmonte o bloco do motor conforme mostrado na figura.
• Limpe os componentes com uma escova e água limpa.
• Verifique se existem danos nas peças. Substitua as peças danificadas ou desgastadas.
• Monte o bloco do motor na ordem inversa à desmontagem.

Ao toirar fora o rotor, o mancal pode desprender-se no bloco do motor. Verifique, na montagem, que o rolamento apresenta a posição correta. Se necessário, pressionar o mancal, com as ranhuras largas dirigidas para a frente, no bloco do motor.

A bomba sustenta temperaturas até -20 °C. Se o aparelho for guardado fora do lago, limpe-o cuidadosamente com uma escova macia e água e controle-o com respeito a eventuais defeitos. Guarde a bomba mergulhada em água ou enchida de água. Nunca mergulhe a ficha eléctrica em água!

Eliminação de falhas

Problema	Causa	Resolução
A bomba não arranca	Tensão elétrica ausente	Controlar a tensão elétrica
	Ausência tensão de controlo (só com controlador eletrónico externo opcional)	Controlar a comunicação com a redeOASE Eco Control ou OASE Control; se necessário, ativar a bomba através da rede
	Mangueiras muito dobrados	Colocar as mangueiras de forma que não fiquem dobradas.
	Mangueiras entupidas	Controlar/Limpar as mangueiras.
	Rotor bloqueado	Remover a causa do bloqueio, controlar o devido movimento do rotor.
A bomba não funciona Caudal de água insuficiente	Filtro está entupido	Limpar todo o filtro
	Perdas demasiado altas nas mangueiras alimentadoras	Reduzir ao comprimento mínimo necessário os tubos flexíveis, afastar pontos de união, utilizar diâmetros maiores dos tubos flexíveis
	Rotor bloqueado	Controlar o movimento do rotor
Bomba desliga após pouco tempo de funcionamento	Água muito suja	Limpar a bomba
	Rotor bloqueado	Remover a causa do bloqueio, controlar o devido movimento do rotor.
	Bomba funciona em seco	Controlar/Limpar os tubos, aumentar a profundidade de imersão (minimo: 10 cm abaixo da superfície da água)
	Temperatura demasiado alta da água	Observar a temperatura máxima permitida da água. (→ Dados técnicos)

Dados técnicos Dados do aparelho

AquaMax Eco Premium			5000	7000	9000
Tensão de conexão		V AC	220 ... 240	220 ... 240	220 ... 240
Frequência		Hz	50/60	50/60	50/60
Consumo de energia		W	10 ... 35	12 ... 45	14 ... 60
Capacidade máxima bomba		l/h	5000	7000	9000
Altura de elevação máxima		m	3,5	4,0	4,5
Grau de proteção			IP68	IP68	IP68
Profundidade máx. de imersão		m	4	4	4
Lado de sucção	Rosca		G2	G2	G2
	Conexão mangueira	mm	25, 32, 38	25, 32, 38	25, 32, 38
Lado de pressão	Rosca		G2	G2	G2
	Conexão mangueira	mm	25, 32, 38	25, 32, 38	25, 32, 38
Tamanho máx. do grão, sujidade grossa		mm	11	11	11
Área de entrada do filtro		cm2	1000	1000	1000
Temperatura da água (aparelho colocado na água)	durante a operação	°C		(→Valore permitidos da água)
	fora de operação	°C	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura ambiente (colocação fora do tanque)	em operação com convecção natural	°C	+4 ... +30	+4 ... +30	+4 ... +30
	em operação e refrigeração forçada	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensões	Comprimento	mm	340	340	340
	Largura	mm	280	280	280
	Altura	mm	165	165	165
Comprimento fio elétrico		m	10	10	10
Peso		kg	6,2	6,2	6,2
AquaMax Eco Premium			13000	17000	21000
Tensão de conexão		V AC	220 ... 240	220 ... 240	220 ... 240
Frequência		Hz	50/60	50/60	50/60
Consumo de energia		W	16 ... 100	18 ... 140	20 ... 180
Capacidade máxima bomba		l/h	13000	17000	21000
Altura de elevação máxima		m	5,0	5,5	6,0
Grau de proteção			IP68	IP68	IP68
Profundidade máx. de imersão		m	4	4	4
Lado de sucção	Rosca		G2	G2	G2
	Conexão mangueira	mm	25, 32, 38	25, 32, 38	25, 32, 38
Lado de pressão	Rosca		G2	G2	G2
	Conexão mangueira	mm	25, 32, 38, 50	25, 32, 38, 50	25, 32, 38, 50
Tamanho máx. do grão, sujidade grossa		mm	11	11	11
Área de entrada do filtro		cm2	1000	1000	1000
Temperatura da água (aparelho colocado na água)	durante a operação	°C		(→Valore permitidos da água)
	fora de operação	°C	-20 ... +35	-20 ... +35	-20 ... +35
Temperatura ambiente (colocação fora do tanque)	em operação com convecção natural	°C	+4 ... +30	+4 ... +30	+4 ... +30
	em operação e refrigeração forçada	°C	+4 ... +40	+4 ... +40	+4 ... +40
Dimensões	Comprimento	mm	340	340	340
	Largura	mm	280	280	280
	Altura	mm	165	165	165
Comprimento fio elétrico		m	10	10	10
Peso		kg	6,9	6,9	6,9

Valore permitidos da água

Tipo		Água doce	Água de piscina	Água salgada
Valor ph		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Dureza	DH	8 ... 15	8 ... 15	20 ... 30
Cloro livre	mg/l	<0,3	<0,6	<0,3
Teor de cloreto	mg/l	<250	<250	<22000
Teor de sais	%	<0,4	<0,4	<4
Total de residuo seco	mg/l	<50	<50	<50
Temperatura	°C	+4 ... +35	+4 ... +30	+4 ... +28

PT

Peças de desgaste

• Rotor
  • Mancal, no bloco do motor

Descartar o aparelho usado

NOTA

O aparelho não poderá ser eliminado com o lixo doméstico.

▶ O aparelho usado deve ser eliminado através do sistema de recolha seletiva de lixo.
Em caso de dúvida, dirija-se ao centro de recolha de lixo local. Aqui poderá obter informações sobre a eliminação correta do aparelho.
▶ Inutilize previamente o aparelho cortando o respetivo cabo de alimentação.

AVVERTENZA
