NÁVOD K OBSLUZE AquaMax Eco Premium 13000 OASE

SK Návod na použitie

Dříve než sáhnete do vody, odpojte všechny elektrické přístroje od elektrického proudu. V opačném případě hrozí vážné nebo smrtelné úrazy následkem zasažení elektrickým proudem.
Tento přístroj smí používat děti od 8 let a osoby se sníženými tělesnými, senzorickými nebo mentálními schopnosti nebo s nedostatečnými zkušenostmi a znalostmi pouze v případě, že jsou pod dohledem, nebo že jsou poučeny o bezpečném používání přístroje a chápou nebezpečí, která z tohoto použití vyplývají. Děti si nesmí s přístrojem hrát. Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

Bezpečnostní pokyny

Přípojka elektrické energie

• Na elektroinstalaci ve venkovním prostředí se vztahují zvláštní předpisy. Elektroinstalaci smí provést výhradně elektrikář.
  – Elektrikář má z důvodu svého odborného vzdělání, znalostí a zkušeností kvalifikaci a smí provádět elektroinstalační práce ve venkovním prostředí. Elektrikář dokáže rozpoznat možná rizika a zajistí dodržení místních a národních norem, předpisů a ustanovení.
• S případnými otázkami a potížemi se obraťte na kvalifikovaného elektrikáře.
• Přístroje zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s dostupným napájením.
• Přístroj připojujte pouze do zásuvky instalované v souladu s předpisy.
• Přístroj musí být zajištěn pomocí proudového chrániče (RCD) s reakčním proudem maximálně 30 mA.
• Prodlužovací vedení a elektrický rozvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).
• Chraňte otevřené zástrčky a zásuvky před vlhkostí.

Bezpečný provoz

• Nepoužívejte přístroj, pokud jsou poškozeny elektrické vodiče nebo kryt.
• Nepoužívejte přístroj, pokud je jeho přívodní kabel poškozený. Přívodní kabel nelze vyměnit.
• Rotorová jednotka v přístroji obsahuje magnet se silným magnetickým polem, které může ovlivnit kardiostimulátory nebo implantované defibrilátory (ICD). Dodržujte mezi implantátem a magnetem bezpečnostní vzdálenost minimálně 0,2 m.
• Přístroj nepřenášejte ani netahejte za elektrické vodiče.
• Pokládejte vodiče tak, aby byly chráněny před poškozením a nikdo o ně nemohl zakopnout.
• Nikdy neprovádějte technické změny na přístroji.
• Provádějte na přístroji pouze činnosti, popisované v tomto návodu.
• Používejte pouze originální náhradní díly a příslušenství.
• Při potížích kontaktujte autorizovaný zákaznický servis nebo společnost OASE.

Použití v souladu s určeným účelem

Výrobek, popsany v tomto návodu, používejte pouze následujícím způsobem:

• Pro čerpání normální rybniční vody pro filtrační systémy, systémy vodopádů a potoků.
• Při dodržení technických údajů. (→ Technické údaje)
• Při dodržení dovolených hodnot vody. (→ Povolené hodnoty vody)

Pro přístroj platí následující omezení:

• Nepoužívat ve vodách určených pro plavání.
• Nikdy nepoužívejte jiné kapaliny než vodu.
• Nikdy neprovozujte bez průtoku vody.
• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.
• Nenapojujte na domácí zásobování vodou.
• Nepoužívat pro komerční nebo průmyslové účely.
• Podle EMC (elektromagnetická kompatibilita) se jedná o přístroj třídy A. V obytných oblastech může být přístroj zdrojem rádiových rušivých signálů. Je na uživateli, aby přijal vhodná opatření.

Popis výrobku

Přehled

0 1 2 3 4 2. 1. IN1 1 IN2 OUT AquaMax Eco Premium ... 5000 ... 7000 = Ø 38 mm 9000 ... 21000 = Ø 50 mm Ø 38 mm Ø 32 mm Ø 25 mm Ø 38 mm Ø 32 mm Ø 25 mm 10 7 6 7 AMX0182

1 Vstup 1 (strana sání)

- Skřín filtru

2 Vstup 2 (strana sání)

- Připojení k satelitnímu filtru nebo hladinovému sběrači.

- Průtočné množství na vstupu 2 a tím i poměr průtoku mezi vstupy 1 a 2 je možné nastavit. Uvolněte přitom pojistku a přestavte přípojku do některé z následujících poloh:

— Poloha 0: Vstup 2 je uzavřen; čerpání vody pouze přes vstup 1.

– Poloha 1/2/3: Vstup 2 otevřen na cca 25/50/75 %; to znamená čerpání vody přes vstupy 1 a 2 podle nastaveného poměru průtoku.

—Poloha 4: Vstup 1 je uzavřen; čerpání vody pouze přes vstup 2.

- Přípojka vratného toku do jezírka (např. z potůčku).

4 Sítový kabel

5 Připojení řídicí jednotky (volitelné příslušenství)

- Pomocí řídicí jednotky můžete regulovat výkon čerpadla.

- Bez řídicí jednotky běží zapnuté čerpadlo trvale na plný výkon.

6 Hadicová vsuvka pro sání (doporučení).

8 Krycí víčko kuzavření vstupu 2, pokud se nepoužívá.

9 Hadicové spony k upevnění hadic na hadicové vsuvky.

10 Gumové nožky

- Pouze pro suchou instalaci.

Symboly na přístroji

IP68

Přístroj je prachotěsný a vodotěsný do 4m.

Možná nebezpečí pro osoby s kardiostimulátory.

Chraňte přístroj před vlhkostí a přímým slunečním zářením.

Nelikvidujte přístroj v běžném komunálním odpadu.

Přečtěte si návod k použití.

Varianty instalace

a

b 1/2/3

C 4

d

- Varianta (a): Čerpání vody pouze přes filtrační skříň (vstup 1).

— Nastavte vstup 2 do polohy „0“.

– Uzavřete vstup 2 víčkem. (→ Přehled)

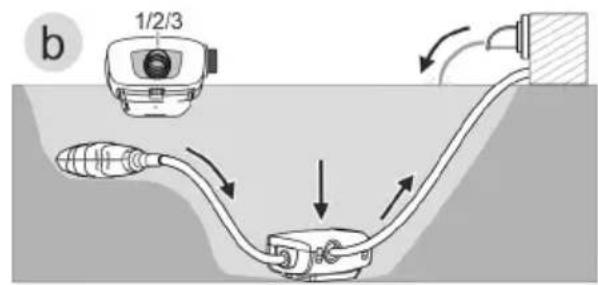

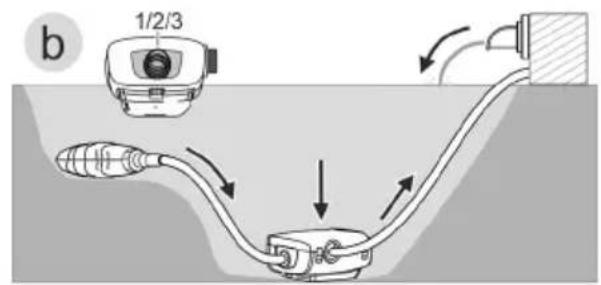

- Varianta (b): Čerpání vody přes filtrační skřín (vstup 1) a navíc přes satelitní filtr nebo hladinový sběrač na vstupu 2.

– Nastavte vstup 2 do polohy „1“, „2“ nebo „3“ v závislosti na požadovaném poměru průtoku (25/50/75 %).

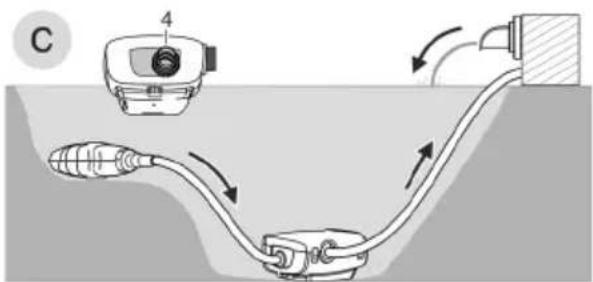

- Varianta (c): Voda je čerpána pouze přes satelitní filtr nebo hladinový sběrač na vstupu 2.

- Nastavte vstup 2 do polohy „4“.

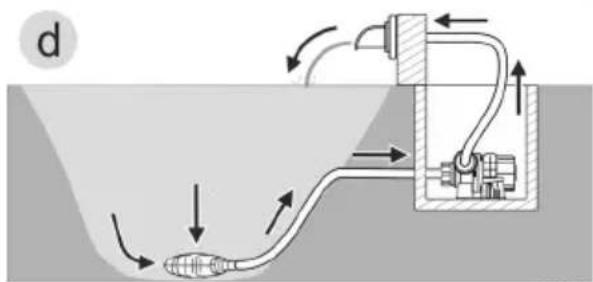

- Varianta (d): Instalace čerpadla na suchém místě.

— Pro tuto variantu musí být čerpadlo instalováno bez skříně filtru.

— Čerpadlo je instalováno mimo jezírko, ale pod hladinou vody.

- Pokud může dojít k nasávání větších částic ( > 11 mm), doporučujeme instalovat na straně sání tak zvaný satelitní filtr nebo skimmer (sběrač).

Seasonal Flow Control (SFC)

Funkce SFC provádí inteligentní regulaci množství vody nebo výtlačné výšky podle teploty vody. Tím se po celý rok přizpůsobuje výkon čerpadla příslušné ekologii jezírka a dochází k podpoře biologie v jezírku prostřednictvím cirkulace vody v závislosti na teplotě (zimní provoz, provoz v přechodném období a letní provoz).

- Při aktivní funkci SFC čerpadlo rozlišuje:

• zimní provoz (teplota vody nižší než +10 °C)
  — provoz v přechodném období (teplota vody +10 až +17 °C)
• letní provoz (teplota vody vyšší než +17 °C)

Příslušné křivky a charakteristiky najdete na stránkách www.oase.com v části „Čerpadla pro jezírka“.

• Funkce SFC smí být aktivována při instalaci ponořením!
• Při použití hladinového sběrače (skimmeru) nebo satelitního filtru může být v závislosti na zařízení vhodné funkci SFC vypnout.
• Při dodání je funkce SFC deaktivována.

Zapnutí/vypnutí

Instalace a připojení

Čerpalo může být instalováno bud' ponořené (ve vodě) nebo na suchu (mimo vodu) budou.

! VAROVÁNÍ

Těžká zranění nebo smrt při provozu přístroje v koupacím rybníku. Kvůli vadným částem elektrického zařízení se vystavuje voda nebezpečnému elektrickému napětí.

▶ Přístroj provozujte pouze tehdy, pokud se vodě nezdržují žádné osoby.

POZOR

Rotující součásti v prostoru sacího hrdla a výtlačného hrdla. Hrozí úrazy, pokud sáhnete do hrdla.

Zejména dodržujte následující: Zařízení zastavené z důvodu přetížení se může neočekávaně opět spustit!

▶ Nesahejte do otvoru hrdla sání nebo výtlaku, pokud je elektrická zástrčka zapojená do zásuvky.
▶ Pokud jsou hrdla za provozu volně přístupná, např. pokud nejsou připojeny žádné hadice, zajistěte hrdla ochranou proti nebezpečnému dotyku. Ochrana proti nebezpečnému dotyku je dostupná formou příslušenství.

i Žádnou součást zařízení nesmíte nechat delší dobu vystavenou přímému slunečnímu záření, protože může dojít k poškození. Případně použijte ochranný kryt.

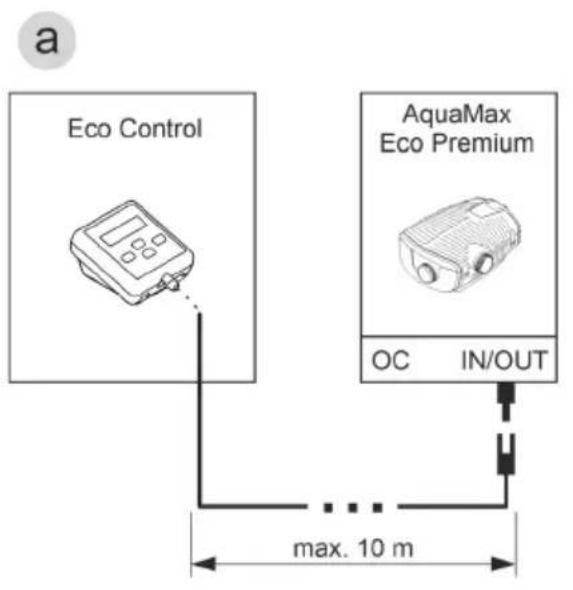

Připojení řízení

Čerpadlo můžete používat s řídicí jednotkou nebo bez ní.

• Pomocí řídicí jednotky můžete regulovat výkon čerpadla.
• Bez řídicí jednotky běží čerpadlo trvale na plný výkon.

Kompatibilní řídicí jednotka (příslušenství):

• Eco Control Inteligentní řídicí jednotka pro jedno čerpadlo.
• Incenio FM-Master Home/Cloud Garden Controller Home/Cloud Pomocí aplikace „OASE Control“ můžete ovládat až 10 OASE zařízení, kompatibilních se systé- mem Control (čerpadla, filtry, osvětlení). Informace získáte na stránkách www.oase.com v části „Chytré řízení pro zahradu a osvětlení“.

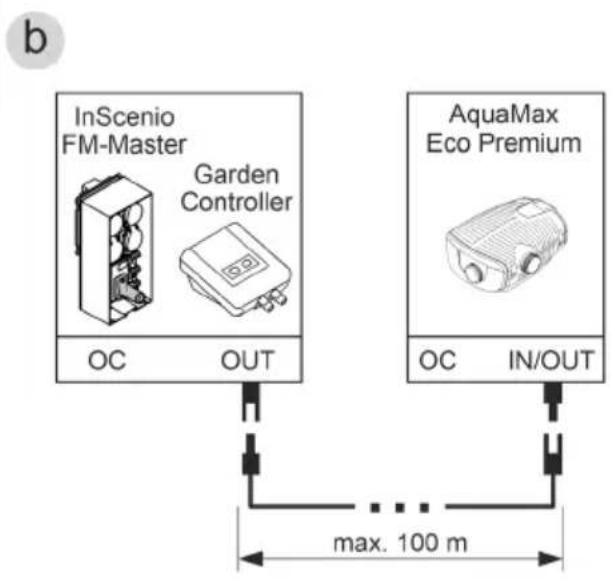

a Eco Control AquaMax Eco Premium OC IN/OUT max. 10 m
    note right of A "Garden Controller"
    note right of D "AquaMax Eco Premium"
    note right of A "max. 100 m"

• Sít OASE Control (varianta c) musí být zakončena koncovým odporem R. Ten je součástí dodaného vybavení InSenio FM-Master nebo Garden Controller. V takovém případě potřebujete adaptér OASE Control z příslušenství (číslo položky 88443).
• Pokud připojíte pouze jedno čerpadlo AquaMax Eco Premium k systému InSenio FM-Master nebo Garden Controller (varianta b), není nutný koncový odpor, a tím ani adaptér OASE Control.

i Uschovejte si koncový odpor pro možné pozdější rozšíření systému OASE Control.

1. 2. 4× 3. 4. 5. 6. 4× InScenio FM-Master Garden Controller Eco Control AMX0193

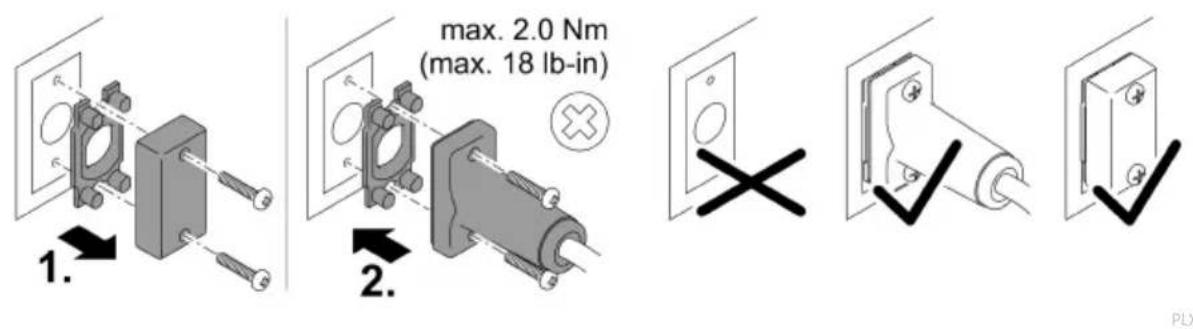

max. 2.0 Nm (max. 18 lb-in) 1. 2.

UPOZORNĚNÍ

Pokud do konektorových spojů vnikne voda, dojde k poškození přístroje.

▶ Připojte konektorový spoj nebo nasadťe ochranné víčko.
▶ Gumové těsnění musí být čisté a musí být rozměrově a tvarově přesné.
▶ Poškozené gumové těsnění musíte vyměnit. Pokud je konektorový spoj odpojen, musíte vyměnit starší gumové těsnění (> 2 roky).
▶ Upevněte konektorový spoj nebo ochranné víčko vždy oběma šrouby.

Instalace ponořeného přístroje

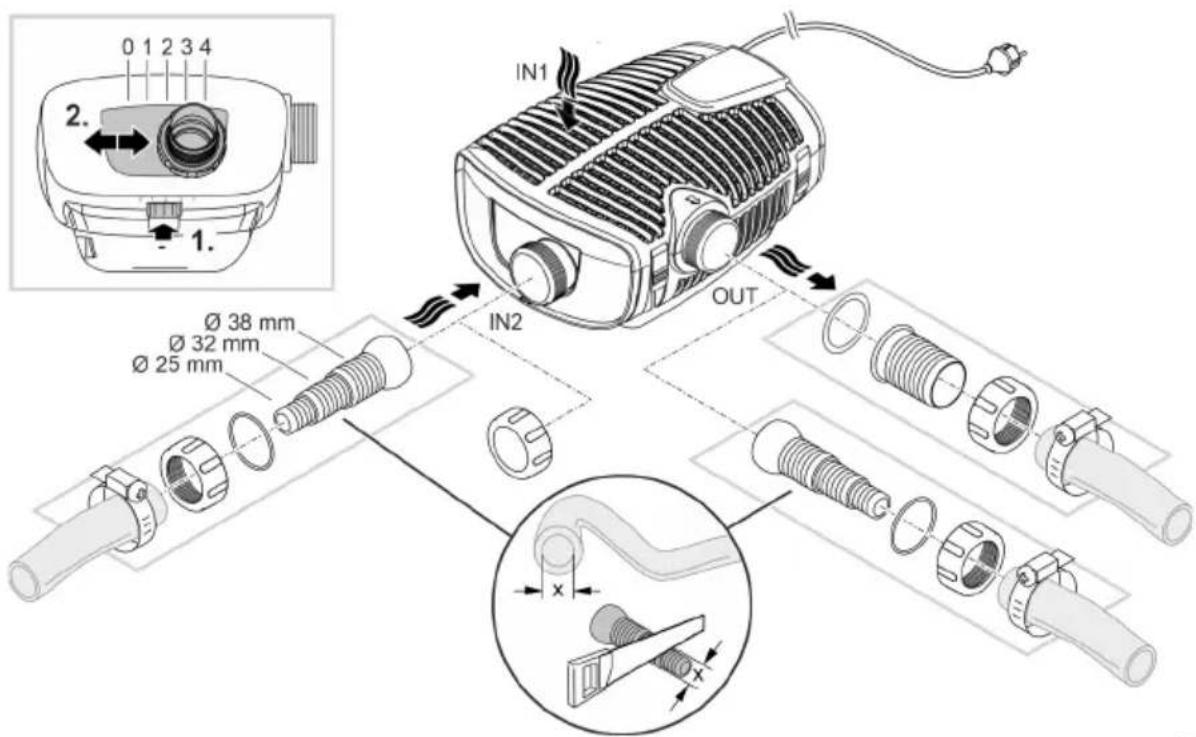

Připojení

Čerpadlo vždy připojte v souladu s požadovanou variantou instalace. (→ Varianty instalace)

• Hadice na straně sání (IN) nesmí mít menší průměr než hadice na straně výtlaku (OUT).
• Čím větší je průměr hadice, tím menší jsou ztráty třením v rozvody a tím lepší je průtokové množství.
• Průměr hadice nesmí být zbytečně zmenšen koncovkou hadice. Zkratte koncovku hadice podle použitého průměru hadice.

0 1 2 3 4 IN1 1. Ø 38 mm Ø 32 mm Ø 25 mm IN2 OUT x x

AMX0184

Zástrčku zatím nezapojujte do zásuvky!

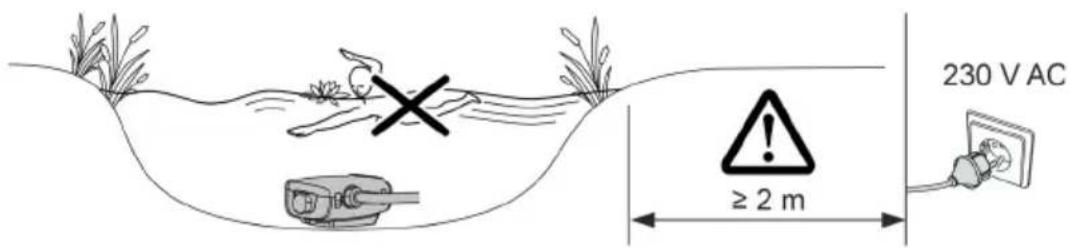

Instalace

• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla.
• Doporučujeme v případě zakalené nebo znečištěné vody instalovat čerpadlo nebo součásti připojené na straně sání (hladinový sběrač, satelitní filtr, odtok apod.) na vyvýšené místo nad úroveň terénu. Tím omezíte nasávání částic, což zvýší životnost oběžného kola.
• Používejte čerpadlo pouze za předpokladu, že je ponořeno minimálně 10 cm pod vodu. V opačném případě může sát vzduch.

230 V AC ≥ 2 m

AMX0202

i Pomocí lanka můžete čerpadlo snadno vytáhnout z vody.

– Provlékněte lanko kulatými otvory na spodní části filtru a zavažte je.

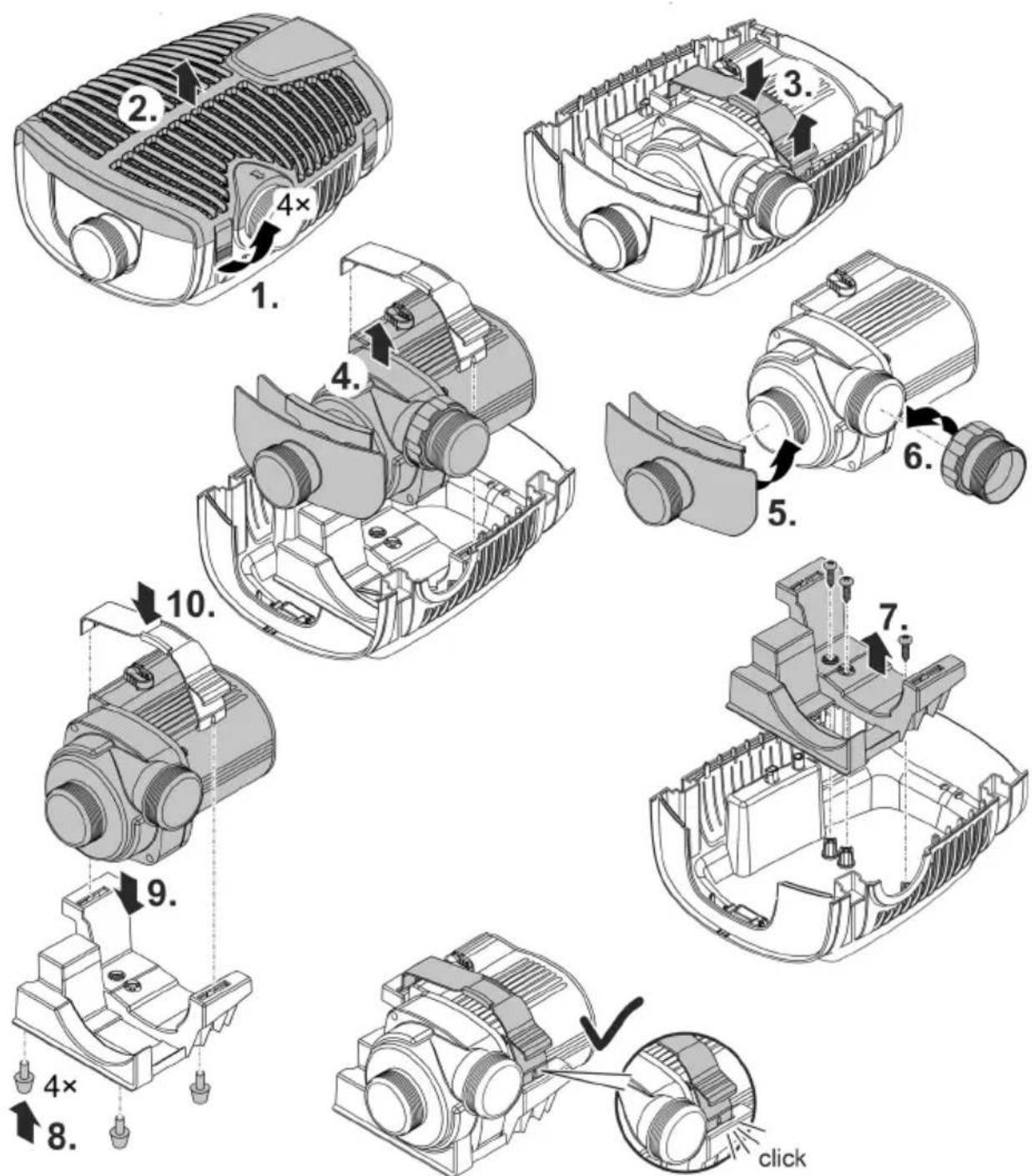

Instalace přístroje na suchu

Pro suchou instalaci musí být čerpadlo instalováno bez tělesa filtru.

Přestavba

• Ke vstupu (IN) a výstupu (OUT) můžete připojit hadice nebo trubky.
  — Přípojky hadic jsou součástí dodaného výrobku. Jejich montáž je popsána níže.
• Adaptér pro trubky DN75/DN110 je součástí příslušenství (číslo položky 35578).
• Hadice na straně sání (IN) nesmí mít menší průměr než hadice na straně výtlaku (OUT).
• Čím větší je průměr hadice, tím menší jsou ztráty třením v rozvody a tím lepší je průtokové množství.
• Průměr hadice nesmí být zbytečně zmenšen koncovkou hadice. Zkratte koncovku hadice podle použitého průměru hadice.
• Čerpadlem mohou projít částice až 11 mm. Větší částice čerpadlo zablokují. Doporučujeme instalovat na straně sání filtr nebo hladinový sběrač (skimmer).

Zástrčku zatím nezapojujte do zásuvky!

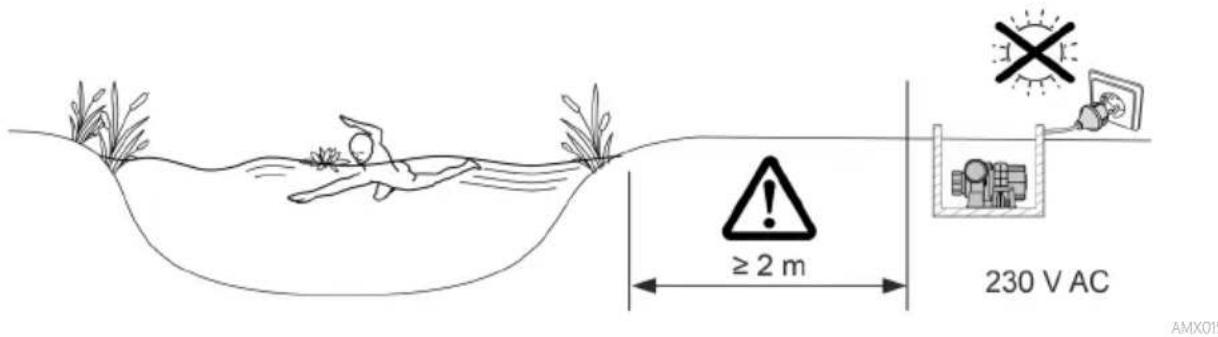

Instalace

• Postavte čerpadlo vodorovně na pevný podklad.
• Zajistěte bezpečnou stabilitu čerpadla.
• Čerpadlo nesmíte vystavit přímému slunečnímu záření.
• Místo instalace musí být dostatečně odvětráváno tak, aby se čerpadlo nepřehřívalo. Dovolené okolní teploty (→ Technické údaje)

≥ 2 m 230 V AC AMX015

Uvedení do provozu

UPOZORNĚNÍ

Přístroj se zničí, pokud se bude provozovat se stmívačem. Obsahuje citlivé elektrické součásti.

▶ Přístroj nepřipojujte ke stmívatelnému zdroji proudu.

UPOZORNĚNÍ

Čerpadlo nesmí běžet nasucho. V opačném případě může dojít ke zničení čerpadla.

▶ Používejte čerpadlo pouze za předpokladu, že je ponořeno nebo zaplaveno.

Zapnutí / vypnutí

- Zapnutí: Zapojte sítovou zástrčku do zásuvky.

— Přístroj se po krátké spouštěcí fázi zapne.

- Vypnutí: Odpojte síťovou zástrčku ze zásuvky.

Čerpadlo provede během uvedení do provozu a následně za provozu každých 20 až 40 minut automaticky předem naprogramovaný autodiagnostický test (Environmental Function Control (EFC)). Čerpadlo přitom projíždí různé počty otáček a rozeznává, zda je v běhu na sucho/zablokované nebo v ponořeném stavu. V případě chodu naprázdno/zablokování se čerpadlo automaticky vypne po 60 až 120 sekundách. V případě poruchy přerušte napájení a „zaplavte čerpadlo“ nebo odstraňte překážku. Pak můžete přístroj opět uvést do provozu.

Čištění a údržba

POZOR

Nebezpečí úrazu nečekaným spuštěním zařízení. Vnitřní kontrolní funkce přístroje přístroj vypnou a opět samočinně zapnou.

▶ Před zahájením prací na zařízení odpojte elektrickou zástrčku.

UPOZORNĚNÍ

Nepoužívejte žádné agresivní čisticí prostředky nebo chemické roztoky. Tyto prostředky mohou poškodit kryty, narušit funkci přístroje a škodí zvířatům, rostlinám i životnímu prostředí.

Čistěte přístroj pokud je to možné pouze čistou vodou a měkkým kartáčkem nebo houbičkou. Ulpívající nečistoty čistěte doporučenými čisticími prostředky.

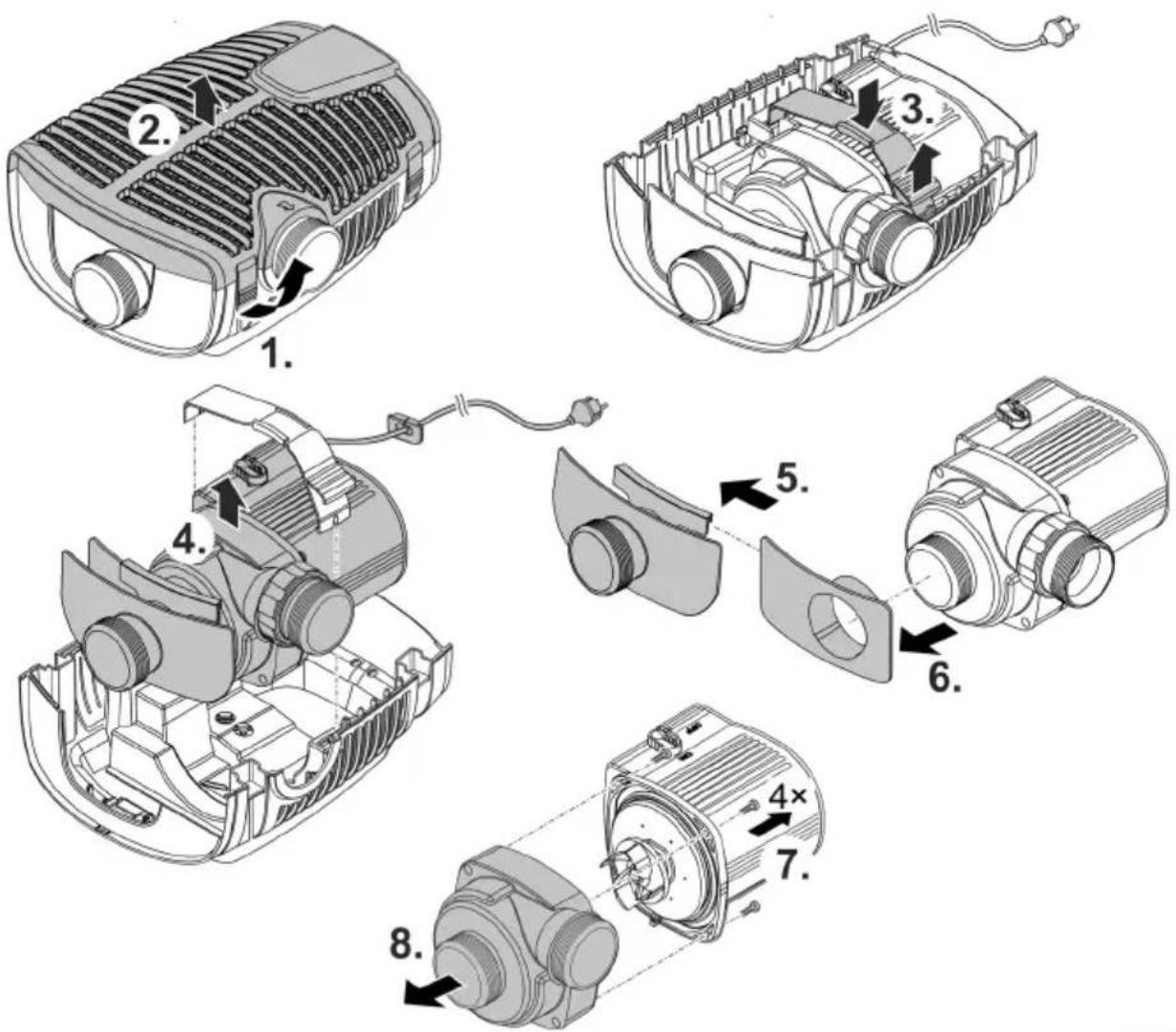

Rozebrání přístroje

• Odpojte zástrčku a odpojte všechny přípojky.
• Rozeberte přístroj podle obrázku.

• Po vyčištění nebo provedení údržby sestavte přístroj v opačném pořadí.
• Před uvedením do provozu zkontrolujte:

— svorka, která upevňuje čerpadlo v držáku, je bezpečně zajištěna.

- přívodní rožvody spolu s kabelovou průchodkou jsou vyvedeny z tělesa a nejsou zalomené nebo přivřené.

Čištění zařízení

Přístroj čistěte podle potřeby, minimálně však 2krát ročně. — Na čerpadle vyčistěte především rotorovou jednotku a kryt čerpadla.

• Doporučené čisticí prostředky při obtížně odstranitelném zvápenatění:
• Čistič čerpadel PumpClean od OASE.
  – Domácí čističe bez obsahu octa a chlóru.
• Po čištění důkladně opláchněte všechny díly čistou vodou.

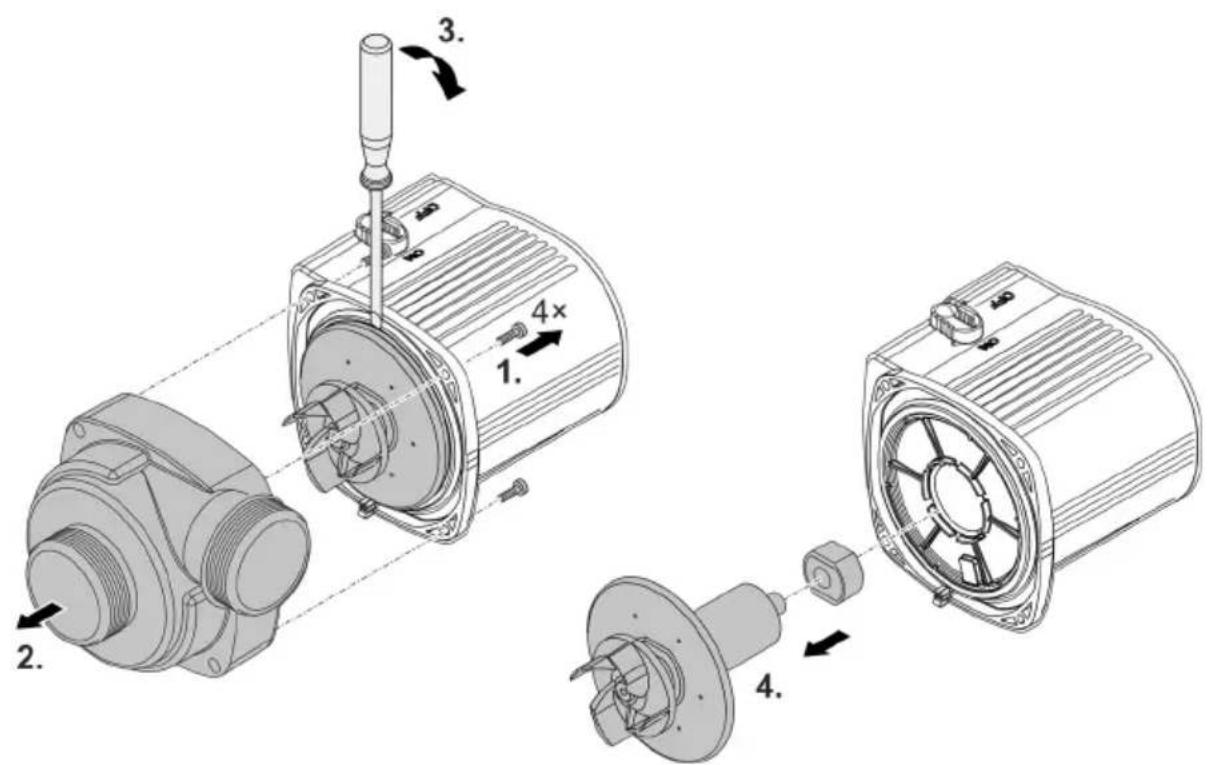

Vyměňte jednotku oběžného kola

UPOZORNĚNÍ

Rotorová jednotka je v motorovém bloku vedena ložiskem. Toto ložisko je opotřebitelný díl a mělo by se vyměnit současně s rotorovou jednotkou.

▶ Výměna ložiska vyžaduje zvláštní znalosti a nástroje. Nechte ložisko vyměnit specializovaným prodejcem OASE nebo zašlete čerpadlo společnosti OASE.

UPOZORNĚNÍ

Rotorová jednotka obsahuje silný magnet, který přitahuje magnetické částice (např. železné pily). Zůstávající částice mohou způsobit neopravitelné škody na rotorové jednotce a motorovém bloku.

▶ Před instalací opatrně zbavte rotorovou jednotku všech ulpívajících nečistot.

• Rozeberte blok motoru podle obrázku.
• Vyčistěte součásti kartáčkem pod čistou vodou.
• Zkontrolujte poškození všech součástí. Opotřebované nebo poškozené součásti vyměňte.
• Blok motoru sestavte v opačném pořadí.

Při vytahování oběžného kola se může uvolnit ložisko v bloku motoru. Během montáže zkontrolujte, zda je správně nasazeno. Případně natlačte ložisko širokými drážkami napřed do bloku motoru.

Přístroj je bezpečný v mrazu do minus 20 °C. Pokud byste přístroj skladovali mimo jezírko, provedte důkladné vyčištění měkkým kartáčem a vodou, zkontrolujte ho na poškození a uložte ho ponořený nebo naplněný vodou. Vidlici přívodního vedení neponořujte do vody!

Odstraňování poruch

Porucha	Příčina	Řešení
Čerpadlo se nerozběhne	Není přítomno síťové napětí	Zkontrolujte síťové napětí
	Chybí řídící napětí (pouze svolitelnou externí řídící jednotkou)	Zkontrolujte spojení sOASE Eco Control nebo se sítí OASE Control; případně čerpadlo zapněte
	Zalomené přívody	Umístěte přívody tak, aby nebyly zalo-mené
	Ucpaný přítok	Zkontrolujte/vyčistěte přívody
	Jednotka oběžného kola je blo-kovaná	Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola
Čerpadlo nečerpáDopravované množství není dostatečné	Kryt filtru je ucpaný	Vyčistit misky filtru
	Příliš velké ztráty v přívodních vedeních	Zkrat’te hadice na nutné minimum, odstraňte zbytečné spojovací díly, použijte větší průměr hadice
	Jednotka oběžného kola vázne	Zkontrolujte hladký chod jednotky oběž-ného kola
Čerpadlo se po krátké době chodu vypne	Voda je silně znečištěná	Vyčistit čerpadlo
	Jednotka oběžného kola je blo-kovaná	Odstraňte příčinu blokování, zkontrolujte hladký chod jednotky oběžného kola
	Čerpadlo běželo nasucho	Zkontrolujte/vyčistěte přívody, ponořte přístroj hlouběji (min.10 cm pod hladinou vody)
	Teplota vody je příliš vysoká	Dodržujte maximálně dovolenou teplotu prostředí. (→ Technické údaje)

Technické údaje
Údaje o přístroji

AquaMax Eco Premium			5000	7000	9000
Připojovací napětí		V AC	220 až 240	220 až 240	220 až 240
Frekvence sítě		Hz	50/60	50/60	50/60
Příkon		W	10 ... 35	12 ... 45	14 ... 60
Max. čerpací výkon		l/h	5000	7000	9000
Max. čerpací výška		m	3,5	4,0	4,5
Stupeň krytí			IP68	IP68	IP68
Max. hloubka ponoru		m	4	4	4
Strana sání	Závit		G2	G2	G2
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38
Výtlačná strana	Závit		G2	G2	G2
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38
Max. velikost zrna, hrubé nečistoty		mm	11	11	11
Plocha vstupního filtru		cm2	1000	1000	1000
Teplota vody (pono-řená instalace)	V provozu	°C		(→Povolené hodnoty vody)
	Mimo provoz	°C	-20 až +35	-20 až +35	-20 až +35
Okolní teplota (suchá instalace)	Za provozu s přiroze-nou konvekcí	°C	+4 až +30	+4 až +30	+4 až +30
	Za provozu a nucené chlazení	°C	+4 až +40	+4 až +40	+4 až +40
Rozměry	Délka	mm	340	340	340
	Šířka	mm	280	280	280
	Výška	mm	165	165	165
Délka přívodního kabelu		m	10	10	10
Hmotnost		kg	6,2	6,2	6,2
AquaMax Eco Premium			13000	17000	21000
Připojovací napětí		V AC	220 až 240	220 až 240	220 až 240
Frekvence sítě		Hz	50/60	50/60	50/60
Příkon		W	16 ... 100	18 ... 140	20 ... 180
Max. čerpací výkon		l/h	13000	17000	21000
Max. čerpací výška		m	5,0	5,5	6,0
Stupeň krytí			IP68	IP68	IP68
Max. hloubka ponoru		m	4	4	4
Strana sání	Závit		G2	G2	G2
	Přípojka hadice	mm	25, 32, 38	25, 32, 38	25, 32, 38
Výtlačná strana	Závit		G2	G2	G2
	Přípojka hadice	mm	25, 32, 38, 50	25, 32, 38, 50	25, 32, 38, 50
Max. velikost zrna, hrubé nečistoty		mm	11	11	11
Plocha vstupního filtru		cm2	1000	1000	1000
Teplota vody (pono-řená instalace)	V provozu	°C		(→Povolené hodnoty vody)
	Mimo provoz	°C	-20 až +35	-20 až +35	-20 až +35
Okolní teplota (suchá instalace)	Za provozu s přiroze-nou konvekcí	°C	+4 až +30	+4 až +30	+4 až +30
	Za provozu a nucené chlazení	°C	+4 až +40	+4 až +40	+4 až +40
Rozměry	Délka	mm	340	340	340
	Šířka	mm	280	280	280
	Výška	mm	165	165	165
Délka přívodního kabelu		m	10	10	10
Hmotnost		kg	6,9	6,9	6,9

Typ		Čerstvá voda	Bazénová voda	Slaná voda
Hodnota pH		6,8 ... 8,5	7,2 ... 8,3	7,5 ... 8,5
Tvrdost	DH	8 až 15	8 až 15	20 až 30
Volný chlor	mg/l	<0,3	<0,6	<0,3
Obsah chloridu	mg/l	<250	<250	<22000
Obsah soli	%	<0,4	<0,4	<4
Celková odparka	mg/l	<50	<50	<50
Teplota	°C	+4 až +35	+4 až +30	+4 až +28

• Rotor
• Ložisko v motorovém bloku

Likvidace

UPOZORNĚNÍ

Toto zařízení nesmí být likvidováno společně s komunálním odpadem.

▶ Likvidujte zařízení ve sběrném dvoře.
▶ V případě dotazů kontaktujte místní společnost k likvidaci odpadů. U ní získáte informace o správné likvidaci zařízení.
▶ Předtím znemožněte další použití přístroje odříznutím kabelů.

VÝSTRAHA

3 Výstup (tlaková strana)

- Pomocou riadenia sa dá regulovat výkon čerpadla.

Symboly na zariadení

IP68

Prečítajte si návod na použitie.

Varianty inštalácie

a

b 1/2/3

C 4

d

- Variant (a): Doprava vody len cez teleso filtra (vstup 1).

- Vstup 2 nastavte do polohy „0“.

- Vstup 2 nastavte do polohy „4“.

- Variant (d): Montáž čerpadla nasucho.

Príslušné charakteristiky nájdete na stránke www.oase.com v oblasti výrobkov „jazierkové čerpadlá“.

• Pomocou riadenia sa dá regulovat' výkon čerpadla.
• Bez riadenia beží zapnuté čerpadlo permanentne na plný výkon.

▶ Pred osadením dôkladne odstráňte z rotora prichytené častice,
