GEBRUIKSAANWIJZING ProMax ClearDrain 11000 OASE

WAARSCHUWING WAARSCHUWING Ontkoppel alle elektrische apparaten in het water van het voedings- net, voordat u in het water grijpt. Anders bestaat gevaar voor ernstig of dodelijk letsel door elektrische schokken. Dit apparaat kan worden gebruikt door kinderen vanaf 8 jaar en daar- naast door personen met verminderde fysieke, sensorische of men- tale vermogens of een gebrek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren begrijpen, die hiermee samenhangen. Kinderen mogen niet met het apparaat spelen. Reiniging en onder- houd door de gebruiker mogen niet worden uitgevoerd door kin- deren, die niet onder toezicht staan.36 Veiligheidsinstructies Elektrische aansluiting Voor de elektrische installatie in de openlucht gelden speciale voorschriften. De elektrische installatie mag uitsluitend door een professionele elektricien uitgevoerd worden. – De professionele elektricien is krachtens zijn professionele opleiding, kennis en ervaring ge- kwalificeerd en mag elektrische installaties in de openlucht uitvoeren. Hij of zij kan moge- lijke gevaren herkennen en leeft de regionale en nationale normen, voorschriften en bepa- lingen na. – Neem voor uw eigen veiligheid in geval van vragen of problemen contact op met een elektri- cien. Sluit het apparaat alleen aan, wanneer de elektrische gegevens van het apparaat en de voeding overeenkomen. Gebruik het apparaat uitsluitend op een volgens de voorschriften geïnstalleerde contactdoos. Het apparaat moet beveiligd zijn via een aardlekschakelaar met een vastgestelde lekstroom van maximaal 30 mA. Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig). Bescherm open stekkers en stopcontacten tegen vocht. Veilig gebruik Gebruik het apparaat niet als elektrische snoeren of behuizing beschadigd zijn. Het apparaat niet aan de elektrische leiding dragen of aan de leiding trekken. Installeer de leidingen zodanig, dat deze tegen beschadigingen zijn beschermd en niemand er- over kan struikelen. Breng nooit technische veranderingen aan het apparaat aan. Voer uitsluitend die werkzaamheden aan het apparaat uit die in deze gebruiksaanwijzing zijn beschreven. Gebruik uitsluitend originele reserveonderdelen en origineel toebehoren.NL

Productbeschrijving Overzicht POX0001 ProMax ClearDrain 7000 11000, 14000 1 Greep, verstelbaar

2 Afstandsring voor het instellen van de restwaterhoogte

3 Pompvoet 4 Netaansluitsnoer

6 Aansluiting drukzijde G1¼

9 Insteekplaatsen sensor, instellen van de inschakelhoogte –

10 Metaalcontacten, registreren het minimale waterpeil –

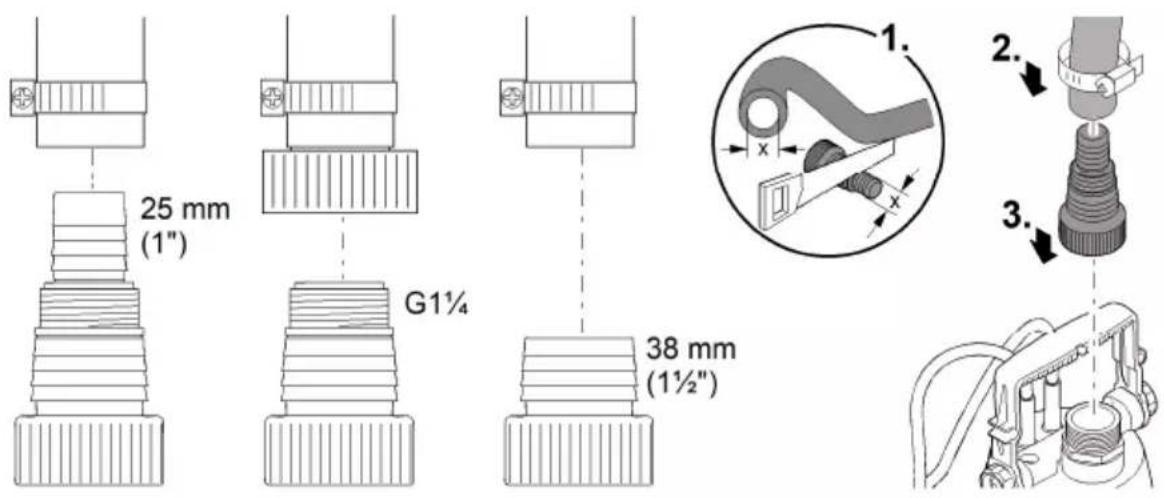

Beoogd gebruik Gebruik het in deze gebruiksaanwijzing beschreven product uitsluitend op de volgende manier: Transporteren van schoon water of regenwater. Transporteren van vuil water en deeltjes tot maximaal 5 mm grootte. Irrigeren en besproeien. Ompompen en leegpompen van reservoirs of bassins. Waterafname uit bronnen. – Alleen voor sproeien en gieten! Waterafname uit regentonnen of stortbakken. Met in achtneming van deze technische gegevens. (→ Technische gegevens) De volgende inperkingen gelden voor het apparaat: Niet geschikt voor zoutwater. Nooit vervuild water verpompen. Niet geschikt voor drinkwater. Niet aansluiten op de drinkwatervoorziening. Niet toepassen voor continu bedrijf (bijvoorbeeld continu circuleren in een vijver). Niet gebruiken voor commerciële of industriële doeleinden. Niet gebruiken in combinatie met chemicaliën, levensmiddelen, licht brandbare of explosieve stoffen. Plaatsen en aansluiten Drukslang aansluiten De capaciteit is optimaal bij een zo groot mogelijke slangbinnendiameter. Zo gaat u te werk:

1. De getrapte slangaansluiting op de slangdiameter aanpassen.

2. Slang met de getrapte slangaansluiting verbinden.

– De slang met een slangklem borgen.

3. Trapsgewijze slangmondstuk op de pompuitgang schroeven.

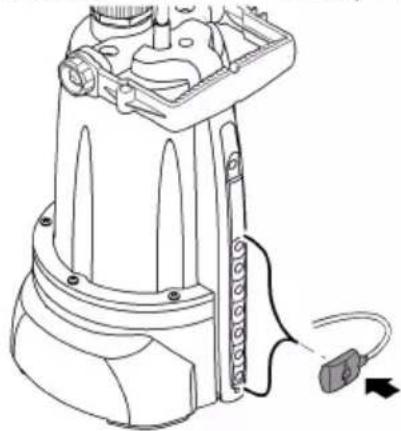

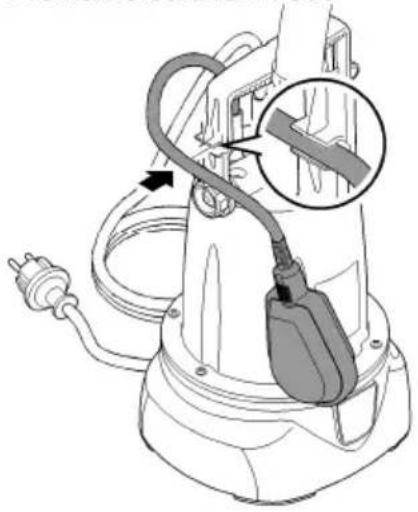

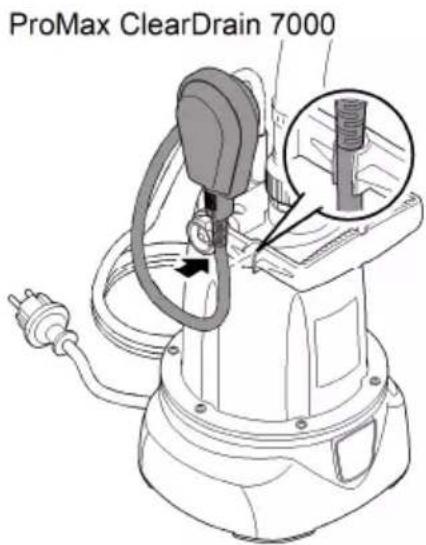

Automatisch bedrijf ProMax ClearDrain 7000 Een stijgend waterpeil tilt de vlotterschakelaar op tot het inschakelpunt is bereikt en de pomp inschakelt. Bij een dalend waterpeil daalt de vlotterschakelaar tot het uitschakelpunt is bereikt en de pomp uitschakelt. Kabel van de vlotterschakelaar in de kabelhouder drukken. – Des te korter de kabel tussen de vlotterschakelaar en de kabelhouder is, des te lager ligt het inschakelpunt en des te hoger licht het uitschakelpunt. Voor een storingsvrije werking minimaal 100 mm kabellengte aanhouden tussen de vlotter- schakelaar en de kabelhouder. De minimale restwaterhoogte wordt alleen in handmatig bedrijf bereikt. POX000440 Handmatige werking ProMax ClearDrain 7000 De pomp is continu ingeschakeld, wanneer de vlotterschakelaar in verticale positie staat en de kabel naar beneden wijst. OPMERKING In handmatig bedrijf kan de pomp drooglopen. Bij drooglopen slijt de pomp overmatig veel. Schakel de pomp uit wanneer het minimale waterpeil is bereikt. Greep in de horizontale positie zetten en de kabel direct aan de overgang met de vlotterscha- kelaar zodanig in de kabelhouder drukken, dat de vlotterschakelaar verticaal staat. POX0005 Automatisch bedrijf ProMax ClearDrain 11000, 14000 De pomp schakelt in, wanneer het stijgende water de sensor bereikt. Metaalcontacten in de sensorstrook onder registreren het minimale waterpeil (uitschakelpunt). Wanneer het minimale waterpeil is bereikt schakelt de pomp uit. Sensor in gewenste inschakelpositie op de sensorstrook steken. POX0007NL

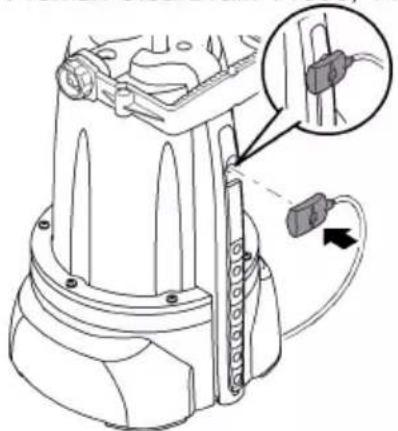

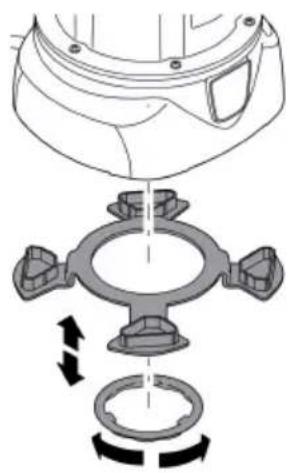

Handmatige werking ProMax ClearDrain 11000, 14000 De pomp schakelt in, als de sensor op de sensorstrook in de bovenste positie wordt gestoken. De metaalcontacten in de sensorstrook onder registreren het minimale waterpeil (uitschakel- punt). Wanneer het minimale waterpeil is bereikt, schakelt de pomp met een korte vertraging uit. Herhaal de procedure: De sensor op de sensorstrook opnieuw in de bovenste positie steken. POX0006 Restwaterhoogte instellen De pomp kan tot een waterhoogte van 6 mm tot 8 mm of tot 1 mm afpompen. Restwaterhoogte 6 ... 8 mm: Afstandsring plaatsen en met borgring borgen (bajonetsluiting). Restwaterhoogte tot 1 mm (vlakke afzuiging): Borgring losmaken (bajonetsluiting) en afstands- ring uitnemen. De vlakke afzuiging is alleen in handmatig bedrijf mogelijk. POX001242 Pomp opstellen Pomp horizontaal en standvastig in het water opstellen. Bevestig voor het neerlaten in een bron of schacht een kabel aan de greep. Niet een de net- voedingskabel dragen. Stel de pomp zodanig op, dat vuildeeltjes met een grootte van > 5 mm niet worden aangezo- gen en de aanzuigopening blokkeren. Indien nodig, de pomp hoger opstellen. ProMax ClearDrain 7000: De vlotterschakelaar moet zich altijd vrij kunnen bewegen. POX0003 Werking WAARSCHUWING Ernstig letsel of dodelijk letsel door elektrische schok mogelijk. Gebruik de pomp uitsluitend, als er zich geen personen in het water bevinden. Ontkoppel alle elektrische apparaten in het water van de stroomvoorziening, voordat u in het water grijpt. OPMERKING De pomp is niet geschikt voor continu bedrijf. Bij continu bedrijf wordt de levensduur van het ap- paraat bekort. Apparaat inschakelen Plaats de netstekker in de contactdoos. – De pomp is gebruiksklaar. – De pomp start, zodra het waterpeil de inschakelhoogte heeft bereikt. Apparaat uitschakelen Trek de netstekker uit de contactdoos. – Na het uitschakelen kan het restwater in de slang terugstromen en door de aanzuigopening van de pomp naar buiten komen. Spoel de pomp na het gebruik door met schoon water.NL

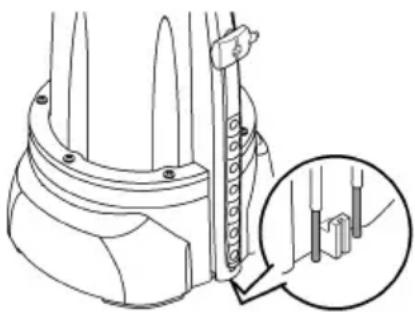

Reiniging en onderhoud OPMERKING Gebruik geen agressieve reinigingsmiddelen of chemische oplossingen. Deze middelen kunnen de behuizing beschadigen en de werking van het apparaat in het gedrang brengen; ze zijn tevens schadelijk voor dieren, planten en het milieu. Reinig het apparaat zo mogelijk met schoon water en een zachte borstel of een spons; bij hardnekkige vervuiling met behulp van het geadviseerde reinigingsmiddel. Reinig het apparaat indien nodig, maar minstens 2 maal per jaar. Aanbevolen reinigingsmiddelen bij hardnekkige kalkaanslag: – Pompreiniger PumpClean van OASE. – Azijn- en chloorvrije huishoudreiniger. Na het reinigen alle delen met schoon water afspoelen. ProMax ClearDrain 11000, 14000 Metaalcontacten, registreren het minimale en maximale waterpeil. Wordt tijdens automatisch bedrijf het minimale waterpeil is bereikt, dan schakelt de pomp uit. Metaalcontacten regelmatig reinigen, zodat de pomp betrouwbaar in- en uitschakelt. POX0122 Opslag/overwinteren Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemonteerd en opgesla- gen worden. Zo slaat u het apparaat correct op: Reinig het apparaat grondig. Controleer het apparaat op beschadigingen en vervang evt. beschadigde onderdelen. Sla het apparaat droog en vorstvrij op. Open connectoren beschermen tegen vocht en vuil. Slangen en aansluitingen zo goed mogelijk aftappen.44 Storing verhelpen Storing Oorzaak Oplossing Pomp start niet Voeding onderbroken Zekering en elektrische stekkers controleren Pomp schakelt na korte looptijd uit De overbelastingsbeveiliging heeft de pomp vanwege oververhitting uitgeschakeld Aanzuigopening en drukslang reinigen Pomp laten afkoelen Pomp draait, maar transporteert niet of onvoldoende Drukslang afgesloten Installeer de drukslang zonder knikken Uitlaat controleren en eventueel reinigen Aanzuigopening verstopt Aanzuigopening reinigen Lucht in de drukslang Drukslang ontluchten Indien aanwezig: Terugslagklep in de drukslang ver- keerd ingebouwd of verstopt Terugslagklep correct inbouwen Schoonmaken van de terugslag- klep Schoepenwiel defect of versleten Neem contact op met OASE. Het schoepenwiel mag alleen door de Oase-service worden vervangen.NL

Technische gegevens ProMax ClearDrain 7000 11000 14000 Nominale spanning V~ 230 230 230 Nominale frequentie Hz 50 50 50 Nominaal vermogen W 375 650 950 Beschermingsgraad IPX8 IPX8 IPX8 Aansluiting drukzijde – G1¼ G1¼ G1¼ Minimale inschakelhoogte/maximale uitschakelhoogte mm 470/180 25/3 25/3 Maximale inschakelhoogte/minimale uitschakelhoogte mm 640/70 150/3 150/3 Minimale waterpeil bij inbedrijfstelling mm 2 2 2 Pompcapaciteit maximaal l/h 7500 11500 14500 Pomphoogte maximaal m 7 8 12,5 Dompeldiepte maximaal m 7 7 7 Inschakelen/uitschakelen Vlotterschakelaar

Korrelgrootte maximaal mm 5 5 5 Netaansluitkabel Lengte m 10 10 10 Afmetingen Lengte mm 193 193 193 Breedte mm 179 179 179 Hoogte mm 352 393 393 Massa kg 4,7 6,4 7,7 Slijtagedelen De volgende componenten zijn slijtageonderdelen en mogen alleen door de OASE-service wor- den vervangen: Schoepenrad Afvoer van het afgedankte apparaat OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren. Verwijder het apparaat via het daartoe bedoelde retourstelsel. Als u vragen heeft, neem dan contact op met uw plaatselijke afvalverwerkingsbedrijf. Hier kunt u informatie inwinnen over het afvoeren van het apparaat conform de voorschriften. Maak het apparaat, door het afsnijden van de kabels, onbruikbaar.46
