BRUKSANVISNING ProMax ClearDrain 11000 OASE

Anvendelse i henhold til bestemmelser

Opstilling og tilslutning

Rengøring og vedligeholdelse

BEMÆRK

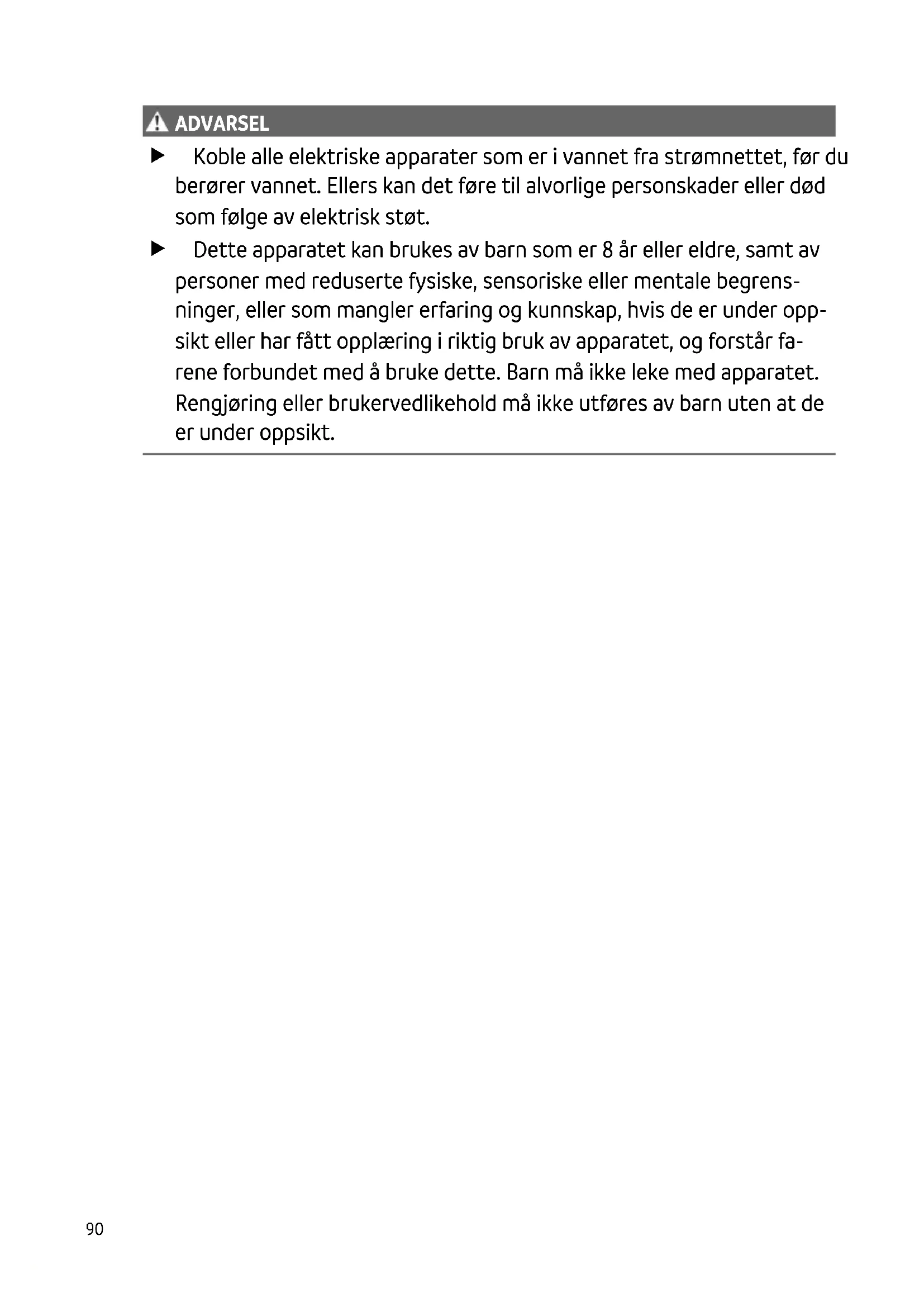

Koble alle elektriske apparater som er i vannet fra strømnettet, før du berører vannet. Ellers kan det føre til alvorlige personskader eller død som fölge av elektrisk støt.
Dette apparatet kan brukes av barn som er 8 år eller eldre, samt av personer med reduserte fysiske, sensoriske eller mentale begrensninger, eller som mangler erfaring og kunnskap, hvis de er under oppsikt eller har fått opplæring i riktig bruk av apparatet, og forstår farene forbundet med å bruke dette. Barn må ikke leke med apparatet. Rengjøring eller brukervedlikehold må ikke utføres av barn uten at de er under oppsikt.

• Ved elektriske installasjoner utendørs gjelder spesielle forskrifter. Den elektriske installasjonen må kun utføres av en elektroinstallatør.
• Elektroinstallatøren er kvalifisert på bakgrunn av sin faglige utdannelse, kunnskaper og erfaringer, og kan foreta elektriske installasjoner utendørs. De kan oppdage mulige farer og følger regionale og nasjonale normer, forskrifter og bestemmelser.
• Kontakt en elektrofagperson ved spørsmål og problemer.
• Apparatet skal bare kobles til dersom apparatets og strømforsyningens elektriske spesifikasjoner stemmer overens.
• Apparatet må bare kobles til en forskriftsmessig installert stikkontakt. Apparatet må være sikret gjennom en jordfeilbryter med en utløserstrøm på maksimalt 30 mA.
• Skjøteledninger og strømfordelere (f. eks. stikkontaktlister) må være beregnet for utendørs bruk (beskyttet mot vannsprut).
• Åpne stikkontakter og bokser må beskyttes mot fuktighet.

Sikker drift

• Ikke bruk apparatet när elektriske ledninger eller hus er skadet.
• Apparatet må aldri bæres eller trekkes ut etter ledningen.
• Legg ledningene slik at de er beskyttet mot skader, og slik at ingen kan snuble over dem.
• Foreta aldri tekniske endringer på apparatet.
• Utfør kun arbeid på dette apparatet som er beskrevet i denne bruksanvisningen.
• Bruk kun originale reservedeler og originalt tilbehør.

Produktbeskrivelse

Oversikt

ProMax ClearDrain 7000

1 Håndtak, justerbart	●	●
2 Avstandsring for innstilling av restvannshøyde	●	●
3 Pumpefot
4 Strømledning	●	●
5 Slangemunnstykke	●	●
6 Tilkobling trykkside, G 114	●	●
7 Flottørbryter	●	-
8 Sensor som måler vannstanden og slår på pumpen -		●
9 Innpluggingsplate sensor, innstilling av innkoblingshøyde -		●
10 Metallkontakter, registrerer minimumsvannstand -		●

Tilsiktet bruk

Bruk produktet som er beskrevet i denne anvisningen utelukkende på følgende måte:

• Pumping av rent vann eller regnvann.
• Pumping av sølevann og partikler med en kornstørrelse på maks. 5 mm.
  • Vanning.
• Ompumping og tømming av beholdere eller bassenger.

- Pumping av vann fra brønner.

— Bare for vanning.

• Tømming av regntønner eller sisterner.
- Med overholdelse av de tekniske dataene. (→Tekniske data)

Følgende restriksjoner gjelder for apparatet:

• Ikke egnet for saltvann.
- Pump aldri sølevann.
• Ikke egnet for drikkevann.
- Skal ikke koble til drikkevannsforsyningen.
- Skal ikke brukes kontinuerlig (f.eks. Som sirkulasjonspumpe).
- Skal ikke brukes for nærings- eller industriformål.

- Skal ikke brukes i forbindelse med kjemikalier, næringsmidler, lett brennbare eller eksplosive stoffer.

Installasjon og tilkobling

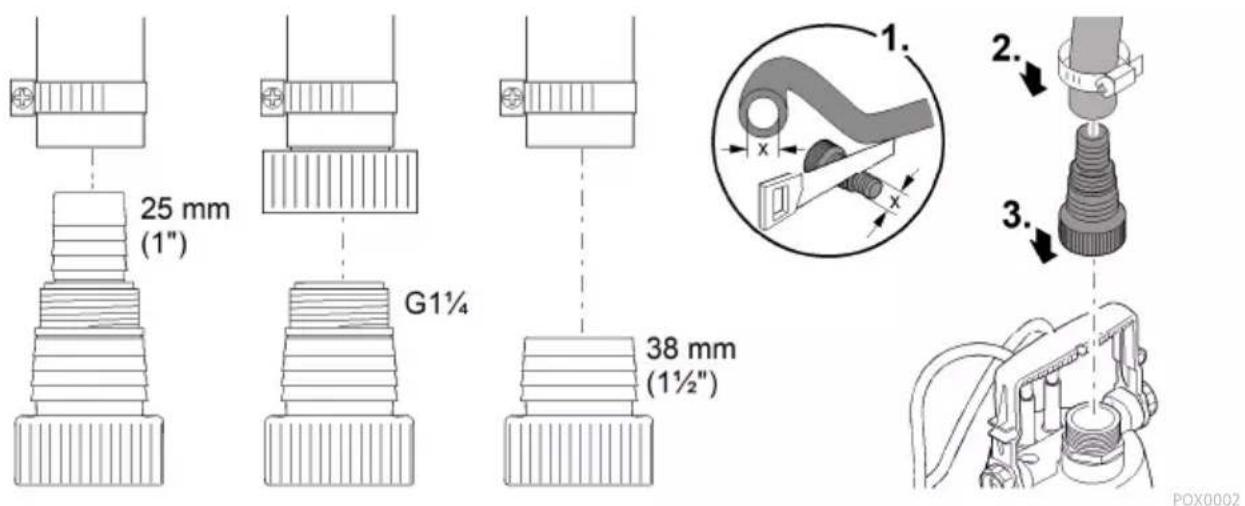

Koble til trykkslangen

Pumpeeffekten er optimal ved maksimal slangediameter.

Slik går du frem:

1. Tilpass slangemunnstykket til slangediameteren.
2. Koble slangen til slangemunnstykket.

— Sikre slangen med en slangeklemme.

1. Skru slangemunnstykket på pumpeutløpet.

25 mm (1") G1¼ 38 mm (1½") POX0002

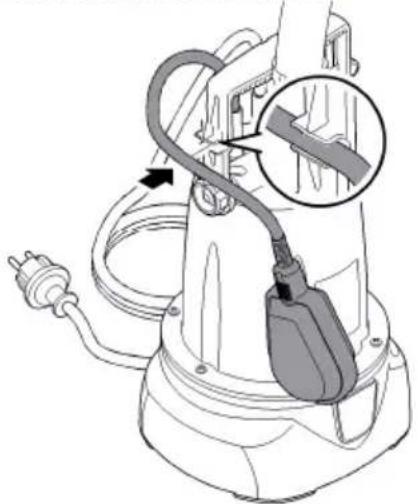

Automatisk drift ProMax ClearDrain 7000

Når vannet stiger løftes flottørbryteren opp til innkoblingspunktet er nådd og pumpen starter. Når vannstanden synker, synker flottørbryteren ned helt til utkoblingspunktet er nådd og pumpen kobles ut.

- Sett ledningen til flottørbryteren inn i ledningsholderen.

- Jo kortere ledningen mellom flottørbryteren og ledningsholderen er, desto lavere ligger innkoblingspunktet og desto høyere ligger utkoblingspunktet.

For feilfri funksjon bør ledningen mellom flottørbryteren og ledningsholderen være minst 100 mm lang.
Den minimale restvannhøyden kan bare nås i manuell drift.

ProMax ClearDrain 7000

Pumpen er kontinuerlig innkoblet når flottørbryteren står loddrett og ledningen henger nedover.

MERK

I manuell drift kan pumpen gå tørr. Under tørrkjøring er pumpen utsatt for større slitasje.

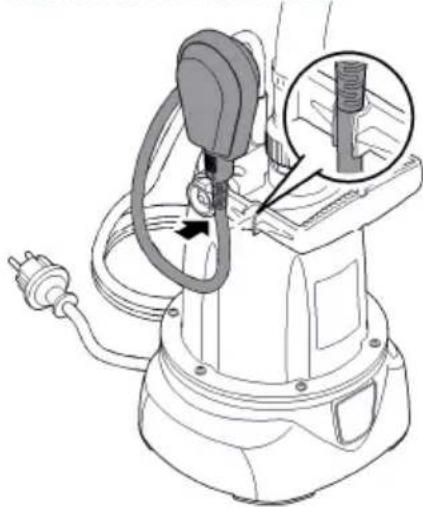

- Plasser håndtaket vannrett og trykk kabelen rett mot overgangen til flottørbryteren inn i ka-belfestet slik at flottørbryteren står loddrett.

ProMax ClearDrain 7000

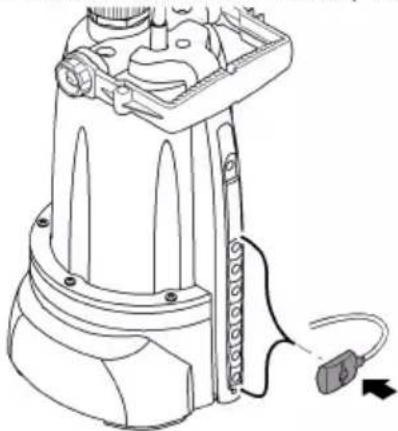

- Stikk sensoren inn i ønsket innkoblingsposisjon på sensorlisten.

ProMax ClearDrain 11000, 14000

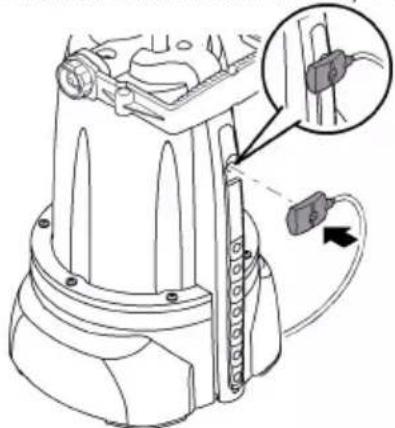

- Gjenta prosedyren: Stikk sensoren i øvre stilling på sensorlisten igjen.

ProMax ClearDrain 11000, 14000

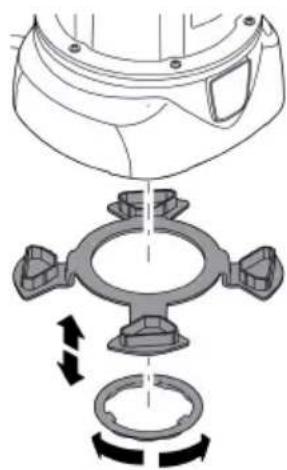

Justere restvannshøyden

Pumpen kan pumpe ned til en vannhøyde på fra 6 mm til 8 mm, eller til 1 mm.

- Restvannshøyde 6 ... 8 mm: Stikk på avstandsringen og sikre med låseringen (bajonettlås).

- Restvannshøyde ned til 1 mm (flateavsuging): Løsne sikringsringen (bajonettlåsen) og ta av avstandsringen.

i Flateavsuging er bare mulig i manuell drift.

• Plasser pumpen vannrett og stabilt i vannet.
• Fest et tau i håndtaket for å senke pumpen ned i en brønn eller sjakt. Løft ikke etter strømledningen.
• Still opp pumpen slik at smusspartikler med en størrelse >5 mm ikke kan suges inn og blokkere innsugingsåpningen. Om nødvendig må pumpen plasseres høyere.
  • ProMax ClearDrain 7000: Flottøren må alltid kunne bevege seg fritt.

Alvorlige personskader eller dødsfall kan forekomme ved strømstøt.

▶ Pumpen må ikke brukes hvis det oppholder seg personer i vannet.
Koble alle elektriske apparater som er i vannet fra strømnettet før du berører vannet.

MERK

Pumpen er ikke egnet for langvarig drift. Langvarig drift vil forkorte pumpens levetid tilsvarende.

Slå på apparatet

- Sett støpslet i stikkontakten.

• Pumpen er driftsklar.
• Pumpen starter så snart vannstanden när innkoblingshøyde.

Slå av apparatet

- Trekk ut kontakten.

- Etter utkobling kan restvannet strømme tilbake i sluket og ut gjennom innsugingsåpningen på pumpen.

i Skyll pumpen med rent vann etter bruk.

Rengjøring og vedlikehold

MERK

Ikke bruk noen aggressive rengjøringsmidler eller kjemiske løsemidler. Slike midler kan skade huset, redusere funksjonsevnen til apparatet og skade dyr, planter og miljø.

Rengjør apparatet helst med rent vann og en myk børste eller svamp; ved krevende smuss med hjelp av et anbefalt rengjøringsmiddel.

Rengjør apparatet ved behov, men minst 2 ganger årlig.

• Anbefalt rengjøringsmiddel ved hårdnakkede forkalkninger:
  — Pumperengjøringsmiddel PumpClean fra OASE.
  — Eddik- og klorfritt husholdningsrengjøringsmiddel.
• Skyll av alle deler grundig med klart vann etter rengjøring.

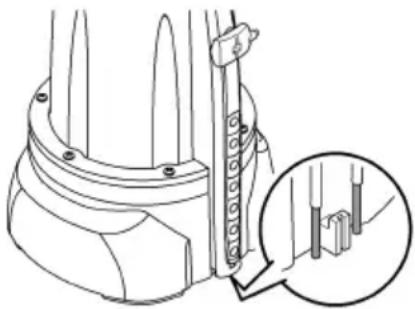

ProMax ClearDrain 11000, 14000

Metallkontakter registrerer minimumsvannstand og maksimumsvannstand. Pumpen slås av när minimumsvannstand nås i automatisk drift.

- Rengjør metallkontaktene regelmessig for at pumpen skal slå seg sikkert av og på.

• Rengjør apparatet grundig.
- Kontroller apparatet for skader og skift ev. ut skadde deler.
- Oppbevar apparatet tørt og frostfritt.
- Beskytt åpne pluggforbindelser mot fuktighet og smuss.
- Slange og tilkoblinger må tømmes så godt det er mulig.

Utbedrefeil

Pumpen starter ikke Strømtilførselen er brutt Kontroller sikringen og de elekt-riske stikkforbindelsene
Apparatet slås av etter kort bruks-tid	Overbelastningsvernet har slått av pumpen på grunn av overopphe-ting	Rengjør innsugingsåpningen og trykkslangenLa pumpen bli avkjølt
Pumpen går, men pumper ikke eller for lite	Trykkslangen er tett	Legg trykkslangen uten knekkKontroller utløpet, rengjør ved behov
	Innsugingsåpningen er tett	Rengjør innsugingsåpningen
	Luft i trykkslangen	Luft ut trykkslangen
	Hvis monter:Tilbakeslagsventilen i trykkslangener feilmontert eller tett	Monter tilbakeslagsventilen rik-tigRengjør tilbakeslagsventilen

Løpehjulet er blokkert eller slitt Kontakt OASE.
- Løpehjulet skal bare byttes av OASE-teknikere.

Tekniske data

ProMax ClearDrain 7000 11000 14000

Merkespenning V AC 230 230 230
Nominell frekvens Hz 50 50 50
Nominell effekt		W	375	650	950
Beskyttelsestype			IPX8	IPX8	IPX8
Tilkobling trykkside		-	G1 14	G1 14	G1 14
Minimal innkoblingshøyde / maksimal utkoblingshøyde		mm	470/180	25/3	25/3
Maksimal innkoblingshøyde / minimal utkoblingshøyde		mm	640/70	150/3	150/3
Minimumsvannstand ved igangsetting		mm	2	2	2
Kapasitet	maks	l/t	7500	11500	14500
Pumpehøyde	maks	m	7	8	12,5
Nedsenkingsdybde	maks	m	7	7	7
Slå av/på	Flottørbryter		●	-	-
	Sensor		-	●	●
Partikkelstørrelse	maks	mm	5	5	5
Strømledning	Lengde	m	10 10 10
Dimensjoner	Lengde	mm	193	193	193
	Bredde	mm	179	179	179
	Høyde	mm	352	393	393

Vekt

kg 4,7 6,4 7,7

Slitedeler

Følgende komponenter er slitedeler og må bare byttes av OASE-teknikere:

• Løpehjul

Kassering

MERK

▶ Apparatet må avhendes i henhold til gjeldende forskrifter via godkjent avfallsmottak.
▶ Ved spørsmål kan du ta kontakt med ditt lokale avfallsselskap. Der finner du informasjon om forskriftsmessig deponering av apparatet.
▶ Sørg for å gjøre apparatet ubrukelig ved å klippe over kablene.
