BEDIENUNGSANLEITUNG ProMax ClearDrain 11000 OASE

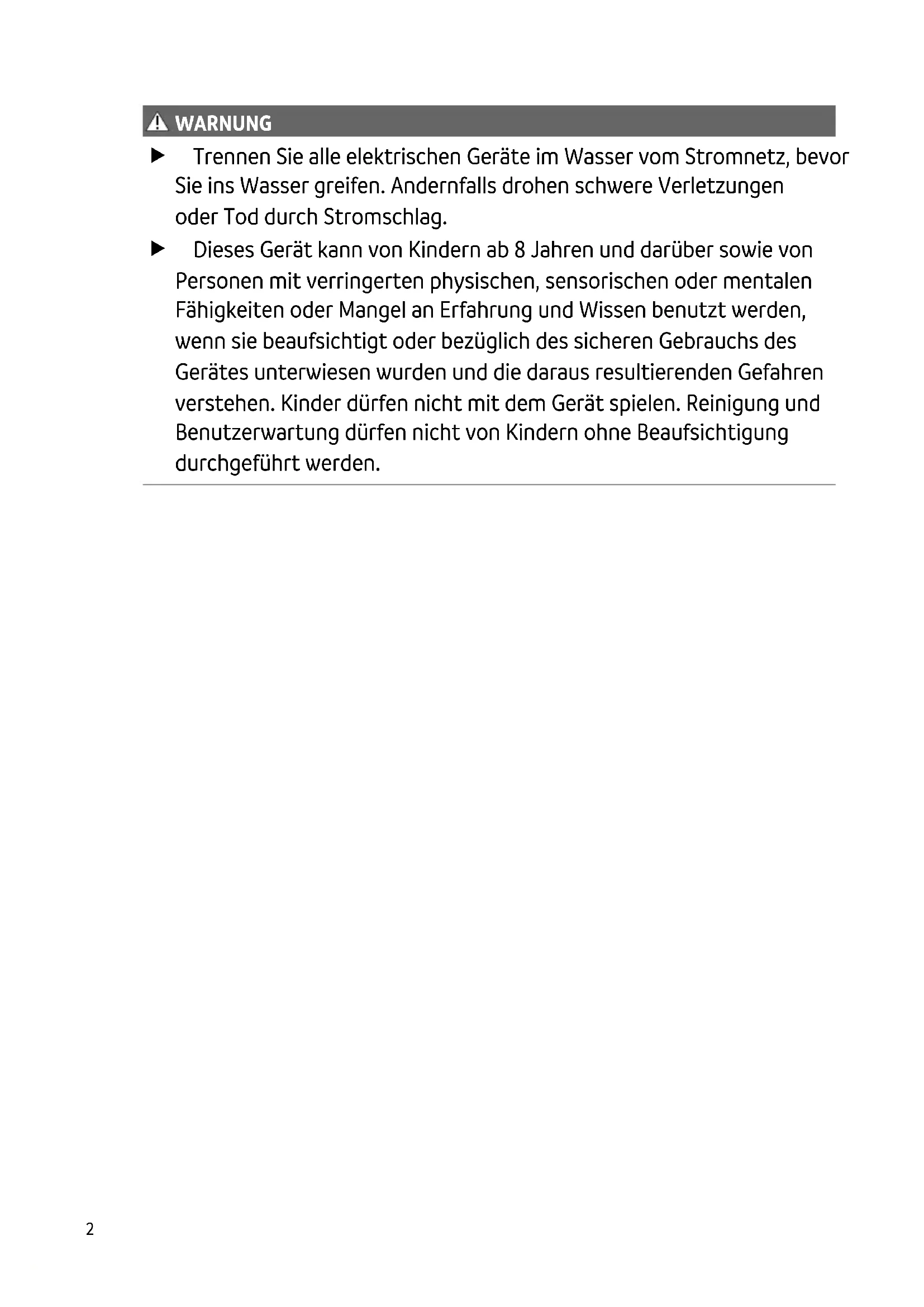

WARNUNG WARNUNG Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. Andernfalls drohen schwere Verletzungen oder Tod durch Stromschlag. Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.DE

Sicherheitshinweise Elektrischer Anschluss Für die Elektroinstallation im Außenbereich gelten spezielle Vorschriften. Die Elektroinstalla- tion darf nur von einer Elektrofachkraft ausgeführt werden. – Die Elektrofachkraft ist aufgrund ihrer fachlichen Ausbildung, Kenntnisse und Erfahrungen qualifiziert und darf Elektroinstallationen im Außenbereich durchführen. Sie kann mögliche Gefahren erkennen und beachtet die regionalen und nationalen Normen, Vorschriften und Bestimmungen. – Bei Fragen und Problemen wenden Sie sich an eine Elektrofachkraft. Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen. Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an. Das Gerät muss über eine Fehlerstrom-Schutzeinrichtung mit einem Bemessungsfehlerstrom von maxi- mal 30 mA abgesichert sein. Verlängerungsleitungen und Stromverteiler (z. B. Steckdosenleisten) müssen für die Verwen- dung im Freien geeignet sein (spritzwassergeschützt). Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit. Sicherer Betrieb Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind. Tragen oder ziehen Sie das Gerät nicht an der elektrischen Leitung. Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand dar- über fallen kann. Nehmen Sie niemals technische Änderungen am Gerät vor. Führen Sie nur die Arbeiten am Gerät durch, die in dieser Anleitung beschrieben sind. Verwenden Sie nur Original-Ersatzteile und -Zubehör.4 Produktbeschreibung Übersicht POX0001 ProMax ClearDrain 7000 11000, 14000 1 Griff, verstellbar

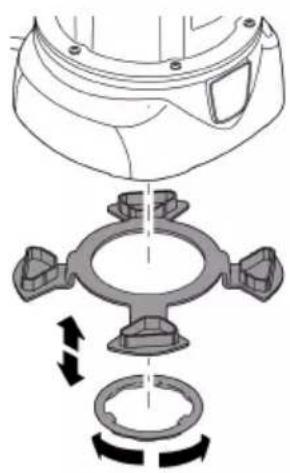

2 Abstandsring zur Einstellung der Restwasserhöhe

3 Pumpenfuß 4 Netzanschlussleitung

5 Stufenschlauchtülle

6 Anschluss Druckseite G1¼

8 Sensor, erfasst den Wasserstand und schaltet die Pumpe ein

9 Steckplätze Sensor, Einstellung der Einschalthöhe –

10 Metallkontakte, erfassen den minimalen Wasserstand –

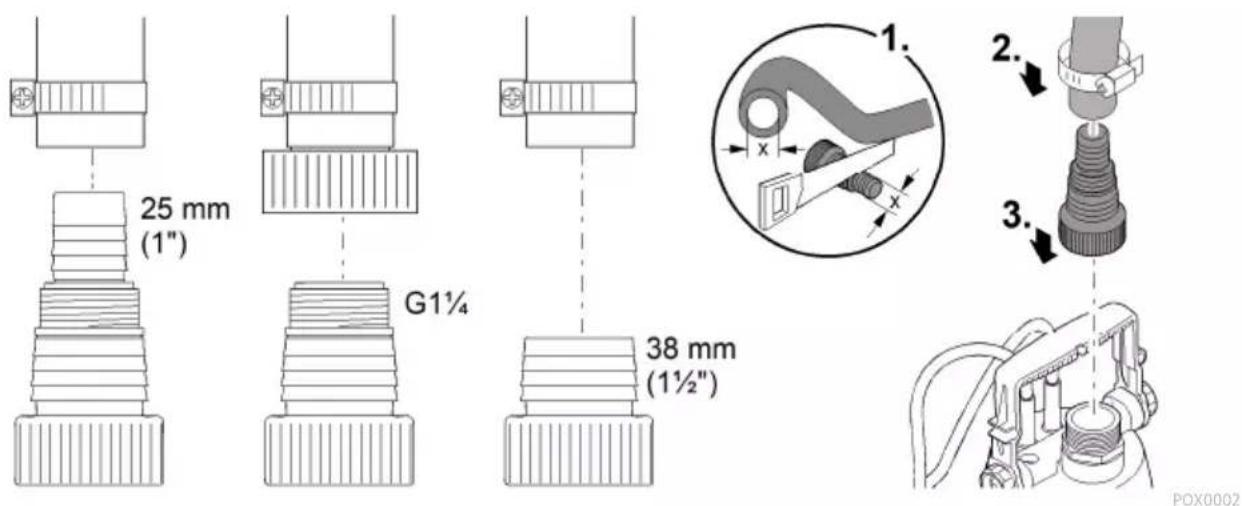

Bestimmungsgemäße Verwendung Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt: Fördern von klarem Wasser oder Regenwasser. Fördern von Schmutzwasser und Partikeln mit max. 5 mm Korngröße. Bewässern und Gießen. Um- und Auspumpen von Behältern oder Becken. Wasserentnahme aus Brunnen. – Nur zum Bewässern und Gießen! Wasserentnahme aus Regentonnen oder Zisternen. Unter Einhaltung der technischen Daten. (→ Technische Daten) Für das Gerät gelten folgende Einschränkungen: Nicht geeignet für Salzwasser. Niemals Schmutzwasser fördern. Nicht geeignet für Trinkwasser. Nicht an die Trinkwasserversorgung anschließen. Nicht im Langzeitbetrieb (z. B. Dauerumwälzbetrieb im Teich) verwenden. Nicht für gewerbliche oder industrielle Zwecke verwenden. Nicht in Verbindung mit Chemikalien, Lebensmitteln, leicht brennbaren oder explosiven Stof- fen einsetzen. Aufstellen und Anschließen Druckschlauch anschließen Die Förderleistung ist optimal bei größtmöglichem Schlauchinnendurchmesser. So gehen Sie vor:

1. Stufenschlauchtülle an den Schlauchdurchmesser anpassen.

2. Stufenschlauchtülle auf den Anschluss der Druckseite schrauben.

3. Druckschlauch mit der Stufenschlauchtülle verbinden.

– Den Druckschlauch mit einer Schlauchschelle sichern. POX00026 Automatischer Betrieb ProMax ClearDrain 7000 Steigendes Wasser hebt den Schwimmerschalter bis der Einschaltpunkt erreicht ist und die Pumpe einschaltet. Bei fallendem Wasserstand senkt sich der Schwimmerschalter bis der Ausschaltpunkt erreicht ist und die Pumpe ausschaltet. Kabel des Schwimmerschalters in die Kabelhalterung drücken. – Je kürzer das Kabel zwischen Schwimmerschalter und Kabelhalterung ist, desto niedriger liegt der Einschaltpunkt und desto höher liegt der Ausschaltpunkt. Für die fehlerfreie Funktion mindestens 100 mm Kabellänge zwischen Schwimmerschalter und Kabelhalterung einhalten. Die minimale Restwasserhöhe wird nur im manuellen Betrieb erreicht. POX0004DE

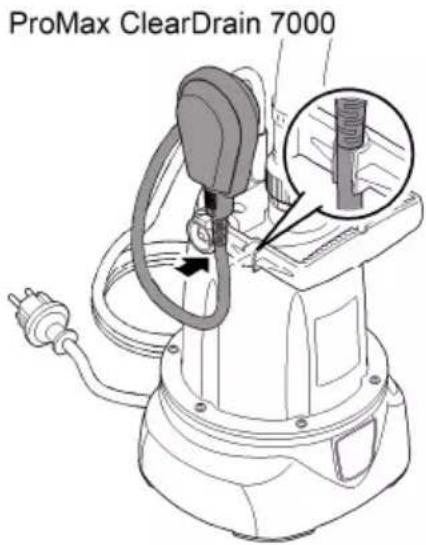

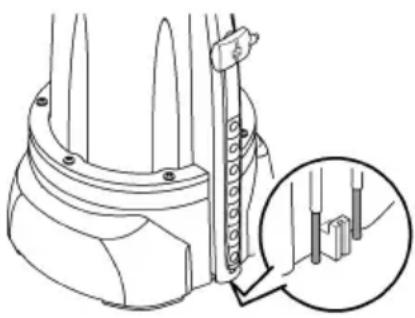

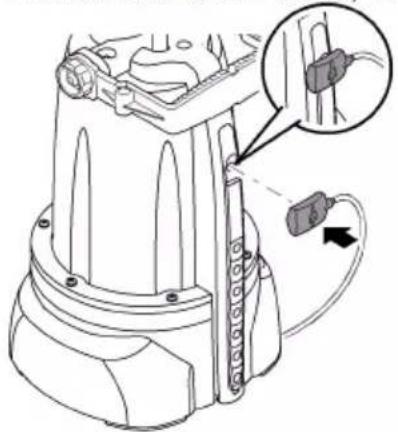

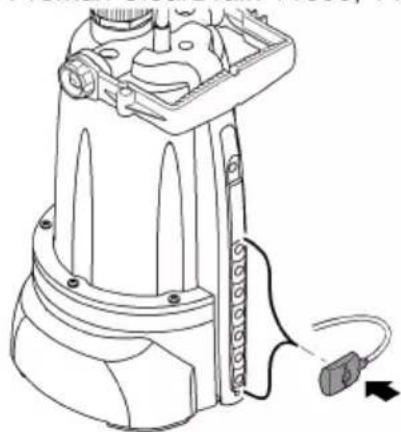

Manueller Betrieb ProMax ClearDrain 7000 Die Pumpe ist ständig eingeschaltet, wenn der Schwimmerschalter in vertikaler Position steht und das Kabel nach unten zeigt. HINWEIS Im manuellen Betrieb kann die Pumpe trocken laufen. Im Trockenlauf unterliegt die Pumpe einem erhöhten Verschleiß. Schalten Sie die Pumpe aus, wenn der minimale Wasserstand erreicht ist. Griff in die waagerechte Position stellen und das Kabel direkt am Übergang zum Schwimmer- schalter so in die Kabelhalterung drücken, dass der Schwimmerschalter senkrecht steht. POX0005 Automatischer Betrieb ProMax ClearDrain 11000, 14000 Die Pumpe schaltet ein, wenn das steigende Wasser den Sensor erreicht. Metallkontakte in der Sensorleiste unten erfassen den minimalen Wasserstand (Ausschaltpunkt). Wenn der minimale Wasserstand erreicht ist, schaltet die Pumpe aus. Sensor in die gewünschte Einschaltposition auf der Sensorleiste stecken. POX00078 Manueller Betrieb ProMax ClearDrain 11000, 14000 Die Pumpe schaltet ein, wenn der Sensor auf der Sensorleiste in die oberste Position gesteckt wird. Die Metallkontakte in der Sensorleiste unten erfassen den minimalen Wasserstand (Ausschalt- punkt). Ist der minimale Wasserstand erreicht, schaltet die Pumpe mit einer kurzen Verzögerung aus. Vorgang wiederholen: Den Sensor auf der Sensorleiste erneut in die oberste Position stecken. POX0006 Restwasserhöhe einstellen Die Pumpe kann bis auf eine Wasserhöhe von 6 mm bis 8 mm oder bis 1 mm abpumpen. Restwasserhöhe 6 … 8 mm: Abstandsring aufstecken und mit Haltering sichern (Bajonettver- schluss). Restwasserhöhe bis 1 mm (Flachabsaugung): Haltering lösen (Bajonettverschluss) und Ab- standsring entnehmen. Die Flachabsaugung ist nur im manuellen Betrieb möglich. POX0012DE

Pumpe aufstellen Pumpe waagerecht und standsicher im Wasser aufstellen. Zum Herablassen in einen Brunnen oder Schacht ein Seil am Griff befestigen. Nicht am Netzan- schlusskabel tragen. Pumpe so aufstellen, dass Schmutzpartikel mit einer Größe >5 mm nicht angesaugt werden und die Ansaugöffnung blockieren. Falls erforderlich, die Pumpe erhöht aufstellen. ProMax ClearDrain 7000: Der Schwimmerschalter muss sich stets frei bewegen können. POX0003 Betrieb WARNUNG Schwere Verletzungen oder Tod durch Stromschlag sind möglich. Betreiben Sie die Pumpe nur, wenn sich keine Personen im Wasser aufhalten. Trennen Sie alle elektrischen Geräte im Wasser vom Stromnetz, bevor Sie ins Wasser greifen. HINWEIS Die Pumpe ist für den Langzeitbetrieb nicht geeignet. Im Langzeitbetrieb wird die Lebensdauer der Pumpe entsprechend verkürzt. Gerät einschalten Netzstecker in die Steckdose stecken. – Die Pumpe ist betriebsbereit. – Die Pumpe läuft an, sobald der Wasserstand die Einschalthöhe erreicht hat. Gerät ausschalten Netzstecker ziehen. – Nach dem Ausschalten kann das Restwasser im Schlauch zurückfließen und durch die An- saugöffnung der Pumpe austreten. Spülen Sie die Pumpe nach dem Einsatz mit klarem Wasser.10 Reinigung und Wartung HINWEIS Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel kön- nen das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tie- ren, Pflanzen und der Umwelt. Reinigen Sie das Gerät möglichst mit klarem Wasser und einer weichen Bürste oder einem Schwamm; bei hartnäckigen Verschmutzungen unter Zuhilfenahme der empfohlenen Reini- gungsmittel. Reinigen Sie das Gerät nach Bedarf, aber mindestens 2-mal jährlich. Empfohlene Reinigungsmittel bei hartnäckigen Verkalkungen: – Pumpenreiniger PumpClean von OASE. – Essig- und chlorfreien Haushaltsreiniger. Nach dem Reinigen alle Teile mit klarem Wasser gründlich abspülen. ProMax ClearDrain 11000, 14000 Metallkontakte erfassen den minimalen und maximalen Wasserstand. Wird im Automatikbetrieb der minimale Wasserstand erreicht, schaltet die Pumpe aus. Metallkontakte regelmäßig reinigen, damit die Pumpe sicher ein- und ausschaltet. POX0122 Lagern/Überwintern Das Gerät ist nicht frostsicher und muss bei zu erwartendem Frost deinstalliert und eingelagert werden. So lagern Sie das Gerät richtig: Reinigen Sie das Gerät gründlich. Prüfen Sie das Gerät auf Beschädigungen und ersetzen Sie ggf. beschädigte Teile. Gerät trocken und frostfrei lagern. Offene Steckverbindungen vor Feuchtigkeit und Verschmutzung schützen. Schläuche und Anschlüsse soweit wie möglich entleeren.DE

Störungsbeseitigung Störung Ursache Abhilfe Pumpe läuft nicht an Stromversorgung unterbrochen Sicherung und elektrische Steck- verbindungen prüfen Metallkontakte verschmutzt Metallkontakte reinigen Pumpe schaltet nach kurzer Lauf- zeit ab Überlastschutz hat die Pumpe we- gen Überhitzung abgeschaltet Ansaugöffnung und Druck- schlauch reinigen Pumpe abkühlen lassen Pumpe schaltet nicht ab Metallkontakte verschmutzt Metallkontakte reinigen Pumpe läuft, fördert aber nicht oder fördert ungenügend Druckschlauch verschlossen Druckschlauch knickfrei verle- gen Auslauf prüfen und ggf. reinigen Ansaugöffnung verstopft Ansaugöffnung reinigen Luft im Druckschlauch Druckschlauch entlüften Falls vorhanden: Rückschlagklappe im Druck- schlauch falsch eingebaut oder verstopft

Rückschlagklappe richtig ein- bauen Rückschlagklappe reinigen Laufrad defekt oder verschlissen OASE kontaktieren. Das Laufrad darf nur vom Oase- Service ersetzt werden.12 Technische Daten ProMax ClearDrain 7000 11000 14000 Bemessungsspannung V AC 230 230 230 Bemessungsfrequenz Hz 50 50 50 Bemessungsleistung W 375 650 950 Schutzart IPX8 IPX8 IPX8 Anschluss Druckseite – G1¼ G1¼ G1¼ Minimale Einschalthöhe / maximale Ausschalthöhe mm 470/180 25/3 25/3 Maximale Einschalthöhe / minimale Ausschalthöhe mm 640/70 150/3 150/3 Minimaler Wasserstand bei Inbetriebnahme mm 2 2 2 Fördermenge maximal l/h 7500 11500 14500 Förderhöhe maximal m 7 8 12,5 Tauchtiefe maximal m 7 7 7 Einschalten/Ausschalten Schwimmerschalter

Korngröße maximal mm 5 5 5 Netzanschlussleitung Länge m 10 10 10 Abmessungen Länge mm 193 193 193 Breite mm 179 179 179 Höhe mm 352 393 393 Gewicht kg 4,7 6,4 7,7 Verschleißteile Folgende Komponenten sind Verschleißteile und dürfen nur vom OASE-Service ersetzt werden: Laufrad Entsorgung HINWEIS Dieses Gerät darf nicht als Hausmüll entsorgt werden. Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem. Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Infor- mationen über die ordnungsgemäße Entsorgung des Geräts. Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.EN
