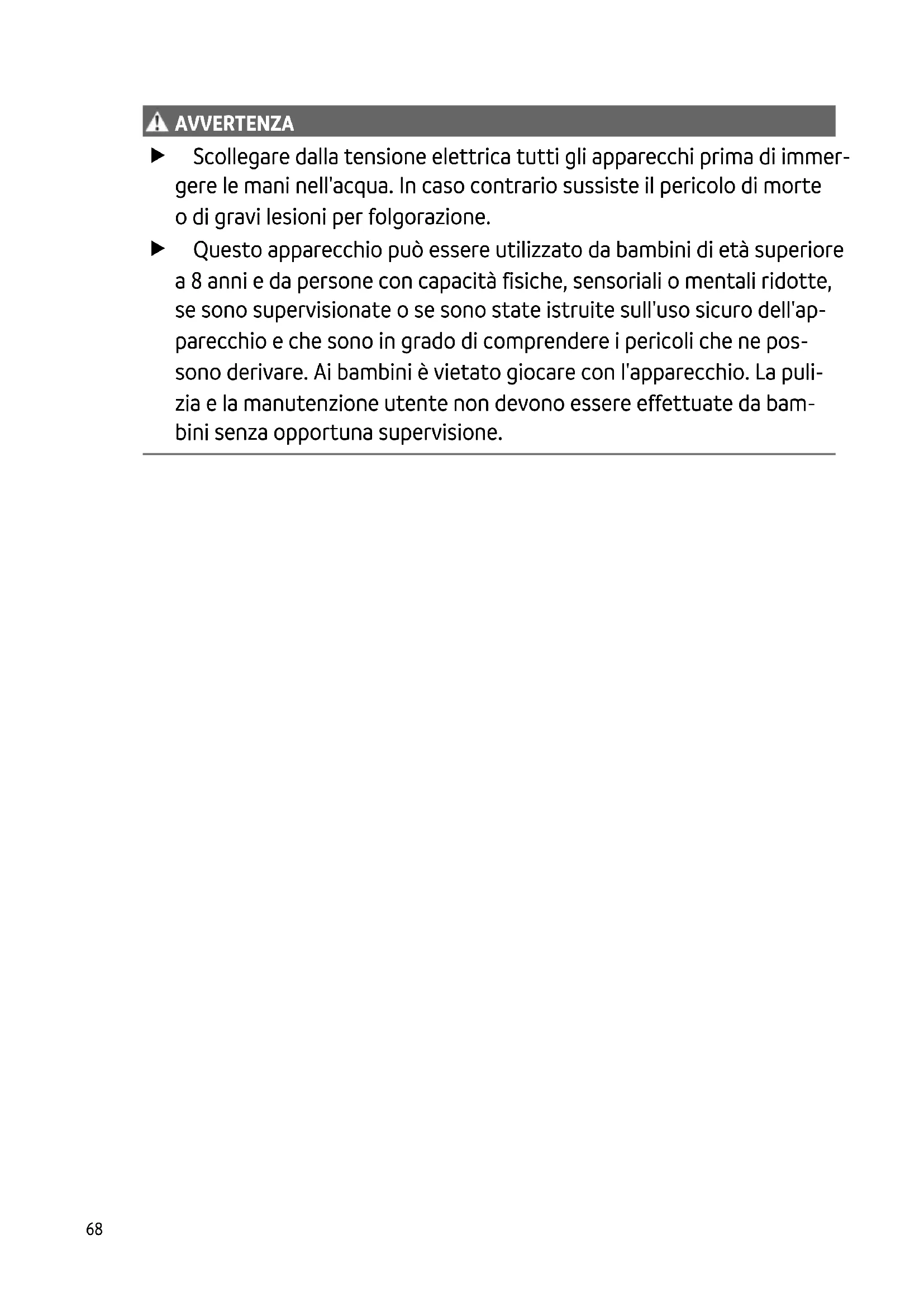

AVVISO AVVERTENZA Scollegare dalla tensione elettrica tutti gli apparecchi prima di immer- gere le mani nell'acqua. In caso contrario sussiste il pericolo di morte o di gravi lesioni per folgorazione. Questo apparecchio può essere utilizzato da bambini di età superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte, se sono supervisionate o se sono state istruite sull'uso sicuro dell'ap- parecchio e che sono in grado di comprendere i pericoli che ne pos- sono derivare. Ai bambini è vietato giocare con l'apparecchio. La puli- zia e la manutenzione utente non devono essere effettuate da bam- bini senza opportuna supervisione.IT

Avvertenze di sicurezza Allacciamento elettrico Per l'installazione elettrica all'aperto si applicano disposizioni speciali. L’installazione elettrica deve essere eseguita da un elettricista specializzato. – L'elettricista è qualificato in base a formazione tecnica, conoscenze ed esperienza ed è auto- rizzato a eseguire installazioni elettriche nelle aree esterne. Egli è in grado di riconoscere i possibili pericoli e rispettare le norme, le disposizioni e i regolamenti regionali e nazionali. – Rivolgersi a un elettricista specializzato in caso di domande e problemi. Eseguire l'allacciamento solo se i dati elettrici dell'apparecchio e dell'alimentazione elettrica coincidono. Collegare l'apparecchio solo a una presa installata secondo le norme. L'apparecchio deve es- sere protetto con un interruttore differenziale con una corrente di guasto di max. 30 mA. I cavi di prolungamento e distributori di corrente (ad es. prese multiple) devono essere adatti per l'impiego all'aperto (protetti contro gli spruzzi d'acqua). Proteggere spine e prese aperte contro l'umidità. Funzionamento sicuro Non utilizzare l'apparecchio se i cavi elettrici o l'alloggiamento sono danneggiati. Non trasportare o trascinare l'apparecchio afferrando il cavo di alimentazione. Posare i cavi al riparo da danni e in maniera tale che nessuno possa inciamparvi. Non apportate mai modifiche tecniche all'apparecchio. Eseguire sull'apparecchio solo le operazioni descritte nelle presenti istruzioni. Utilizzare solo solo parti di ricambio e accessori originali.70 Descrizione del prodotto Prospetto POX0001 ProMax ClearDrain 7000 11000, 14000 1 Maniglia, regolabile

2 Anello distanziatore per la regolazione dell'altezza d'acqua residua

3 Piede della pompa 4 Cavo di alimentazione elettrica

6 Collegamento lato mandata G1¼

8 Sensore, rileva il livello dell'acqua e accende la pompa. –

9 Innesti sensore, impostazione dell'altezza di accensione –

10 Contatti in metallo, rilevano il livello d'acqua minimo. –

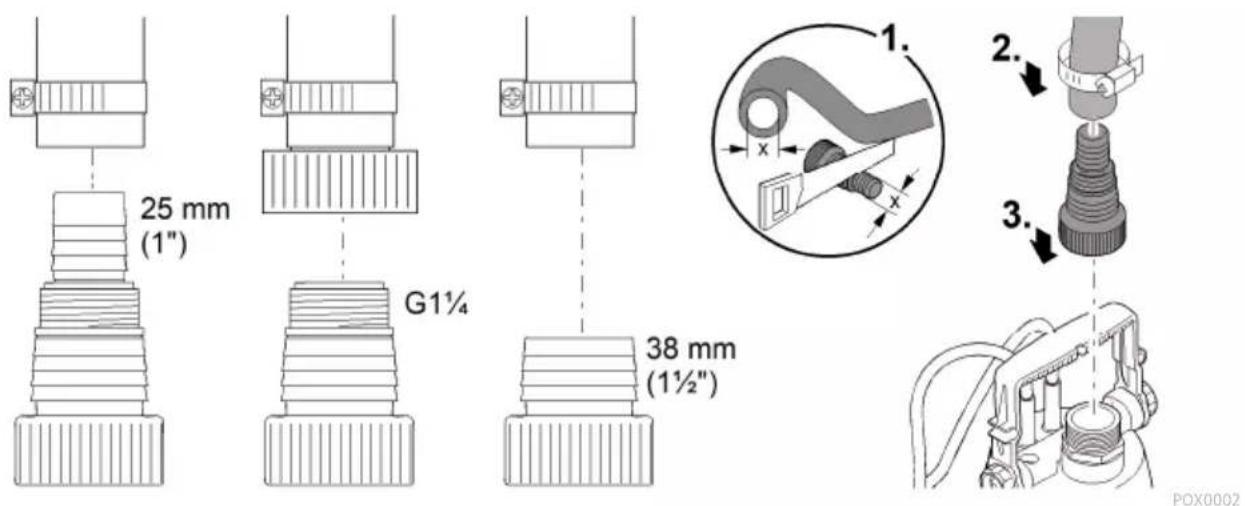

Impiego ammesso Utilizzare il prodotto descritto nelle presenti istruzioni esclusivamente come segue: Convogliamento di acqua limpida o di acqua piovana. Convogliamento di acqua sporca e di particelle di grandezza massima di 5 mm. Irrorazione ed annaffiatura Travaso e svuotamento di recipienti o vasche. Prelievo di acqua dal pozzo. – Solo per irrorazione ed annaffiatura! Prelievo di acqua da recipienti o cisterne di acqua piovana. Rispettando i dati tecnici. (→ Dati tecnici) Per l'apparecchio valgono le seguenti restrizioni: Non idoneo all'acqua salata. Non convogliare mai acqua sporca. Non idoneo per acqua potabile. Non allacciare all'impianto di acqua potabile. Non usare in funzionamento continuato (ad es. per il ricircolo di acqua in stagni). Non utilizzarlo per scopi commerciali o industriali. Non utilizzarlo unitamente a prodotti chimici, generi alimentari, sostanze facilmente infiam- mabili o esplosive. Installazione e allacciamento Collegamento del tubo di mandata La portata è ottimale con un diametro interno del tubo flessibile il più grande possibile. Procedere nel modo seguente:

1. Adattare l'adattatore graduato al diametro del tubo flessibile.

2. Collegare il tubo flessibile con il manicotto di raccordo a gradini.

– Fissare il tubo flessibile con una fascetta stringitubi.

3. Avvitare il manicotto di raccordo a gradini sull'uscita.

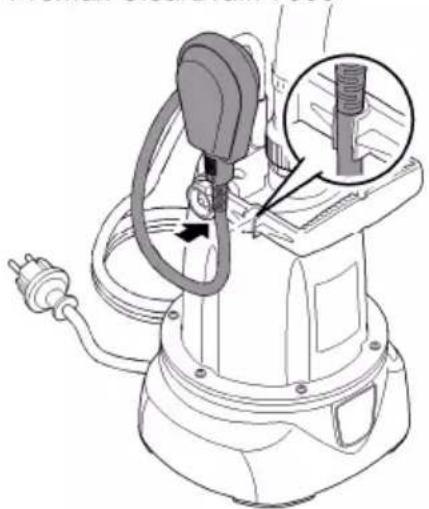

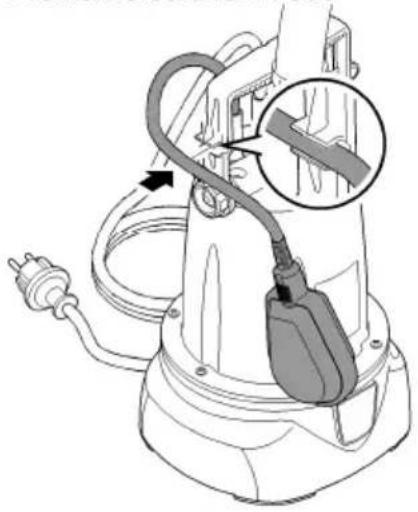

POX000272 Funzionamento automatico ProMax ClearDrain 7000 L'acqua in salita solleva l'interruttore a galleggiante sino a raggiungere il punto di accensione e ad accendere la pompa. Quando l'acqua scende, l'interruttore a galleggiante scende sino a raggiungere il punto di spegni- mento e a spegnere la pompa. Premere il cavo dell'interruttore a galleggiante nel supporto del cavo. – Più il cavo fra l'interruttore a galleggiante e il supporto del cavo è corto, più è basso il punto di accensione e più è alto il punto di spegnimento. Per un funzionamento regolare, rispettare una lunghezza del cavo di almeno 100 mm fra l'in- terruttore a galleggiante e il supporto del cavo. L'altezza minima di acqua residua viene raggiunta solo in esercizio manuale. POX 0004IT

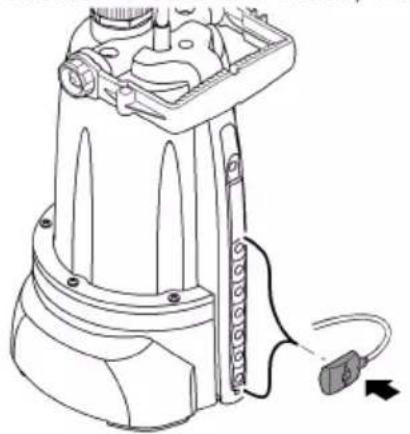

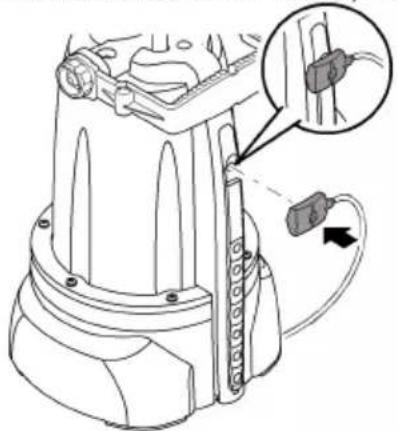

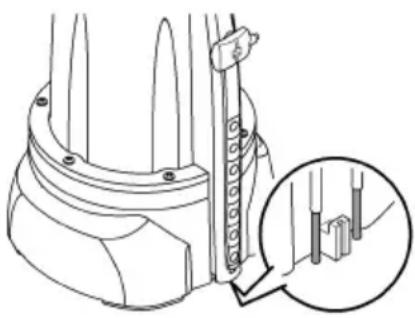

Funzionamento manuale ProMax ClearDrain 7000 La pompa è sempre accesa se l'interruttore a galleggiante si trova in posizione verticale e se il cavo pende in basso. NOTA In esercizio manuale la pompa potrebbe funzionare a secco. In caso di funzionamento a secco, la pompa si usura notevolmente. Spegnere la pompa non appena viene raggiunto il livello di acqua minimo. Portare la manopola in posizione orizzontale e premere il cavo nel supporto direttamente al passaggio verso l'interruttore a galleggiante in maniera che l'interruttore a galleggiante ri- manga diritto. POX0005 Funzionamento automatico ProMax ClearDrain 11000, 14000 La pompa si accende se l'acqua che sale raggiunge il sensore. I contatti in metallo presenti nella barra sensore inferiore acquisiscono il livello di acqua minimo (punto di spegnimento). Una volta raggiunto il livello d'acqua minimo, la pompa si spegne. Innestare il sensore nella posizione di accensione desiderata sulla barra sensore. POX000774 Funzionamento manuale ProMax ClearDrain 11000, 14000 La pompa si accende quando il sensore sulla barra sensore viene inserito nella posizione più alta. I contatti in metallo presenti in basso nella barra sensore rilevano il livello di acqua minimo (punto di spegnimento). Una volta raggiunto il livello d’acqua minimo, la pompa si spegne con un breve ritardo. Ripetere la procedura: inserire di nuovo il sensore sulla barra sensore nella posizione più alta. POX

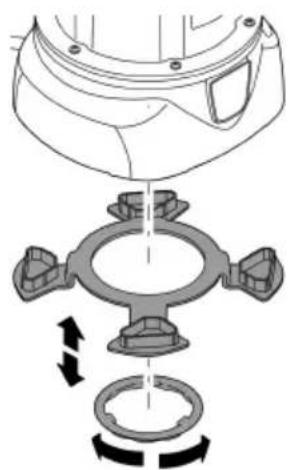

Regolazione dell'altezza dell'acqua residua La pompa è in grado di convogliare sino ad un'altezza dell'acqua da 6 a 8 mm o sino a 1 mm. Altezza d'acqua residua 6 … 8 mm: Infilare sopra l'anello distanziatore e fissarlo con l'anello di fissaggio (chiusura a baionetta). Altezza d'acqua residua sino ad 1 mm (aspirazione in piano): allentare l'anello di fissaggio (chiu- sura a baionetta) e togliere l'anello distanziatore. L'aspirazione in piano è possibile solamente in esercizio manuale. POX0012IT

Posa della pompa Posare la pompa in acqua, in posizione orizzontale e stabile. Per calarla in un pozzo o in un pozzetto, fissare una fune alla manopola. Non tenere la pompa per il cavo di alimentazione. Posare la pompa in maniera tale che le particelle di sporco di grandezza >5 mm non vengano aspirate. Se necessario, posare la pompa in posizione rialzata. ProMax ClearDrain 7000: L'interruttore a galleggiante deve potersi sempre muovere libera- mente. POX0003 Funzionamento AVVERTENZA Sussiste il pericolo di gravi lesioni o di morte per folgorazione. Utilizzare la pompa solo se nessuno è presente nell'acqua. Scollegare dalla tensione elettrica tutti gli apparecchi prima di immergere le mani nell'acqua. NOTA La pompa non è adatta per l’esercizio prolungato. Con esercizio prolungato la durata della pompa si riduce in proporzione. Avviare l'apparecchio Innestare la spina elettrica nella presa. – La pompa è operativa. – La pompa si accende non appena il livello dell'acqua ha raggiunto l'altezza di accensione. Spegnimento dell'apparecchio Staccare la spina elettrica. – Dopo lo spegnimento è possibile che dell'acqua residua refluisca nel tubo flessibile e che fuoriesca dall'apertura di aspirazione della pompa. Dopo l’impiego sciacquate la pompa con acqua pulita.76 Pulizia e manutenzione NOTA Non utilizzare detergenti aggressivi o soluzioni chimiche. Questi agenti possono danneggiare l'al- loggiamento, compromettere la funzionalità dell’apparecchio e sono dannosi per animali, piante e ambiente. Pulire l’apparecchio possibilmente con acqua limpida e una spazzola morbida o una spugna; per lo sporco più difficile ricorrere al detergente consigliato. Pulire l'apparecchio quando necessario, ma almeno 2 volte all'anno. Detergenti consigliati per calcificazioni resistenti: – Detergente PumpClean OASE. – Detergente per uso domestico senza aceto e cloro. Una volta puliti tutti i componenti, risciacquare accuratamente con acqua limpida. ProMax ClearDrain 11000, 14000 I contatti in metallo acquisiscono il livello d'acqua minimo e massimo. Se in esercizio automatico viene raggiunto il livello di acqua minimo, la pompa si spegne. Pulire regolarmente i contatti in metallo, in maniera che la pompa si accenda e si spenga in maniera sicura. POX0122 Immagazzinaggio/Invernaggio L'apparecchio non è a prova di gelo e quindi deve essere smontato e immagazzinato se si pre- vede l'arrivo del gelo. Immagazzinare correttamente l'apparecchio procedendo nel modo seguente: Pulire accuratamente l'apparecchio. Controllare se l'apparecchio presenta danni e sostituire le parti eventualmente danneggiate. Immagazzinare l'apparecchio in un luogo asciutto e al riparo dal gelo. Proteggere i collegamenti elettrici aperti contro l'umidità e lo sporco. Svuotare il più possibile i tubi flessibili e i raccordi.IT

Eliminazione di anomalie Anomalia Causa Intervento La pompa non si avvia Alimentazione elettrica interrotta Controllare il fusibile e i collega- menti elettrici a spina. La pompa si arresta dopo un breve tempo di funzionamento. La protezione da sovraccarico ha spento la pompa a causa di surri- scaldamento. Pulire l'apertura di aspirazione e il tubo di mandata. Lasciare raffreddare la pompa. La pompa funziona ma non convo- glia o la portata non è sufficiente. Tubo di mandata chiuso Posare il tubo di mandata senza creare piegature. Controllare ed ev. pulire l'uscita. Apertura di aspirazione intasata Pulire l'apertura di aspirazione. Aria nel tubo di mandata Sfiatare il tubo di mandata Se presente: Valvola di non ritorno montata male nel tubo di mandata o inta- sata Montare correttamente la val- vola di non ritorno. Pulire la valvola di ritegno Girante difettosa o usurata Contattare OASE. La girante deve essere sostituita esclusivamente dal servizio di assistenza Oase.78 Dati tecnici ProMax ClearDrain 7000 11000 14000 Tensione di taratura V CA 230 230 230 Frequenza di dimensionamento Hz 50 50 50 Potenza di dimensionamento W 375 650 950 Grado di protezione IPX8 IPX8 IPX8 Collegamento lato mandata – G1¼ G1¼ G1¼ Altezza di accensione minima / altezza di spegnimento massima mm 470/180 25/3 25/3 Altezza di accensione massima / altezza di spegni- mento minima mm 640/70 150/3 150/3 Livello acqua minimo alla messa in funzione mm 2 2 2 Portata massima l/h 7500 11500 14500 Prevalenza massima m 7 8 12,5 Profondità d'immersione massima m 7 7 7 Avviamento / Spegnimento Galleggiante

Grandezza di grano massima mm 5 5 5 Cavo di alimentazione elet- trica lunghezza m 10 10 10 Dimensioni lunghezza mm 193 193 193 Larghezza mm 179 179 179 Altezza mm 352 393 393 Peso kg 4,7 6,4 7,7 Pezzi soggetti a usura I seguenti componenti sono pezzi di consumo e devono essere sostituiti esclusivamente dal ser- vizio di assistenza OASE: Girante Smaltimento NOTA Non smaltire questo apparecchio gettandolo nei rifiuti domestici! Smaltire l’apparecchio solo attraverso l'apposito sistema di ritiro. In caso di domande rivolgersi all’azienda locale di smaltimento dei rifiuti. Qui si possono rice- vere informazioni sul corretto smaltimento dell’apparecchio. Dopo l’utilizzo rendere inutilizzabile l'apparecchio tagliando i cavi.DA
