MANUAL DE USUARIO ProMax ClearDrain 11000 OASE

ES Instrucciones de usc

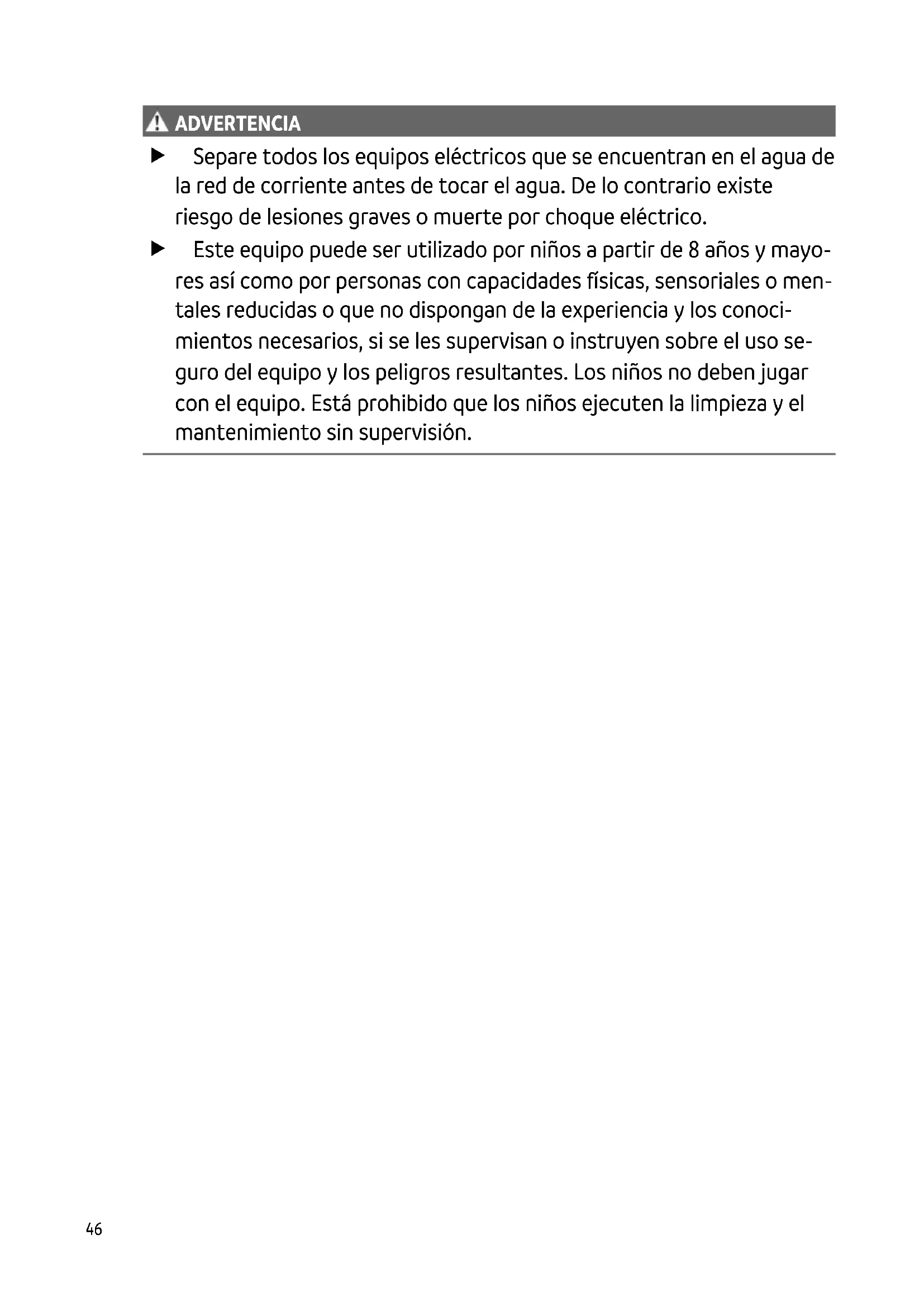

▶ Separe todos los equipos eléctricos que se encuentran en el agua de la red de corriente antes de tocar el agua. De lo contrario existe riesgo de lesiones graves o muerte por choque eléctrico.
Este equipo puede ser utilizado por niños a partir de 8 años y mayores así como por personas con capacidades físicas, sensoriales o mentales reducidas o que no dispongan de la experiencia y los conocimientos necesarios, si se les supervisan o instruyen sobre el uso seguro del equipo y los peligros resultantes. Los niños no deben jugar con el equipo. Está prohibido que los niños ejecuten la limpieza y el mantenimiento sin supervisión.

Indicaciones de seguridad

Conexión eléctrica

• Para la instalación eléctrica en el exterior se aplican prescripciones especiales. Sólo un electricista especializado puede ejecutar la instalación eléctrica.

• El electricista especializado está cualificado por su formación profesional, conocimientos y experiencias, y facultado para realizar instalaciones eléctricas en el exterior. El electricista especializado puede reconocer posibles peligros y cumple las normas, prescripciones y disposiciones regionales y nacionales.
  — En caso de preguntas y problemas póngase en contacto con un electricista especializado.

• Conecte el equipo sólo cuando los datos eléctricos del equipo coinciden con los datos de la alimentación de corriente.

• Conecte el equipo sólo a un tomacorriente instalado correctamente. El equipo tiene que estar protegido con un dispositivo de protección contra corriente de fuga máxima de 30 mA.
• Las líneas de prolongación y distribuidores de corriente (p. ej. enchufes múltiples) deben ser apropiados para el empleo a la intemperie (protegido contra salpicaduras de agua).
• Proteja los enchufes y conectores abiertos de la humedad.

Funcionamiento seguro

• No emplee el equipo cuando las líneas eléctricas o la caja están dañadas.
• No transporte ni tire el equipo por la línea eléctrica.
• Tienda las líneas de forma que estén protegidas contra daños y lesiones por tropiezo de personas.
• No realice nunca modificaciones técnicas en el equipo.
• Ejecute en el equipo sólo los trabajos descritos en estas instrucciones.
• Emplee sólo piezas de recambio originales y accesorios originales.

Descripción del producto

Vista sumaria

ProMax ClearDrain 7000

1 Mango, regulable	●	●
2 Anillo separador para ajustar la altura del agua residual	●	●
3 Pie de la bomba
4 Línea de conexión de red	●	●
5 Boquilla de manguera escalonada	●	●
6 Conexión lado de presión G 114	●	●
7 Interruptor de flotador	●	-
8 El sensor registra el nivel de agua y conecta la bomba. -		●
9 Puestos de enchufe del sensor, ajuste de la altura de conexión	-	●

10 Los contactos de metal registran el nivel de agua mínimo. -

Uso conforme a lo prescrito

Emplee el producto descrito en estas instrucciones sólo de la forma siguiente:

• Transporte de agua clara o agua de lluvia.
• Transporte de agua sucia y partículas con un tamaño máximo de 5 mm.
• Rociado y regado.
• Trasvase y vaciado de depósitos o piscinas.

• Toma del agua del pozo.

- Sólo para regar.

- Toma de agua de tanques de agua de lluvia o cisternas.

- De acuerdo con los datos técnicos. (→Datos técnicos)

Para el equipo son válidas las siguientes limitaciones:

• No apropiado para agua salada.
• No transportar nunca agua sucia.
- No apropiado para agua potable.
- No conecte el equipo a la línea de alimentación de agua potable.
- No emplear para el servicio de larga duración (p. ej. servicio de circulación continua en el estanque).
- No emplee el equipo para fines industriales.
- No emplee el equipo en combinación con productos químicos, alimentos y sustancias fácilmente inflamables o explosivas.

Emplazamiento y conexión

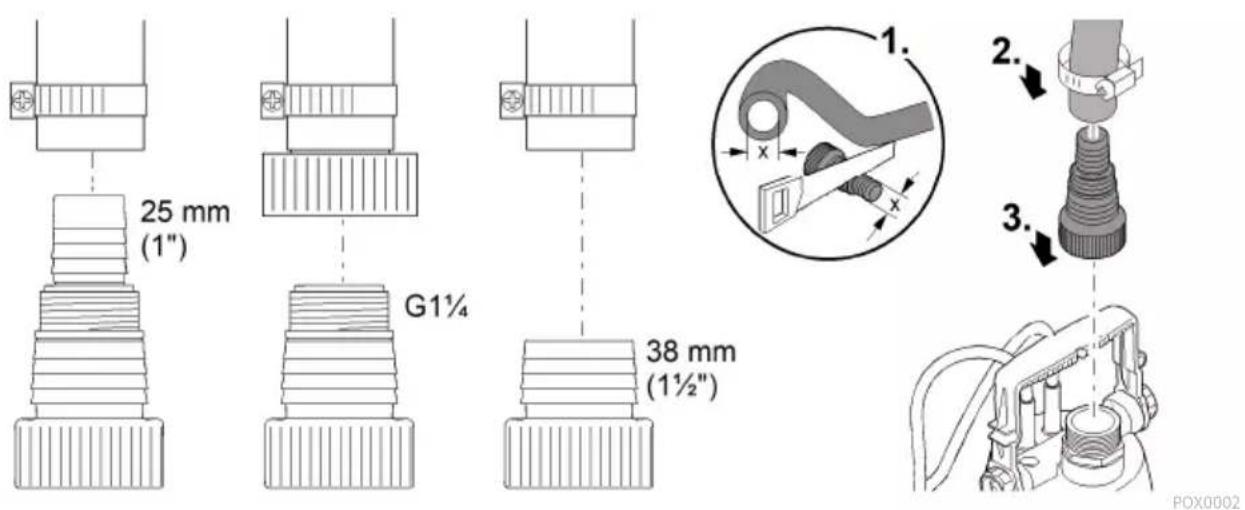

Conexión de la manguera de presión

La capacidad de transporte es óptima si el diámetro interior de la manguera es máximo posible.

Proceda de la forma siguiente:

1. Adapte la boquilla de manguera escalonada al diámetro de la manguera.
2. Una la manguera con la boquilla de manguera escalonada.
   — Asegure la manguera con una abrazadera de manguera.
3. Enrosque la boquilla de manguera escalonada en la salida de la bomba.

25 mm (1") G1¼ 38 mm (1½") POX0002

Funcionamiento automático ProMax ClearDrain 7000

El agua ascendente eleva el interruptor de flotador hasta que se alcance el punto de conexión y se conecte la bomba.

El agua decreciente baja el interruptor de flotador hasta que se alcance el punto de desconexión y se desconecte la bomba.

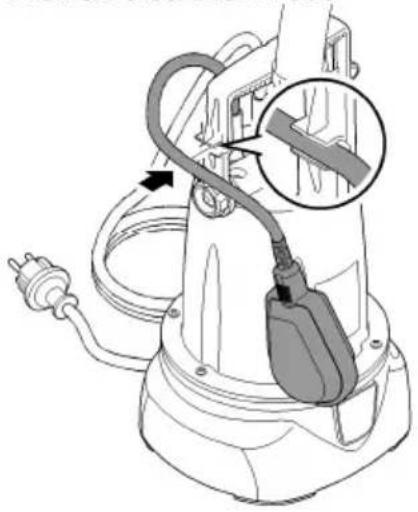

- Presione el cable del interruptor de flotador en el soporte del cable.

— Cuanto más corto sea el cable entre el interruptor de flotador y el soporte del cable, más bajo está el punto de conexión y más alto está el punto de desconexión.

Para garantizar un funcionamiento sin fallos cumpla la longitud mínima del cable de 100 mm entre el interruptor de flotador y el soporte del cable.
i La altura mínima del agua residual sólo se alcanza durante el funcionamiento manual.

ProMax ClearDrain 7000

La bomba está continuamente conectada cuando el interruptor del flotador está en la posición vertical y el cable indica hacia abajo.

INDICACIÓN

La bomba puede marchar en seco durante el funcionamiento manual. La bomba está sometida a un desgaste mayor cuando marcha en seco.

▶ Desconecte la bomba cuando se alcance el nivel de agua mínimo.

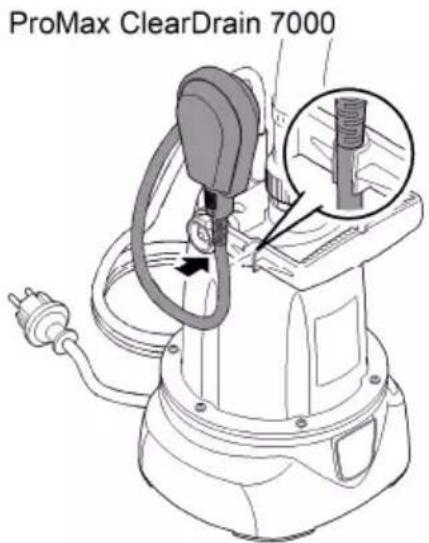

- Ponga el mango en la posición horizontal y presione el cable directamente en la transición al interruptor de flotador en el soporte del cable de forma que el interruptor de flotador esté vertical.

ProMax ClearDrain 7000

POX0005

Funcionamiento automático ProMax ClearDrain 11000, 14000

La bomba se conecta cuando el agua que sube alcanza el sensor.

Los contactos de metal en la barra del sensor abajo registran el nivel de agua mínimo (punto de desconexión). La bomba se desconecta cuando se alcanza el nivel de agua mínimo.

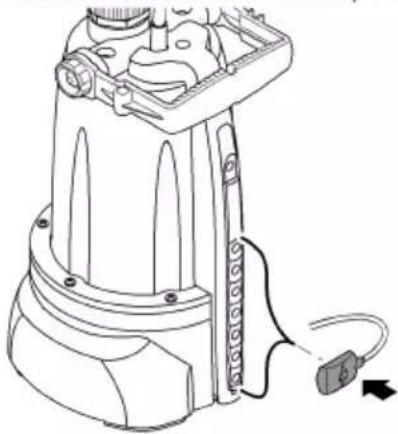

- Enchufe el sensor en la posición de conexión deseada en la barra del sensor.

ProMax ClearDrain 11000, 14000

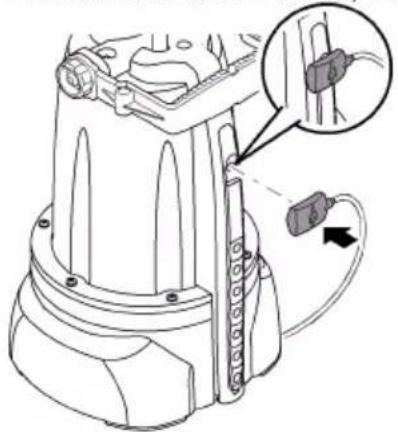

La bomba se conecta cuando el sensor en la barra de sensores se enchufa en la posición superior. Los contactos de metal en la barra del sensores abajo registran el nivel de agua mínimo (punto de desconexión). La bomba se desconecta con un breve retardo cuando se alcanza el nivel de agua mínimo.

- Repetir el procedimiento: Enchufe el sensor en la barra de sensores de nuevo en la posición superior.

ProMax ClearDrain 11000, 14000

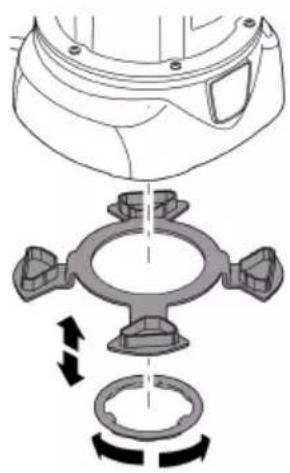

Ajuste de la altura de agua residual

La bomba puede bombear hasta una altura del agua de 6 mm a 8 mm o hasta 1 mm.

• Altura de agua residual 6 a 8 mm: Coloque el anillo separador y asegúrelo con el anillo de retención (cierre de bayoneta).
• Altura de agua residual hasta 1 mm (aspiración plana): Suelte el anillo de retención (cierre de bayoneta) y sague el anillo distanciador.

i La aspiración plana sólo es posible en el funcionamiento manual.

Emplazamiento de la bomba

• Emplace la bomba en una posición horizontal y estable en el agua.
• Fije una cuerda en el mango para bajar la bomba a un pozo. No transporte la bomba agarrando el cable de conexión de red.
• Emplace la bomba de forma que las partículas de suciedad >5 mm no se aspiren y bloqueen el orificio de aspiración. Emplace la bomba más elevada si fuera necesario.
• ProMax ClearDrain 7000: El interruptor de flotador siempre tiene que moverse libremente.

Son posibles lesiones graves o la muerte por descarga eléctrica.

Utilice la bomba sólo cuando no haya ninguna persona en el agua.
▶ Desconecte todos los equipos eléctricos en el agua antes de entrar en ella.

INDICACIÓN

La bomba no se apropiía para el funcionamiento a largo plazo. En el funcionamiento a largo plazo se reduce correspondientemente la vida útil de la bomba.

Conexión del equipo

• Enchufe la clavija de red en el tomacorriente.
  — La bomba está lista para el servicio.
  — La bomba arranca cuando el nivel de agua ha alcanzado la altura de conexión.

Desconexión del equipo

• Saque la clavija de la red.
— Después de la desconexión, el agua residual en la manguera puede retornar y salir por el orificio de aspiración de la bomba.

Enjuague la bomba después del empleo con agua limpia.

Limpieza y mantenimiento

INDICACIÓN

No emplee productos de limpieza agresivos ni soluciones químicas. Estos productos pueden dañar la carcasa, mermar el funcionamiento del equipo y dañar a los animales, las plantas y el medio ambiente.

▶ Si fuera posible, limpie el equipo con agua limpia y un cepillo suave o una esponja; si la suciedad es muy persistente emplee los productos de limpieza recomendados.

Limpie el equipo según sea necesario, pero como mínimo 2 veces al año.

- Productos de limpieza recomendados en caso de calcificaciones persistentes:

— Producto de limpieza para bombas PumpClean de OASE.

— Productos de limpieza domésticos sin vinagre y cloro.

- Después de la limpieza enjuague minuciosamente todas las piezas con agua clara.

ProMax ClearDrain 11000, 14000

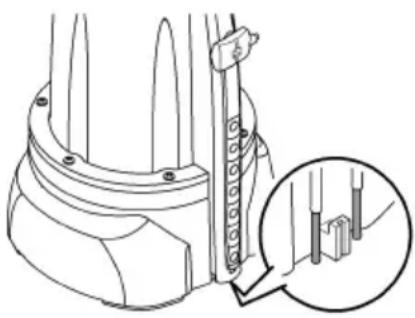

Los contactos de metal registran el nivel de agua mínimo y máximo. La bomba se desconecta cuando se alcanza el nivel de agua mínimo en el funcionamiento automático.

- Limpiar regularmente los contactos de metal para que la bomba se conecte y desconecte de forma segura.

Almacenamiento/ conservación durante el invierno

El equipo no está protegido contra heladas y se tiene que desmontar y almacenar cuando se esperen heladas.

Almacenamiento correcto del equipo de la forma siguiente:

• Limpie minuciosamente el equipo.
• Compruebe si el equipo está dañado y sustituya las piezas dañadas si fuera necesario.
• Almacene el equipo en un lugar seco y protegido contra heladas.
• Proteja las conexiones de enchufe abiertas contra la humedad y la suciedad.
• Vacíe lo máximo posible las mangueras y las conexiones.

Eliminación de fallos

Fallo Causa Acción correctora

La bomba no arranca Alimentación de corriente interrumpida		Comprobar el fusible y las conexiones de enchufe eléctricas
La bomba se desconecta después de un corto tiempo de funcionamiento	La protección contra sobrecarga desconectó la bomba por sobrecalentamiento.	Limpiar el orificio de aspiración y la manguera de presión.Dejar enfriar la bomba
La bomba marcha, pero no transporta o transporta insuficientemente.	Manguera de presión cerrada	Tender la manguera de presión sin doblecesComprobar la salida y limpiar si fuera necesario
	Orificio de aspiración obstruido	Limpiar el orificio de aspiración
	Aire en la manguera de presión	Desairear la manguera de presión
	En caso de existir:La clapeta de retención en la manguera de presión está montada de forma errónea o está obstruida.	Montar correctamente la cla-peta de retenciónLimpiar la clapeta de retención

Rueda defectuosa o desgastada Póngase en contacto con OASE.

- Sólo el personal de servicio de Oase puede sustituir la rueda de rodadura.

Datos técnicos
ProMax ClearDrain 7000 11000 14000

Tensión de referencia V CA 230 230 230
Frecuencia de referencia Hz 50 50 50
Potencia de referencia W 375 650 950
Categoría de protección IPX8 IPX8 IPX8
Conexión lado de presión - G1 14 G1 14 G1 14
Altura de conexión mínima/ altura de desconexión má-xima	mm	470/180	25/3	25/3
Altura de conexión máxima/ altura de desconexión mí-nima	mm	640/70 150/3	150/3
Nivel de agua mínimo a la puesta en marcha	mm	2	2	2
Caudal	máximo	l/h	7500	11500	14500
Altura de transporte	máxima	m	7	8	12,5
Profundidad de inmersión	máxima	m	7	7	7
Conexión / desconexión	Interruptor de flotador		●	-	-
	Sensor -			●	●
Granulometría	máxima	mm	5	5	5
Línea de conexión de red	Longitud	m	10	10	10
Dimensiones	Longitud	mm	193	193	193
	Anchura	mm	179	179	179
	Altura	mm	352 393 393
Peso		kg 4,7	6,4	7,7

Piezas de desgaste

Los siguientes componentes son piezas de desgaste y sólo se pueden sustituir por el personal de servicio de OASE.

- Rueda de rodadura

Desecho

INDICACIÓN

Está prohibido desechar este equipo en la basura doméstica.

▶ Deseche el equipo a través del sistema de recogida previsto.
▶ Si tiene alguna pregunta, póngase en contacto con su empresa local de eliminación de desechos. Allí recibe las informaciones sobre el desecho adecuado del equipo.
▶ Corte los cables para inutilizar el equipo.
