BRUKSANVISNING ProMax ClearDrain 11000 OASE

Pumpen koblet til, när det stigende vand när sensoren.

Metalkontakter i den nederste sensorskinne registrerer den minimale vandstand (frakoblingspunkt) Når den minimale vandstand er nået, kobler pumpen fra.

Slå av pumpen när den minimale vannstanden er nädd.

Pumpen kobles inn när vannet när sensoren.

Metallkontaktene i underkant av sensorlisten registrerer minimumsvannstand (utkoblingpunktet). Pumpen kobles ut när minimumsvannstand er nådd.

Pumpen slås på när sensoren settes inn i øvre stilling på sensorlisten.

Metallkontaktene i underkant av sensorlisten registrerer minimumsvannstand (utkoblingpunktet). Pumpen kobles ut med en kort forsinkelse när minimumsvannstand er nädd.

Feil Årsak Utbedring

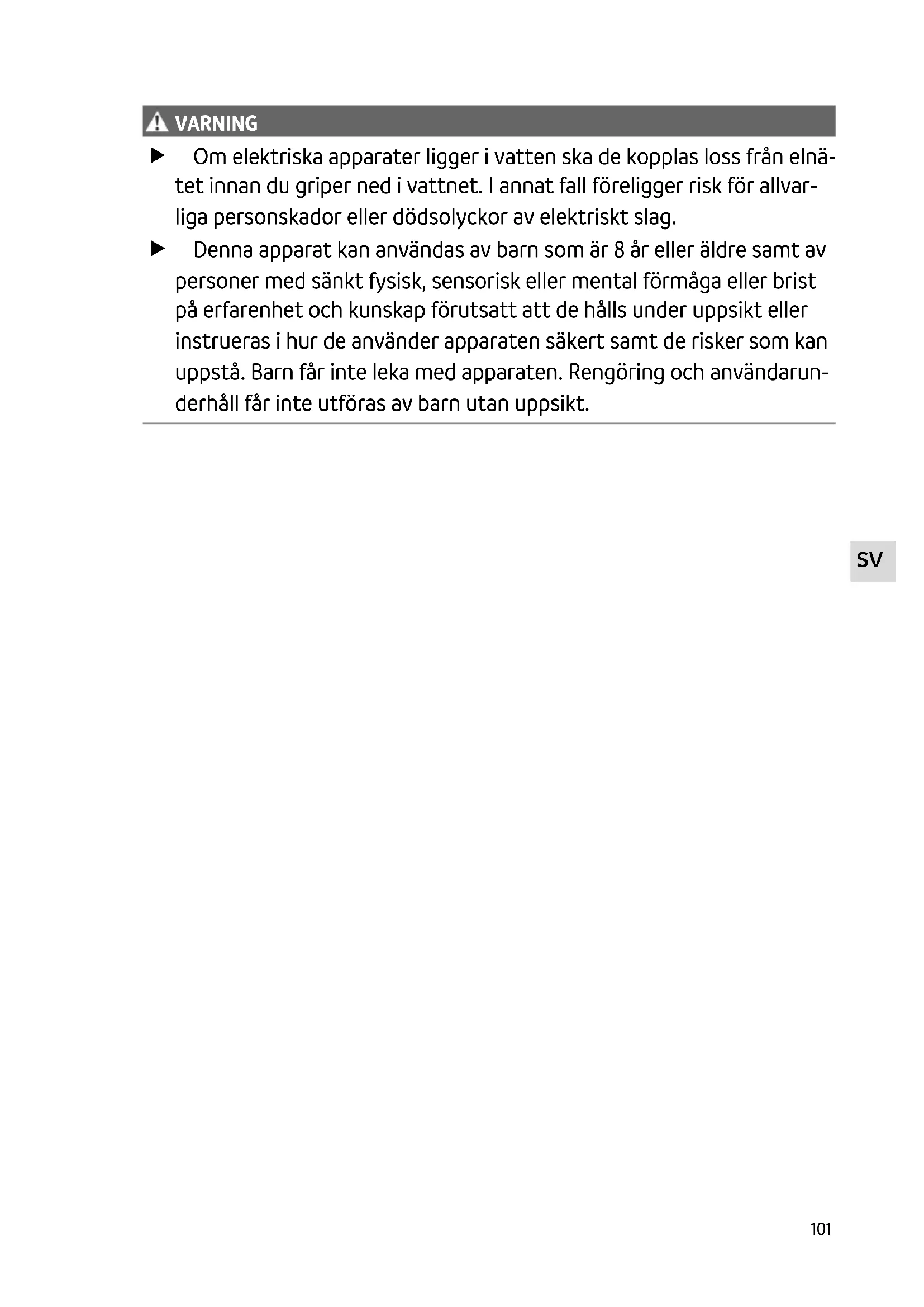

Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet. I annat fall föreligger risk för allvarliga personskador eller dödsolyckor av elektriskt slag.
Denna apparat kan användas av barn som är 8 år eller äldre samt av personer med sänkt fysisk, sensorisk eller mental förmåga eller brist på erfarenhet och kunskap förutsatt att de hålls under uppsikt eller instrueras i hur de använder apparaten säkert samt de risker som kan uppstå. Barn får inte leka med apparaten. Rengöring och användarunderhåll får inte utföras av barn utan uppsikt.

- För elinstallation utomhus gäller särskilda föreskrifter. Elinstationen får endast utföras av en behörig elinstallatör.

- En behörig elinstallatör med yrkesutbildning, kunskaper och erfarenhet är kvalificerad och får därmed utföra elinstallationer utomhus. En behörig elinstallatör kan känna igen faror och beaktar lokala och nationella standarder, föreskrifter och bestämmelser.

- Om frågor eller problem uppstår måste du kontakta en elinstallatör.

- Apparaten får endast anslutas om de elektriska data som gäller för apparaten stämmer överens med strömförsörningen.

- Anslut endast apparaten till ett vägguttag som installerats enligt gällande föreskrifter. Apparaten måste vara ansluten till en jordfelsbrytare vars dimensionerade felström uppgår till max. 30 mA

- Förlängningskablar och strömfördelare (t ex grenuttag) ska vara godkända för användning utomhus (dropptäta).

• Skvdda öppna kontakter och uttag mot fukt.

Säker drift

- Använd inte apparaten om elektriska ledningar eller käpor har skadats.

• Bär inte och dra inte apparaten i elkabeln.

- Dra kablarna så att de är skyddade motskador och att ingen kan snava över dem.

- Genomför aldrig tekniska ändringar på apparaten.

- Genomför endast sådana arbeten på apparaten som beskrivs i denna anvisning.

• Använd endast originalreservdelar och -tillbehör.

Produktbeskrivning

Översikt

ProMax ClearDrain 7000

1 Handtag, justerbart	●	●
2 Avståndsring för inställning av restvattennivå	●	●
3 Pumpfot
4 Nätkabel	●	●
5 Konisk slanghylsa	●	●
6 Anslutning på trycksidan G 114	●	●
7 Flottörbrytare	●	-
8 Sensor, registrerar vattennivån och slår på pumpen -		●
9 Slitsar för sensorn, inställning av påslagningsnivån -		●
10 Metallkontakter, registrerar lägsta vattennivå -		●

Ändamålsenlig användning

Använd produkten som beskrivs i den här handboken endast på följande sätt:

• Pumpning av klart vatten eller regnvatten.
• Pumpning av smutsvatten och partiklar med en storlek på max. 5 mm.
• Påfyllning och bevattning.
• Om- och utpumpning av behållare eller bassänger.
  • Vattenuttag från brunnar
  — Endast för bevattning!
  • Vattenuttag från regnvattentunnor eller cisterner.
  • Med hänsyn till tekniska data. (→Tekniska data)

För apparaten gäller följande begränsningar:

• Inte lämplig för saltvatten.
  • Pumpa aldrig smutsvatten.
• Inte lämplig för dricksvatten.
  • Får inte anslutas till dricksvattennätet.
• Får inte användas i långtidsdrift (t ex för kontinuerlig cirkulation i dammar).
• Använd inte för kommersiella eller industriella ändamål.
• Använd inte kombination med kemikalier, livsmedel eller lättantändliga eller explosiva ämnen.

Installation och anslutning

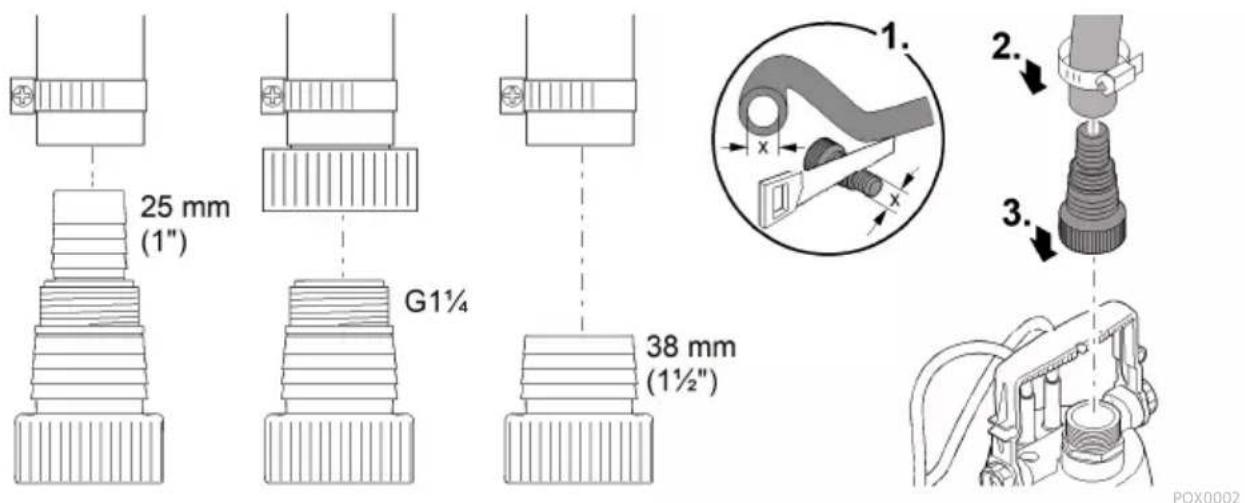

Ansluta tryckslangen

Matningsprestandan är optimal när slangens innerdiameter är så stor som möjligt.

Gör så här:

1. Anpassa den koniska slanganslutningen till slangens diameter.

2. Anslut slangen till den koniska slanganslutningen.
   — Fixera slangen med en slangklämma.

3. Skruva fast den koniska slanganslutningen på pumputgången.

25 mm (1") G1¼ 38 mm (1½") POX0002

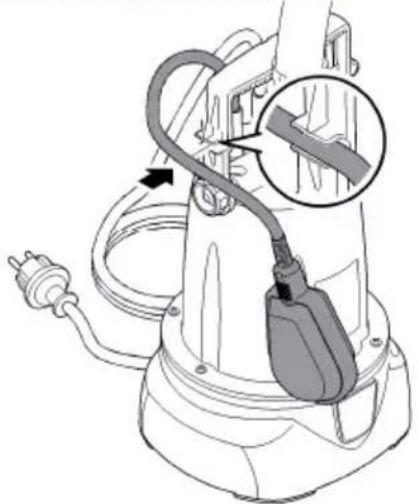

Automatisk drift ProMax ClearDrain 7000

När vattnet stiger höjs flottörbrytaren upp till sin påslagningspunkt varefter pumpen slås på. Om vattennivån sjunker sänks flottörbrytaren tills frånslagningspunkten har nätts varefter pumpen slås ifrån.

- Tryck in flottörbrytarens kabel i kabelhållaren.

- Ju kortare kabeln är mellan flottörbrytaren och kabelhållaren, desto lägre ligger påslagningspunkten och desto högre ligger frånslagningspunkten.

För en fullgod funktion krävs minst 100 mm kabellängd mellan flottörbrytaren och kabelhållaren.
Den minimala restvattenhöjden kan endast uppnås i manuell drift.

ProMax ClearDrain 7000

Pumpen är ständigt påslagen när flottörbrytaren står lodrätt och kabeln hänger nedåt.

ANVISNING

Pumpen kan köra torrt i manuell drift. Pumpen är utsatt för mer slitage vid torrkörning.

▶ Stäng av pumpen när minimal vattennivå föreligger.

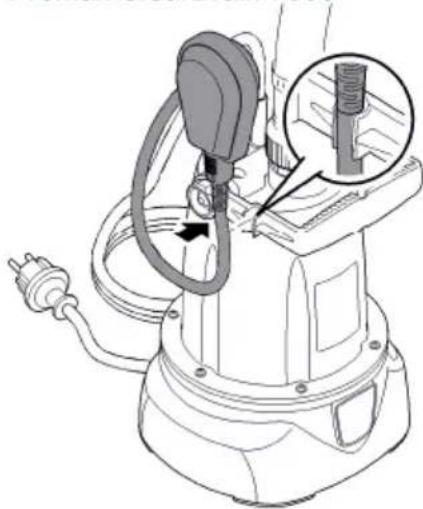

- Ställ handtaget i vågrät position och tryck in kabeln i kabelfästet direkt vid övergången till flottörbrytaren, så att flottörbrytaren står vågrätt.

ProMax ClearDrain 7000

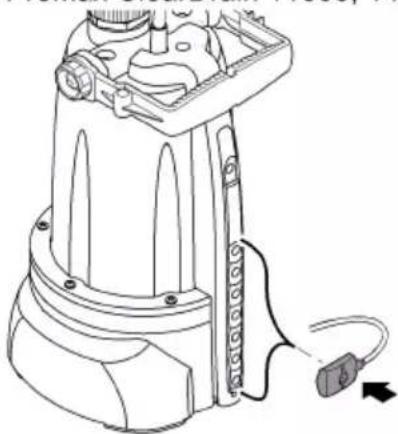

Pumpen slås på när det stigande vattnet när sensorn.

Metallkontakter i sensorlisten nedtill registrerar lägsta vattennivå (avstängningspunkt). Om den lägsta vattennivån uppnås slås pumpen av.

- Sätt sensorn i önskad påslagningspostiion på sensorlisten.

ProMax ClearDrain 11000, 14000

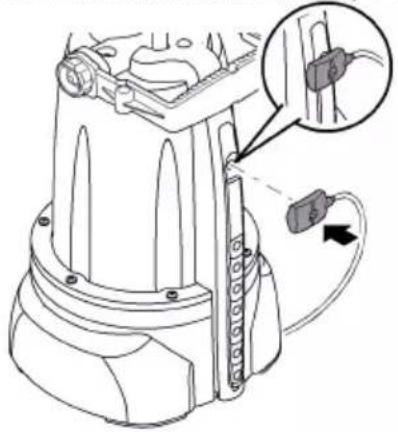

Pumpen aktiveras när sensorn är ansluten i den högsta positionen på sensorlisten.

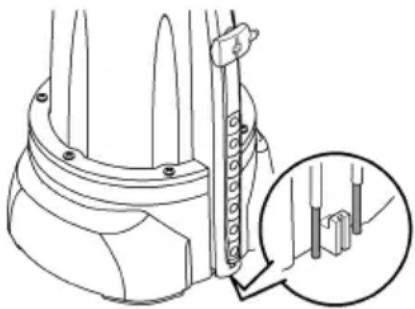

Metallkontakter i sensorlisten nedtill registrerar lägsta vattennivå (avstängningspunkt). Om den lägsta vattennivån uppnås slås pumpen av med kort fördröjning.

- Upprepa förfarandet: Sätt sensorn igen i den högsta positionen på sensorlisten.

ProMax ClearDrain 11000, 14000

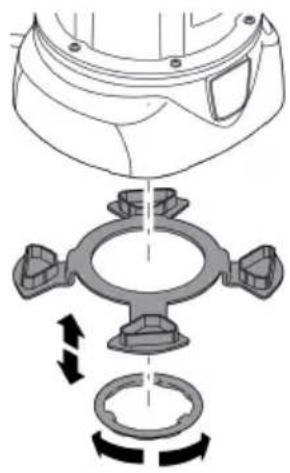

Ställ in återstående vattenhöjd

SV

Pumpen kan pumpa ned till en vattennivå på mellan 6 mm och 8 mm, eller ned till 1 mm.

• Restvattennivå 6...8 mm: Sätt på avständsringen och säkra den med en hållring (bajonettkoppling).
• Restvattennivå ned till 1 mm (flat urpumpning): Lossa hållringen (bajonettkopplingen) och ta bort avständsringen.

i Flat urpumpning kan endast ske i manuell drift.

• Placera pumpen vågrätt och stabilt i vattnet.
• Om den ska släppas med i ett schakt ska en lina fästas i handtaget. Bär inte pumpen i nätkabeln.
• Placera pumpen så att smutspartiklar med en storlek över 5 mm inte sugs in och blockerar insugningsöppningen. Placera pumpen högre upp vid behov.
• ProMax ClearDrain 7000: Flottörbrytaren ska alltid kunna röra sig fritt.

Risk för allvarliga personskador eller dödsolyckor av elektriskt slag.

Använd inte pumpen om personer befinner sig i vattnet.
- Om elektriska apparater ligger i vatten ska de kopplas loss från elnätet innan du griper ned i vattnet.

ANVISNING

Pumpen är inte lämpligt för långvarig drift. Pumpens livslängd förkortas vid långvarig drift.

Slå på apparaten

• Anslut stickkontakten till stickuttaget.
• Pumpen är driftklar.
  — Pumpen startar när vattennivån har nätt påslagningshöjden.

Slå ifrån apparaten

• Dra ut stickkontakten.
• Efter att apparaten har slagits ifrån kan restvattnet i slangen rinna tillbaka och lämna pumpen genom insugningsöppningen.

Spola ur pumpen med rent vatten efter användning.

Rengöring och underhåll

ANVISNING

Använd inga aggressiva rengöringsmedel eller kemiska lösningar. Dessa medel kan angripa kåpan, försämra apparatens funktion och skada djur, växter och miljön.

▶ Rengör apparaten endast med rent vatten om möjligt och en mjuk borste eller en svamp, använd rekommenderat rengöringsmedel för starkare smuts.

Rengör apparaten vid behov, men minst 2 ggr/år.

- Rekommenderade rengöringsmedel vid svåra kalkavlagringar:

— Pumprengöringsmedel PumpClean från OASE.

- Ättiks- och klorfritt hushållsrengöringsmedel.

- Efter rengöringen ska alla delar sköljas av noggrant med klart vatten.

ProMax ClearDrain 11000, 14000

Metallkontakterna registrerar lägsta och högsta vattennivå. Om den lägsta vattennivån uppnås under automatisk drift slås pumpen av.

- Rengör metallkontakterna regelbundet så att pumpen säkert slås på och av.

Förvaring / lagring under vintern

Apparaten är inte frostsäker och ska avinstalleras och läggas undan för förvaring om frost förväntas.

Förvara apparaten så här:

• Rengör apparaten grundligt.
- Kontrollera om apparaten är skadad och ersätt ev. skadade delar.
- Förvara apparaten torrt och frostfritt.
- Skydda öppna kontaktdon mot fukt och smuts.
- Töm slangar och anslutningar så mycket som möjligt.

Felavhjälpning
Störning Orsak Åtgärd

Pumpen startar inte Strömförsörjningen har brutits Kontrollera säkringen och de elekt-riska skarvkopplingarna
Pumpen slår ifrån efter kort tids drift	Överlastskyddet har slagit ifrån pumpen pga överhettning	Rengör insugningsöppningen och tryckslangenLåt pumpen svalna
Pumpen kör, men matar inte eller har otillräcklig kapacitet	Tryckslangen är tilltäppt	Lägg tryckslangen utan veckKontrollera utloppet, rengör vid behov
	Insugningsöppningen är tilltäppt	Rengör insugningsöppningen
	Luft i tryckslangen	Avlufta tryckslangen
	Om förhanden:Backventilen i tryckslangen har monterats felaktigt eller är till-täppt	Montera in backventilen rättRengör backventilen

Pumphjulet är defekt eller slitet Kontakta OASE.
- Pumphjulet får endast bytas ut av OASE-service.

Tekniska data
ProMax ClearDrain 7000 11000 14000

Märkspänning V AC 230 230 230
Märkfrekvens Hz 50 50 50
Märkeffekt		W	375	650	950
Kapslingsklass			IPX8	IPX8	IPX8
Anslutning på trycksidan		-	G1 14	G1 14	G1 14
Minimal påslagningshöjd / maximal frånslagningshöjd		mm	470/180	25/3	25/3
Maximal påslagningshöjd / minimal frånslagningshöjd		mm	640/70	150/3	150/3
Lägsta vattennivå vid idrifttagning		mm	2	2	2
Kapacitet	högst	l/tim	7500	11500	14500
Uppfordringshöjd	högst	m	7	8	12,5
Doppningsdjup	högst	m	7	7	7
Sätta på/stänga av	Flottörbrytare		●	-	-
	Sensor		-	●	●
Kornstorlek	högst	mm	5	5	5
Nätkabel	Längd	m	10	10	10
Mätt	Längd	mm	193	193	193
	Bredd	mm	179	179	179
	Höjd	mm	352	393	393
Vikt		kg 4,7	6,4	7,7

Slitagedelar

Följande komponenter är slitagedelar och får endast bytas ut av OASE-service:

- Pumphjul

Avfallshantering

ANVISNING

Denna apparat får inte kastas i hushållssoporna.

Lämna in apparaten till en återvinningscentral.
- Kontakta lokal återvinningscentral om frågor uppstår. De lämnar information om korrekt avfallshantering.
- Klipp av kabeln så att apparaten är obrukbar.
