KÄYTTÖOHJE ProMax ClearDrain 11000 OASE

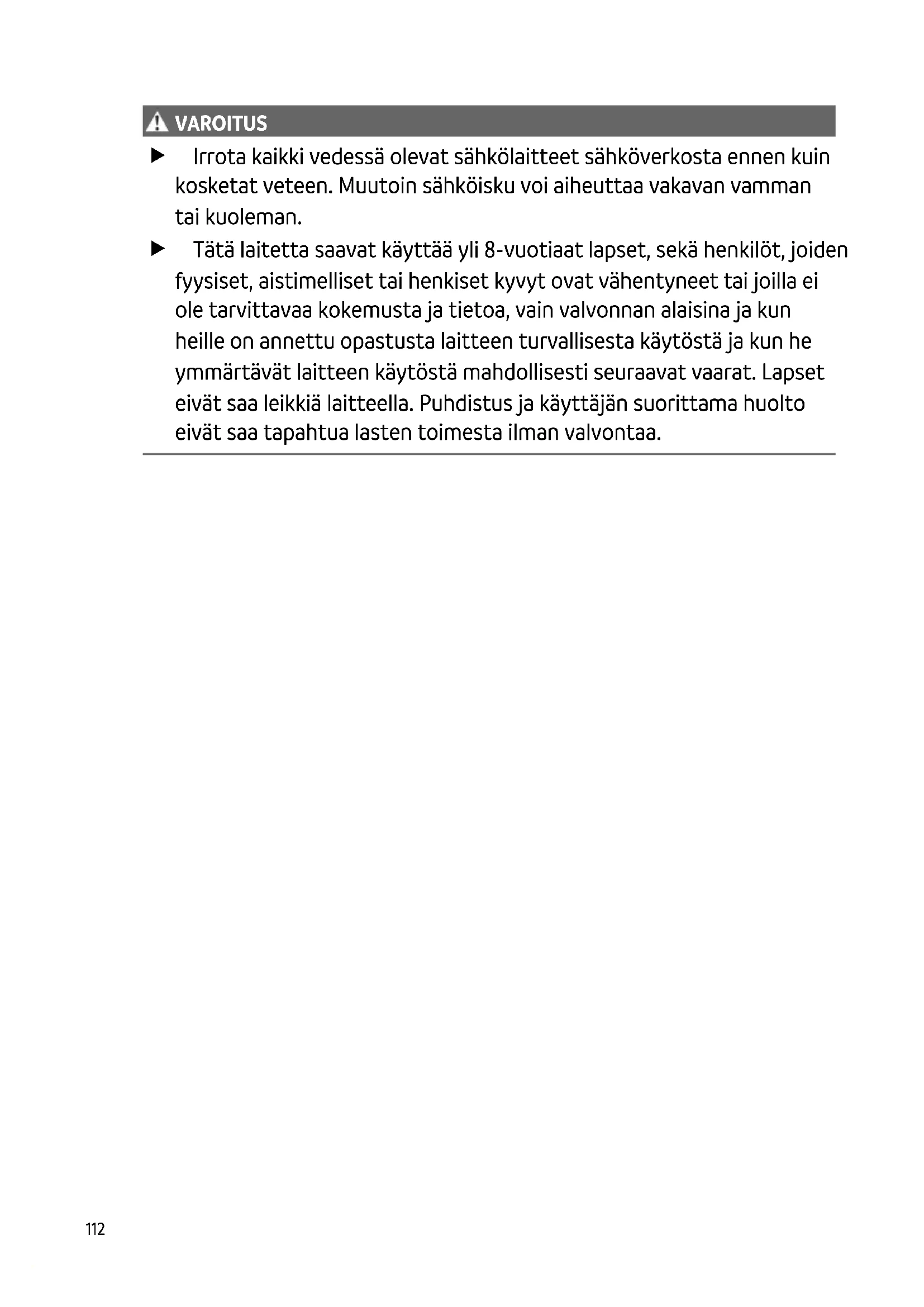

VAROITUS VAROITUS Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.FI

Turvaohjeet Sähköliitäntä Ulkotiloissa tapahtuvaa sähköasennusta koskevat erityiset määräykset. Sähköasennuksen saa suorittaa vain sähköalan ammattilainen. – Sähköalan ammattilaisella on ammattikoulutuksen, tietojen ja kokemusten ansiosta päte- vyys suorittaa ulkotiloissa tapahtuvia sähköasennuksia. Hän voi tunnistaa mahdolliset vaa- rat ja ottaa huomioon maakohtaiset normit, määräykset ja säädökset. – Jos sinulla on kysymyksiä, käänny sähköalan ammattilaisen puoleen. Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan. Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vi- kavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA. Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja). Suojaa avoimet pistokkeet ja holkit kosteudelta. Turvallinen käyttö Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet. Laitetta ei saa kantaa tai vetää sähköjohdosta. Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin. Älä koskaan tee laitteeseen teknisiä muutoksia. Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa. Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita.114 Tuotekuvaus Yleiskatsaus POX0001 ProMax ClearDrain 7000 11000, 14000 1 Kahva, säädettävä

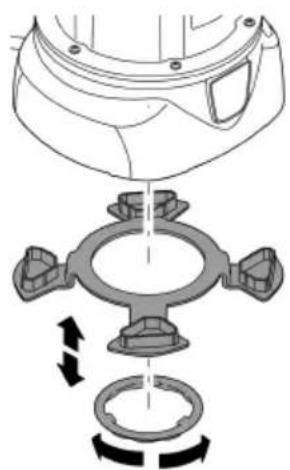

2 Etäisyysrengas jäljellä olevan vedenkorkeuden säätämi- seen

3 Pumppujalusta 4 Verkkoliitäntäjohto

6 Painepuolen liitäntä G1¼

8 Anturi, tunnistaa vedenkorkeuden ja käynnistää pumpun –

9 Kytkentäpaikkojen anturi, päällekytkentäkorkeuden säätä- miseen

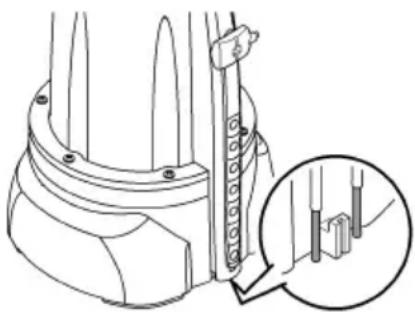

10 Metallikontaktit, tunnistavat minimaalisen vedenkorkeu- den

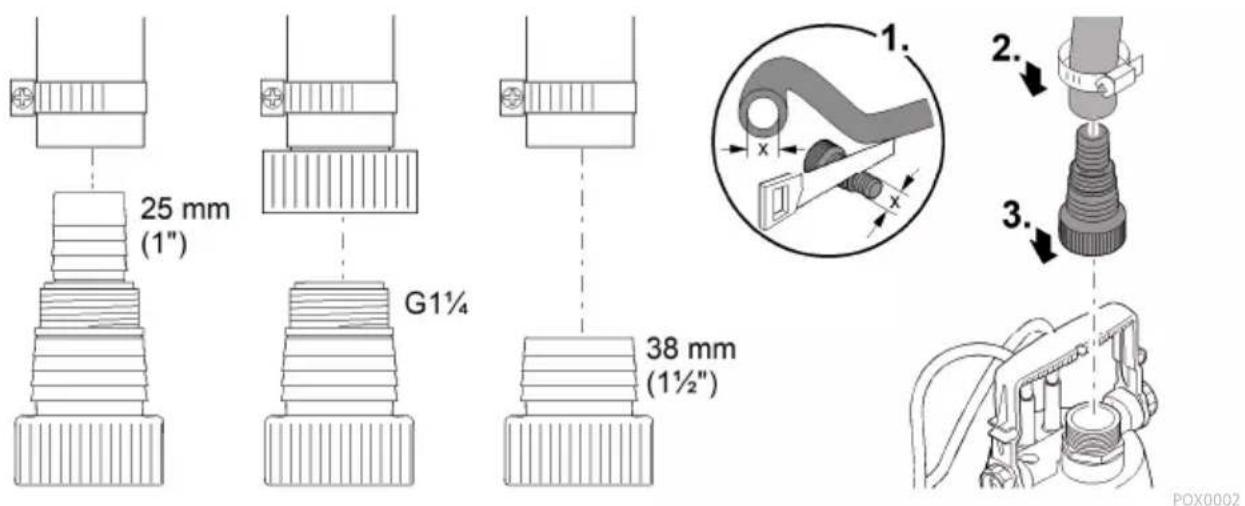

Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: Puhtaan veden tai sadeveden pumppaus. Likaveden ja raekooltaan enintään 5 mm:n hiukkasten pumppaus. Kastelu. Säiliöiden tai altaiden siirto- ja tyhjennyspumppaus. Vedenotto kaivoista. – Vain kastelutarkoituksiin! Veden otto sadevesitynnyreistä tai säiliöistä. Teknisiä tietoja noudattaen. (→ Tekniset tiedot) Laitteelle ovat voimassa seuraavat rajoitukset: Ei sovellu merivedelle. Likavettä ei koskaan saa pumpata. Ei sovellu juomavedelle. Ei saa yhdistää käyttöveden syöttöön. Ei sovellu pitkäaikaiskäyttöön (esim. lammikon veden jatkuva kierrätys). Ei ammattimaiseen tai teolliseen käyttöön. Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey- dessä. Paikoilleen asettaminen ja yhdistäminen Painejohdon yhdistäminen Pumppausteho on optimaalinen letkun sisähalkaisijan ollessa suurin mahdollinen. Toimit näin:

1. Mukauta letkuyhde letkun halkaisijaan.

2. Yhdistä letku letkuyhteeseen.

– Varmista letku letkupinteellä.

3. Kierrä letkuyhde pumpun ulostuloon.

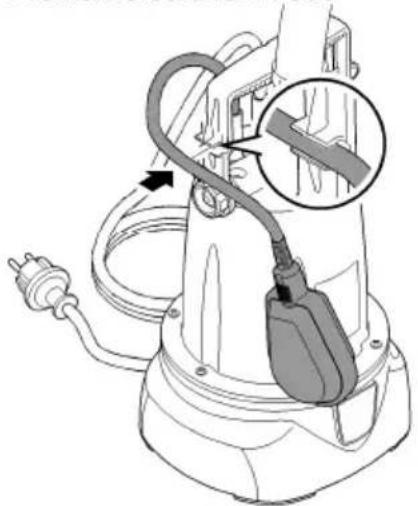

POX0002116 Automaattinen käyttö ProMax ClearDrain 7000 Nouseva vesi nostaa uimurikytkintä, kunnes päällekytkentäpiste on saavutettu ja pumppu kyt- keytyy päälle. Laskeva vedenpinta laskee uimurikytkintä, kunnes poiskytkentäpiste on saavutettu ja pumppu kytkeytyy pois päältä. Paina uimurikytkimen kaapeli kaapelipidikkeeseen. – Mitä lyhyempi kaapeli uimurikytkimen ja kaapelipidikkeen välillä on, sitä matalammalle on päällekytkentäpiste ja sitä korkeammalla poiskytkentäpiste. Virheetöntä toimintaa varten on jätettävä vähintään 100 mm johtoa uimurikytkimen ja kaa- pelipidikkeen välille. Minimaalinen jäljellä oleva vedenkorkeus saavutetaan vain manuaalisessa käytössä. POX0004FI

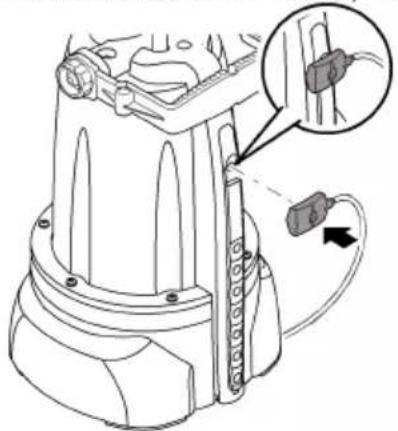

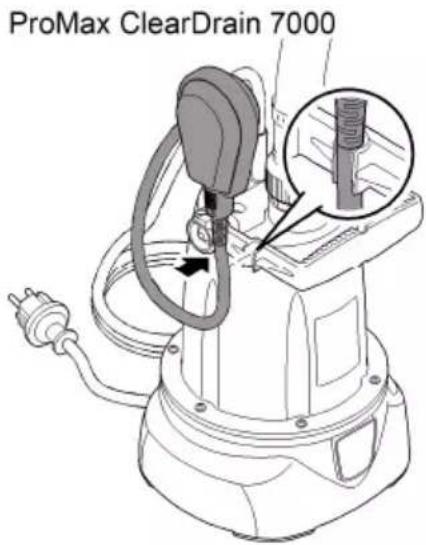

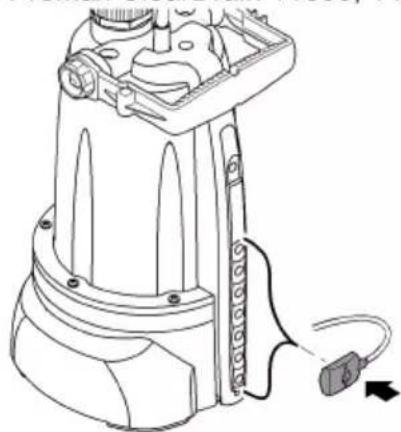

Manuaalinen käyttö ProMax ClearDrain 7000 Pumppu on jatkuvasti päällekytkettynä, jos uimurikytkin on pystysuorassa asennossa ja kaapeli osoittaa alaspäin. OHJE Manuaalisessa käytössä voi pumppu käydä kuivana. Kuivakäynnillä pumppu altistuu lisäänty- neelle kulumiselle. Kytke pumppu pois päältä, kun minimaalinen veden taso on saavutettu. Aseta kahva vaakasuoraan asentoon ja paina kaapeli suoraan uimurikytkimen liitoskohtaan kaapelinpidikkeeseen niin, että uimurikytkin on pystysuorassa. POX0005 Automaattinen käyttö ProMax ClearDrain 11000, 14000 Pumppu käynnistyy, kun nouseva vesi saavuttaa anturin. Alhaalla anturilistassa olevat metallikontaktit tunnistavat minimaalisen vedenkorkeuden (poiskytkentäpiste). Kun minimaalinen vedenkorkeus on saavutettu, pumppu sammuu. Aseta anturilistan anturi haluttuun kytkentäasentoon. POX0007118 Manuaalinen käyttö ProMax ClearDrain 11000, 14000 Pumppu kytkeytyy päälle, kun anturi asetetaan anturilistan ylimpään asentoon. Alhaalla anturilistassa olevat metallikontaktit tunnistavat minimaalisen vedenkorkeuden (poiskytkentäpiste). Kun minimaalinen vedenkorkeus on saavutettu, pumppu kytkeytyy lyhyellä viiveellä pois päältä. Toista toimenpide: Aseta anturilistan anturi uudelleen ylimpään asentoon. POX0006 Säädä jäljellä oleva vedenkorkeus Pumppu voi pumpata enintään vedenkorkeuteen 6 mm – 8 mm tai 1 mm. Jäljellä oleva vedenkorkeus 6 ... 8 mm: Kiinnitä etäisyysrengas ja varmista pidätinrenkaalla (ba- jonettiliitäntä). Jäljellä oleva vedenkorkeus 1 mm (tasopumppaus): Löysää pidätinrengasta (bajonettiliitäntä) ja irrota etäisyysrengas. Tasopumppaus on mahdollista vain manuaalisella käytöllä. POX0012FI

Pumpun sijoittaminen paikoilleen Aseta pumppu vaakasuoraan ja tukevasti veteen. Kiinnitä köysi kahvaan alas kaivoon tai kuiluun laskemista varten. Älä kanna verkkoliitäntäkaa- pelista. Aseta pumppu siten, että se ei ime >5 mm suurempia likahiukkasia, jotka voivat tukkia sisäänimuaukon. Sijoita pumppu tarvittaessa korkeammalle. ProMax ClearDrain 7000: Uimurikytkimen täytyy aina voida liikkua vapaasti. POX0003 Käyttö VAROITUS Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta. Älä käytä pumppua, jos vedessä on ihmisiä! Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. OHJE Pumppu ei sovellu pitkäaikaiseen käyttöön. Pitkäaikaiskäytössä pumpun käyttöikä lyhenee vas- taavasti. Laitteen kytkeminen päälle Työnnä verkkopistoke pistorasiaan. – Pumppu on käyttövalmis. – Pumppu käynnistyy heti, kun veden pinta on saavuttanut päällekytkentäkorkeuden. Laitteen kytkeminen pois päältä Vedä verkkopistoke irti. – Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimu- aukosta. Huuhtele pumppu käytön jälkeen puhtaalla vedellä.120 Puhdistus ja huolto OHJE Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle. Puhdista laite mahdollisuuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta. Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa. Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria. Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä. ProMax ClearDrain 11000, 14000 Metallikontaktit tunnistavat minimaalisen ja maksimaalisen vedenkorkeuden. Jos minimaalinen vedenkorkeus saavutetaan automaattisella käytöllä, pumppu sammuu. Puhdista metallikontaktit säännöllisesti, jotta pumppu käynnistyy ja sammuu turvallisesti. POX0122 Varastointi/säilytys talven yli Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi: Puhdista laite perusteellisesti. Tarkasta laite vaurioiden varalta ja vaihda tarvittaessa vaurioituneet osat. Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa. Suojaa avoimet pistoliitännät kosteudelta ja lialta. Tyhjennä letkut ja liitännät mahdollisimman pitkälle.FI

Häiriöiden korjaaminen Häiriö Syy Korjaus Pumppu ei käynnisty Virransyöttö katkennut Tarkasta sulake ja sähköpistoliitti- met Pumppu kytkeytyy lyhyen käyn- tiajan jälkeen pois päältä Ylikuormitussuoja on kytkenyt pumpun pois päältä ylikuumenemi- sen takia Puhdista sisäänimuaukko ja pai- neletku Anna pumpun jäähtyä Pumppu käy, mutta ei pumppaa ol- lenkaan tai ei tarpeeksi Paineletku suljettu Asenna paineletku ilman taitto- kohtia Tarkasta poisto ja puhdista tar- vittaessa Sisäänimuaukko tukkeutunut Puhdista sisäänimuaukko Ilmaa paineletkussa Poista ilma paineletkusta Jos on varustuksessa: Takaiskuventtiili paineletkussa vää- rin asennettu tai tukkeutunut Asenna takaiskuventtiili oikein Puhdista takaiskuventtiili Juoksupyörä viallinen tai kulunut Ota yhteyttä OASE-edustajaan. Juoksupyörän saa vaihtaa vain Oase-huolto.122 Tekniset tiedot ProMax ClearDrain 7000 11000 14000 Nimellisjännite V AC 230 230 230 Nimellistaajuus Hz 50 50 50 Nimellisteho W 375 650 950 Kotelointiluokka IPX8 IPX8 IPX8 Painepuolen liitäntä – G1¼ G1¼ G1¼ Minimaalinen päällekytkentäkorkeus/maksimaalinen poiskytkentäkorkeus mm 470/180 25/3 25/3 Maksimaalinen päällekytkentäkorkeus/minimaalinen poiskytkentäkorkeus mm 640/70 150/3 150/3 Minimaalinen vedenkorkeus käyttöönotossa mm 2 2 2 Pumppausmäärä enintään l/h 7500 11500 14500 Pumppauskorkeus enintään m 7 8 12,5 Upotussyvyys enintään m 7 7 7 Päällekytkentä/poiskyt- kentä Uimurikytkin

Jyväkoko enintään mm 5 5 5 Verkkoliitäntäjohto Pituus m 10 10 10 Mitat Pituus mm 193 193 193 Leveys mm 179 179 179 Korkeus mm 352 393 393 Paino kg 4,7 6,4 7,7 Kuluvat osat Seuraavat komponentit ovat kuluvia osia, ja ne saa vaihtaa vain OASE-huolto: juoksupyörä Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana. Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.HU
