NAVODILA ZA UPORABO AquaMax Eco Classic 12000C OASE

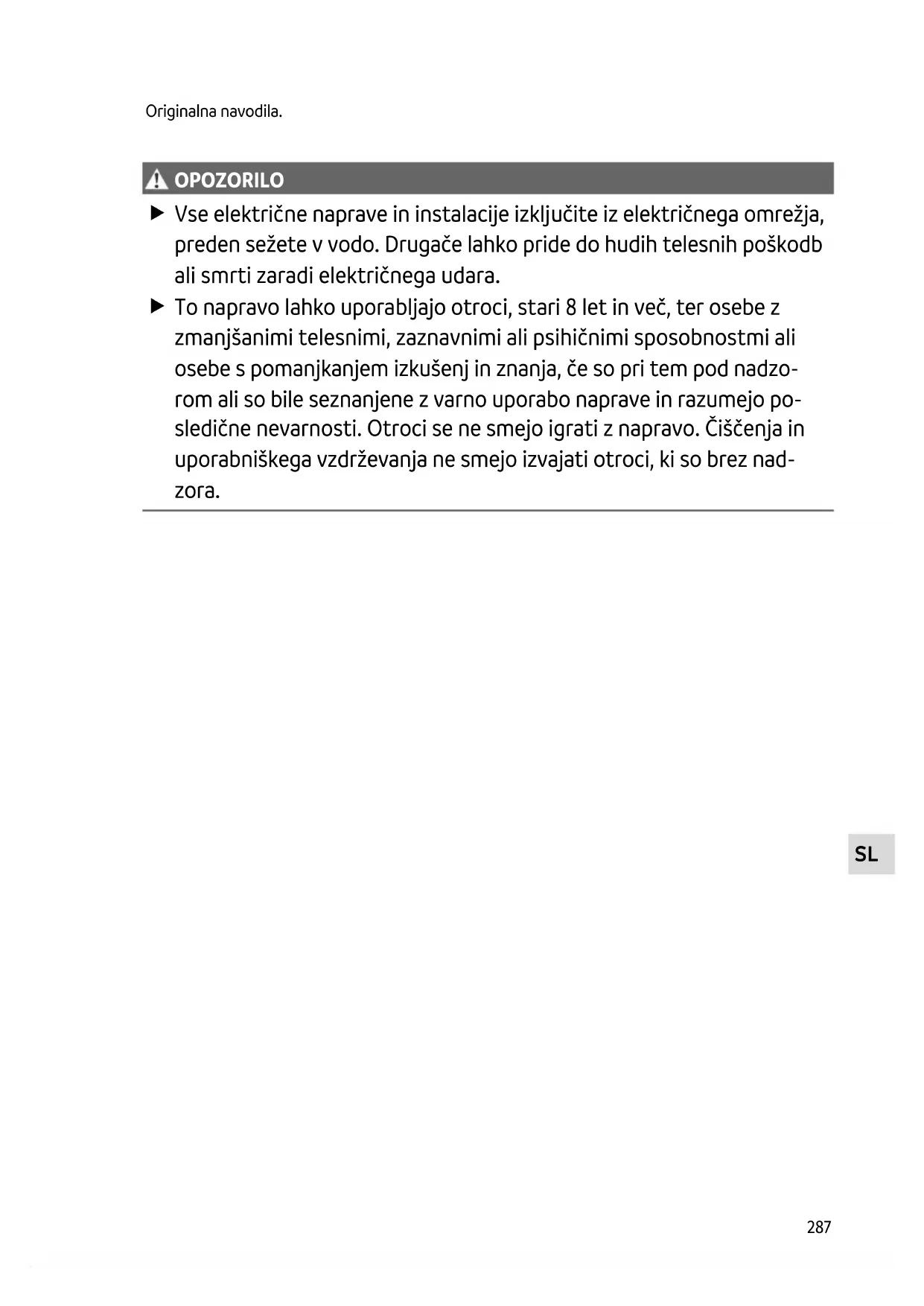

OPOZORI LO OPOZORILO Vse električne naprave in instalacije izključite iz električnega omrežja, preden sežete v vodo. Drugače lahko pride do hudih telesnih poškodb ali smrti zaradi električnega udara. To napravo lahko uporabljajo otroci, stari 8 let in več, ter osebe z zmanjšanimi telesnimi, zaznavnimi ali psihičnimi sposobnostmi ali osebe s pomanjkanjem izkušenj in znanja, če so pri tem pod nadzo- rom ali so bile seznanjene z varno uporabo naprave in razumejo po- sledične nevarnosti. Otroci se ne smejo igrati z napravo. Čiščenja in uporabniškega vzdrževanja ne smejo izvajati otroci, ki so brez nad- zora.288 Varnostna navodila Električna priključitev

• Za zunanjo električno inštalacijo veljajo posebni predpisi. Električno inštalacijo lahko izvede samo električar. – Električar je zaradi svoje strokovne izobrazbe, znanja in izkušenj kvalificiran, da izvaja zuna- nje električne inštalacije. Prepozna lahko možne nevarnosti ter upošteva regionalne in naci- onalne standarde, predpise in določila. – Če imate kakršnakoli vprašanja in probleme, se obrnite na strokovnjaka.

• Priključitev naprave je dovoljena le, če se električni podatki naprave ujemajo s podatki električ- nega napajanja.

• Podaljšek napeljave in električni delilnik (npr. razdelilniki z več vtičnicami) morata biti primerna za uporabo na prostem (zaščitena pred škropljenjem).

• Nepokrite vtiče in vtičnice zaščitite pred vlago. Varna uporaba

• Naprave ne uporabljajte, če so električni kabli ali ohišje poškodovani.

• Napravo odstranite, če je omrežni priključni vod poškodovan. Omrežnega priključnega voda ni možno zamenjati.

• Tekalna enota v napravi vsebuje magnete, ki ustvarjajo močno magnetno polje, to pa lahko vpliva na srčne spodbujevalnike ali vsajene defibrilatorje (ICD). Med vsadkom in magnetom ohranjajte razdaljo najmanj 0,2 m.

• Naprave ni dovoljeno prenašati ali je vleči za omrežni priključni kabel.

• Vode polagajte tako, da so zaščiteni pred poškodbami in da nihče ne more pasti čez njih.

• Pri težavah se obrnite na pooblaščeni servisni center ali družbo OASE. Pravilna uporaba Izdelek, opisan v tem priročniku, uporabljajte le na naslednji način:

• Za črpanje običajne vode iz ribnikov za filtrirne sisteme, sisteme slapov in potočne sisteme.

• Ob upoštevanju tehničnih podatkov. (→ Tehnični podatki)

• Ob upoštevanju dovoljenih vrednosti vode. (→ Dovoljene vrednosti vode)SL

Za napravo veljajo naslednje omejitve:

• Nikoli ne uporabljajte v plavalnih ribnikih.

• Nikoli ne filtrirajte drugih tekočin kot vodo.

• Nikoli ne delajte brez pretoka vode.

• Ne uporabljajte v povezavi s kemikalijami, živili, lahko vnetljivimi ali eksplozivnimi materiali.

• Glede na EMC (elektromagnetno vzdržljivost) je to naprava razreda A. V bivanjskih okoljih lahko povzroči radijske motnje. Uporabnik je dolžan izvesti ustrezne ukrepe. Opis izdelka Pregled

Krmilnik za upravljanje števila vrtljajev filtrirne črpalke

Nosilni okvir za stensko montažo krmilnika

Klin za zemljo za postavitev krmilnika

Zaščiteno pred prahom. Zaščiteno pred škropljenjem. Ne potapljajte.

Obstaja nevarnost za ljudi s srčnim spodbujevalnikom.

Zaščitite pred neposrednimi sončnimi žarki.

Različice namestitve

• Različica (a): Potopna namestitev črpalke – Črpalka namestite v ribnik oz. bazen. – Črpanje vode prek filtrirna košare.

• Različica (b): Suha postavitev črpalke – Črpalka se brez filtrirne košare postavi zunaj ribnika oz. bazena, vendar pod nivojem vode. – Črpanje vode prek satelitska filtra ali skimmerja.SL

Postavitev in priklop Črpalko lahko namestite potopljeno (v vodi) ali na suhem (izven vode).

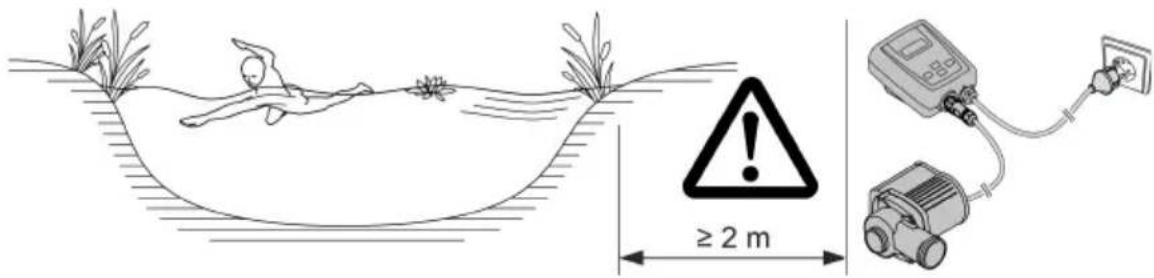

OPOZORILO Če naprava obratuje v kopalnem ribniku, lahko pride do smrti ali hudih telesnih poškodb. Zaradi okvarjenih električnih delov naprave je voda pod nevarno električno napetostjo. Naprava lahko obratuje le, če v vodi ni ljudi. PREVIDNO Vrtljive komponente v območju sesalnega ali tlačnega nastavka. Če segate v nastavke, so možne poškodbe. Še posebej upoštevajte: Naprava, ki se je zaustavila zaradi preobremenitve, se lahko nepričako- vano zažene! Ne segajte v odprtino sesalnega ali tlačnega nastavka, ko je električni vtič priključen. Če so nastavki med delovanjem prosto dostopni, npr. če cevi niso priključene, zavarujte na- stavke z zaščito pred dotikom. Zaščita za stik je na voljo kot dodatna oprema. Nobena od komponent naprave ne sme biti dlje časa izpostavljena neposredni sončni sve- tlobi, ker lahko tako pride do poškodb. Po potrebi uporabite zaščitni pokrov.292 Postavitev naprave pod gladino Priključitev

Vtiča še ne vstavljajte v vtičnico! Postavitev

• Črpalko namestite vodoravno na trdni podlagi.

• Poskrbite, da bo črpalka stabilno nameščena.

• Če je voda muljasta oz. umazana, priporočamo, da črpalko oz. komponente, priključene na se- salni strani (skimer, satelitski filter, talni odtok itd.) postavite dvignjene od tal. S tem se zmanjša vsesavanje delcev, kar podaljša življenjsko dobo tekalne enote.

• Črpalko uporabljajte samo, če je prekrita z vsaj 10 cm vode. V nasprotnem primeru lahko vse- sava zrak.

Črpalko lahko enostavno izvlečete iz vode z vlečno vrvjo. − Potegnite vlečno vrv skozi okrogle odprtine na spodnji lupini filtra in jo zavozlajte.SL

Postavitev naprave na suhem Za suho namestitev je treba črpalko namestiti brez ohišja filtra. Predelati opremo

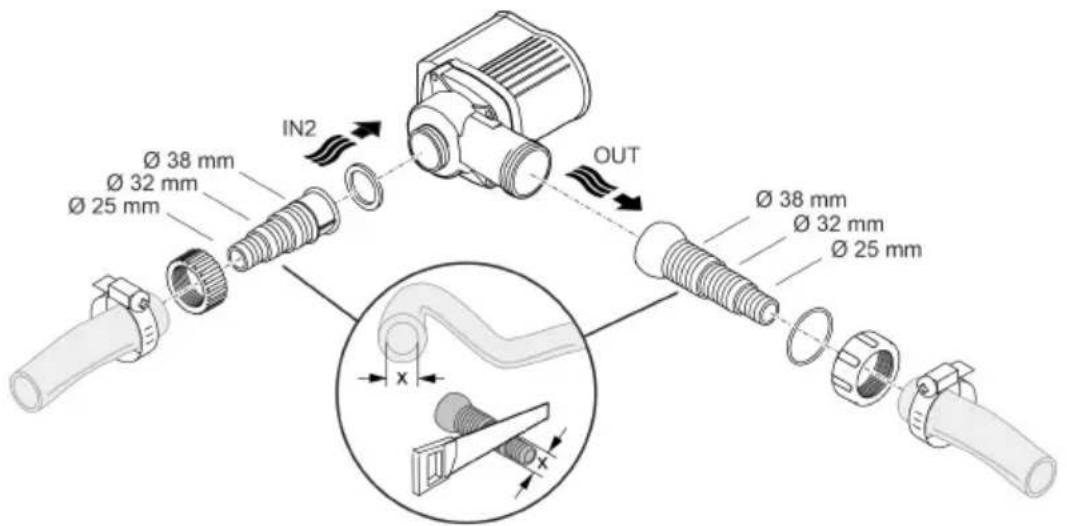

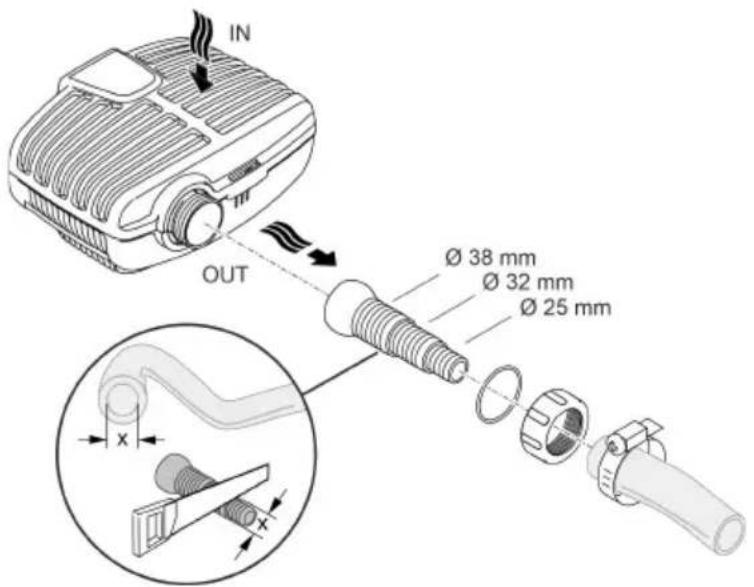

• Na vhod (IN) in izhod (OUT) lahko priključite gibke ali toge cevi. – Priključki za gibke cevi so vključeni v obseg dobave. Njihova montaža je opisana v nadaljeva- nju. – Adapter za toge cevi z DN75/DN110 se šteje kot pribor (številka artikla 35578).

Vtiča še ne vstavljajte v vtičnico!294 Postavitev

• Črpalko namestite vodoravno na trdni podlagi.

• Poskrbite, da bo črpalka stabilno nameščena.

• Črpalka ne sme biti izpostavljena neposredni sončni svetlobi.

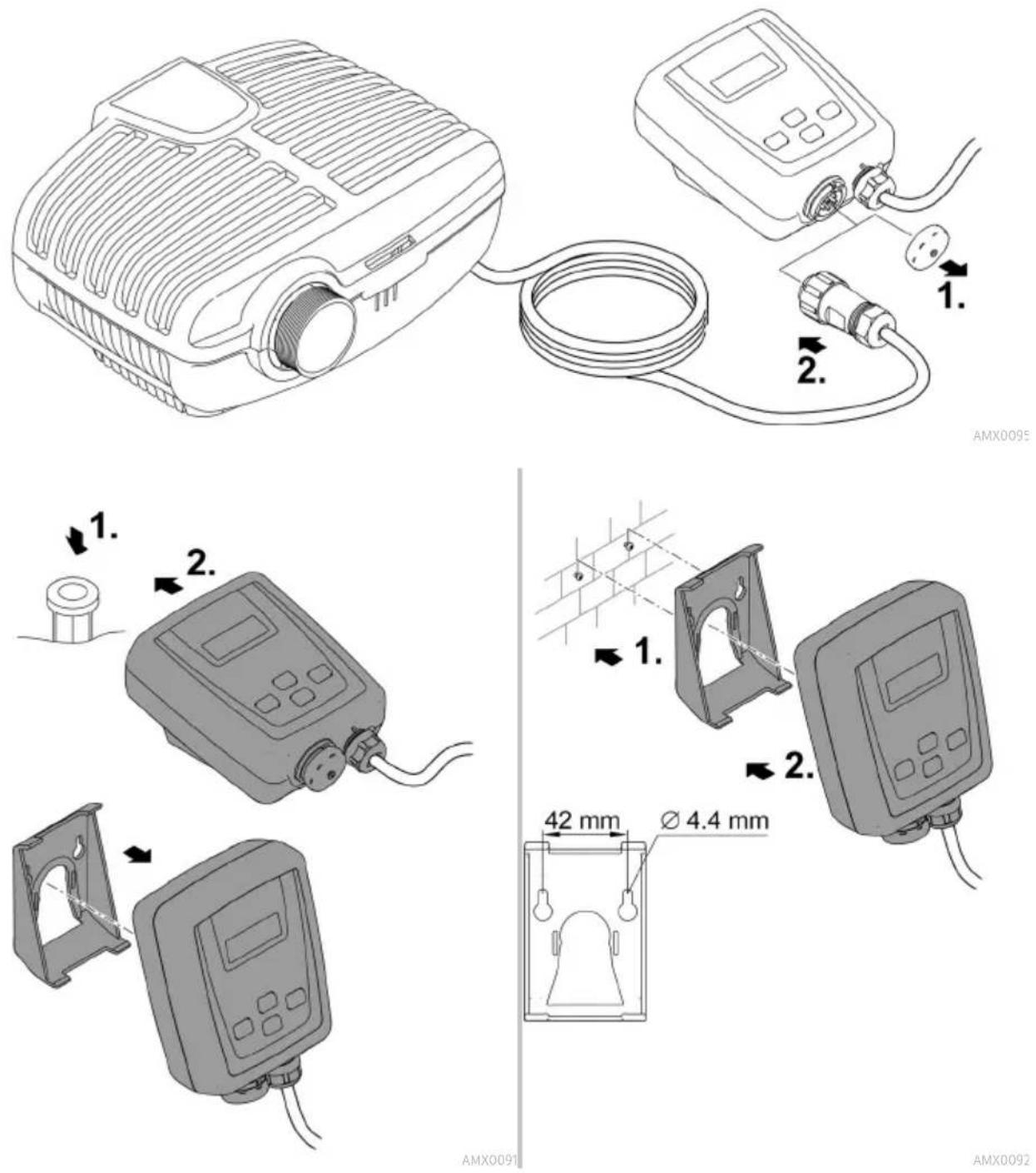

Priključitev krmilnika

AMX0091 AMX0092296 Zagon NASVET Naprava bo uničena, če jo boste uporabljali s senčnikom. Vsebuje občutljive električne sestavne dele. Naprave ne smete priključiti v senčni priključek. NASVET Črpalka ne sme delovati na suho. V nasprotnem primeru se lahko črpalka okvari. Črpalko uporabljajte samo, ko je potopljena ali poplavljena.

• Najprej krmilnik povežite z električnim omrežjem, nato vklopite črpalko na krmilniku. Izklop

• Izklopite črpalko na krmilniku. – Pri delih na napravi, krmilnik odklopite iz omrežja. Environmental Function Control (EFC) Črpalka po zagonu in nato v obratovanju vsakih 20 ... 40 minut predprogramirani samodejni pre- skus delovanja (okoljsko reguliranje – Environmental Function Control (EFC)). Črpalka zazna, ali se nahaja v stanju teka na suho, blokade, oziroma ali je potopljena. V primeru teka na suho ali blo- kade se črpalka samodejno izključi po 60 do 120 sekundah. V primeru motnje prekinite napajanje z električnim tokom in »potopite črpalko« oz. odstranite oviro. Ko odpravite napako, lahko po- novno zaženete napravo.SL

Štirimestni LED-zaslon

Vklop ali izklop črpalke

Povečajte ali zmanjšajte število vrtljajev/moč

• Izberite naslednji način

Lučka LED utripa pri povezavi z aplikacijo OASE. Speed / %

Zadevna lučka LED sveti ob izbranem načinu.

Lučka LED sveti ob vklopljeni črpalki.

Sporočila o napakah)298 Funkcije upravljanja Vklopite/izklopite črpalko Postopajte tako Informacije

Pri izklopljeni črpalki je na zaslonu prikazano »OFF«.

Povečajte/zmanjšajte število vrtljajev Postopajte tako Informacije

Nastavljivo območje: 1 % … 100 %

Nastavljena vrednost bo neposredno prevzeta.

Na kratko pritisnite tipko, da izberete naslednji način.

Prikaz celotnih obratovalnih ur črpalke.

Prikaz trenutne porabe moči črpalke v vatih. − Toleranca: ± 5 % od največje porabe moči. (→ Tehnični podatki)

Prikaz trenutnega števila vrtljajev črpalke v vrtlja- jih na minuto

Prikaz trenutnega števila vrtljajev v odstotkih − Območje prikaza: 1 do 100

Tipko držite pritisnjeno več kot 10 s.

Če je na zaslonu prikazano bon, je radijska pove- zava vklopljena. − Lučka LED na zaslonu sveti ob vklopljeni radijski povezavi. − Lučka LED na zaslonu utripa pri povezavi z apli- kacijo OASE. − (→ Pregled krmilnika)

Povezava krmilnika s pametnim telefonom/tabličnim računalnikom Največja oddaljenost za komunikacijo brez motenj med krmilnikom in pametnim telefo- nom/tabličnim računalnikom je odvisna od zmogljivosti oddajanja pametnega telefona/tablič- nega računalnika. Stene, zidovi iz armiranega betona, večje grmičevje in drevesa dušijo radijske valove in zmanjšujejo razdaljo. Postopajte tako Informacije

Če se ni zgodilo nič, na krmilniku vklopite radijsko povezavo. (→ Vklopite/izklopite radijsko povezavo)

Na pametnem telefonu/tabličnem računalniku vklopite funkcijo Bluetooth.

Zaženite aplikacijo "Easy Switch". Po kratkem iskanju se prikažejo razpoložljivi izdelki.

Izberite želeno črpalko.

V primeru uspešne povezave prikaz preklopi na upravljalno stran črpalke.

Črpalko lahko sedaj upravljate prek pametnega te- lefona/tabličnega računalnika.

Pregled krmilnika)300 Čiščenje in vzdrževanje PREVIDNO Nevarnost poškodb zaradi nepredvidljivega zagona. Funkcije notranjega nadzora naprave lahko izklopijo napravo in jo samodejno ponovno vklopijo. Pred deli na napravi izvlecite omrežni vtič. NASVET Ne uporabljajte agresivnih čistil ali kemičnih raztopin. Ta sredstva lahko poškodujejo ohišje, vpli- vajo na delovanje naprave in škodujejo živalim, rastlinam ter okolju. Napravo, če je mogoče, čistite samo s čisto vodo in mehko krtačo oz. gobo, pri trdovratni uma- zaniji si pomagajte s priporočenimi čistilnimi sredstvi. Razstavljanje aparata

• Izvlecite omrežni vtič in odstranite vse priključke.

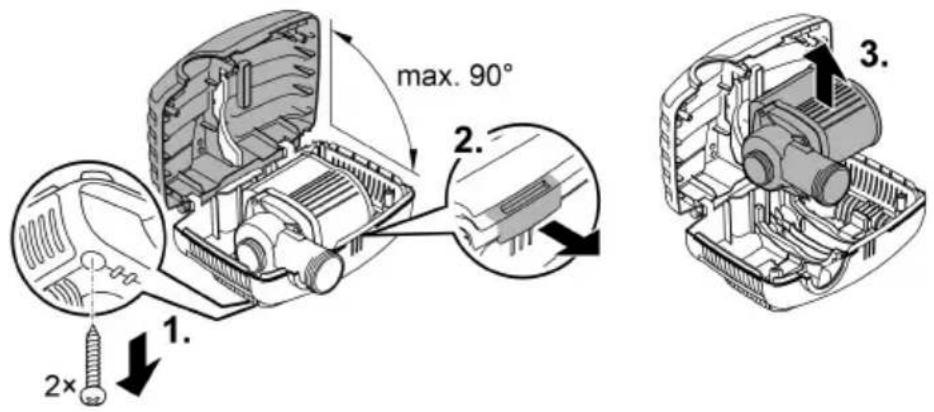

• Napravo razstavite, kot je prikazano na sliki.

• Pri sestavljanju preverite, da je – črpalka vpeta v nosilcu. – priključni kabel napeljan skozi utor na ohišju in ni močno prepognjen ali stisnjen. Čiščenje naprave Napravo čistite po potrebi, vendar vsaj 2-krat letno. − Na črpalki očistite predvsem tekalno enoto in ohišje črpalke.

• Priporočeno čistilno sredstvo pri trdovratnih poapnitvah: – Čistilo za črpalke PumpClean družbe OASE. – Hišna čistila, ki ne vsebujejo kisa ali klora.

• Po čiščenju morate vse dele temeljito izprati z vodo.SL

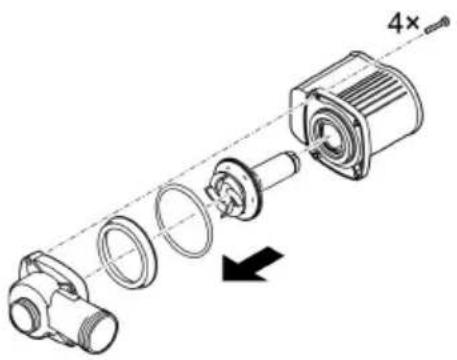

Zamenjava tekalne enote NASVET Tekalna enota vsebuje močne magnete, ki privlačijo magnetne delce (npr. železne opilke). Delci, ki ostanejo sprijeti, lahko povzročijo nepopravljive poškodbe na tekalni enoti in bloku motorja. S tekalne enote pred vgradnjo skrbno odstranite prijete delce.

• Blok motorja razstavite, kot je prikazano na sliki.

Skladiščenje/Prezimovanje Napravo izklopite pri temperaturah vode pod +4 °C ali najkasneje, ko se pričakuje zmrzal.

• Črpalko skladiščite potopljeno ali napolnjeno z vodo zavarovano pred zmrzaljo. Pri tem omrež- nega vtiča ne potapljajte pod vodno gladino!302 Odpravljanje motenj Pregled možnih motenj Motnja Vzrok Ukrep Črpalka se ne zažene. Ni omrežne napetosti.

• Preverite dovodno napeljavo Priključek črpalke na krmilniku je okvarjen Vzpostavite pravilno vtično pove- zavo Črpalka ni vklopljena Vklopite črpalko na krmilniku Črpalka ne črpa Ohišje filtra je zamašeno. Očistite filtrske lupine Voda je zelo onesnažena

Očistite črpalko. Ko se motor ohladi, se črpalka spet samodejno zažene. Črpalka je regulirana predaleč navz- dol Na krmilniku povečajte število vrt- ljajev črpalke Tekalna enota je blokirana Izvlecite omrežni vtič in odstranite oviro. Nato črpalko ponovno vklo- pite. Količina črpanja ne zadostuje

Dolžino cevi zmanjšajte na nujni minimum.

Če je možno, ne uporabljajte ne- potrebnih spojnikov Črpalka je regulirana predaleč navz- dol

Na krmilniku povečajte število vrt- ljajev črpalke

Črpalka se po kratkem delovanju iz- klopi

Očistite črpalko. Ko se motor ohladi, se črpalka spet samodejno zažene.

Črpalka je delovala na suho

Priključena ni nobena črpalka ali pa manjka povezava do črpalke

Preverite, ali je priključni kabel do čr- palke pravilno vstavljen

Priključite črpalko na krmilnik Er2 Napaka komunikacije krmilnik – črpalka

Preverite, ali je priključni kabel do čr- palke pravilno vstavljen.

• Priključite črpalko na krmilnik Er3 Previsoka temperatura

Preverite ali tekalna enota deluje nemo- teno − Pri moteni tekalni enoti črpalka po- trebuje preveč moči

Pri moteni tekalni enoti črpalka potre- buje preveč moči Er5 Blokirana črpalka Preverite črpalko in odstranite oviro. Er6

Črpalko potopite v vodo

Črpalko poganjajte pri pravilni omrežni na- petosti

Podaljški do cevi naj bodo čim krajši. − Zaradi padca napetosti pri daljših na- peljavah je napetost na črpalki pre- nizka.

Uporabite podaljške do cevi z večjim presekom vodnika. − Zaradi padca napetosti pri napeljavah s premajhnim presekom vodnika je napetost na črpalki prenizka.304 Tehnični podatki Opis AquaMax Eco Classic 9000 C 12000 C 18000 C Priključna napetost V AC 220 … 240 220 … 240 220 … 240 Omrežna frekvenca

Najv. višina črpanja

m 2 2 2 Dolžina priključnega voda čr- palke

Sveža voda, voda v ribniku pH-vrednost

• Tekalna enota Odlaganje odpadkov NASVET Te naprave ne smete zavreči med gospodinjske odpadke. Napravo odstranite skozi za to predviden sistem sprejemanja odpadkov. Če imate kakršna koli vprašanja, se obrnite na lokalno podjetje za odstranjevanje odpadkov. Tam boste prejeli informacije o tem, kako pravilno odstraniti napravo. Pred tem naredite napravo neuporabno tako, da odrežete kabel.306 Originalni priručnik.
