MODE D'EMPLOI AquaMax Eco Classic 12000C OASE

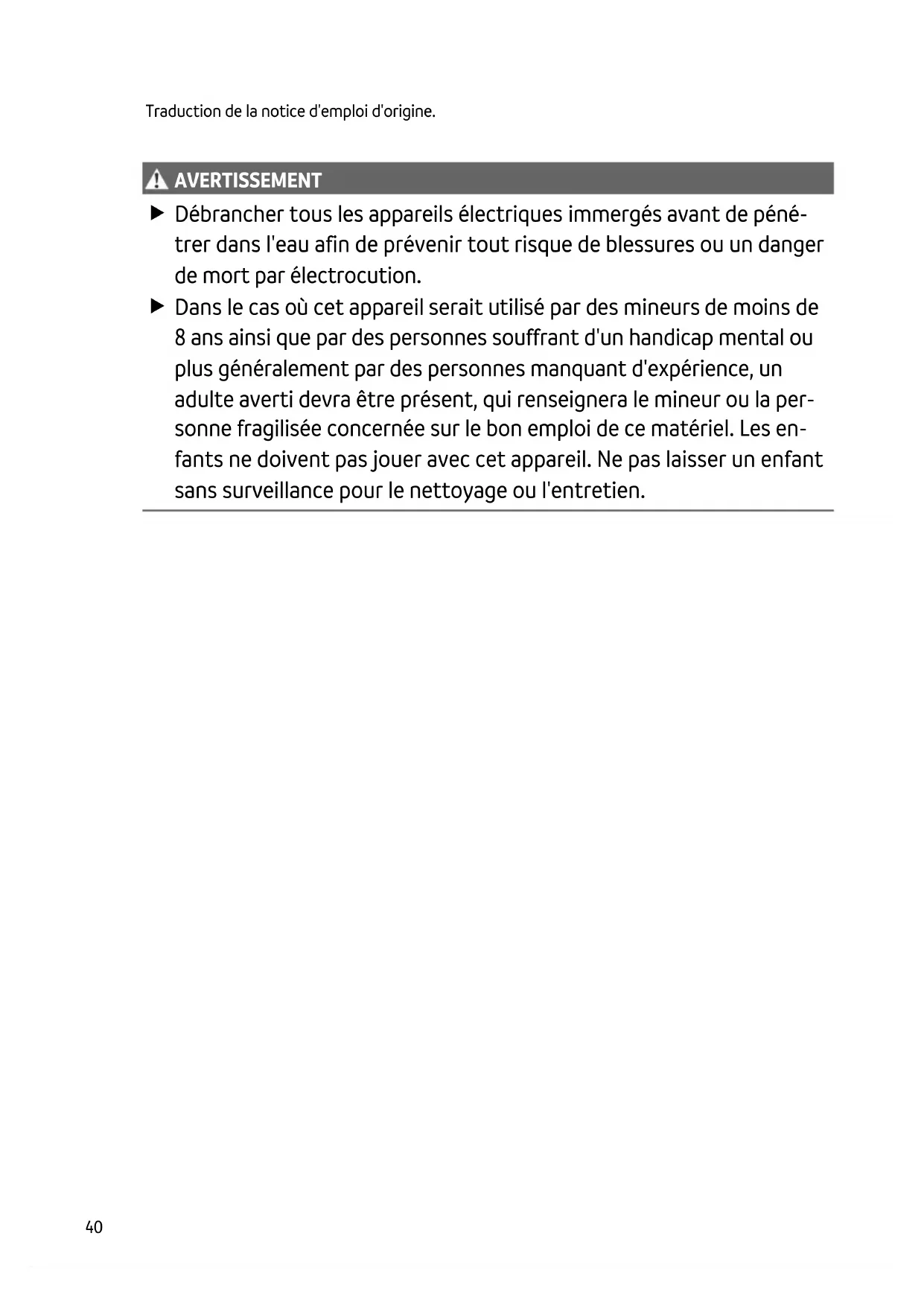

AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.FR

Consignes de sécurité Raccordement électrique

• Des dispositions particulières s'appliquent aux installations électriques en extérieur. Seul un électricien qualifié peut réaliser l’installation électrique. – En raison de sa formation professionnelle, de ses connaissances et de son expérience, l'élec- tricien qualifié possède les connaissances nécessaires et a le droit de réaliser des installa- tions électriques en extérieur. Il est capable d’identifier d'éventuels dangers et respecte les normes, règlements et dispositions régionaux et nationaux en vigueur. – En cas de questions et de problèmes, prière de vous adresser à un électricien qualifié.

• Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen- tation correspondent.

• Ne branchez l'appareil que sur une prise de courant installée conformément aux prescriptions.

• L'appareil doit être protégé par un dispositif de protection à courant différentiel-résiduel (RCD) avec un courant différentiel assigné de 30 mA maximum.

• Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con- çus pour une utilisation en extérieur (protégé contre les projections d'eau).

• Protégez les fiches et les douilles ouvertes contre l'humidité. Exploitation sécurisée

• Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier.

• Jetez l'appareil si son câble de raccordement au secteur est endommagé. Le câble de raccor- dement au secteur ne peut pas être remplacé.

• L'unité de fonctionnement dans l'appareil contient un aimant à champ magnétique puissant qui risque d'avoir un impact sur les stimulateurs cardiaques ou les défibrillateurs implantés (ICD). Maintenir une distance minimale de 0,2 m entre l'implant et l'aimant.

• Ne pas soulever ni tirer l'appareil par le câble électrique.

• Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement.

• Ne jamais procéder à des modifications techniques sur l'appareil.

• Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi.

• N’utiliser que des pièces de rechange et des accessoires d’origine.

• En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE. Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante :

• Pour le pompage d'eau normale d'étang pour filtres, cascades et cours d'eau.

• Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques)

• Dans le respect des valeurs d'eau admissibles. (→ Valeurs admissibles de l’eau)42 Les restrictions suivantes sont valables pour l'appareil :

• Ne pas utiliser dans des piscines naturelles.

• Ne jamais utiliser dans d'autres liquides que de l'eau.

• Ne jamais utiliser sans débit d'eau.

• Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté- riaux facilement inflammables ou explosifs.

• A ne pas raccorder à l'alimentation en eau potable.

• Ne pas utiliser à des fins commerciales ou industrielles.

• Selon la classification de la compatibilité électromagnétique, la pompe est un appareil de caté- gorie A. Dans les logements, l'appareil peut causer des interférences. L'utilisateur doit prendre des mesures appropriées. Description du produit Vue d'ensemble

Contrôleur pour le réglage de la vitesse de rotation de la pompe de filtration

Commande à l’aide de l’application OASE "Easy Switch"

Cadre pour le montage mural du contrôleur

Piquet pour la mise en place du contrôleur

Manchon de conduite souple avec joint à rotule, pièce d'étanchéité, écrou borgne et collier de ser- rage de tuyau

Manchon de conduite souple avec écrou borgne et collier de serrage de tuyauFR

Symboles sur l'appareil

A l'épreuve de la poussière. Étanche à l'eau jusqu'à 4 m

Protection contre la poussière. Protection contre la projection d'eau Ne pas immerger

Dangers possibles pour les personnes ayant des stimulateurs cardiaques.

Conserver à l’abri de la lumière directe du soleil.

À ne pas évacuer dans les ordures ménagères.

Toujours lire la notice d'utilisation.

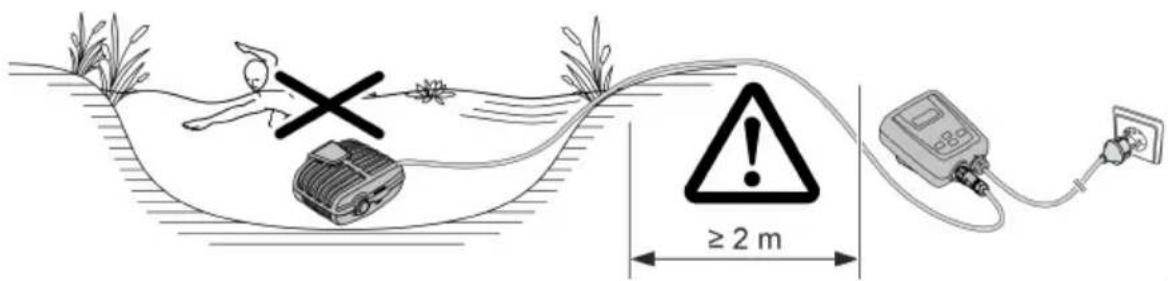

• Variante (a) : Installer la pompe immergée – La pompe est positionnée dans l’étang ou le bassin. – Pompage d’eau par le panier de filtration.

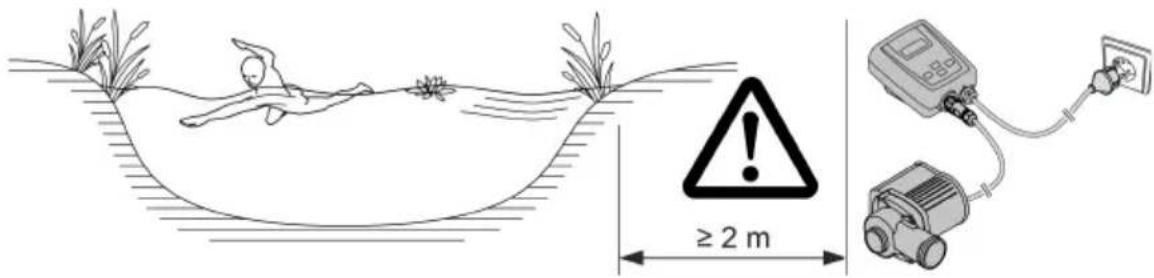

• Variante (b) : Installer la pompe hors de l’eau – La pompe est placée sans panier de filtration à l'extérieur de l’étang ou du bassin mais en- dessous du niveau de l'eau. – Pompage d’eau par un filtre satellite ou un skimmer.44 Mise en place et raccordement La pompe peut être installée en immersion (dans l’eau) ou au sec (hors de l’eau).

AVERTISSEMENT Blessures graves voire mortelles en cas d’utilisation de l'appareil dans un étang de baignade. Les pièces défectueuses d’un appareil électrique soumettent l'eau à une tension électrique dange- reuse. Ne pas utiliser l'appareil dans une piscine naturelle. PRUDENCE Composants rotatifs au niveau de la tubulure d'aspiration et de la tubulure de refoulement. Des blessures sont possibles si vous introduisez vos mains dans les tubulures. Notez en particulier : Un appareil arrêté en raison d'une surcharge peut redémarrer de manière inattendue ! N'introduisez pas vos doigts dans l'ouverture de la tubulure d'aspiration ou de refoulement lorsque la fiche de secteur est branchée. Si les tubulures sont librement accessibles pendant le fonctionnement, par exemple si aucun tuyau n'est raccordé, sécurisez les tubulures avec une protection contre le contact. La protec- tion contre le contact est disponible dans les accessoires. Tous les composants de l'appareil ne doivent pas être exposés de manière prolongée à la lu- mière directe du soleil, car cela pourrait les endommager. Utilisez éventuellement une cou- verture de protection.FR

Mise en place en immergé de l'appareil Raccordement

Ne branchez pas encore la fiche de secteur dans la prise de courant ! Mise en place

• Installer la pompe à l'horizontale sur un support fixe.

• Veillez à la bonne stabilité de la pompe.

• Nous recommandons de surélever la pompe ou les composants raccordés à l'aspiration (skimmer, filtre satellite, siphon de sol, etc.) en cas d'eau boueuse ou polluée. Cela permet de réduire l'aspiration de particules, ce qui augmente la durée de vie du bloc rotor.

• Ne faites fonctionner la pompe que si elle est recouverte d'au moins 10 cm d'eau. Dans le cas contraire, elle risque d'aspirer de l'air.

Le câble de retrait permet de sortir facilement la pompe de l'eau. − Faites passer le câble de retrait par les ouvertures rondes de la coque inférieure du filtre et le fixer.46 Mise en place de l'appareil au sec Pour une installation à sec, la pompe doit être installée sans boîtier de filtre. Conversion

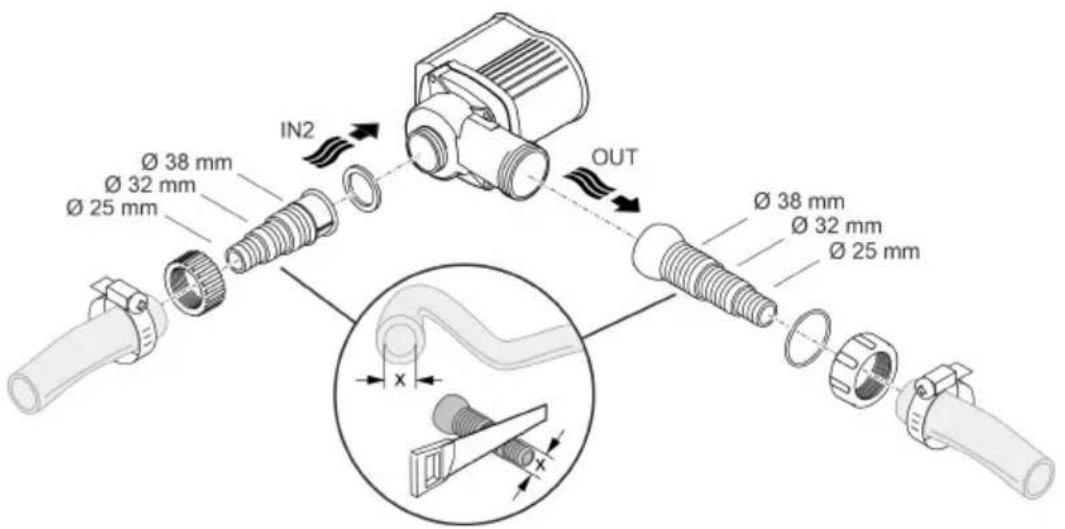

• Des tuyaux ou des tubes peuvent être raccordés à l'entrée (IN) et à la sortie (OUT). – Les raccords pour les tuyaux sont inclus. Leur montage est décrit par la suite. – Un adaptateur pour les tubes de DN75/DN110 est disponible en tant qu'accessoire (réfé- rence 35578).

• Le diamètre du tuyau côté aspiration (IN) ne doit pas être inférieur à celui du tuyau côté refou- lement (OUT).

• Plus le diamètre du tuyau est grand, plus les pertes par frottement dans les conduites sont faibles et meilleur est le débit.

• Le diamètre du tuyau ne doit pas être inutilement limité par un embout à olive. Si nécessaire, raccourcissez l'embout à olive en fonction du diamètre du tuyau.

Ne branchez pas encore la fiche de secteur dans la prise de courant !FR

• Installer la pompe à l'horizontale sur un support fixe.

• Veillez à la bonne stabilité de la pompe.

• La pompe ne doit pas être exposée à la lumière directe du soleil.

• Le lieu d'installation doit être suffisamment aéré pour que la pompe ne surchauffe pas. Tempé- ratures ambiantes autorisées (→ Caractéristiques techniques)

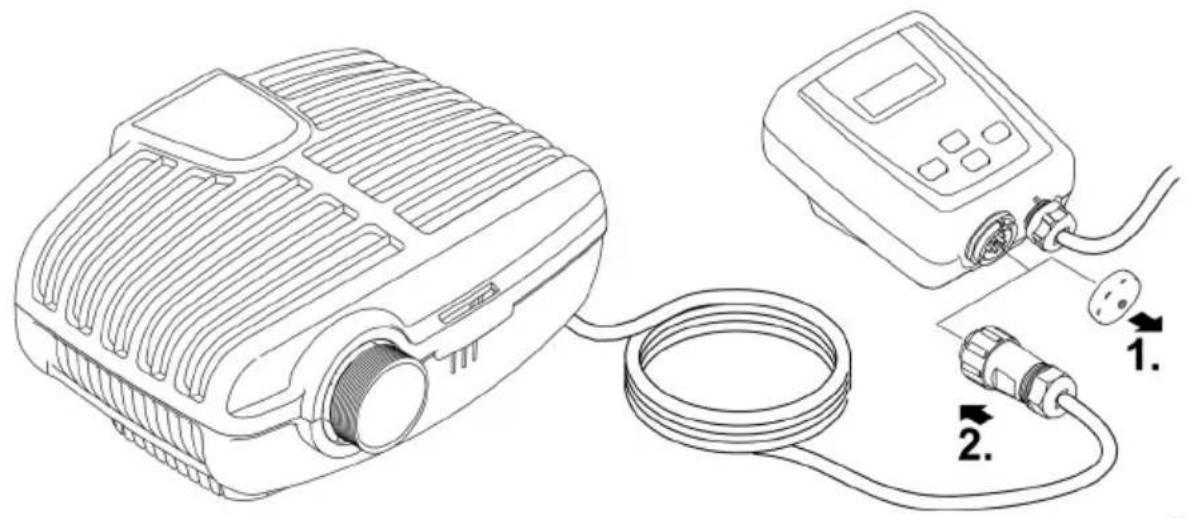

AMX008948 Raccorder le contrôleur

Mise en service REMARQUE L'appareil est détérioré lorsqu’il est utilisé avec un variateur. Il contient des composants élec- triques fragiles. Ne pas raccorder l'appareil à une alimentation en courant avec variateur. REMARQUE La pompe ne doit pas fonctionner en marche à sec. Dans le cas contraire, la pompe pourrait être détériorée. Ne faites fonctionner la pompe que lorsqu'elle est immergée.

Mise en circuit / mise hors circuit Mise en circuit La pompe et le contrôleur doivent être raccordés avant la mise en circuit du contrôleur.

• Commencer par raccorder le contrôleur au réseau électrique puis mettre la pompe en circuit sur le contrôleur. Mise hors circuit

• Mettre la pompe hors circuit sur le contrôleur. – Lors des interventions sur l'appareil, débrancher le contrôleur de la tension secteur. Environmental Function Control (EFC) La pompe exécute un test automatique au démarrage, puis tous les 20 ... 40 minutes, la pompe effectue automatiquement un autotest préprogrammé (Environmental Function Control (EFC)). La pompe reconnaît si elle se trouve en marche à sec / à l'état bloqué ou immergé. En cas de marche à sec / de blocage, la pompe se met automatiquement hors circuit après 60 à 120 se- condes. Lors d’un dérangement, interrompez l'alimentation électrique, « immergez la pompe dans l’eau » ou bien retirez l’obstacle. Vous pouvez ensuite remettre l’appareil en service.50 Utilisation Vue d’ensemble du contrôleur

Affichage à LED à quatre chiffres

Affichage des valeurs

• Le mode "Power / W" est affiché par défaut.

Touche « Marche/Arrêt »

Mise en et hors circuit de la pompe

Augmenter ou diminuer la vitesse de rotation/la puis- sance

• Sélectionner le mode suivant

• Connexion/déconnexion de la liaison radio

Liaison radio avec LED

La LED est allumée lorsque la liaison radio est active.

• La LED clignote lorsqu’il y a une liaison avec l’applica- tion OASE. Speed / %

La LED correspondante est allumée lorsque le mode est sélectionné.

• L’écran affiche la valeur actuelle du mode.

La LED est allumée lorsque la pompe est connectée.

La LED est allumée en cas de défaut.

• Le code de défaut est affiché à l’écran. (→

Fonctions opérationnelles Mise en circuit/hors circuit de la pompe La manière de procéder Info

Appuyer brièvement sur cette touche pour connecter ou déconnec- ter la pompe.

OFF » s’affiche à l’écran lorsque la pompe est à l’ar- rêt.

Augmenter ou diminuer la vitesse de rotation La manière de procéder Info

Appuyer plusieurs fois sur la touche souhaitée ou la maintenir enfoncée pour modifier la vitesse de rotation en pourcentage.

Plage réglable : 1 % … 100 %

Le réglage n’est possible qu’en mode "Speed / %" ou "Power / W".

La valeur réglée est directement acceptée.

Lors de l’appui sur une touche, le contrôleur passe automatiquement en mode "Speed / %".

Après 15 s sans commande, le régulateur passe auto- matiquement en mode "Power / W".

Affichage des valeurs d’état actuelles La manière de procéder Info

Appuyer brièvement sur la touche pour sélectionner le mode suivant.

Mode "Durée de fonctionnement / h"

Affichage de la durée de fonctionnement totale de la pompe

Affichage jusqu’à 9999 heures de fonctionnement : 0 à 9999 − Incrément affiché 1 heure

Affichage de 10000 à 99900 heures de fonctionne- ment : 100H à 999H − Incrément affiché 100 heures − Exemple : 022H = 22 × 100 = 2200 heures de fonctionnement

Affichage de la puissance absorbée actuelle de la pompe en Watts − Tolérance : ± 5% de la puissance absorbée maxi- male (→ Caractéristiques techniques)

Affichage du régime actuel de la pompe en tours/minute.

Affichage du régime actuel en pourcentage − Plage d’affichage 1 à 100

Après 15 s sans commande, le contrôleur passe auto- matiquement en mode "Power / W".52 Connexion/déconnexion de la liaison radio La manière de procéder Info

Maintenir la touche appuyée pen- dant plus de 10

Si boF est affiché à l’écran, la liaison radio est inac- tive.

Si bon est affiché à l’écran, la liaison radio est ac- tive. − La LED de l’affichage est allumée lorsque la liai- son radio est active. − La LED de l’affichage clignote lorsqu’il y a une liaison avec l’application OASE. − (→ Vue d’ensemble du contrôleur)

A la livraison, la liaison radio est active

Après 15 s sans commande, le régulateur passe auto- matiquement en mode "Power / W".

Connexion du contrôleur avec le smartphone/la tablette La distance maximale pour une communication sans interférence entre le contrôleur et le smart- phone/la tablette dépend de la puissance d’émission du smartphone/de la tablette. Les murs, les parois en béton armé, les objets métalliques de grandes dimensions, les buissons et les arbres amortissent les ondes radio et diminuent la portée maximale. La manière de procéder Info

Télécharger et installer l’application OASE "Easy Switch" sur le smartphone/la tablette. L’application OASE est disponible pour iOS (Appstore) et Android (Playstore).

Si cela n’a pas été déjà fait, activer la liaison radio sur le contrôleur. (→ Connexion/déconnexion de la liaison radio)

Activer la fonction Bluetooth sur le smart- phone/la tablette.

Lancer l’application "Easy Switch". La liste des produits disponibles est affichée après une brève recherche.

Sélectionner la pompe souhaitée. Le contrôleur affiche un code d’authentification pen- dant deux minutes.

Saisir le code d’authentification dans le smart- phone/la tablette.

Si la connexion est réussie, l’affichage passe à la page de commande de la pompe

Il est maintenant possible de commander la pompe avec le smartphone/la tablette.

La LED de l’affichage du contrôleur clignote. (→

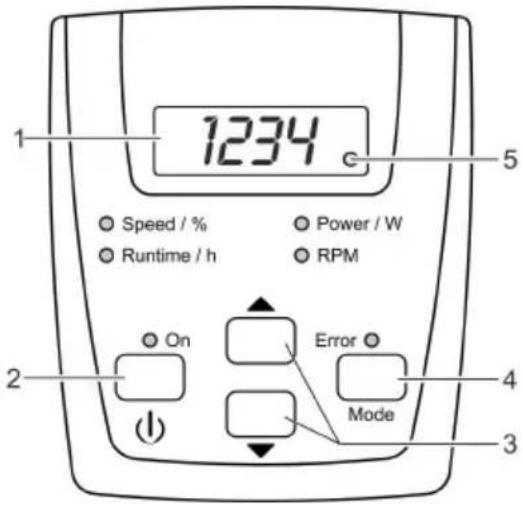

Vue d’ensemble du contrôleur)FR

Nettoyage et entretien PRUDENCE Risque de blessure découlant d'un démarrage imprévu. Les fonctions de surveillance internes de l'appareil peuvent l’éteindre puis le rallumer automatiquement. Débrancher la prise de secteur avant d'exécuter des travaux sur l'appareil. REMARQUE N’utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peu- vent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement. Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge ; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés. Démonter l'appareil

• Débranchez la fiche de secteur et déconnectez tous les raccordements.

• Démontez l'appareil comme indiqué sur l'illustration.

• Remontez l'appareil dans l'ordre inverse.

• Lors de l'assemblage, vérifiez que – la pompe est bien fixée dans le support. – le câble secteur sort par la rainure du boîtier et n’est pas fortement plié ou coincé. Nettoyage de l'appareil Nettoyez l'appareil selon les besoins et au moins 2 fois par an. − Nettoyer en particulier l'unité de fonctionnement et le corps de pompe.

• Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore.

• Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.54 Remplacer l'unité de fonctionnement REMARQUE L'unité de fonctionnement contient un puissant aimant qui attire les particules magnétiques (p. ex. les copeaux de fer). Les particules qui restent risquent d'être à l'origine de dommages irrépa- rables sur l'unité de fonctionnement et le bloc moteur. Avant le montage de l’unité de fonctionnement, éliminer soigneusement toutes traces de par- ticules adhérentes.

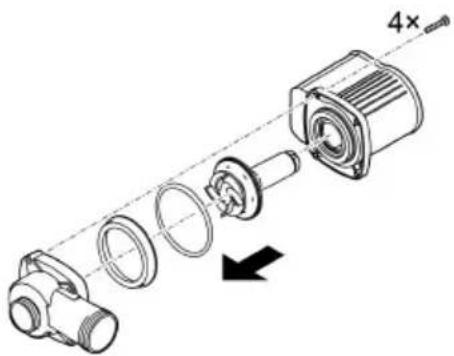

• Démontez le bloc moteur comme indiqué sur l'illustration.

• Nettoyer les composants à l’eau propre avec une brosse.

• Vérifiez l’absence d’endommagement de toutes les pièces. Remplacez les pièces endomma- gées ou usées.

• Remontez le bloc moteur dans l'ordre inverse.

Stockage / entreposage pour l'hiver Mettre l’appareil hors service lorsque la température de l'eau est inférieure à +4 °C ou au plus tard à l'annonce de gel.

• Nettoyez soigneusement l’appareil.

• Vérifiez si l'appareil est endommagé et, le cas échéant, remplacez les pièces endommagées.

• Stockez la pompe immergée ou remplie d’eau et à l’abri du gel. Ne plongez pas la fiche de sec- teur dans l'eau !FR

Dépannage Aperçu des dysfonctionnements possibles Défaut Cause Remède La pompe ne démarre pas Absence de tension de réseau

Vérifier la tension secteur

Contrôler les lignes d'alimenta- tion Raccordement défectueux de la pompe au contrôleur

Etablir une connexion correcte

La pompe n’est pas en circuit

Mettre la pompe en circuit sur le contrôleur

La pompe ne refoule pas Corps de filtre colmaté Nettoyer les enveloppes filtrantes Pollution d'eau excessive

Nettoyer la pompe Après le refroi- dissement du moteur, la pompe se remet automatiquement en ser- vice.

Pompe réglée trop bas

Augmenter la vitesse de rotation de la pompe sur le contrôleur

L'unité de fonctionnement est blo- quée

Débrancher la fiche de secteur et enlever l'obstacle. Remettre en- suite la pompe en circuit.

Débit de pompe insuffisant

Nettoyer les enveloppes filtrantes Pertes excessives dans les con- duites d'amenée

Sélectionner un diamètre de tuyau plus grand

Adapter l'embout à étages au diamètre du tuyau

Réduire la longueur du tuyau au minimum requis

Eviter les pièces de raccorde- ment inutiles Pompe réglée trop bas Augmenter la vitesse de rotation de la pompe sur le contrôleur La pompe s'arrête après une courte période de marche

Pollution d'eau excessive

Nettoyer la pompe Après le refroi- dissement du moteur, la pompe se remet automatiquement en ser- vice. L'unité de fonctionnement est blo- quée

Débrancher la fiche de secteur et enlever l'obstacle. Remettre en- suite la pompe en circuit.

La pompe a marché à sec

Immerger la pompe. Pour le fonc- tionnement dans la pièce d'eau, im- merger complètement l'ap pareil.56 Messages d'erreur Après élimination du défaut, le message d’erreur est automatiquement réinitialisé Message d'erreur

Aucune pompe connectée ou absence de connexion avec la pompe

Vérifier que le câble pour la pompe est correctement branché

Raccorder la pompe au contrôleur Er2 Défaut de communication contrôleur

Vérifier que le câble pour la pompe est correctement branché.

• Raccorder la pompe au contrôleur Er3 Température excessive

Vérifier si l’unité de fonctionnement fonctionne sans point dur − Si l'unité de fonctionnement fonc- tionne avec des points durs, la pompe a besoin d’une puissance trop élevée

La température ambiante est trop éle- vée Er4

Vérifier si l’unité de fonctionnement fonc- tionne sans point dur

Si l'unité de fonctionnement fonctionne avec des points durs, la pompe a besoin d’une puissance trop élevée Er5

la pompe est bloquée

Vérifier la pompe et enlever l’obstacle

Er6 Fonctionnement à sec

Immerger la pompe dans l’eau

Assurer l’alimentation en eau pour la mise en place à sec Er7 Surtension Faire fonctionner la pompe à la tension secteur correcte

L'appareil n’est pas adapté à la plage de tension secteur existante Er8 Sous-tension

Le câble de rallonge de la pompe doit être le plus court possible − La tension pour la pompe est trop basse en raison de la chute de tension dans les câbles longs

Utiliser un câble de rallonge de la pompe dont les conducteurs ont une plus grande section − La tension pour la pompe est trop basse en raison de la chute de tension dans les câbles dont les conducteurs ont une trop petite sectionFR

Caractéristiques techniques Descriptif AquaMax Eco Classic 9000 C 12000 C 18000 C Tension de raccordement V CA 220 … 240 220 … 240 220 … 240 Fréquence de réseau

IP 68 IP 68 IP 68 Indice de protection du contrô- leur

G1½ G1½ G1½ Tuyau mm 25/32/38 25/32/38 25/32/38 Capacité de refoulement max. l/h 8800 12000 17600 Hauteur de refoulement max. m 4,5 4,7 5,3 Surface d’entrée du filtre

Diamètre des grains maxi., im- puretés grossières

mm 8 8 8 Profondeur d'immersion max.

Longueur du raccordement au réseau du contrôleur m 2 2 2 Longueur du raccordement au réseau de la pompe

Poids kg 4,4 5,0 5,35

Valeurs admissibles de l’eau

eau douce, eau de bassin Valeur pH

Teneur en chlorure mg/l <250 Teneur en sel

<0,4 Résidu sec total mg/l <50 Température

• Unité de fonctionnement Recyclage REMARQUE Il est interdit d’éliminer cet appareil avec les déchets ménagers. Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des ques- tions. Elle vous fournira les informations relatives à l’élimination réglementaire de l’appareil. Mettez l’appareil hors d’usage en sectionnant les câbles.NL
