MODE D'EMPLOI ProMax MudDrain 30000 OASE

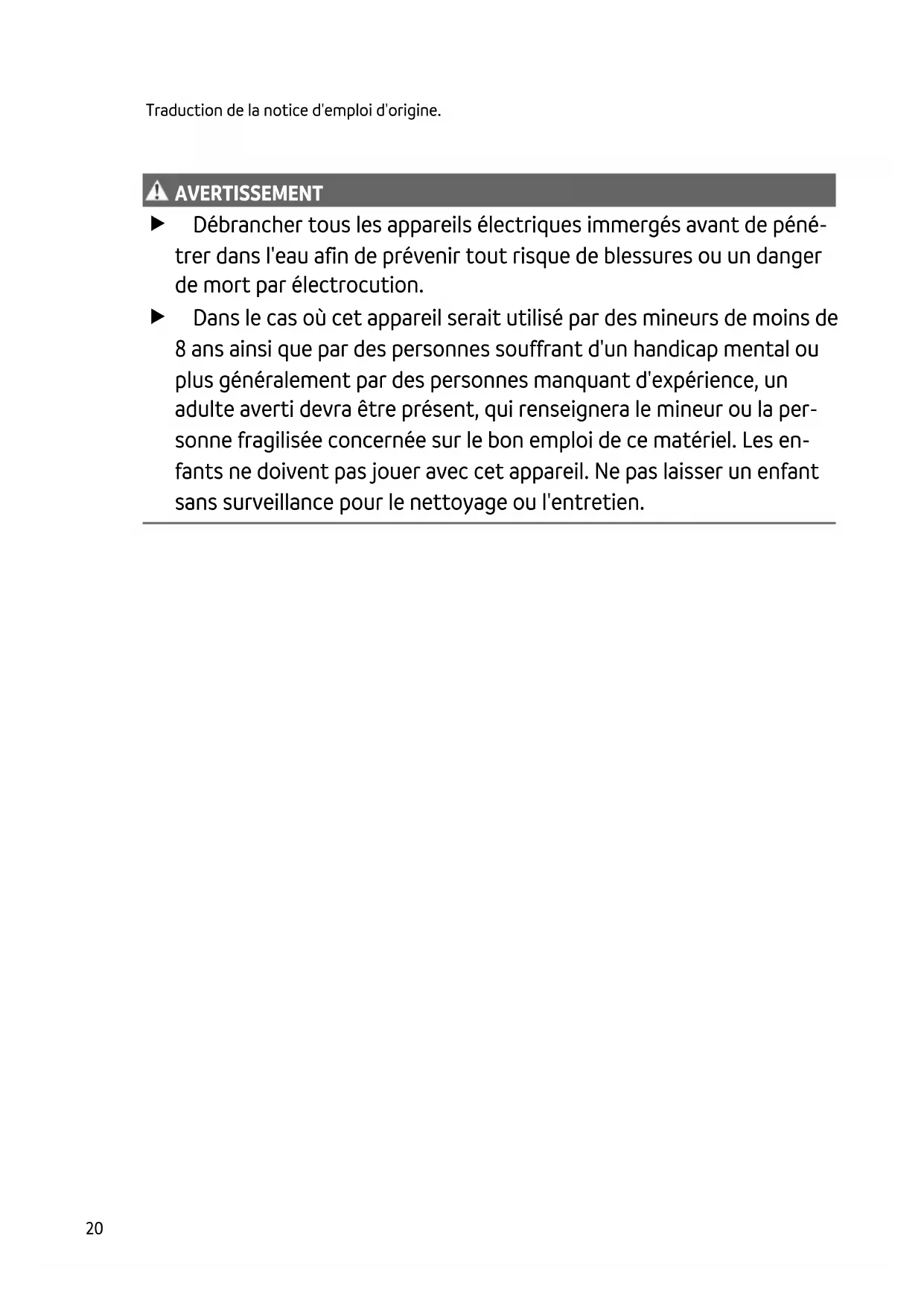

AVERTISSEMENT AVERTISSEMENT Débrancher tous les appareils électriques immergés avant de péné- trer dans l'eau afin de prévenir tout risque de blessures ou un danger de mort par électrocution. Dans le cas où cet appareil serait utilisé par des mineurs de moins de 8 ans ainsi que par des personnes souffrant d'un handicap mental ou plus généralement par des personnes manquant d'expérience, un adulte averti devra être présent, qui renseignera le mineur ou la per- sonne fragilisée concernée sur le bon emploi de ce matériel. Les en- fants ne doivent pas jouer avec cet appareil. Ne pas laisser un enfant sans surveillance pour le nettoyage ou l'entretien.FR

Consignes de sécurité Raccordement électrique Ne brancher l'appareil que lorsque les caractéristiques électriques de l'appareil et de l'alimen- tation correspondent. Raccorder l'appareil uniquement à une prise installée de manière réglementaire. Veiller à ce que l'appareil soit absolument protégé par fusible par le biais d’une protection différentielle avec un courant assigné de 30 mA maximum. Les câbles de rallonge et le distributeur de courant (p. ex. blocs multiprises) doivent être con- çus pour une utilisation en extérieur (protégé contre les projections d'eau). Protégez les fiches et les douilles ouvertes contre l'humidité. Exploitation sécurisée Ne faites fonctionner l'appareil que lorsqu'il n'y a personne dans l'eau. Ne pas utiliser l'appareil en cas d'endommagement des câbles électriques ou du boîtier. Faire remplacer immédiatement par OASE, par un service après-vente agréé ou par un électri- cien qualifié un câble d'alimentation endommagé afin d'éviter les risques d’électrocution. Ne pas soulever ni tirer l'appareil par le câble électrique. Poser les câbles de manière à éviter tout risque d'endommagement et de trébuchement. Ne jamais procéder à des modifications techniques sur l'appareil. Exécuter des travaux sur l'appareil uniquement si ces derniers sont décrits dans la notice d'emploi. N’utiliser que des pièces de rechange et des accessoires d’origine. En cas de problèmes, adressez-vous au service après-vente autorisé ou contactez OASE. Utilisation conforme à la finalité Utilisez le produit décrit dans cette notice uniquement de la manière suivante : Refoulement d'eau claire ou d'eau de pluie. Refoulement d'eau chlorée. Refoulement d'eaux usées à teneur de particules d'une taille de 40 mm maximum. Irrigation et arrosage. Remise en circulation et vidage par pompage des réservoirs ou des bassins. Prise d'eau dans des tonneaux de pluie ou des citernes. Dans le respect des caractéristiques techniques. (→ Caractéristiques techniques) Les restrictions suivantes sont valables pour l'appareil : Non compatible à l'eau salée. Non approprié pour l'eau potable. A ne pas utiliser pour une exploitation à long terme (p. ex. fonctionnement de circulation per- manent dans une pièce d'eau). A ne pas utiliser à des fins industrielles. Ne pas utiliser en relation avec des produits chimiques, des produits alimentaires, des maté- riaux facilement inflammables ou explosifs. A ne pas raccorder à l'alimentation en eau potable.22 Description du produit Vue d'ensemble POX0014 1 Poignée 2 Embout de tuyau à étages 3 Manchon de réduction G1½ sur G1¼ 4 Raccord côté refoulement G2 5 Pied de la pompe 6 Contact à flotteur 7 Câble d'alimentation électrique 8 Câble de fixation 10 m L'appareil contient de la fonte soumise à un processus de corrosion naturelle. La fonction de l'appareil n'en est nullement entravée. Symboles sur l'appareil L'appareil est étanche à la poussière et à l'eau jusqu'à une profondeur de 7 m. Ne pas jeter l'appareil avec les déchets ménagers courants. Lire la notice d'emploi.FR

Mise en place et raccordement Branchement du tuyau de refoulement Le débit est optimal avec un diamètre du tuyau de 50 mm. Voici comment procéder :

1. Adapter l'embout à étages au diamètre du tuyau.

2. Visser l'embout à étages sur le raccord du côté refoulement.

3. Relier le tuyau de refoulement à l'embout à étages.

– Bloquer le tuyau de refoulement avec un collier de serrage. POX001624 Mode automatique L'eau qui monte soulève le contact à flotteur jusqu'à ce que le point d'enclenchement soit atteint et la pompe en circuit. Le niveau d'eau décroissant abaisse le contact à flotteur jusqu'à ce que le point de déclenche- ment soit atteint et la pompe hors circuit. Voici comment procéder : Enfoncer le câble du contact à flotteur dans le support de câble. – Plus le câble entre le contact à flotteur et le support de câble est court, plus le point d'en- clenchement est bas et plus le point de déclenchement est haut. Pour un fonctionnement impeccable, respecter une longueur de câble de 100 mm au moins entre le contact à flotteur et le support de câble. La hauteur d'eau résiduelle minimale s'atteint uniquement en mode manuel. POX0015 Mode manuel. La pompe est en permanence en circuit lorsque le contact à flotteur est à la verticale (le câble pend). REMARQUE En mode manuel, la pompe peut fonctionner à sec. Lorsqu’elle fonctionne à sec, la pompe est soumise à une usure accrue. Mettre la pompe hors circuit lorsque le niveau d'eau minimal est atteint.FR

Installation de la pompe Placer la pompe à la verticale et de manière stable dans l'eau. Pour la descendre dans un puits, fixer une corde à la poignée. Ne pas la porter par le câble de raccordement au réseau. Positionner la pompe de sorte à ce que les particules de salissures d'une taille >40 mm ne soient pas aspirées et qu'elles ne bouchent pas l'orifice d'aspiration. Si besoin, placer la pompe à un point plus élevé. La liberté de mouvement du contact à flotteur doit toujours être assurée. POX001826 Exploitation AVERTISSEMENT Risque de blessures graves ou danger de mort par décharge électrique. Ne pas utiliser la pompe lorsque des personnes se trouvent dans l'eau. Avant d'entrer dans l'eau, débranchez tous les appareils électriques. REMARQUE La pompe n'est pas conçue pour une utilisation à long terme. Une utilisation à long terme risque de raccourcir en conséquence la durée de vie de la pompe. Mettre l'appareil en circuit Brancher la fiche secteur dans la prise. – La pompe est opérationnelle. – La pompe démarre dès que le niveau d'eau a atteint la hauteur de déclenchement. Déconnexion de l'appareil Débrancher la prise secteur. – Après la mise hors circuit, de l'eau résiduelle risque d'être refoulée dans le tuyau et de s'écouler par l'orifice d'aspiration de la pompe. Rincez la pompe avec de l’eau courante après l’utilisation. Nettoyage et entretien REMARQUE N’utiliser ni produits de nettoyage agressifs ni solutions chimiques. En effet, ces produits peu- vent endommager le boîtier, altérer le fonctionnement de l'appareil et nuire aux animaux, aux plantes et à l'environnement. Nettoyez l'appareil si possible avec de l'eau claire et une brosse douce ou une éponge ; pour éliminer des encrassements tenaces, employez les produits de nettoyage recommandés. Nettoyez l'appareil selon les besoins et au moins 2 fois par an. Produits de nettoyage recommandés en cas d'entartrages tenaces : – Nettoyant pour pompe PumpClean de OASE. – Détergents ménagers exempts de vinaigre et de chlore. Après le nettoyage, rincer méticuleusement toutes les pièces à l'eau claire.FR

Stockage / entreposage pour l'hiver L'appareil n'est pas résistant au gel et doit absolument être désinstallé et entreposé lorsque du gel est prévu. Ci-après, la méthode optimale pour entreposer l'appareil : Nettoyer l'appareil minutieusement et remplacer les pièces endommagées. Stocker la pompe au sec et à l'abri du gel. Protéger les fiches ouvertes contre l'humidité et les salissures. Vider les tuyaux et les raccordements autant que possible. Dépannage Dérangement Cause éventuelle Solution La pompe ne démarre pas L’alimentation en courant est in- terrompue. Brancher la prise secteur Vérifier la protection de la fiche de secteur La pompe s'arrête après une courte période de fonctionnement Le dispositif de sécurité contre les surcharges a arrêté la pompe pour cause de surchauffe Nettoyer l'orifice d'aspiration et le tuyau de refoulement Laisser refroidir la pompe. Le dispositif de sécurité contre les surcharges est automatique- ment réinitialisé après refroidis- sement La pompe fonctionne mais ne re- foule pas ou son débit est insuffi- sant Le tuyau de refoulement est fermé Poser le tuyau de refoulement sans le plier Contrôler le conduit d'écoule- ment et, si besoin, le nettoyer L'orifice d’aspiration est bouché

Nettoyer l'orifice d'aspiration Présence d’air dans le tuyau de re- foulement Purger le tuyau de refoulement Si faisant partie de l'équipement : Le clapet anti-retour du tuyau de refoulement n’est pas monté cor- rectement ou il est bouché Monter correctement le clapet anti-retour Nettoyer le clapet anti-retour Le bloc rotor est défectueux ou usé Prendre contact avec OASE. Le remplacement du bloc rotor est exclusivement réservé au SAV Oase28 Caractéristiques techniques ProMax MudDrain 25000 30000 Tension nominale V CA 230 230 Fréquence du réseau Hz 50 50 Puissance de réseau W 1200 1500 Indice de protection IP68 IP68 Raccord côté refoulement G 2 2 Hauteur d'enclenchement minimale / hauteur de déclenche- ment maximale mm 550 300 Hauteur d'enclenchement maximale / hauteur de déclenche- ment minimale mm 750 180 Débit de la pompe maximal l/h 25000 30000 Hauteur de refoulement maximal m 10 12 Profondeur d'immersion maximal m 7 7 Dimension du grain maximal mm 40 40 Câble d'alimentation électrique Longueur m 10 10 Dimensions Longueur mm 178 178 Largeur mm 246 246 Hauteur mm 453 453 Poids kg 13,60 14,10 Pièces d'usure Ci-après, les composants qui sont des pièces d'usure et dont le remplacement est exclusivement réservé au SAV Oase : Unité de fonctionnement Recyclage REMARQUE Il est interdit d’éliminer cet appareil avec les déchets ménagers. Mettre l'appareil au rebut par le biais du système de reprise prévu à cet effet. Prenez contact avec votre entreprise locale de traitement des déchets si vous avez des ques- tions. Elle vous fournira les informations relatives à l’élimination réglementaire de l’appareil. Mettez l’appareil hors d’usage en sectionnant les câbles.NL
