KÄYTTÖOHJE ProMax MudDrain 30000 OASE

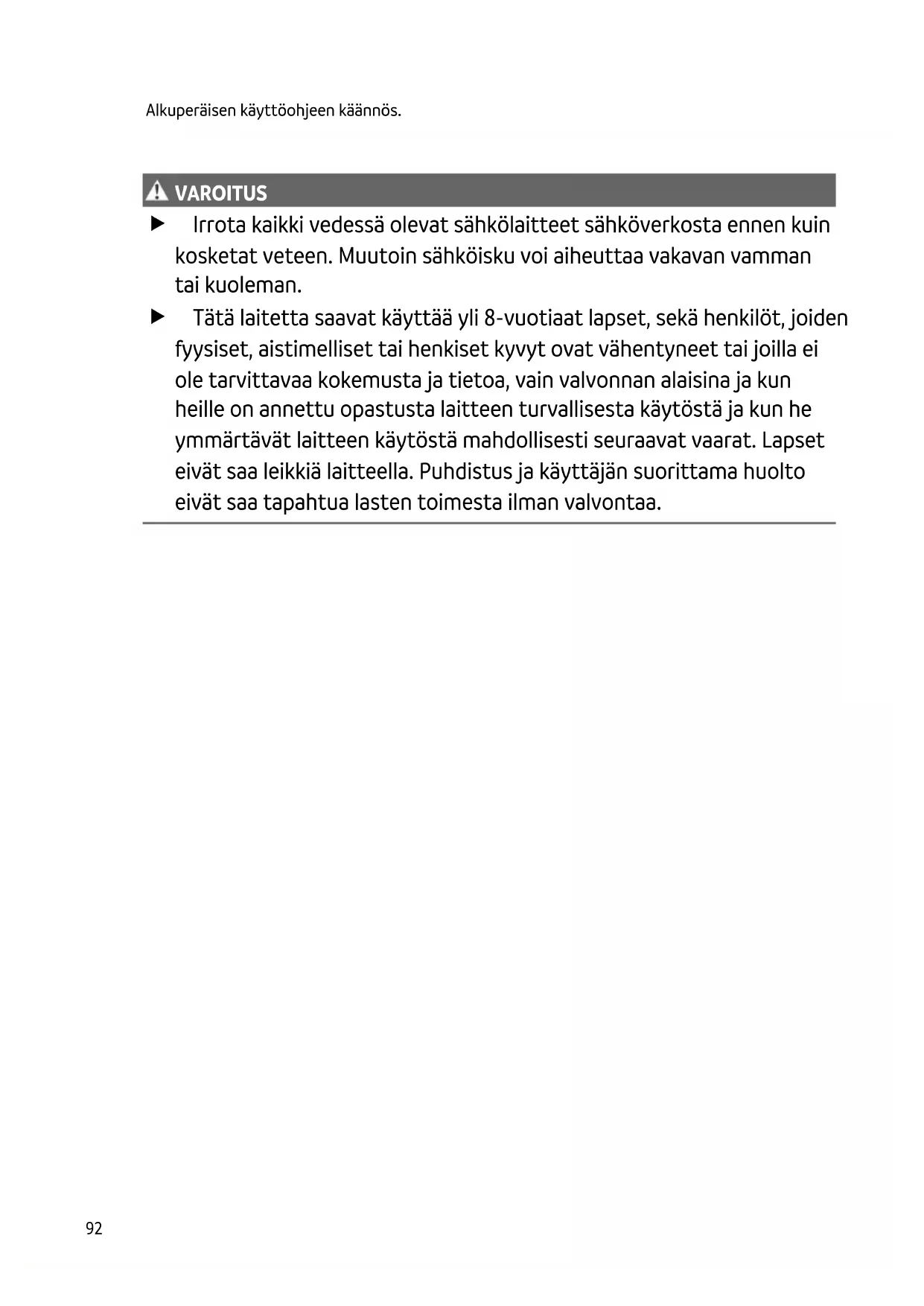

VAROITUS VAROITUS Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. Muutoin sähköisku voi aiheuttaa vakavan vamman tai kuoleman. Tätä laitetta saavat käyttää yli 8-vuotiaat lapset, sekä henkilöt, joiden fyysiset, aistimelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisina ja kun heille on annettu opastusta laitteen turvallisesta käytöstä ja kun he ymmärtävät laitteen käytöstä mahdollisesti seuraavat vaarat. Lapset eivät saa leikkiä laitteella. Puhdistus ja käyttäjän suorittama huolto eivät saa tapahtua lasten toimesta ilman valvontaa.FI

Turvaohjeet Sähköliitäntä Laitteen saa yhdistää vain silloin, kun laitteen ja virransyötön sähkötiedot vastaavat toisiaan. Yhdistä laite vain määräysten mukaisesti asennettuun pistorasiaan. Laite on varmistettava vi- kavirtasuojalaitteeella, jonka nimellisvikavirta on enintään 30 mA. Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ulkokäyttöön sopivia (roiskevedeltä suojattuja). Suojaa avoimet pistokkeet ja holkit kosteudelta. Turvallinen käyttö Laitetta saa käyttää vain silloin, kun vedessä ei ole ihmisiä. Laitetta ei saa käyttää, jos sähköjohdot tai kotelo ovat vaurioituneet. Jos verkkoliitäntäjohto on vaurioitunut, anna se välittömästi OASE-yhtiön, valtuutetun asia- kaspalvelun tai ammattitaitoisen sähköalan ammattilaisen vaihdettavaksi sähköiskuvaarojen välttämiseksi. Laitetta ei saa kantaa tai vetää sähköjohdosta. Aseta kaapelit siten, että ne ovat suojassa vaurioilta ja siten, että kukaan ei voi kompastua nii- hin. Älä koskaan tee laitteeseen teknisiä muutoksia. Suorita laitteelle vain sellaisia töitä, joita on kuvattu tässä käyttöohjeessa. Käytä laitteessa vain alkuperäisiä varaosia tai lisävarusteita. Jos sinulla on ongelmia, ota yhteyttä valtuutettuun asiakaspalveluun tai OASE. Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta ainoastaan seuraavasti: Puhtaan veden tai sadeveden pumppaus. Klooripitoisen veden pumppaus. Sellaisen likaveden pumppaus, jossa on enint. 40 mm kokoisia hiukkasia. Kastelu. Säiliöiden tai altaiden siirto- ja tyhjennyspumppaus. Veden otto sadevesitynnyreistä tai säiliöistä. Teknisiä tietoja noudattaen. (→ Tekniset tiedot) Laitteelle ovat voimassa seuraavat rajoitukset: Ei sovellu merivedelle. Ei sovellu juomavedelle. Ei sovellu pitkäaikaiskäyttöön (esim. lammikon veden jatkuva kierrätys). Ei sovellu teollisiin käyttötarkoituksiin. Ei käyttöön kemikaalien, elintarvikkeiden, helposti palavien tai räjähtävien aineiden yhtey- dessä. Ei saa yhdistää käyttöveden syöttöön.94 Tuotekuvaus Yleiskatsaus POX0014 1 Kahva 2 Vaiheletkuliitin 3 Supistusliitin, G1½ - G1¼ 4 Painepuolen liitäntä G2 5 Pumppujalusta 6 Uimurikytkin 7 Verkkoliitäntäjohto 8 Kiinnitysköysi, 10 m Laite sisältää valurautaa, joka on luonnollisen ruostumisprosessin alaista. Laitteen toimin- taan tämä ei vaikuta. Laitteessa olevat symbolit Laite on pölytiivis ja vesitiivis 7 metrin syvyyteen saakka. Älä hävitä laitetta tavallisen talousjätteen mukana. Lue käyttöohje.FI

Paikoilleen asettaminen ja yhdistäminen Painejohdon yhdistäminen Pumppausteho on optimaalinen letkuhalkaisijan ollessa 50 mm. Toimit näin:

1. Mukauta letkuyhde letkun halkaisijaan.

2. Kierrä letkuyhde painepuolen liitäntään.

3. Yhdistä paineletku letkuyhteeseen.

– Varmista paineletku letkupinteellä. POX001696 Automaattinen käyttö Nouseva vesi nostaa uimurikytkintä, kunnes päällekytkentäpiste on saavutettu ja pumppu kyt- keytyy päälle. Laskeva vedenpinta laskee uimurikytkintä, kunnes poiskytkentäpiste on saavutettu ja pumppu kytkeytyy pois päältä. Toimit näin: Paina uimurikytkimen kaapeli kaapelipidikkeeseen. – Mitä lyhyempi kaapeli uimurikytkimen ja kaapelipidikkeen välillä on, sitä matalammalle on päällekytkentäpiste ja sitä korkeammalla poiskytkentäpiste. Virheetöntä toimintaa varten on jätettävä vähintään 100 mm johtoa uimurikytkimen ja kaa- pelipidikkeen välille. Minimaalinen jäljellä oleva vedenkorkeus saavutetaan vain manuaalisessa käytössä. POX0015 Manuaalinen käyttö Pumppu on jatkuvasti päällekytkettynä, jos uimurikytkin on pystysuorassa asennossa (kaapeli riippuu alaspäin). OHJE Manuaalisessa käytössä voi pumppu käydä kuivana. Kuivakäynnillä pumppu altistuu lisäänty- neelle kulumiselle. Kytke pumppu pois päältä, kun minimaalinen veden taso on saavutettu.FI

Pumpun sijoittaminen paikoilleen Aseta pumppu pystysuoraan ja vakaaseen asentoon veteen. Kiinnitä köysi kahvaan alas kaivoon laskemista varten. Älä kanna verkkoliitäntäkaapelista. Aseta pumppu siten, että se ei ime >40 mm suurempia likahiukkasia, jotka voivat tukkia sisäänimuaukon. Sijoita pumppu tarvittaessa korkeammalle. Uimurikytkimen täytyy aina voida liikkua vapaasti. POX001898 Käyttö VAROITUS Vakavat tai hengenvaaralliset vammat mahdollisia sähköiskun johdosta. Älä käytä pumppua, jos vedessä on ihmisiä! Irrota kaikki vedessä olevat sähkölaitteet sähköverkosta ennen kuin kosketat veteen. OHJE Pumppu ei sovellu pitkäaikaiseen käyttöön. Pitkäaikaiskäytössä pumpun käyttöikä lyhenee vas- taavasti. Laitteen kytkeminen päälle Työnnä verkkopistoke pistorasiaan. – Pumppu on käyttövalmis. – Pumppu käynnistyy heti, kun veden pinta on saavuttanut päällekytkentäkorkeuden. Laitteen kytkeminen pois päältä Vedä verkkopistoke irti. – Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimu- aukosta. Huuhtele pumppu käytön jälkeen puhtaalla vedellä. Puhdistus ja huolto OHJE Älä käytä mitään syövyttäviä puhdistusaineita tai kemiallisia liuoksia. Nämä aineet voivat vau- rioittaa koteloa, haitata laitteen toimintaa ja aiheuttaa vahinkoja eläimille, kasveille ja ympäris- tölle. Puhdista laite mahdollisuuksien mukaan vain puhtaalla vedellä ja pehmeällä harjalla tai sienellä. Käytä kovapintaisiin epäpuhtauksiin avuksi suositeltua puhdistusainetta. Puhdista laite tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa. Pinttyneisiin kalkkijäämiin suositeltu puhdistusaine: – Pumpun puhdistusaine PumpClean, valmistaja OASE. – Yleispuhdistusaineet, jotka eivät sisällä etikkaa tai klooria. Huuhtele kaikki puhdistetut osat huolellisesti puhtaalla vedellä.FI

Varastointi/säilytys talven yli Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi: Puhdista laite perusteellisesti ja vaihda vaurioituneet osat. Laite on varastoitava kuivassa ja jäätymiseltä suojatussa paikassa. Suojaa avoimet pistoliitännät kosteudelta ja lialta. Tyhjennä letkut ja liitännät mahdollisimman pitkälle. Häiriöiden korjaaminen Häiriö Mahdollinen syy Korjaaminen Pumppu ei käynnisty Virransyöttö on katkennut Yhdistä verkkopistoke Tarkasta verkkopistorasian sulake Pumppu kytkeytyy lyhyen käyn- tiajan jälkeen pois päältä Ylikuormitussuoja on kytkenyt pumpun pois päältä ylikuumenemi- sen takia Puhdista imuaukko ja paineletku Anna pumpun jäähtyä Ylikuormi- tussuoja nollautuu automaatti- sesti jäähtymisen jälkeen Pumppu käy, mutta ei pumppaa tai ei pumppaa riittävästi Paineletku on suljettu

Asenna paineletku ilman taitto- kohtia Tarkasta poisto ja puhdista tar- vittaessa Imuaukko on tukkeutunut

Puhdista imuaukko Paineletkussa on ilmaa Poista ilma paineletkusta Jos näitä käytetään: Takaiskuventtiili paineletkussa vää- rin asennettu tai tukkeutunut Asenna takaiskuventtiili oikein Puhdista takaiskuventtiili Käyntiyksikkö viallinen tai kulunut Ota yhteyttä OASE-edustajaan. Käyntiyksikön saa vaihtaa vain Oase-huolto100 Tekniset tiedot ProMax MudDrain 25000 30000 Nimellisjännite V AC 230 230 Nimellistaajuus Hz 50 50 Nimellisteho W 1200 1500 Kotelointiluokka IP68 IP68 Painepuolen liitäntä G 2 2 Minimaalinen päällekytkentäkorkeus/maksimaalinen poiskyt- kentäkorkeus mm 550 300 Maksimaalinen päällekytkentäkorkeus/minimaalinen poiskyt- kentäkorkeus mm 750 180 Pumppausmäärä enintään l/h 25000 30000 Pumppauskorkeus enintään m 10 12 Upotussyvyys enintään m 7 7 Jyväkoko enintään mm 40 40 Verkkoliitäntäjohto Pituus m 10 10 Mitat Pituus mm 178 178 Leveys mm 246 246 Korkeus mm 453 453 Paino kg 13,60 14,10 Kuluvat osat Seuraavat komponentit ovat kuluvia osia, ja ne saa vaihtaa vain OASE-huolto: Käyntiyksikkö Hävittäminen OHJE Tätä laitetta ei saa hävittää talousjätteiden mukana. Hävitä laite viemällä se vastaavaan jätehuoltopisteeseen. Jos sinulla on kysymyksiä, käänny paikallisen jätehuoltoyrityksen puoleen. Sieltä saat tietoja laitteen asianmukaisesta hävityksestä. Tee laite tätä ennen käyttökelvottomaksi leikkaamalla kaapelit poikki.HU
