KÄYTTÖOHJE ProMax Garden Automatic 60005 OASE

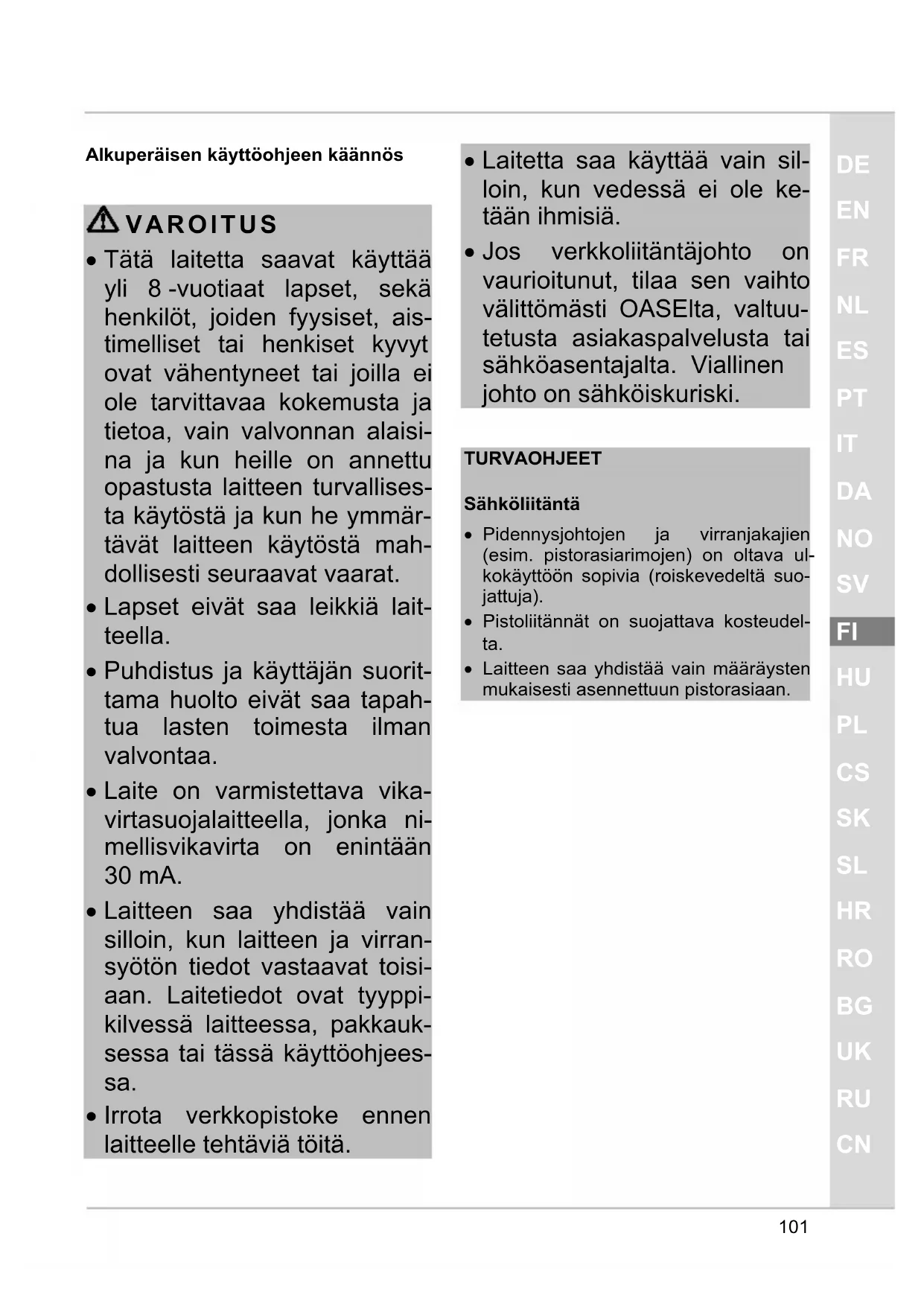

Alkuperäisen käyttöohjeen käännös

• Tätä laitetta saavat käyttää yli 8 -vuotiaat lapset, sekä henkilöt, joiden fyysiset, ais- timelliset tai henkiset kyvyt ovat vähentyneet tai joilla ei ole tarvittavaa kokemusta ja tietoa, vain valvonnan alaisi- na ja kun heille on annettu opastusta laitteen turvallises- ta käytöstä ja kun he ymmär- tävät laitteen käytöstä mah- dollisesti seuraavat vaarat.

• Lapset eivät saa leikkiä lait- teella.

• Puhdistus ja käyttäjän suorit- tama huolto eivät saa tapah- tua lasten toimesta ilman valvontaa.

• Laite on varmistettava vika- virtasuojalaitteella, jonka ni- mellisvikavirta on enintään 30 mA.

• Laitteen saa yhdistää vain silloin, kun laitteen ja virran- syötön tiedot vastaavat toisi- aan. Laitetiedot ovat tyyppi- kilvessä laitteessa, pakkauk- sessa tai tässä käyttöohjees- sa.

• Irrota verkkopistoke ennen laitteelle tehtäviä töitä.

• Laitetta saa käyttää vain sil- loin, kun vedessä ei ole ke- tään ihmisiä.

• Jos verkkoliitäntäjohto on vaurioitunut, tilaa sen vaihto välittömästi OASElta, valtuu- tetusta asiakaspalvelusta tai sähköasentajalta. Viallinen johto on sähköiskuriski. TURVAOHJEET Sähköliitäntä

• Pidennysjohtojen ja virranjakajien (esim. pistorasiarimojen) on oltava ul- kokäyttöön sopivia (roiskevedeltä suo- jattuja).

• Pistoliitännät on suojattava kosteudel- ta.

• Laitteen saa yhdistää vain määräysten mukaisesti asennettuun pistorasiaan.102 ProMax Garden Automatic 3500/4000/5000/6000

• Laitteen turvaetäisyyden veteen on oltava vähintään 2 m.

• Jos kotelo on viallinen, laitetta ei saa käyttää.

• Laitetta ei saa käyttää, jos sähköjohto on viallinen.

• Laitetta ei saa kantaa tai vetää sähkö- johdosta.

• Johdot on asennettava suojattuina vaurioitumiselta ja kiinnitettävä huomio- ta siihen, että kukaan ei kompastu nii- hin.

• Laitteeseen ei koskaan saa tehdä teknisiä muutoksia.

• Laitteelle saa suorittaa vain sellaisia töitä, kuin tässä käyttöohjeessa on ku- vattu. Jos ongelmia ei voi poistaa, on käännyttävä valtuutetun asiakaspalve- lupisteen tai epäselvässä tapauksessa valmistajan puoleen.

• Laitteessa saa käyttää vain sille tarkoi- tettuja alkuperäisvaraosia ja - lisävarusteita.

TÄTÄ KÄYTTÖOHJETTA KOSKEVIA

TIETOJA Tällä ostoksella ProMax Garden Auto- matic 3500/4000/5000/6000 olette tehnyt hyvän valinnan. Lukekaa tämä käyttöohje huolellisesti läpi ennen laitteen ensimmäistä käyttöä ja tutustukaa laitteeseen. Kaikki tätä laitetta koskevat työt ja työt tällä laitteella saa suorittaa vain kyseessä olevan ohjeen mukaan. Noudattakaa ehdottomasti oikean ja turvallisen käytön ohjeita. Säilyttäkää tämä käyttöohje huolellisesti! Jos laite vaihtaa omistajaa, antakaa käyttöohje eteenpäin. Tämän ohjeen varoitukset Varoitusohjeita Tämän käyttöohjeen varoitusohjeet on luokiteltu merkkisanojen mukaan, jotka ilmoittavat vaaran vakavuuden. VAROITUS

• Tarkoittaa mahdollisesti vaarallista tilannetta.

• Noudattamatta jättäminen voi johtaa kuolemaan tai hyvin vakaviin vammoi- hin. OHJE Tietoja, jotka auttavat ymmärtämään tai ennaltaehkäisemään mahdolliset aineel- liset tai ympäristövahingot. Tämän ohjeen viittaukset A Viittaus kuvaan, esim. Kuva A.

• Viittaus johonkin toiseen lukuun. TUOTEKUVAUS Yleiskatsaus

Kantokahva päälle/pois-painikkeella (13)

Painepuolen liitäntä

Takaiskuventtiilin avaaja

Päälle/pois-painike LED-tilanäytölläDE

Määräystenmukainen käyttö Käytä tässä käyttöohjeessa kuvattua tuotetta vain seuraavasti:

• Säiliöiden tai altaiden siirto- ja tyhjen- nyspumppaus.

• Vedenotto kaivoista. – Vain kastelutarkoituksiin!

• Veden otto sadevesitynnyreistä tai säiliöistä. – Hiukkasten jyväkoko vedessä: enint. 2 mm.

• Teknisten tietojen käyttö ja noudatta- minen. (→ Tekniset tiedot)

• Vain yksityiseen käyttöön. Mahdollinen virheellinen käyttö Laitteelle ovat voimassa seuraavat rajoi- tukset:

• Ei sovellu pitkäaikaiskäyttöön (esim. lammikon veden jatkuvaan kierrätyk- seen).

• Ei sovellu merivedelle.

• Likavettä ei koskaan saa pumpata.

• Ei saa yhdistää talousveden syöttöön.

• Ei sovellu juomavedelle.

• Ei käyttöön kemikaalien, elintarvikkei- den, helposti palavien tai räjähtävien aineiden yhteydessä.

YHDISTÄMINEN OHJE Pumpun äänien vähentämiseksi voidaan pumppu kiinteässä asennuksessa yhdis- tää joustavien paineenkestävien letkujoh- tojen kautta putkistoverkkoon. OHJE Jos pumppua käytetään paineen vahvis- tamiseen, suurinta sallittua sisäpainetta 6 bar painepuolella ei saa ylittää.

• Pumppupaine lisätään esipaineeseen.

• Esimerkki: Esipaine = 1 bar, pumpun maksimipaine = 4,5 bar, kokonaispaine = 5,5 bar.

• Aseta pumppu vaakasuoraan ja tuke- vasti kuivaan paikkaan. – Kiinteässä asennuksessa on kiinni- tettävä huomiota siihen, että pumpun tyhjentämistä varten voidaan poisto- ruuvin alle asettaa riittävän suuri ke- räysastia.

• Pumppu on mahdollisuuksien mukaan asetettava korkeammalle kuin se vesi- säiliö, josta pumpataan. Muussa ta- pauksessa voidaan pumpun ja imulet- kun väliin asentaa paineenkestävä venttiili.

• Painepuolella ja imupuolella saa käyt- tää vain imunkestäviä tyhjiöletkuja. OHJE OASE suosittelee: Kiinnitä lisäksi imulet- ku (sido se esim. puupaaluun) pumpun painon keventämiseksi.

• Kierrä 25,0 mm sisähalkaisijalla (1") varustettu imu- ja paineletku liitäntöi- hin.104 ProMax Garden Automatic 3500/4000/5000/6000

KÄYTTÖ Laitteen käyttöönotto Ennen käyttöä pumppu on täytettävä ja ilma poistettava imujohdosta. Ilman po- istaminen imujohdosta voi kestää muu- tamia minuutteja. Toimit näin:

1. Kierrä suodatinkansi irti. Kiertoapuna

voi käyttää ruuvitalttaa asettamalla sen sivulta päin johonkin kannessa olevaan aukkoon.

2. Avaa painejohdon sulkulaite.

3. Täytä vettä esisuodattimen täyttöauk-

koon sen ylivuotamiseen saakka. Avaa samalla takaiskuventtiilin avaajaa niin kauan, kunnes vesi on syrjäyttänyt suodattimessa vielä mahdollisesti ole- van ilman.

4. Kierrä suodatinkansi takaisin kiinni.

5. Työnnä verkkopistoke pistorasiaan.

– Pumppu on käyttövalmis.

6. Kytke pumppu päälle. (→ Käyttö)

– Pumppu alkaa heti pumpata. Ulosva- luvassa vedessä on vielä ilmaa. OHJE Jos 5 minuutin kuluessa ei vielä vettä ole imetty, pumppu aloittaa kuivakäyntisuo- jan.

7. Sulje sulkulaite painejohdossa, kun

ulosvaluvassa vedessä ei enää ole il- maa. Imujohto on nyt ilmattu.

Laitteen poistaminen käytöstä OHJE Huuhtele pumppu käytön jälkeen puh- taalla vedellä. Toimit näin:

1. Pumpun kytkeminen pois päältä

2. Vedä verkkopistoke irti.

3. Poista painejohdosta paine avaamalla

4. Avaa lisäksi imujohtoon asennetut

takaiskuventtiilit. – Poiskytkennän jälkeen voi jäämävesi valua takaisin letkuun ja tulla ulos pumpun sisäänimuaukosta. Jos pumppu poistetaan kokonaan:

5. Irrota yhdistetyt letkut paine- ja imu-

6. Kierrä vedenpoistoruuvi irti ja anna

jäljellä olevan veden valua pois pump- pua kallistamalla.

7. Kierrä vedenpoistoruuvi takaisin

Päälle/pois-painikeDE

• Käytön aikana anturit valvovat veden virtausta ja veden painetta, jotta pump- pu suojataan esim. kuivakäynniltä. Riippuen tapahtumasta (pumppauste- ho on liian vähäinen tai veden paine on alle 1,5 bar) pumppu siirtyy käyttöta- paan Valmiustila tai kytkeytyy pois päältä.

• Päälle/pois-painikkeen LEDit ilmaisevat palamalla tai vilkkumalla vastaavan käyttötilan. (→ Käyttötilat ja niihin kuuluvat LED-näytöt) Käyttötavat Tila A (toimitustila):

• Yhdistä pumppu virtaverkkoon. – Kun kaikki LEDit palavat, pumppu on käyttövalmis (valmiustila). (→ Käyttötilat ja niihin kuuluvat LED- näytöt)

• Päällekytkentä: Pidä päälle/pois- painiketta alle 3 s painettuna.

• Poiskytkentä: Paina uudelleen pääl- le/pois-painiketta.

Tila B: Tässä tilassa voidaan pumppu kytkeä päälle tai pois esim. aikakellon avulla.

• Pumppu kytkeytyy päälle heti, kun se yhdistetään virtaverkkoon. Tilan vaihtaminen

• Pidä päälle/pois-painiketta vähintään 10 s painettuna. – Tila A toiminnassa: LEDit sininen, keltainen ja punainen syttyvät kerran. – Tila B toiminnassa: LEDit sininen, keltainen ja punainen vilkkuvat 3 ker- taa. Pumpun uudelleenpäällekytkentä häiriön jälkeen LEDit keltainen ja punainen palavat, kun pumppu on kytkeytynyt häiriön takia pois päältä.

• Paina päälle/pois-painiketta vähintään 3 s, enintään 6 s painettuna pumpun päällekytkemiseksi.

Käyttötilat ja niihin kuuluvat LED-näytöt LED Käyttötila Käyttäjä sini- nen kelta- inen punai nen Vilkku- mistiheys

Pumppu käyttövalmis Kytke pumppu päälle

Virheetön, pumppu käy

4×/sekunti Virheetön, pumppu siirtyy heti valmiustilaan

Virheetön, pumppu on valmi- ustilassa

Pumppu ei ime vettä-

1. kuivakäyntisuojan taso

1×/sekunti Pumppu ei ime vettä

• 2. kuivakäyntisuojan taso Odota

2×/sekunti Pumppu ei ime vettä

• 3. kuivakäyntisuojan taso

• 4. tasolla pumppu kyt- keytyy odotustilaan Odota106 ProMax Garden Automatic 3500/4000/5000/6000

LED Käyttötila Käyttäjä sini- nen kelta- inen punai nen Vilkku- mistiheys

3×/sekunti, jokainen LED vuorotellen

4. kuivakäyntisuojan taso.

Pumppu on odotustilassa 120 s, sen jälkeen jakso alkaa uudelleen, enintään vielä 2× Odota tai etsi syy

Häiriö, pumppu on käynyt jakson läpi 3× Irrota verkkopisto- ke, tarkasta imu- puoli, yhdistä verkkopistoke uudelleen

1×/sekunti Tarkastusjakso. Vuotosuoja alkaa 60 min. jälkeen, enint. 2 jaksoa Odota

Häiriö, 18 tuloksetonta käyn- nistysyritystä Irrota verkkopisto- ke, tarkasta pai- nepuoli, yhdistä verkkopistoke uudelleen

Pumpun uudelleenpäällekytkentä häiriön jälkeen LEDit keltainen ja punainen palavat, kun pumppu on kytkeytynyt häiriön takia pois päältä.

• Paina päälle/pois-painiketta vähintään 3 s, enintään 6 s painettuna pumpun päällekytkemiseksi.DE

Häiriö Syy Korjaus Pumppu ei käynnisty Pumppu on kytketty pois toimin- nasta Kytke pumppu päälle Virransyöttö katkennut Tarkasta sähköpistoliittimet Vikavirtasuojakytkin on lauennut Kytke pumppu pois päältä ja irrota verkkopistoke. Ota sen jälkeen yhteyttä OASE- huoltoon Pumppu oli ollut pitemmän aikaa pois käytöstä (esim. talvitauko). Juoksupyörä on juuttunut Vie ruuvitaltta takimmaisen huoltoaukon läpi, käännä ja irrota siten juoksupyörä. Pumppu ei pumppaa ollenkaan tai ei tar- peeksi Pumppua ei ole riittävästi täytetty vedellä Täytä pumppu ja varmista, että täytetty vesi ei valu pois painepuolen kautta Painejohto suljettu

• Avaa ottopaikka paine- puolella

• Asenna paineletku ilman taittokohtia Imujohto suljettu

• Puhdista imupuolen liitäntä ja imujohto

• Asenna imuletku ilman taittokohtia Vuoto imupuolella Poista vuoto imupuolella Suodatinkannen tiiviste viallinen Vaihda suodatinkannen tiiviste Pumpun suodatinpanos tukossa Puhdista suodatin ja suoda- tinkansi tai vaihda Pumpun suodatinpanos liian no- peasti tukossa Asenna ulkoinen, suurempi esisuodatin (valinnainen lisätarvike) Pumppu kytkeytyy lyhyen käyntiajan jälkeen pois päältä Ylikuormitussuoja on kytkenyt pumpun pois päältä ylikuumene- misen takia

• Puhdista imupuolen liitäntä ja imujohto

• Anna pumpun jäähtyä Kuivakäyntisuoja on kytkenyt pumpun pois päältä Puhdista sisäänimuaukko ja imujohto Tukos imupuolella Puhdista sisäänimuaukko ja imujohto Juoksupyörä on jäykkä tai tukkeu- tunut Puhdista tai vaihda juoksupyörä Takaiskuventtiili viallinen Ota yhteyttä OASE- huoltoon108 ProMax Garden Automatic 3500/4000/5000/6000

VAROITUS Kuuma vesi aiheuttaa loukkaantumisva- aran! Palovammojen vaara ruumiinosissa.

• Jos elektroniikka on viallinen tai imu- puolella veden syöttö puuttuu, voi vielä pumpussa oleva vesi kuumentua voi- makkaasti.

• Kytke verkkojännite pois päältä ennen töitä laitteelle.

• Kytke pumppu irti sähköverkosta talon sulakkeella tai irrota pistoke ja anna veden jäähtyä. OHJE Suositus säännöllistä puhdistusta varten:

• Laite on puhdistettava tarvittaessa, mutta kuitenkin vähintään 2 kertaa vuodessa.

• Älä käytä mitään syövyttäviä puhdis- tusaineita tai kemiallisia liuottimia, kos- ka ne voivat vaurioittaa koteloa tai ai- heuttaa laitteeseen toimintahäiriöitä.

• Huuhtele kaikki puhdistetut osat huolel- lisesti puhtaalla vedellä.

Suodattimen puhdistus Toimit näin:

1. Kytke pumppu pois päältä.

2. Vedä verkkopistoke irti.

3. Sulje tarvittaessa sulkulaitteet imu-

4. Kierrä suodatinkammion kansi auki ja

5. Vedä suodatinpanos ulos.

6. Puhdista suodatinpanos ja suodatin-

kansi harjalla juoksevan veden alla.

7. Asenna suojatin takaisin päinvastai-

sessa järjestyksessä. – Kiinnitä huomiota siihen, että suoda- tinkannen tiiviste on paikoillaan ja vahingoittumaton. Muussa tapauk- sessa vaihda se. – Kiinnitä huomiota siihen, että suoda- tinkansi on taas asianmukaisesti kiinnitetty.

8. Kokoa laite päinvastaisessa järjestyk-

sessä. Juoksupyörän puhdistus/vaihto Toimit näin:

1. Pumpun kytkeminen pois päältä

2. Vedä verkkopistoke irti.

3. Poista painejohdosta paine avaamalla

4. Kierrä painejohto ja holkki irti paine-

5. Vedä juoksupyörä ulos.

– Jos juoksupyörä on juuttunut, käytä teräväkärkisiä pihtejä.

6. Puhdista juoksupyörä harjalla puhtaan

veden alla. – Vaihda kulunut tai vaurioitunut juok- supyörä.

7. Kokoa laite päinvastaisessa järjestyk-

Laite ei kestä pakkasta. Se on irrotettava ja säilytettävä varastossa, jos lämpötilan ennustetaan laskevan alle nollan. Laitteen oikeanlainen varastointi:

• Tyhjennä laite mahdollisimman hyvin, puhdista se perusteellisesti ja tarkasta mahdolliset vauriot.

• Tyhjennä kaikki letkut, putkijohdot ja liitännät niin hyvin kuin mahdollista.

• Puhdista laite huolellisesti, tarkasta onko siinä vaurioita ja vaihda vaurioitu- neet osat.

• Laite on varastoitava kuivassa ja jää- tymiseltä suojatussa paikassa.

• Suojaa avoimet pistoliitännät kosteu- delta ja lialta. KULUVAT OSAT

OHJE Tätä laitetta ei saa hävittää talousjättei- den mukana.

• Tee laite käyttökelvottomaksi leikkaa- malla laitteen johto poikki ja toimita se kierrätyskeskukseen. VARAOSAT OASEn alkuperäisosia käyttämällä laite on aina turvallinen ja toimii edelleen luotetta- vasti.

Varaosapiirroksia ja varaosia löytyy verk- kosivustostamme.

Nimellisteho enintään

Liitäntä imu-/painepuoli sisäkierre

5,8 Sallittu sisäpaine enintään bar

Pumppausmäärä enintään l/h

Pumppauskorkeus enintään

Pumpun toimilaite Jet

tehoinen Päällekyt- kentä/poiskytkentä Painike

Anturi Anturi Anturi Anturi Jyväkoko enintään

Verkkoliitäntäjohto Pituus
