GEBRUIKSAANWIJZING ProMax Garden Automatic 60005 OASE

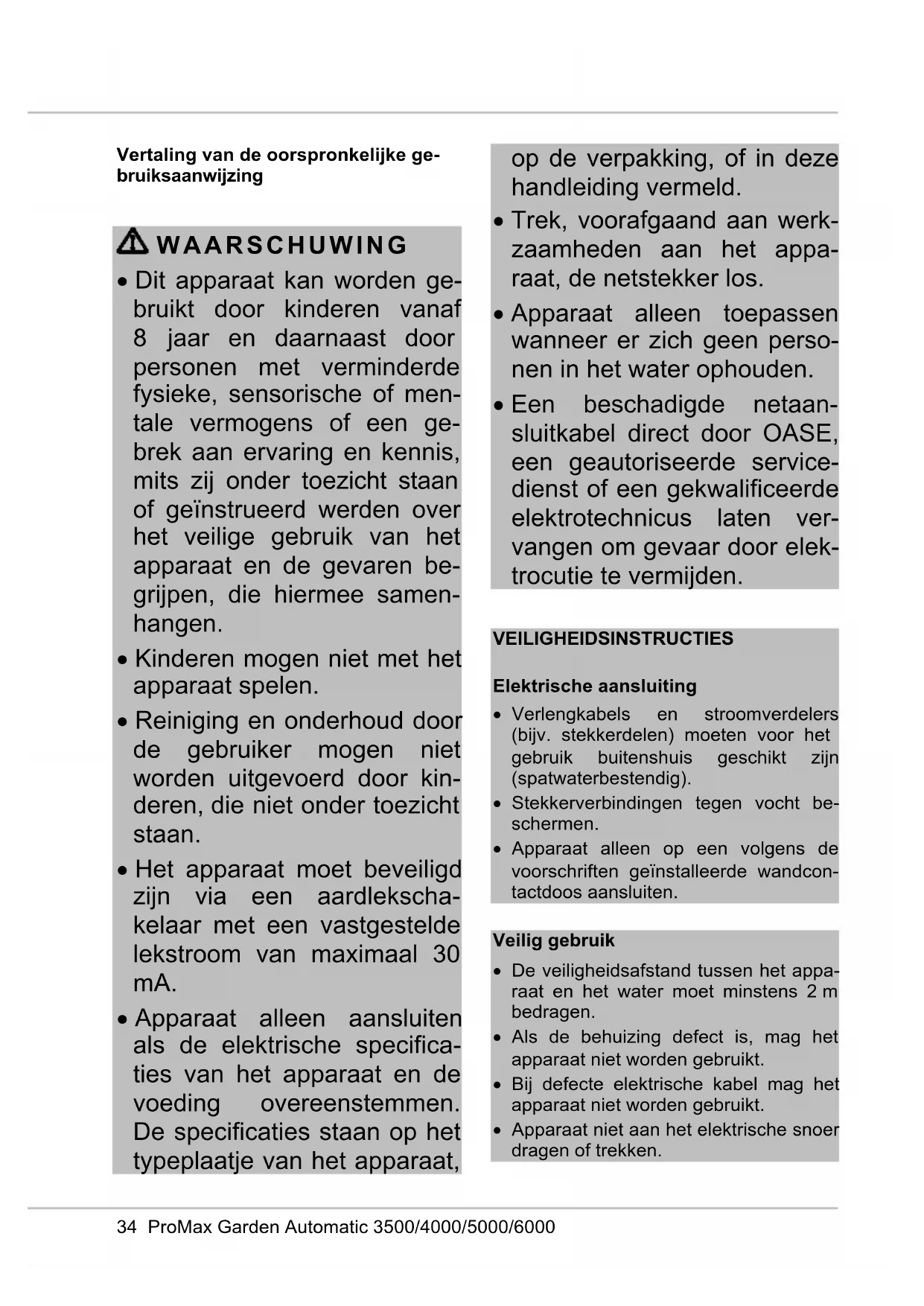

Vertaling van de oorspronkelijke ge- bruiksaanwijzing

• Dit apparaat kan worden ge- bruikt door kinderen vanaf 8 jaar en daarnaast door personen met verminderde fysieke, sensorische of men- tale vermogens of een ge- brek aan ervaring en kennis, mits zij onder toezicht staan of geïnstrueerd werden over het veilige gebruik van het apparaat en de gevaren be- grijpen, die hiermee samen- hangen.

• Kinderen mogen niet met het apparaat spelen.

• Reiniging en onderhoud door de gebruiker mogen niet worden uitgevoerd door kin- deren, die niet onder toezicht staan.

• Het apparaat moet beveiligd zijn via een aardlekscha- kelaar met een vastgestelde lekstroom van maximaal 30 mA.

• Apparaat alleen aansluiten als de elektrische specifica- ties van het apparaat en de voeding overeenstemmen. De specificaties staan op het typeplaatje van het apparaat, op de verpakking, of in deze handleiding vermeld.

• Trek, voorafgaand aan werk- zaamheden aan het appa- raat, de netstekker los.

• Apparaat alleen toepassen wanneer er zich geen perso- nen in het water ophouden.

• Een beschadigde netaan- sluitkabel direct door OASE, een geautoriseerde service- dienst of een gekwalificeerde elektrotechnicus laten ver- vangen om gevaar door elek- trocutie te vermijden. VEILIGHEIDSINSTRUCTIES Elektrische aansluiting

• Verlengkabels en stroomverdelers (bijv. stekkerdelen) moeten voor het gebruik buitenshuis geschikt zijn (spatwaterbestendig).

• Stekkerverbindingen tegen vocht be- schermen.

• Apparaat alleen op een volgens de voorschriften geïnstalleerde wandcon- tactdoos aansluiten. Veilig gebruik

• De veiligheidsafstand tussen het appa- raat en het water moet minstens 2 m bedragen.

• Als de behuizing defect is, mag het apparaat niet worden gebruikt.

• Bij defecte elektrische kabel mag het apparaat niet worden gebruikt.

• Apparaat niet aan het elektrische snoer dragen of trekken.DE

• Snoeren beschermd tegen beschadi- gingen aanleggen en erop letten dat niemand erover kan struikelen.

• Het apparaat nooit aan technische modificaties onderwerpen.

• Alleen werkzaamheden aan het appa- raat uitvoeren die in deze handleiding beschreven staan. Als problemen zich niet laten verhelpen contact opnemen met een klantenservice of in geval van twijfel met de fabrikant.

• Alleen originele vervangingsonderde- len en -toebehoren voor het apparaat toepassen.

OVER DEZE GEBRUIKSAANWIJZING

Met de aanschaf van het product Pro- Max Garden Automatic 3500/4000/5000/6000 heeft u een goede keuze gemaakt. Voordat u het apparaat in gebruik neemt dient u de gebruiksaanwijzing zorgvuldig door te lezen en zich met het apparaat vertrouwd te maken. Alle werkzaamhe- den aan en met dit apparaat mogen uitsluitend verricht worden als ze conform de onderhavige handleiding zijn. Houdt u zich voor een juist en veilig ge- bruik stipt aan de veiligheidsvoorschrif- ten. Bewaar deze gebruiksaanwijzing zorg- vuldig. Geef de gebruiksaanwijzing aan de nieuwe eigenaar wanneer het appa- raat van eigenaar verwisselt. Waarschuwingen in deze handleiding Waarschuwingen De waarschuwingen in deze handleiding zijn met signaalwoorden gemarkeerd, die de mate van gevaar aangeven. WAARSCHUWING

• Betekent een mogelijk gevaarlijke situatie.

• Bij niet aanhouden van de instructie kan dodelijk of ernstig lichamelijk letsel het gevolg zijn. OPMERKING Informatie, die voor een beter begrip of preventie van mogelijke materiële of milieuschade is bedoeld. Verwijzingen in deze handleiding A Verwijst naar een afbeelding, bij- voorbeeld afbeelding A.

• Verwijst naar een ander hoofdstuk. PRODUCTBESCHRIJVING Overzicht

Draaggreep met aan/uit-toets (13)

Aansluiting drukzijde

Aansluiting zuigzijde

Beoogd gebruik Gebruik het in de gebruiksaanwijzing beschreven product uitsluitend op de volgende manier:

• Ompompen en leegpompen van reser- voirs of bassins.

• Irrigeren en besproeien.

• Transporteren van schoon water of regenwater.

• Waterafname uit bronnen. – Alleen voor sproeien en gieten!

• Waterafname uit regentonnen of stort- bakken. – Korrelgrootte van deeltjes In water maximaal 2 mm.

• Gebruik onder naleving van de techni- sche gegevens. (→ Technische gege- vens)

• Alleen voor particulier gebruik. Mogelijk verkeerd gebruik De volgende inperkingen gelden voor het apparaat:

• Niet toepassen voor continu bedrijf (bijvoorbeeld constant circuleren in een vijver).

• Niet geschikt voor zoutwater.

• Nooit vervuild water verpompen.

• Niet op de drinkwatervoorziening aan- sluiten.

• Niet geschikt voor drinkwater.

• Niet gebruiken in combinatie met che- micaliën, levensmiddelen, licht brand- bare of explosieve stoffen.

OPMERKING Om de geluiden van de pomp te reduce- ren, de pomp bij een vaste installatie via flexibele, drukvaste slangleidingen met het leidingnet verbinden. OPMERKING Als de pomp voor drukversterking wordt toegepast, mag de toegestane bin- nendruk van 6 bar aan de perszijde niet overschreden worden.

• De pompdruk wordt opgeteld bij de voordruk.

• Voorbeeld: Voordruk = 1 bar, max. pompdruk = 4,5 bar, totale druk = 5,5 bar.

• Pomp horizontaal en standvastig, droog opstellen. – Let erop bij een vaste installatie, dat voor het aftappen van de pomp een voldoende grote opvangbak onder de aftapschroef kan worden ge- plaatst.

• Pomp zo mogelijk hoger opstellen dan het waterreservoir, waaruit moet wor- den gepompt. Anders tussen de pomp en de zuigslang een drukvast ventiel monteren.

• Alleen zuigvaste vacuümslangen aan de perszijde en de zuigzijde gebruiken. OPMERKING OASE adviseert: Zuigslang extra beves- tigen (bijvoorbeeld aan een houten blok bevestigen), om de pomp van het eigen- gewicht te ontlasten.

• Zuig- resp. drukslang met 25,0 mm binnendiameter (1") op de aansluitin- gen schroeven.DE

WERKING Inbedrijfstelling van het apparaat Voor het gebruik moet de pomp gevuld en de aanzuigleiding ontlucht worden. Het ontluchten van de zuigleiding kan enkele minuten duren. Zo gaat u te werk:

1. Filterdeksel afschroeven. Als draaihulp

kan een schroevendraaier vanaf de zij- kant in een van de uitsparingen in het deksel worden geplaatst.

2. Afsluiting van de persleiding openen.

3. In de vulopening in het voorfilter water

vullen tot deze overstroomt. Daarbij de terugslagklepopener net zolang ope- nen, tot het water de in het filter even- tueel nog aanwezig lucht heeft ver- drongen.

4. Filterdeksel weer opschroeven.

5. Plaats de netstekker in de contactdoos.

– De pomp is gebruiksklaar.

6. Pomp aanzetten. (→ Bediening)

– De pomp begint direct te pompen. In het naar buiten komende water zit nog lucht. OPMERKING Wanneer na 5 minuten nog geen water wordt aangezogen, start de pomp de droogloopbeveiliging.

7. Afsluiting van de persleiding sluiten,

zodra in het ontsnappende water geen lucht meer aanwezig is. De zuigleiding is nu ontlucht.

Buitenbedrijfstelling van het apparaat OPMERKING Na het gebruik de pomp met schoon water doorspoelen. Zo gaat u te werk:

1. Pomp uitschakelen

2. Trek de netstekker uit de contactdoos.

3. Drukleiding door openen van de aftap-

plaatsen drukloos maken.

4. Bovendien in de zuigleiding ingebouw-

de terugslagkleppen openen. – Na het uitschakelen kan het restwa- ter in de slang terugstromen en door de aanzuigopening van de pomp naar buiten komen. De pomp volledig gedemonteerd wordt:

5. Aangesloten slangen aan de pers- en

zuigzijde verwijderen.

6. Wateraftapschroef uitdraaien en reste-

rende water door kantelen van de pomp laten uitstromen.

• Tijdens het gebruik van de pomp be- waken sensoren de waterstroom en waterdruk om de pomp bijv. tegen drooglopen te beschermen. Afhankelijk van het resultaat (de opbrengst is te gering of de waterdruk ligt onder 1,5 bar) gaat de pomp in de bedrijfsmodus Stand-by of schakelt deze uit.

• De leds in de aan-uittoets signaleren door branden of knipperen de actuele bedrijfstoestand. (→ Bedrijfstoestand en bijbehorende LED-indicatie) Bedrijfsmodi Modus A (uitleveringstoestand):

• Pomp met stroomnet verbinden. – Als alle leds branden is de pomp ge- reed voor gebruik (stand-by). (→ Bedrijfstoestand en bijbehorende LED-indicatie)

• Inschakelen: Aan-uittoets minder dan 3 s ingedrukt houden.

• Uitschakelen: Aan-/uit-toets opnieuw bedienen.

Modus B: In deze modus kan de pomp bijv. via een tijdschakelaar aan- en uitgeschakeld worden.

• De pomp schakelt in, zodra deze met het stroomnet is verbonden. Modus wisselen

• Aan-/uit-toets minimaal 10 s ingedrukt houden: – Modus A actief: De leds blauw, geel en rood branden eenmaal. – Modus B actief: De leds blauw geel en rood knipperen 3 maal. Pomp na storing weer inschakelen De leds geel en rood branden, als de pomp zichzelf vanwege een storing heeft uitgeschakeld.

• Aan-uittoets minstens 3 s. maximaal 6 s. ingedrukt houden om de pomp in te schakelen.

Bedrijfstoestand en bijbehorende LED-indicatie LED Bedrijfstoestand Gebruiker blau

Pomp gebruiksklaar Pomp inschakelen

Storingsvrij, pomp draait

Pomp zuigt geen water aan

1×/seconde Pomp zuigt geen water aan

2×/seconde Pomp zuigt geen water aan

LED Bedrijfstoestand Gebruiker blau

• In het 4e niveau schakelt de pomp in de wachtmo- dus

3×/seconde, elke LED afwisselend 4e niveau droogloopbeveili- ging. Pomp staat in de wachtmo- dus gedurende 120 s, daar- na begint de cyclus opnieuw, maximaal 2× Wachten of oorzaak zoeken

Storing, de pomp heeft de cyclus 3× doorlopen. Netstekker los- trekken, zuigzijde controleren, net- stekker weer aansluiten.

Storing, 18 mislukte startpo- gingen Netstekker los- trekken, perszijde controleren, net- stekker weer aansluiten.

Pomp na storing weer inschakelen De leds geel en rood branden, als de pomp zichzelf vanwege een storing heeft uitgeschakeld.

STORING VERHELPEN Storing Oorzaak Oplossing Pomp start niet Pomp is uitgeschakeld Pomp inschakelen Voeding onderbroken Controleer de elektrische stekkers Aardlekschakelaar is geactiveerd Pomp uitschakelen en net- stekker loskoppelen. Contact opnemen met de OASE-service Pomp was langere tijd buiten bedrijf (bijvoorbeeld winterpauze). De rotor zit vast Schroevendraaier door de achterste service-opening plaatsen en zo de rotor losmaken. Pomp pompt niet of onvoldoende Pomp niet voldoende met water gevuld Pomp vullen en waarbor- gen, dat het gevulde water niet via de perszijde weg- stroomt Persleiding afgesloten

• Aftap aan de perszijde openen

• Drukslang installeren zonder knikken Zuigleiding afgesloten

• Aansluiting zuigzijde en zuigleiding reinigen

• Zuigslang installeren zonder knikken Lekkage aan de zuigzijde Lekkage aan de zuigzijde oplossen Afdichting filterdeksel defect Afdichting filterdeksel ver- vangen Filterelement van de pomp ver- stopt Filter en filterdeksel reini- gen of vervangen. Filterelement van de pomp te snel verstopt Extern, groot voorfilter in- stalleren (optie) Pomp schakelt na korte looptijd uit Overbelastingsbeveiliging heeft de pomp vanwege oververhitting uitgeschakeld

• Aansluiting zuigzijde en zuigleiding reinigen

• Pomp laten afkoelen Droogloopbeveiliging heeft de pomp uitgeschakeld Aanzuigopening en zuiglei- ding reinigen Verstopping aan zuigzijde Aanzuigopening en zuiglei- ding reinigen Doorstroomrad loopt zwaar of blokkeert Doorstroomrad schoonma- ken of vervangen Terugslagklep defect Contact opnemen met OASE-serviceDE

WAARSCHUWING Gevaar voor lichamelijk letsel door heet water! Verbranding van lichaamsdelen.

• Bij defecte elektronica of ontbrekende watertoevoer aan de zuigzijde kan het nog in de pomp aanwezige water sterk verhit raken.

• De netspanning uitschakelen voordat er aan het apparaat mag worden ge- werkt.

• Scheid de pomp via de huiszekering van het net of trek de stekker los en laat het water afkoelen. OPMERKING Aanbeveling voor regelmatige reiniging:

• Het apparaat indien nodig, maar min- stens 2 x per jaar reinigen.

• Gebruik geen agressieve reinigings- middelen of chemische oplossingen omdat daardoor de behuizing of de werking kan worden aangetast.

• Na het reinigen alle delen met schoon water afspoelen.

Filter reinigen Zo gaat u te werk:

2. Trek de netstekker uit de contactdoos.

3. Eventueel alle afsluiters aan de zuig-

4. Deksel van de filterkamer afschroeven

6. Reinig het filterelement en het filter-

deksel met een borstel onder stromend water.

7. Filter in omgekeerde volgorde weer

monteren. – Let erop, dat de afdichting van het filterdeksel aanwezig en onbescha- digd is. Anders vervangen. – Let erop, dat het filterdeksel weer correct is opgeschroefd.

8. Bouw het apparaat in omgekeerde

volgorde samen. Doorstroomrad reinigen/vervangen Zo gaat u te werk:

1. Pomp uitschakelen

2. Trek de netstekker uit de contactdoos.

3. Drukleiding door openen van de aftap-

plaatsen drukloos maken.

4. Drukleiding en mof aan de aansluiting

van de perszijde eraf schroeven.

5. Doorstroomrad eruit trekken.

– Bij vastzittend doorstroomrad een langbektang gebruiken.

6. Doorstroomrad met een borstel onder

schoon water reinigen. – Een versleten of beschadigd door- stroomrad vervangen.

7. Bouw het apparaat in omgekeerde

OPSLAG/OVERWINTEREN Het apparaat is niet bestand tegen vorst en moet bij verwachte vorst gedemon- teerd en opgeslagen worden. Zo slaat u het apparaat correct op:

• Maak het apparaat zo goed mogelijk leeg, reinig het grondig en controleer of het beschadigd is.

• Maak alle slangen, buizen en aanslui- tingen zo goed mogelijk leeg.

• Apparaat grondig reinigen, op bescha- digingen controleren, beschadigde on- derdelen vervangen.

• Sla het apparaat droog en vorstvrij op.

• Open connectoren beschermen tegen vocht en vuil. SLIJTAGEDELEN

APPARAAT OPMERKING Dit apparaat niet met het huishoudelijk afval afvoeren!

• Apparaat door afknippen van de net- voedingskabel onbruikbar maken en via het daarvoor bedoelde innamesys- teem afvoeren. RESERVEONDERDELEN Met originele onderdelen van OASE blijft het apparaat veilig en werkt het weer be- trouwbaar.

Onderdelentekeningen en reserveonderde- len vindt u op onze website.

Aansluiting zuig-/perszijde binnendraad

5,8 Toegestane binnen- druk maxi- maal bar

Aanzuighoogte maxi- maal

Netaansluitsnoer Lengte
