NÁVOD K OBSLUZE ProMax Garden Automatic 60005 OASE

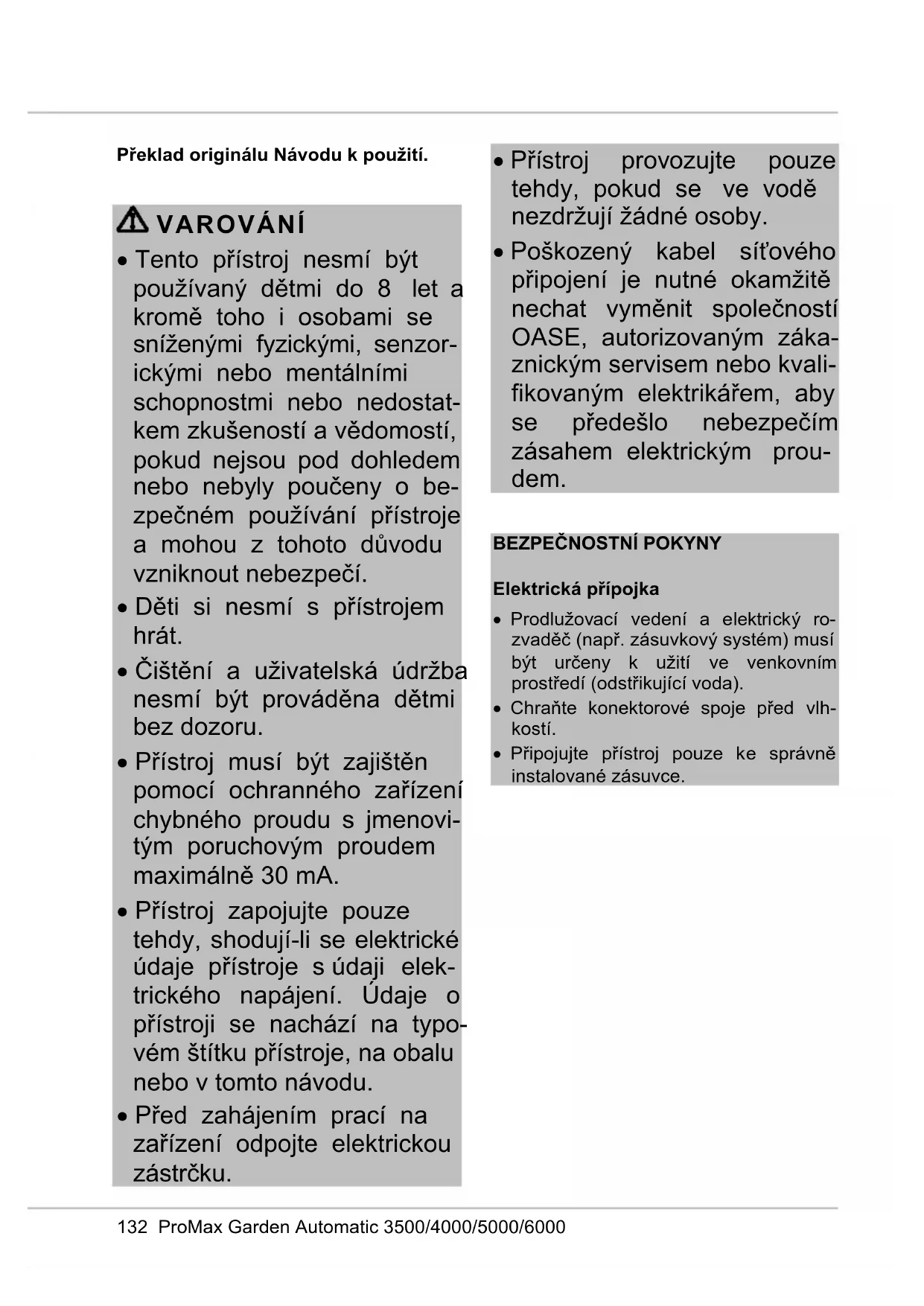

Překlad originálu Návodu k použití.

• Tento přístroj nesmí být používaný dětmi do 8 let a kromě toho i osobami se sníženými fyzickými, senzor- ickými nebo mentálními schopnostmi nebo nedostat- kem zkušeností a vědomostí, pokud nejsou pod dohledem nebo nebyly poučeny o be- zpečném používání přístroje a mohou z tohoto důvodu vzniknout nebezpečí.

• Děti si nesmí s přístrojem hrát.

• Čištění a uživatelská údržba nesmí být prováděna dětmi bez dozoru.

• Přístroj musí být zajištěn pomocí ochranného zařízení chybného proudu s jmenovi- tým poruchovým proudem maximálně 30 mA.

• Přístroj zapojujte pouze tehdy, shodují-li se elektrické údaje přístroje s údaji elek- trického napájení. Údaje o přístroji se nachází na typo- vém štítku přístroje, na obalu nebo v tomto návodu.

• Před zahájením prací na zařízení odpojte elektrickou zástrčku.

• Přístroj provozujte pouze tehdy, pokud se ve vodě nezdržují žádné osoby.

• Poškozený kabel síťového připojení je nutné okamžitě nechat vyměnit společností OASE, autorizovaným záka- znickým servisem nebo kvali- fikovaným elektrikářem, aby se předešlo nebezpečím zásahem elektrickým prou- dem.

• Prodlužovací vedení a elektrický ro- zvaděč (např. zásuvkový systém) musí být určeny k užití ve venkovním prostředí (odstřikující voda).

• Chraňte konektorové spoje před vlh- kostí.

• Připojujte přístroj pouze ke správně instalované zásuvce.DE

• Bezpečná vzdálenost přístroje od vody musí činit nejméně 2 m.

• V případě poškození krytu nesmíte přístroj používat.

• Při vadném vedení nesmí být přístroj provozován.

• Nepřenášejte přístroj za elektrické vodiče ani jej za ně netahejte.

• Vodiče instalujte tak, aby byly chráněné před poškozením a pamatuj- te, že o ně nesmí nikdo zakopnout.

• Nikdy neprovádějte technické změny na zařízení.

• Provádějte na přístroji pouze takové práce, které jsou popsané v tomto návodu. Pokud nelze problémy odstra- nit, kontaktujte autorizovaný záka- znický servis nebo v případě pochyb- ností výrobce.

• Pro přístroj používejte pouze originální náhradní díly a příslušenství.

O TOMTO NÁVODU K OBSLUZE

Koupě tohoto výrobku ProMax Garden Automatic 3500/4000/5000/6000 byla dobrou volbou. Ještě před prvním použitím tohoto zařízení si pečlivě pročtěte návod k použití a dobře se s vaším novým zařízením seznamte. Veškeré práce na tomto a s tímto přístrojem mohou být prováděny jen podle přiloženého návodu. Bezpodmínečně dodržujte bezpečnostní pokyny pro správné a bezpečné používání. Tento návod k použití pečlivě uschovejte. Při změnì vlastníka předejte i návod k použití. Výstražná upozornění v tomto návodu Varovné pokyny Varovné pokyny v tomto návodě jsou klasifikovány pomocí signálních slov, které označují míru nebezpečí. VAROVÁNÍ

• Označuje možnou nebezpečnou situa- ci.

• Při nedodržení můžou být důsledkem smrt nebo těžká zranění. UPOZORNĚNÍ Informace, které slouží pro lepší pocho- pení nebo předcházení možným mate- riálním škodám nebo škodám na život- ním prostředí. Upozornění v tomto návodu A Odkaz na jeden z obrázků., např. obrázek A.

Madlo pro přenášení s tlačítkem zapnout/vypnout (13)

Přípojka strana výtlaku

Připojení strana sání

Otvírač zpětného ventilu

Šroub pro vypuštění vody

Použití v souladu s určeným účelem Produkt popsaný v tomto návodu používejte pouze následujícím způso- bem:

• Přečerpávání a odčerpávání nádrží nebo bazénů.

• Zavlažování a zalévání.

• Čerpání čisté vody nebo dešťové vody.

• Odběr vody ze studny. – Pouze k zavlažování a zalévání!

• Odběr vody z nádrží na dešťovou vodu nebo z cisteren. – Velikost částeček ve vodě: max. 2 mm.

• Provoz při dodržení technických údajů. (→ Technické údaje)

• Používejte pouze pro soukromé účely. Možné chybné použití Pro přístroj platí následující omezení:

• Nepoužívat v dlouhodobém provozu (např. trvalá cirkulace v jezírku).

• Není vhodné pro slanou vodu.

• Nikdy nečerpejte špinavou vodu.

• Nenapojujte na domácí zásobování vodou.

• Nevhodné pro pitnou vodu.

• Nepoužívat ve spojení s chemikáliemi, potravinami, lehce zápalnými nebo výbušnými látkami.

UPOZORNĚNÍ Za účelem snížení hlučnosti čerpadla spojte čerpadlo v případě pevné insta- lace pomocí hadicového vedení o- dolného vůči tlaku s potrubní sítí. UPOZORNĚNÍ Pokud čerpadlo používáte k zesílení tlaku, nesmí být na výtlačné straně překročen max. dovolený vnitřní tlak 6 barů.

• Tlak čerpadla se přičítá ke vstupnímu tlaku.

• Příklad: Vstupní tlak = 1 bar, max. tlak čerpadla = 4,5 baru, celkový tlak = 5,5 baru.

• Čerpadlo postavte vodorovně a a stabilně na suché místo. – Při pevné instalaci dbejte na to, aby byl při vyprazdňování čerpadla pod vypouštěcím šroubem umístěna ve- lká záchytná nádoba.

• Čerpadlo postavte výše, než je zásobník vody, který se má odčerpávat. Jinak namontujte mezi čerpadlo a sací hadici ventil odolnou vůči tlaku.

• Na straně tlaku a na straně nasávání používejte pouze vakuové hadice. UPOZORNĚNÍ OASE doporučuje: Dodatečně upevněte sací hadici (např. uvažte k dřevěnému kolíku), abyste čerpadlu odlehčili od vlastní váhy.

• Sací resp. tlakovou hadici s 25,0 mm vnitřním průměrem (1") našroubujte na přípojky.DE

PROVOZ Uvedení přístroje do provozu. Před použitím musí být čerpadlo na- plněno a sací vedení odvzdušněno. Odvzdušnění sacího vedení může trvat několik minut. Postupujte následovně:

1. Odšroubujte kryt filtru. Jako pomůcka

pro vyšroubování je možné zasunout šroubovák ze strany do jednoho z ot- vorů ve víku.

2. Otevřete uzávěr tlakového vedení.

3. Do plnicího otvoru v předfiltru naplňte

vodu, dokud nepřeteče. Otvírač zpětného ventilu přitom držte otevřený tak dlouho, dokud voda ve filtru nevyt- lačí případný přítomný vzduch.

4. Víko filtru opět našroubujte.

5. Zasuňte zástrčku do zásuvky.

– Čerpadlo je připraveno k provozu.

6. Zapnout čerpadlo. (→ Ovládání)

– Čerpadlo začne okamžitě čerpat. Ve vytékající vodě se ještě nachází vzduch. UPOZORNĚNÍ Pokud po 5 minutách nebude ještě nasáta žádná voda, zahájí čerpadlo ochranu před chodem nasucho.

7. Zavřete uzávěr tlakového vedení, jak-

mile se ve vytékající vodě nebude nacházet žádný vzduch. Sací vedení je nyní odvzdušněno.

Odstavení přístroje z provozu UPOZORNĚNÍ Po použití čerpadlo důkladně propláchněte čistou vodou. Postupujte následovně:

2. Vytáhněte vidlici ze zásuvky.

3. Tlakové vedení odtlakujte otevřením

4. Kromě toho otevřete zpětné ventily,

které jsou zabudované do sacího vedení. – Po vypnutí je možné nechat vytéct zbytkovou vodu z hadice a z nasávacího otvoru čerpadla. Pokud se čerpadlo kompletně demontuje:

5. Odstraňte připojené hadice na straně

6. Vyšroubujte šroub pro vypouštění vody

a zbytkovou vodu nechte vytéct nakloněním čerpadla.

7. Šroub pro vypuštění vody opět

• Za provozu kontrolují snímače průtok a tlak vody tak, aby chránily čerpadlo např. před chodem nasucho. V závislosti na události (příliš nízký výt- lačný výkon nebo tlak vody poklesne pod 1,5 baru) přepne čerpadlo do režimu stand-by nebo vypne.

• LED světla v tlačítku zapnout/vypnout signalizují svícením nebo blikáním příslušný provozní stav. (→ Provozní stav a příslušné LED signalizace) Druhy provozu Režim A (stav při vyskladnění):

• Čerpadlo spojte s elektrickou sítí. – Pokud svítí všechny kontrolky LED, je čerpadlo připraveno k provozu (stand-by). (→ Provozní stav a příslušné LED signalizace)

• Zapnutí: Tlačítko zapnout/vypnout podržte stisknuté po dobu méně než 3 s.

• Vypnutí: Opět stiskněte tlačítko zapno- ut/vypnout.

Režim B: V tomto režimu je možné zapnout a vyp- nout čerpadlo např. prostřednictvím časového spínače.

• Čerpadlo se zapne, jakmile se připojí k elektrické síti. Změna režimu

• Tlačítko zapnout/vypnout držte stis- knutí minimálně po dobu 10 s. – Aktivní režim A: Kontrolky LED mod- rá, žlutá a červená se jednou ro- zsvítí. – Aktivní režim B: Kontrolky LED mod- rá, žlutá a červená 3x bliknou. Zapnutí čerpadla po poruše Pokud se čerpadlo vypnulo z důvodu poruchy, svítí kontrolky LED žlutá a čer- vená.

• Stiskněte a podržte vypínač minimálně 3 s, maximálně 6 s, tím zapnete čer- padlo.

Provozní stav a příslušné LED signalizace LED Provozní stav Uživatel mod-

žlutá čer- vená Frekvence blikání

Čerpadlo je připravené k provozu Zapnutí čerpadla

Bez chyby, čerpadlo běží

4×/sekundu Bez chyby, čerpadlo se za- krátko přepne do režimu Stand-by

Bez chyby, čerpadlo je reži- mu Stand-by

Čerpadlo nenasává vodu

1. Stupeň ochrany před cho-

1×/sekundu Čerpadlo nenasává vodu

• 2. Stupeň ochrany před chodem nasucho Čekání

2×/sekundu Čerpadlo nenasává vodu

• 3. Stupeň ochrany před ČekáníDE

LED Provozní stav Uživatel mod-

žlutá čer- vená Frekvence blikání chodem nasucho

• Ve 4. stupni přepne čer- padlo do režimu čekání

3×/sekundu, každá LED střídavě

4. Stupeň ochrany před cho-

dem nasucho. Čerpadlo je po dobu 120 s v režimu čekání, poté se cy- klus opět spustí, maximálně ještě 2× Čekání nebo hledání příčiny

Porucha, čerpadlo spustilo cyklus 3x Vytáhněte síťovou zástrčku, zkontro- lujte stranu nasávání, síťovou zástrčku opět zastrčte

1×/sekundu Kontrolní cyklus. Cyklus prosaku se zahájí po 60 min, max. 2 cykly Čekání

Porucha, 18 neúspěšných pokusů nastartování Vytáhněte síťovou zástrčku, zkontro- lujte stranu tlaku, síťovou zástrčku opět zastrčte

Zapnutí čerpadla po poruše Pokud se čerpadlo vypnulo z důvodu poruchy, svítí kontrolky LED žlutá a čer- vená.

• Stiskněte a podržte vypínač minimálně 3 s, maximálně 6 s, tím zapnete čer- padlo.138 ProMax Garden Automatic 3500/4000/5000/6000

Porucha Příčina Náprava Čerpadlo se nero- zbíhá Čerpadlo je vypnuté Zapnutí čerpadla Napájení proudem je přerušeno Zkontrolovat elektrické zásuvky Pojistka chybného proudu vypadla Vypněte čerpadlo a vytáhněte zástrčku. Kontak- tujte servis OASE Čerpadlo bylo po delší dobu mimo provoz (např. zimní pauza). Rotor je zablokovaný Prostrčte šroubovák zadním servisním otvorem, otáčejte jím a rotor tak uvolněte. Čerpadlo nečerpá nebo čerpá ne- dostatečně Čerpadlo není dostatečně naplněno vodou Čerpadlo naplňte a zajistěte, aby naplněná voda nevytékala stranou tlaku Tlakové vedení zavřené

• Otevřete odběrné místo na straně tlaku

• Veďte tlakovou hadici bez zalomení Nasávací vedení zavřené

• Vyčistěte přípojku na straně nasávání a sací vedení

• Veďte sací hadici bez zalomení Netěsnost na straně sání Odstraňte netěsnost na straně sání Těsnění víka filtru je defektní Vyměňte těsnění víka filtru Filtrační vložka čerpadla je ucpaná Filtr a víko filtru vyčistěte nebo vyměňte Filtrační vložka čerpadla je příliš rychle ucpaná Nainstalujte externí, větší předfiltr (volitelné vybavení) Čerpadlo se po krátké době chodu vypne Jištění před přetížením čerpadlo vypnulo kvůli přehřátí

• Vyčistěte přípojku na straně nasávání a sací vedení

• Nechte čerpadlo ochladit Ochrana před chodem nasucho čerpadlo vypnula Vyčistěte nasávací otvor a sací vedení Strana nasávání ucpaná Vyčistěte nasávací otvor a sací vedení Průtokové kolečko je tuhé nebo zablokované Průtokové kolečko očistěte nebo vyměňte Zpětný ventil je defektní Kontaktujte servis OASEDE

VAROVÁNÍ Nebezpečí zranění horkou vodou! Nebezpečí popálení částí těla.

• V případě defektní elektroniky nebo chybějícího přívodu vody na straně nasávání může dojít k silnému zahřátí zbylé vody v čerpadlu.

• Než začnete pracovat se zařízením, vypojte síťová napětí.

• Čerpadlo odpojte od sítě pomocí domácích pojistek, nebo vytáhněte zástrčku a vodu nechte vychladnout. UPOZORNĚNÍ Doporučení k pravidelnému čištění:

• Přístroj čistěte podle potřeby, mini- málně však 2 x ročně.

• Nepoužívejte agresivní čisticí prostředky ani chemická ředidla, neboť by mohly poškodit plášť, nebo nega- tivně ovlivnit funkce přístroje.

• Po čištění důkladně opláchněte všechny díly čistou vodou.

Čištění filtru Postupujte následovně:

1. Vypnout čerpadlo.

2. Vytáhněte vidlici ze zásuvky.

3. Zavřete případně všechna uzavírací

zařízení na straně nasávání.

4. Odšroubujte a sejměte víko filtrační

5. Vytáhněte filtrační vložku.

6. Filtrační vložku a víko filtru vyčistěte

pod tekoucí vodou pomocí kartáče.

7. Filtr opět namontujte v opačném

pořadí. – Dbejte na to, aby vylo těsnění víka filtru k dispozici a nepoškozené. V opačném případě jej vyměňte. – Dbejte na to, aby bylo víko filtru opět řádně našroubováno.

8. Přístroj sestavte v opačném pořadí.

Čištění/výměna průtokového kolečka Postupujte následovně:

2. Vytáhněte vidlici ze zásuvky.

3. Tlakové vedení odtlakujte otevřením

4. Odšroubujte tlakové vedení a hrdlo na

připojení tlakové strany.

5. Vytáhněte průtokové kolečko.

– Pokud je průtokové kolečko zablo- kované, použijte úzké ploché kleště.

6. Průtokové kolečko vyčistěte kartáčem

pod čistou vodou. – Opotřebované nebo poškozené průtokové kolečko vyměňte.

7. Přístroj sestavte v opačném pořadí.140 ProMax Garden Automatic 3500/4000/5000/6000

Přístroj není odolný proti mrazu a pokud lze očekávat mrazivé počasí, musí být odinstalován a uložen. Správné uskladnění přístroje:

• Vypusťte přístroj, jak jen je to možné, a proveďte důkladné čištění a zkontroluj- te, zda nevykazuje škody.

• Veškeré hadice, potrubí a přípojky vyprazdňujte tak dlouho, jak jen je to možné.

• Přístroj důkladně vyčistěte,zkontrolujte, zda není poškozený a poškozené části vyměňte.

• Přístroj osušte a uskladněte chráněný před mrazem.

• Chraňte otevřené přípojky před vlhkostí a znečištěním.

• Oběžné kolo LIKVIDACE UPOZORNĚNÍ Toto zařízení nesmí být likvidováno společně s domovním odpadem.

• Přístroj znehodnotit odříznutím kabelu a zabránit dalšímu použití. Zlikvidovat vhodným systémem zpětného odběru.

S originálními díly OASE zůstane zařízení bezpečné a bude nadále spolehlivě fungovat.

Výkresy náhradních dílů a náhradní díly naleznete na naší internetové stránce.

6000/5 Jmenovité napětí V AC

Jmenovitý výkon maxi- mální

Přípojka strana nasávání/tlaku vnitřní závit

5,8 Dovolený vnitřní tlak maxi- mální bar

Čerpané množství maxi- mální l/h

Dopravní výška maxi- mální

Výška nasávání maxi- mální

Zapnutí/vypnutí Tlačítko

Ochrana proti běhu na sucho

Čidlo Čidlo Čidlo Čidlo Velikost nečistot maxi- mální

Napájecí kabel Délka

1,5 1,5 1,5 1,5 Rozměry Délka
